TOYOTA PRIUS PLUG-IN HYBRID 2018 Betriebsanleitungen (in German)

4515-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

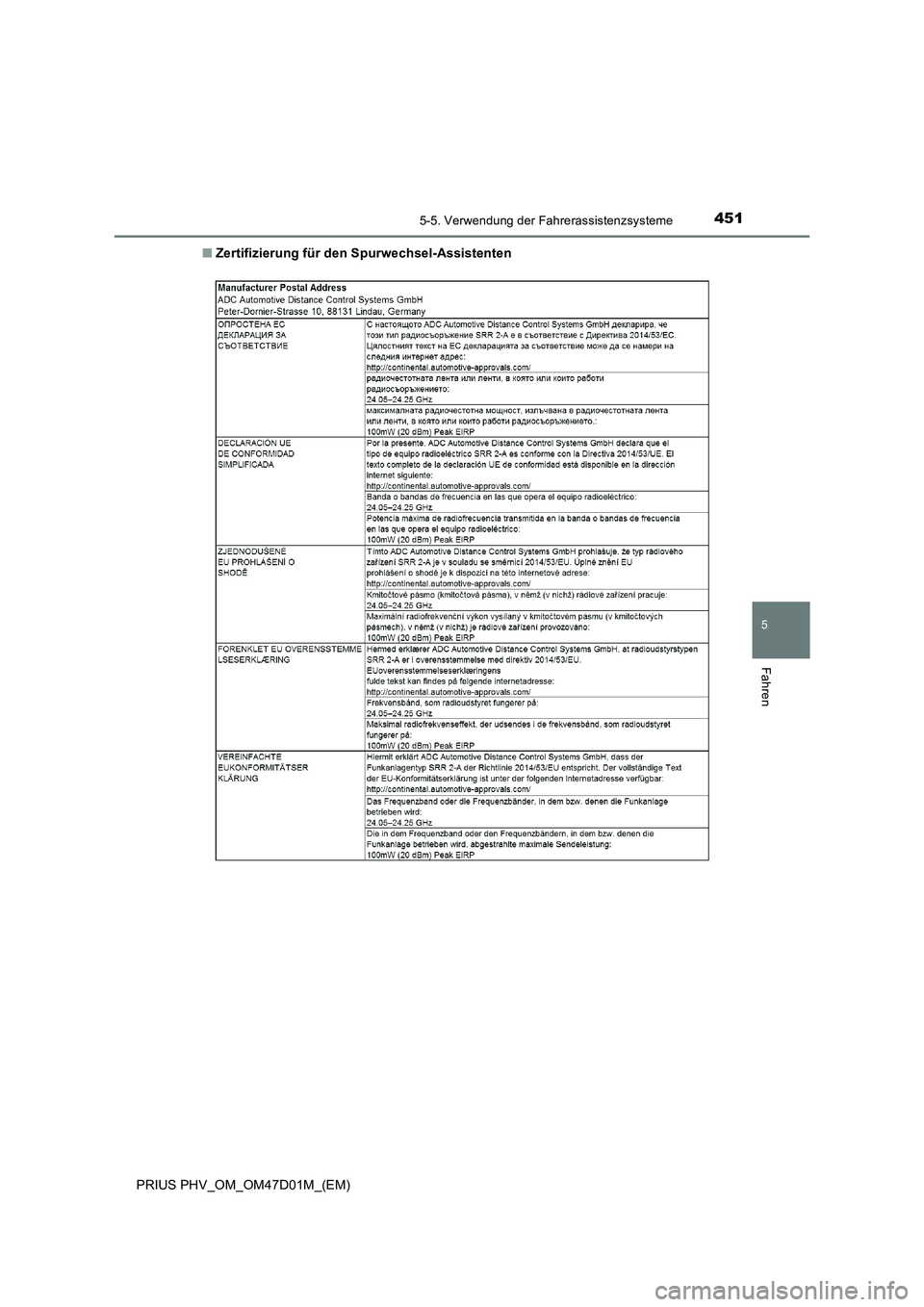

■Zertifizierung für den Spurwechsel-Assistenten

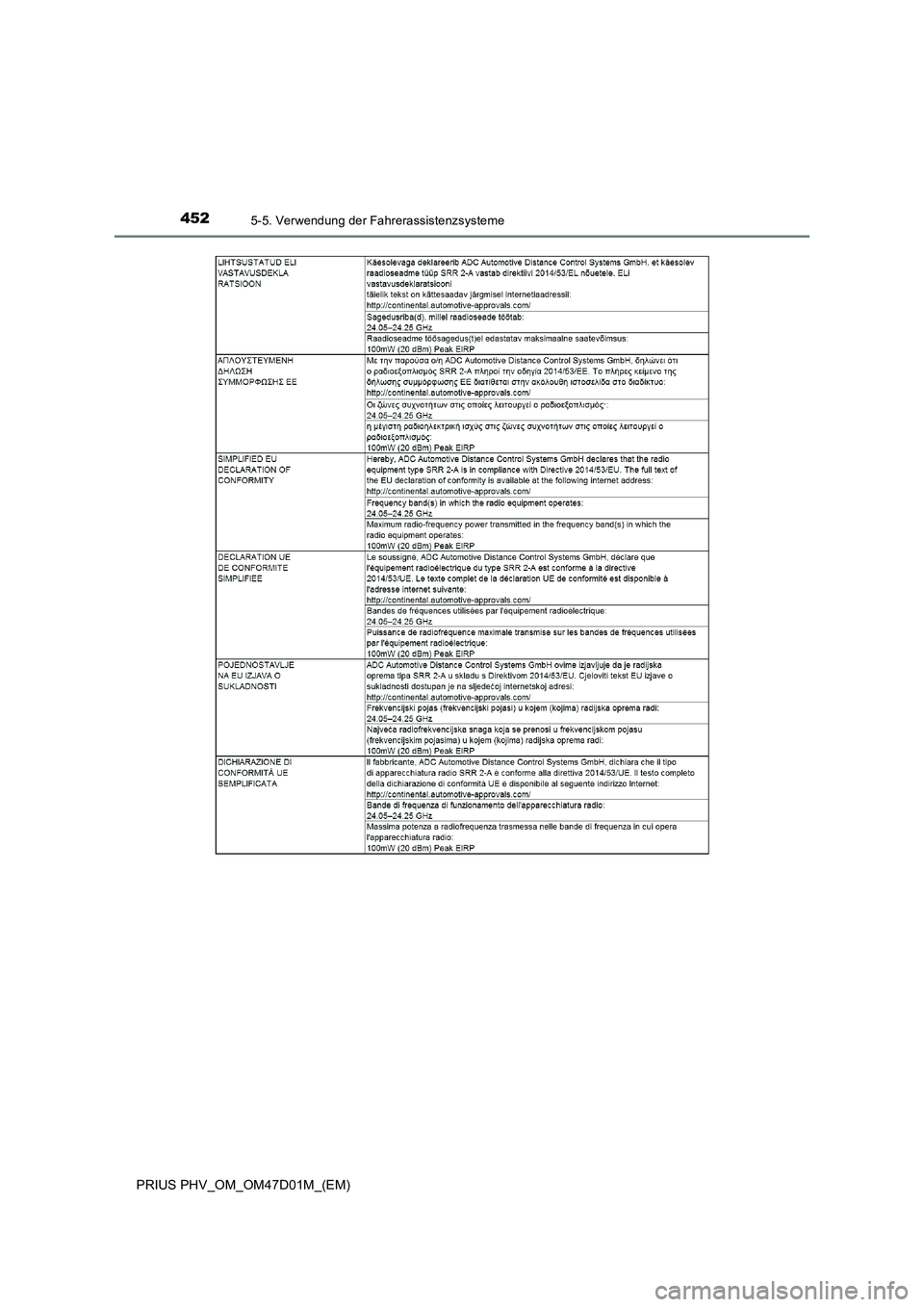

4525-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

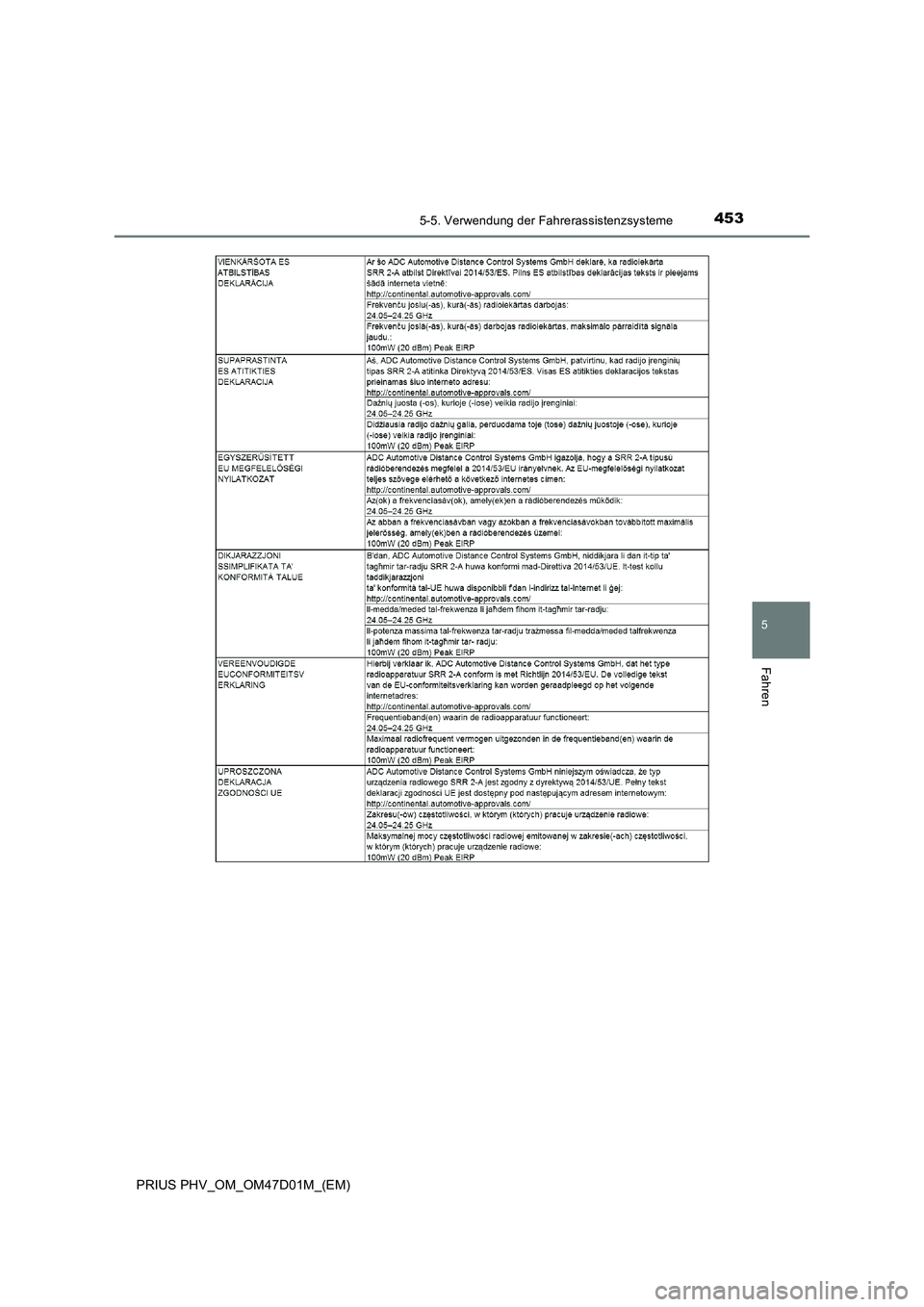

4535-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

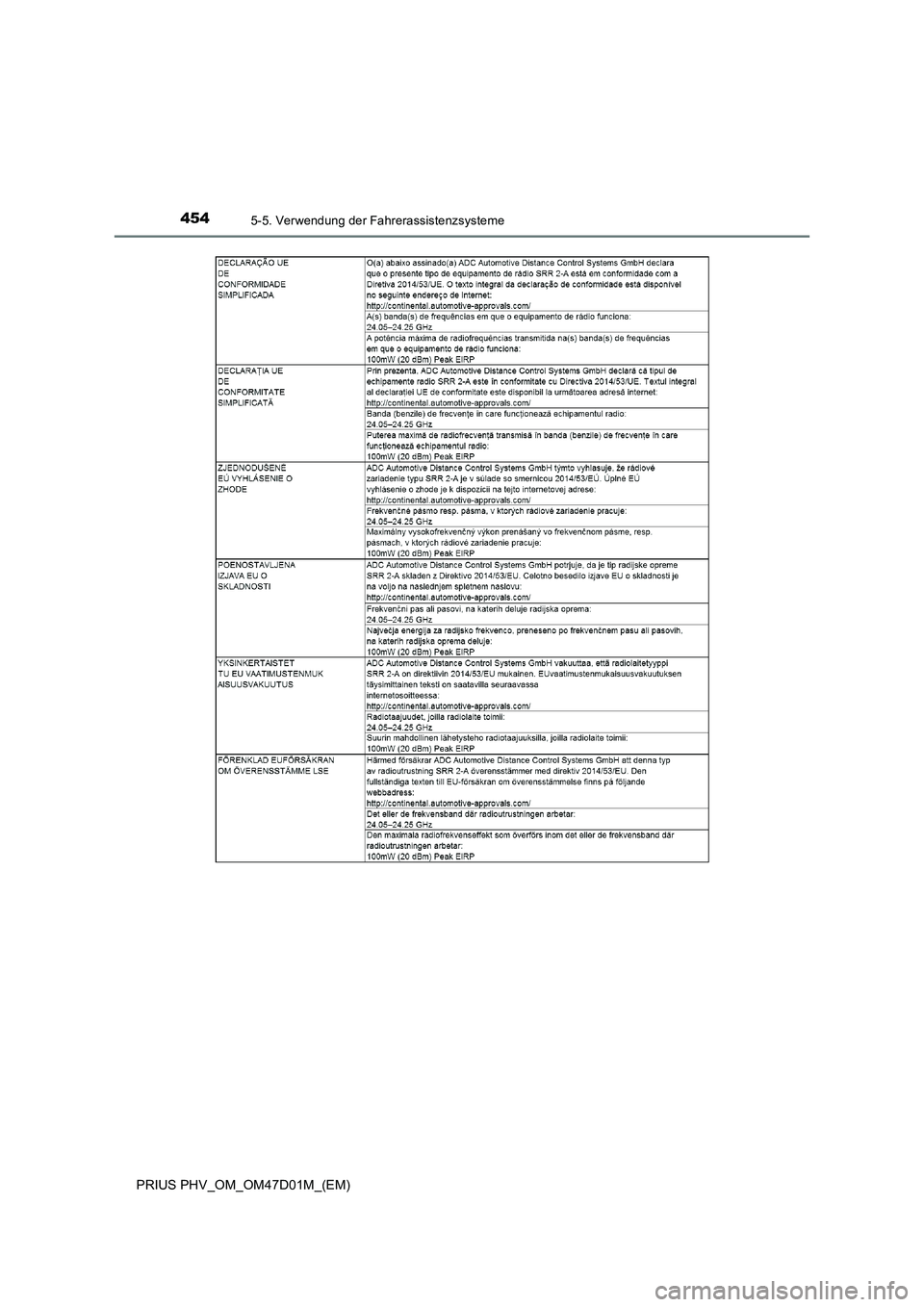

4545-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

4555-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
WARNUNG

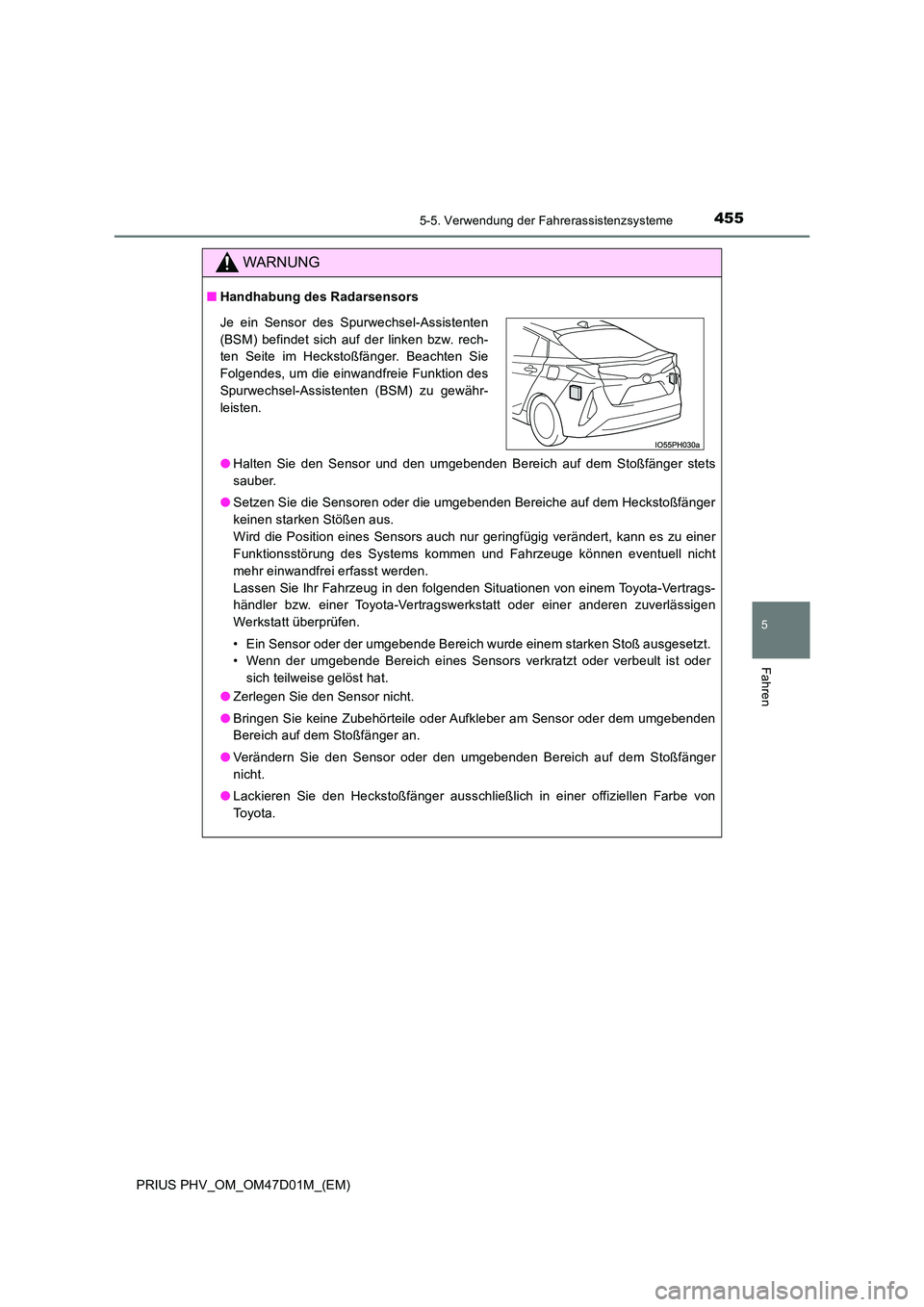

■Handhabung des Radarsensors
● Halten Sie den Sensor und den umgebenden Bereich auf dem Stoßfänger stets
sauber.
● Setzen Sie die Sensoren oder die umgebenden Bereiche auf dem Heckstoßfänger
keinen starken Stößen aus.
Wird die Position eines Sensors auch nur geringfügig verändert, kann es zu einer
Funktionsstörung des Systems kommen und Fahrzeuge können eventuell nicht
mehr einwandfrei erfasst werden.
Lassen Sie Ihr Fahrzeug in den folgenden Situationen von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
• Ein Sensor oder der umgebende Bereich wurde einem starken Stoß ausgesetzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeult ist oder
sich teilweise gelöst hat.
● Zerlegen Sie den Sensor nicht.
● Bringen Sie keine Zubehörteile oder Aufkleber am Sensor oder dem umgebenden
Bereich auf dem Stoßfänger an.
● Verändern Sie den Sensor oder den umgebenden Bereich auf dem Stoßfänger
nicht.
● Lackieren Sie den Heckstoßfänger ausschließlich in einer offiziellen Farbe von
To y o t a .
Je ein Sensor des Spurwechsel-Assistenten
(BSM) befindet sich auf der linken bzw. rech-
ten Seite im Heckstoßfänger. Beachten Sie
Folgendes, um die einwandfreie Funktion des
Spurwechsel-Assistenten (BSM) zu gewähr-
leisten.

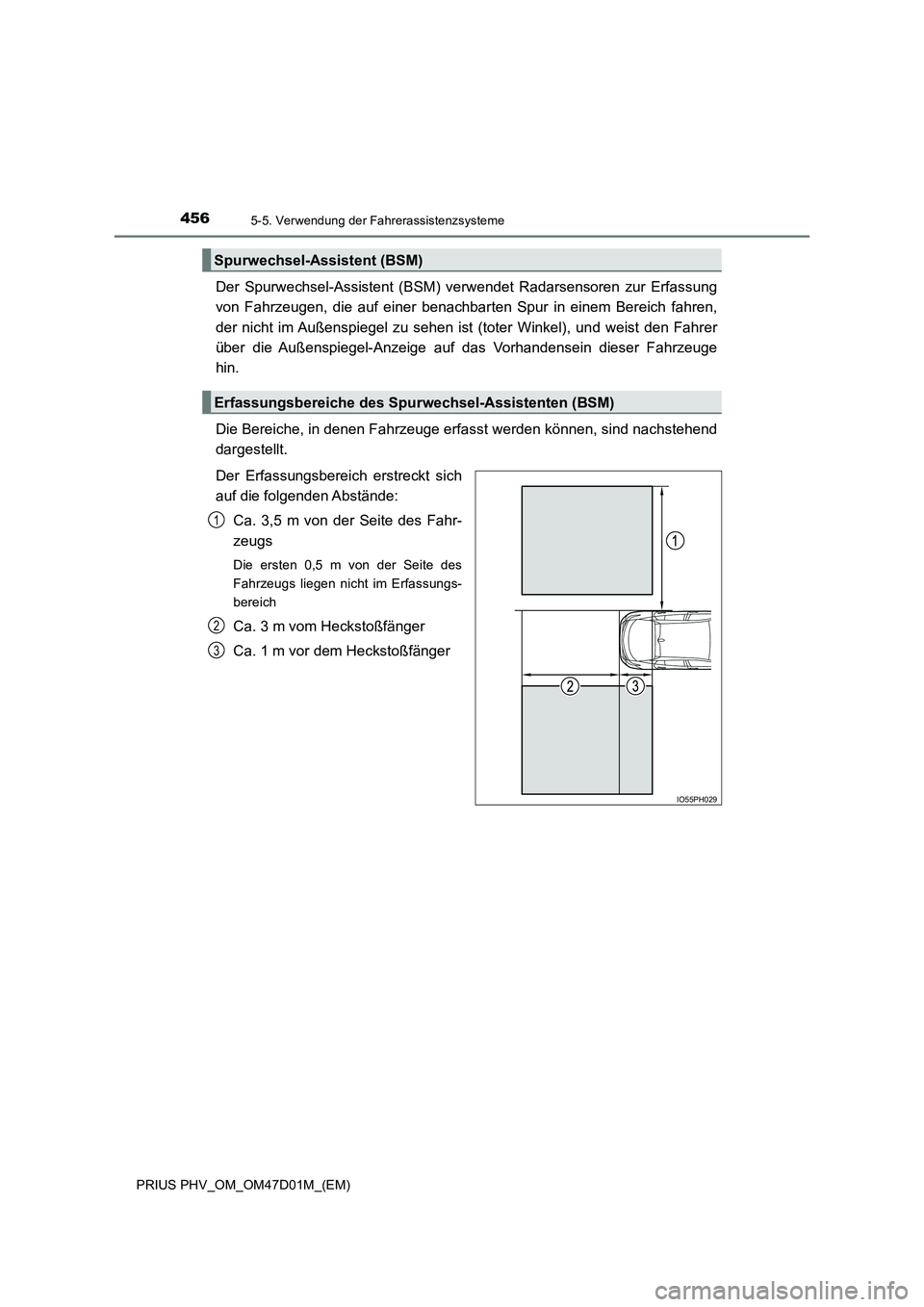

4565-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
Der Spurwechsel-Assistent (BSM) verwendet Radarsensoren zur Erfassung
von Fahrzeugen, die auf einer benachbarten Spur in einem Bereich fahren,
der nicht im Außenspiegel zu sehen ist (toter Winkel), und weist den Fahrer
über die Außenspiegel-Anzeige auf das Vorhandensein dieser Fahrzeuge
hin.
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Der Erfassungsbereich erstreckt sich
auf die folgenden Abstände:
Ca. 3,5 m von der Seite des Fahr-
zeugs
Die ersten 0,5 m von der Seite des
Fahrzeugs liegen nicht im Erfassungs-
bereich
Ca. 3 m vom Heckstoßfänger
Ca. 1 m vor dem Heckstoßfänger
Spurwechsel-Assistent (BSM)
Erfassungsbereiche des Spurwechsel-Assistenten (BSM)
IO55PH029
1
2
3

4575-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

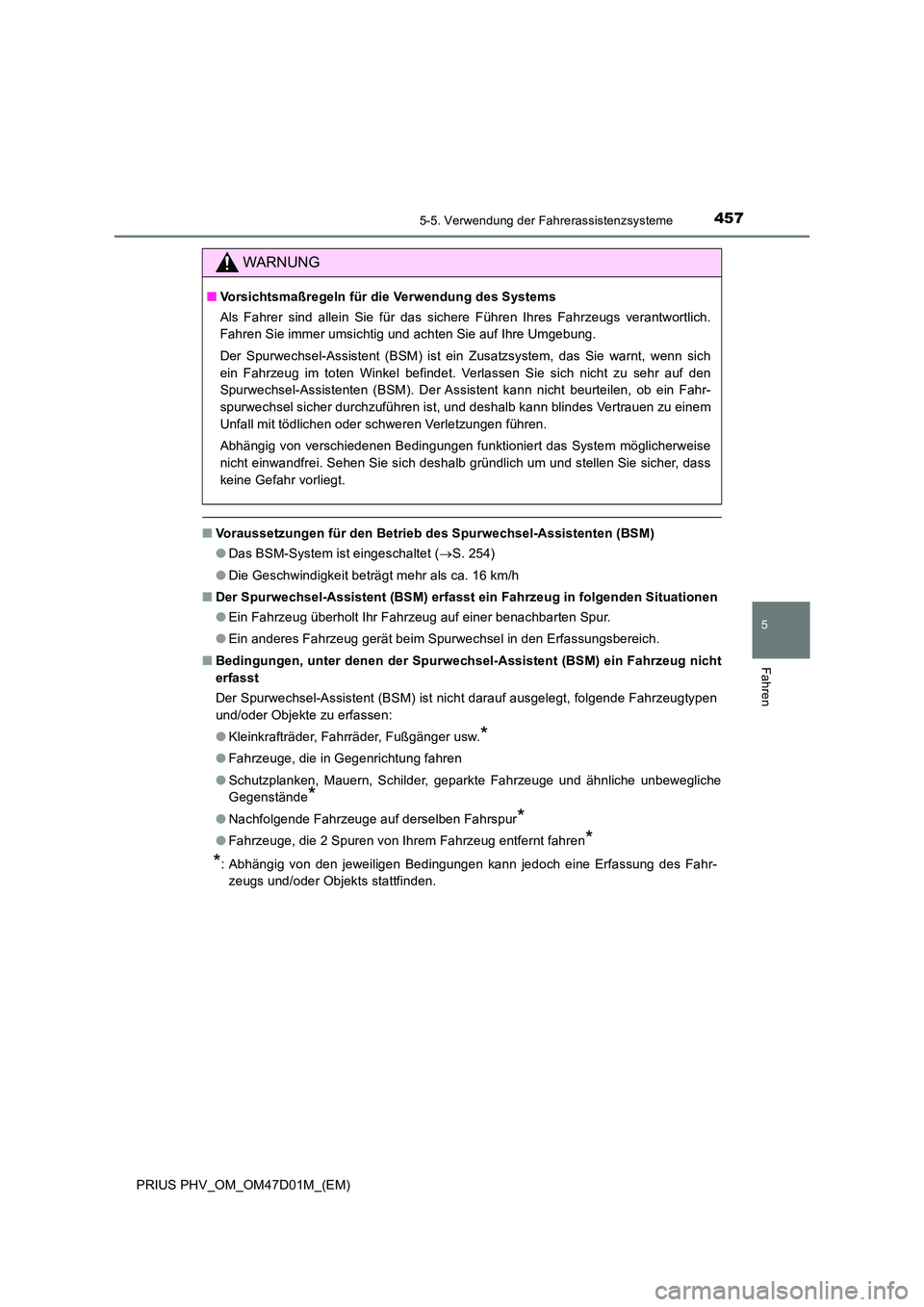

■Voraussetzungen für den Betrieb des Spurwechsel-Assistenten (BSM)
● Das BSM-System ist eingeschaltet (S. 254)
● Die Geschwindigkeit beträgt mehr als ca. 16 km/h
■ Der Spurwechsel-Assistent (BSM) erfasst ein Fahrzeug in folgenden Situationen
● Ein Fahrzeug überholt Ihr Fahrzeug auf einer benachbarten Spur.
● Ein anderes Fahrzeug gerät beim Spurwechsel in den Erfassungsbereich.
■ Bedingungen, unter denen der Spurwechsel-Assistent (BSM) ein Fahrzeug nicht
erfasst
Der Spurwechsel-Assistent (BSM) ist nicht darauf ausgelegt, folgende Fahrzeugtypen
und/oder Objekte zu erfassen:
● Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die in Gegenrichtung fahren
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
● Nachfolgende Fahrzeuge auf derselben Fahrspur*
●Fahrzeuge, die 2 Spuren von Ihrem Fahrzeug entfernt fahren*
*: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
WARNUNG
■ Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Der Spurwechsel-Assistent (BSM) ist ein Zusatzsystem, das Sie warnt, wenn sich
ein Fahrzeug im toten Winkel befindet. Verlassen Sie sich nicht zu sehr auf den
Spurwechsel-Assistenten (BSM). Der Assistent kann nicht beurteilen, ob ein Fahr-
spurwechsel sicher durchzuführen ist, und deshalb kann blindes Vertrauen zu einem
Unfall mit tödlichen oder schweren Verletzungen führen.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.

4585-5. Verwendung der Fahrerassistenzsysteme

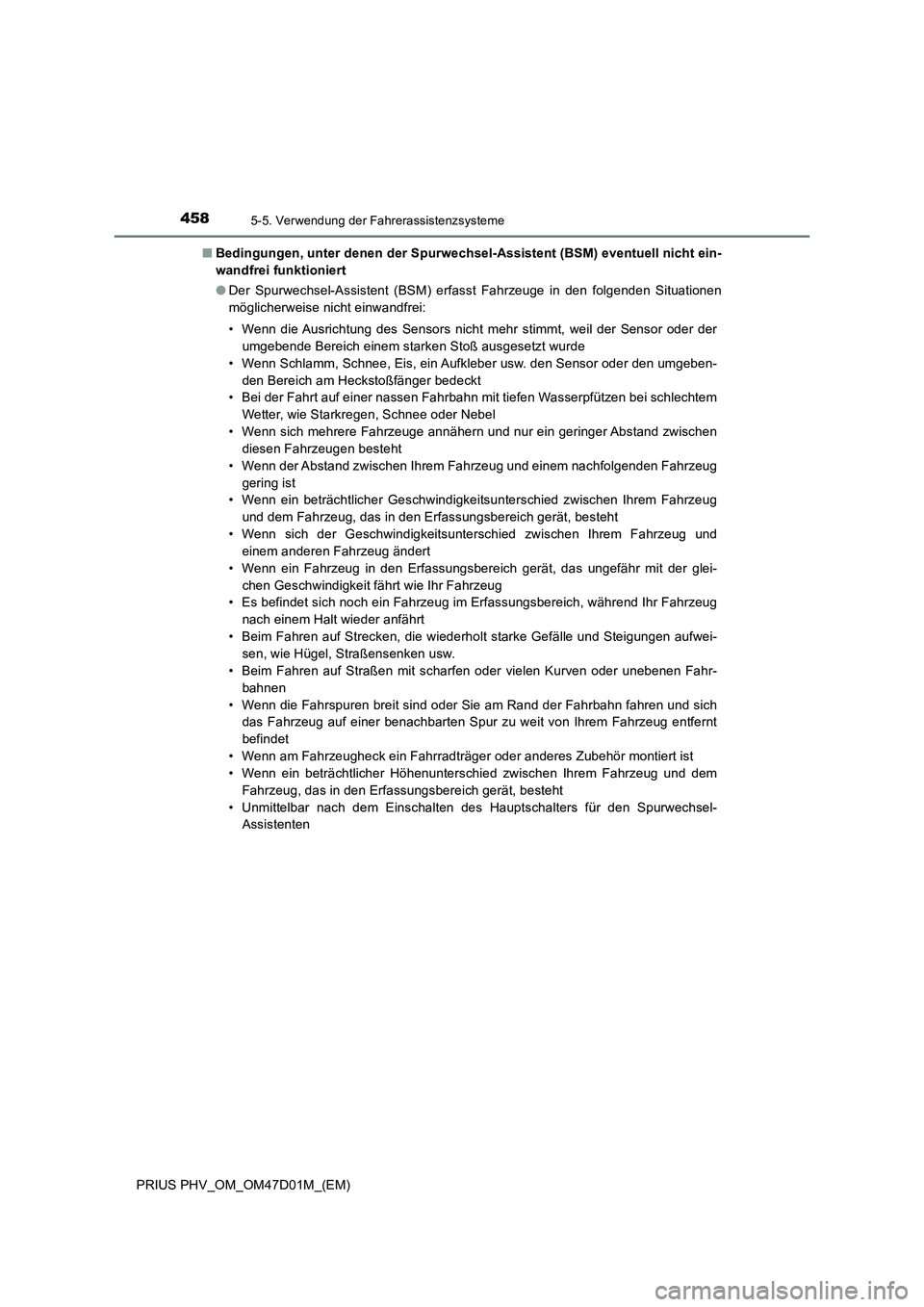

PRIUS PHV_OM_OM47D01M_(EM)■Bedingungen, unter denen der Spurwechsel-Assistent (BSM) eventuell nicht ein-
wandfrei funktioniert
●Der Spurwechsel-Assistent (BSM) erfasst Fahrzeuge in den folgenden Situationen
möglicherweise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein beträchtlicher Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug
und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Wenn sich der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erfassungsbereich gerät, das ungefähr mit der glei-
chen Geschwindigkeit fährt wie Ihr Fahrzeug
• Es befindet sich noch ein Fahrzeug im Erfassungsbereich, während Ihr Fahrzeug
nach einem Halt wieder anfährt
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Fahrspuren breit sind oder Sie am Rand der Fahrbahn fahren und sich
das Fahrzeug auf einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt
befindet
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist
• Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem
Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Unmittelbar nach dem Einschalten des Hauptschalters für den Spurwechsel-
Assistenten

4595-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
●Die Wahrscheinlichkeit, dass der Spurwechsel-Assistent (BSM) fälschlicherweise ein
Fahrzeug und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Schutzplanke, Wand
usw., die in den Erfassungsbereich gerät, gering ist
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Wenn die Fahrspuren eng sind oder Sie am Rand der Fahrbahn fahren und ein
Fahrzeug, das nicht auf einer benachbarten Spur fährt, in den Erfassungsbereich
gerät
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Reifen durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist

4605-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

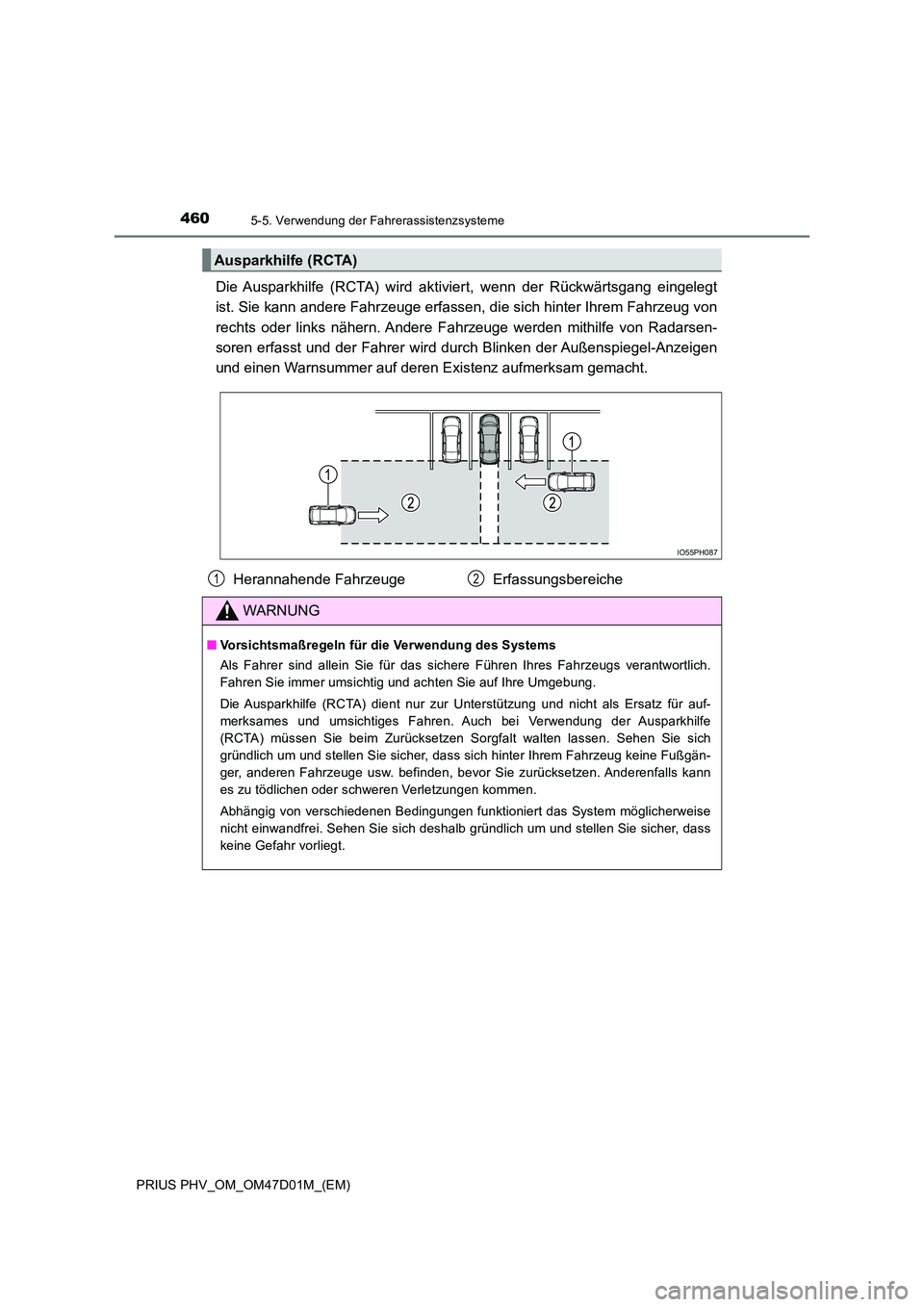

Die Ausparkhilfe (RCTA) wird aktiviert, wenn der Rückwärtsgang eingelegt
ist. Sie kann andere Fahrzeuge erfassen, di e sich hinter Ihrem Fahrzeug von
rechts oder links nähern. Andere Fahr zeuge werden mithilfe von Radarsen-
soren erfasst und der Fahrer wird dur ch Blinken der Außenspiegel-Anzeigen
und einen Warnsummer auf deren Existenz aufmerksam gemacht.
Ausparkhilfe (RCTA)
IO55PH087
Herannahende Fahrzeuge Er fassungsbereiche
WARNUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die Ausparkhilfe (RCTA) dient nur zur Unterstützung und nicht als Ersatz für auf-
merksames und umsichtiges Fahren. Auch bei Verwendung der Ausparkhilfe
(RCTA) müssen Sie beim Zurücksetzen Sorgfalt walten lassen. Sehen Sie sich
gründlich um und stellen Sie sicher, dass sich hinter Ihrem Fahrzeug keine Fußgän-
ger, anderen Fahrzeuge usw. befinden, bevor Sie zurücksetzen. Anderenfalls kann
es zu tödlichen oder schweren Verletzungen kommen.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.
