4215-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

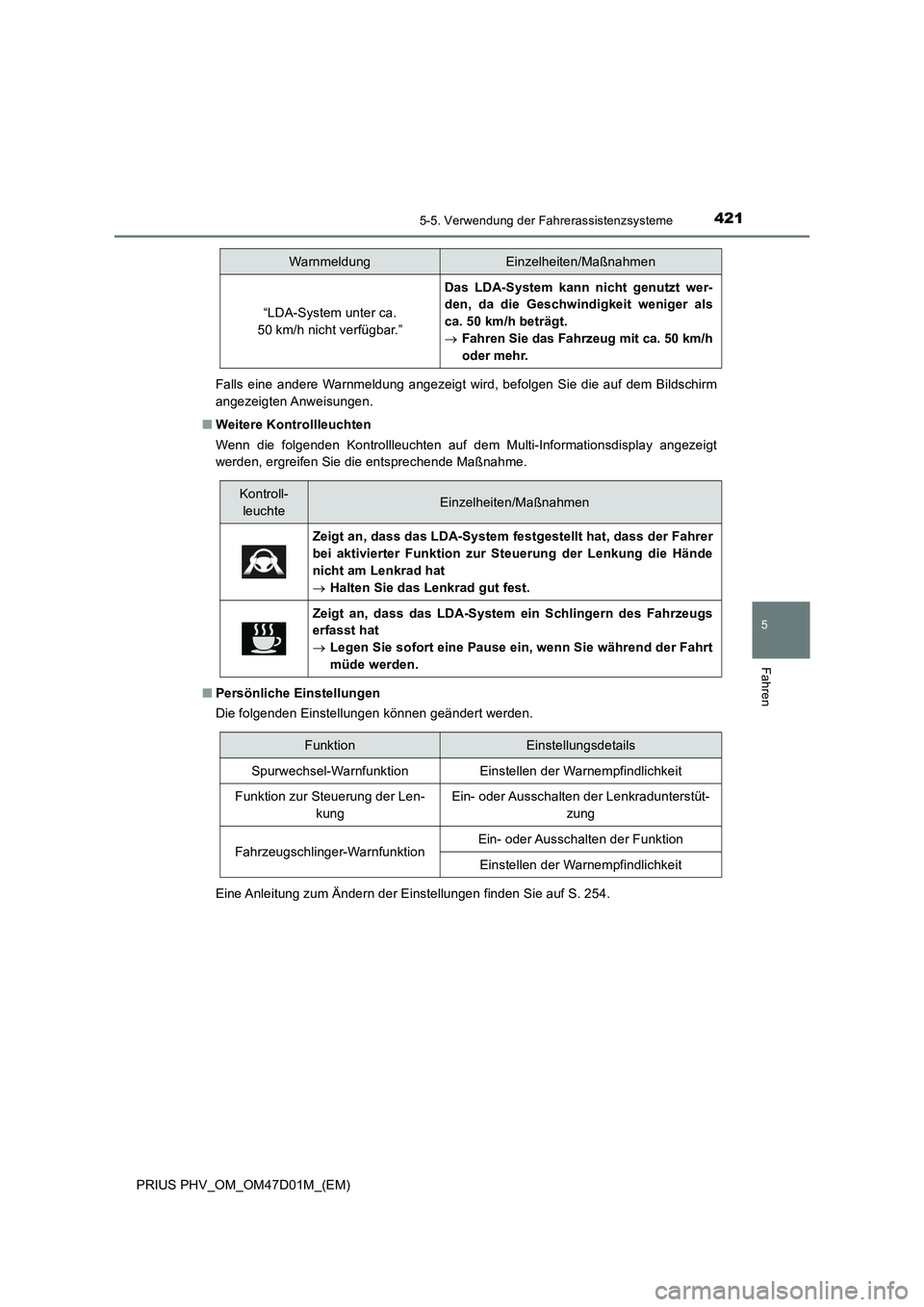

Falls eine andere Warnmeldung angezeigt wird, befolgen Sie die auf dem Bildschirm
angezeigten Anweisungen.
■Weitere Kontrollleuchten
Wenn die folgenden Kontrollleuchten auf dem Multi-Informationsdisplay angezeigt
werden, ergreifen Sie die entsprechende Maßnahme.
■Persönliche Einstellungen
Die folgenden Einstellungen können geändert werden.
Eine Anleitung zum Ändern der Einstellungen finden Sie auf S. 254.
“LDA-System unter ca.
50 km/h nicht verfügbar.”
Das LDA-System kann nicht genutzt wer-
den, da die Geschwindigkeit weniger als
ca. 50 km/h beträgt.
Fahren Sie das Fahrzeug mit ca. 50 km/h
oder mehr.
WarnmeldungEinzelheiten/Maßnahmen
Kontroll-
leuchteEinzelheiten/Maßnahmen
Zeigt an, dass das LDA-System festgestellt hat, dass der Fahrer
bei aktivierter Funktion zur Steuerung der Lenkung die Hände
nicht am Lenkrad hat
Halten Sie das Lenkrad gut fest.
Zeigt an, dass das LDA-System ein Schlingern des Fahrzeugs
erfasst hat
Legen Sie sofort eine Pause ein, wenn Sie während der Fahrt
müde werden.
FunktionEinstellungsdetails
Spurwechsel-WarnfunktionEinstellen der Warnempfindlichkeit
Funktion zur Steuerung der Len-
kungEin- oder Ausschalten der Lenkradunterstüt-
zung
Fahrzeugschlinger-WarnfunktionEin- oder Ausschalten der Funktion
Einstellen der Warnempfindlichkeit

4225-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

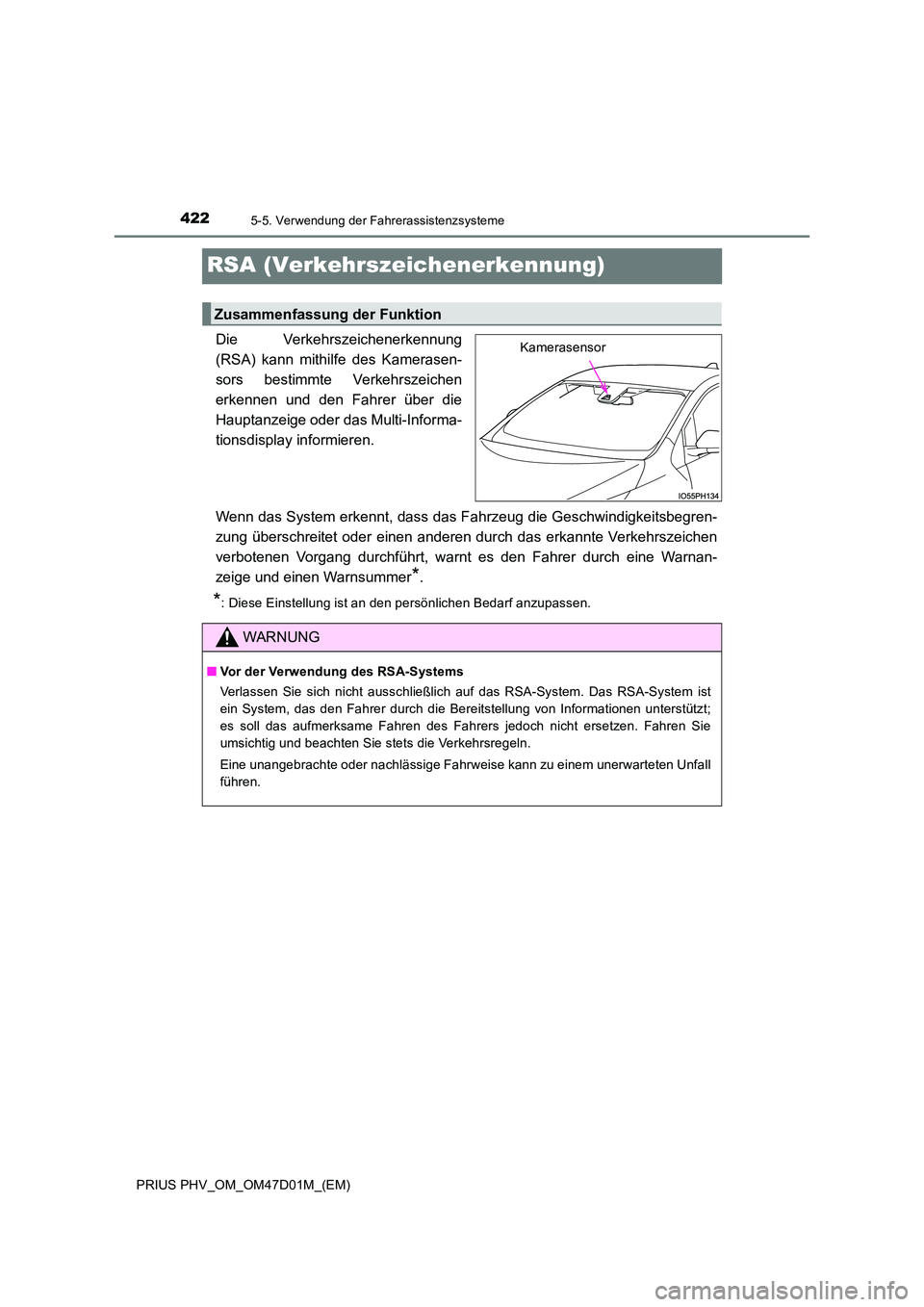

RSA (Verkehrszeichenerkennung)
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über die
Hauptanzeige oder das Multi-Informa-
tionsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegren-
zung überschreitet oder einen anderen dur ch das erkannte Verkehrszeichen
verbotenen Vorgang durchführt, warnt es den Fahrer durch eine Warnan-
zeige und einen Warnsummer*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
Zusammenfassung der Funktion
Kamerasensor
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt;
es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

4235-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren
Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf der
Hauptanzeige oder dem Multi-Informationsdisplay angezeigt.
●Wenn die Option “Informationen
der Fahrerassistenzsysteme” auf
dem Multi-Informationsdisplay aus-
gewählt ist, können auf dem Multi-
Informationsdisplay bis zu 2 Ver-
kehrszeichen angezeigt werden.
(S. 227)
●Wenn eine andere Option als
“Informationen der
Fahrerassistenzsysteme” ausge-
wählt ist, kann auf der Hauptanzeige
ein Geschwindigkeitsbegrenzungs-
zeichen oder das Zeichen für das
Ende aller Streckenverbote ange-
zeigt werden. (S. 219)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszeichen
mit einem Zusatzzeichen werden nicht
angezeigt. Wenn jedoch außer dem
Geschwindigkeitsbegrenzungszeichen
noch andere Verkehrszeichen erkannt
werden, werden diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen angezeigt.
Anzeige auf der Hauptanzeige oder dem Multi-Informationsdisplay

4245-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

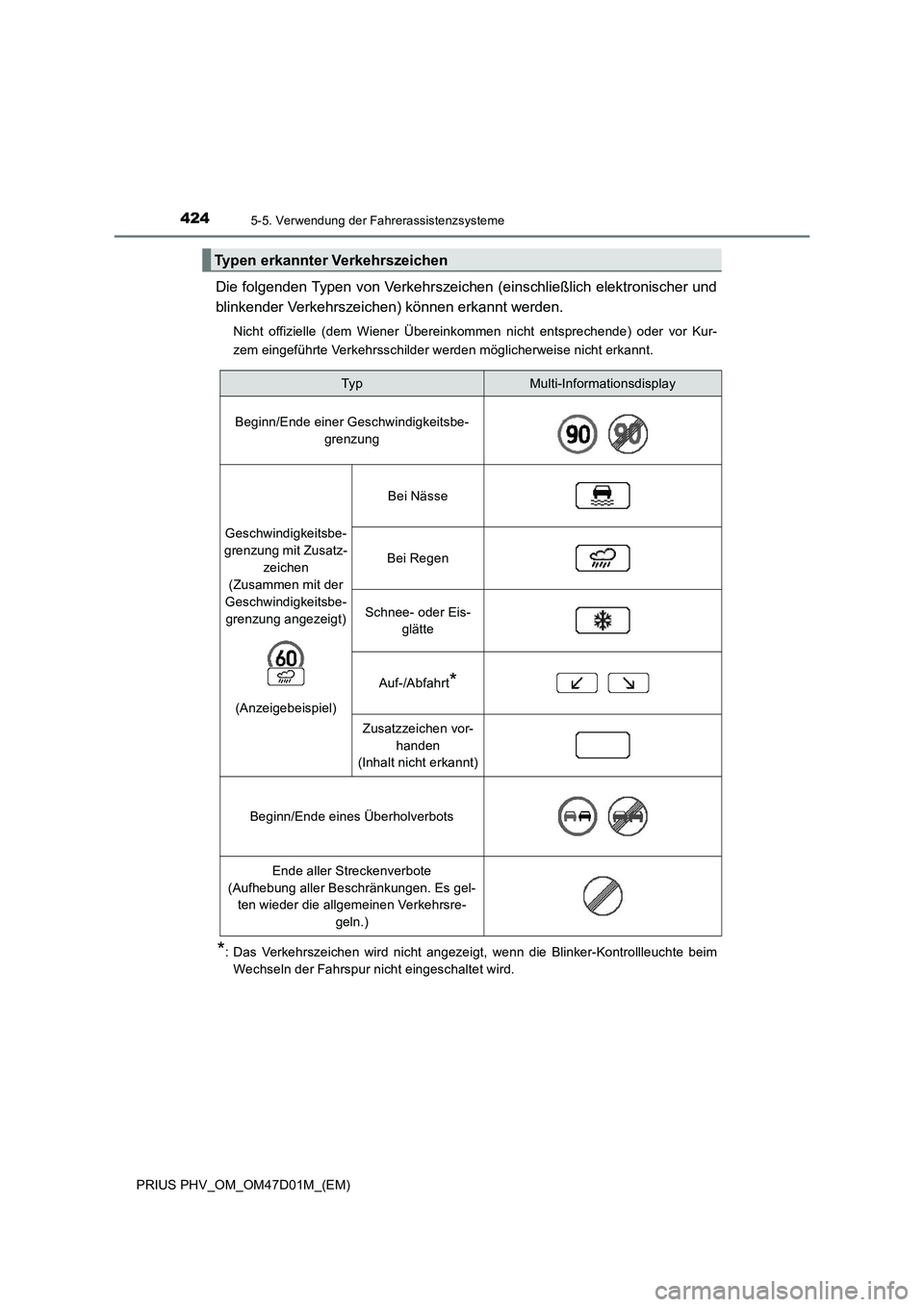

Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen nicht entsprechende) oder vor Kur-
zem eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
*: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim
Wechseln der Fahrspur nicht eingeschaltet wird.
Typen erkannter Verkehrszeichen
TypMulti-Informationsdisplay
Beginn/Ende einer Geschwindigkeitsbe-
grenzung
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Zusammen mit der
Geschwindigkeitsbe-
grenzung angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder Eis-
glätte
Auf-/Abfahrt*
Zusatzzeichen vor-
handen
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen. Es gel-
ten wieder die allgemeinen Verkehrsre-
geln.)

4255-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

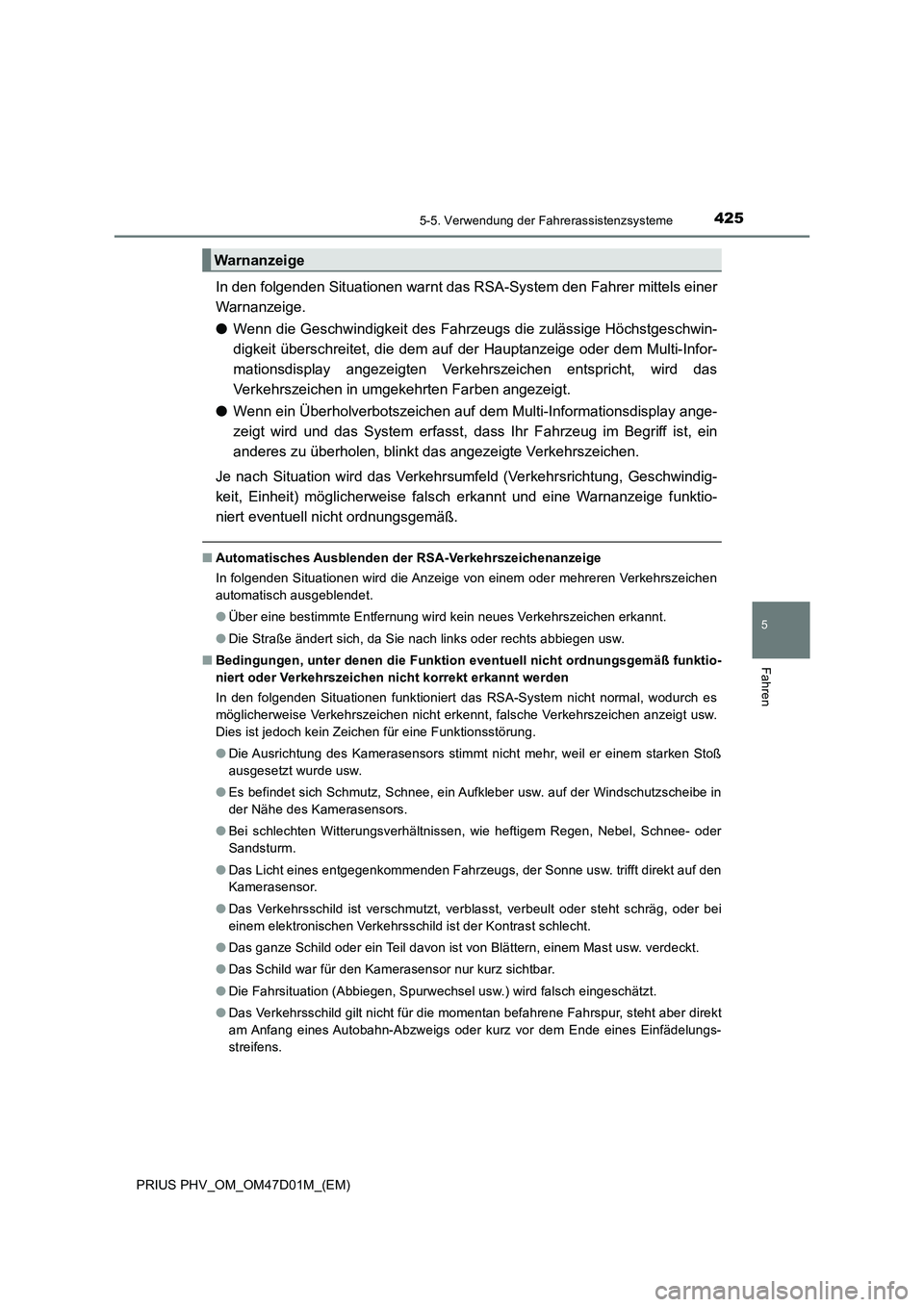

In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahrzeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf der Hauptanzeige oder dem Multi-Infor-
mationsdisplay angezeigten Verkehrszeichen entspricht, wird das
Verkehrszeichen in umgekehrten Farben angezeigt.
●Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
Je nach Situation wird das Verkehrsumfeld (Verkehrsrichtung, Geschwindig-
keit, Einheit) möglicherweise falsch erkannt und eine Warnanzeige funktio-
niert eventuell nicht ordnungsgemäß.
■Automatisches Ausblenden der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen
automatisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
●Die Straße ändert sich, da Sie nach links oder rechts abbiegen usw.
■Bedingungen, unter denen die Funktion eventuell nicht ordnungsgemäß funktio-
niert oder Verkehrszeichen nicht korrekt erkannt werden
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er einem starken Stoß
ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe des Kamerasensors.
●Bei schlechten Witterungsverhältnissen, wie heftigem Regen, Nebel, Schnee- oder
Sandsturm.
●Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den
Kamerasensor.
●Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg, oder bei
einem elektronischen Verkehrsschild ist der Kontrast schlecht.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast usw. verdeckt.
●Das Schild war für den Kamerasensor nur kurz sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
●Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt
am Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungs-
streifens.
Warnanzeige

4265-5. Verwendung der Fahrerassistenzsysteme

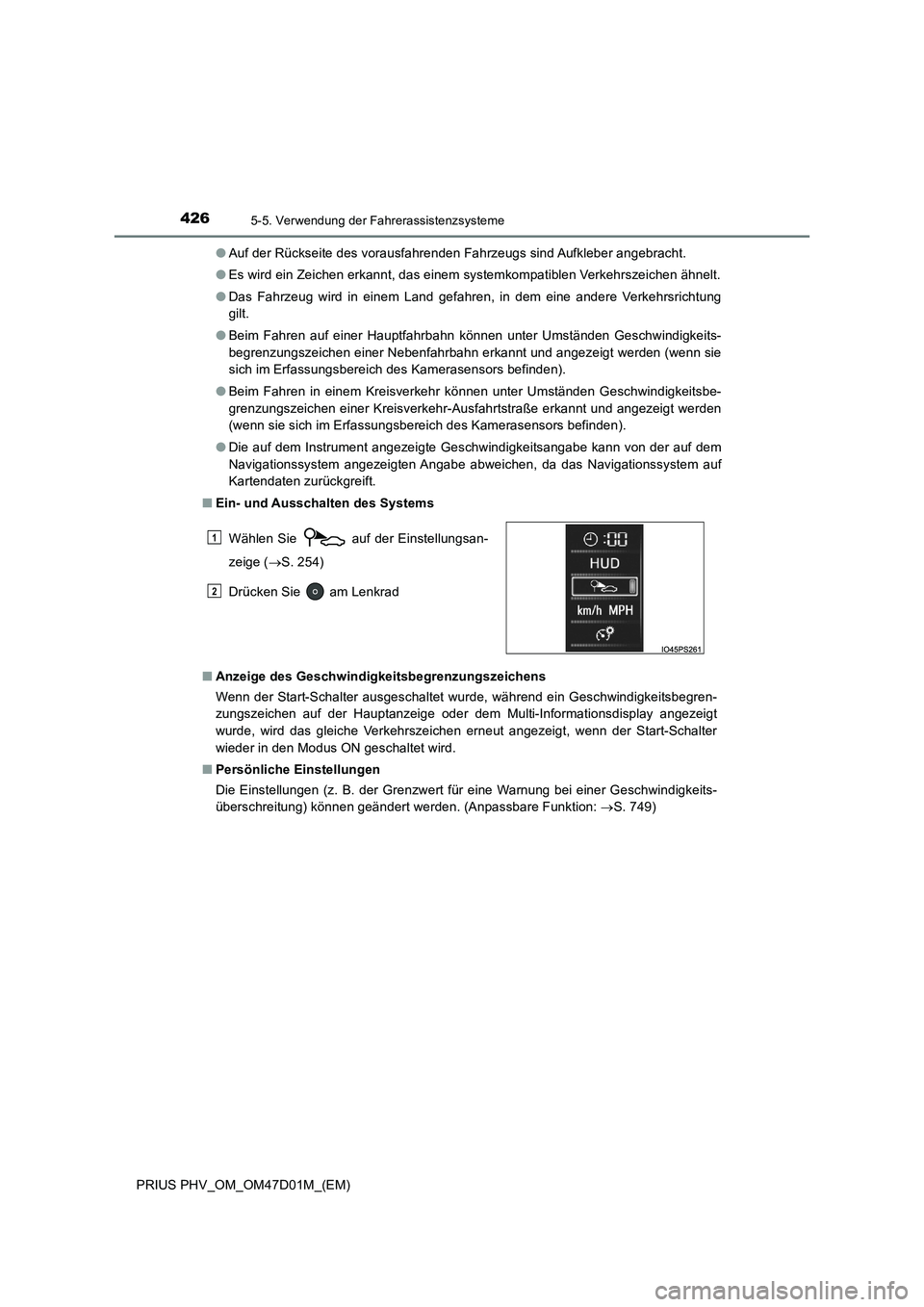

PRIUS PHV_OM_OM47D01M_(EM)●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
●Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
●Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich des Kamerasensors befinden).
●Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann von der auf dem
Navigationssystem angezeigten Angabe abweichen, da das Navigationssystem auf
Kartendaten zurückgreift.
■Ein- und Ausschalten des Systems
■Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Start-Schalter ausgeschaltet wurde, während ein Geschwindigkeitsbegren-
zungszeichen auf der Hauptanzeige oder dem Multi-Informationsdisplay angezeigt
wurde, wird das gleiche Verkehrszeichen erneut angezeigt, wenn der Start-Schalter
wieder in den Modus ON geschaltet wird.
■Persönliche Einstellungen
Die Einstellungen (z. B. der Grenzwert für eine Warnung bei einer Geschwindigkeits-
überschreitung) können geändert werden. (Anpassbare Funktion: S. 749) Wählen Sie auf der Einstellungsan-
zeige (S. 254)
Drücken Sie am Lenkrad
1
2

4275-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

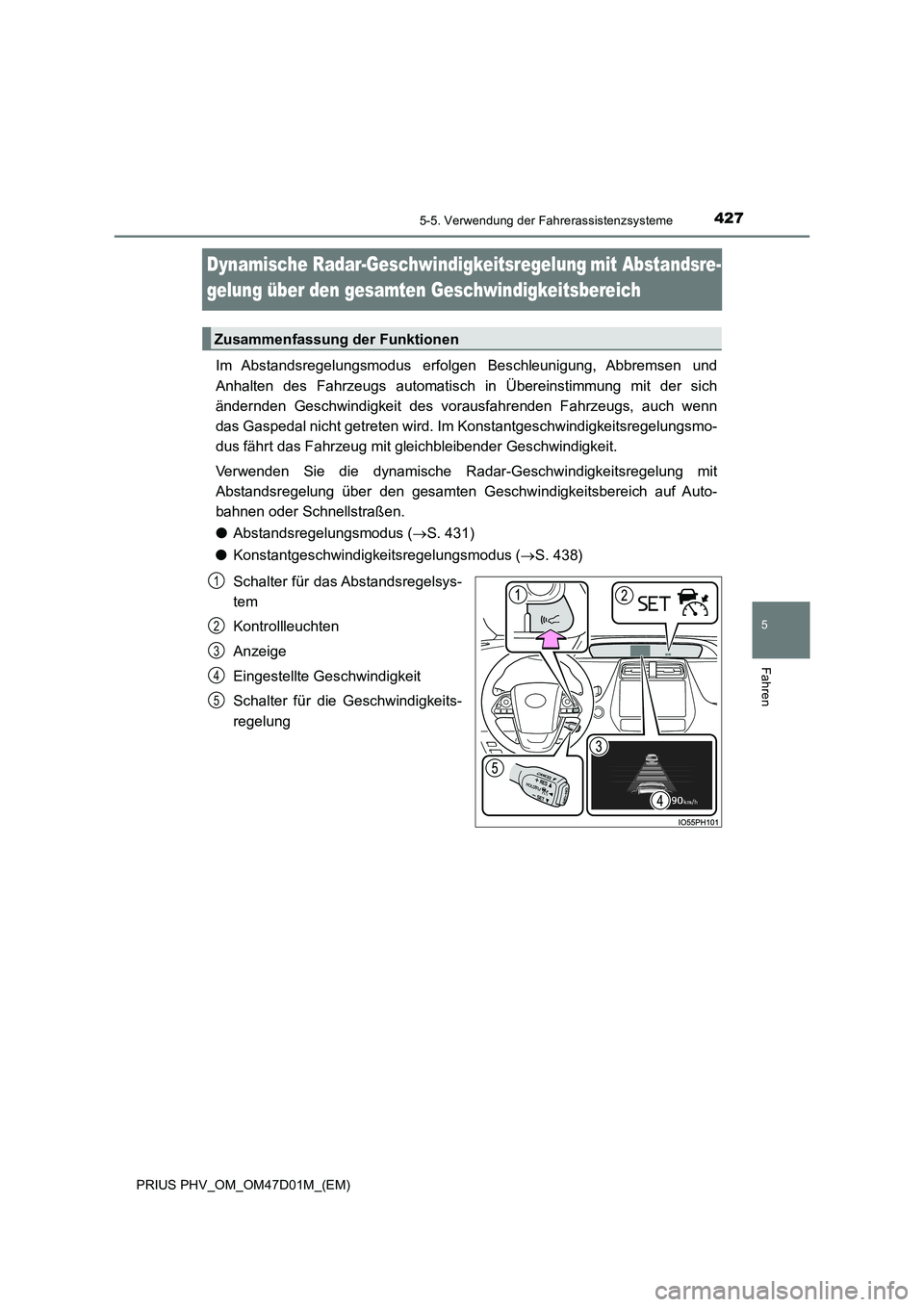

Dynamische Radar-Geschwindigkeitsregelungmit Abstandsre-
gelung über den gesamten Geschwindigkeitsbereich
Im Abstandsregelungsmodus erfolgen Beschleunigung, Abbremsen und
Anhalten des Fahrzeugs automatisch in Übereinstimmung mit der sich
ändernden Geschwindigkeit des vorausfahrenden Fahrzeugs, auch wenn
das Gaspedal nicht getreten wird. Im Konstantgeschwindigkeitsregelungsmo-
dus fährt das Fahrzeug mit gleichbleibender Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich auf Auto-
bahnen oder Schnellstraßen.
●Abstandsregelungsmodus (S. 431)
●Konstantgeschwindigkeitsregelungsmodus (S. 438)
Schalter für das Abstandsregelsys-
tem
Kontrollleuchten
Anzeige
Eingestellte Geschwindigkeit
Schalter für die Geschwindigkeits-
regelung
Zusammenfassung der Funktionen
1
2
3
4
5

4285-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)

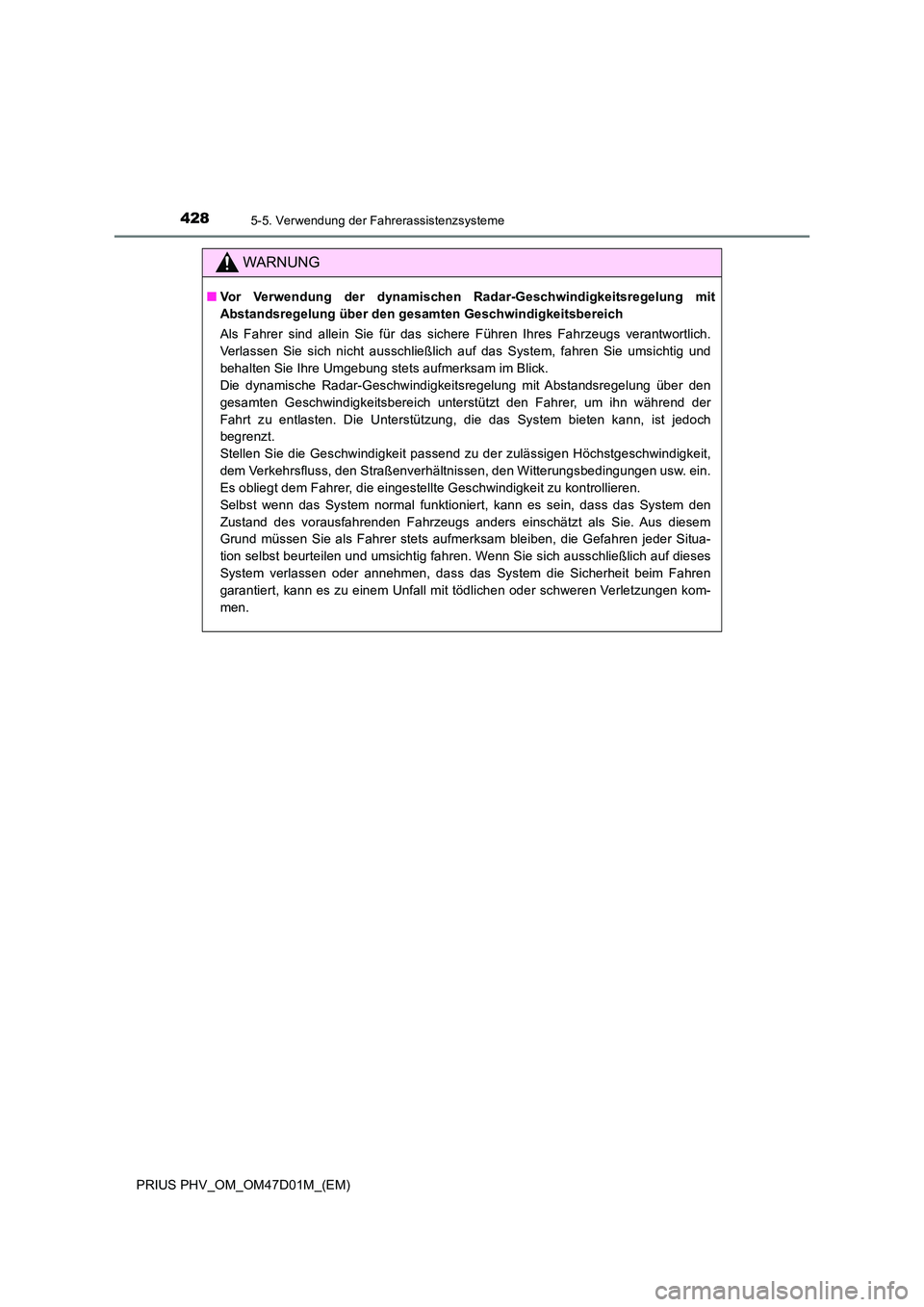

WARNUNG
■Vor Verwendung der dynamischen Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig und
behalten Sie Ihre Umgebung stets aufmerksam im Blick.
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich unterstützt den Fahrer, um ihn während der
Fahrt zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch
begrenzt.
Stellen Sie die Geschwindigkeit passend zu der zulässigen Höchstgeschwindigkeit,
dem Verkehrsfluss, den Straßenverhältnissen, den Witterungsbedingungen usw. ein.
Es obliegt dem Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.
Selbst wenn das System normal funktioniert, kann es sein, dass das System den
Zustand des vorausfahrenden Fahrzeugs anders einschätzt als Sie. Aus diesem
Grund müssen Sie als Fahrer stets aufmerksam bleiben, die Gefahren jeder Situa-
tion selbst beurteilen und umsichtig fahren. Wenn Sie sich ausschließlich auf dieses
System verlassen oder annehmen, dass das System die Sicherheit beim Fahren
garantiert, kann es zu einem Unfall mit tödlichen oder schweren Verletzungen kom-
men.

4295-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
5
Fahren

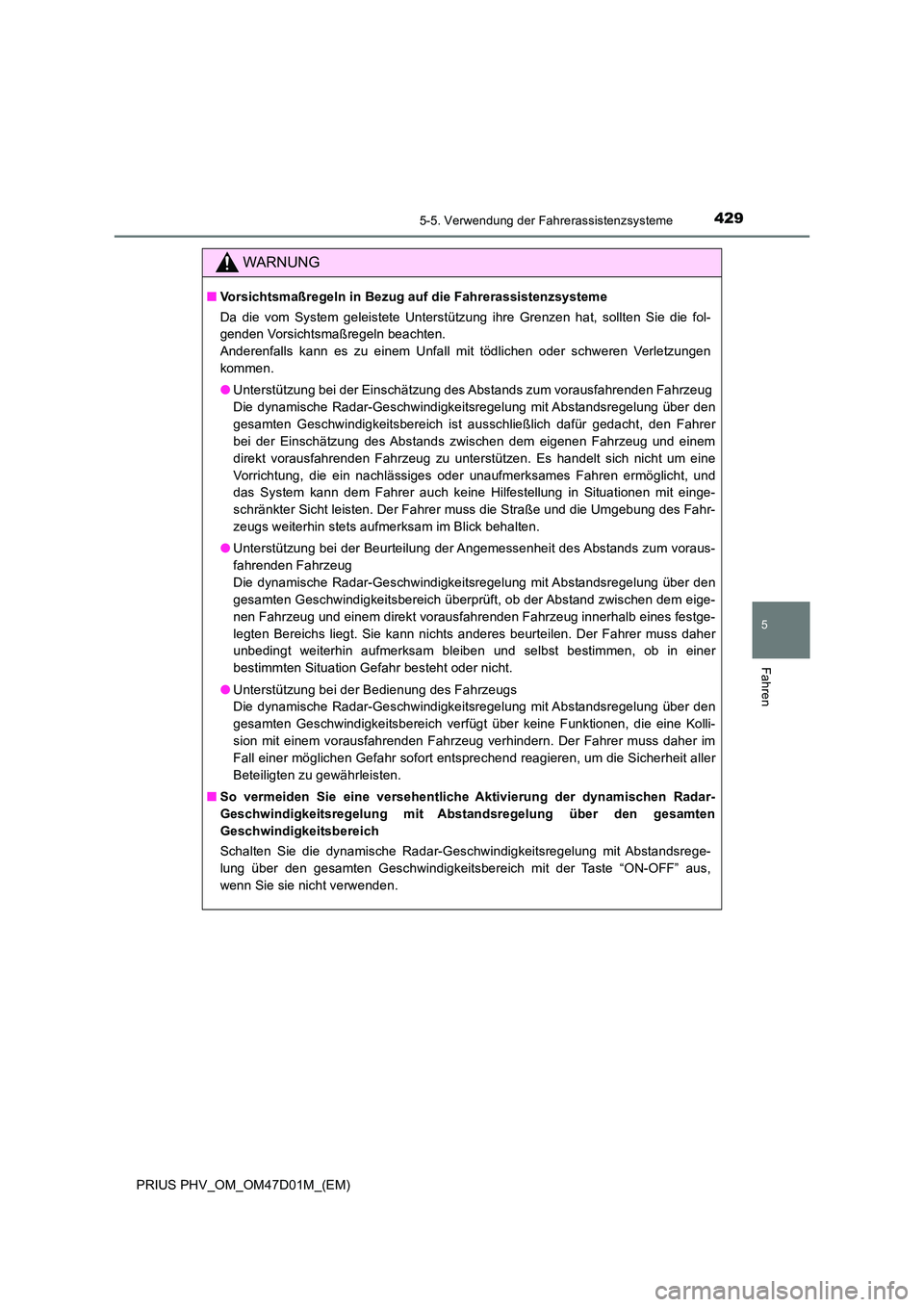

WARNUNG
■Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstützung ihre Grenzen hat, sollten Sie die fol-
genden Vorsichtsmaßregeln beachten.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
● Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist ausschließlich dafür gedacht, den Fahrer
bei der Einschätzung des Abstands zwischen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug zu unterstützen. Es handelt sich nicht um eine
Vorrichtung, die ein nachlässiges oder unaufmerksames Fahren ermöglicht, und
das System kann dem Fahrer auch keine Hilfestellung in Situationen mit einge-
schränkter Sicht leisten. Der Fahrer muss die Straße und die Umgebung des Fahr-
zeugs weiterhin stets aufmerksam im Blick behalten.
● Unterstützung bei der Beurteilung der Angemessenheit des Abstands zum voraus-
fahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich überprüft, ob der Abstand zwischen dem eige-
nen Fahrzeug und einem direkt vorausfahrenden Fahrzeug innerhalb eines festge-
legten Bereichs liegt. Sie kann nichts anderes beurteilen. Der Fahrer muss daher
unbedingt weiterhin aufmerksam bleiben und selbst bestimmen, ob in einer
bestimmten Situation Gefahr besteht oder nicht.
● Unterstützung bei der Bedienung des Fahrzeugs
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich verfügt über keine Funktionen, die eine Kolli-
sion mit einem vorausfahrenden Fahrzeug verhindern. Der Fahrer muss daher im
Fall einer möglichen Gefahr sofort entsprechend reagieren, um die Sicherheit aller
Beteiligten zu gewährleisten.
■ So vermeiden Sie eine versehentliche Aktivierung der dynamischen Radar-
Geschwindigkeitsregelung mit Abstandsregelung über den gesamten
Geschwindigkeitsbereich
Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeitsbereich mit der Taste “ON-OFF” aus,
wenn Sie sie nicht verwenden.

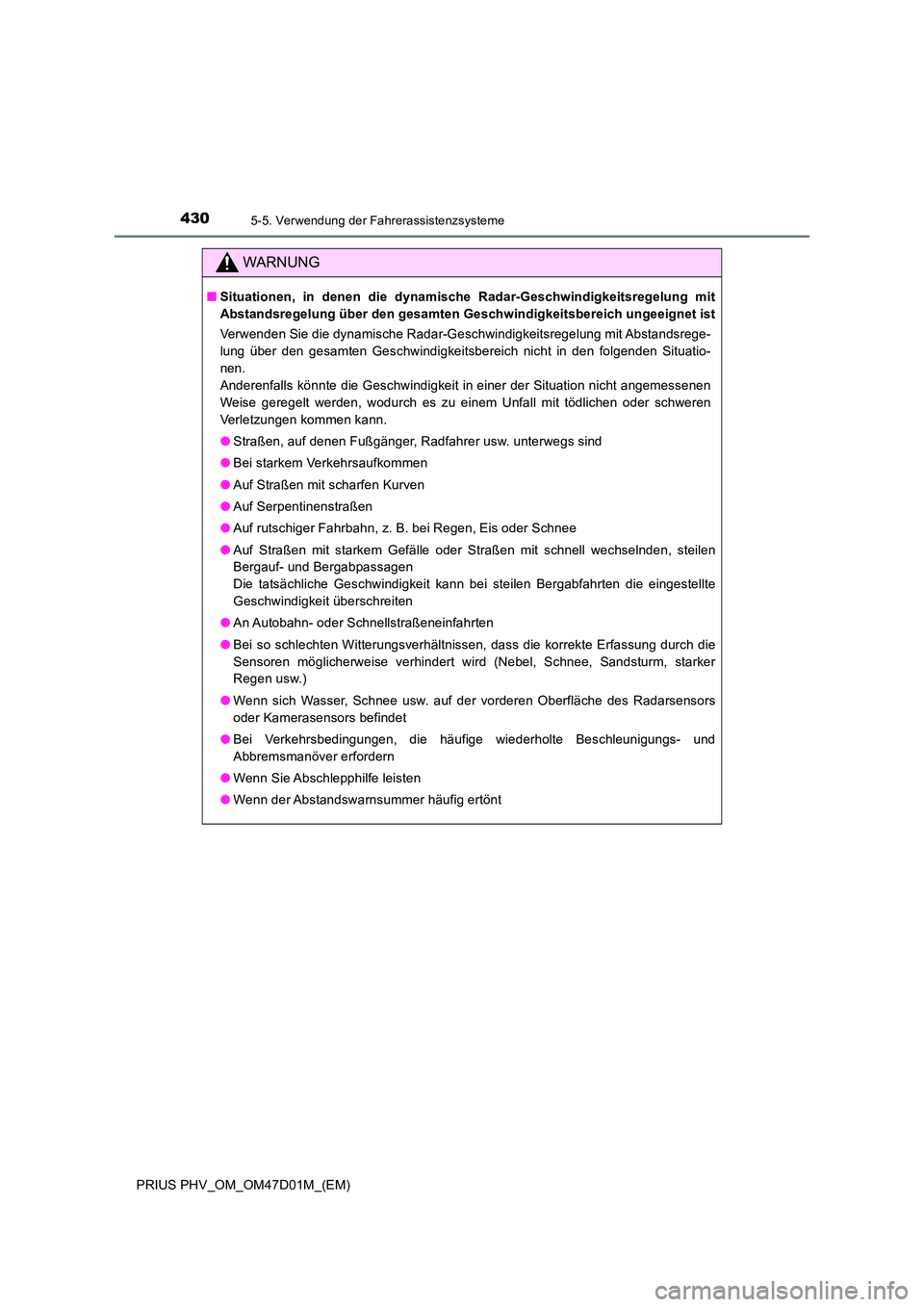

4305-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47D01M_(EM)
WARNUNG
■Situationen, in denen die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich ungeeignet ist
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeitsbereich nicht in den folgenden Situatio-
nen.
Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen
Weise geregelt werden, wodurch es zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen kann.
● Straßen, auf denen Fußgänger, Radfahrer usw. unterwegs sind
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Auf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, steilen
Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten
● An Autobahn- oder Schnellstraßeneinfahrten
● Bei so schlechten Witterungsverhältnissen, dass die korrekte Erfassung durch die
Sensoren möglicherweise verhindert wird (Nebel, Schnee, Sandsturm, starker
Regen usw.)
● Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radarsensors
oder Kamerasensors befindet
● Bei Verkehrsbedingungen, die häufige wiederholte Beschleunigungs- und
Abbremsmanöver erfordern
● Wenn Sie Abschlepphilfe leisten
● Wenn der Abstandswarnsummer häufig ertönt
