TOYOTA PRIUS PLUG-IN HYBRID 2018 Bruksanvisningar (in Swedish)

131
2
2-2. Laddning
Laddhybridsystem
OM47C99SE

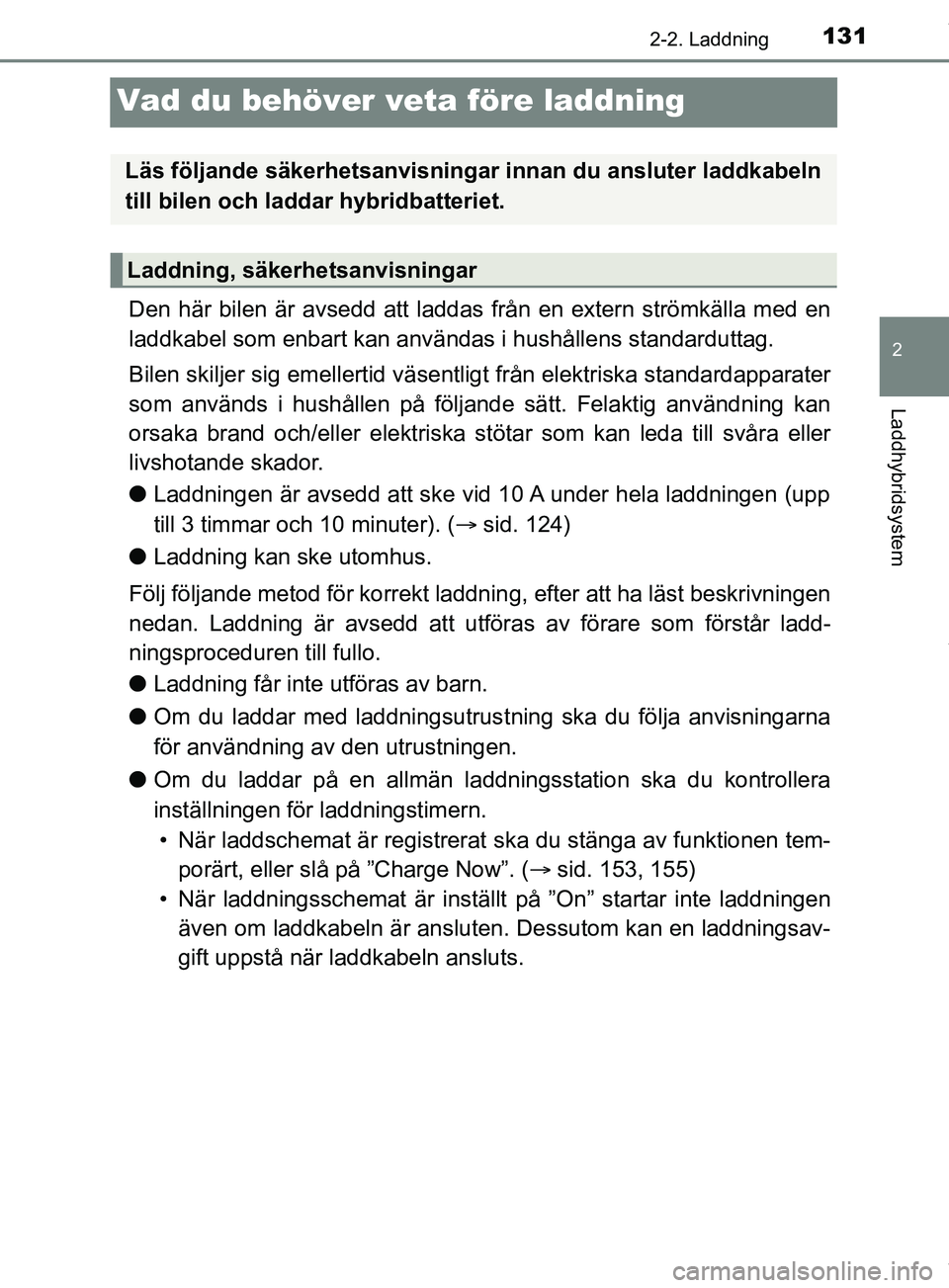

Vad du behöver veta före laddning
Den här bilen är avsedd att laddas från en extern strömkälla med en
laddkabel som enbart kan användas i hushållens standarduttag.
Bilen skiljer sig emellertid väsentligt från elektriska standardapparatersom används i hushållen på följande sätt. Felaktig användning kan
orsaka brand och/eller elektriska st ötar som kan leda till svåra eller
livshotande skador.
l Laddningen är avsedd att ske vid 10 A under hela laddningen (upp
till 3 timmar och 10 minuter). ( sid. 124)
l Laddning kan ske utomhus.
Följ följande metod för korrekt laddnin g, efter att ha läst beskrivningen
nedan. Laddning är avsedd att utföra s av förare som förstår ladd-
ningsproceduren till fullo.
l Laddning får inte utföras av barn.
l Om du laddar med laddningsutrus tning ska du följa anvisningarna
för användning av den utrustningen.
l Om du laddar på en allmän laddnin gsstation ska du kontrollera
inställningen för laddningstimern. • När laddschemat är registrerat ska du stänga av funktionen tem- porärt, eller slå på ”Charge Now”. ( sid. 153, 155)
• När laddningsschemat är inställt på ”On” startar inte laddningen även om laddkabeln är ansluten. Dessutom kan en laddningsav-
gift uppstå när laddkabeln ansluts.
Läs följande säkerhetsanvisningar innan du ansluter laddkabeln
till bilen och ladda r hybridbatteriet.
Laddning, säkerhetsanvisningar
OM47C99SE.book Page 131 Tuesday, July 17, 2018 12:40 PM

1322-2. Laddning
OM47C99SE

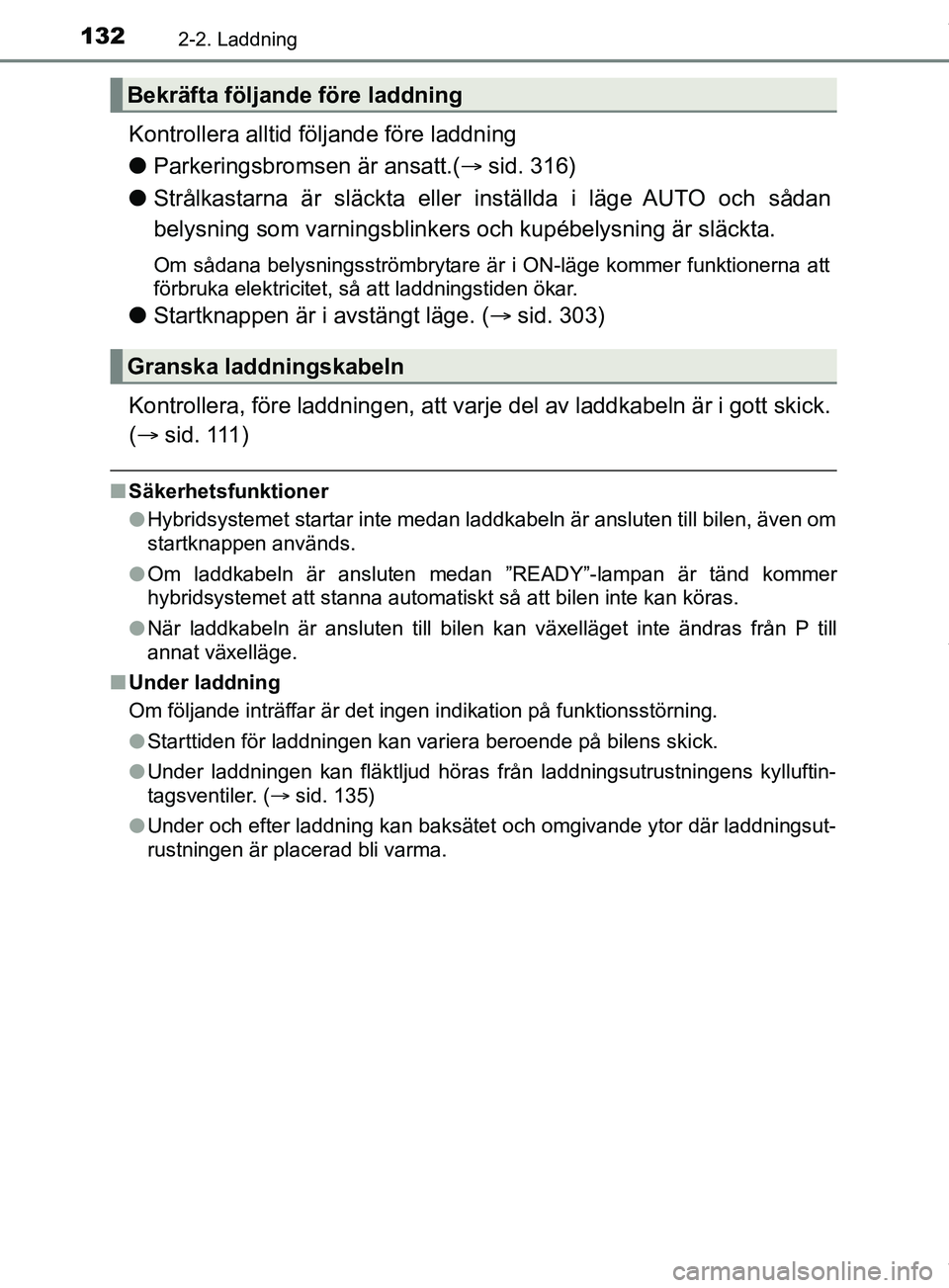

Kontrollera alltid följande före laddning
lParkeringsbromsen är ansatt.( sid. 316)
l Strålkastarna är släckta eller in ställda i läge AUTO och sådan
belysning som varningsblinkers och kupébelysning är släckta.
Om sådana belysningsströmbrytare är i ON-läge kommer funktionerna att
förbruka elektricitet, så att laddningstiden ökar.
l Startknappen är i avstängt läge. ( sid. 303)
Kontrollera, före laddnin gen, att varje del av laddkabeln är i gott skick.
(  s i d . 111 )
nSäkerhetsfunktioner
lHybridsystemet startar inte medan laddkabeln är ansluten till bilen, även om
startknappen används.
l Om laddkabeln är ansluten medan ”READY”-lampan är tänd kommer
hybridsystemet att stanna automatiskt så att bilen inte kan köras.
l När laddkabeln är ansluten till bilen kan växelläget inte ändras från P till
annat växelläge.
n Under laddning
Om följande inträffar är det ingen indikation på funktionsstörning.
lStarttiden för laddningen kan variera beroende på bilens skick.
l Under laddningen kan fläktljud höras från laddningsutrustningens kylluftin-
tagsventiler. ( sid. 135)
l Under och efter laddning kan baksätet och omgivande ytor där laddningsut-
rustningen är placerad bli varma.
Bekräfta följande före laddning
Granska laddningskabeln
OM47C99SE.book Page 132 Tuesday, July 17, 2018 12:40 PM

1332-2. Laddning
2
Laddhybridsystem
OM47C99SEn

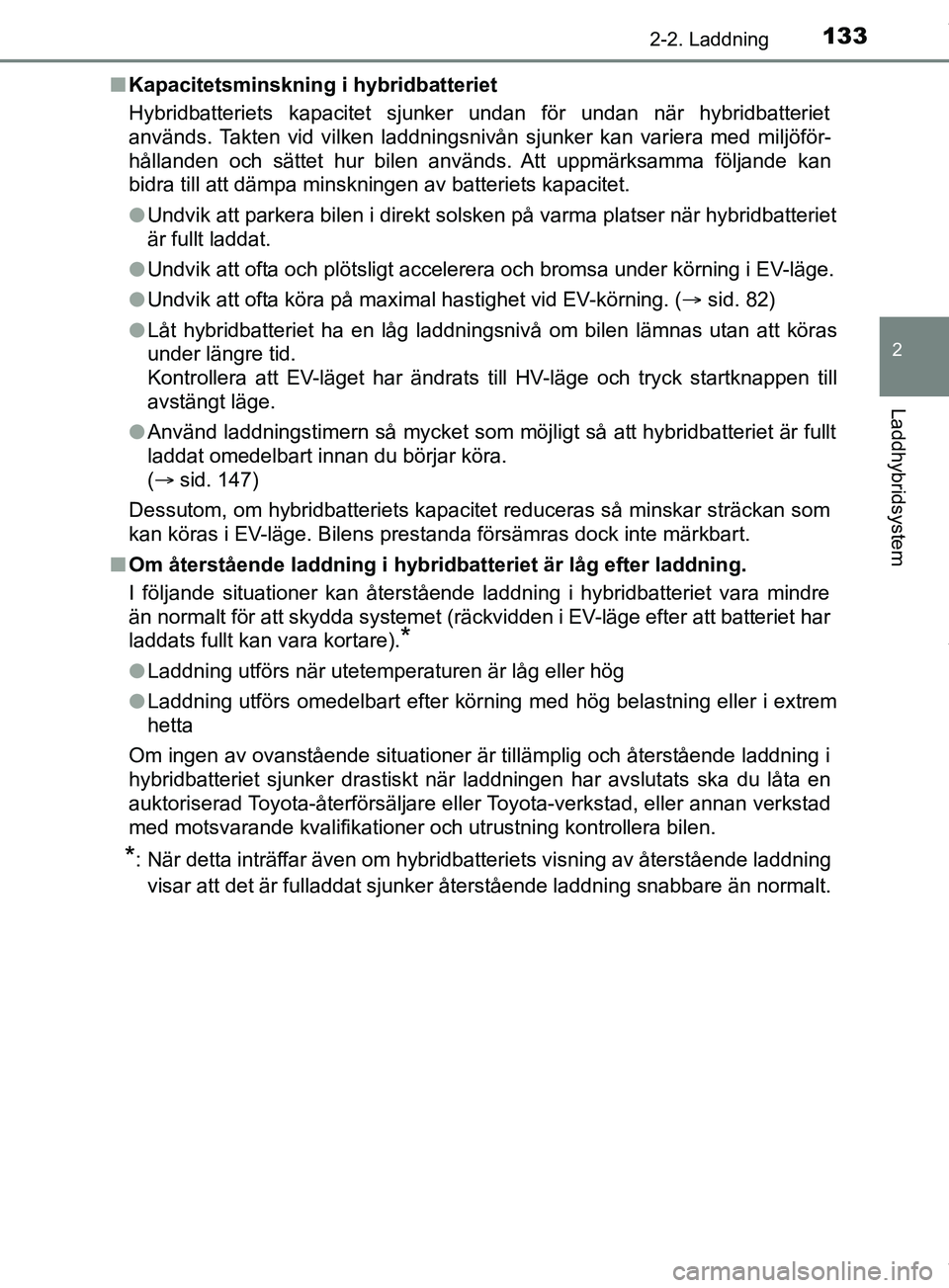

Kapacitetsminskning i hybridbatteriet
Hybridbatteriets kapacitet sjunker undan för undan när hybridbatte\
riet
används. Takten vid vilken laddningsnivån sjunker kan variera med miljöför-
hållanden och sättet hur bilen används. Att uppmärksamma följande kan
bidra till att dämpa minskningen av batteriets kapacitet.
lUndvik att parkera bilen i direkt solsken på varma platser när hybridbatteriet
är fullt laddat.
l Undvik att ofta och plötsligt accelerera och bromsa under körning i EV-läge.
l Undvik att ofta köra på maximal hastighet vid EV-körning. ( sid. 82)
l Låt hybridbatteriet ha en låg laddningsnivå om bilen lämnas utan att köras
under längre tid.
Kontrollera att EV-läget har ändrats till HV-läge och tryck startknappen till
avstängt läge.
l Använd laddningstimern så mycket som möjligt så att hybridbatteriet är fullt
laddat omedelbart innan du börjar köra.
( sid. 147)
Dessutom, om hybridbatteriets kapacitet reduceras så minskar sträckan som
kan köras i EV-läge. Bilens prestanda försämras dock inte märkbart.
n Om återstående laddning i hybridbatteriet är låg efter laddning.
I följande situationer kan återstående laddning i hybridbatteriet vara mindre
än normalt för att skydda systemet (räckvidden i EV-läge efter att batteriet har
laddats fullt kan vara kortare).
*
lLaddning utförs när utetemperaturen är låg eller hög
l Laddning utförs omedelbart efter körning med hög belastning eller i extrem
hetta
Om ingen av ovanstående situationer är tillämplig och återstående laddning i
hybridbatteriet sjunker drastiskt när laddningen har avslutats ska du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
*: När detta inträffar även om hybridbatteriets visning av återstående laddning visar att det är fulladdat sjunker återstående laddning snabbare än normalt.
OM47C99SE.book Page 133 Tuesday, July 17, 2018 12:40 PM

1342-2. Laddning
OM47C99SE

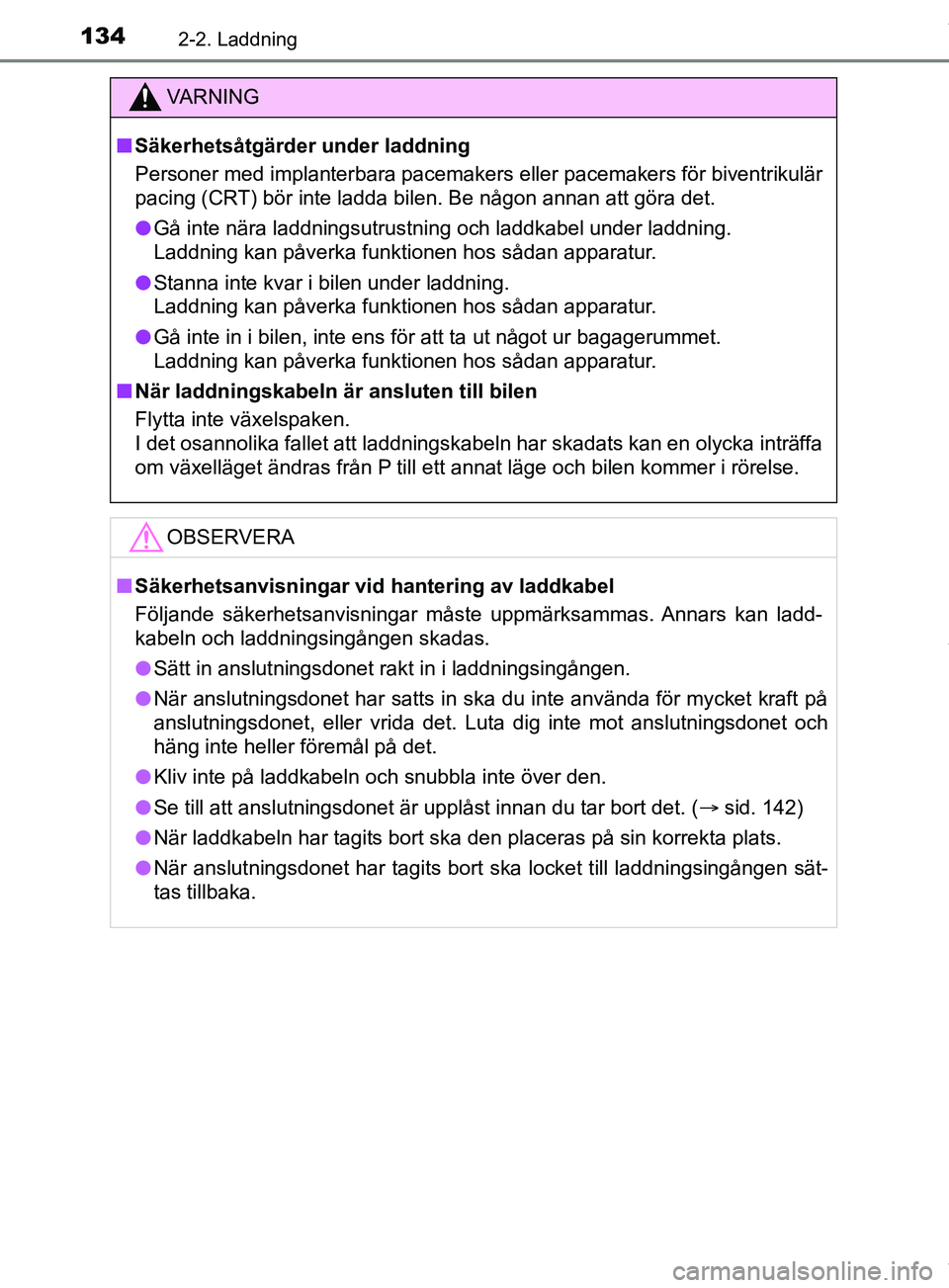

VARNING
n Säkerhetsåtgärder under laddning
Personer med implanterbara pacemakers eller pacemakers för biventrikulär
pacing (CRT) bör inte ladda bilen. Be någon annan att göra det.
l Gå inte nära laddningsutrustning och laddkabel under laddning.
Laddning kan påverka funktionen hos sådan apparatur.
l Stanna inte kvar i bilen under laddning.
Laddning kan påverka funktionen hos sådan apparatur.
l Gå inte in i bilen, inte ens för att ta ut något ur bagagerummet.
Laddning kan påverka funktionen hos sådan apparatur.
n När laddningskabeln är ansluten till bilen
Flytta inte växelspaken.
I det osannolika fallet att laddningskabeln har skadats kan en olycka inträffa
om växelläget ändras från P till ett annat läge och bilen kommer i rörelse.
OBSERVERA
nSäkerhetsanvisningar vid hantering av laddkabel
Följande säkerhetsanvisningar måste uppmärksammas. Annars kan ladd-
kabeln och laddningsingången skadas.
l Sätt in anslutningsdonet rakt in i laddningsingången.
l När anslutningsdonet har satts in ska du inte använda för mycket kraft på
anslutningsdonet, eller vrida det. Luta dig inte mot anslutningsdonet och
häng inte heller föremål på det.
l Kliv inte på laddkabeln och snubbla inte över den.
l Se till att anslutningsdonet är upplåst innan du tar bort det. ( sid. 142)
l När laddkabeln har tagits bort ska den placeras på sin korrekta plats.
l När anslutningsdonet har tagits bort ska locket till laddningsingången sät-
tas tillbaka.
OM47C99SE.book Page 134 Tuesday, July 17, 2018 12:40 PM

1352-2. Laddning
2
Laddhybridsystem
OM47C99SEOBSERVERA
n

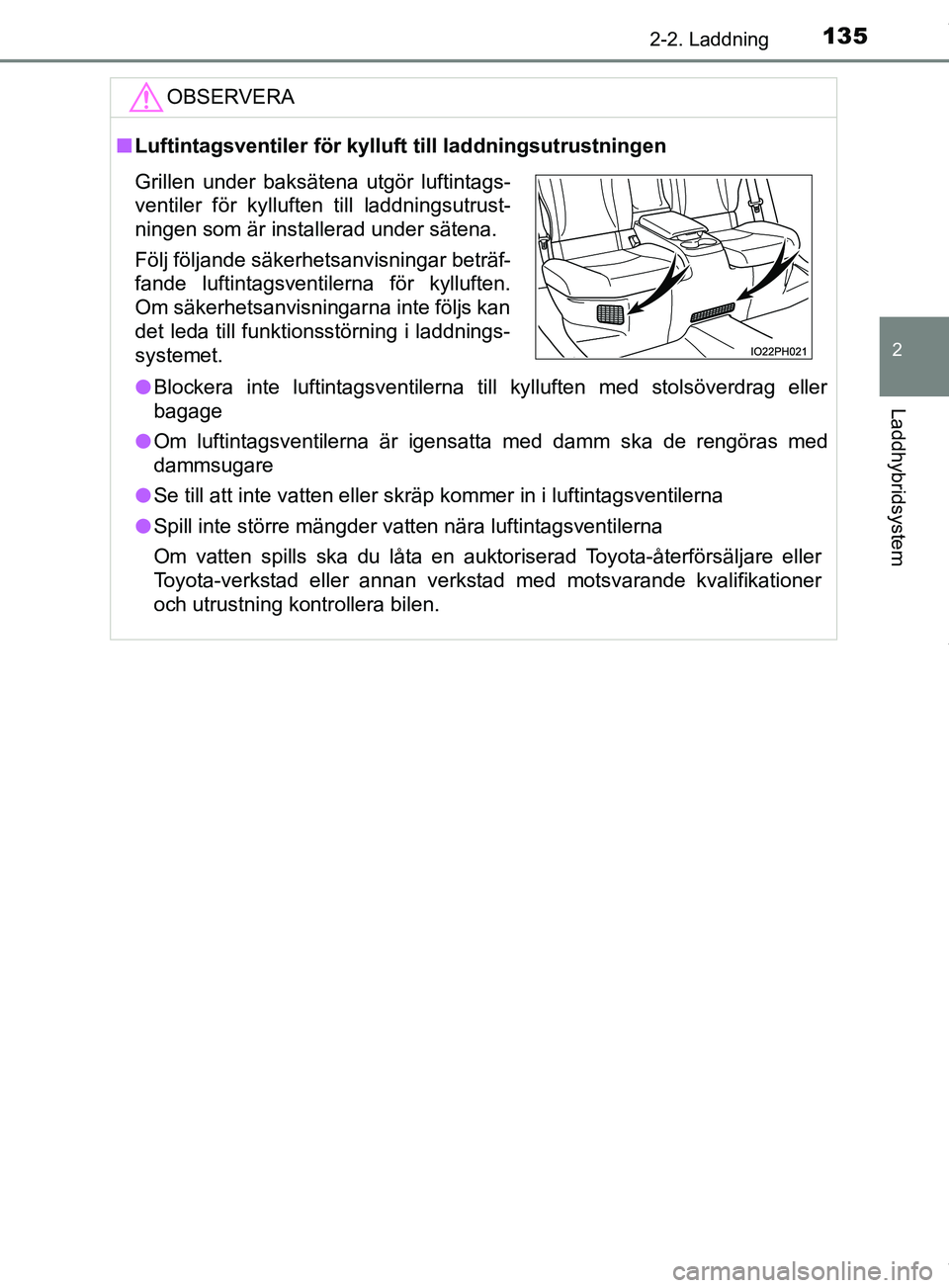

Luftintagsventiler för kylluft till laddningsutrustningen
l Blockera inte luftintagsventilerna till kylluften med stolsöverdrag eller
bagage
l Om luftintagsventilerna är igensatta med damm ska de rengöras med
dammsugare
l Se till att inte vatten eller skräp kommer in i luftintagsventilerna
l Spill inte större mängder vatten nära luftintagsventilerna
Om vatten spills ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
Grillen under baksätena utgör luftintags-
ventiler för kylluften till laddningsutrust-
ningen som är installerad under sätena.
Följ följande säkerhetsanvisningar beträf-
fande luftintagsventilerna för kylluften.
Om säkerhetsanvisningarna inte följs kan
det leda till funktionsstörning i laddnings-
systemet.
OM47C99SE.book Page 135 Tuesday, July 17, 2018 12:40 PM

1362-2. Laddning
OM47C99SE

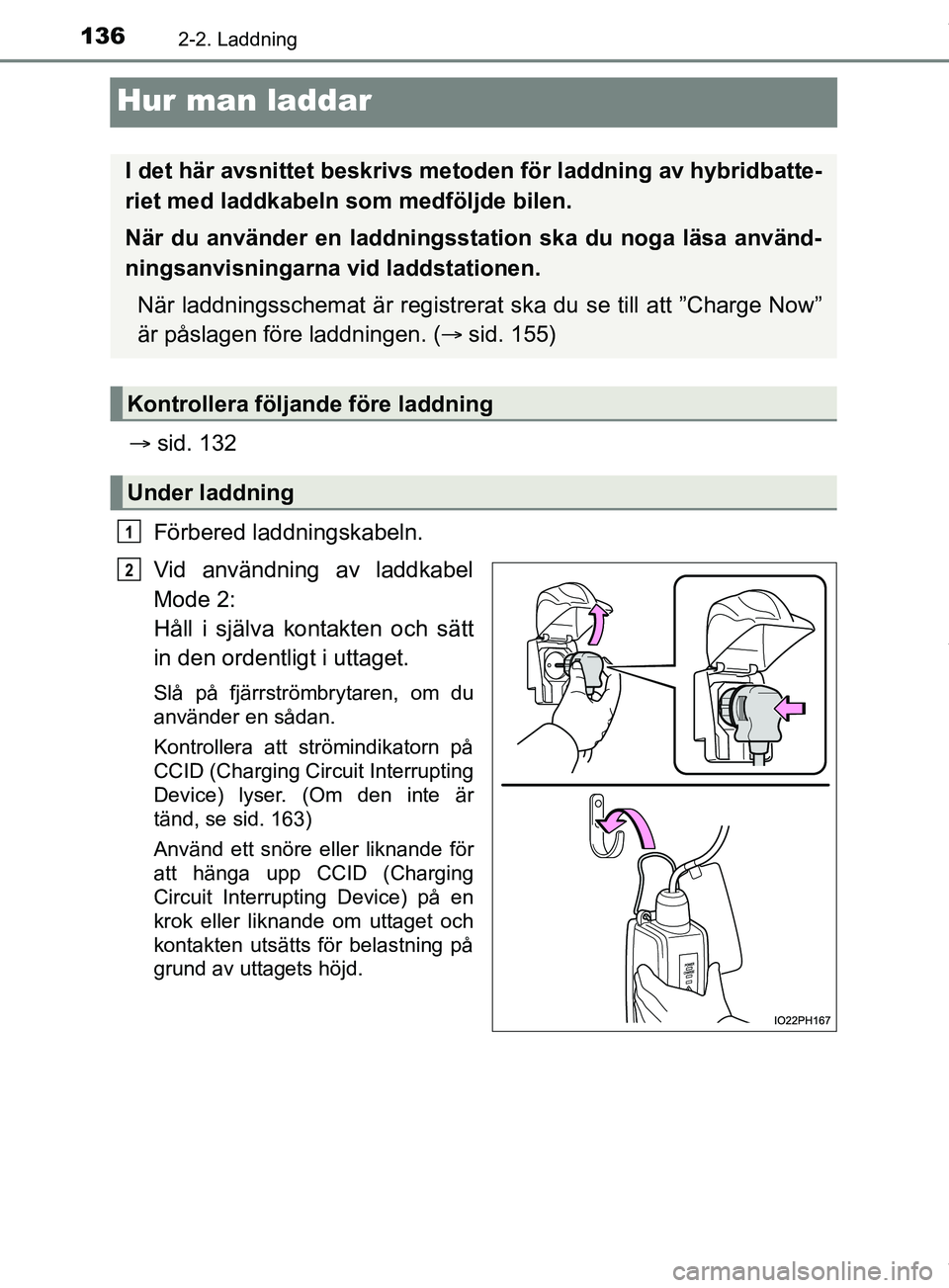

Hur man laddar
sid. 132
Förbered laddningskabeln.
Vid användning av laddkabel
Mode 2:
Håll i själva kontakten och sätt
in den ordentligt i uttaget.
Slå på fjärrströmbrytaren, om du
använder en sådan.
Kontrollera att strömindikatorn på
CCID (Charging Circuit Interrupting
Device) lyser. (Om den inte är
tänd, se sid. 163)
Använd ett snöre eller liknande för
att hänga upp CCID (Charging
Circuit Interrupting Device) på en
krok eller liknande om uttaget och
kontakten utsätts för belastning på
grund av uttagets höjd.
I det här avsnittet beskrivs met oden för laddning av hybridbatte-
riet med laddkabeln som medföljde bilen.
När du använder en laddningsstation ska du noga läsa använd-
ningsanvisningarna vid laddstationen.
När laddningsschemat är registrerat ska du se till att ”Charge Now”
är påslagen före laddningen. ( sid. 155)
Kontrollera följande före laddning
Under laddning
1
2
OM47C99SE.book Page 136 Tuesday, July 17, 2018 12:40 PM

1372-2. Laddning
2
Laddhybridsystem
OM47C99SE

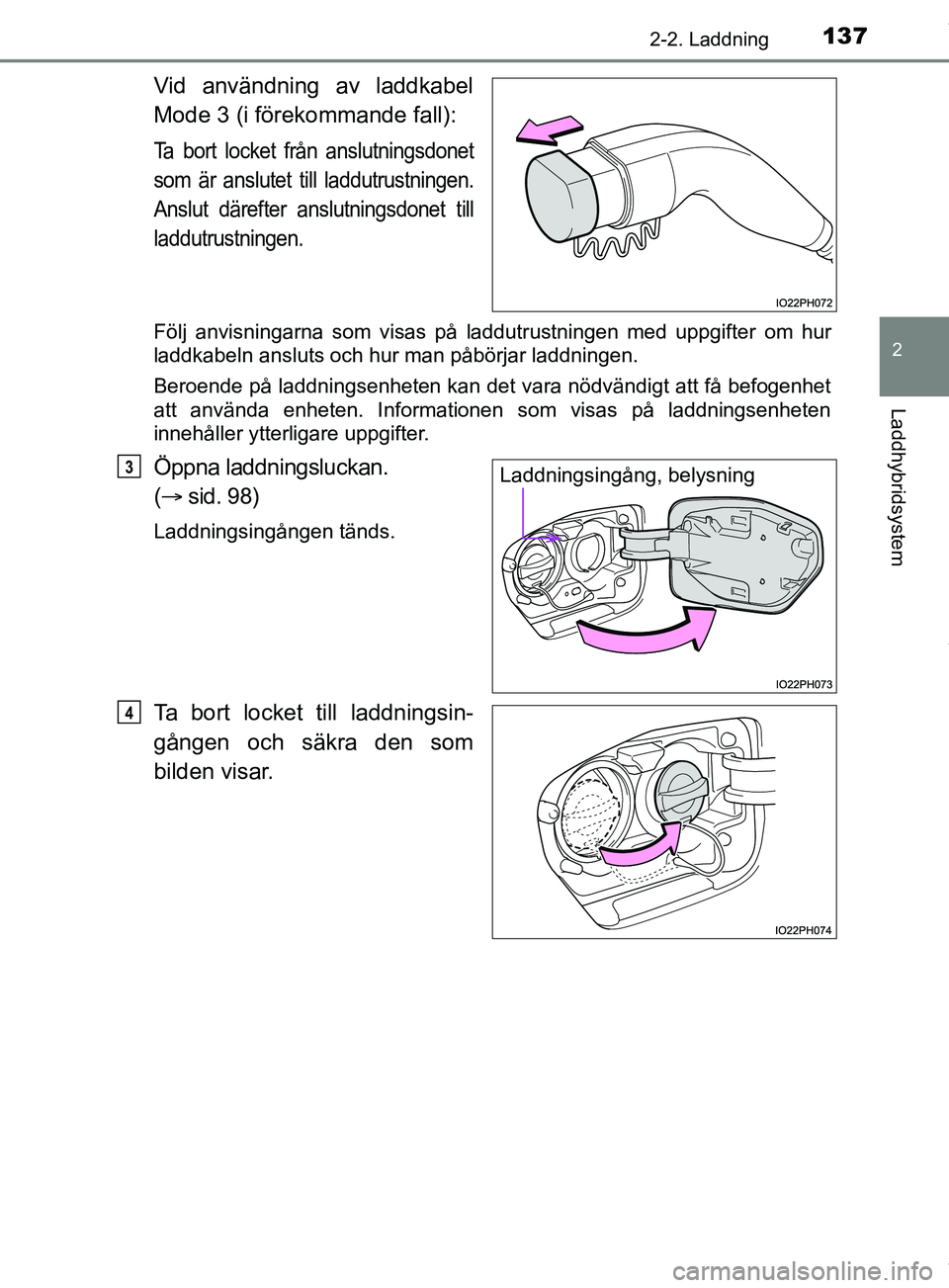

Vid användning av laddkabel
Mode 3 (i förekommande fall):
Ta bort locket från anslutningsdonet
som är anslutet till laddutrustningen.
Anslut därefter anslutningsdonet till
laddutrustningen.
Följ anvisningarna som visas på laddutrustningen med uppgifter om hur
laddkabeln ansluts och hur man påbörjar laddningen.
Beroende på laddningsenheten kan det vara nödvändigt att få befogenhet
att använda enheten. Informationen som visas på laddningsenheten
innehåller ytterligare uppgifter.
Öppna laddningsluckan.
( sid. 98)
Laddningsingången tänds.
Ta bort locket till laddningsin-
gången och säkra den som
bilden visar.
Laddningsingång, belysning3
4
OM47C99SE.book Page 137 Tuesday, July 17, 2018 12:40 PM

1382-2. Laddning
OM47C99SE
Ta bort skyddslocket från
anslutningsdonet och fäst det
på kabeln.
Bilden visar en laddningskabel
Mode 2 som exempel.
Sätt in laddarens anslutnings-
don ordentligt i laddningsin-
gången.
När anslutningsdonet är rakt insatt
så långt det går spärras det auto-
matiskt.
Kontrollera att laddindikatorn lyser.
Om laddindikatorn inte tänds är
anslutningsdonet inte spärrat.
* Om
anslutningsdonet inte är spärrat
ska det tas ut och sättas in på nytt.
Även om någon som inte har med sig den elektroniska nyckeln trycker på
låsknappen till anslutningsdonet kan de inte låsa upp anslutningsdonet
efter att det är spärrat,
*: Om anslutningsdonet inte är ordentligt insatt upprepas spärrningen\
flera
gånger.
5
6
OM47C99SE.book Page 138 Tuesday, July 17, 2018 12:40 PM

1392-2. Laddning
2
Laddhybridsystem
OM47C99SE

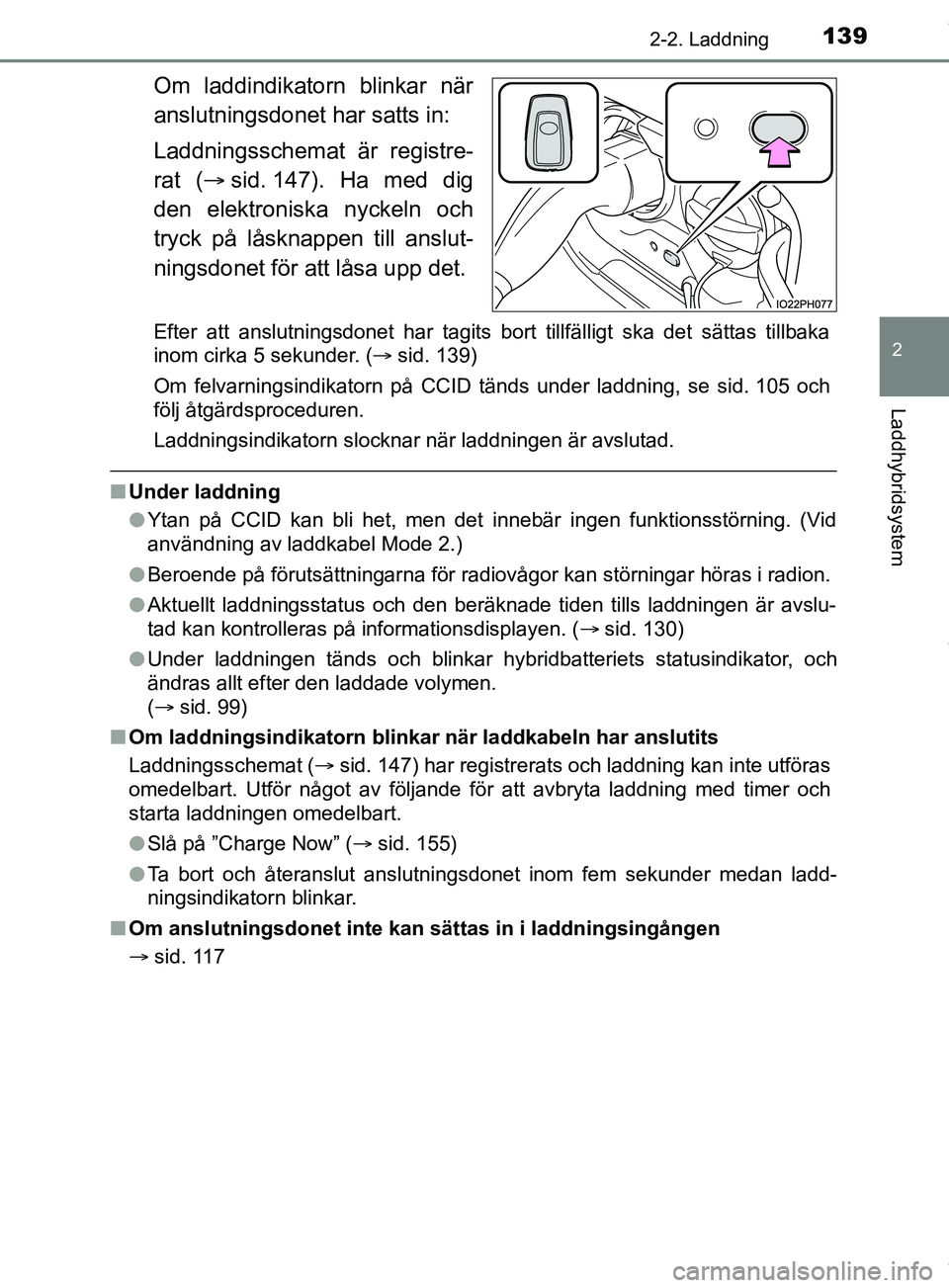

Om laddindikatorn blinkar när
anslutningsdonet har satts in:
Laddningsschemat är registre-
rat (sid. 147). Ha med dig
den elektronisk a nyckeln och
tryck på låsknappen till anslut-
ningsdonet för att låsa upp det.
Efter att anslutningsdonet har tagits bort tillfälligt ska det sättas tillbaka
inom cirka 5 sekunder. ( sid. 139)
Om felvarningsindikatorn på CCID tänds under laddning, se sid. 105 och
följ åtgärdsproceduren.
Laddningsindikatorn slocknar när laddningen är avslutad.
n Under laddning
lYtan på CCID kan bli het, men det innebär ingen funktionsstörning. (Vid
användning av laddkabel Mode 2.)
l Beroende på förutsättningarna för radiovågor kan störningar höras i radion.
l Aktuellt laddningsstatus och den beräknade tiden tills laddningen är avslu-
tad kan kontrolleras på informationsdisplayen. ( sid. 130)
l Under laddningen tänds och blinkar hybridbatteriets statusindikator, och
ändras allt efter den laddade volymen.
( sid. 99)
n Om laddningsindikatorn blinkar när laddkabeln har anslutits
Laddningsschemat ( sid. 147) har registrerats och laddning kan inte utföras
omedelbart. Utför något av följande för att avbryta laddning med timer och
starta laddningen omedelbart.
l Slå på ”Charge Now” ( sid. 155)
l Ta bort och återanslut anslutningsdonet inom fem sekunder medan ladd-
ningsindikatorn blinkar.
n Om anslutningsdonet inte kan sättas in i laddningsingången
 sid. 117
OM47C99SE.book Page 139 Tuesday, July 17, 2018 12:40 PM

1402-2. Laddning
OM47C99SE
Ha med dig den elektroniska
nyckeln och tryck på låsknap-
pen till anslutningsdonet för att
låsa upp det.
Anslutningsdonet låses upp av det
elektroniska låssystemet för lock
och anslutningsdon.
Om anslutningsdonet kopplas bort
under laddning (medan ladd-
ningsindikatorn är tänd) avbryts
laddningen.
När du har med dig den elektriska nyckeln och flyttar dig närmare ladd-
ningsingången tänds belysningen till laddningsingången.
Dra anslutningsdonet mot dig.
Sätt tillbaka locket till laddarens
anslutningsdon.
Sätt fast laddningslocket och
stäng laddningsluckan.
Efter laddning
1
2
3
4
OM47C99SE.book Page 140 Tuesday, July 17, 2018 12:40 PM
