TOYOTA PRIUS PLUG-IN HYBRID 2018 Bruksanvisningar (in Swedish)

4415-5. Använda förarstödssystemen
OM47C99SE
5
Körning

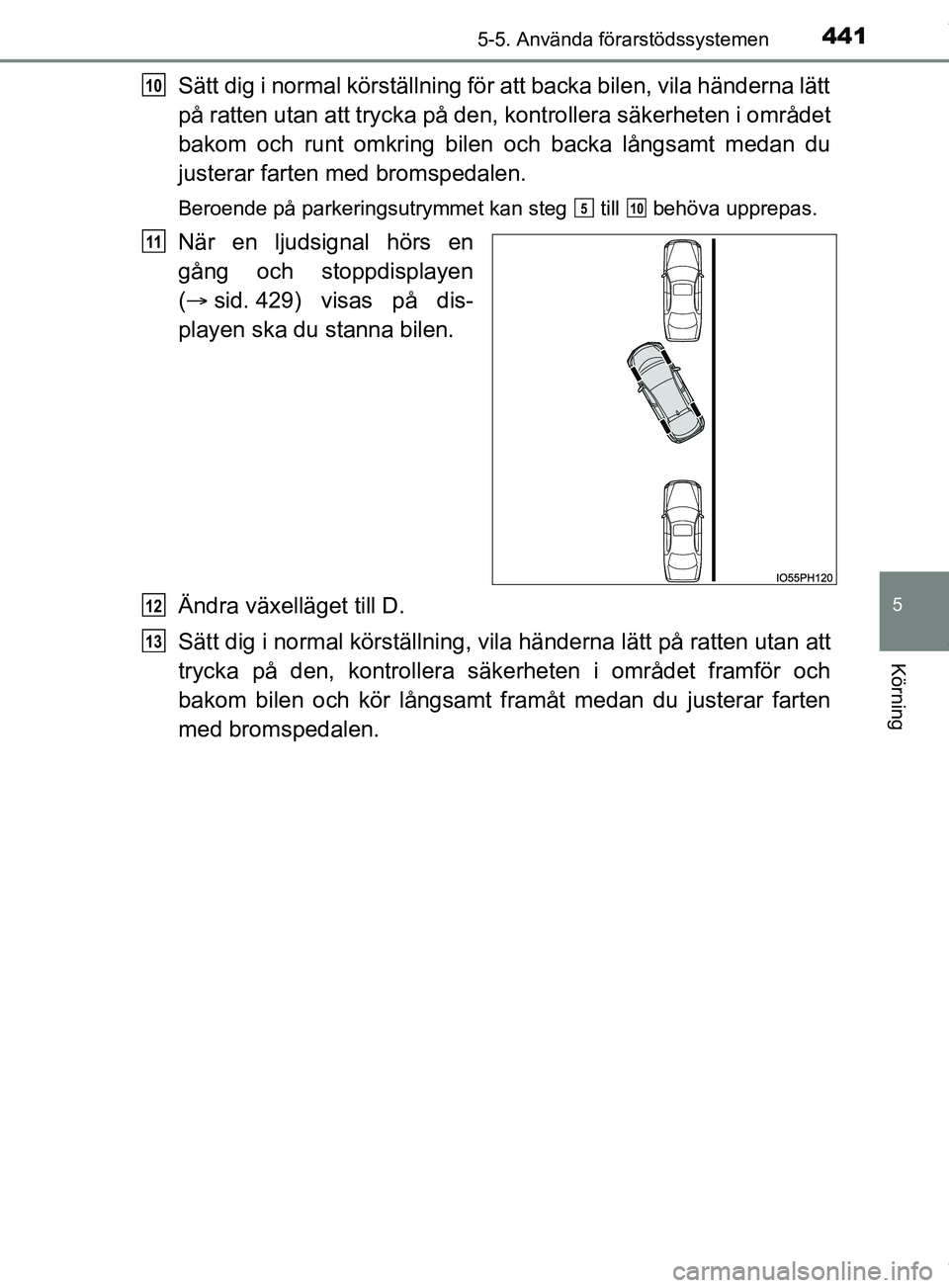

Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
När en ljudsignal hörs en
gång och stoppdisplayen
(  sid. 429) visas på dis-
playen ska du stanna bilen.
Ändra växelläget till D.
Sätt dig i normal körställning, vi la händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och
bakom bilen och kör långsamt framåt medan du justerar farten
med bromspedalen.
10
510
11
12
13
OM47C99SE.book Page 441 Tuesday, July 17, 2018 12:40 PM

4425-5. Använda förarstödssystemen
OM47C99SE

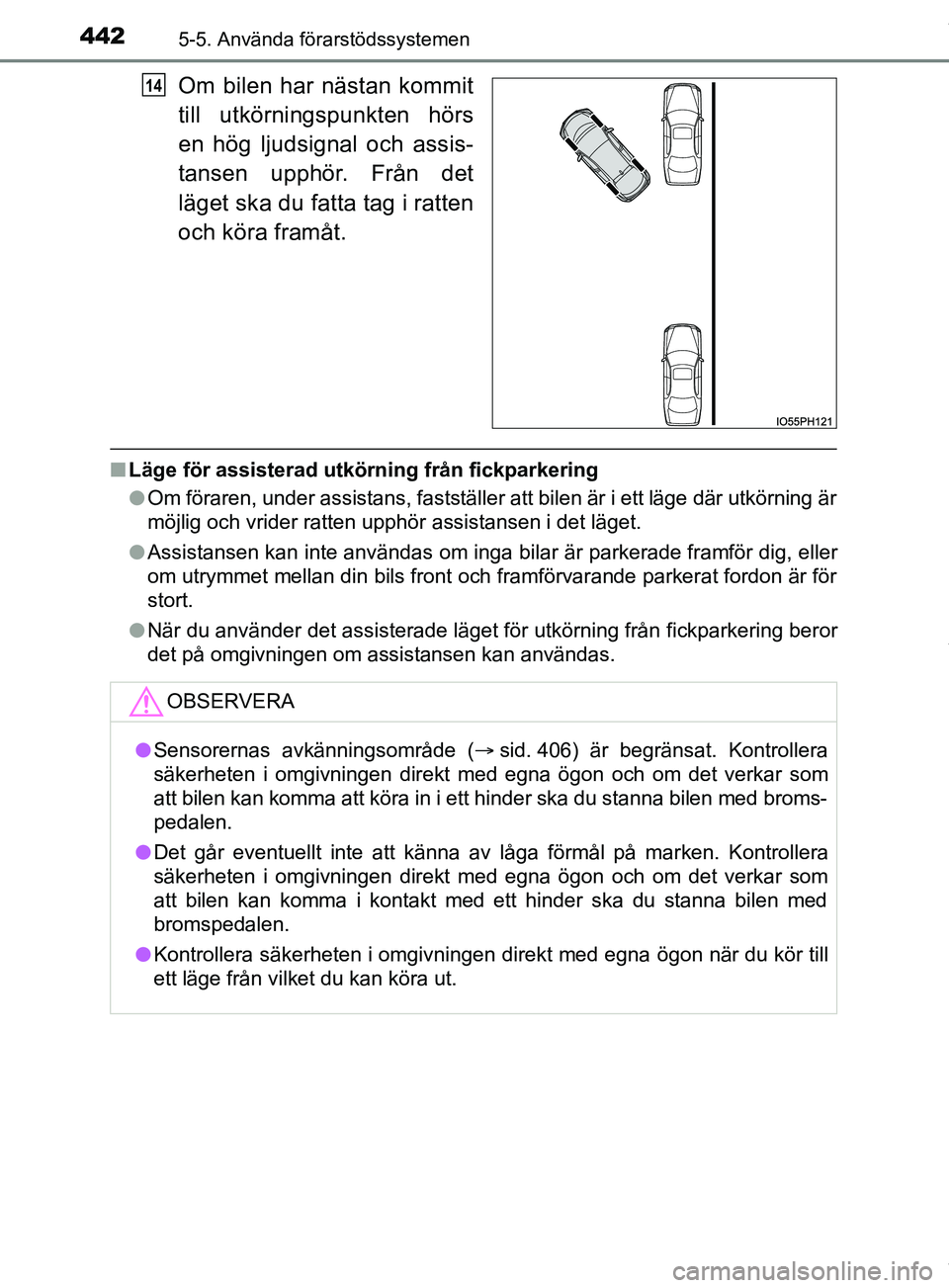

Om bilen har nästan kommit
till utkörningspunkten hörs
en hög ljudsignal och assis-
tansen upphör. Från det
läget ska du fatta tag i ratten
och köra framåt.
nLäge för assisterad utkörn ing från fickparkering
l Om föraren, under assistans, fastställer att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör assistansen i det läget.
l Assistansen kan inte användas om inga bilar är parkerade framför dig, eller
om utrymmet mellan din bils front oc h framförvarande parkerat fordon är för
stort.
l När du använder det assisterade läget för utkörning från fickparkering beror
det på omgivningen om assistansen kan användas.
14
OBSERVERA
lSensorernas avkänningsområde ( sid. 406) är begränsat. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma att köra in i ett hinder ska du stanna bilen med broms-
pedalen.
l Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
l Kontrollera säkerheten i omgivningen direkt med egna ögon när du kör till
ett läge från vilket du kan köra ut.
OM47C99SE.book Page 442 Tuesday, July 17, 2018 12:40 PM

4435-5. Använda förarstödssystemen
OM47C99SE
5
Körning

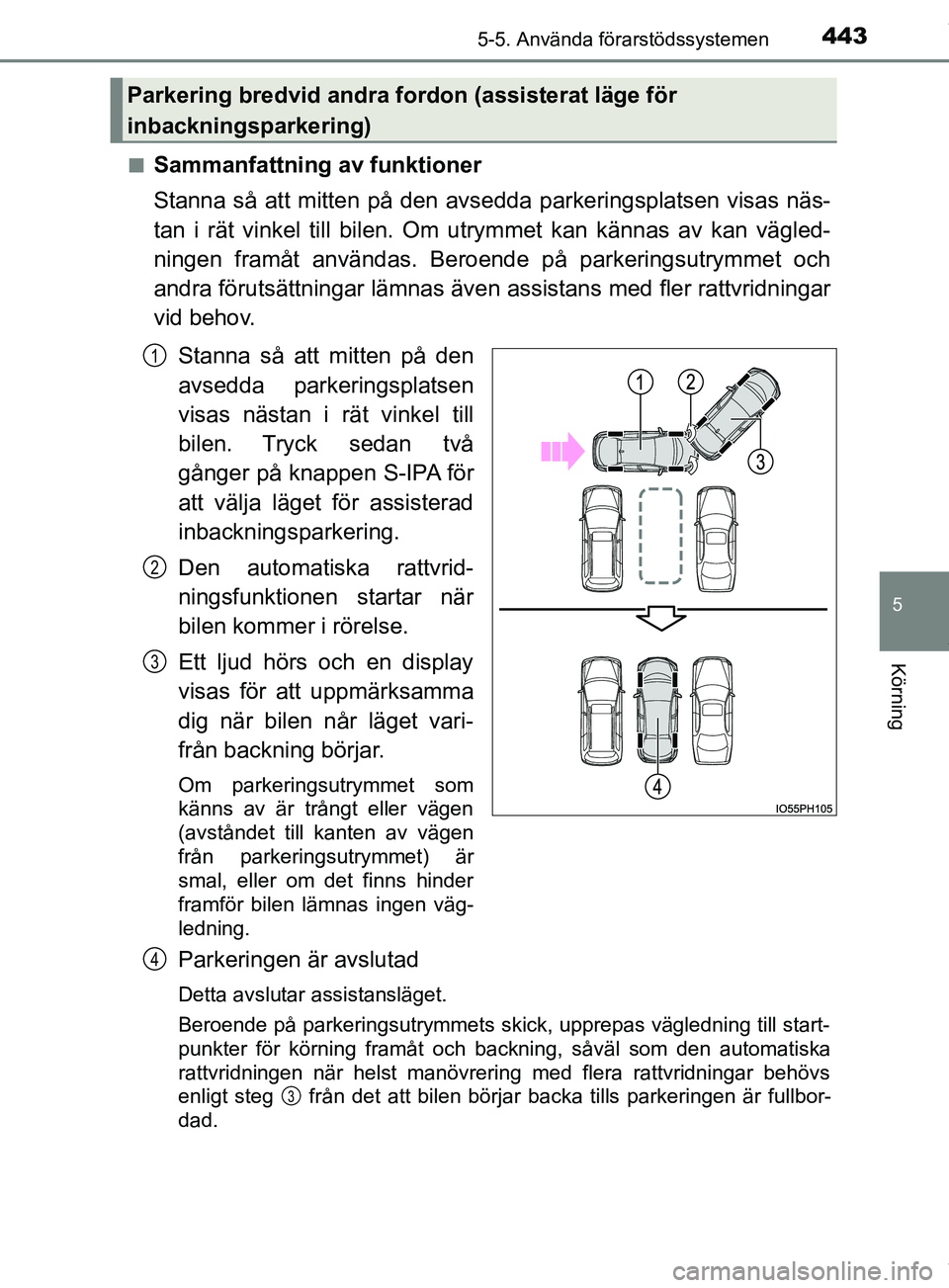

nSammanfattning av funktioner
Stanna så att mitten på den avsedda parkeringsplatsen visas näs-
tan i rät vinkel till bilen. Om utrymmet kan kännas av kan vägled-
ningen framåt användas. Beroend e på parkeringsutrymmet och
andra förutsättningar lämnas även assistans med fler rattvridningar
vid behov.
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till
bilen. Tryck sedan två
gånger på knappen S-IPA för
att välja läget för assisterad
inbackningsparkering.
Den automatiska rattvrid-
ningsfunktionen startar när
bilen kommer i rörelse.
Ett ljud hörs och en display
visas för att uppmärksamma
dig när bilen når läget vari-
från backning börjar.
Om parkeringsutrymmet som
känns av är trångt eller vägen
(avståndet till kanten av vägen
från parkeringsutrymmet) är
smal, eller om det finns hinder
framför bilen lämnas ingen väg-
ledning.
Parkeringen är avslutad
Detta avslutar assistansläget.
Beroende på parkeringsutrymmets skick, upprepas vägledning till start-
punkter för körning framåt och backning, såväl som den automatiska
rattvridningen när helst manövrering med flera rattvridningar behövs
enligt steg från det att bilen börjar backa tills parkeringen är fullbor-
dad.
Parkering bredvid andra fo rdon (assisterat läge för
inbackningsparkering)
1
2
3
4
3
OM47C99SE.book Page 443 Tuesday, July 17, 2018 12:40 PM

4445-5. Använda förarstödssystemen
OM47C99SEn
Parkering
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till
bilen. Tryck sedan på knap-
pen S-IPA två gånger och
kontrollera att displayen på
informationsskärmen växlar
till ”Back-in-Parking”.
lGör en visuell kontroll av
området i pilens riktning
som indikerar riktningen för
den automatiska rattvrid-
ningen och den avsedda
parkeringsplatsen på dis-
playen.
l Läget växlar för varje gång
du trycker på knappen S-
IPA. ( sid. 428)
l Om växelläget inte är i D eller B växlar inte skärmen till visning
av ”Back-in Parking”.
l När bilens hastighet har känts av växlar skärmen till visning av
”Parallel Parking”. Stanna bilen helt och tryck på knappen S-
IPA igen för att växla till visning av skärmen ”Back-in Parking”.
l Körriktningsvisarspaken ( sid. 315) kan användas för att
välja om du vill parkera till vänster eller höger.
l Systemet kan inte användas om parkeringsplatsen är trång
eller om det inte finns tillräck lig yta där assistansen kan fung-
era. Se anvisningarna om att använda en annan parkerings-
plats som visas på informationsdisplayen.
1 m
1
OM47C99SE.book Page 444 Tuesday, July 17, 2018 12:40 PM

4455-5. Använda förarstödssystemen
OM47C99SE
5
Körning

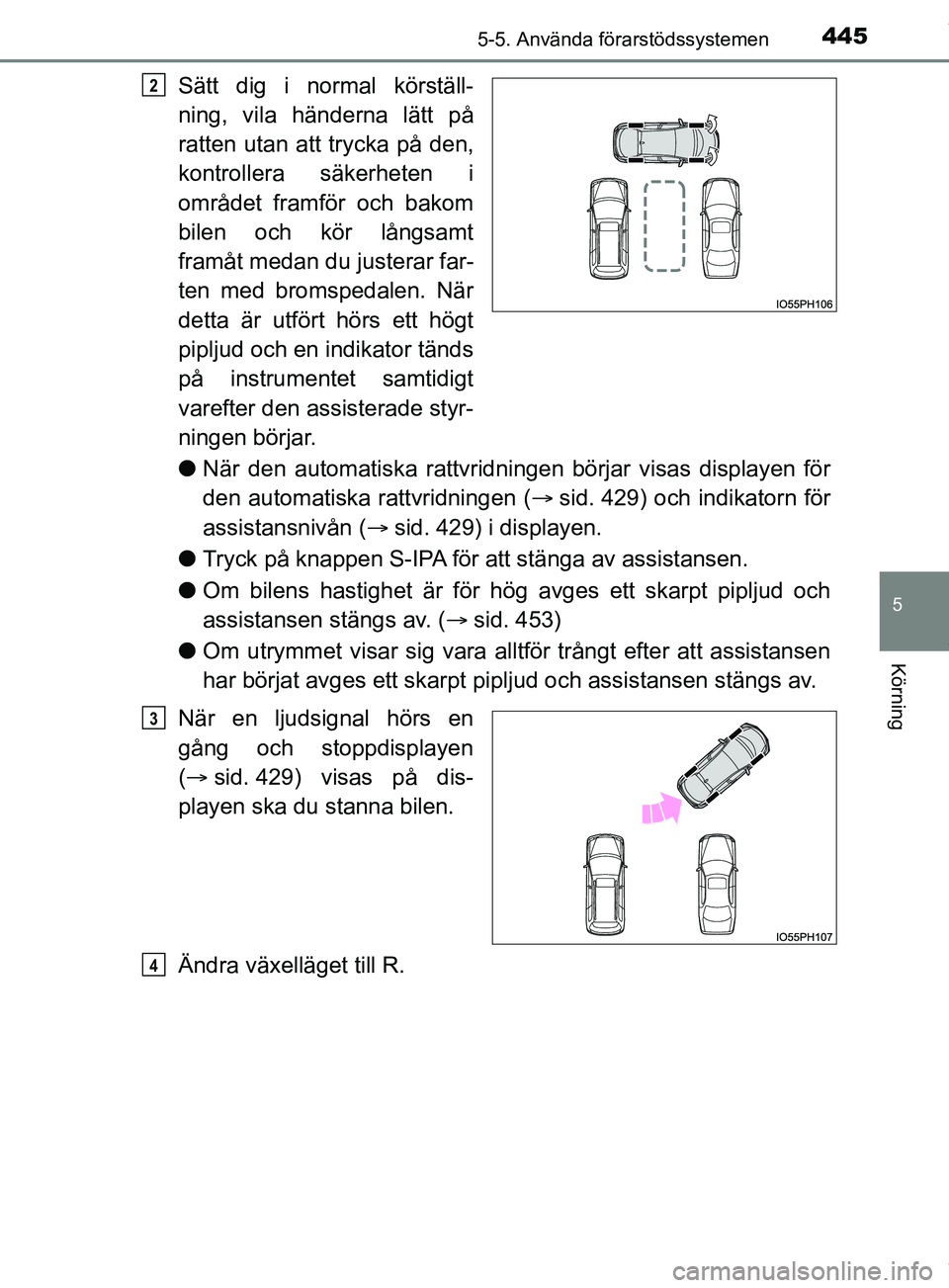

Sätt dig i normal körställ-
ning, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i
området framför och bakom
bilen och kör långsamt
framåt medan du justerar far-
ten med bromspedalen. När
detta är utfört hörs ett högt
pipljud och en indikator tänds
på instrumentet samtidigt
varefter den assisterade styr-
ningen börjar.
lNär den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen ( sid. 429) och indikatorn för
assistansnivån ( sid. 429) i displayen.
l Tryck på knappen S-IPA för att stänga av assistansen.
l Om bilens hastighet är för hög avges ett skarpt pipljud och
assistansen stängs av. ( sid. 453)
l Om utrymmet visar sig vara all tför trångt efter att assistansen
har börjat avges ett skarpt pip ljud och assistansen stängs av.
När en ljudsignal hörs en
gång och stoppdisplayen
(  sid. 429) visas på dis-
playen ska du stanna bilen.
Ändra växelläget till R.2
3
4
OM47C99SE.book Page 445 Tuesday, July 17, 2018 12:40 PM

4465-5. Använda förarstödssystemen
OM47C99SE

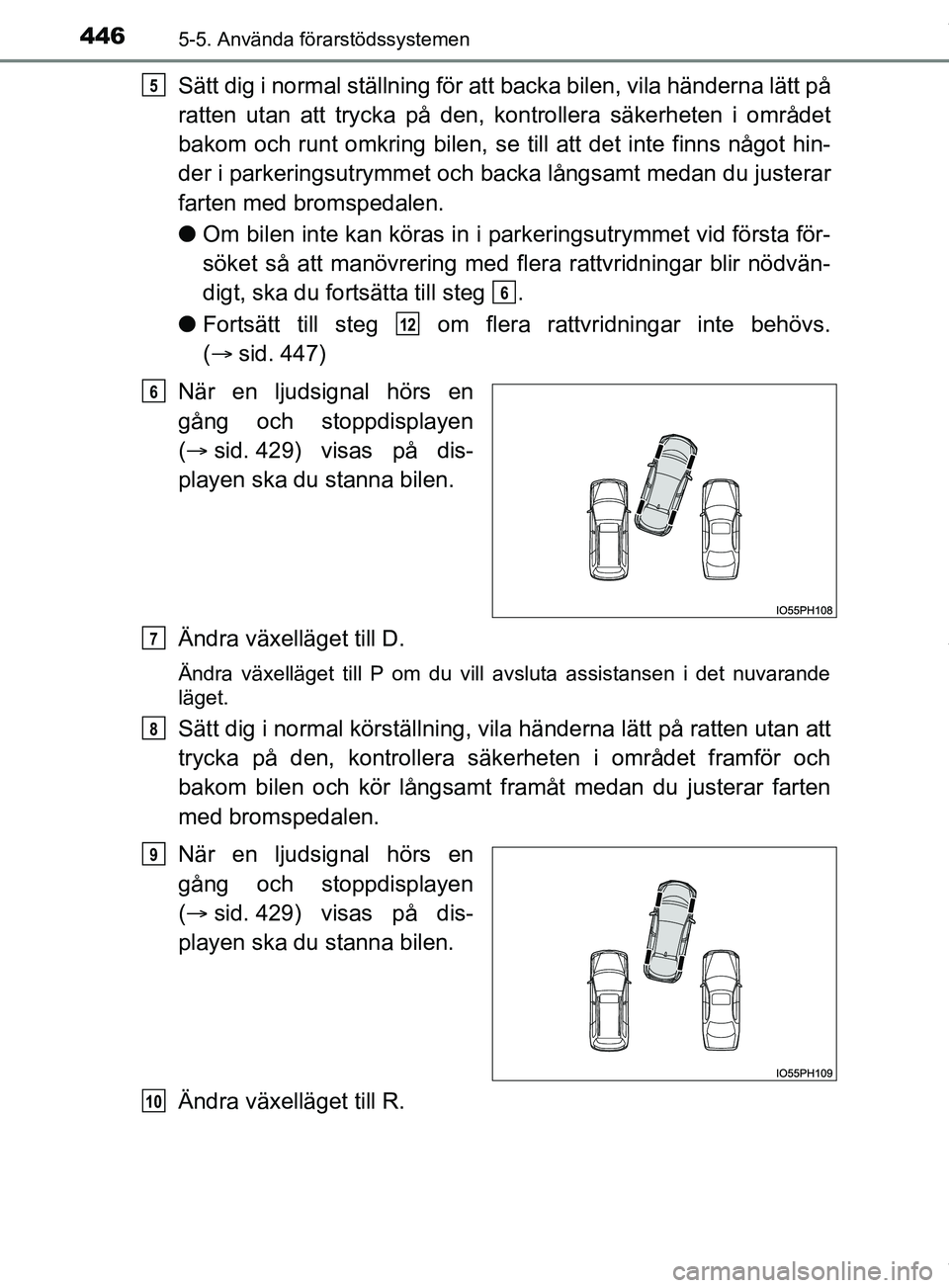

Sätt dig i normal ställning för att backa bilen, vila händerna lätt på
ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen, se till att det inte finns något hin-
der i parkeringsutrymmet och backa långsamt medan du justerar
farten med bromspedalen.
l Om bilen inte kan köras in i pa rkeringsutrymmet vid första för-
söket så att manövrering med fler a rattvridningar blir nödvän-
digt, ska du fortsätta till steg .
l Fortsätt till steg om flera rattvridningar inte behövs.
( sid. 447)
När en ljudsignal hörs en
gång och stoppdisplayen
(  sid. 429) visas på dis-
playen ska du stanna bilen.
Ändra växelläget till D.
Ändra växelläget till P om du vill avsluta assistansen i det nuvarande
läget.
Sätt dig i normal körställning, vi la händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och
bakom bilen och kör långsamt framåt medan du justerar farten
med bromspedalen.
När en ljudsignal hörs en
gång och stoppdisplayen
(  sid. 429) visas på dis-
playen ska du stanna bilen.
Ändra växelläget till R.
5
6
12
6
7
8
9
10
OM47C99SE.book Page 446 Tuesday, July 17, 2018 12:40 PM

4475-5. Använda förarstödssystemen
OM47C99SE
5
Körning

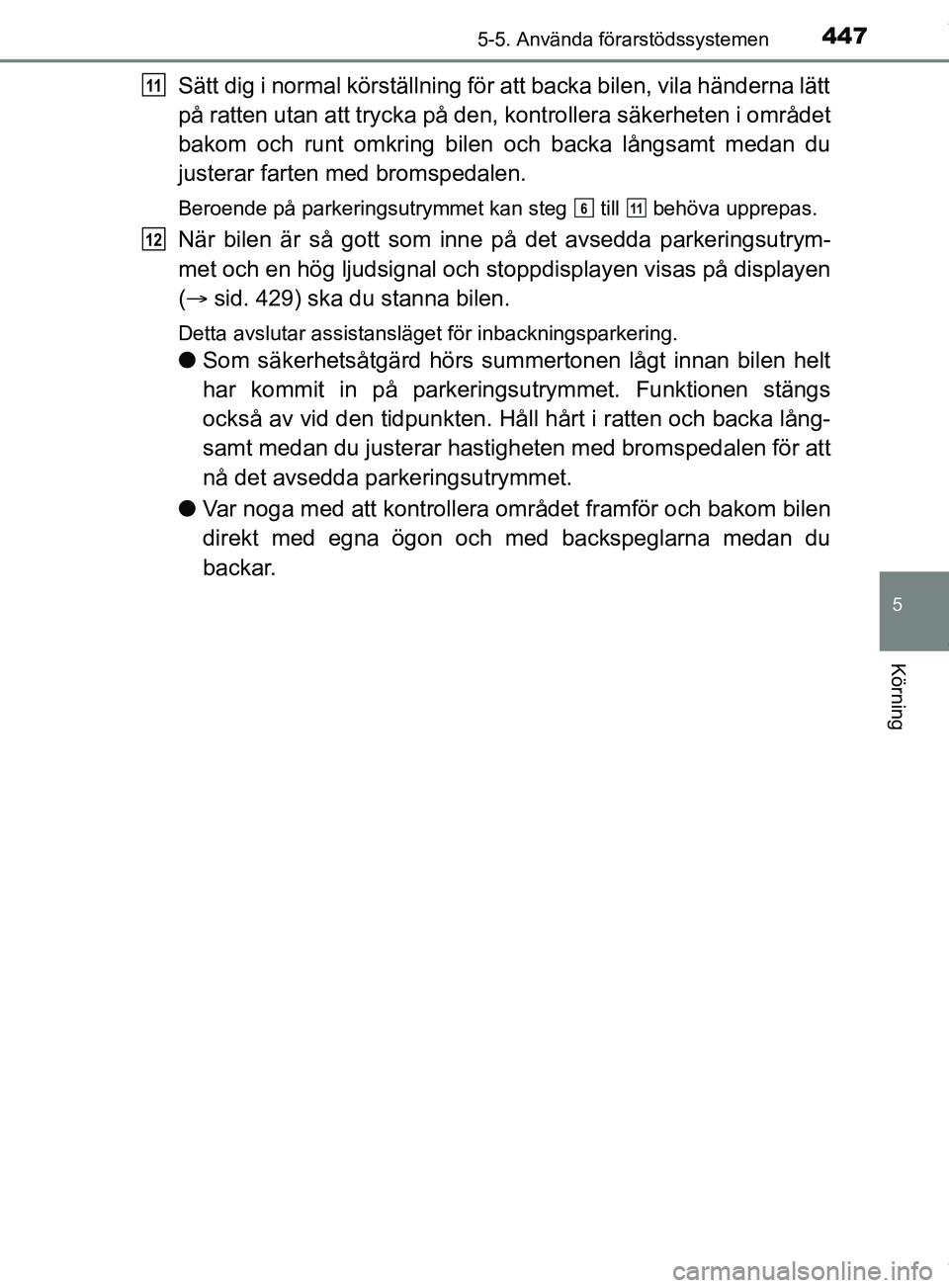

Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
När bilen är så gott som inne på det avsedda parkeringsutrym-
met och en hög ljudsignal och stoppdisplayen visas på displayen
(  sid. 429) ska du stanna bilen.
Detta avslutar assistansläget för inbackningsparkering.
lSom säkerhetsåtgärd hörs summertonen lågt innan bilen helt
har kommit in på parkeringsutrymmet. Funktionen stängs
också av vid den tidpunkten. Håll hårt i ratten och backa lång-
samt medan du justerar hastigheten med bromspedalen för att
nå det avsedda parkeringsutrymmet.
l Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
11
611
12
OM47C99SE.book Page 447 Tuesday, July 17, 2018 12:40 PM

4485-5. Använda förarstödssystemen
OM47C99SE

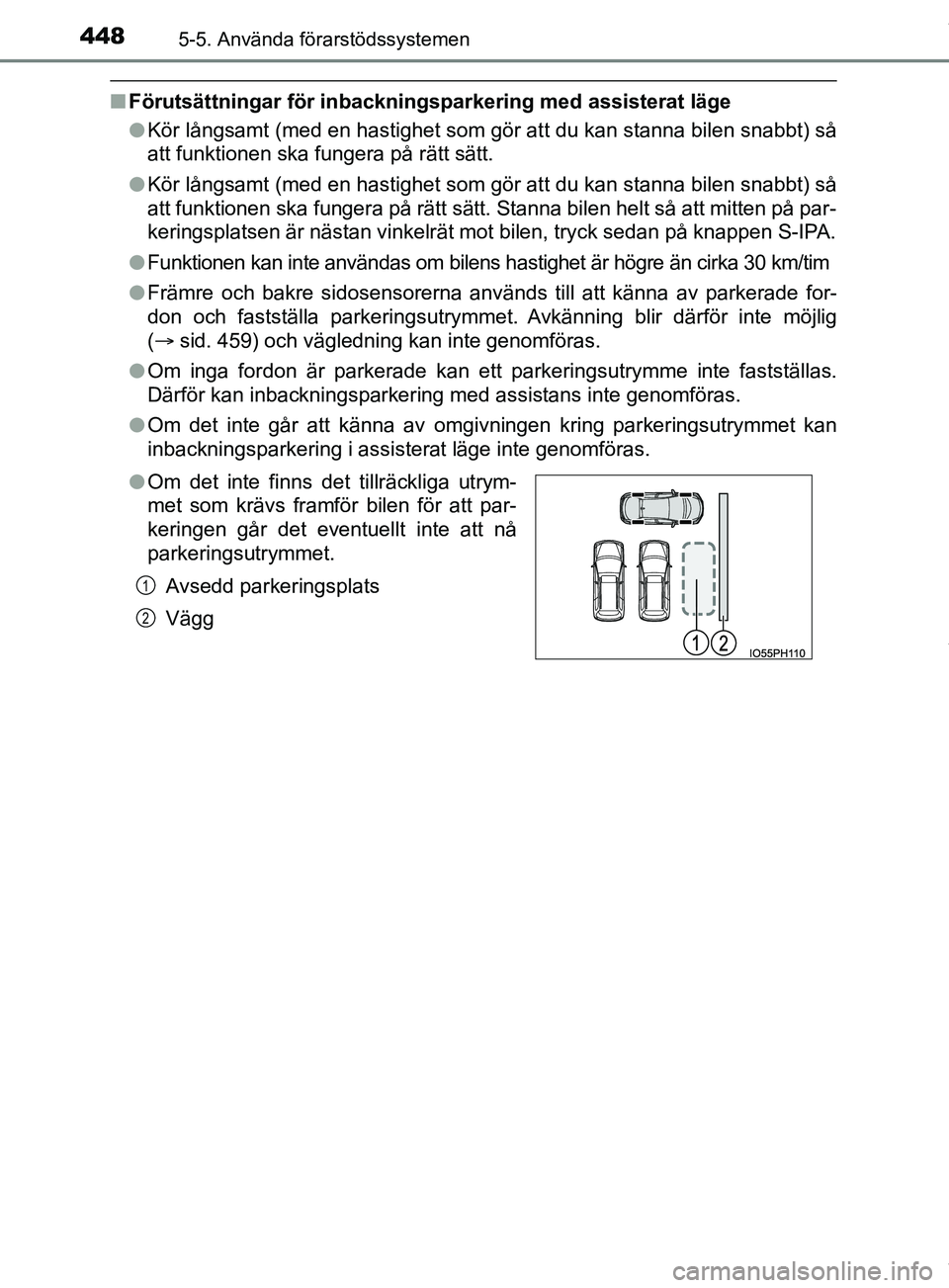

nFörutsättningar för inbackningsparkering med assisterat läge
lKör långsamt (med en hastighet som gör att du kan stanna bilen snabbt) så
att funktionen ska fungera på rätt sätt.
l Kör långsamt (med en hastighet som gör att du kan stanna bilen snabbt) så
att funktionen ska fungera på rätt sätt. Stanna bilen helt så att mitten på par-
keringsplatsen är nästan vinkelrät mot bilen, tryck sedan på knappen S-IPA.
l Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/tim
l Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(  sid. 459) och vägledning kan inte genomföras.
l Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan inbackningsparkering med assistans inte genomföras.
l Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
inbackningsparkering i assisterat läge inte genomföras.
l Om det inte finns det tillräckliga utrym-
met som krävs framför bilen för att par-
keringen går det eventuellt inte att nå
parkeringsutrymmet.
Avsedd parkeringsplats
Vägg
1
2
OM47C99SE.book Page 448 Tuesday, July 17, 2018 12:40 PM

4495-5. Använda förarstödssystemen
OM47C99SE
5
Körning

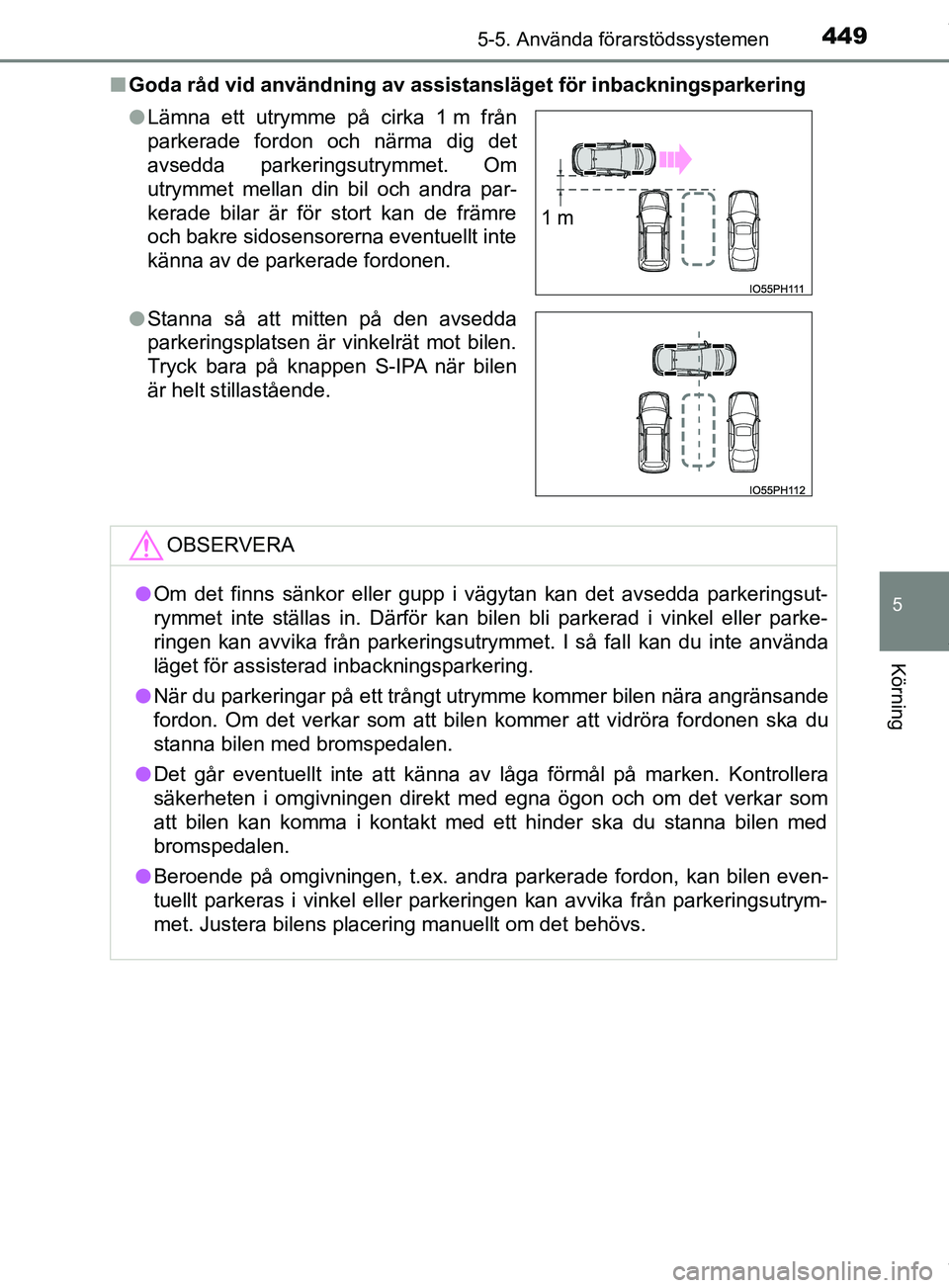

nGoda råd vid användning av assistansläget för inb ackningsparkering
l Lämna ett utrymme på cirka 1 m från
parkerade fordon och närma dig det
avsedda parkeringsutrymmet. Om
utrymmet mellan din bil och andra par-
kerade bilar är för stort kan de främre
och bakre sidosensorerna eventuellt inte
känna av de parkerade fordonen.
l Stanna så att mitten på den avsedda
parkeringsplatsen är vinkelrät mot bilen.
Tryck bara på knappen S-IPA när bilen
är helt stillastående.
OBSERVERA
lOm det finns sänkor eller gupp i vägytan kan det avsedda parkeringsut-
rymmet inte ställas in. Därför kan bilen bli parkerad i vinkel eller parke-
ringen kan avvika från parkeringsutrymmet. I så fall kan du inte använda
läget för assisterad inbackningsparkering.
l När du parkeringar på ett trångt utrymme kommer bilen nära angränsande
fordon. Om det verkar som att bilen kommer att vidröra fordonen ska du
stanna bilen med bromspedalen.
l Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
l Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen even-
tuellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrym-
met. Justera bilens placering manuellt om det behövs.
1 m
OM47C99SE.book Page 449 Tuesday, July 17, 2018 12:40 PM

4505-5. Använda förarstödssystemen
OM47C99SE

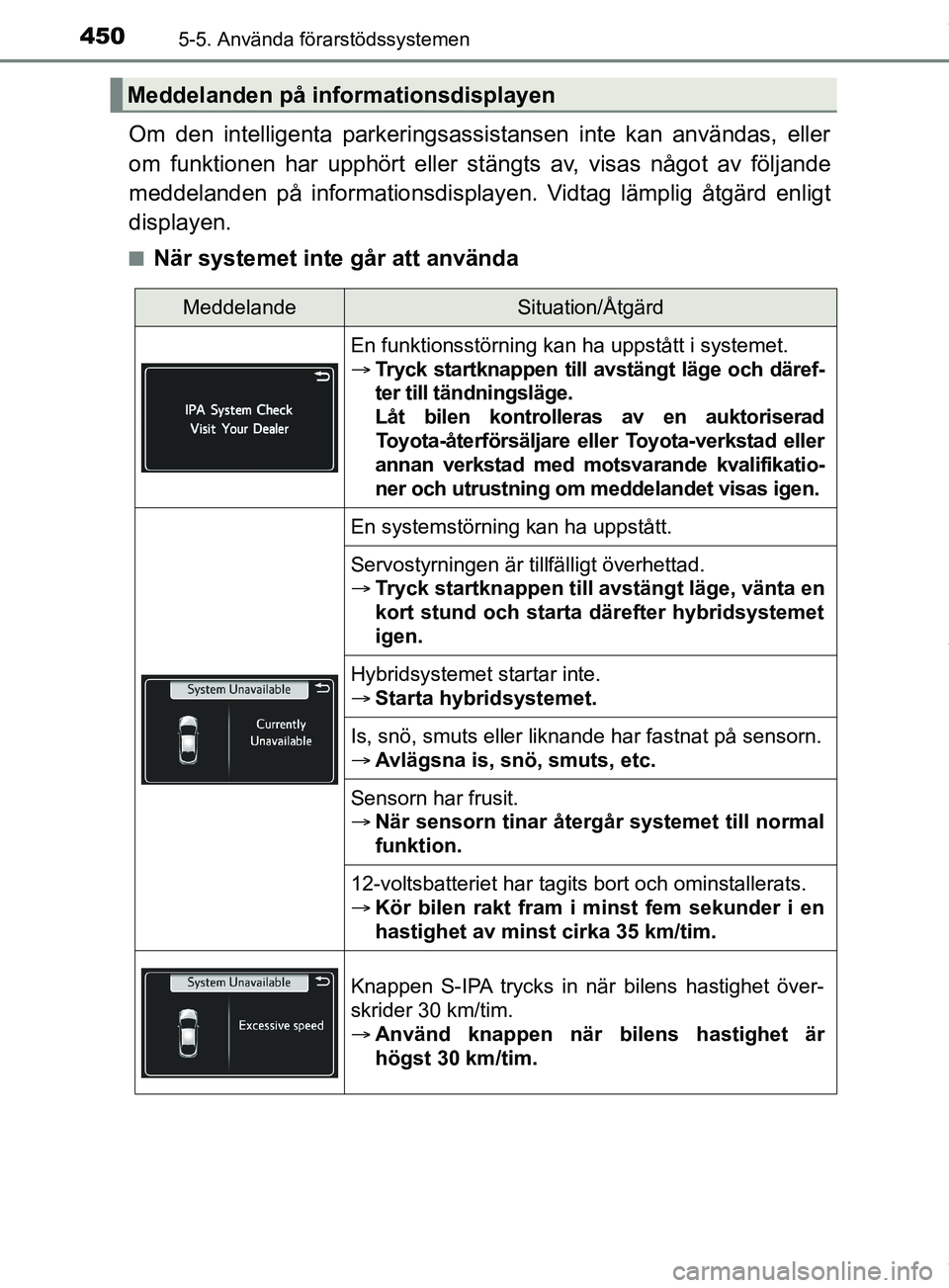

Om den intelligenta parkeringsassistansen inte kan användas, eller
om funktionen har upphört eller st ängts av, visas något av följande
meddelanden på informationsdisplaye n. Vidtag lämplig åtgärd enligt
displayen.
nNär systemet inte går att använda
Meddelanden på informationsdisplayen
MeddelandeSituation/Åtgärd
En funktionsstörning kan ha uppstått i systemet.
 Tryck startknappen till avstängt läge och däref-
ter till tändningsläge.
Låt bilen kontrolleras av en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikatio-
ner och utrustning om meddelandet visas igen.
En systemstörning kan ha uppstått.
Servostyrningen är tillfälligt överhettad.
Tryck startknappen till avstängt läge, vänta en
kort stund och starta därefter hybridsystemet
igen.
Hybridsystemet startar inte.
Starta hybridsystemet.
Is, snö, smuts eller liknande har fastnat på sensorn.
Avlägsna is, snö, smuts, etc.
Sensorn har frusit.
När sensorn tinar återgår systemet till normal
funktion.
12-voltsbatteriet har tagits bort och ominstallerats.
Kör bilen rakt fram i minst fem sekunder i en
hastighet av minst cirka 35 km/tim.
Knappen S-IPA trycks in när bilens hastighet över-
skrider 30 km/tim.
Använd knappen när bilens hastighet är
högst 30 km/tim.
OM47C99SE.book Page 450 Tuesday, July 17, 2018 12:40 PM
