4115-5. Använda förarstödssystemen
OM47C99SE
5
Körning

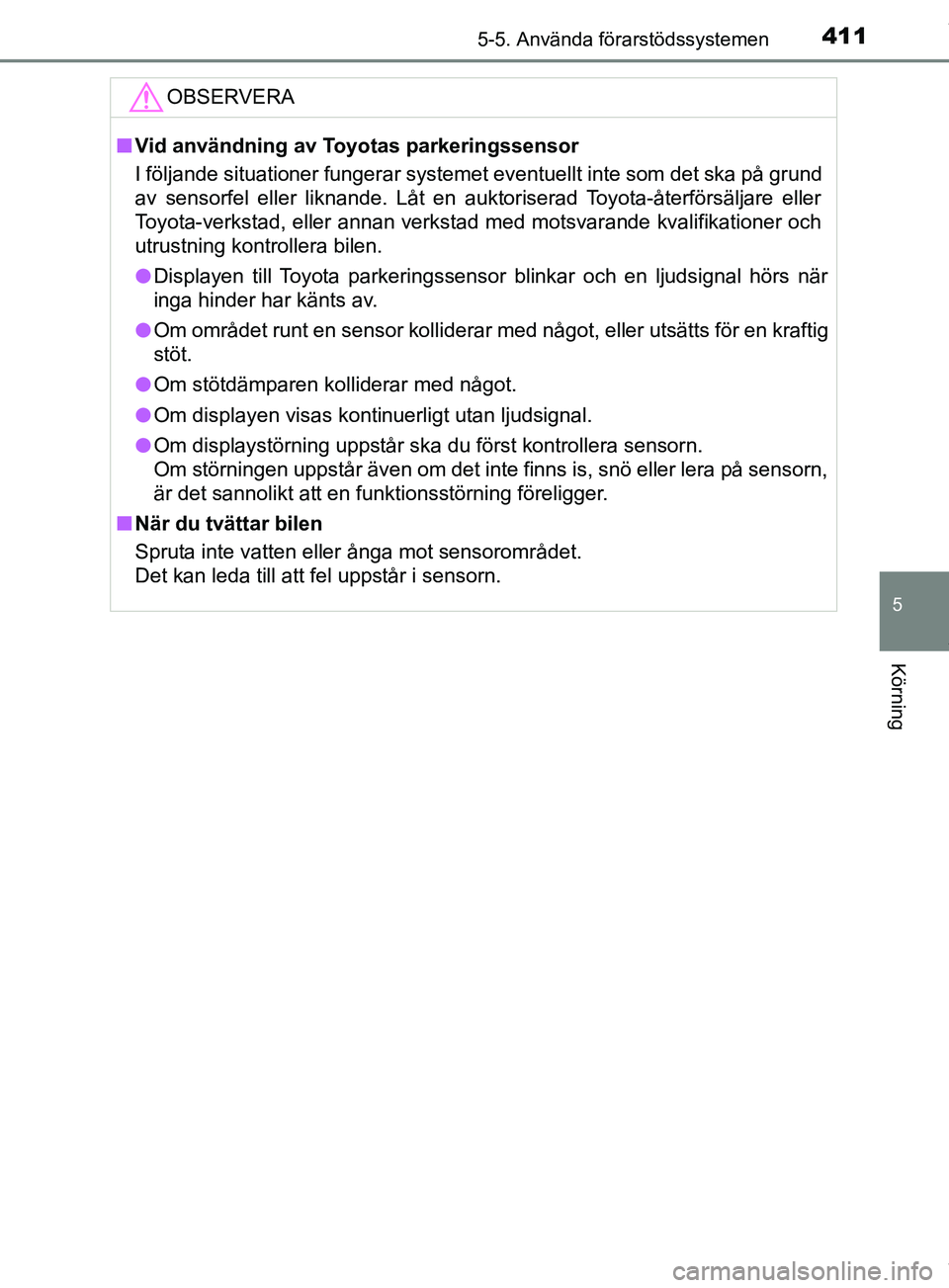

OBSERVERA
nVid användning av Toyo tas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
l Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
l Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
l Om stötdämparen kolliderar med något.
l Om displayen visas kontinuerligt utan ljudsignal.
l Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
n När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM47C99SE.book Page 411 Tuesday, July 17, 2018 12:40 PM

4125-5. Använda förarstödssystemen
OM47C99SE

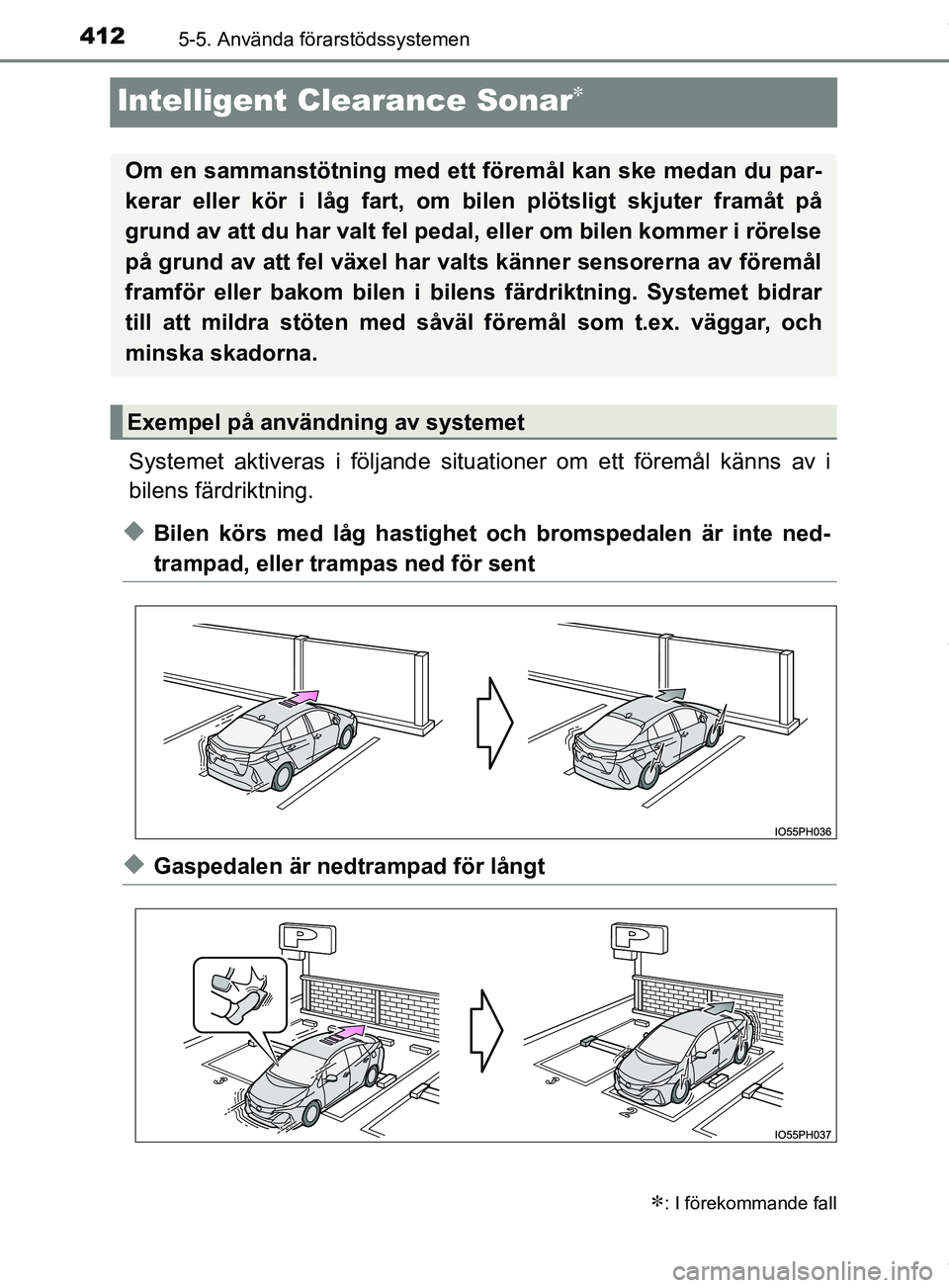

Intelligent Clearance Sonar
Systemet aktiveras i följande situationer om ett föremål känns av i
bilens färdriktning.
uBilen körs med låg hastighet och bromspedalen är inte ned-
trampad, eller trampas ned för sent
uGaspedalen är nedtrampad för långt
: I förekommande fall
Om en sammanstötning med ett föremål kan ske medan du par-
kerar eller kör i låg fart, om bilen plötsligt skjuter framåt på
grund av att du har valt fel pedal, eller om bilen kommer i rörelse
på grund av att fel växel har valts känner sensorerna av föremål
framför eller bakom bilen i bilens färdriktning. Systemet bidrar
till att mildra stöten med såväl föremål som t.ex. väggar, och
minska skadorna.
Exempel på användning av systemet
OM47C99SE.book Page 412 Tuesday, July 17, 2018 12:40 PM

4135-5. Använda förarstödssystemen
OM47C99SE
5
Körning

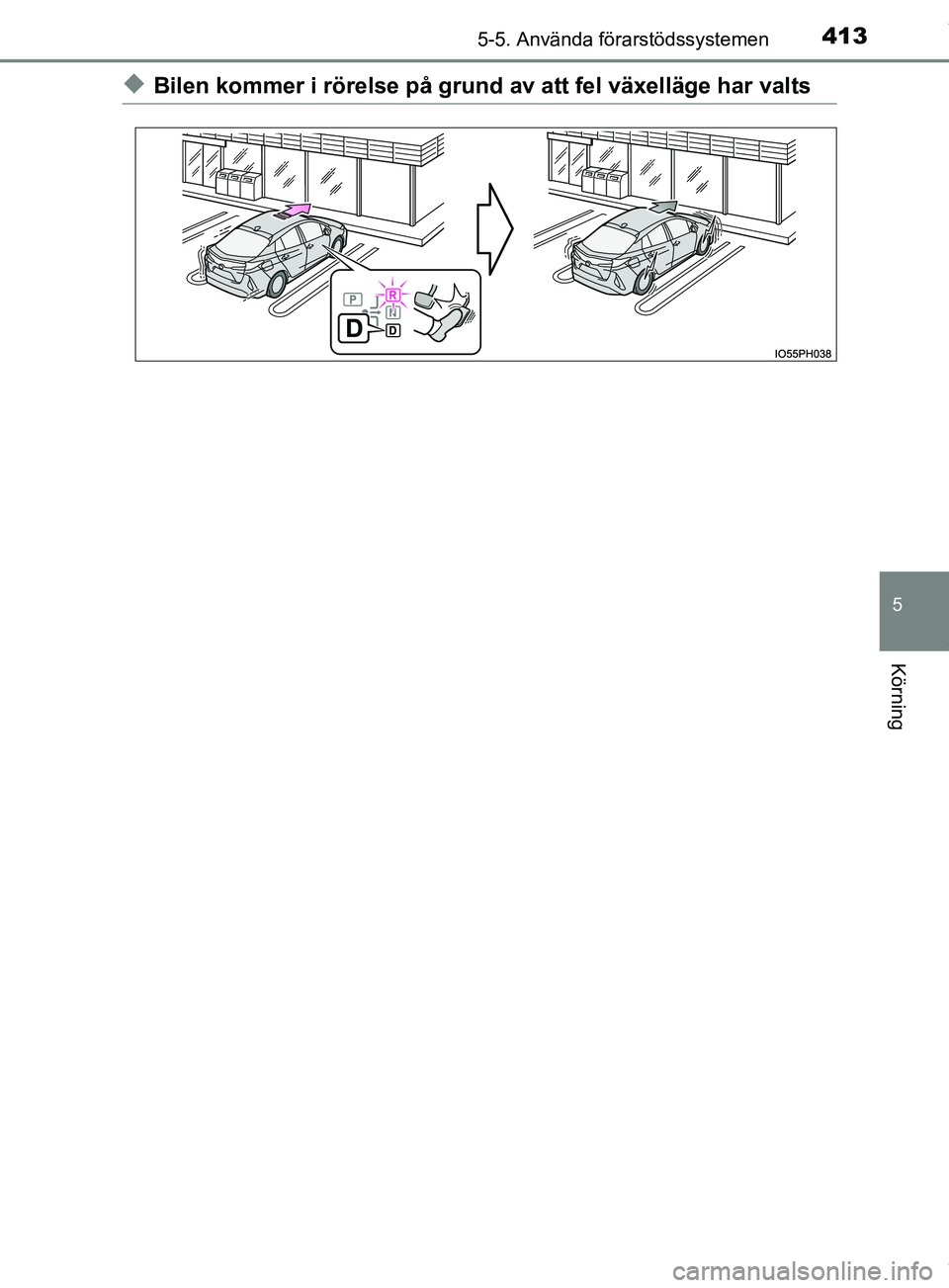

uBilen kommer i rörelse på grund av att fel växelläge har valts
OM47C99SE.book Page 413 Tuesday, July 17, 2018 12:40 PM

4145-5. Använda förarstödssystemen
OM47C99SE

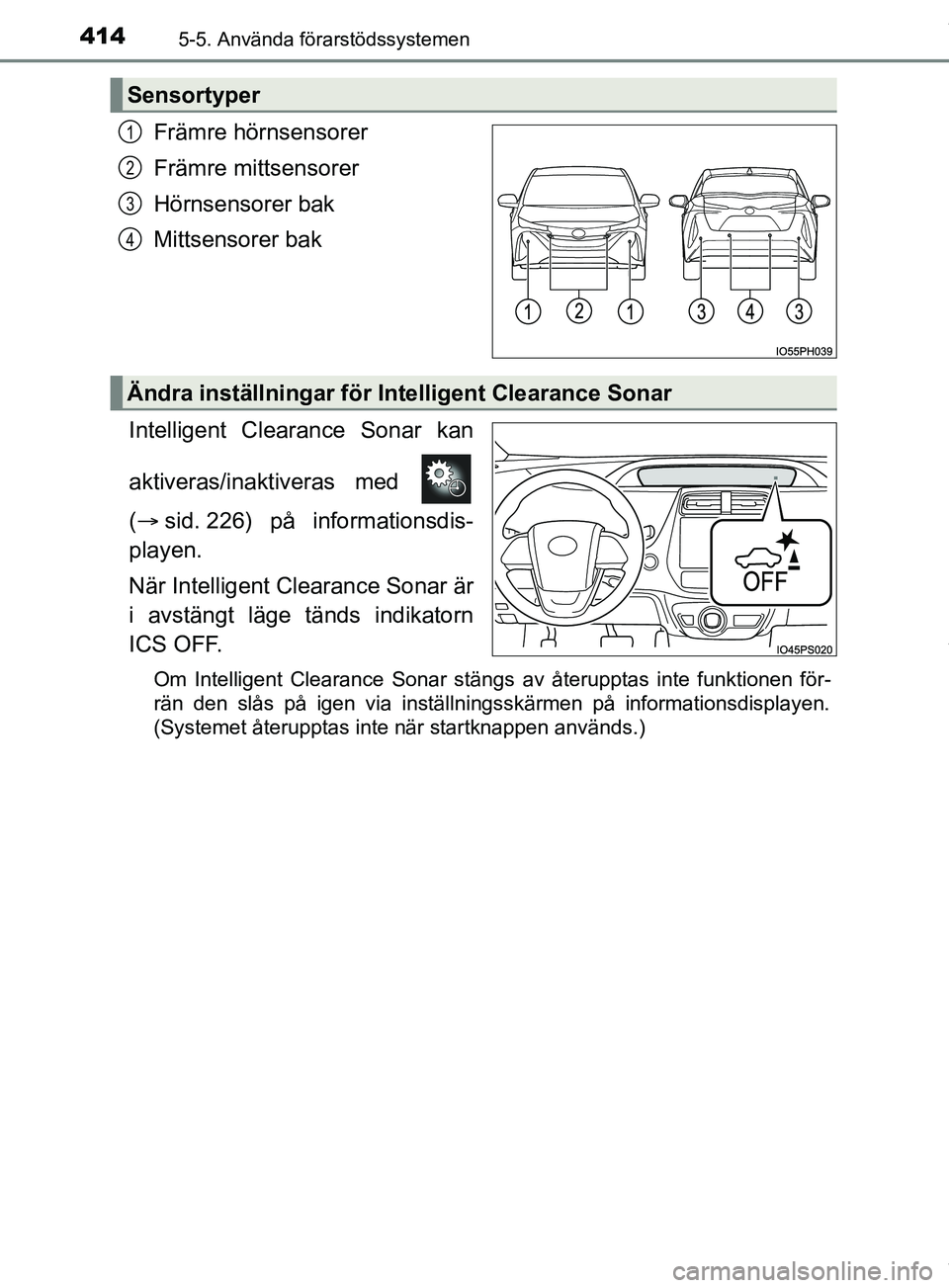

Främre hörnsensorer
Främre mittsensorer
Hörnsensorer bak
Mittsensorer bak
Intelligent Clearance Sonar kan
aktiveras/inaktiveras med
(  sid. 226) på informationsdis-
playen.
När Intelligent Clearance Sonar är
i avstängt läge tänds indikatorn
ICS OFF.
Om Intelligent Clearance Sonar stängs av återupptas inte funktionen för-
rän den slås på igen via inställningsskärmen på informationsdisplayen.
(Systemet återupptas inte när startknappen används.)
Sensortyper
1
2
3
4
Ändra inställningar för Intelligent Clearance Sonar
OM47C99SE.book Page 414 Tuesday, July 17, 2018 12:40 PM

4155-5. Använda förarstödssystemen
OM47C99SE
5
Körning
När Intelligent Clearance Sonar känner av ett föremål som sannolikt
kan orsaka en sammanstötning begränsas hybridsystemets uteffekt
så att en hastighetsökning dämpas. (Begränsning av hybridsystemets
uteffekt: A)
Om föraren fortsätter att trampa ned gaspedalen ansätts bromsarna
för att minska bilens hastighet. (Bromskontroll: B)

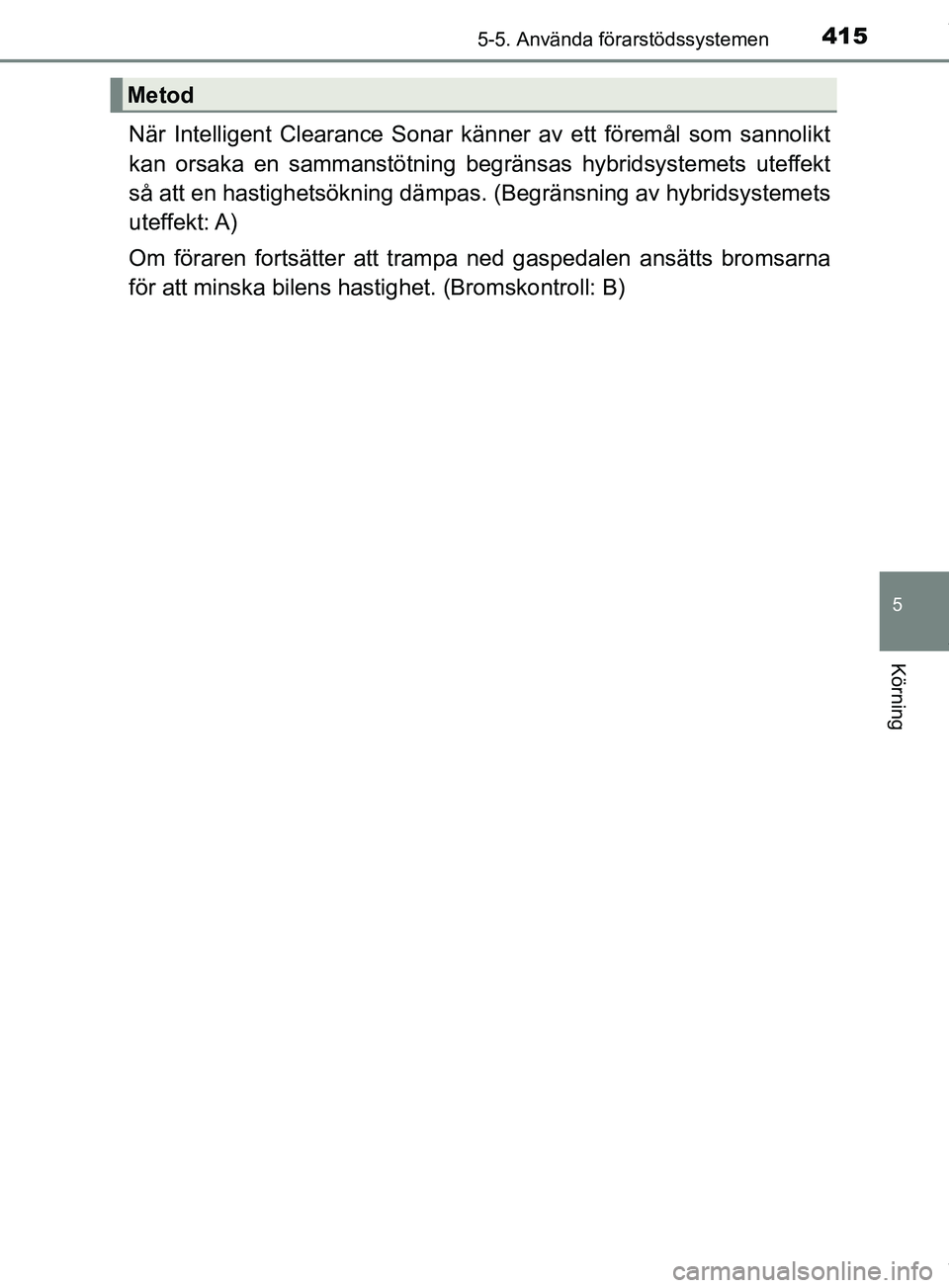

Metod
OM47C99SE.book Page 415 Tuesday, July 17, 2018 12:40 PM

4165-5. Använda förarstödssystemen
OM47C99SE

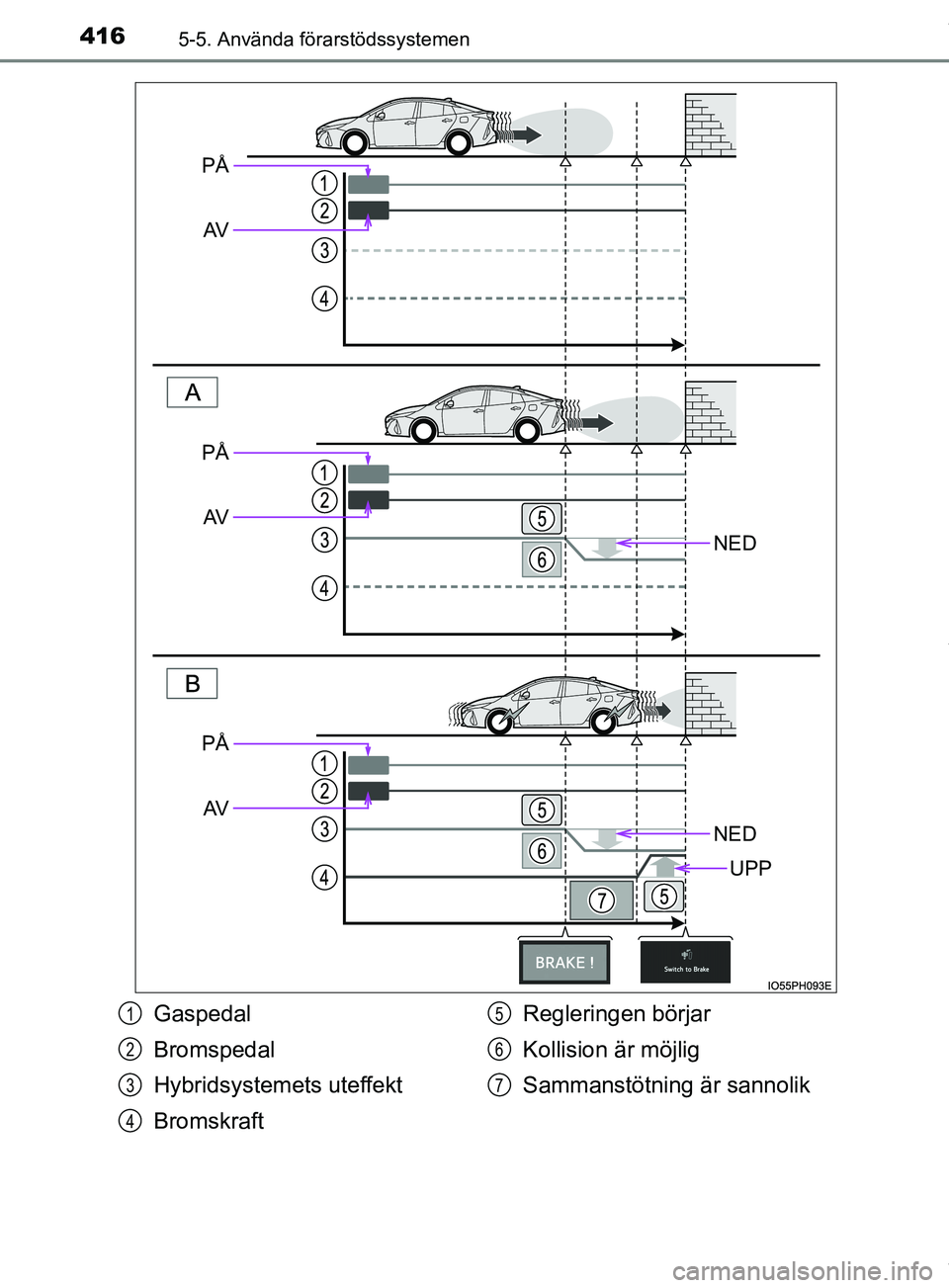

NED
NED
UPP
PÅAV
PÅAV
PÅ
AV
Gaspedal
Bromspedal
Hybridsystem ets uteffekt
Bromskraft Regleringen börjar
Kollision är möjlig
Sammanstötning är sannolik1
2
3
4
5
6
7
OM47C99SE.book Page 416 Tuesday, July 17, 2018 12:40 PM

4175-5. Använda förarstödssystemen
OM47C99SE
5
Körning

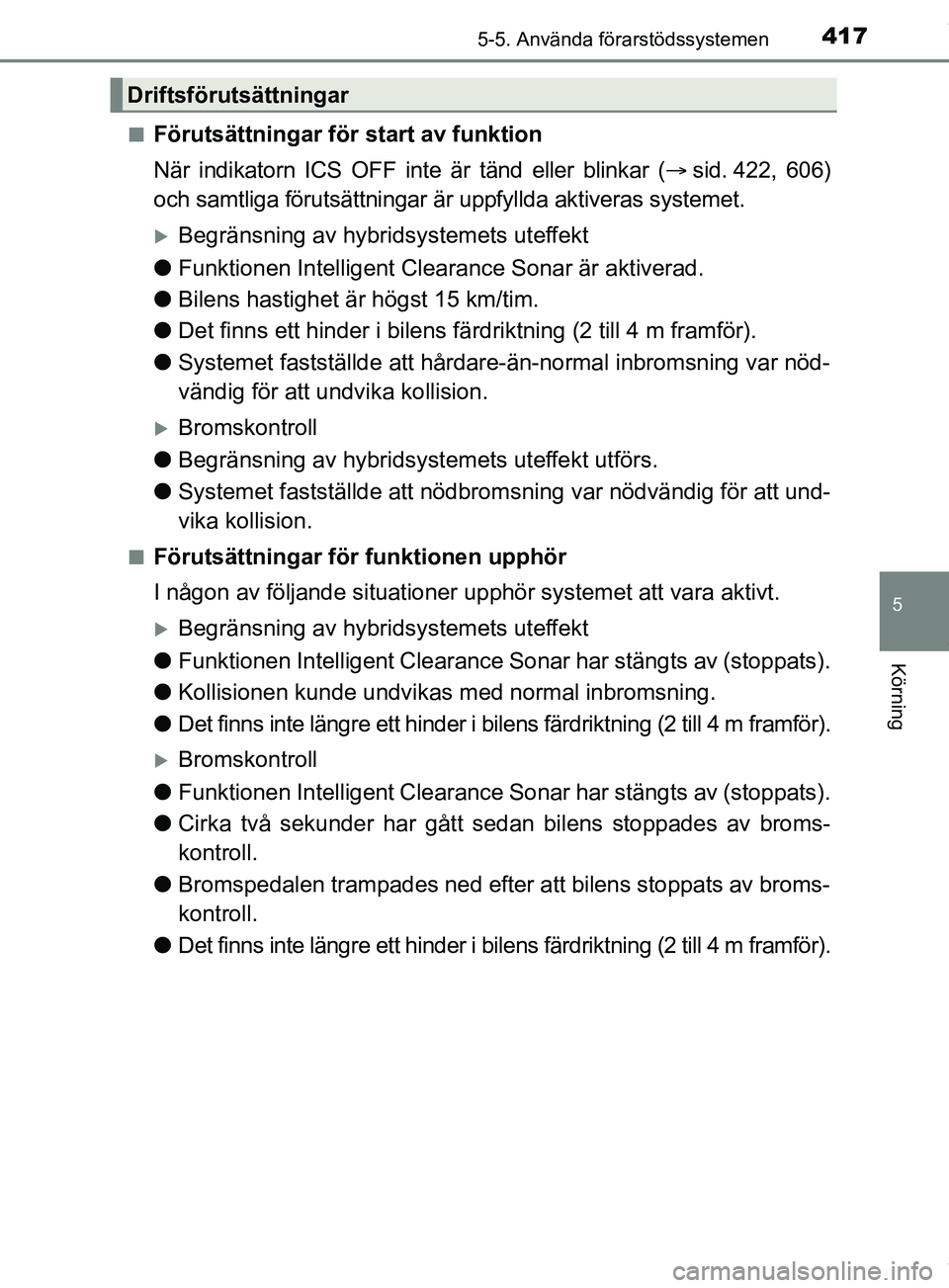

nFörutsättningar för start av funktion
När indikatorn ICS OFF inte är tänd eller blinkar (sid. 422, 606)
och samtliga förutsättningar är uppfyllda aktiveras systemet.
Begränsning av hybrid systemets uteffekt
l Funktionen Intelligent Clearance Sonar är aktiverad.
l Bilens hastighet är högst 15 km/tim.
l Det finns ett hinder i bilens fä rdriktning (2 till 4 m framför).
l Systemet fastställde att hårdare-än-normal inbromsning var nöd-
vändig för att undvika kollision.
Bromskontroll
l Begränsning av hybridsyst emets uteffekt utförs.
l Systemet fastställde att nödbro msning var nödvändig för att und-
vika kollision.
nFörutsättningar för funktionen upphör
I någon av följande situationer upphör systemet att vara aktivt.
Begränsning av hybrid systemets uteffekt
l Funktionen Intelligent Clearance Sonar har stängts av (stoppats).
l Kollisionen kunde undvikas med normal inbromsning.
l Det finns inte längre ett hinder i bilens färdriktning (2 till 4 m framför).
Bromskontroll
l Funktionen Intelligent Clearance Sonar har stängts av (stoppats).
l Cirka två sekunder har gått sedan bilens stoppades av broms-
kontroll.
l Bromspedalen trampades ned efter att bilens stoppats av broms-
kontroll.
l Det finns inte längre ett hinder i bilens färdriktning (2 till 4 m framför).
Driftsförutsättningar
OM47C99SE.book Page 417 Tuesday, July 17, 2018 12:40 PM

4185-5. Använda förarstödssystemen
OM47C99SE

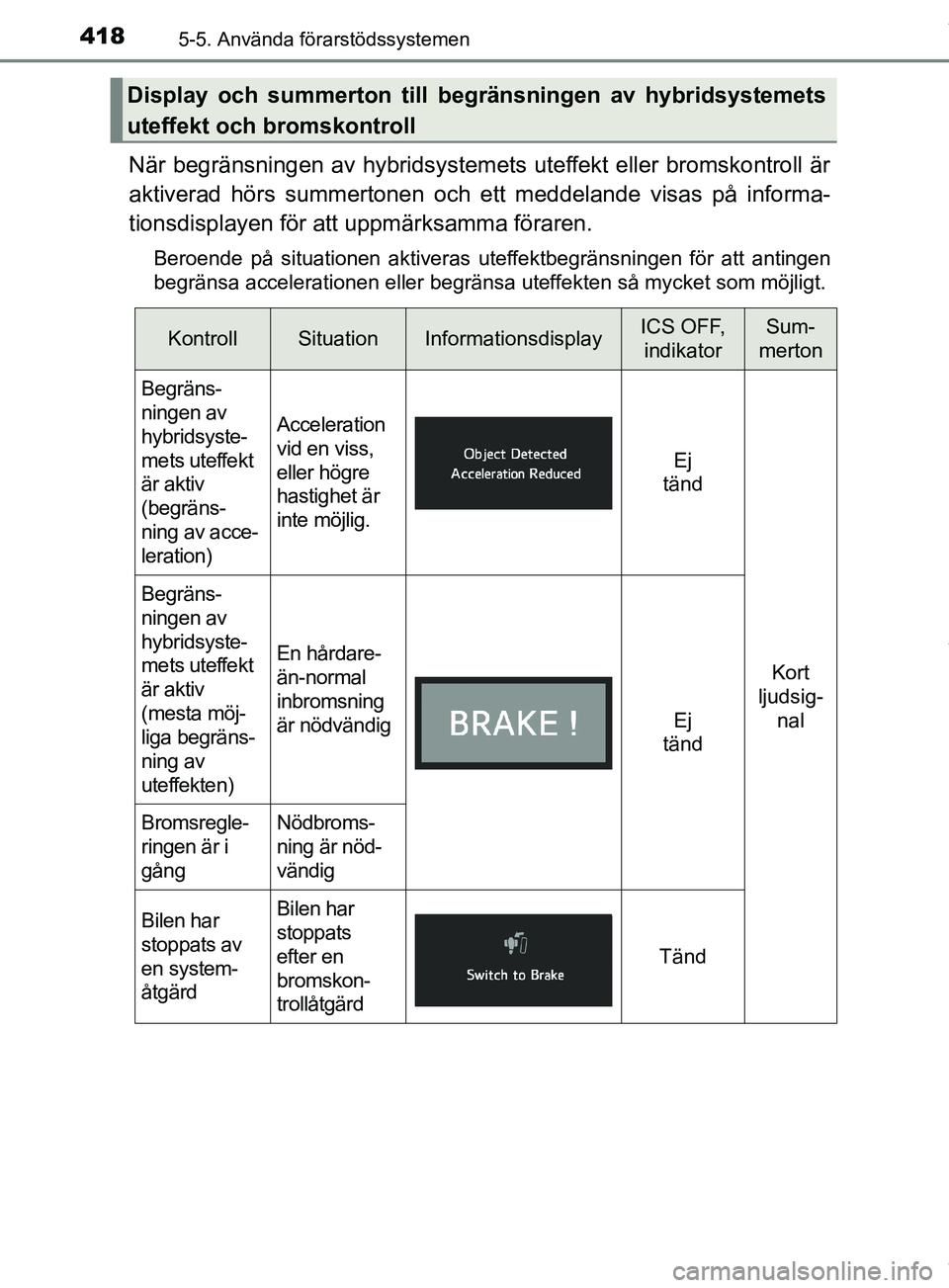

När begränsningen av hybridsystemets uteffekt eller bromskontroll är
aktiverad hörs summertonen och ett meddelande visas på informa-
tionsdisplayen för att uppmärksamma föraren.
Beroende på situationen aktiveras uteffektbegränsningen för att antingen
begränsa accelerationen eller begränsa uteffekten så mycket som möjligt.
Display och summerton till begränsningen av hybridsystemets
uteffekt och bromskontroll
KontrollSituationInformationsdisplay ICS OFF, indikatorSum-
merton
Begräns-
ningen av
hybridsyste-
mets uteffekt
är aktiv
(begräns-
ning av acce-
leration)
Acceleration
vid en viss,
eller högre
hastighet är
inte möjlig.
Ej
tänd
Kort
ljudsig-
nal
Begräns-
ningen av
hybridsyste-
mets uteffekt
är aktiv
(mesta möj-
liga begräns-
ning av
uteffekten)
En hårdare-
än-normal
inbromsning
är nödvändig
Ej
tänd
Bromsregle-
ringen är i
gångNödbroms-
ning är nöd-
vändig
Bilen har
stoppats av
en system-
åtgärdBilen har
stoppats
efter en
bromskon-
trollåtgärd
Tänd
OM47C99SE.book Page 418 Tuesday, July 17, 2018 12:40 PM

4195-5. Använda förarstödssystemen
OM47C99SE
5
Körning

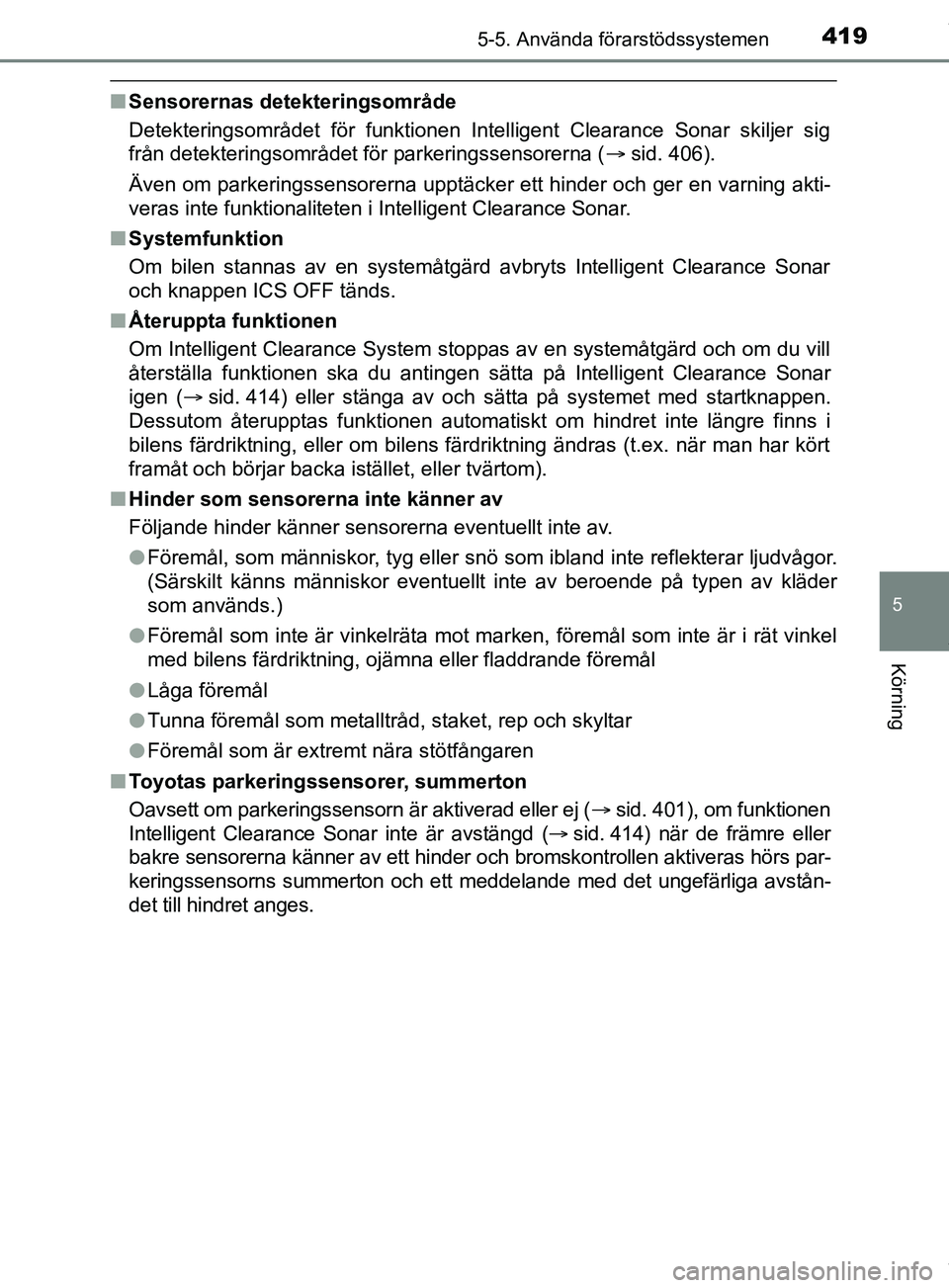

nSensorernas detekteringsområde
Detekteringsområdet för funktionen Intelligent Clearance Sonar skiljer sig
från detekteringsområdet för parkeringssensorerna ( sid. 406).
Även om parkeringssensorerna upptäcker ett hinder och ger en varning akti-
veras inte funktionaliteten i Intelligent Clearance Sonar.
n Systemfunktion
Om bilen stannas av en systemåtgärd avbryts Intelligent Clearance Sonar
och knappen ICS OFF tänds.
n Återuppta funktionen
Om Intelligent Clearance System stoppas av en systemåtgärd och om du vill
återställa funktionen ska du antingen sätta på Intelligent Clearance Sonar
igen ( sid. 414) eller stänga av och sätta på systemet med startknappen.
Dessutom återupptas funktionen automatiskt om hindret inte längre finns i
bilens färdriktning, eller om bilens färdriktning ändras (t.ex. när man har kört
framåt och börjar backa istället, eller tvärtom).
n Hinder som sensorerna inte känner av
Följande hinder känner sensorerna eventuellt inte av.
lFöremål, som människor, tyg eller snö som ibland inte reflekterar ljudvågor.
(Särskilt känns människor eventuellt inte av beroende på typen av kläder
som används.)
l Föremål som inte är vinkelräta mot marken, föremål som inte är i rät vinkel
med bilens färdriktning, ojämna eller fladdrande föremål
l Låga föremål
l Tunna föremål som metalltråd, staket, rep och skyltar
l Föremål som är extremt nära stötfångaren
n Toyotas parkeringssen sorer, summerton
Oavsett om parkeringssensorn är aktiverad eller ej ( sid. 401), om funktionen
Intelligent Clearance Sonar inte är avstängd ( sid. 414) när de främre eller
bakre sensorerna känner av ett hinder och bromskontrollen aktiveras hörs par-
keringssensorns summerton och ett meddelande med det ungefärliga avstån-
det till hindret anges.
OM47C99SE.book Page 419 Tuesday, July 17, 2018 12:40 PM

4205-5. Använda förarstödssystemen
OM47C99SEn

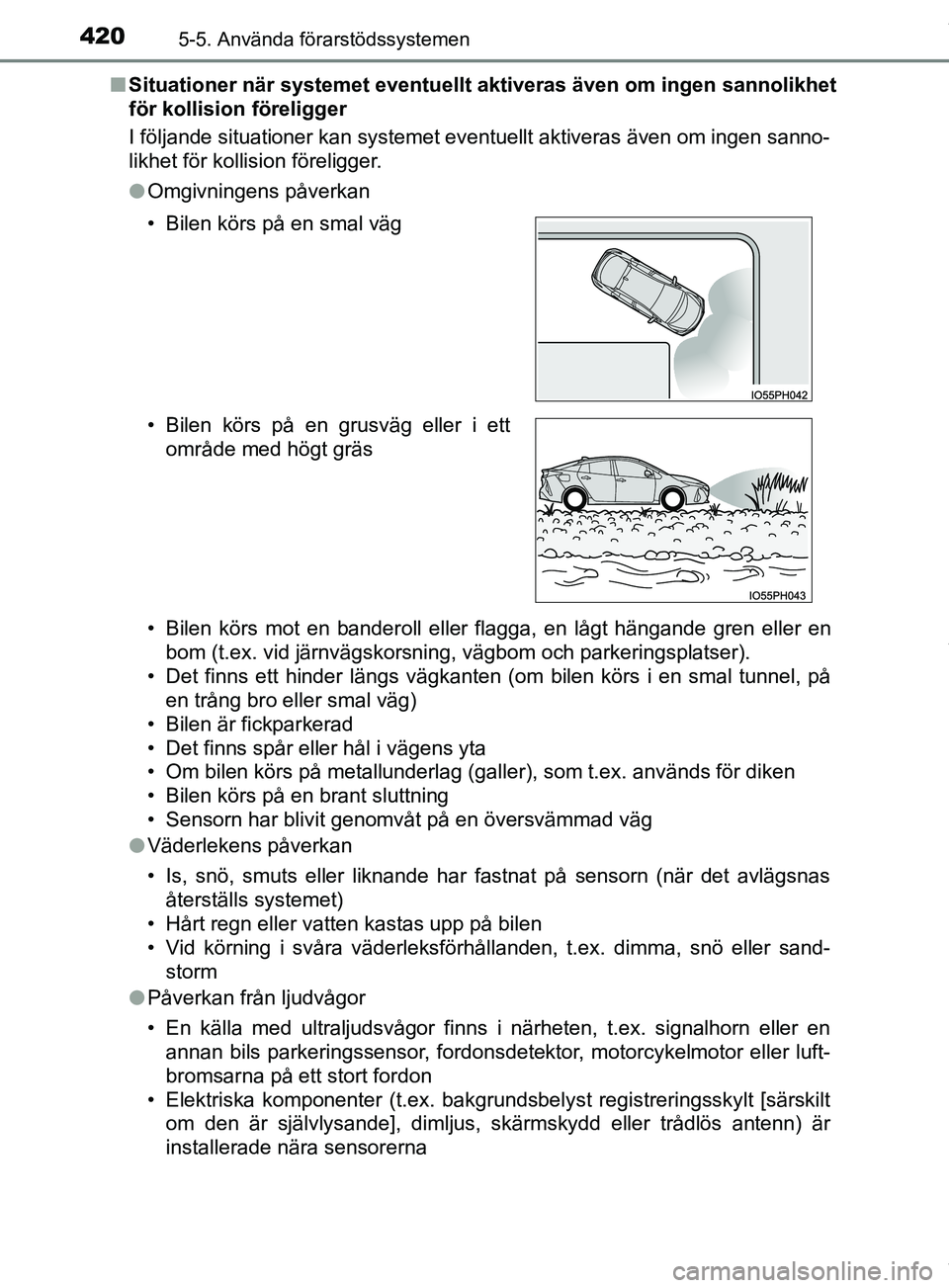

Situationer när systemet eventuellt aktiveras även om ingen sannolikhet
för kollision föreligger
I följande situationer kan systemet eventuellt aktiveras även om ingen sanno-
likhet för kollision föreligger.
l Omgivningens påverkan
• Bilen körs mot en banderoll eller flagga, en lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning, vägbom och parkeringsplatser)\
.
• Det finns ett hinder längs vägkanten (om bilen körs i en smal tunnel, på en trång bro eller smal väg)
• Bilen är fickparkerad
• Det finns spår eller hål i vägens yta
• Om bilen körs på metallunderlag (galler), som t.ex. används för diken
• Bilen körs på en brant sluttning
• Sensorn har blivit genomvåt på en översvämmad väg
l Väderlekens påverkan
• Is, snö, smuts eller liknande har fastnat på sensorn (när det avlägsnas
återställs systemet)
• Hårt regn eller vatten kastas upp på bilen
• Vid körning i svåra väderleksförhållanden, t.ex. dimma, snö eller sand-
storm
l Påverkan från ljudvågor
• En källa med ultraljudsvågor finns i närheten, t.ex. signalhorn eller en
annan bils parkeringssensor, fordonsdetektor, motorcykelmotor eller luft-
bromsarna på ett stort fordon
• Elektriska komponenter (t.ex. bakgrundsbelyst registreringsskylt [särskilt om den är självlysande], dimljus, skärmskydd eller trådlös antenn) är
installerade nära sensorerna
• Bilen körs på en smal väg
• Bilen körs på en grusväg eller i ett
område med högt gräs
