4315-5. Använda förarstödssystemen
OM47C99SE
5
Körning

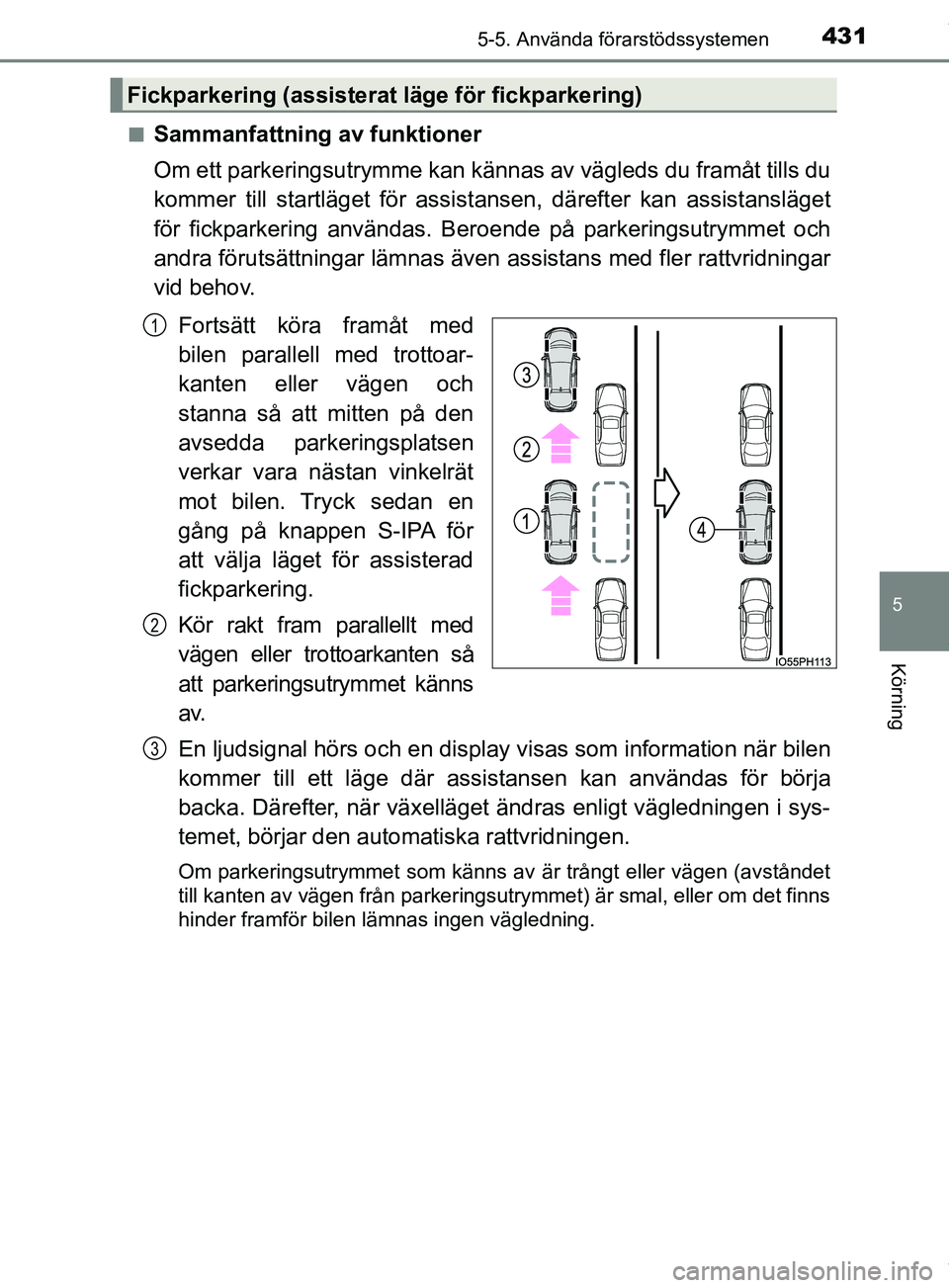

nSammanfattning av funktioner
Om ett parkeringsutrymme kan kännas av vägleds du framåt tills du
kommer till startläget för assist ansen, därefter kan assistansläget
för fickparkering användas. Beroende på parkeringsutrymmet och
andra förutsättningar lämnas även assistans med fler rattvridningar
vid behov.
Fortsätt köra framåt med
bilen parallell med trottoar-
kanten eller vägen och
stanna så att mitten på den
avsedda parkeringsplatsen
verkar vara nästan vinkelrät
mot bilen. Tryck sedan en
gång på knappen S-IPA för
att välja läget för assisterad
fickparkering.
Kör rakt fram parallellt med
vägen eller trottoarkanten så
att parkeringsutrymmet känns
a v.
En ljudsignal hörs och en display visas som information när bilen
kommer till ett läge där assi stansen kan användas för börja
backa. Därefter, när växelläget ändras enligt vägledningen i sys-
temet, börjar den automatiska rattvridningen.
Om parkeringsutrymmet som känns av är trångt eller vägen (avståndet
till kanten av vägen från parkeringsutrymmet) är smal, eller om det finns
hinder framför bilen lämnas ingen vägledning.
Fickparkering (assisterat läge för fickparkering)
1
2
3
OM47C99SE.book Page 431 Tuesday, July 17, 2018 12:40 PM

4325-5. Använda förarstödssystemen
OM47C99SE

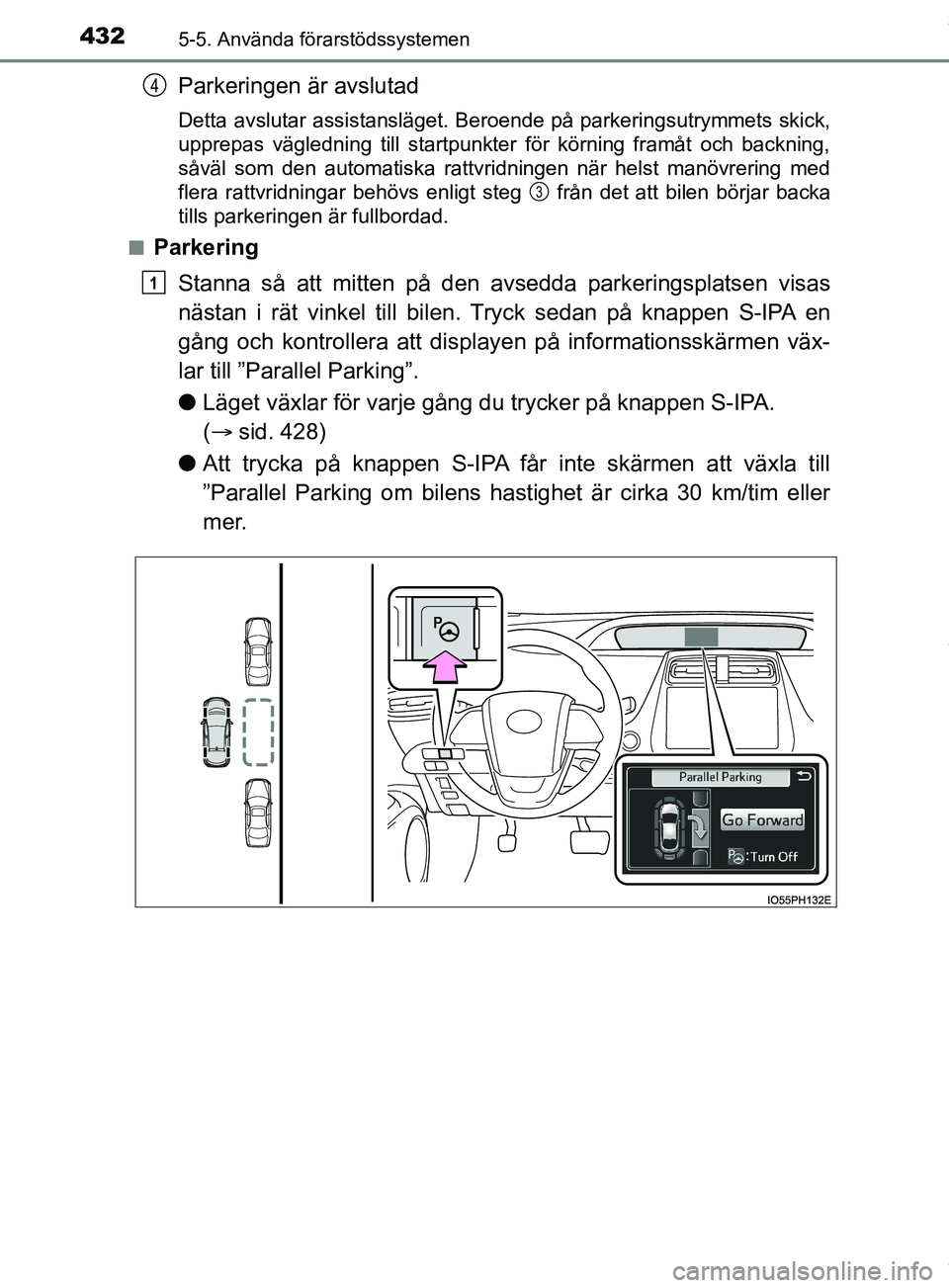

Parkeringen är avslutad
Detta avslutar assistansläget. Beroende på parkeringsutrymmets skick,
upprepas vägledning till startpunkter för körning framåt och backning,
såväl som den automatiska rattvridningen när helst manövrering med
flera rattvridningar behövs enligt steg från det att bilen börjar backa
tills parkeringen är fullbordad.
n
Parkering
Stanna så att mitten på den avsedda parkeringsplatsen visas
nästan i rät vinkel till bilen. Tryck sedan på knappen S-IPA en
gång och kontrollera at t displayen på informationsskärmen väx-
lar till ”Parallel Parking”.
l Läget växlar för varje gång du trycker på knappen S-IPA.
( sid. 428)
l Att trycka på knappen S-IPA får inte skärmen att växla till
”Parallel Parking om bilens hastighet är cirka 30 km/tim eller
mer.
4
3
1
OM47C99SE.book Page 432 Tuesday, July 17, 2018 12:40 PM

4335-5. Använda förarstödssystemen
OM47C99SE
5
Körning

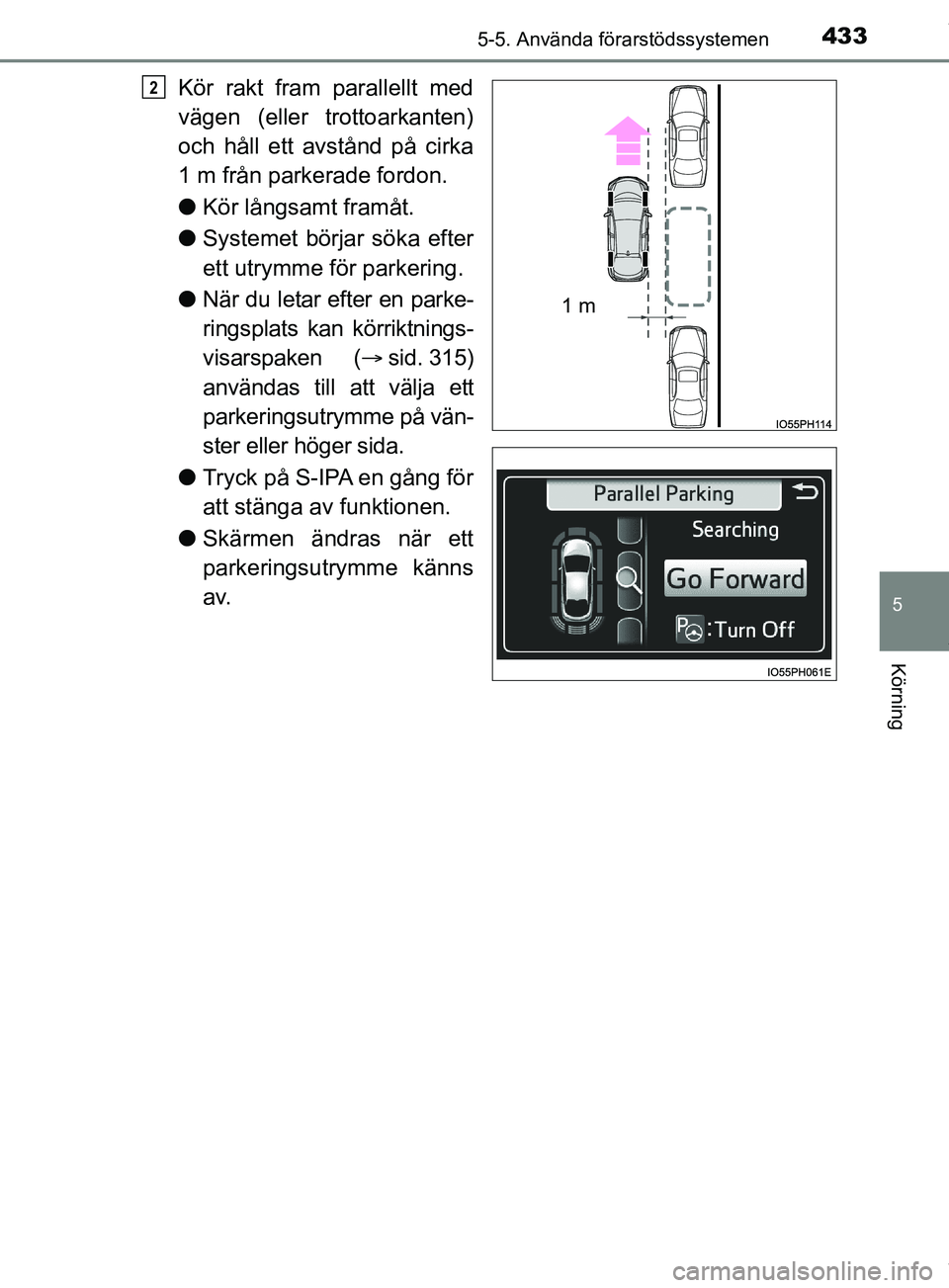

Kör rakt fram parallellt med
vägen (eller trottoarkanten)
och håll ett avstånd på cirka
1 m från parkerade fordon.
lKör långsamt framåt.
l Systemet börjar söka efter
ett utrymme för parkering.
l När du letar efter en parke-
ringsplats kan körriktnings-
visarspaken ( sid. 315)
användas till att välja ett
parkeringsutrymme på vän-
ster eller höger sida.
l Tryck på S-IPA en gång för
att stänga av funktionen.
l Skärmen ändras när ett
parkeringsutrymme känns
a v.2
1 m
OM47C99SE.book Page 433 Tuesday, July 17, 2018 12:40 PM

4345-5. Använda förarstödssystemen
OM47C99SE

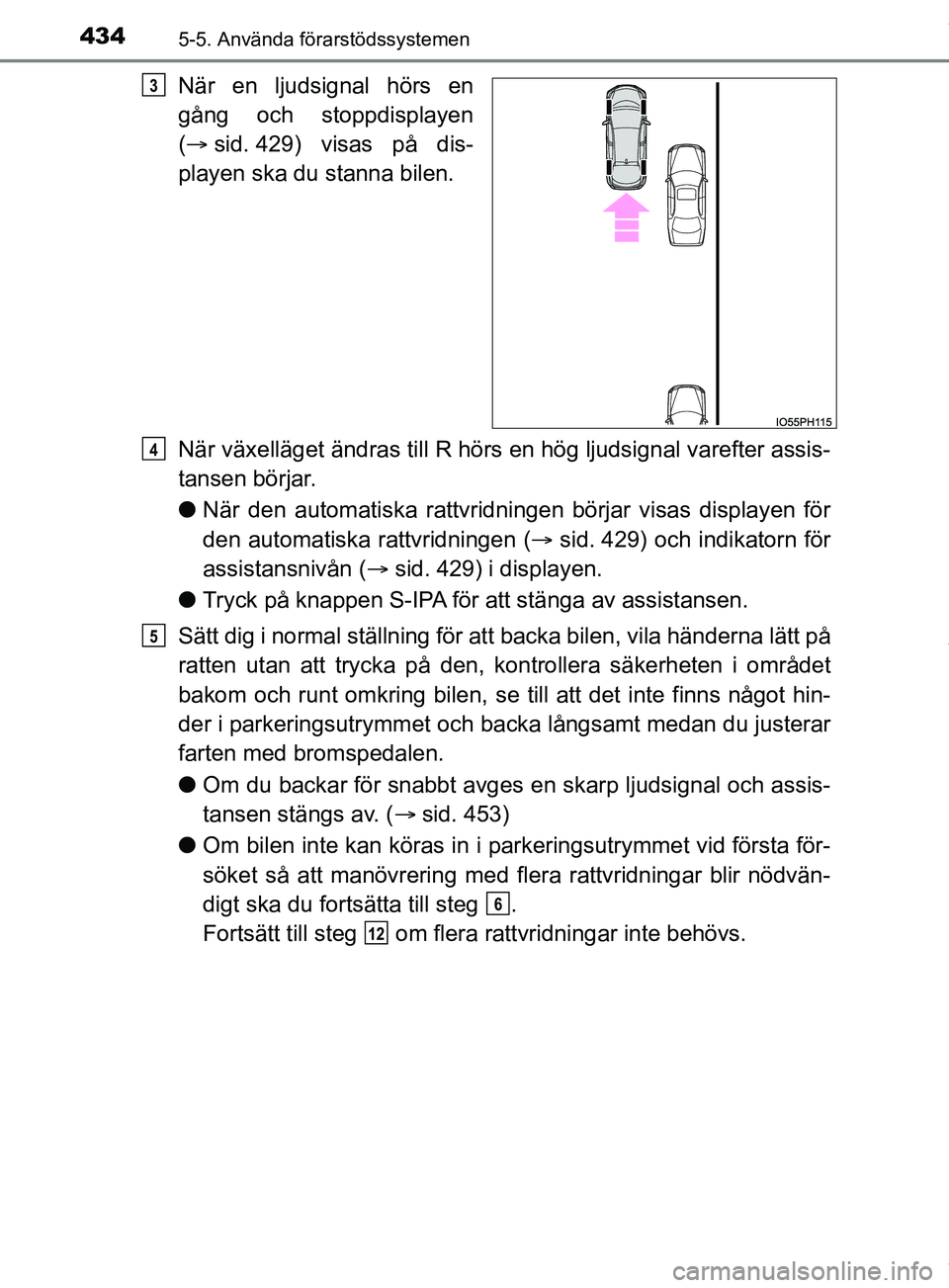

När en ljudsignal hörs en
gång och stoppdisplayen
( sid. 429) visas på dis-
playen ska du stanna bilen.
När växelläget ändras t ill R hörs en hög ljudsignal varefter assis-
tansen börjar.
l När den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen ( sid. 429) och indikatorn för
assistansnivån ( sid. 429) i displayen.
l Tryck på knappen S-IPA för att stänga av assistansen.
Sätt dig i normal ställning för at t backa bilen, vila händerna lätt på
ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen, se till att det inte finns något hin-
der i parkeringsutrymmet och backa långsamt medan du justerar
farten med bromspedalen.
l Om du backar för snabbt avges en skarp ljudsignal och assis-
tansen stängs av. ( sid. 453)
l Om bilen inte kan köras in i pa rkeringsutrymmet vid första för-
söket så att manövrering med fler a rattvridningar blir nödvän-
digt ska du fortsätta till steg .
Fortsätt till steg om flera rattvridningar inte behövs.3
4
5
6
12
OM47C99SE.book Page 434 Tuesday, July 17, 2018 12:40 PM

4355-5. Använda förarstödssystemen
OM47C99SE
5
Körning

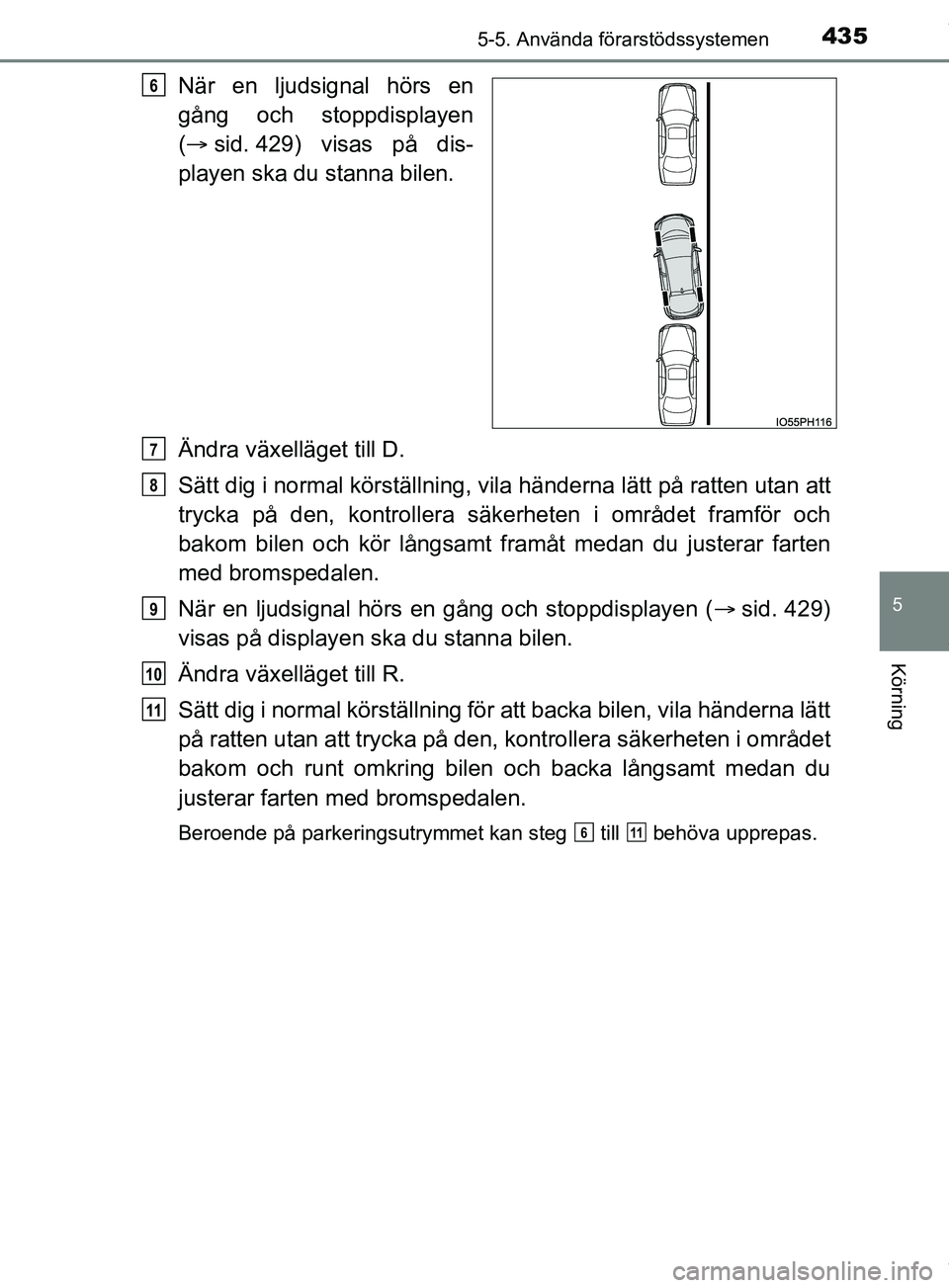

När en ljudsignal hörs en
gång och stoppdisplayen
( sid. 429) visas på dis-
playen ska du stanna bilen.
Ändra växelläget till D.
Sätt dig i normal körställning, vi la händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och
bakom bilen och kör långsamt framåt medan du justerar farten
med bromspedalen.
När en ljudsignal hörs en gå ng och stoppdisplayen (sid. 429)
visas på displayen ska du stanna bilen.
Ändra växelläget till R.
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på de n, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
6
7
8
9
10
11
611
OM47C99SE.book Page 435 Tuesday, July 17, 2018 12:40 PM

4365-5. Använda förarstödssystemen
OM47C99SE

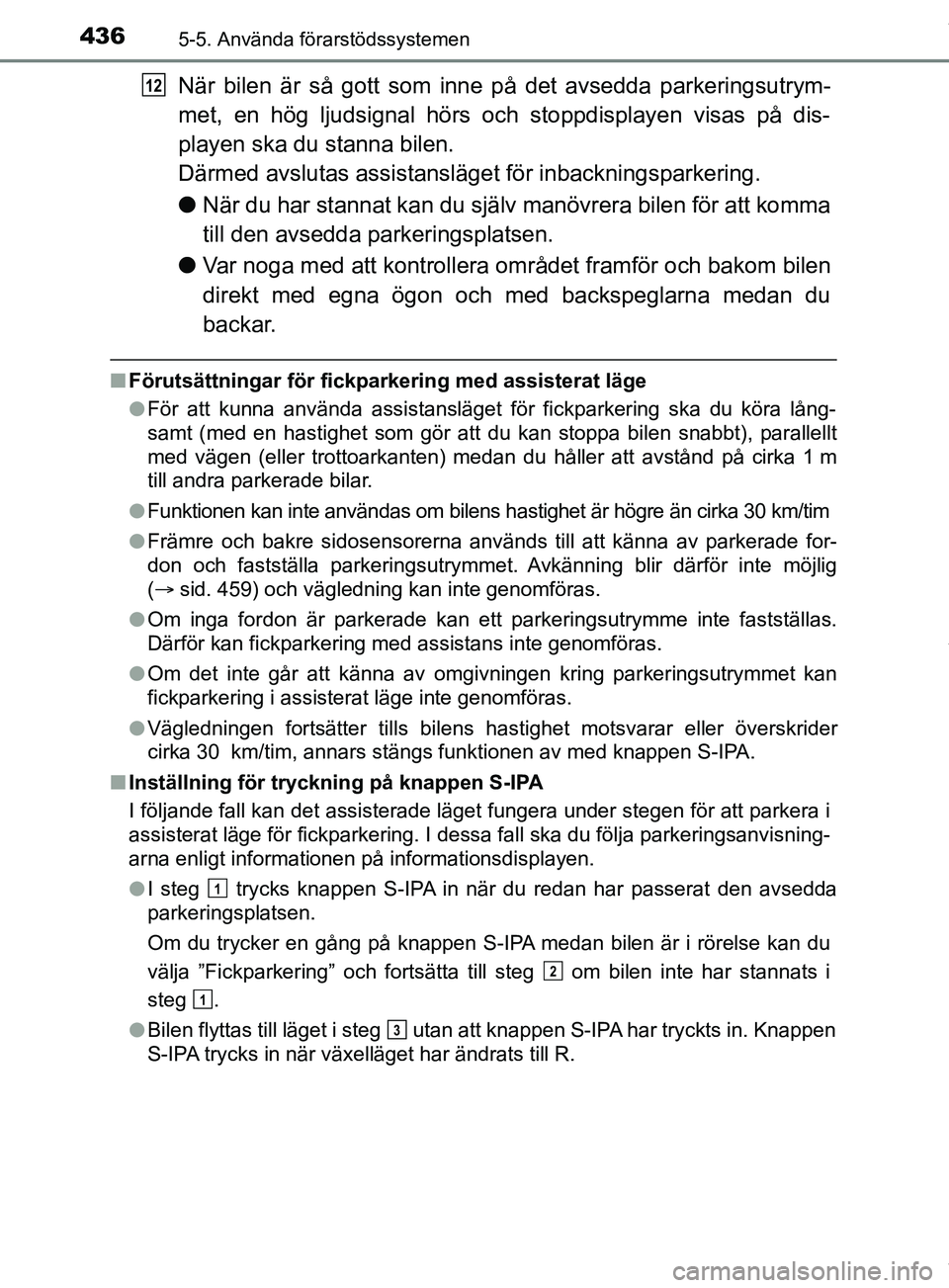

När bilen är så gott som inne på det avsedda parkeringsutrym-
met, en hög ljudsignal hörs och stoppdisplayen visas på dis-
playen ska du stanna bilen.
Därmed avslutas assistansläget för inbackningsparkering.
l När du har stannat kan du själv manövrera bilen för att komma
till den avsedda parkeringsplatsen.
l Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
n Förutsättningar för fickpa rkering med assisterat läge
l För att kunna använda assistansläget för fickparkering ska du köra lång-
samt (med en hastighet som gör att du kan stoppa bilen snabbt), parallellt
med vägen (eller trottoarkanten) medan du håller att avstånd på cirka 1 m
till andra parkerade bilar.
l Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/tim
l Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(  sid. 459) och vägledning kan inte genomföras.
l Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan fickparkering med assistans inte genomföras.
l Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
fickparkering i assisterat läge inte genomföras.
l Vägledningen fortsätter tills bilens hastighet motsvarar eller överskrider
cirka 30 km/tim, annars stängs funktionen av med knappen S-IPA.
n Inställning för trycknin g på knappen S-IPA
I följande fall kan det assisterade läget fungera under stegen för att parkera i
assisterat läge för fickparkering. I dessa fall ska du följa parkeringsanvisning-
arna enligt informationen på informationsdisplayen.
l I steg trycks knappen S-IPA in när du redan har passerat den avsedda
parkeringsplatsen.
Om du trycker en gång på knappen S-IPA medan bilen är i rörelse kan du
välja ”Fickparkering” och fortsätta till steg om bilen inte har stannats i
steg .
l Bilen flyttas till läget i steg utan att knappen S-IPA har tryckts in. Knappen
S-IPA trycks in när växelläget har ändrats till R.
12
1
2
1
3
OM47C99SE.book Page 436 Tuesday, July 17, 2018 12:40 PM

4375-5. Använda förarstödssystemen
OM47C99SE
5
Körning

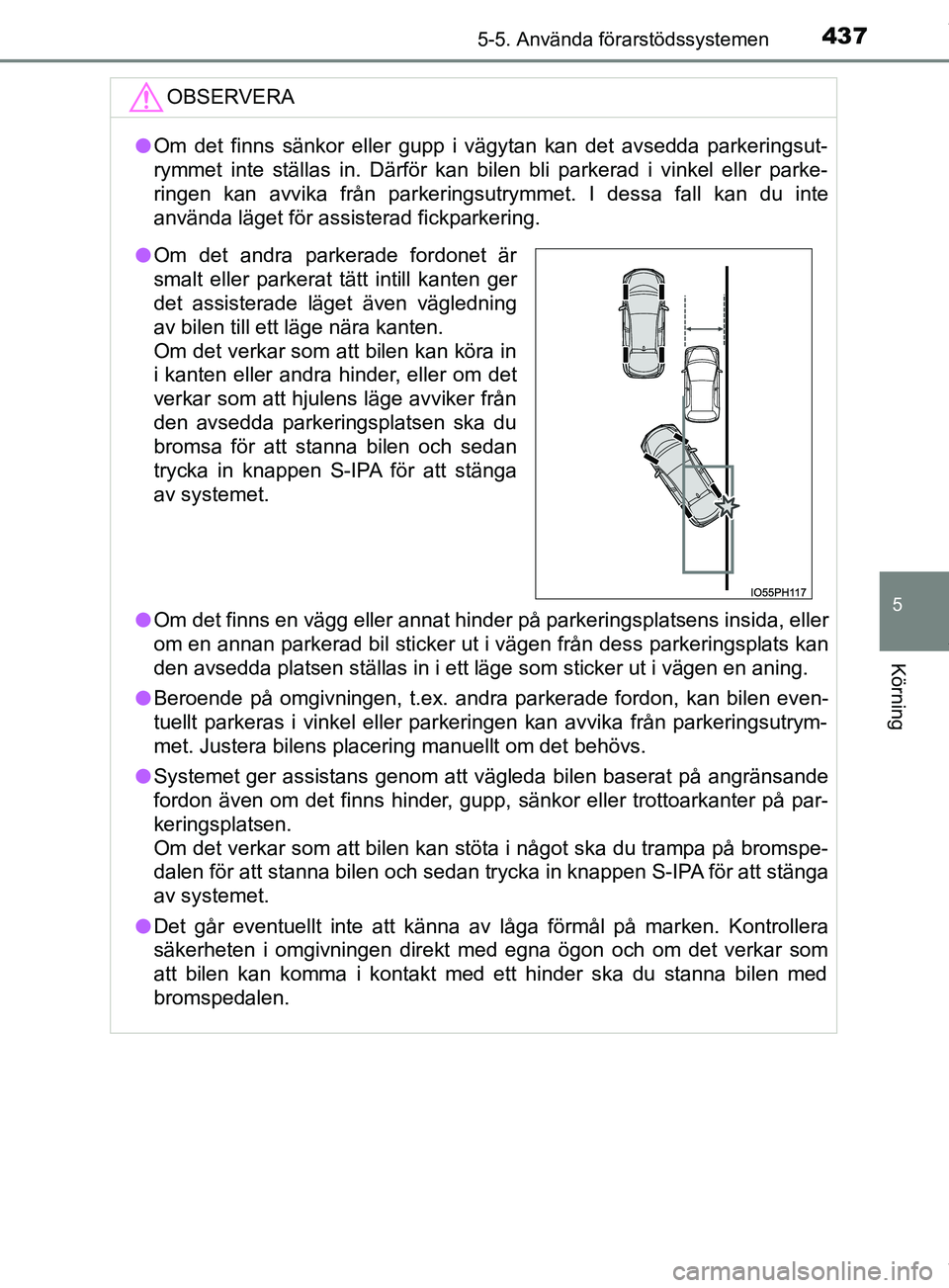

OBSERVERA
lOm det finns sänkor eller gupp i vägytan kan det avsedda parkeringsut-
rymmet inte ställas in. Därför kan bilen bli parkerad i vinkel eller parke-
ringen kan avvika från parkeringsutrymmet. I dessa fall kan du inte
använda läget för assisterad fickparkering.
l Om det finns en vägg eller annat hinder på parkeringsplatsens insida, eller
om en annan parkerad bil sticker ut i vägen från dess parkeringsplats kan
den avsedda platsen ställas in i ett läge som sticker ut i vägen en aning.
l Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen even-
tuellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrym-
met. Justera bilens placering manuellt om det behövs.
l Systemet ger assistans genom att vägleda bilen baserat på angränsande
fordon även om det finns hinder, gupp, sänkor eller trottoarkanter på par-
keringsplatsen.
Om det verkar som att bilen kan stöta i något ska du trampa på bromspe-
dalen för att stanna bilen och sedan trycka in knappen S-IPA för att stänga
av systemet.
l Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
lOm det andra parkerade fordonet är
smalt eller parkerat tätt intill kanten ger
det assisterade läget även vägledning
av bilen till ett läge nära kanten.
Om det verkar som att bilen kan köra in
i kanten eller andra hinder, eller om det
verkar som att hjulens läge avviker från
den avsedda parkeringsplatsen ska du
bromsa för att stanna bilen och sedan
trycka in knappen S-IPA för att stänga
av systemet.
OM47C99SE.book Page 437 Tuesday, July 17, 2018 12:40 PM

4385-5. Använda förarstödssystemen
OM47C99SEn
Sammanfattning av funktioner
När du ska köra ut från ett fickparkerat läge ska du välja i vilken rikt-
ning som du vill köra ut. Rattassistans ges för att vägleda bilen till
ett läge varifrån du kan köra ut.
I växelläge P, tryck på knap-
pen S-IPA, välj assisterat
läge för utkörning från fick-
parkering och använd körrikt-
ningsvisare för att välja
önskad riktning.
Den automatiska rattvrid-
ningen börjar när växelläget
ändras enligt systemets väg-
ledning.
Ett ljud hörs och en display visas för att uppmärksamma dig när
bilen når läget varifrån du kan köra ut.
Beroende på parkeringsplatsens utformning upprepas vägledningen till
startpunkter för att köra framåt och backa och den automatiska rattvrid-
ningen varje gång manövrering med flera rattvridningar är nödvändigt
från det att den automatiska rattvridningen börjar i steg till bilen kom-
mer till ett läge varifrån man kan köra ut.
Köra ut från fickparkerat läge (avsluta assisterat läge för
fickparkering)
1
2
3
2
OM47C99SE.book Page 438 Tuesday, July 17, 2018 12:40 PM

4395-5. Använda förarstödssystemen
OM47C99SE
5
Körning

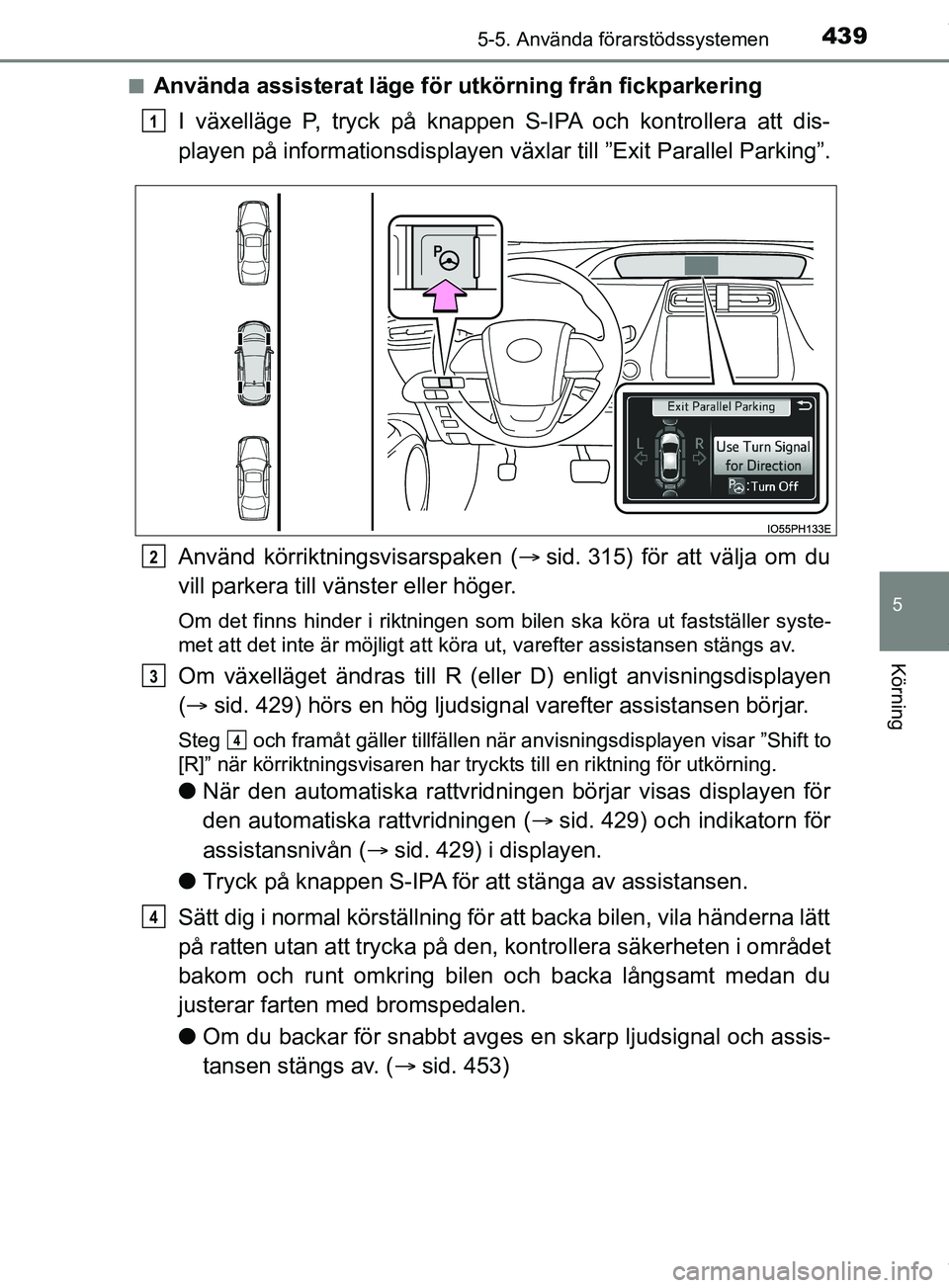

nAnvända assisterat läge för utkörning från fickparkeringI växelläge P, tryck på knappen S-IPA och kontrollera att dis-
playen på informations displayen växlar till ”Exit Parallel Parking”.
Använd körriktningsvisarspaken ( sid. 315) för att välja om du
vill parkera till vänster eller höger.
Om det finns hinder i riktningen som bilen ska köra ut fastställer syste-
met att det inte är möjligt att köra ut, varefter assistansen stängs av.
Om växelläget ändras till R (eller D) enligt anv isningsdisplayen
(  sid. 429) hörs en hög ljudsignal varefter assistansen börjar.
Steg och framåt gäller tillfällen när anvisningsdisplayen visar ”Shift to
[R]” när körriktningsvisaren har tryckts till en riktning för utkörning.
lNär den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen ( sid. 429) och indikatorn för
assistansnivån ( sid. 429) i displayen.
l Tryck på knappen S-IPA för att stänga av assistansen.
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på de n, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
l Om du backar för snabbt avges en skarp ljudsignal och assis-
tansen stängs av. ( sid. 453)
1
2
3
4
4
OM47C99SE.book Page 439 Tuesday, July 17, 2018 12:40 PM

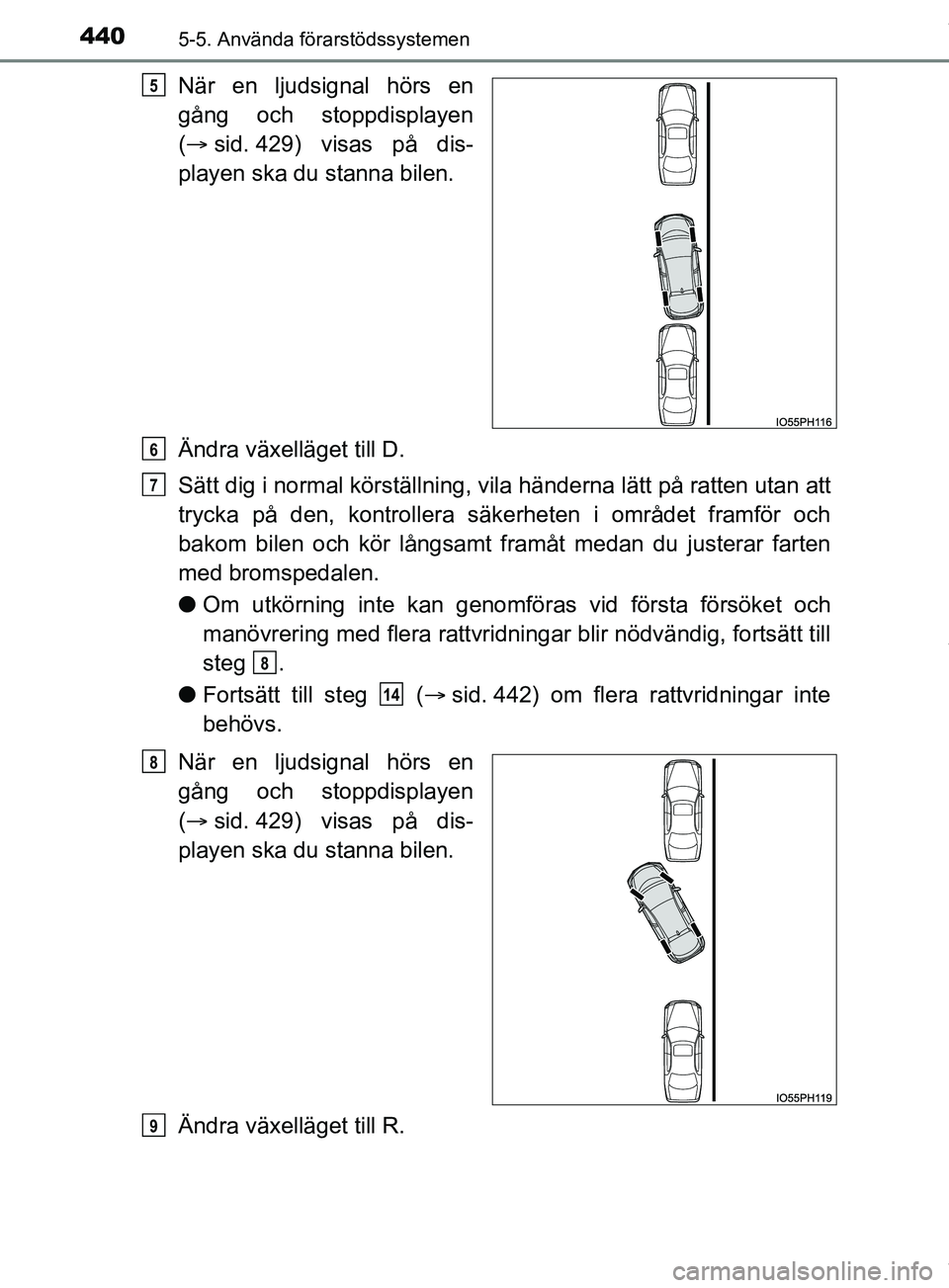

4405-5. Använda förarstödssystemen
OM47C99SE
När en ljudsignal hörs en
gång och stoppdisplayen
( sid. 429) visas på dis-
playen ska du stanna bilen.
Ändra växelläget till D.
Sätt dig i normal körställning, vi la händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och
bakom bilen och kör långsamt framåt medan du justerar farten
med bromspedalen.
l Om utkörning inte kan genomfö ras vid första försöket och
manövrering med flera rattvridningar blir nödvändig, fortsätt till
steg .
l Fortsätt till steg ( sid. 442) om flera rattvridningar inte
behövs.
När en ljudsignal hörs en
gång och stoppdisplayen
(  sid. 429) visas på dis-
playen ska du stanna bilen.
Ändra växelläget till R.5
6
7
8
14
8
9
OM47C99SE.book Page 440 Tuesday, July 17, 2018 12:40 PM
