TOYOTA PRIUS PLUG-IN HYBRID 2018 Bruksanvisningar (in Swedish)

6619-1. Specifikationer
OM47C99SE
9
Specifikationer

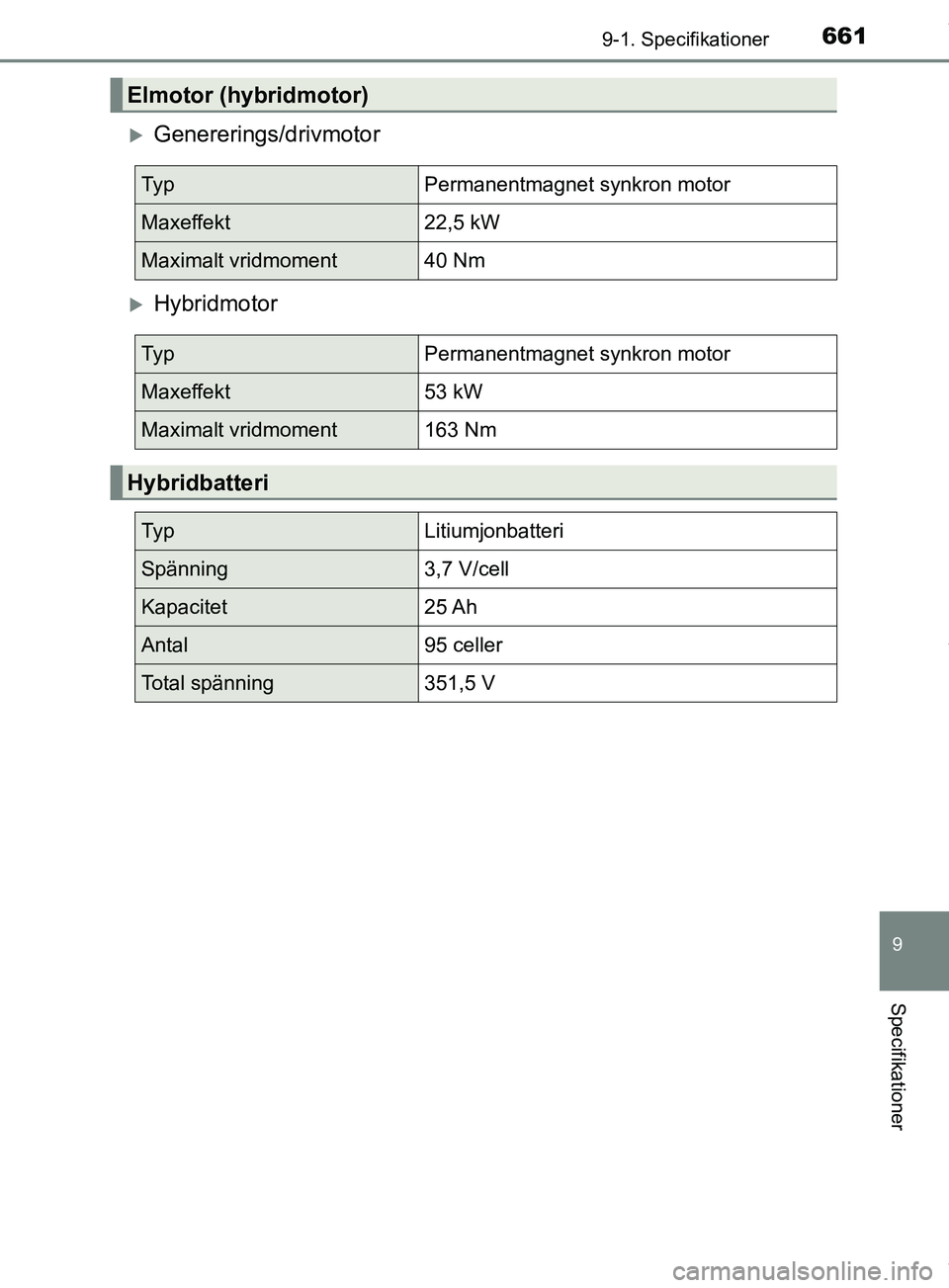

Genererings/drivmotor
Hybridmotor
Elmotor (hybridmotor)
Ty pPermanentmagnet synkron motor
Maxeffekt22,5 kW
Maximalt vridmoment40 Nm
Ty pPermanentmagnet synkron motor
Maxeffekt53 kW
Maximalt vridmoment163 Nm
Hybridbatteri
Ty pLitiumjonbatteri
Spänning3,7 V/cell
Kapacitet25 Ah
Antal95 celler
Total spänning351,5 V
OM47C99SE.book Page 661 Tuesday, July 17, 2018 12:40 PM

6629-1. Specifikationer
OM47C99SEn

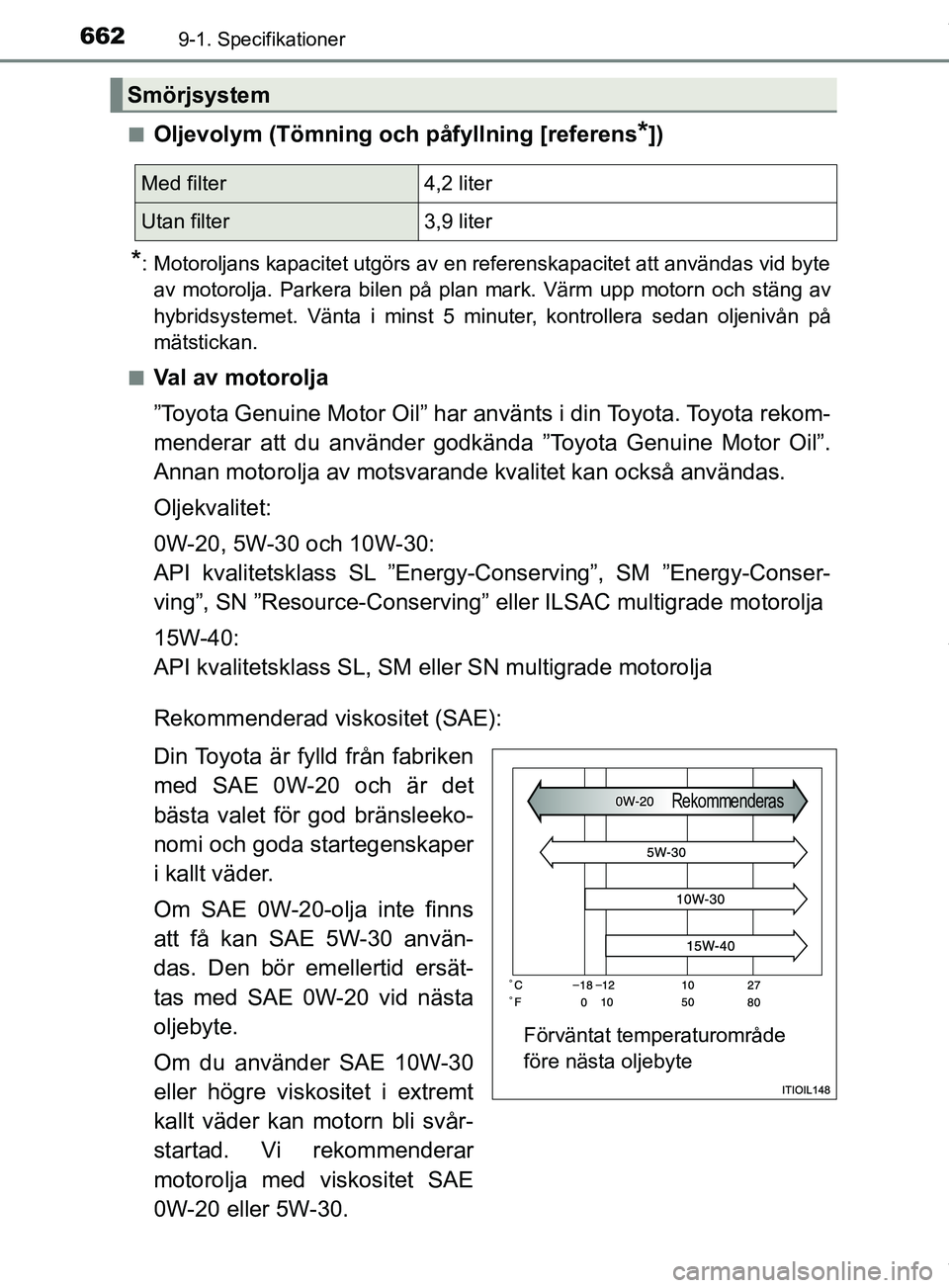

Oljevolym (Tömning och påfyllning [referens*])
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Parkera bilen på plan mark. Värm upp motorn och stäng av
hybridsystemet. Vänta i minst 5 minuter, kontrollera sedan oljenivån på
mätstickan.
n
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder godkända ”Toyota Genuine Motor Oil”.
Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 och är det
bästa valet för god bränsleeko-
nomi och goda startegenskaper
i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Smörjsystem
Med filter4,2 liter
Utan filter3,9 liter
Förväntat temperaturområde
före nästa oljebyte
Rekommenderas
OM47C99SE.book Page 662 Tuesday, July 17, 2018 12:40 PM

6639-1. Specifikationer
OM47C99SE
9
Specifikationer

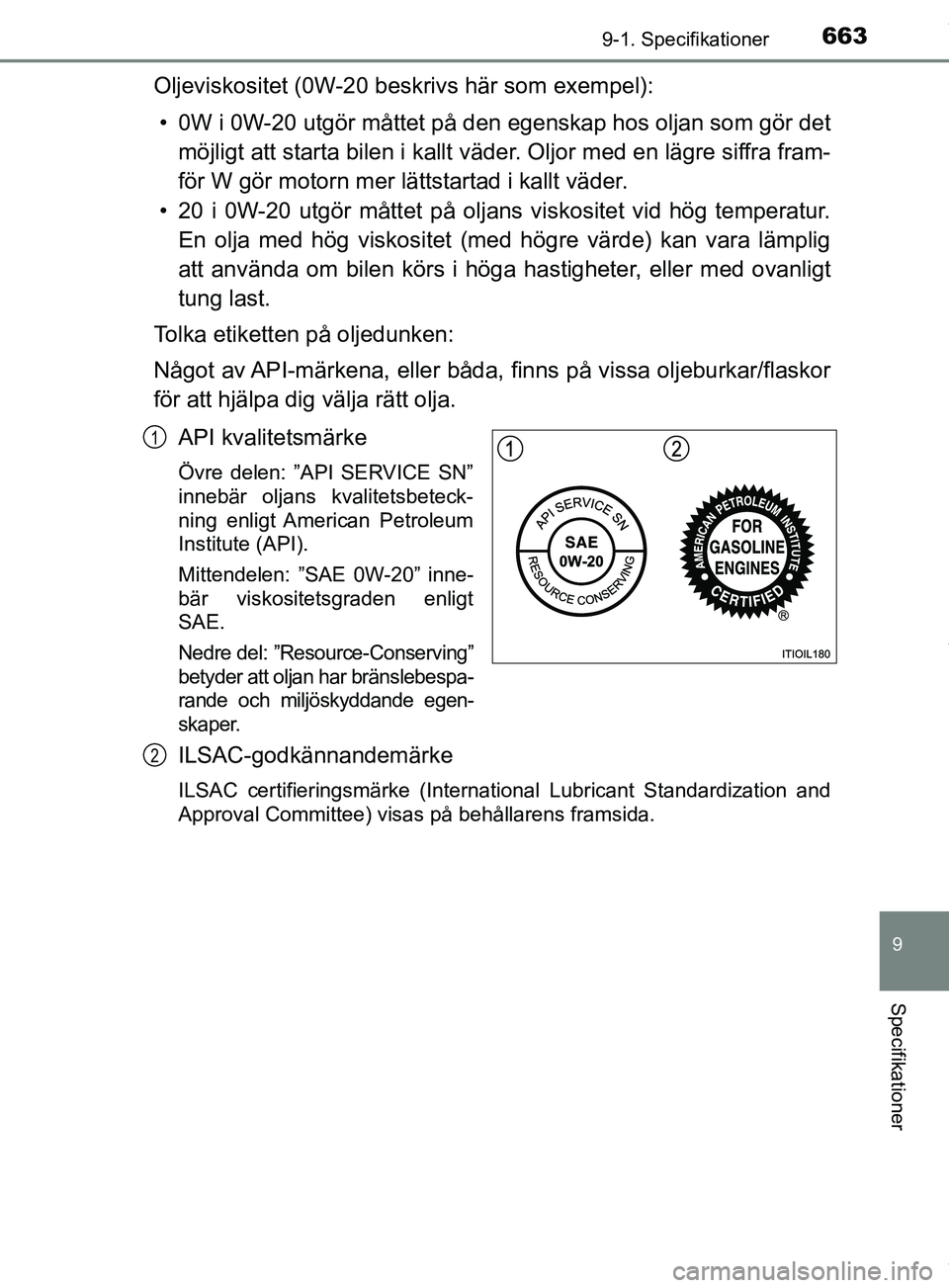

Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitetsbeteck-
ning enligt American Petroleum
Institute (API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt
SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egen-
skaper.
ILSAC-godkännandemärke
ILSAC certifieringsmärke (International Lubricant Standardization and
Approval Committee) visas på behållarens framsida.
1
2
OM47C99SE.book Page 663 Tuesday, July 17, 2018 12:40 PM

6649-1. Specifikationer
OM47C99SE
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.

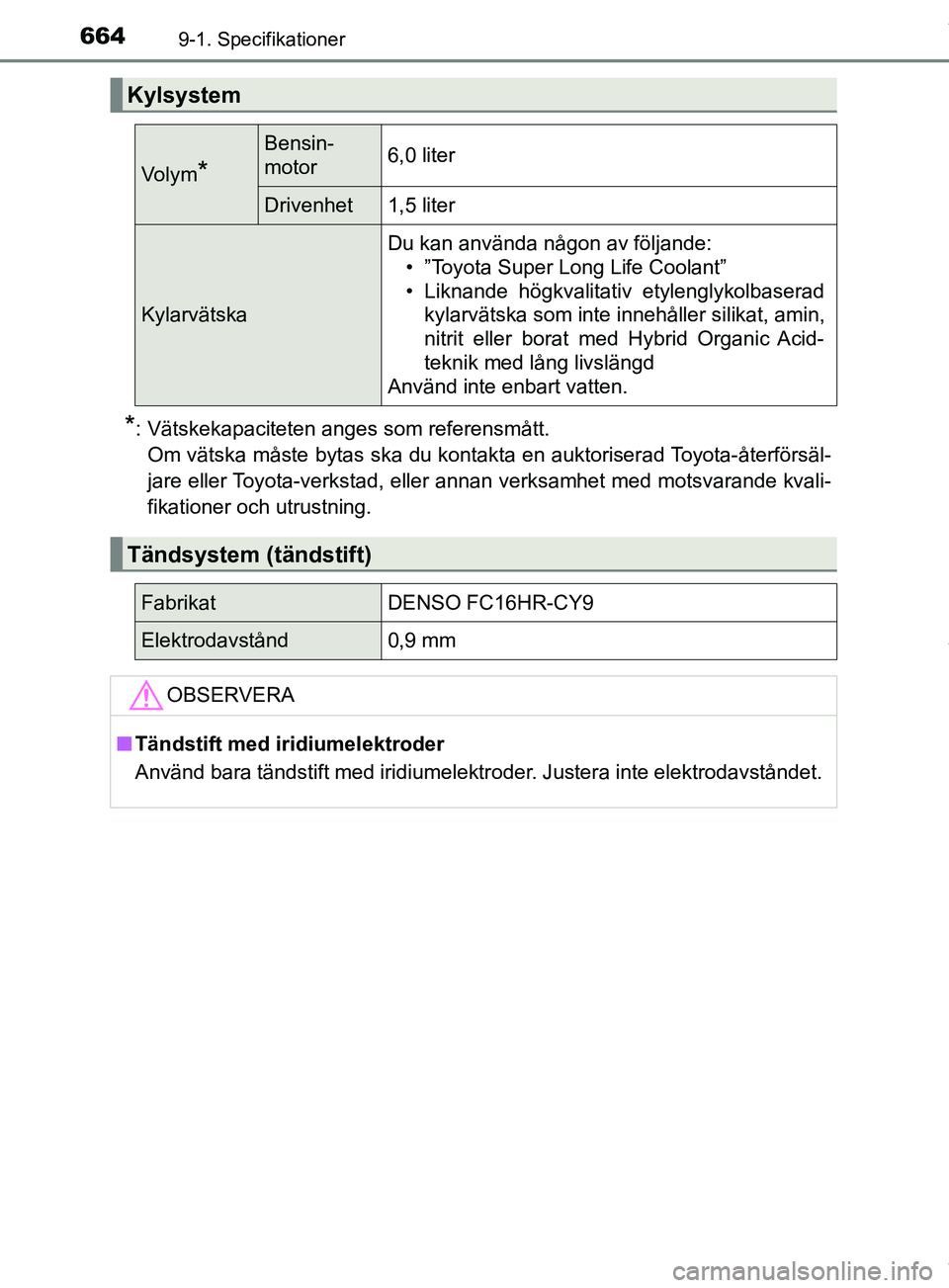

Kylsystem
Volym*
Bensin-
motor6,0 liter
Drivenhet1,5 liter
Kylarvätska
Du kan använda någon av följande: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid-
teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-CY9
Elektrodavstånd0,9 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM47C99SE.book Page 664 Tuesday, July 17, 2018 12:40 PM

6659-1. Specifikationer
OM47C99SE
9
Specifikationer
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
Elektriskt system (12-voltsbatteri)
Elektrolytens densitet
vid 20 C  1,25 eller högre
Om elektrolytens densitet är lägre än
standardvärdet ska 12-voltsbatteriet lad-
das upp.
Laddström-
styrka
Snabb-
laddningMax. 15 A
Normal-
laddningMax. 5 A
Växellåda
Oljevolym*3,7 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
n Automatväxellådsolja, typ
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
OM47C99SE.book Page 665 Tuesday, July 17, 2018 12:40 PM

6669-1. Specifikationer
OM47C99SE
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 300 N ochhybridsystemet är igång.
*2: Parkeringsbromsens pedalrörelse när pedalen är nedtryckt med kraften300 N

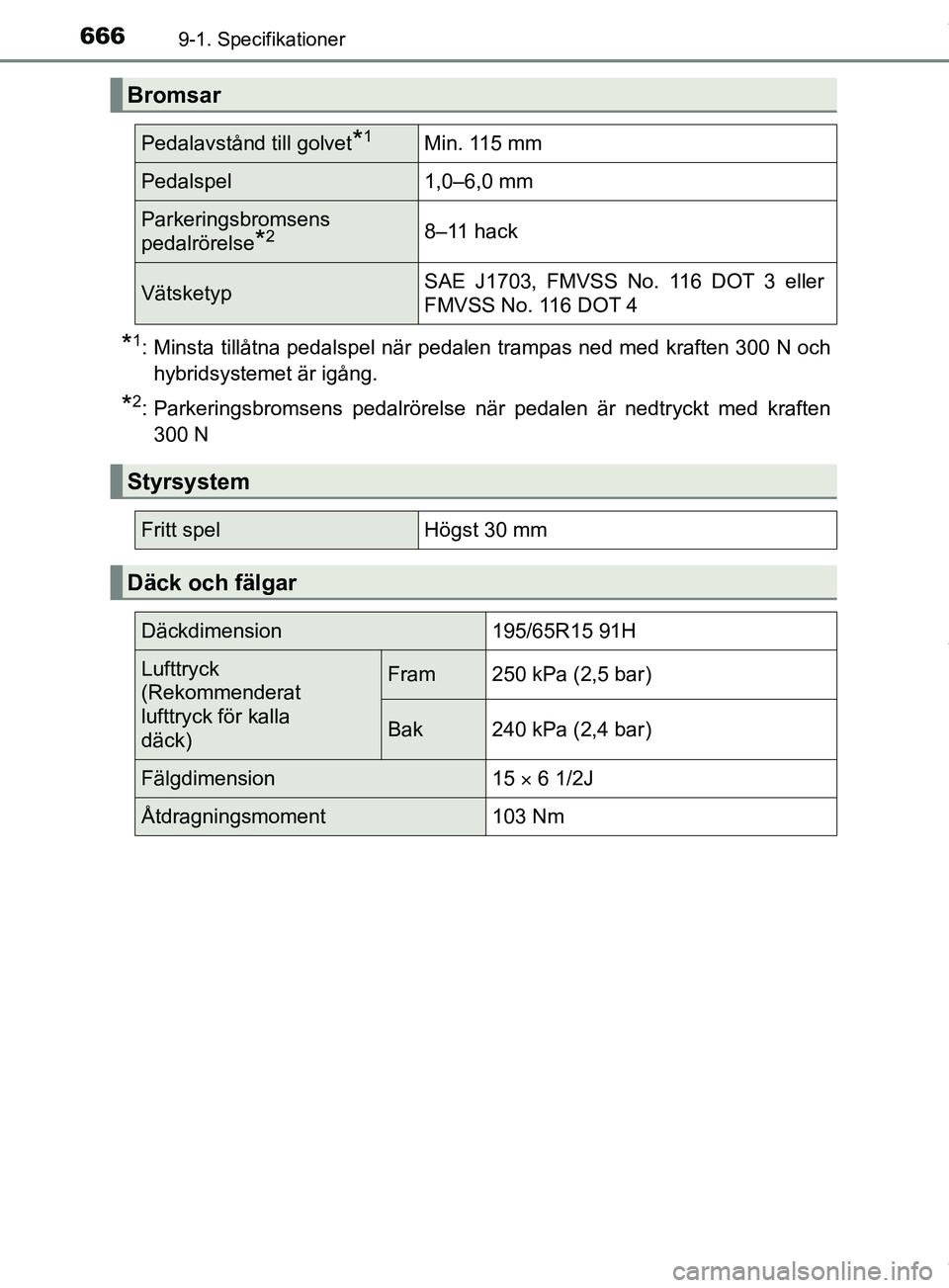

Bromsar
Pedalavstånd till golvet*1Min. 115 mm
Pedalspel1,0–6,0 mm
Parkeringsbromsens
pedalrörelse
*28–11 hack
VätsketypSAE J1703, FMVSS No. 116 DOT 3 eller
FMVSS No. 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension195/65R15 91H
Lufttryck
(Rekommenderat
lufttryck för kalla
däck)Fram250 kPa (2,5 bar)
Bak240 kPa (2,4 bar)
Fälgdimension15  6 1/2J
Åtdragningsmoment103 Nm
OM47C99SE.book Page 666 Tuesday, July 17, 2018 12:40 PM

6679-1. Specifikationer
OM47C99SE
9
Specifikationer

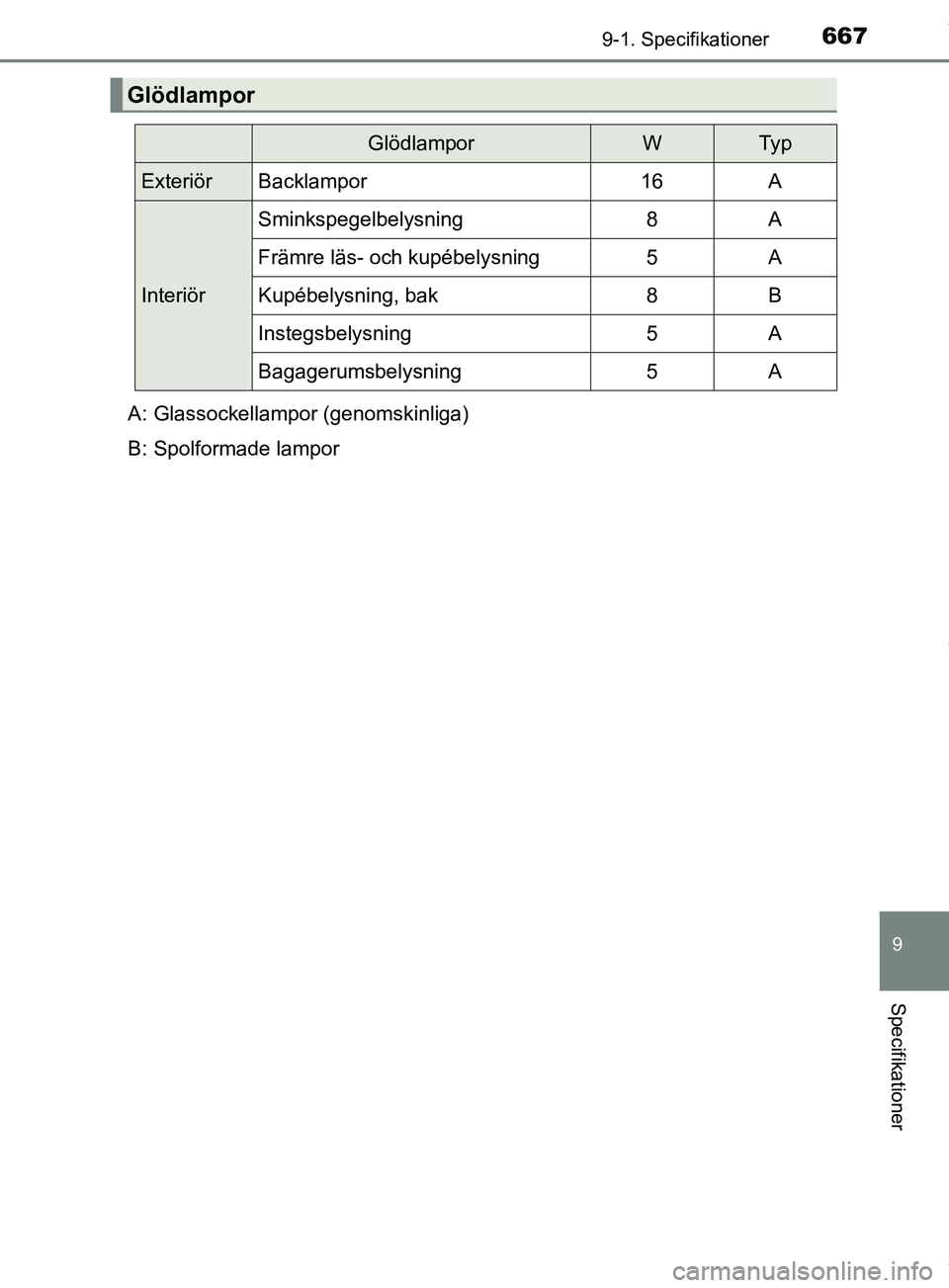

Glödlampor
GlödlamporWTy p
ExteriörBacklampor16A
Interiör
Sminkspegelbelysning8A
Främre läs- och kupébelysning5A
Kupébelysning, bak8B
Instegsbelysning5A
Bagagerumsbelysning5A
A: Glassockellampor (genomskinliga)
B: Spolformade lampor
OM47C99SE.book Page 667 Tuesday, July 17, 2018 12:40 PM

6689-1. Specifikationer
OM47C99SE
Bränsleinformation
nAnvändning av bensin med etan olinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen med etanolinblandning som ska
användas har ett oktantal som följer ovanstående.
n Om motorn knackar
lKontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
l Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
Om du ser bränslebeteckningar av den här typen på bensinsta-
tionen ska du enbart använda bränsle med någon av följande
beteckningar:

Inom EU:
Din bil kan bara köras på blyfri bensin enligt europeisk standard
EN228.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
OM47C99SE.book Page 668 Tuesday, July 17, 2018 12:40 PM

6699-1. Specifikationer
OM47C99SE
9
Specifikationer

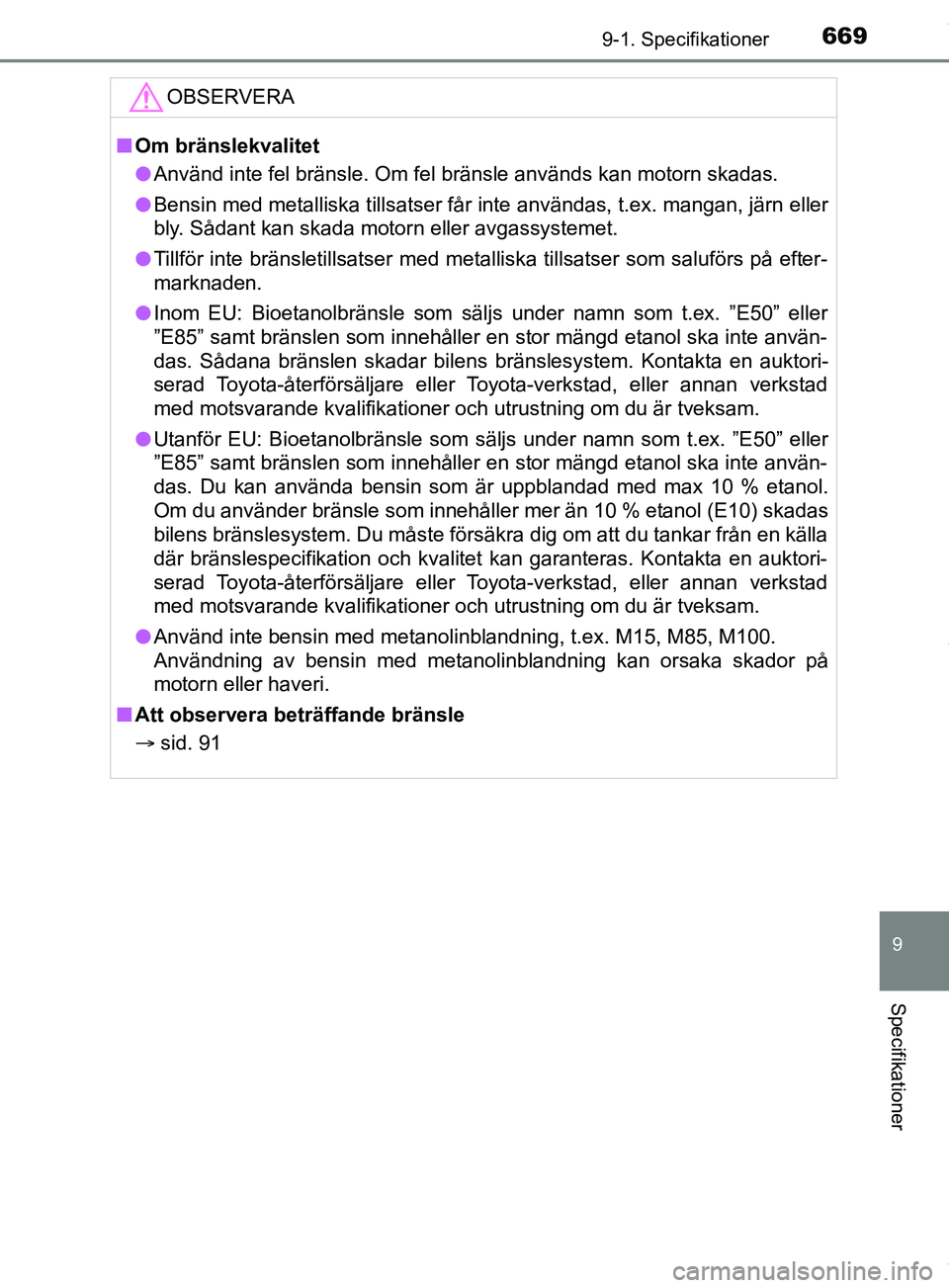

OBSERVERA
nOm bränslekvalitet
l Använd inte fel bränsle. Om fel bränsle används kan motorn skadas.
l Bensin med metalliska tillsatser får inte användas, t.ex. mangan, järn eller
bly. Sådant kan skada motorn eller avgassystemet.
l Tillför inte bränsletillsatser med metalliska tillsatser som saluförs på efter-
marknaden.
l Inom EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Sådana bränslen skadar bilens bränslesystem. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning om du är tveksam.
l Utanför EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Du kan använda bensin som är uppblandad med max 10 % etanol.
Om du använder bränsle som innehåller mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste försäkra dig om att du tankar från en källa
där bränslespecifikation och kvalitet kan garanteras. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning om du är tveksam.
l Använd inte bensin med metanolinblandning, t.ex. M15, M85, M100.
Användning av bensin med metanolinblandning kan orsaka skador på
motorn eller haveri.
n Att observera betr äffande bränsle
 sid. 91
OM47C99SE.book Page 669 Tuesday, July 17, 2018 12:40 PM

6709-2. Specialinställning
OM47C99SE

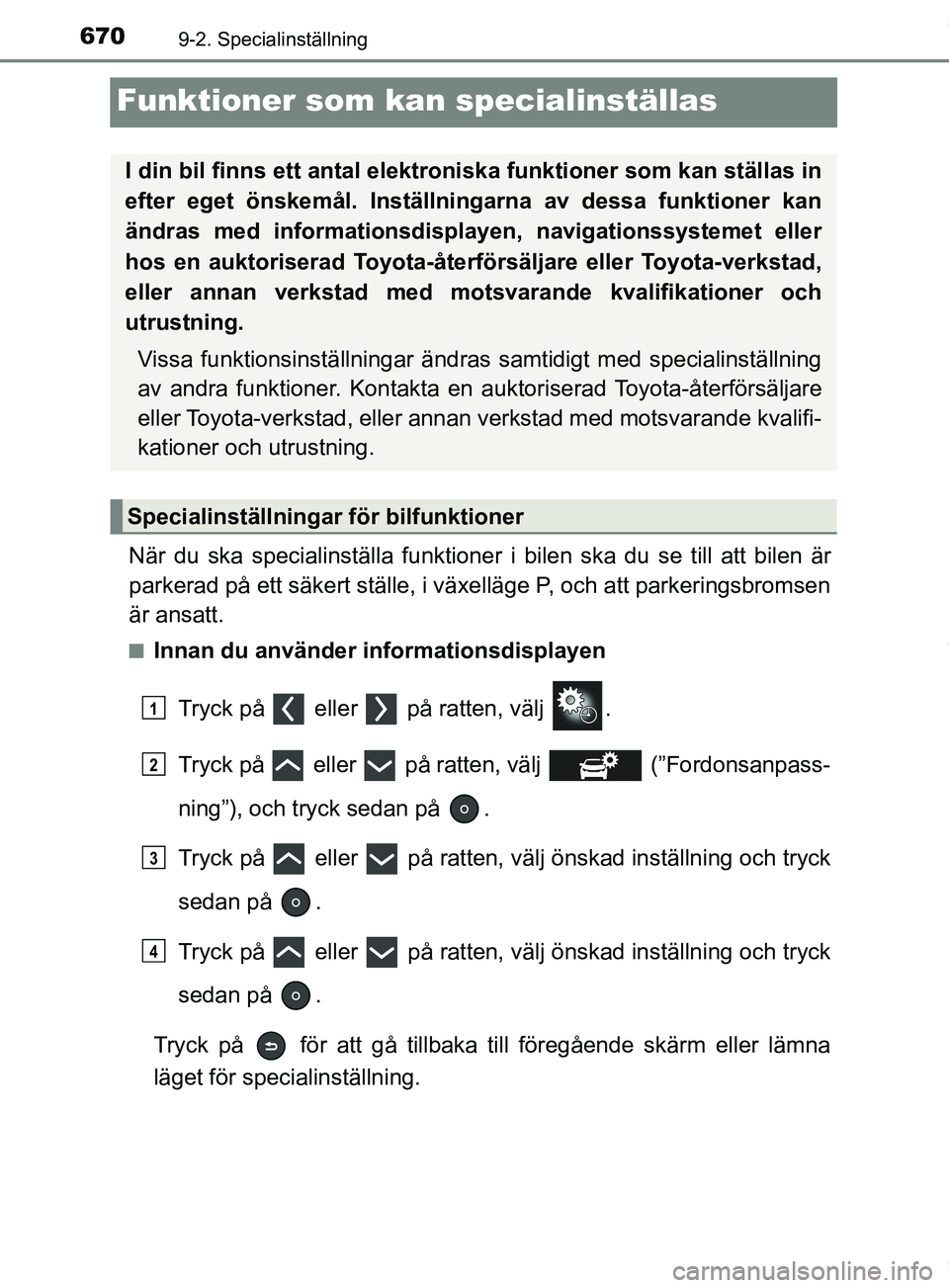

Funktioner som kan specialinställas
När du ska specialinställa funktioner i bilen ska du se till att bilen är
parkerad på ett säkert ställe, i växelläge P, och att parkeringsbromsen
är ansatt.
nInnan du använder informationsdisplayenTryck på eller på ratten, välj .
Tryck på eller på ratten, välj (”Fordonsanpass-
ning”), och tryck sedan på .
Tryck på eller på ratten, vä lj önskad inställning och tryck
sedan på .
Tryck på eller på ratten, vä lj önskad inställning och tryck
sedan på .
Tryck på för att gå tillbaka till föregående skärm eller lämna
läget för specialinställning.
I din bil finns ett antal elektroniska funktioner som kan ställas in
efter eget önskemål. Inställningarna av dessa funktioner kan
ändras med informationsdisplayen, navigationssystemet eller
hos en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och
utrustning. Vissa funktionsinställningar ändras samtidigt med specialinställning
av andra funktioner. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
Specialinställningar för bilfunktioner
1
2
3
4
