6218-2. Åtgärder i en akut situation
OM47C99SE
8

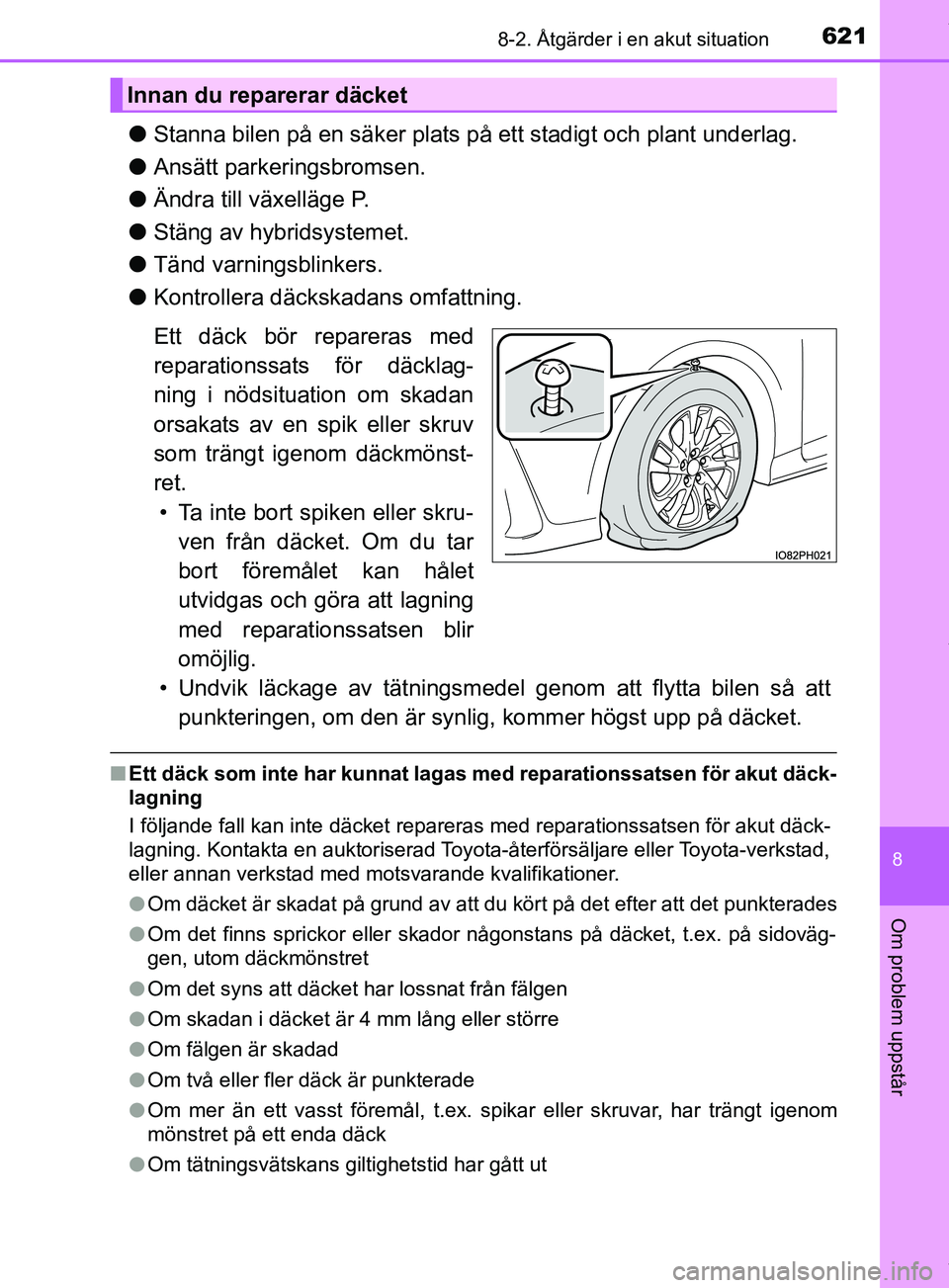

Om problem uppstår
lStanna bilen på en säker plats på ett stadigt och plant underlag.
l Ansätt parkeringsbromsen.
l Ändra till växelläge P.
l Stäng av hybridsystemet.
l Tänd varningsblinkers.
l Kontrollera däckskadans omfattning.
Ett däck bör repareras med
reparationssats för däcklag-
ning i nödsituation om skadan
orsakats av en spik eller skruv
som trängt igenom däckmönst-
ret.
• Ta inte bort spiken eller skru- ven från däcket. Om du tar
bort föremålet kan hålet
utvidgas och göra att lagning
med reparationssatsen blir
omöjlig.
• Undvik läckage av tätningsmedel genom att flytta bilen så att
punkteringen, om den är synlig, kommer högst upp på däcket.
n Ett däck som inte har kunnat lagas med reparationssatsen för akut däck-
lagning
I följande fall kan inte däcket repareras med reparationssatsen för akut däck-
lagning. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer.
l Om däcket är skadat på grund av att du kört på det efter att det punkterades
l Om det finns sprickor eller skador någonstans på däcket, t.ex. på sidoväg-
gen, utom däckmönstret
l Om det syns att däcket har lossnat från fälgen
l Om skadan i däcket är 4 mm lång eller större
l Om fälgen är skadad
l Om två eller fler däck är punkterade
l Om mer än ett vasst föremål, t.ex. spikar eller skruvar, har trängt igenom
mönstret på ett enda däck
l Om tätningsvätskans giltighetstid har gått ut
Innan du reparerar däcket
OM47C99SE.book Page 621 Tuesday, July 17, 2018 12:40 PM

6228-2. Åtgärder i en akut situation
OM47C99SE
Reparationssats för akut däcklagning
Placering av reparationssats för däcklagning i nödsituation.
OM47C99SE.book Page 622 Tuesday, July 17, 2018 12:40 PM

6238-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

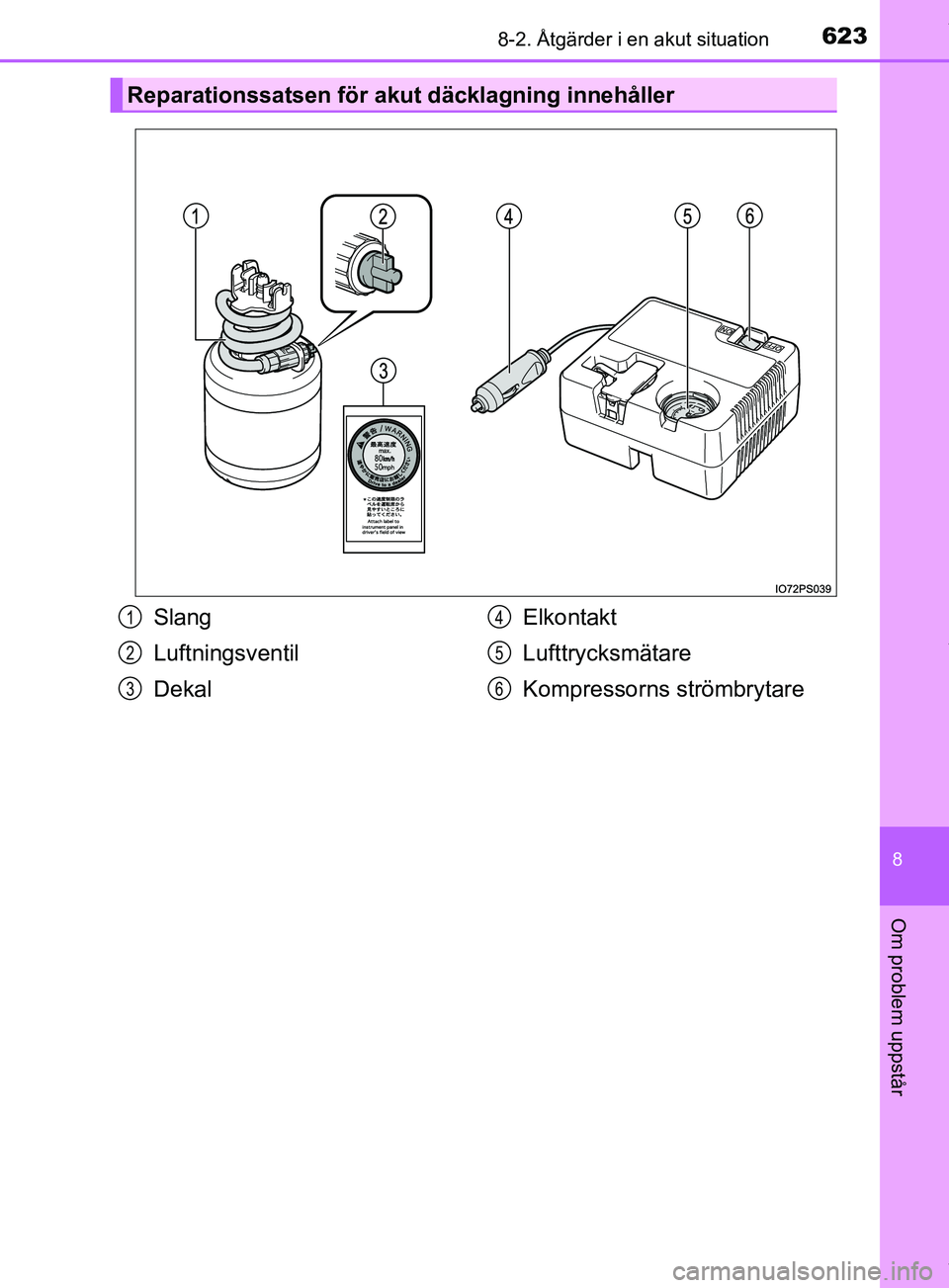

Reparationssatsen för akut däcklagning innehåller
Slang
Luftningsventil
DekalElkontakt
Lufttrycksmätare
Kompressorns strömbrytare1
2
3
4
5
6
OM47C99SE.book Page 623 Tuesday, July 17, 2018 12:40 PM

6248-2. Åtgärder i en akut situation
OM47C99SE

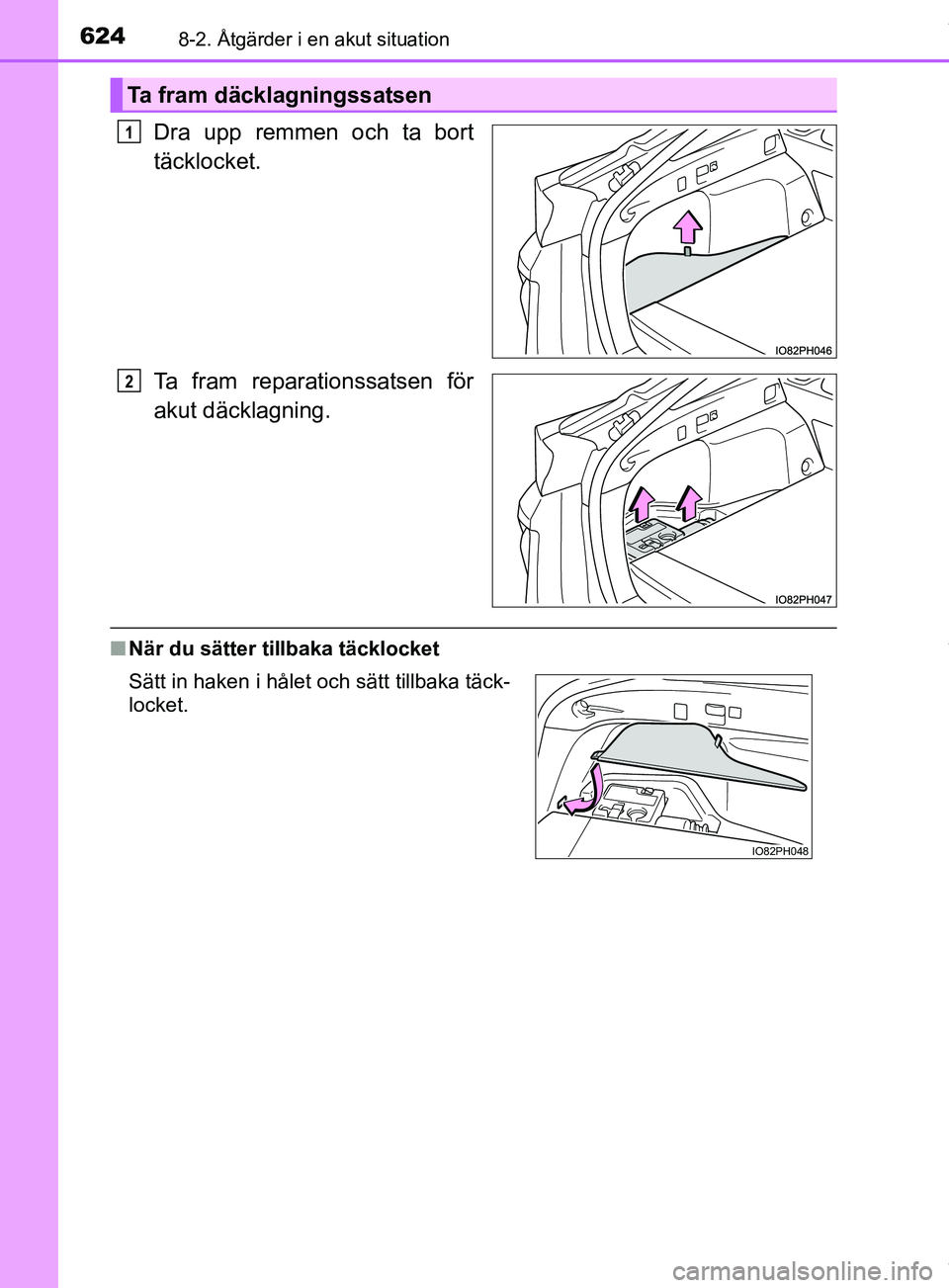

Dra upp remmen och ta bort
täcklocket.
Ta fram reparationssatsen för
akut däcklagning.
nNär du sätter tillbaka täcklocket
Ta fram däcklagningssatsen
1
2
Sätt in haken i hålet och sätt tillbaka täck-
locket.
IO82PH048
OM47C99SE.book Page 624 Tuesday, July 17, 2018 12:40 PM

6258-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

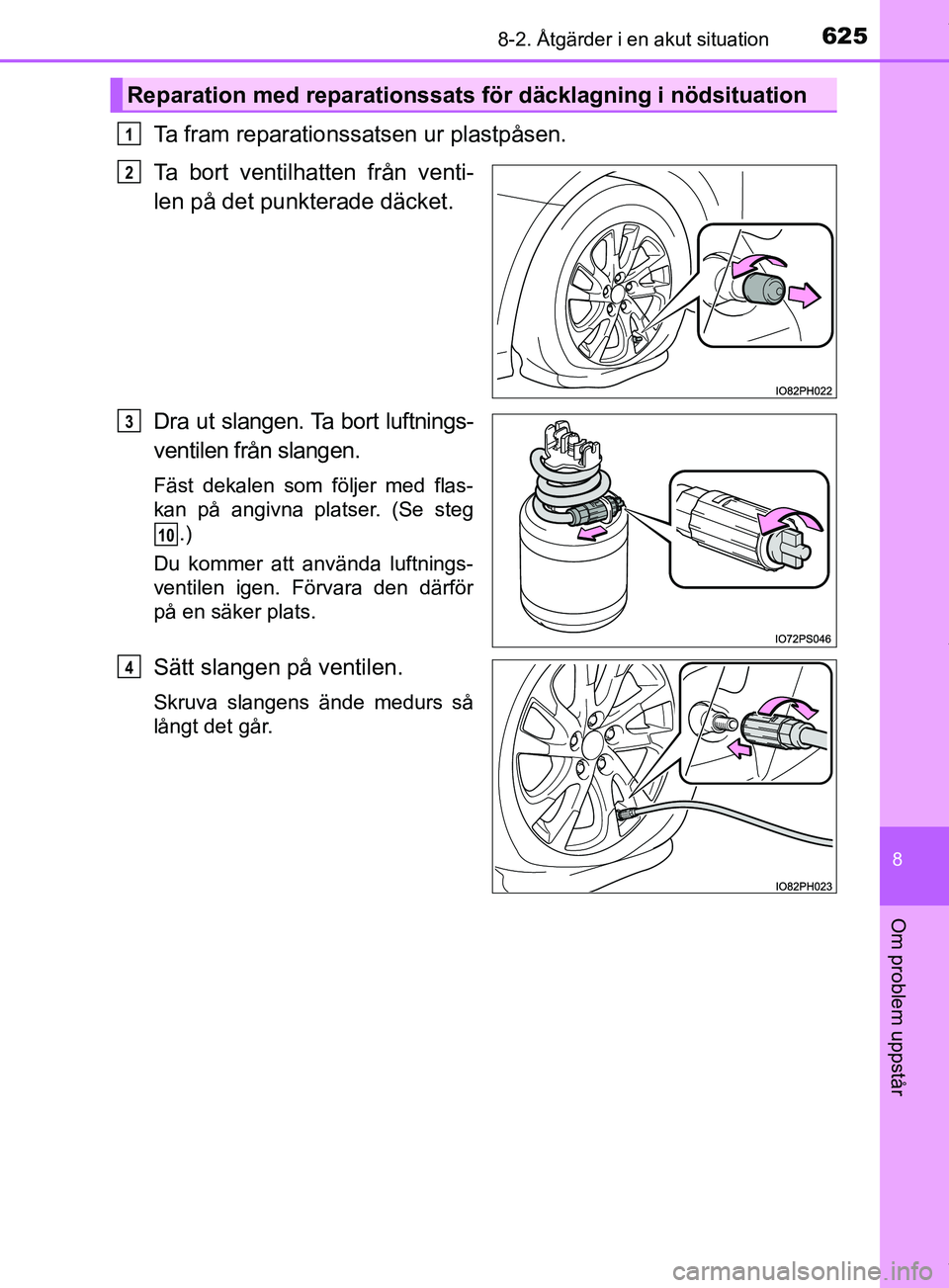

Ta fram reparationssatsen ur plastpåsen.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Dra ut slangen. Ta bort luftnings-
ventilen från slangen.
Fäst dekalen som följer med flas-
kan på angivna platser. (Se steg.)
Du kommer att använda luftnings-
ventilen igen. Förvara den därför
på en säker plats.
Sätt slangen på ventilen.
Skruva slangens ände medurs så
långt det går.
Reparation med reparationssats för däcklagning i nödsituation
1
2
3
10
4
OM47C99SE.book Page 625 Tuesday, July 17, 2018 12:40 PM

6268-2. Åtgärder i en akut situation
OM47C99SE

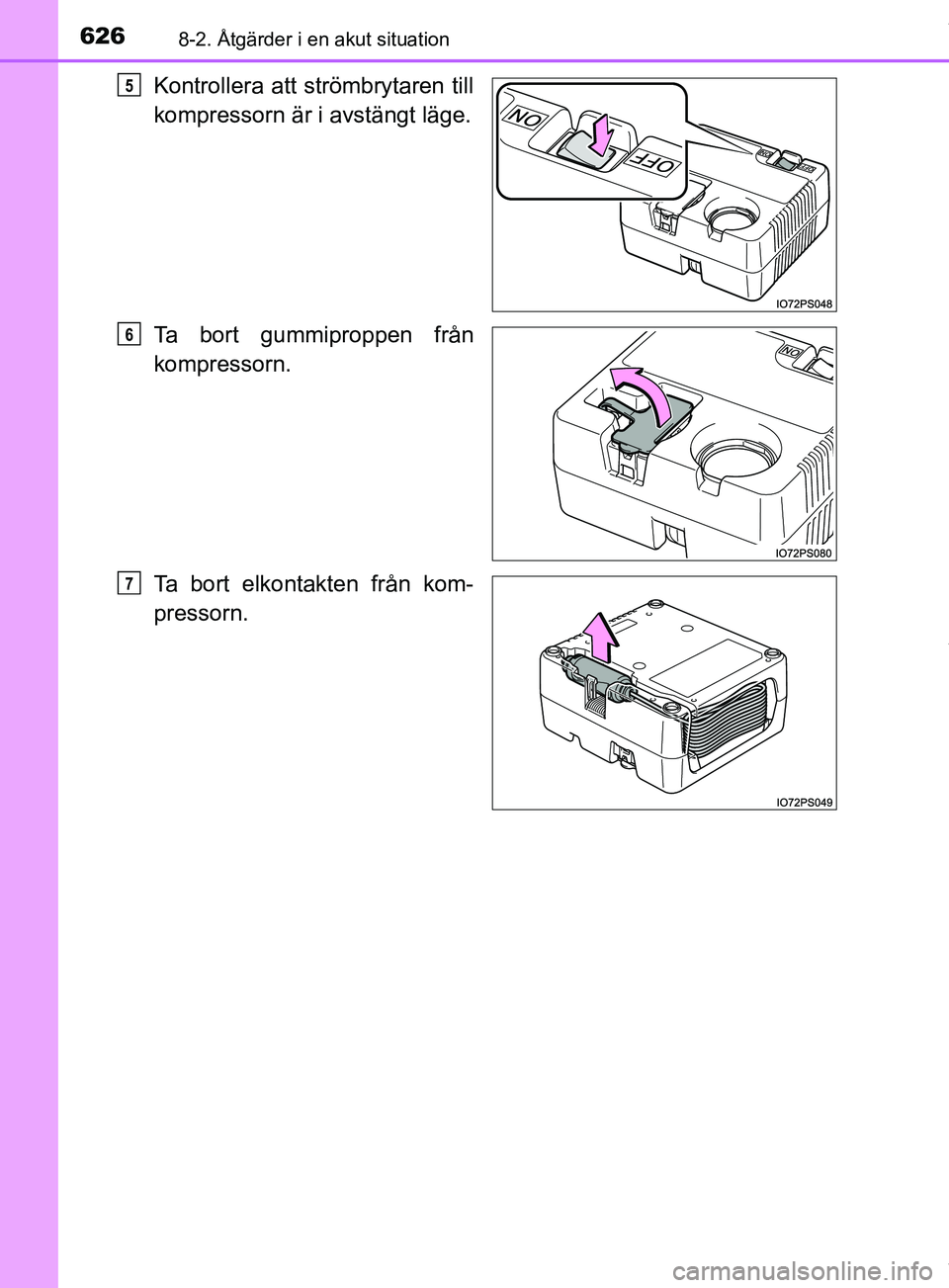

Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Ta bort gummiproppen från
kompressorn.
Ta bort elkontakten från kom-
pressorn.5
6
7
OM47C99SE.book Page 626 Tuesday, July 17, 2018 12:40 PM

6278-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

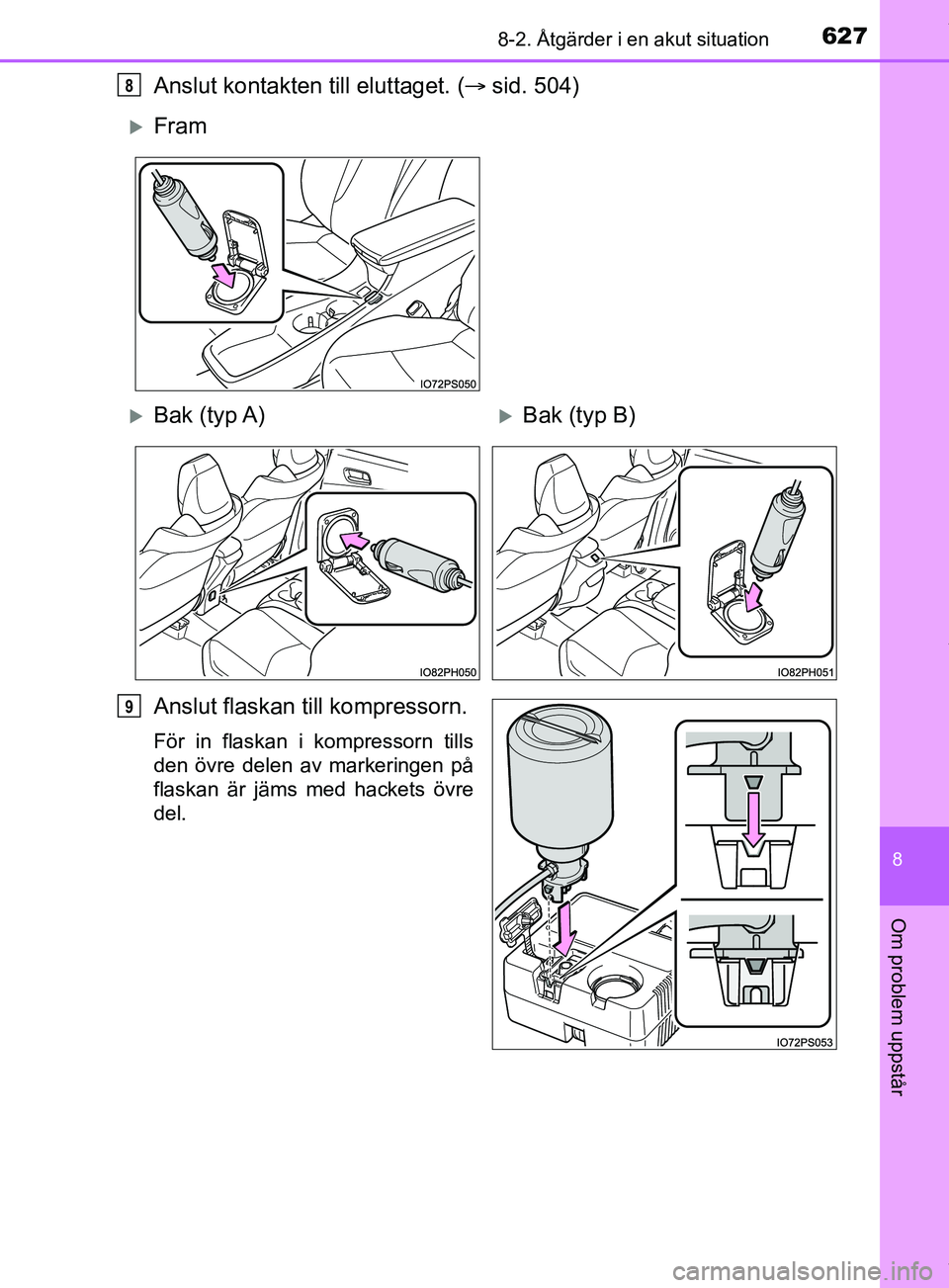

Anslut kontakten till eluttaget. (sid. 504)
Anslut flaskan till kompressorn.
För in flaskan i kompressorn tills
den övre delen av markeringen på
flaskan är jäms med hackets övre
del.
8
Fram
Bak (typ A)Bak (typ B)
9
OM47C99SE.book Page 627 Tuesday, July 17, 2018 12:40 PM

6288-2. Åtgärder i en akut situation
OM47C99SE

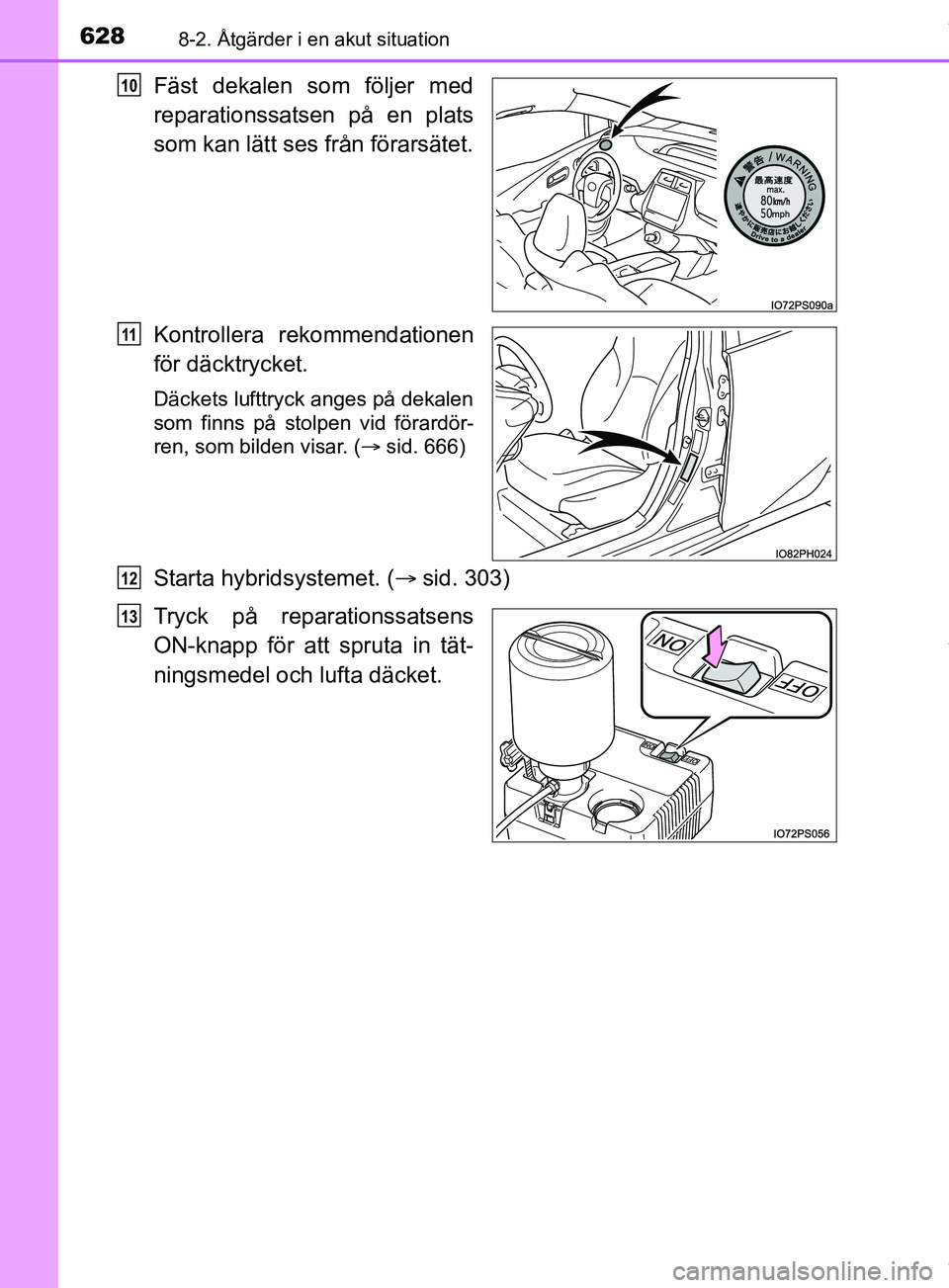

Fäst dekalen som följer med
reparationssatsen på en plats
som kan lätt ses från förarsätet.
Kontrollera rekommendationen
för däcktrycket.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardör-
ren, som bilden visar. (sid. 666)
Starta hybridsystemet. ( sid. 303)
Tryck på reparationssatsens
ON-knapp för att spruta in tät-
ningsmedel och lufta däcket.
10
11
12
13
OM47C99SE.book Page 628 Tuesday, July 17, 2018 12:40 PM

6298-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår
Lufta däcket tills det har angivet lufttryck.Tätningsmedlet sprutas in och
lufttrycket går upp till mellan
300 kPa (3,0 bar) och 400 kPa
(4,0 bar), och minskar därefter
långsamt.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 till 5 minuter efter att ström-
brytaren tryckts in.
• Stäng av reparationssatsen och kontrollera lufttrycket i
däcket. Var noga med att luft-
trycket i däcket inte blir för
högt, och upprepa procedu-
ren tills angivet lufttryck har
erhållits i däcket.
• Du kan fylla på luft i däcket i cirka 5 till 20 minuter (beroende på utetemperaturen). Om lufttrycket i däcket fortfarande är lägre än
det angivna värdet efter att ha fy llts på i 25 minuter så är däcket
alltför skadat för att kunna lagas. Stäng av kompressorn med
strömställaren och kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
• Om lufttrycket i däcket överskri der angivet värde kan du släppa
ut luft för att justera lufttrycket. ( sid. 632, 666)
När kompressorn har stängts av ska du ta bort slangen från venti-
len på däcket och dra därefter ut kontakten från eluttaget.
Tätningsmedel kan läcka ut när slangen tas bort.
Sätt tillbaka ventil hatten på ventilen t ill det lagade däcket.
14
1
2
15
16
OM47C99SE.book Page 629 Tuesday, July 17, 2018 12:40 PM

6308-2. Åtgärder i en akut situation
OM47C99SE

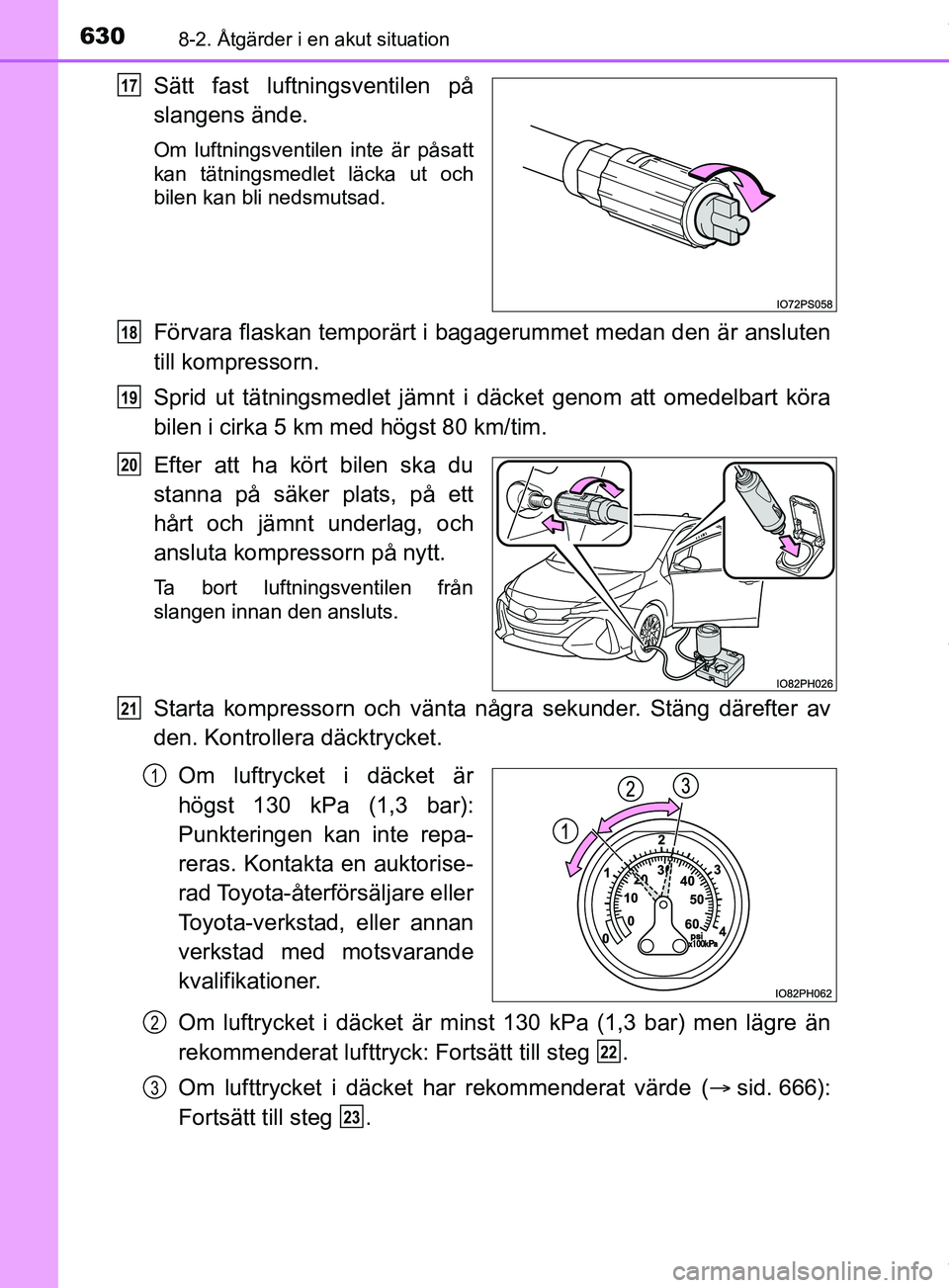

Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka ut och
bilen kan bli nedsmutsad.
Förvara flaskan temporärt i bagagerummet medan den är ansluten
till kompressorn.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter att ha kört bilen ska du
stanna på säker plats, på ett
hårt och jämnt underlag, och
ansluta kompressorn på nytt.
Ta bort luftningsventilen från
slangen innan den ansluts.
Starta kompressorn och vänta några sekunder. Stäng därefter av
den. Kontrollera däcktrycket.
Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till steg .
Om lufttrycket i däcket har rekommenderat värde ( sid. 666):
Fortsätt till steg .
17
18
19
20
21
1
2
22
3
23
