6507-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)

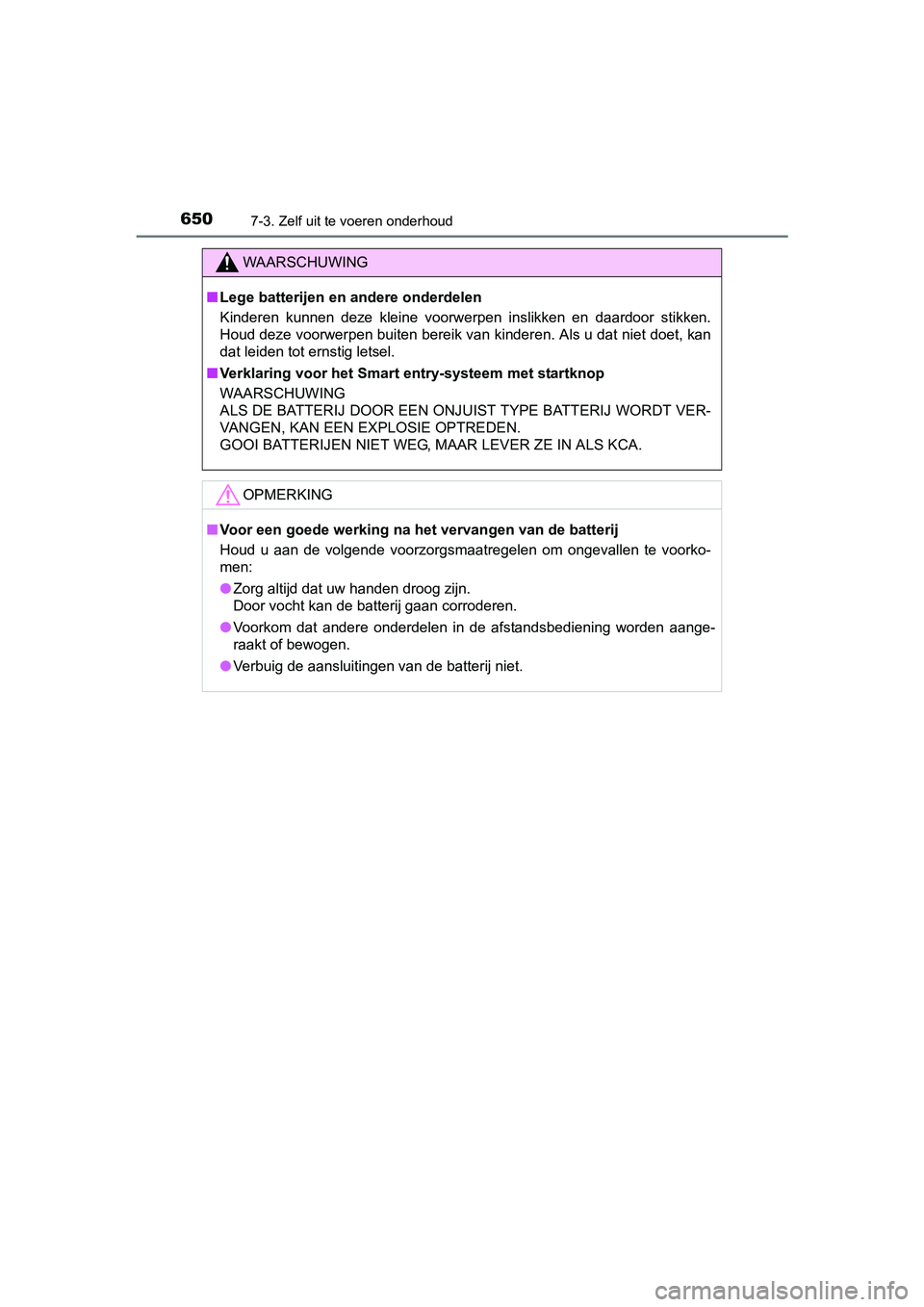

WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor het Smart entry-systeem met startknop
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 650 Tuesday, January 2, 2018 2:59 PM

6517-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

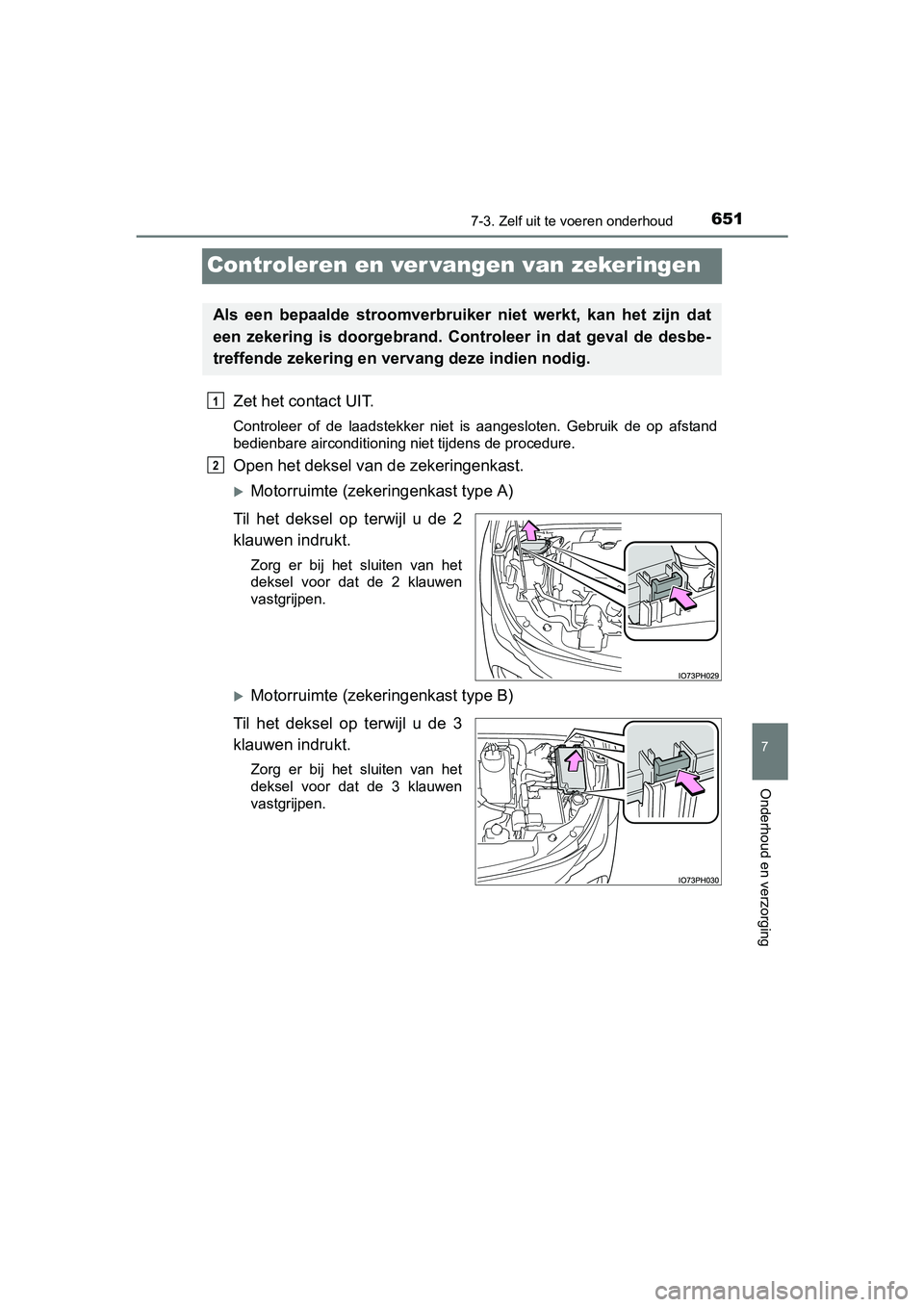

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Controleer of de laadstekker niet is aangesloten. Gebruik de op afstand
bedienbare airconditioning niet tijdens de procedure.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkast type A)
Til het deksel op terwijl u de 2
klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 2 klauwen
vastgrijpen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3
klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 3 klauwen
vastgrijpen.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 651 Tuesday, January 2, 2018 2:59 PM

6527-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)

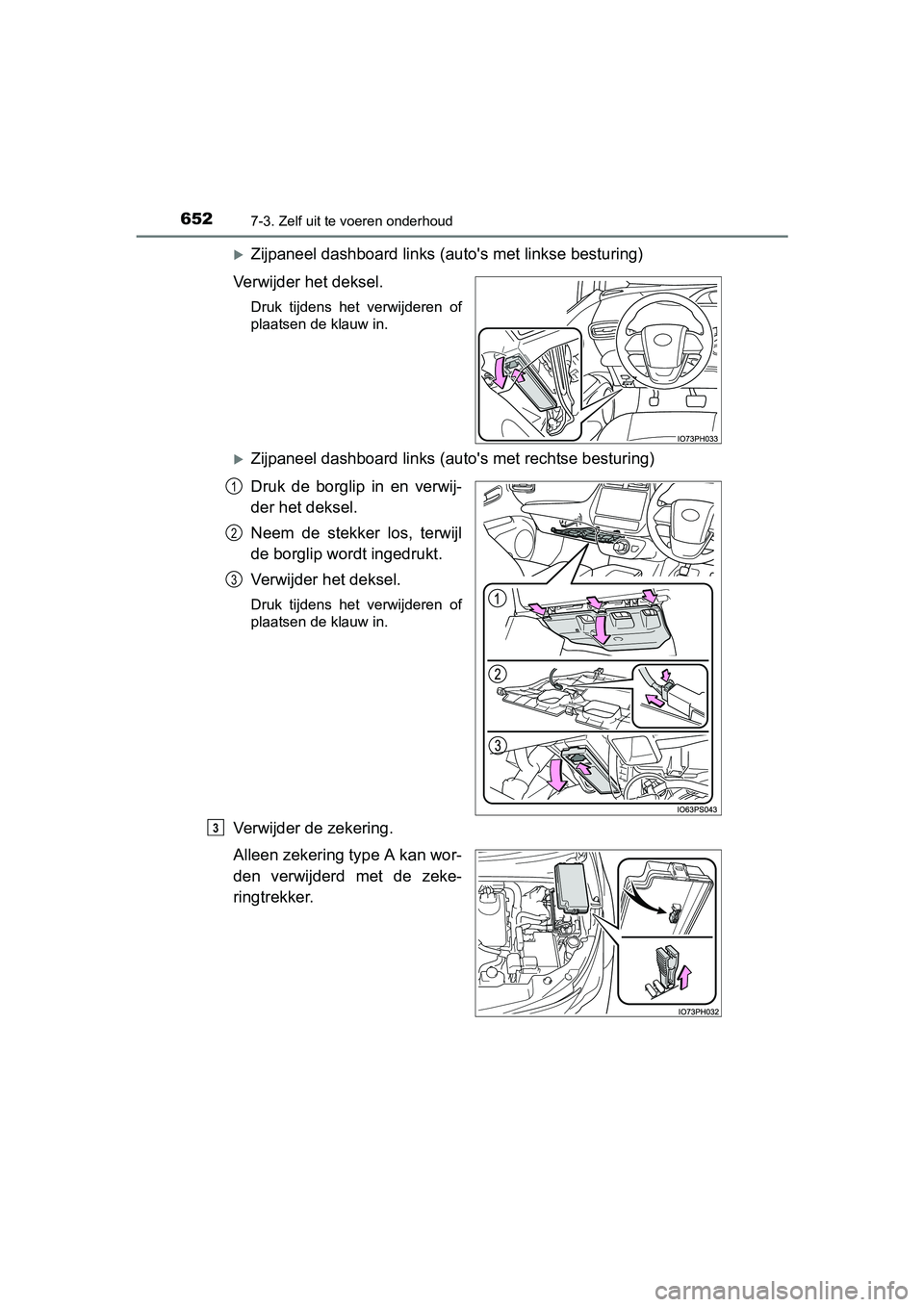

Zijpaneel dashboard links (auto's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Zijpaneel dashboard links (aut o's met rechtse besturing)
Druk de borglip in en verwij-
der het deksel.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zeke-
ringtrekker.
1
2
3
3
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 652 Tuesday, January 2, 2018 2:59 PM

6537-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

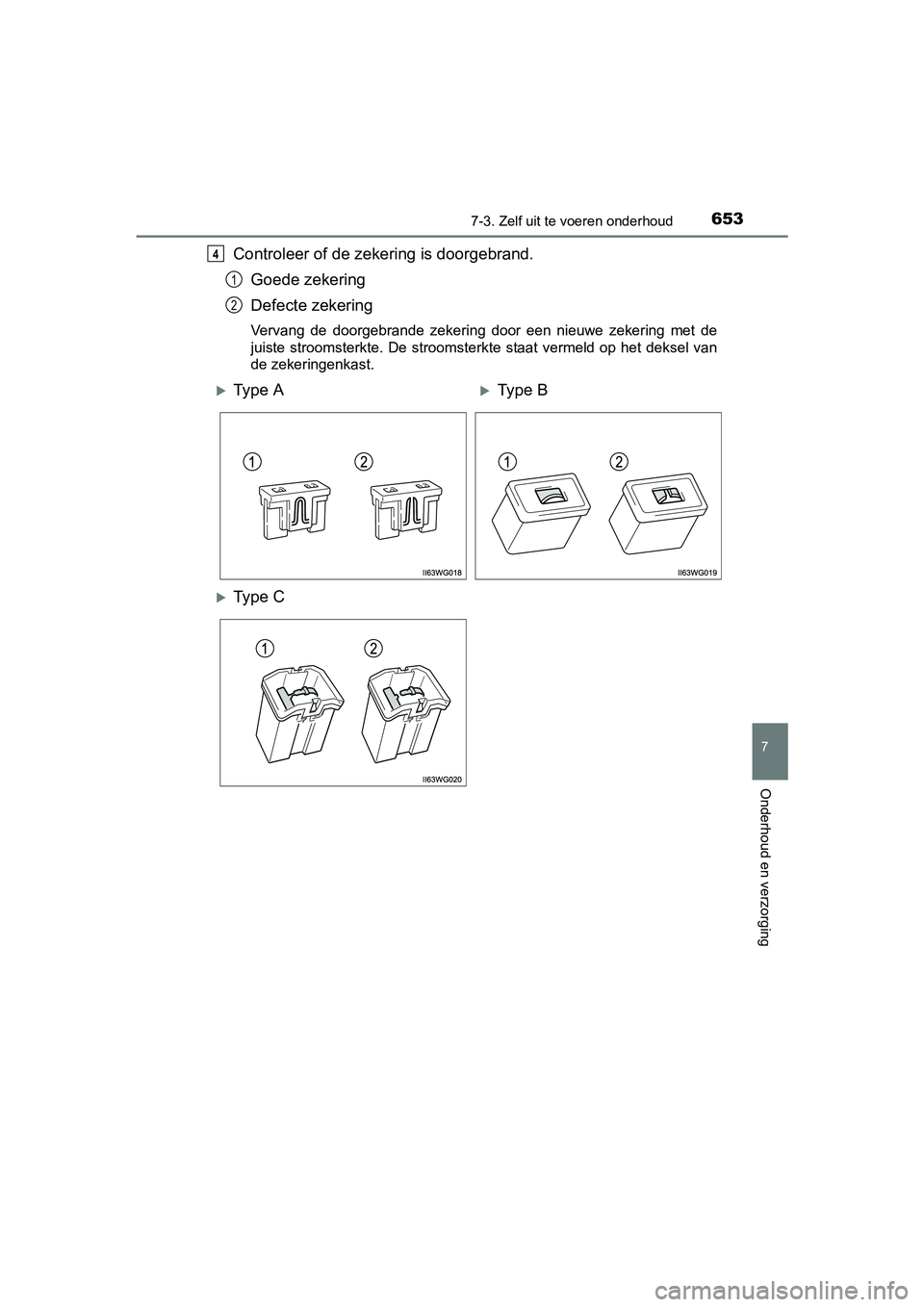

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van
de zekeringenkast.
4
1
2
Ty p e AType B
Ty p e C
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 653 Tuesday, January 2, 2018 2:59 PM

6547-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)

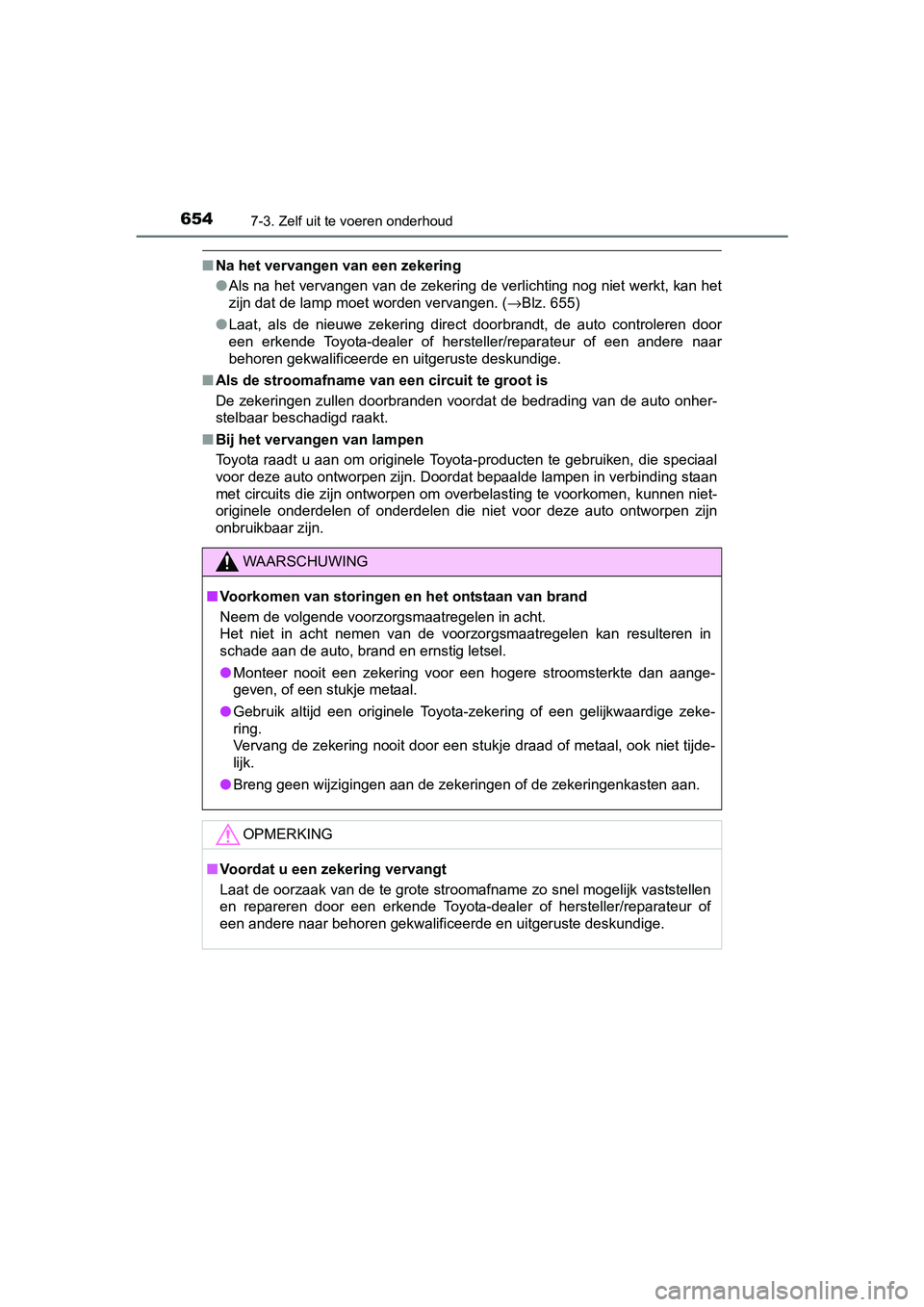

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 655)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaard ige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
PRIUS PHV_OM_OM47C18E_(EE).book Page 654 Tuesday, January 2, 2018 2:59 PM

6557-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 737)
Achteruitrijlicht
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 655 Tuesday, January 2, 2018 2:59 PM

6567-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)■

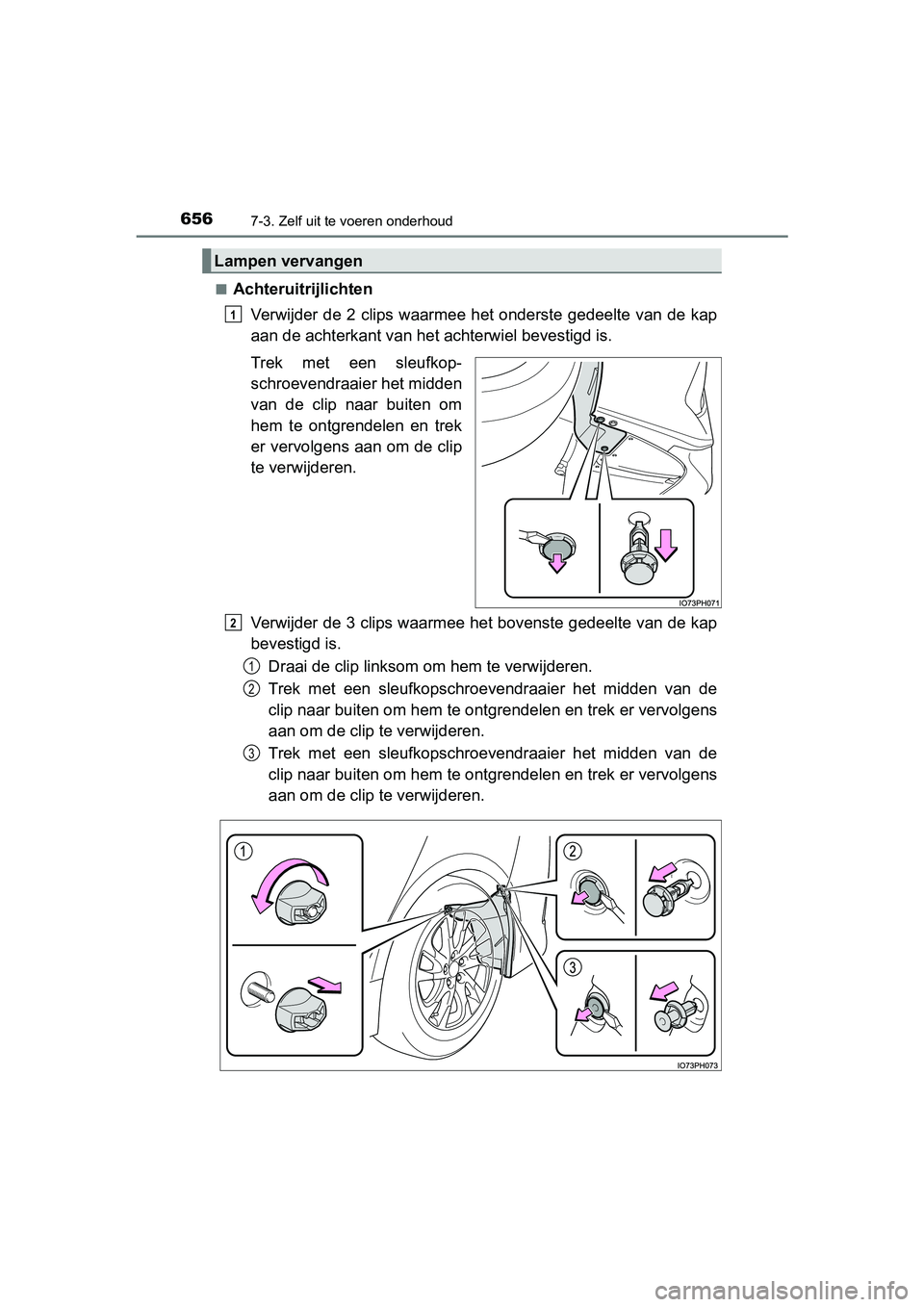

Achteruitrijlichten
Verwijder de 2 clips waarmee het onderste gedeelte van de kap
aan de achterkant v an het achterwiel bevestigd is.
Trek met een sleufkop-
schroevendraaier het midden
van de clip naar buiten om
hem te ontgrendelen en trek
er vervolgens aan om de clip
te verwijderen.
Verwijder de 3 clips waarmee het bovenste gedeelte van de kap
bevestigd is.
Draai de clip linksom o m hem te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de
clip naar buiten om hem te ont grendelen en trek er vervolgens
aan om de clip te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de
clip naar buiten om hem te ont grendelen en trek er vervolgens
aan om de clip te verwijderen.
Lampen vervangen
1
2
1
2
3
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 656 Tuesday, January 2, 2018 2:59 PM

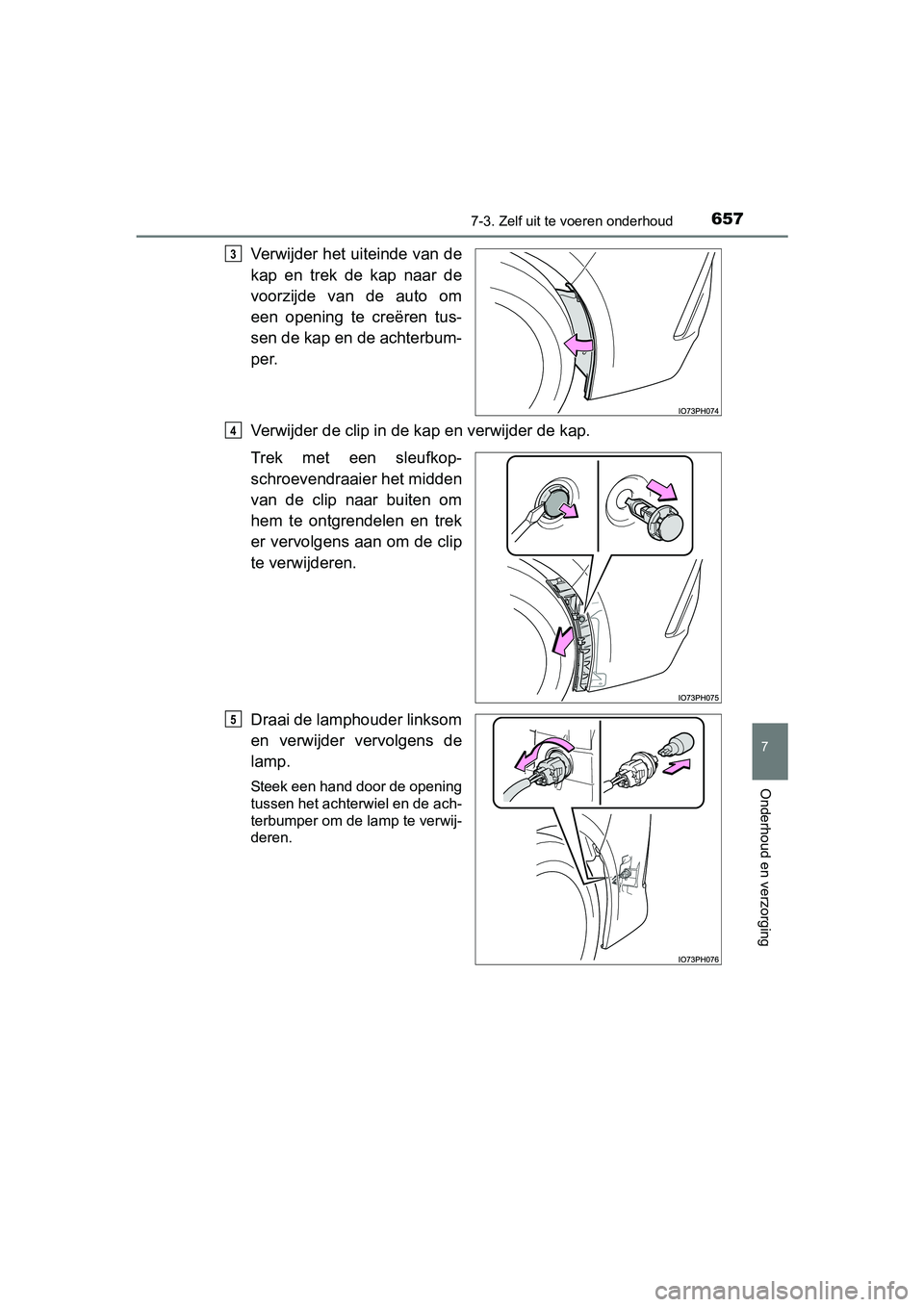

6577-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging
Verwijder het uiteinde van de
kap en trek de kap naar de
voorzijde van de auto om
een opening te creëren tus-
sen de kap en de achterbum-
per.
Verwijder de clip in de kap en verwijder de kap.
Trek met een sleufkop-
schroevendraaier het midden
van de clip naar buiten om
hem te ontgrendelen en trek
er vervolgens aan om de clip
te verwijderen.
Draai de lamphouder linksom
en verwijder vervolgens de
lamp.
Steek een hand door de opening
tussen het achterwiel en de ach-
terbumper om de lamp te verwij-
deren.
3
4
5
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 657 Tuesday, January 2, 2018 2:59 PM

6587-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)

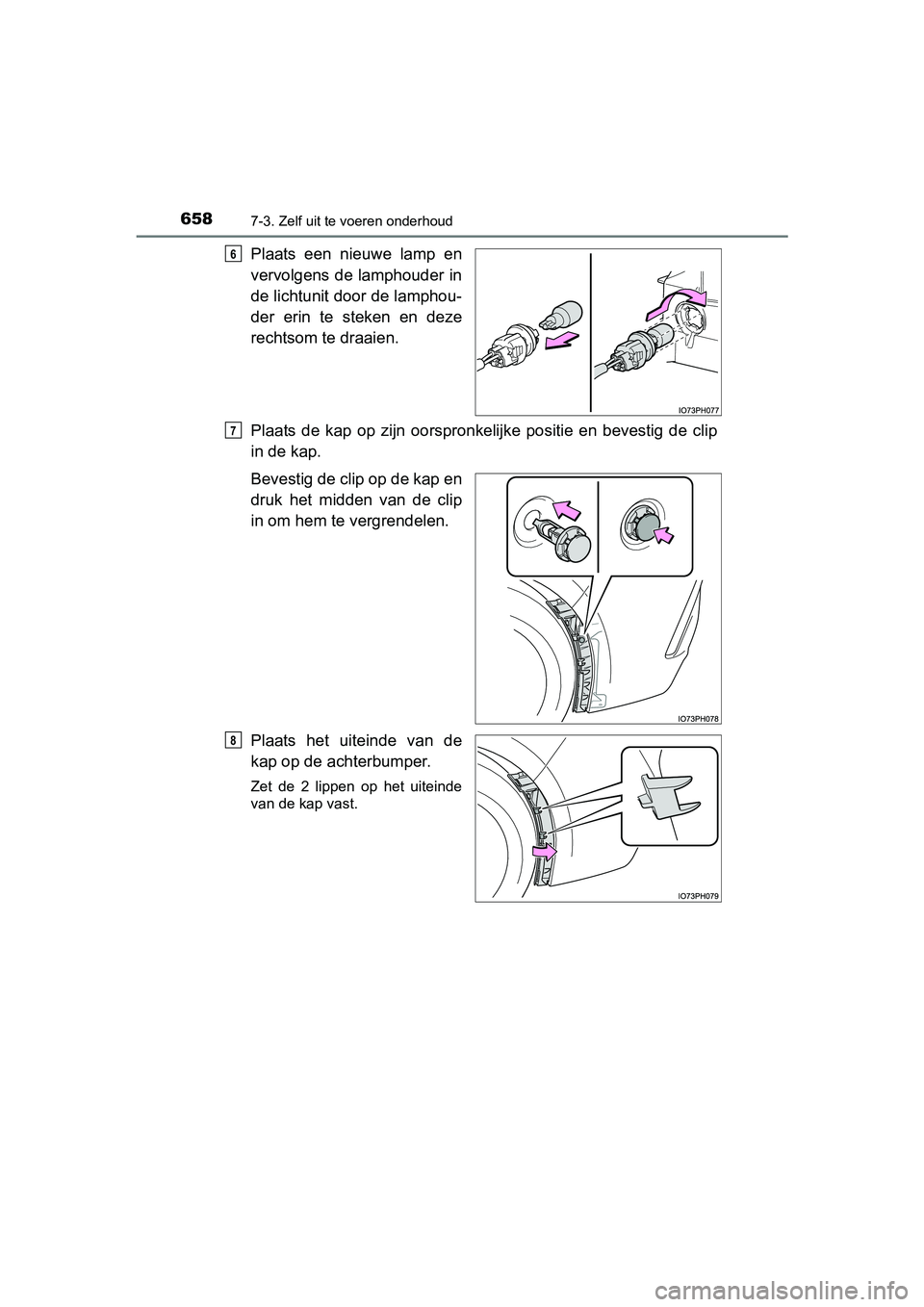

Plaats een nieuwe lamp en
vervolgens de lamphouder in
de lichtunit door de lamphou-
der erin te steken en deze
rechtsom te draaien.
Plaats de kap op zijn oorspronkelijke positie en bevestig de clip
in de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.
Plaats het uiteinde van de
kap op de achterbumper.
Zet de 2 lippen op het uiteinde
van de kap vast.
6
7
8
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 658 Tuesday, January 2, 2018 2:59 PM

6597-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

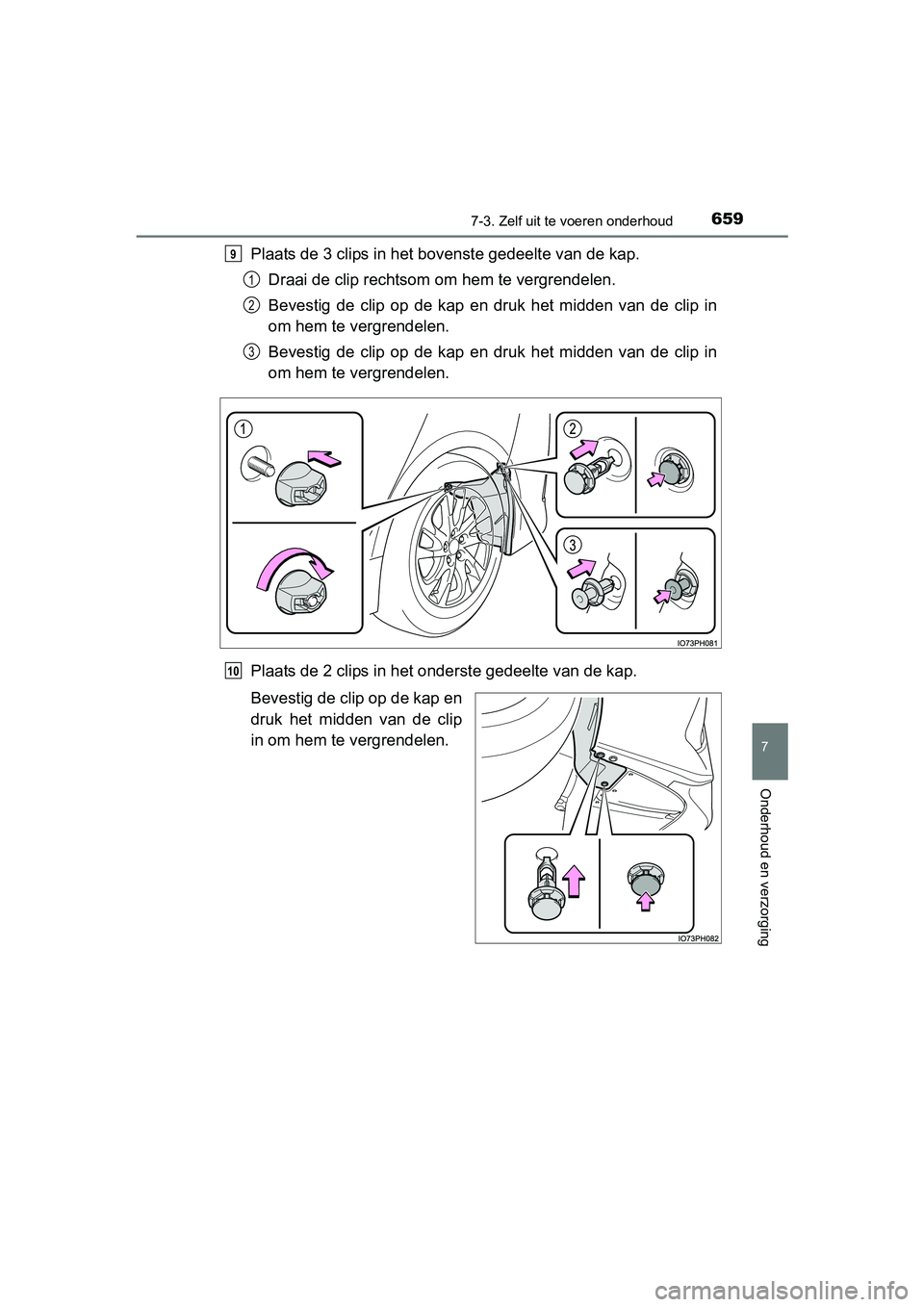

Plaats de 3 clips in het bov enste gedeelte van de kap.
Draai de clip rechtsom om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Plaats de 2 clips in het onde rste gedeelte van de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.9
1
2
3
10
