TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

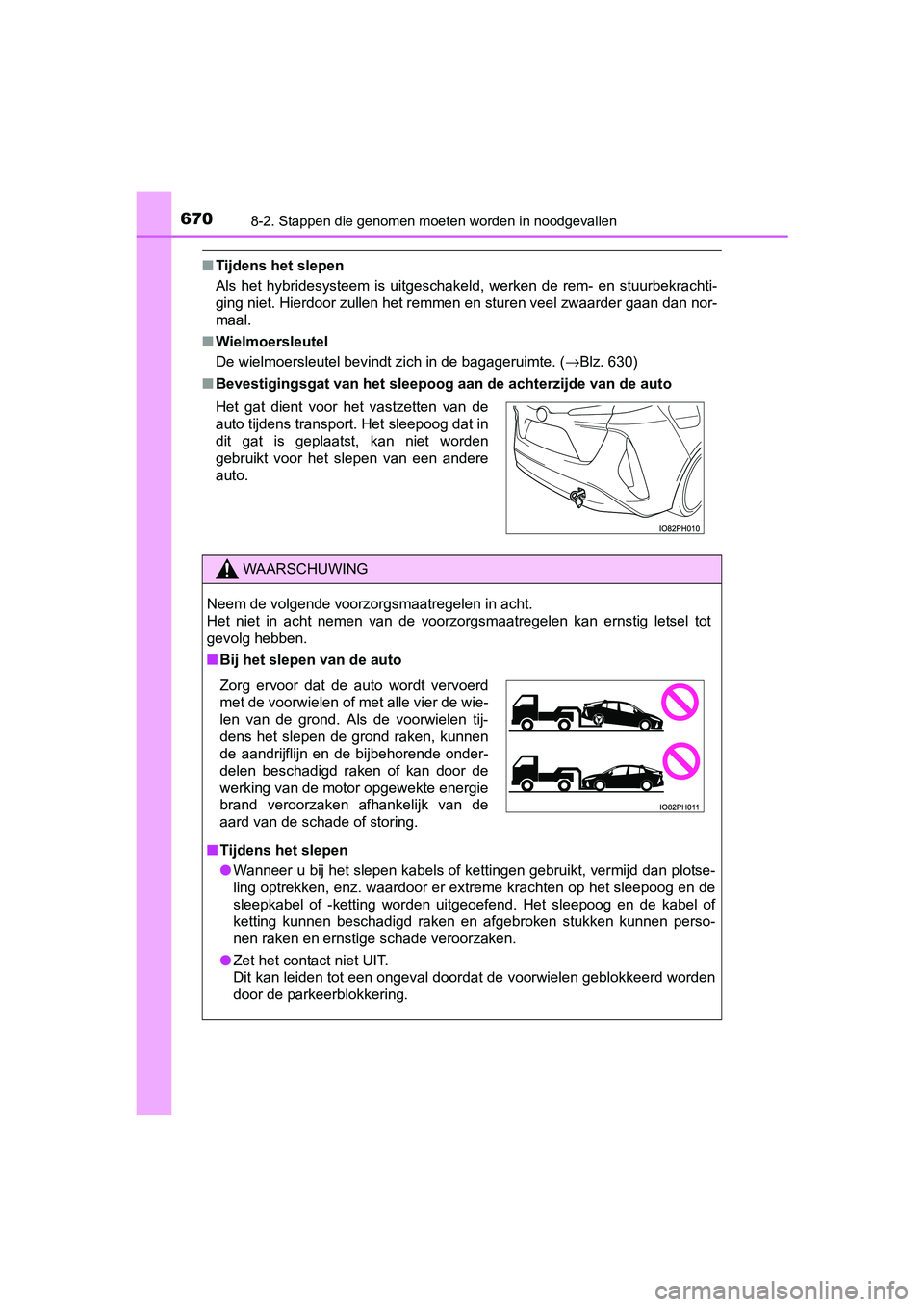

6708-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
■Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuu rbekrachti-
ging niet. Hierdoor zullen het remmen en sturen veel zwaarder g aan dan nor-
maal.
■ Wielmoersleutel
De wielmoersleutel bevindt zich in de bagageruimte. ( →Blz. 630)
■ Bevestigingsgat van het sleepoog aan de achterzijde van de auto
Het gat dient voor het vastzetten van de
auto tijdens transport. Het sleepoog dat in
dit gat is geplaatst, kan niet worden
gebruikt voor het slepen van een andere
auto.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepo og en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen pe rso-
nen raken en ernstige schade veroorzaken.
● Zet het contact niet UIT.
Dit kan leiden tot een ongeval doordat de voorwielen geblokkeerd worden
door de parkeerblokkering.
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken of kan door de
werking van de motor opgewekte energie
brand veroorzaken afhankelijk van de
aard van de schade of storing.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 670 Tuesday, January 2, 2018 2:59 PM

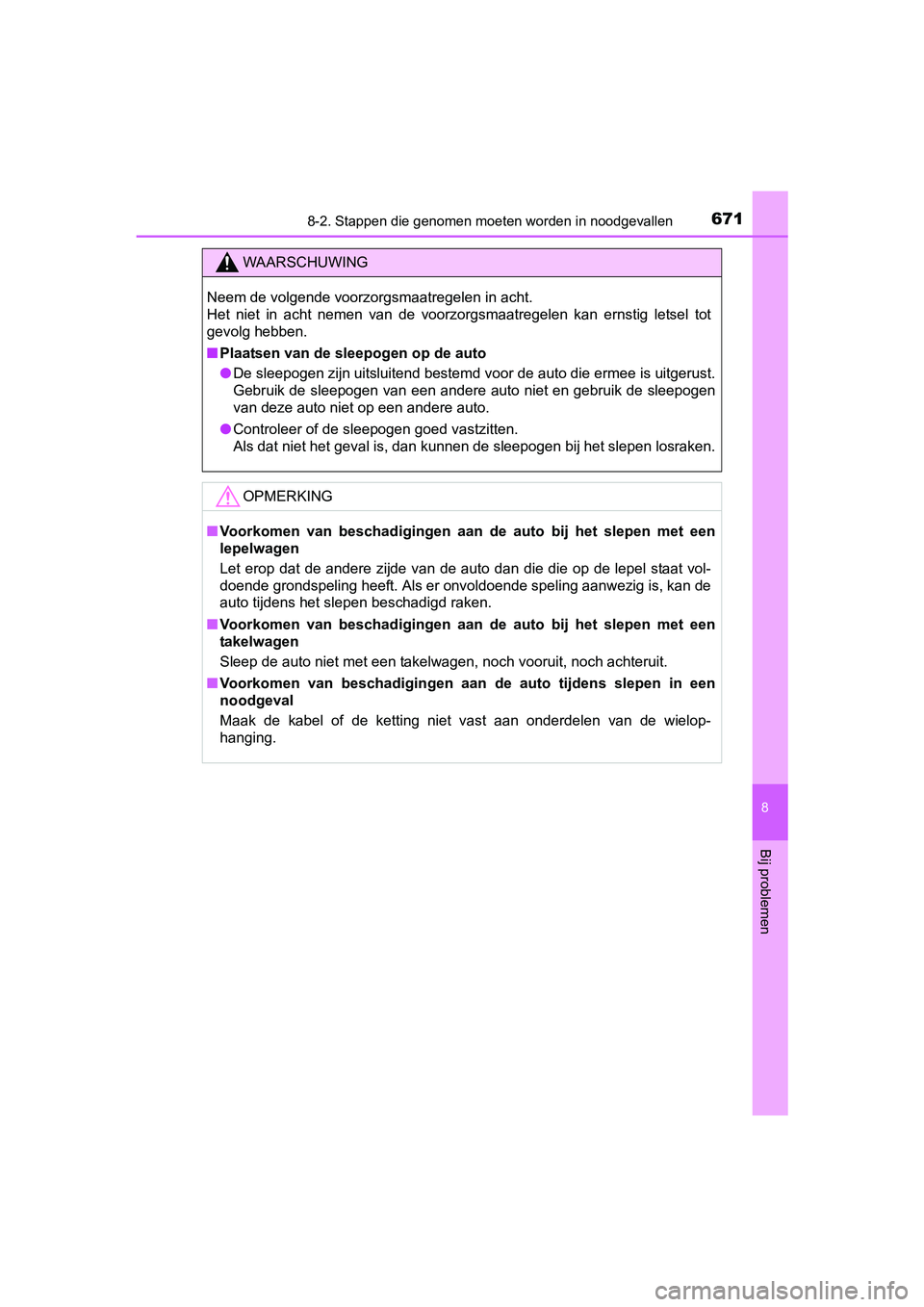

6718-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Plaatsen van de sleepogen op de auto
● De sleepogen zijn uitsluitend bestemd voor de auto die ermee is uitgerust.
Gebruik de sleepogen van een andere auto niet en gebruik de sle epogen
van deze auto niet op een andere auto.
● Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slep en losraken.
OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
Let erop dat de andere zijde van de auto dan die die op de lepe l staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan de
auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achte ruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielop-
hanging.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 671 Tuesday, January 2, 2018 2:59 PM

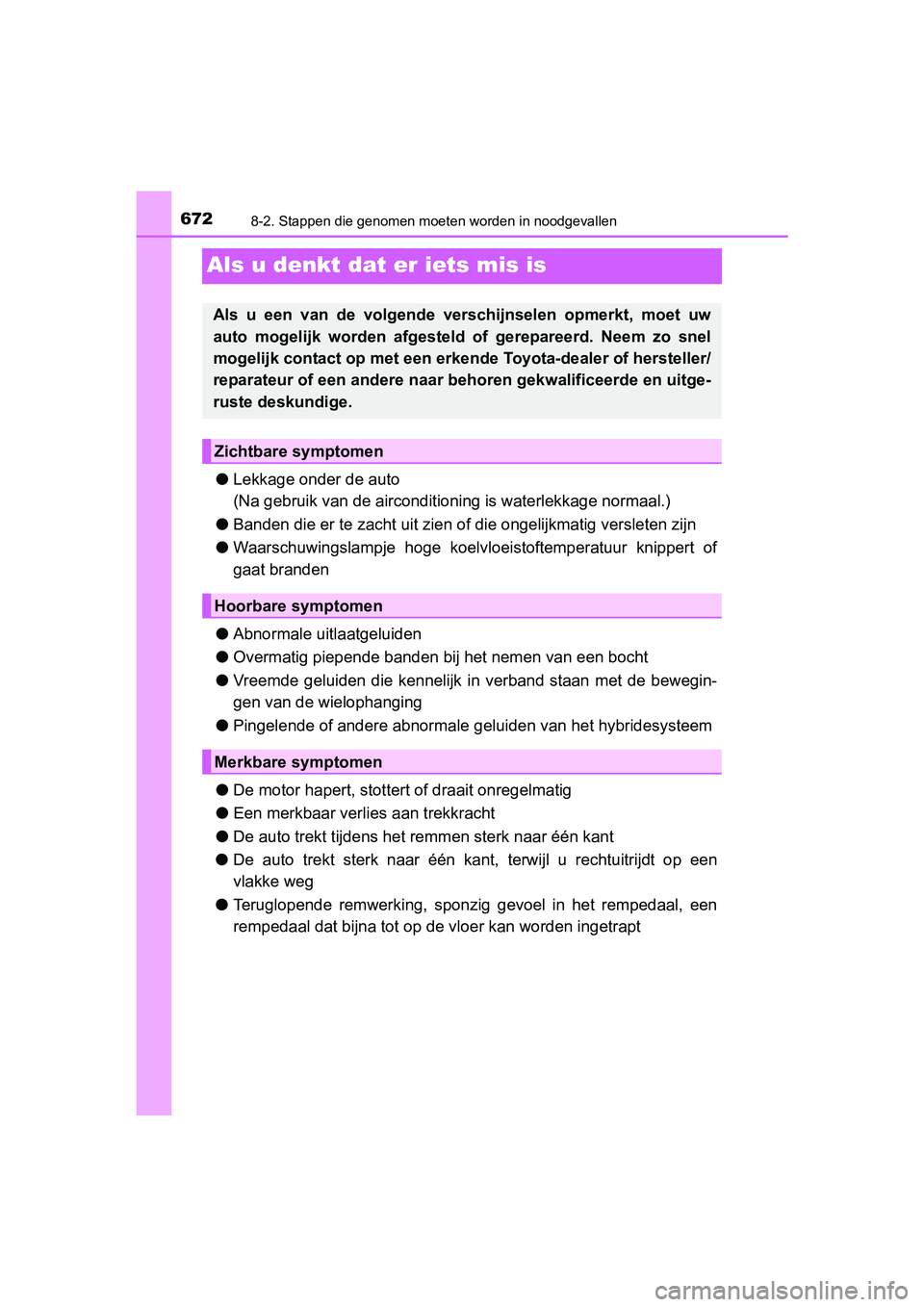

6728-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioni ng is waterlekkage normaal.)
● Banden die er te zacht uit zien of die o ngelijkmatig versleten zijn
● Waarschuwingslampje hoge koelvloeistoftemperatuur knippert of
gaat branden
● Abnormale uitlaatgeluiden
● Overmatig piepende banden b ij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale g eluiden van het hybridesysteem
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlie s aan trekkracht
● De auto trekt tijdens het r emmen sterk naar één kant
● De auto trekt sterk naar één kan t, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo snel
mogelijk contact op met een erkende Toyota-dealer of hersteller /
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 672 Tuesday, January 2, 2018 2:59 PM

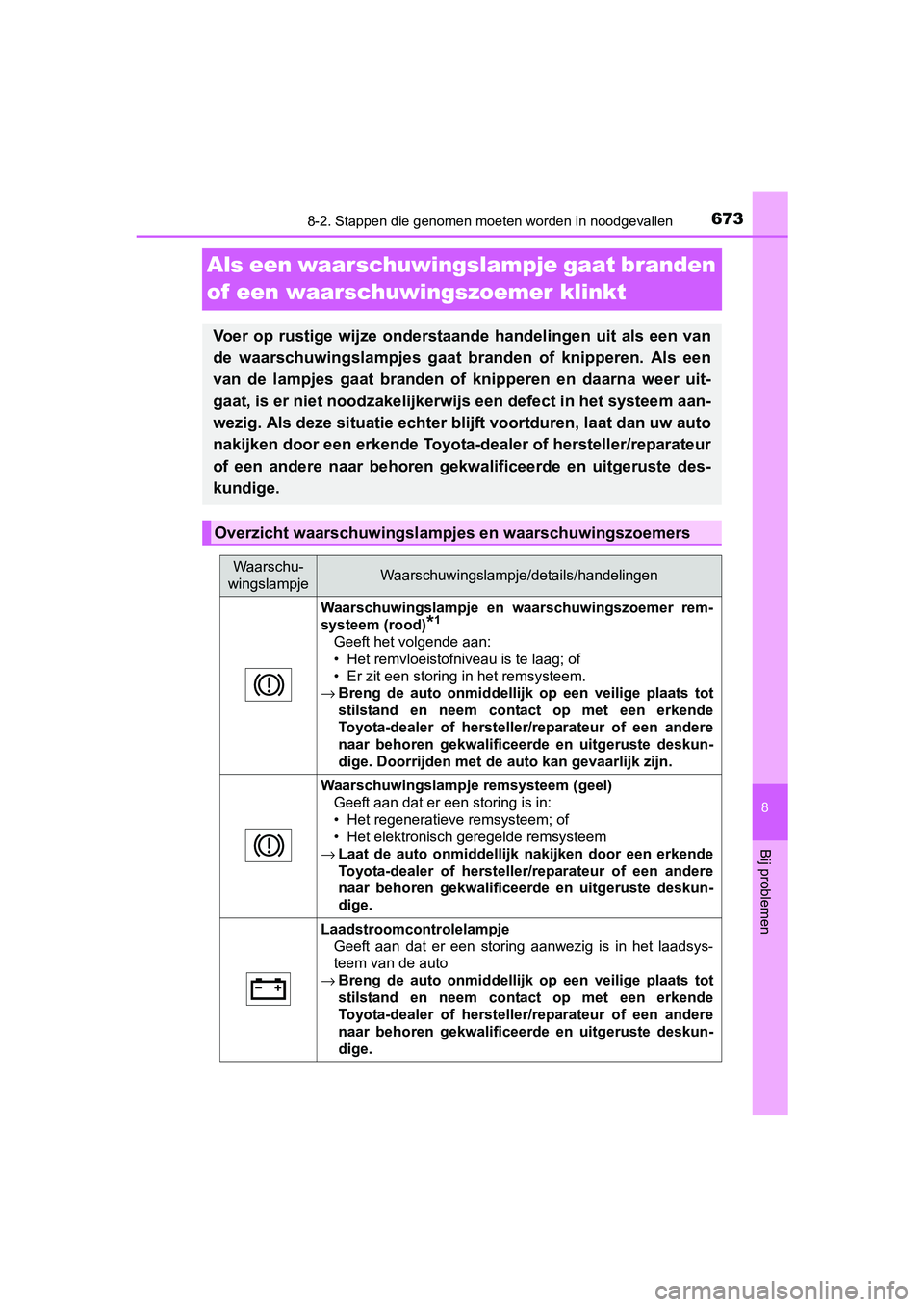

6738-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen
Als een waarschuwing slampje gaat branden
of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodza kelijkerwijs een defect in het systeem aan-
wezig. Als deze situatie echter blijft voortduren, laat dan uw auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r
of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
Waarschuwingslampje en waarschuwingszoemer rem-
systeem (rood)
*1
Geeft het volgende aan:
• Het remvloeistofniveau is te laag; of
• Er zit een storing in het remsysteem.
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige. Doorrijden met de auto kan gevaarlijk zijn.
Waarschuwingslampje remsysteem (geel)
Geeft aan dat er een storing is in:
• Het regeneratieve remsysteem; of
• Het elektronisch geregelde remsysteem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Laadstroomcontrolelampje
Geeft aan dat er een storing aanwezig is in het laadsys-
teem van de auto
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 673 Tuesday, January 2, 2018 2:59 PM

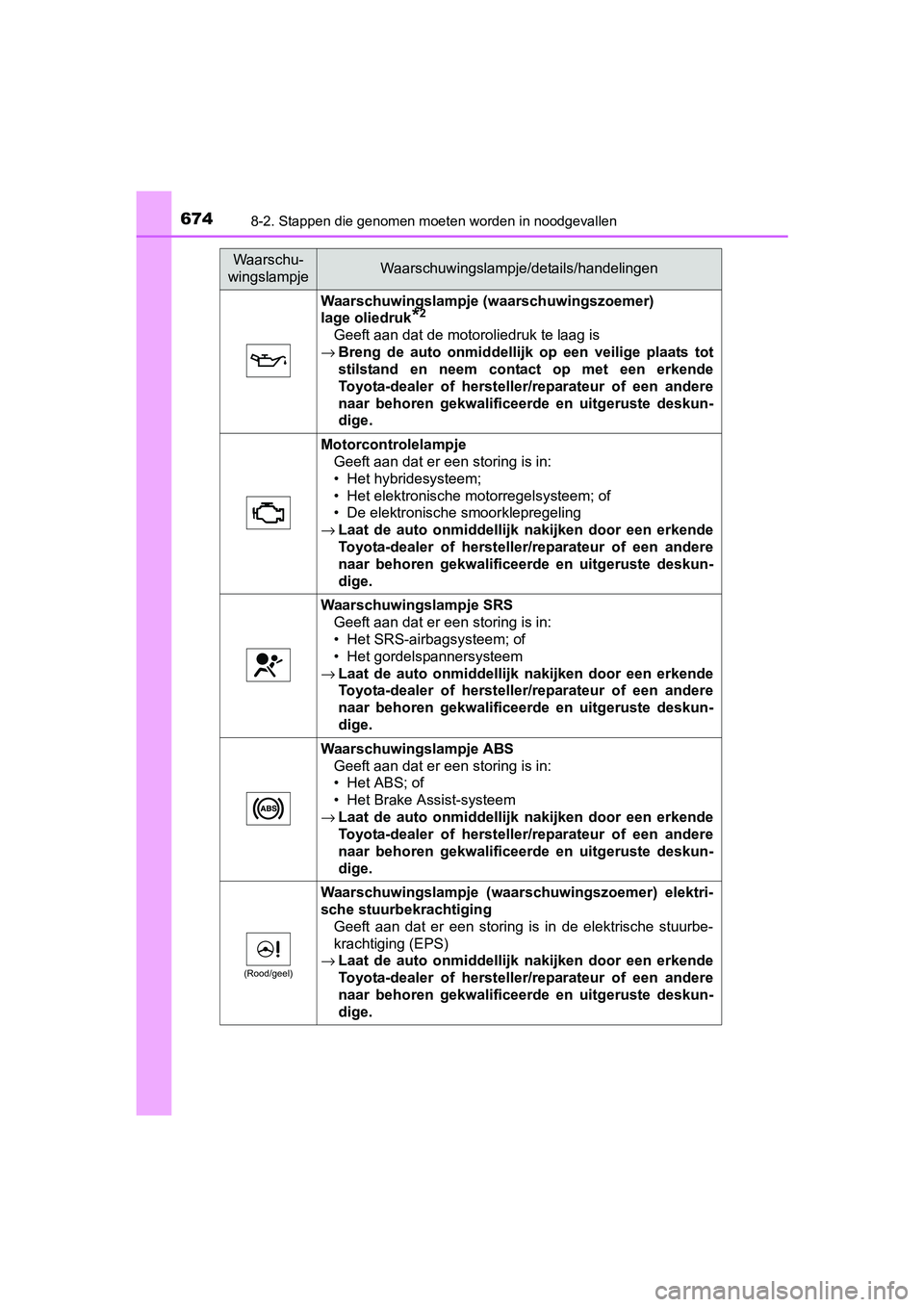

6748-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
Waarschuwingslampje (waarschuwingszoemer)
lage oliedruk
*2
Geeft aan dat de motoroliedruk te laag is
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Motorcontrolelampje
Geeft aan dat er een storing is in:
• Het hybridesysteem;
• Het elektronische motorregelsysteem; of
• De elektronische smoorklepregeling
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje SRS
Geeft aan dat er een storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
(Rood/geel)
Waarschuwingslampje (waar schuwingszoemer) elektri-
sche stuurbekrachtiging
Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging (EPS)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 674 Tuesday, January 2, 2018 2:59 PM

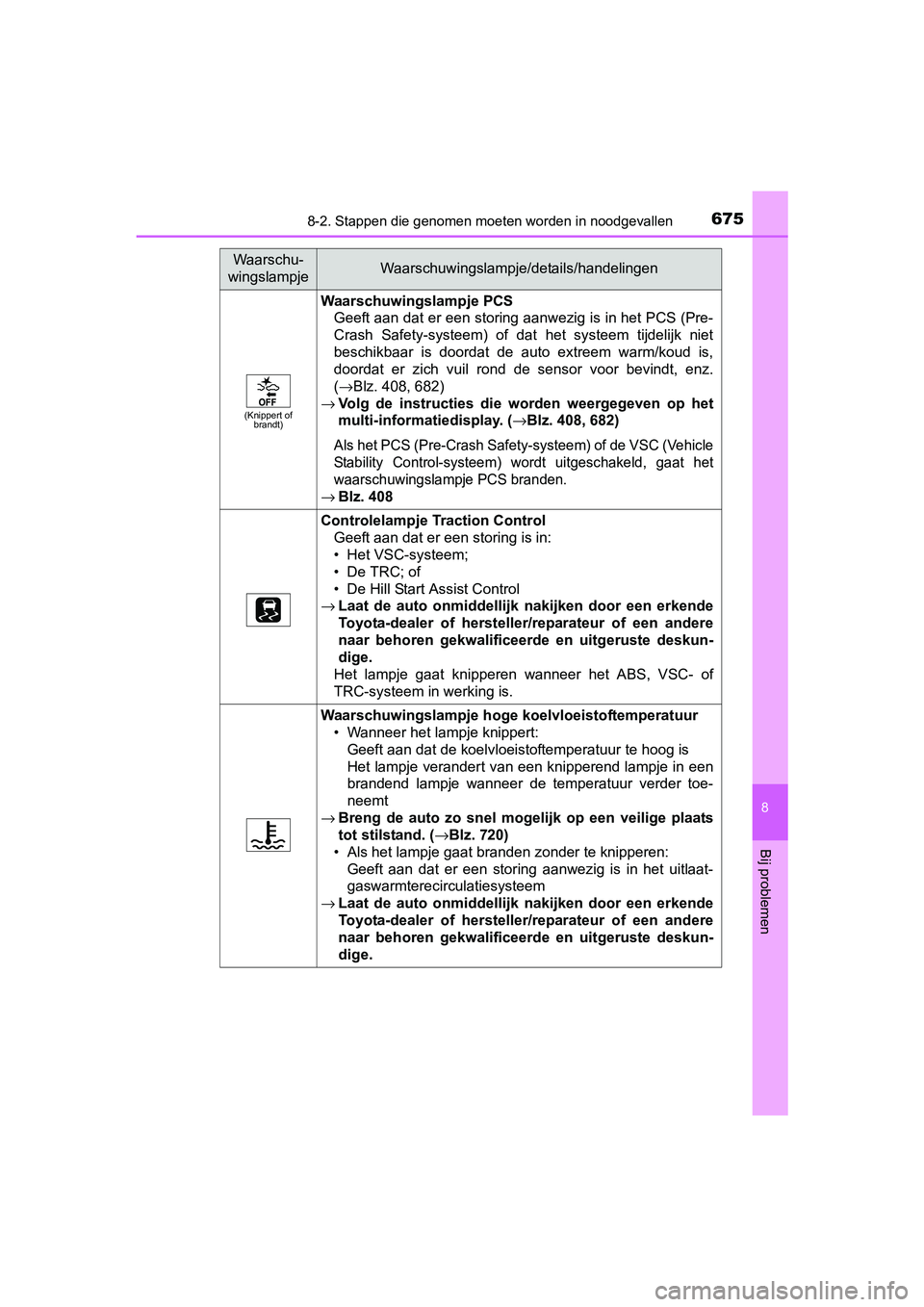

6758-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen
(Knippert of
brandt)
Waarschuwingslampje PCS
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem) of dat het systeem tijdelijk niet
beschikbaar is doordat de auto extreem warm/koud is,
doordat er zich vuil rond de sensor voor bevindt, enz.
(→Blz. 408, 682)
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 408, 682)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle
Stability Control-systeem) word t uitgeschakeld, gaat het
waarschuwingslampje PCS branden.
→ Blz. 408
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• Het VSC-systeem;
•De TRC; of
• De Hill Start Assist Control
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Het lampje gaat knipperen wanneer het ABS, VSC- of
TRC-systeem in werking is.
Waarschuwingslampje hoge koelvloeistoftemperatuur
• Wanneer het lampje knippert:
Geeft aan dat de koelvloeistoftemperatuur te hoog is
Het lampje verandert van een knipperend lampje in een
brandend lampje wanneer de temperatuur verder toe-
neemt
→ Breng de auto zo snel mogelijk op een veilige plaats
tot stilstand. ( →Blz. 720)
• Als het lampje gaat branden zonder te knipperen: Geeft aan dat er een storing aanwezig is in het uitlaat-
gaswarmterecirculatiesysteem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 675 Tuesday, January 2, 2018 2:59 PM

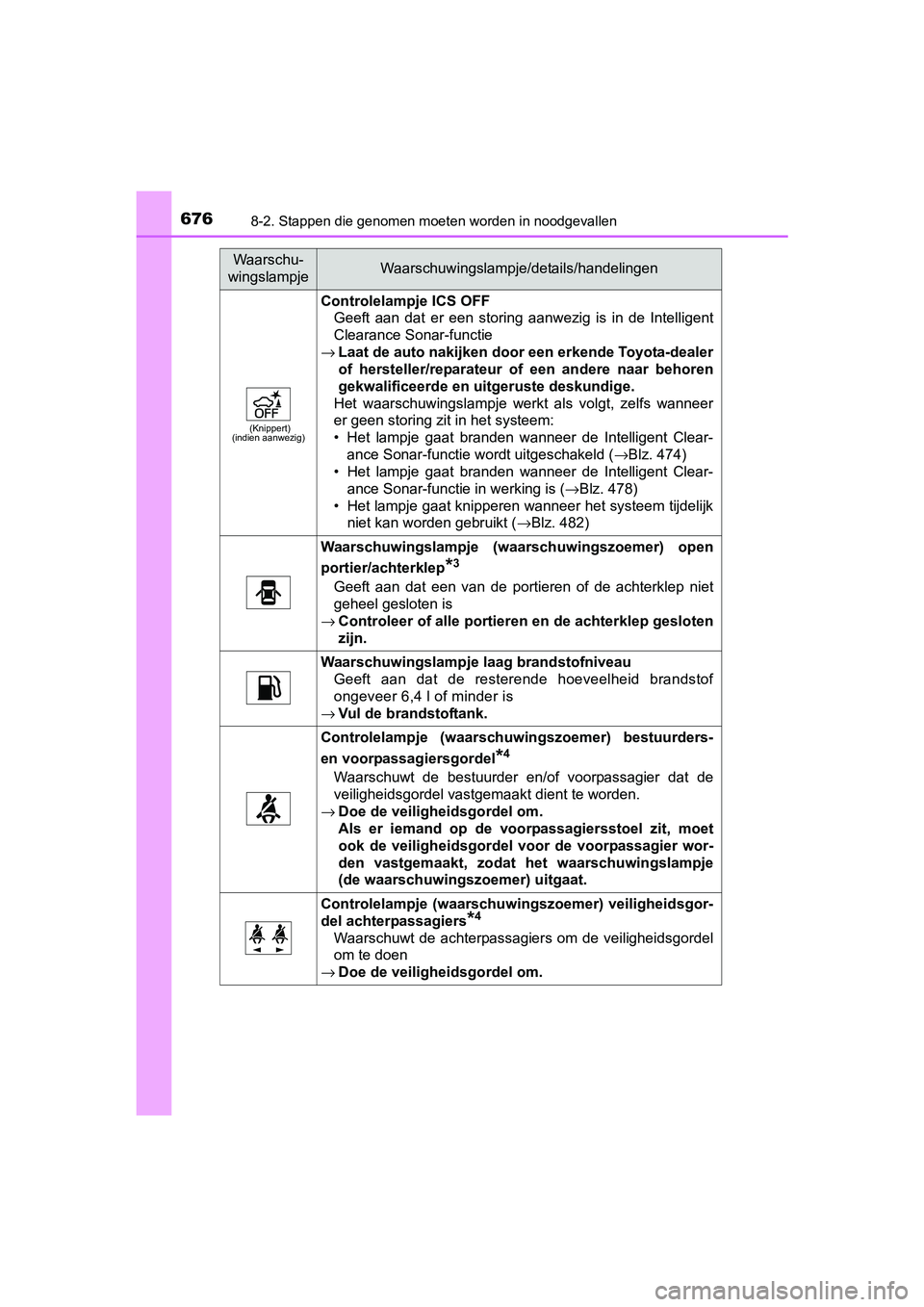

6768-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
(Knippert)
(indien aanwezig)
Controlelampje ICS OFF
Geeft aan dat er een storing aanwezig is in de Intelligent
Clearance Sonar-functie
→ Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Het waarschuwingslampje werkt als volgt, zelfs wanneer
er geen storing zit in het systeem:
• Het lampje gaat branden wanneer de Intelligent Clear- ance Sonar-functie wordt uitgeschakeld ( →Blz. 474)
• Het lampje gaat branden wanneer de Intelligent Clear-
ance Sonar-functie in werking is ( →Blz. 478)
• Het lampje gaat knipperen wanneer het systeem tijdelijk niet kan worden gebruikt ( →Blz. 482)
Waarschuwingslampje (wa arschuwingszoemer) open
portier/achterklep
*3
Geeft aan dat een van de portieren of de achterklep niet
geheel gesloten is
→ Controleer of alle portieren en de achterklep gesloten
zijn.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof
ongeveer 6,4 l of minder is
→ Vul de brandstoftank.
Controlelampje (waarschuw ingszoemer) bestuurders-
en voorpassagiersgordel
*4
Waarschuwt de bestuurder en/of voorpassagier dat de
veiligheidsgordel vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet
ook de veiligheidsgordel voor de voorpassagier wor-
den vastgemaakt, zodat het waarschuwingslampje
(de waarschuwingszoemer) uitgaat.
Controlelampje (waarschuwi ngszoemer) veiligheidsgor-
del achterpassagiers
*4
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen
→ Doe de veiligheidsgordel om.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 676 Tuesday, January 2, 2018 2:59 PM

6778-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

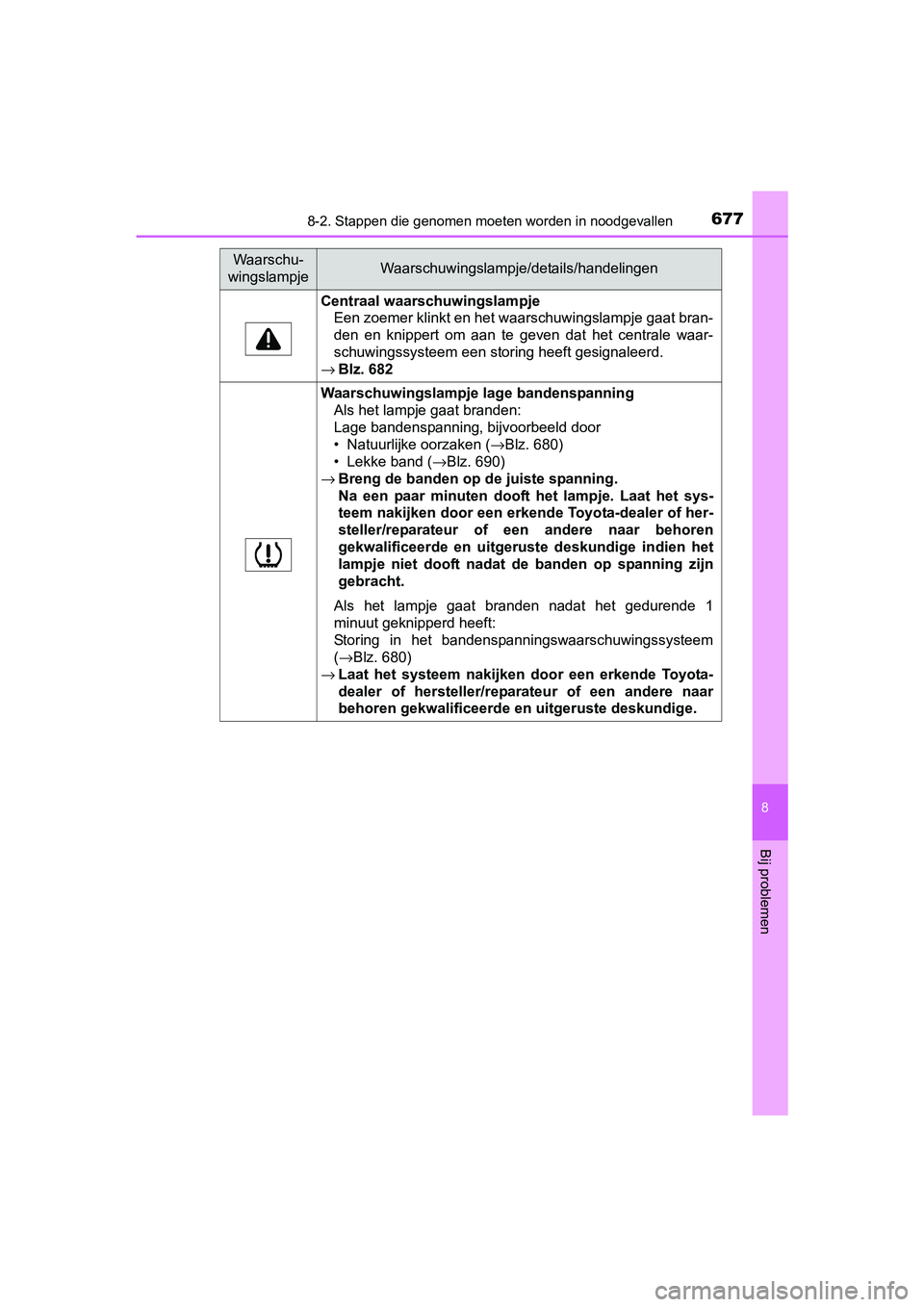

Centraal waarschuwingslampje
Een zoemer klinkt en het waarschuwingslampje gaat bran-
den en knippert om aan te geven dat het centrale waar-
schuwingssysteem een storing heeft gesignaleerd.
→ Blz. 682
Waarschuwingslampje lage bandenspanning
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
• Natuurlijke oorzaken ( →Blz. 680)
• Lekke band ( →Blz. 690)
→ Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het sys-
teem nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige indien het
lampje niet dooft nadat de banden op spanning zijn
gebracht.
Als het lampje gaat branden nadat het gedurende 1
minuut geknipperd heeft:
Storing in het bandenspanningswaarschuwingssysteem
( →Blz. 680)
→ Laat het systeem nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 677 Tuesday, January 2, 2018 2:59 PM

6788-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)

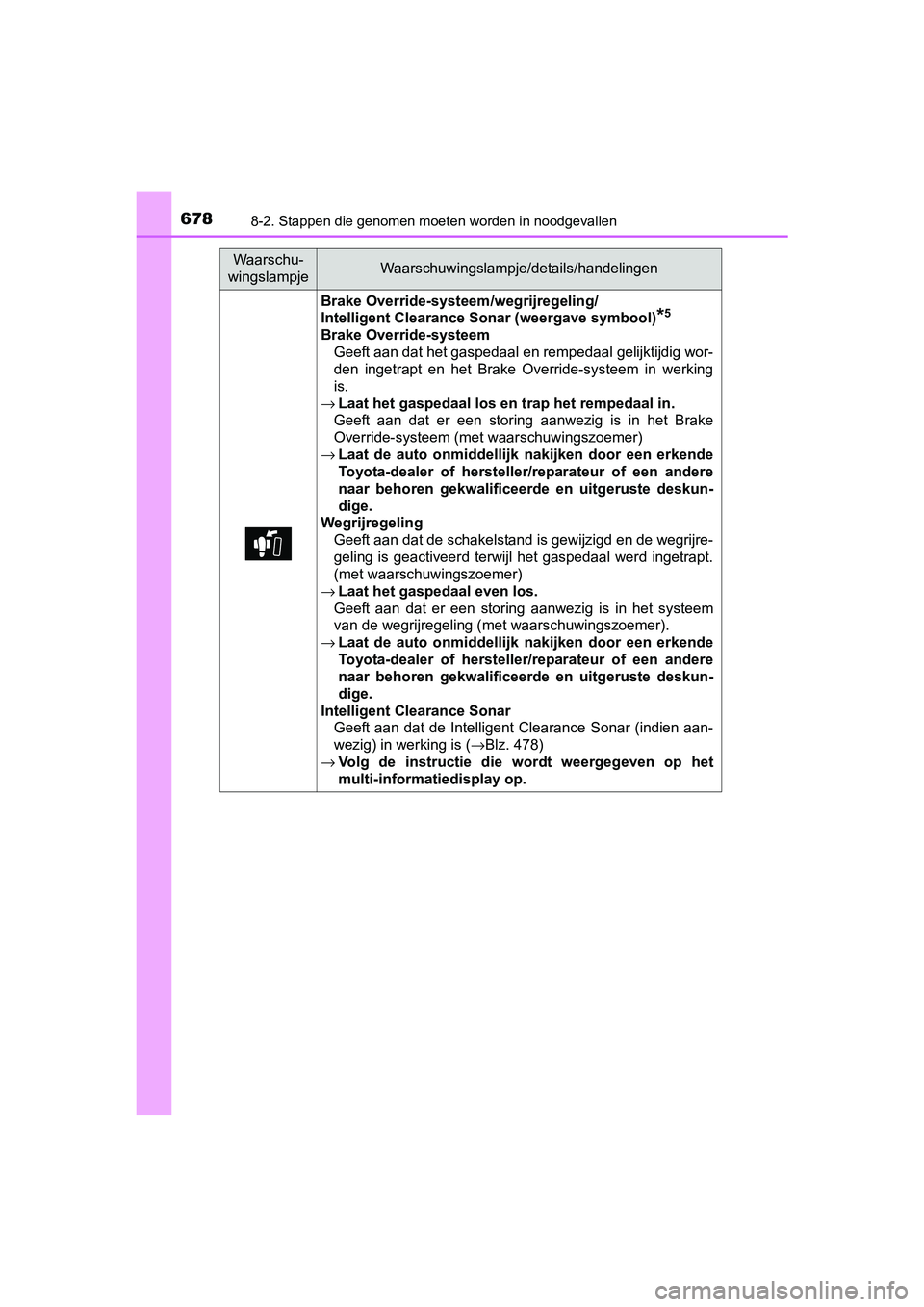

Brake Override-systeem/wegrijregeling/
Intelligent Clearance Sonar (weergave symbool)
*5
Brake Override-systeem
Geeft aan dat het gaspedaal en rempedaal gelijktijdig wor-
den ingetrapt en het Brake Override-systeem in werking
is.
→ Laat het gaspedaal los en trap het rempedaal in.
Geeft aan dat er een storing aanwezig is in het Brake
Override-systeem (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wegrijregeling
Geeft aan dat de schakelstand is gewijzigd en de wegrijre-
geling is geactiveerd terwijl het gaspedaal werd ingetrapt.
(met waarschuwingszoemer)
→ Laat het gaspedaal even los.
Geeft aan dat er een storing aanwezig is in het systeem
van de wegrijregeling (met waarschuwingszoemer).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Intelligent Clearance Sonar Geeft aan dat de Intelligent Clearance Sonar (indien aan-
wezig) in werking is ( →Blz. 478)
→ Volg de instructie die wordt weergegeven op het
multi-informatiedisplay op.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 678 Tuesday, January 2, 2018 2:59 PM

6798-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

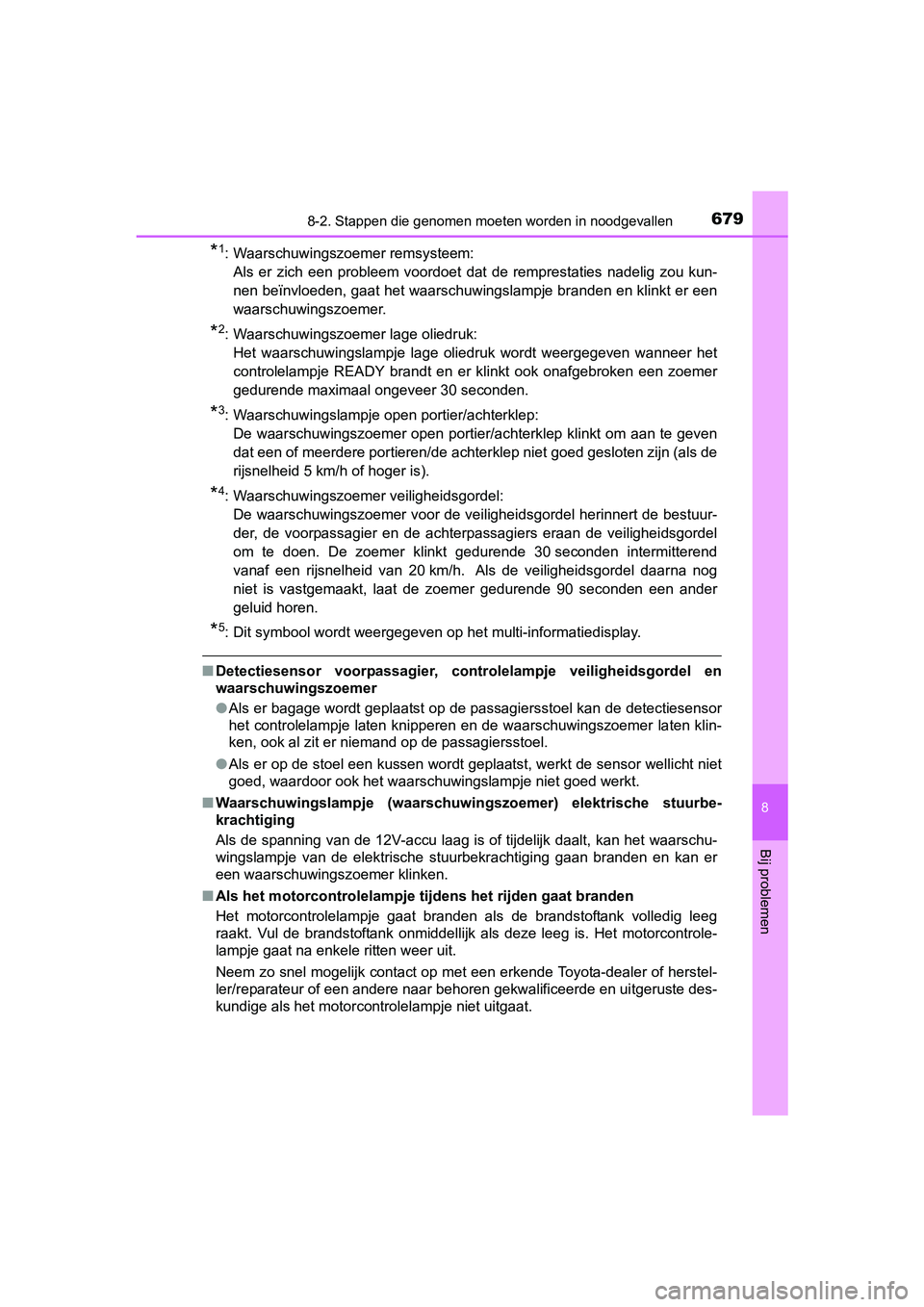

*1: Waarschuwingszoemer remsysteem:
Als er zich een probleem voordoet dat de remprestaties nadelig zou kun-
nen beïnvloeden, gaat het waarschuwingslampje branden en klinkt er een
waarschuwingszoemer.
*2: Waarschuwingszoemer lage oliedruk: Het waarschuwingslampje lage oliedruk wordt weergegeven wanneer het
controlelampje READY brandt en er klinkt ook onafgebroken een zoemer
gedurende maximaal ongeveer 30 seconden.
*3: Waarschuwingslampje open portier/achterklep: De waarschuwingszoemer open portier/achterklep klinkt om aan te geven
dat een of meerdere portieren/de achterklep niet goed gesloten zijn (als de
rijsnelheid 5 km/h of hoger is).
*4: Waarschuwingszoemer veiligheidsgordel: De waarschuwingszoemer voor de veiligheidsgordel herinnert de b estuur-
der, de voorpassagier en de achterpassagiers eraan de veilighei dsgordel
om te doen. De zoemer klinkt gedurende 30 seconden intermitteren d
vanaf een rijsnelheid van 20 km/h. Als de veiligheidsgordel daar na nog
niet is vastgemaakt, laat de zoemer gedurende 90 seconden een a nder
geluid horen.
*5: Dit symbool wordt weergegeven op het multi-informatiedisplay.
■ Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
● Als er bagage wordt geplaatst op de passagiersstoel kan de dete ctiesensor
het controlelampje laten knipperen en de waarschuwingszoemer la ten klin-
ken, ook al zit er niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwingslampje niet goed werkt.
■ Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschu-
wingslampje van de elektrische stuurbekrachtiging gaan branden en kan er
een waarschuwingszoemer klinken.
■ Als het motorcontrolelampje ti jdens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volle dig leeg
raakt. Vul de brandstoftank onmiddellijk als deze leeg is. Het motorcontrole-
lampje gaat na enkele ritten weer uit.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste des-
kundige als het motorcontrolelampje niet uitgaat.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 679 Tuesday, January 2, 2018 2:59 PM
