TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

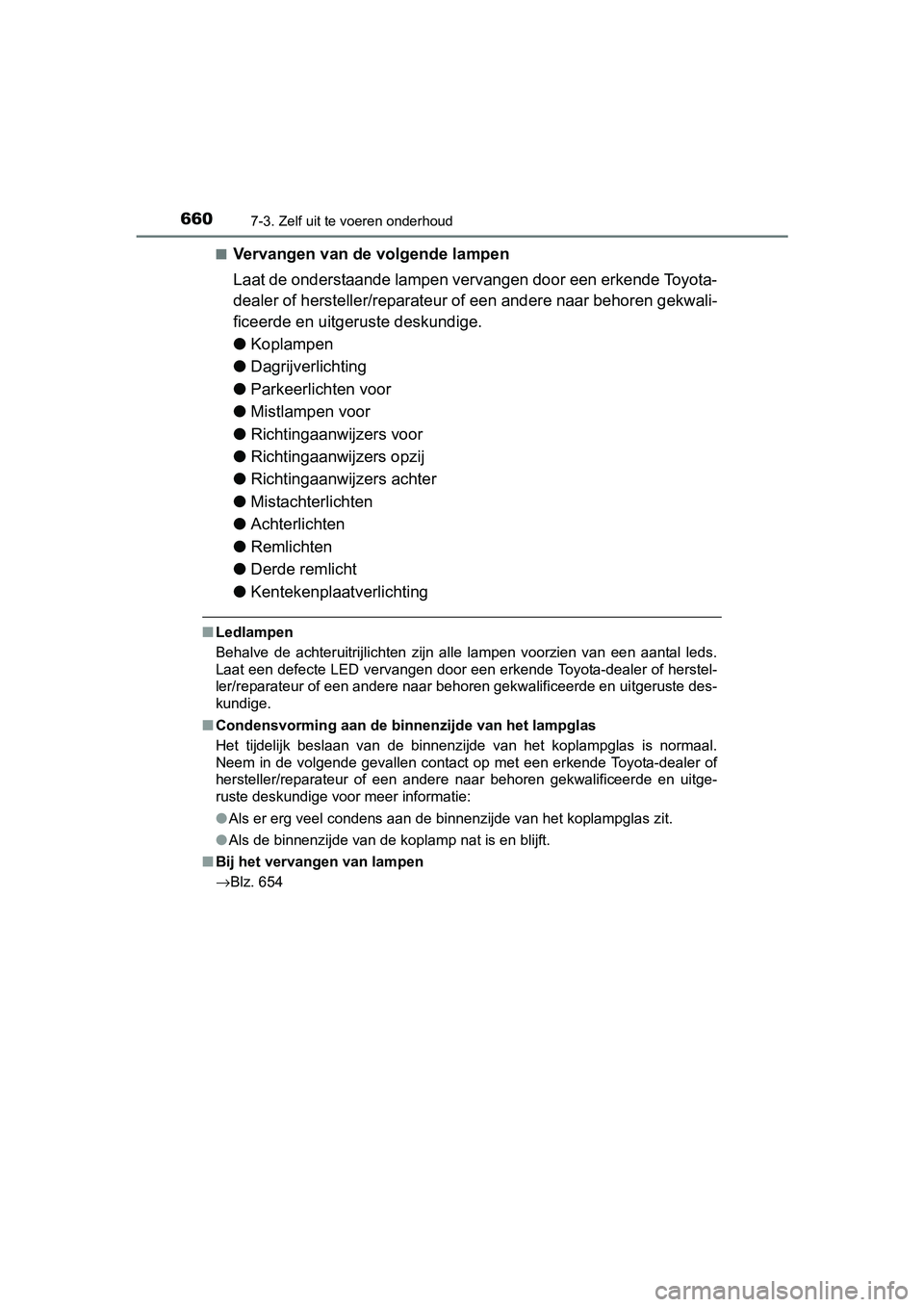

6607-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw
ali-
ficeerde en uitgeruste deskundige.
● Koplampen
● Dagrijverlichting
● Parkeerlichten voor
● Mistlampen voor
● Richtingaanwijzers voor
● Richtingaanwijzers opzij
● Richtingaanwijzers achter
● Mistachterlichten
● Achterlichten
● Remlichten
● Derde remlicht
● Kentekenplaat verlichting
■Ledlampen
Behalve de achteruitrijlichten zijn alle lampen voorzien van ee n aantal leds.
Laat een defecte LED vervangen door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste des-
kundige.
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 654
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 660 Tuesday, January 2, 2018 2:59 PM

6617-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

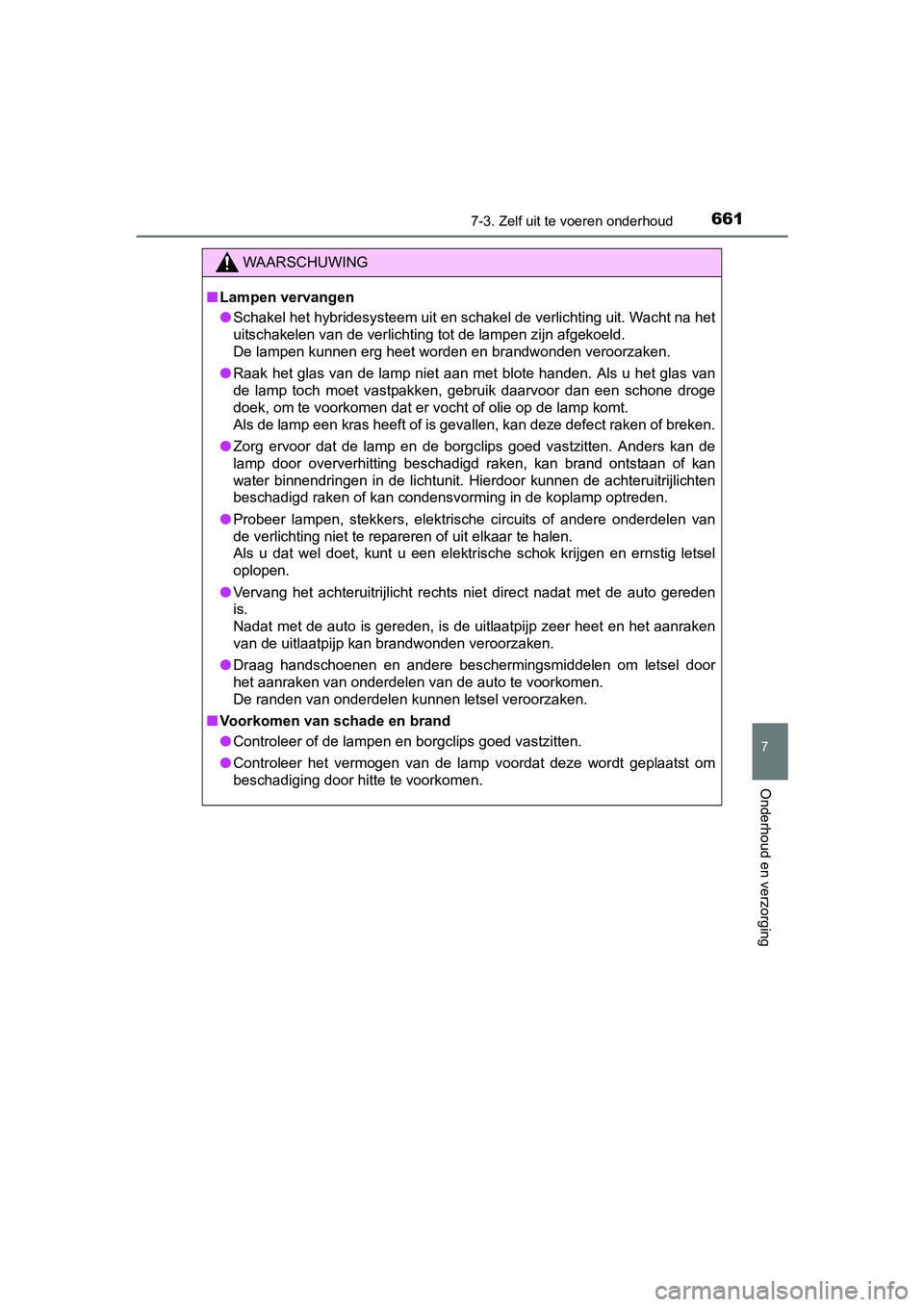

WAARSCHUWING
■Lampen vervangen
● Schakel het hybridesysteem uit en schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de lichtunit. Hierdoor kunnen de achteru itrijlichten
beschadigd raken of kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderd elen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
● Vervang het achteruitrijlicht rechts niet direct nadat met de a uto gereden
is.
Nadat met de auto is gereden, is de uitlaatpijp zeer heet en he t aanraken
van de uitlaatpijp kan brandwonden veroorzaken.
● Draag handschoenen en andere beschermingsmiddelen om letsel doo r
het aanraken van onderdelen van de auto te voorkomen.
De randen van onderdelen kunnen letsel veroorzaken.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 661 Tuesday, January 2, 2018 2:59 PM

6627-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
PRIUS PHV_OM_OM47C18E_(EE).book Page 662 Tuesday, January 2, 2018 2:59 PM

663

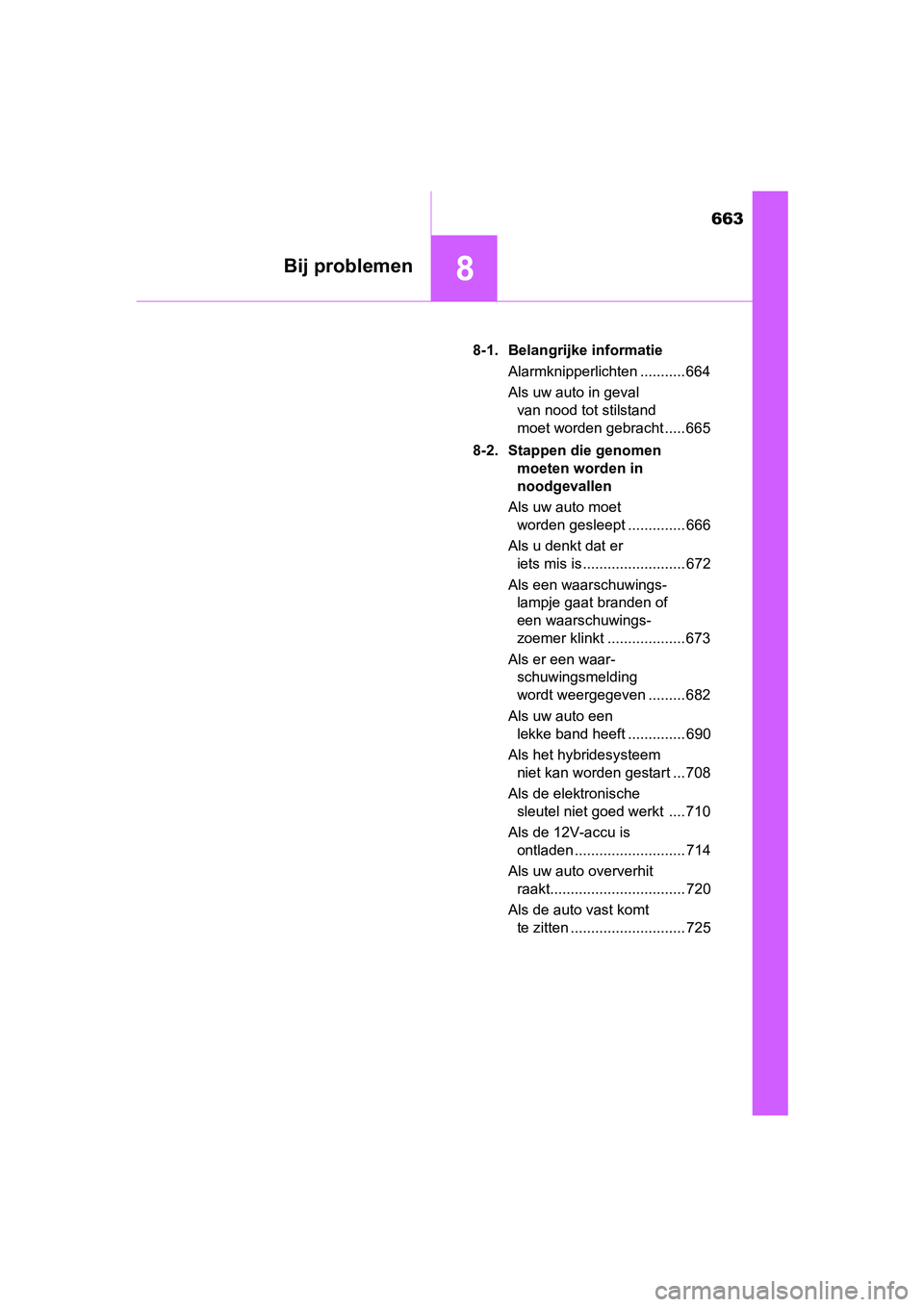

8Bij problemen
PRIUS PHV_OM_OM47C18E_(EE)8-1. Belangrijke informatie
Alarmknipperlichten ........... 664
Als uw auto in geval van nood tot stilstand
moet worden gebracht ..... 665
8-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept .............. 666
Als u denkt dat er iets mis is ......................... 672
Als een waarschuwings- lampje gaat branden of
een waarschuwings-
zoemer klinkt ................... 673
Als er een waar- schuwingsmelding
wordt weergegeven ......... 682
Als uw auto een lekke band heeft .............. 690
Als het hybridesysteem niet kan worden gestart ... 708
Als de elektronische sleutel niet goed werkt .... 710
Als de 12V-accu is ontladen ........................... 714
Als uw auto oververhit raakt................................. 720
Als de auto vast komt te zitten ............................ 725
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 663 Tuesday, January 2, 2018 2:59 PM

6648-1. Belangrijke informatie
PRIUS PHV_OM_OM47C18E_(EE)

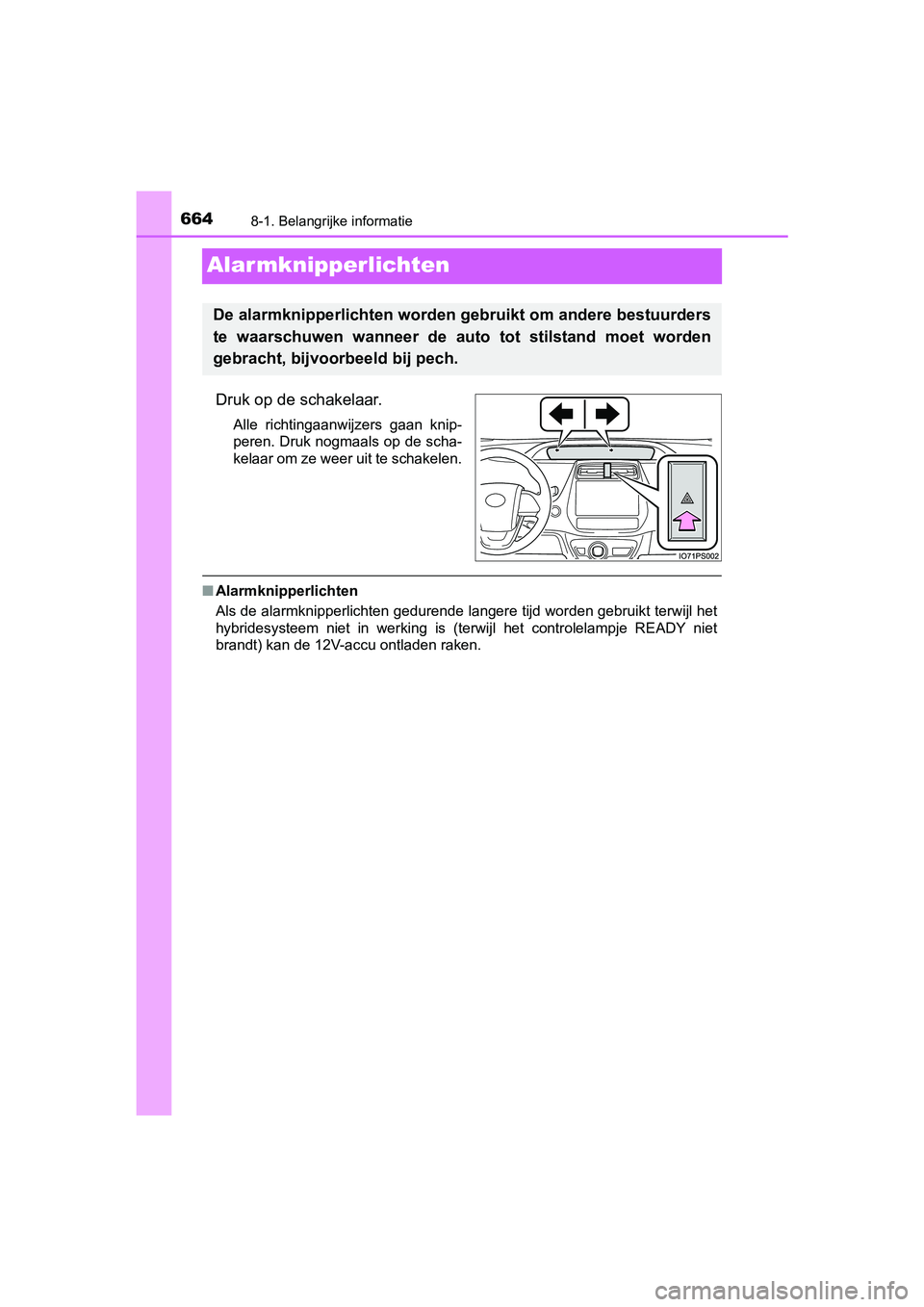

Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren. Druk nogmaals op de scha-
kelaar om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten gedurende langere tijd worden gebrui kt terwijl het
hybridesysteem niet in werking is (terwijl het controlelampje R EADY niet
brandt) kan de 12V-accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 664 Tuesday, January 2, 2018 2:59 PM

6658-1. Belangrijke informatie
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

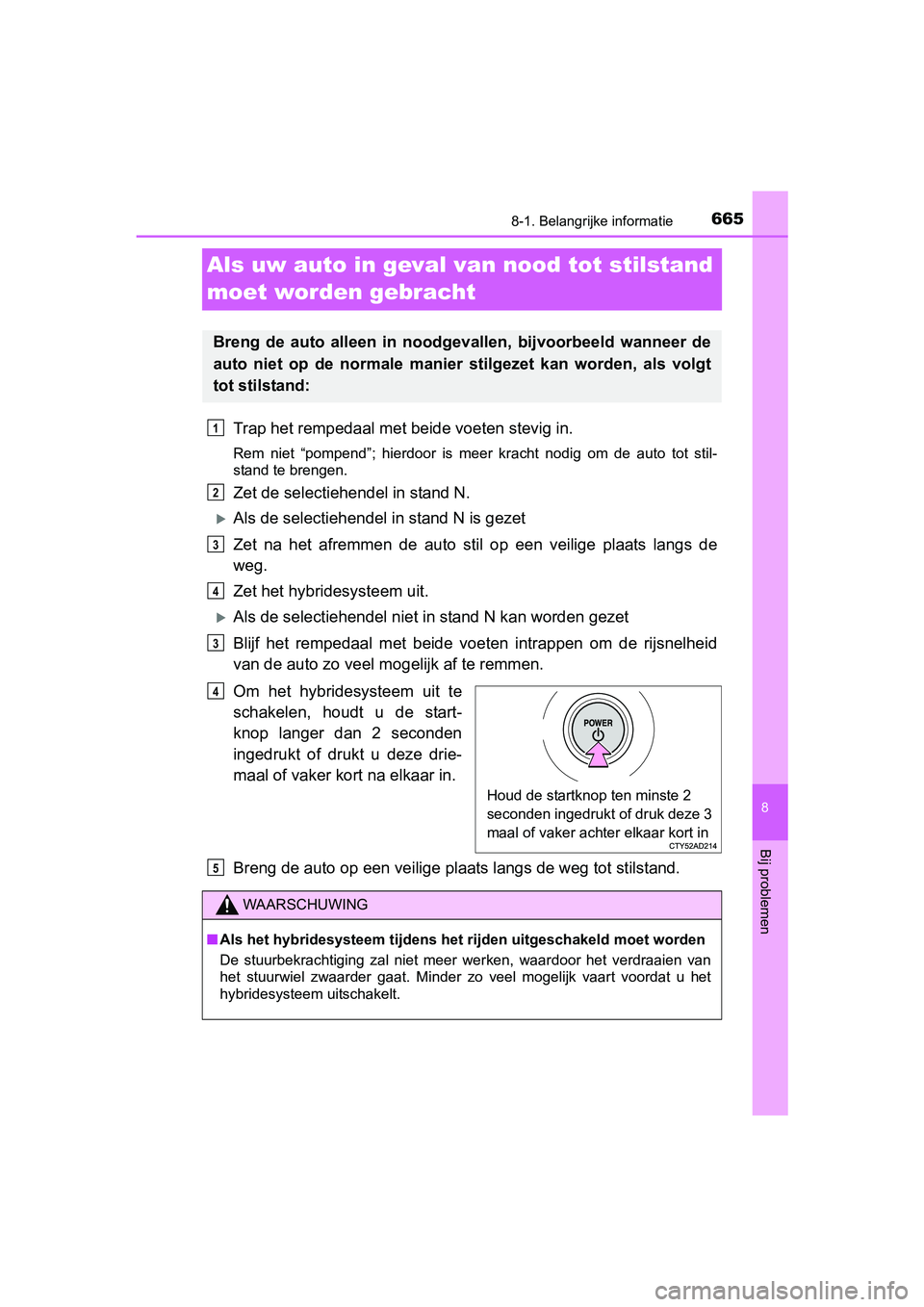

Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met be ide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto to t stil-
stand te brengen.
Zet de selectiehe ndel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Zet het hybridesysteem uit.
Als de selectiehendel niet i n stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelhei d
van de auto zo veel m ogelijk af te remmen.
Om het hybridesysteem uit te
schakelen, houdt u de start-
knop langer dan 2 seconden
ingedrukt of drukt u deze drie-
maal of vaker kort na elkaar in.
Breng de auto op een v eilige plaats langs de weg tot stilstand.
Breng de auto alleen in noodgeva llen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
Houd de startknop ten minste 2
seconden ingedrukt of druk deze 3
maal of vaker achter elkaar kort in
Q
WAARSCHUWING
■ Als het hybridesysteem tijdens he t rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer werken, waardoor het verdra aien van
het stuurwiel zwaarder gaat. Mi nder zo veel mogelijk vaart voor dat u het
hybridesysteem uitschakelt.
5
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 665 Tuesday, January 2, 2018 2:59 PM

6668-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)

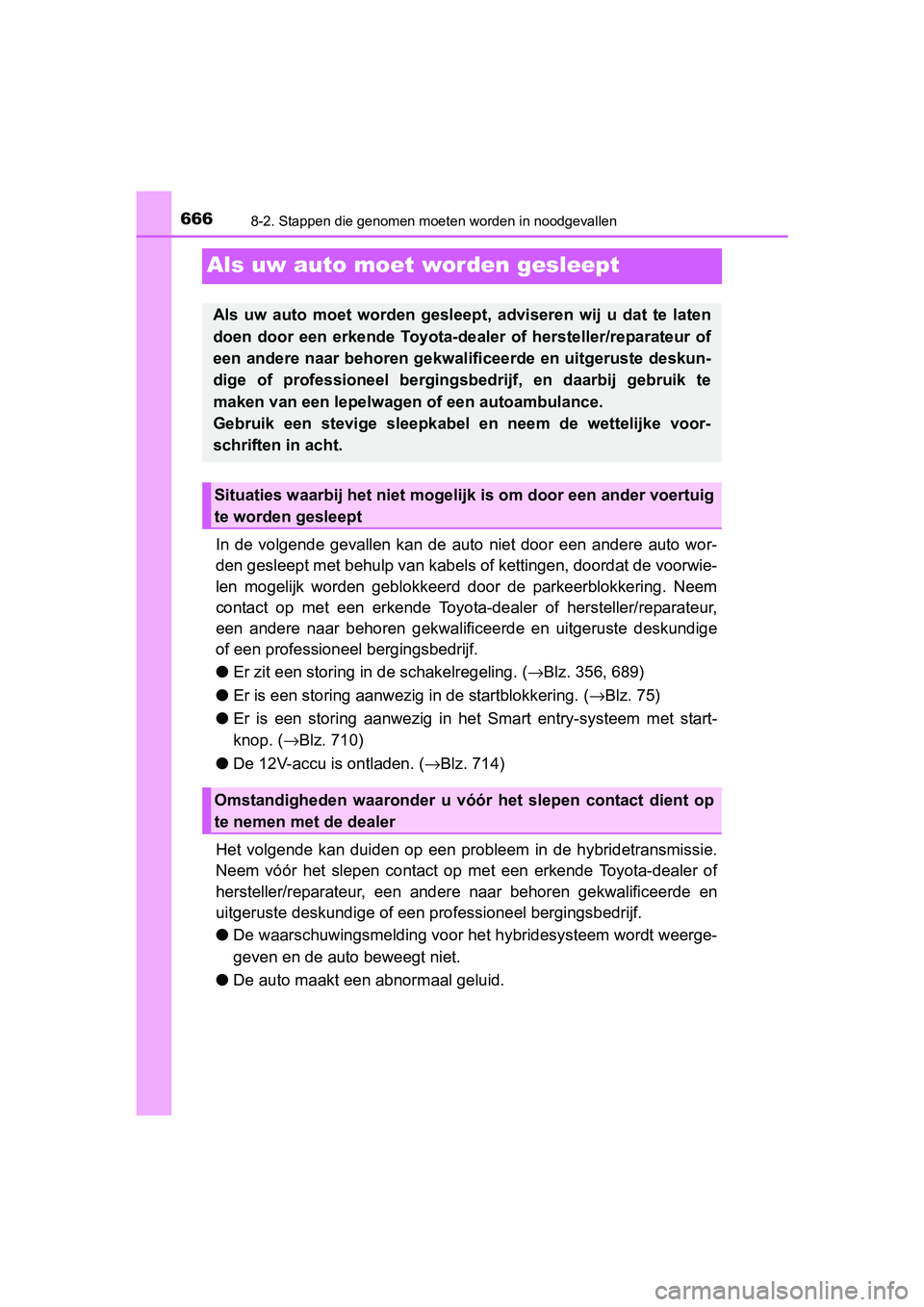

Als uw auto moet worden gesleept
In de volgende gevallen kan de auto niet door een andere auto w or-
den gesleept met behulp van kabels of kettingen, doordat de voo rwie-
len mogelijk worden geblokkeerd door de parkeerblokkering. Neem
contact op met een erkende Toyota-dealer of hersteller/reparate ur,
een andere naar behoren gekwalificeerde en uitgeruste deskundig e
of een professioneel bergingsbedrijf.
● Er zit een storing in de schakelregeling. ( →Blz. 356, 689)
● Er is een storing aanwezig in de startblokkering. (→Blz. 75)
● Er is een storing aanwezig in het Smart entry-systeem met start -
knop. (→ Blz. 710)
● De 12V-accu is ontladen. (→Blz. 714)
Het volgende kan duiden op een pr obleem in de hybridetransmissie.
Neem vóór het slepen contact op met een erkende Toyota-dealer o f
hersteller/reparateur, een andere naar behoren gekwalificeerde en
uitgeruste deskundige of een professioneel bergingsbedrijf.
● De waarschuwingsmelding voor het hybridesysteem wordt weerge-
geven en de auto beweegt niet.
● De auto maakt een abnormaal geluid.
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwal ificeerde en uitgeruste deskun-
dige of professioneel bergings bedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voor-
schriften in acht.
Situaties waarbij het niet moge lijk is om door een ander voertu ig
te worden gesleept
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 666 Tuesday, January 2, 2018 2:59 PM

6678-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

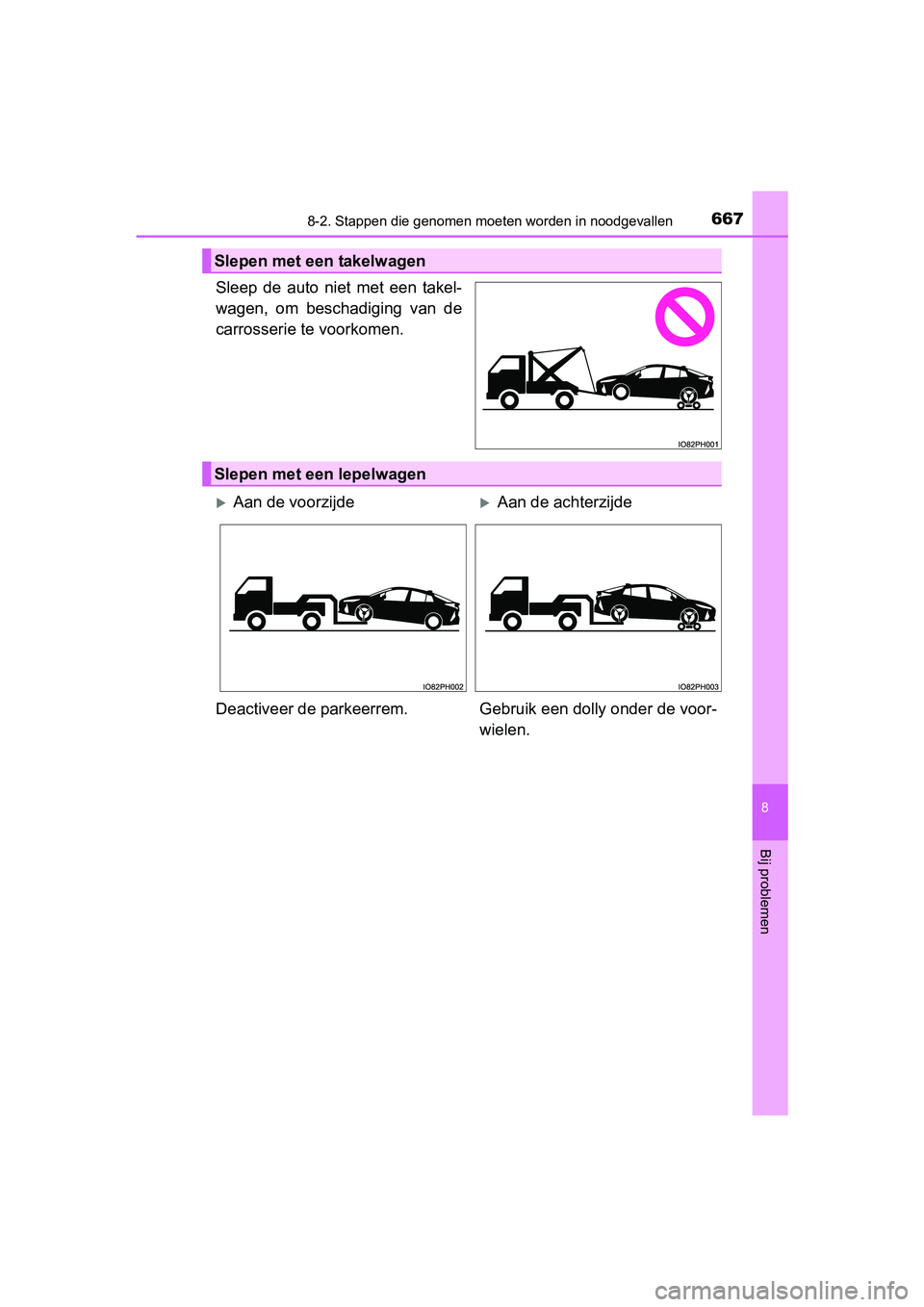

Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Slepen met een takelwagen
Slepen met een lepelwagen
Aan de voorzijdeAan de achterzijde
Deactiveer de parkeerrem. Gebruik een dolly onder de voor- wielen.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 667 Tuesday, January 2, 2018 2:59 PM

6688-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)

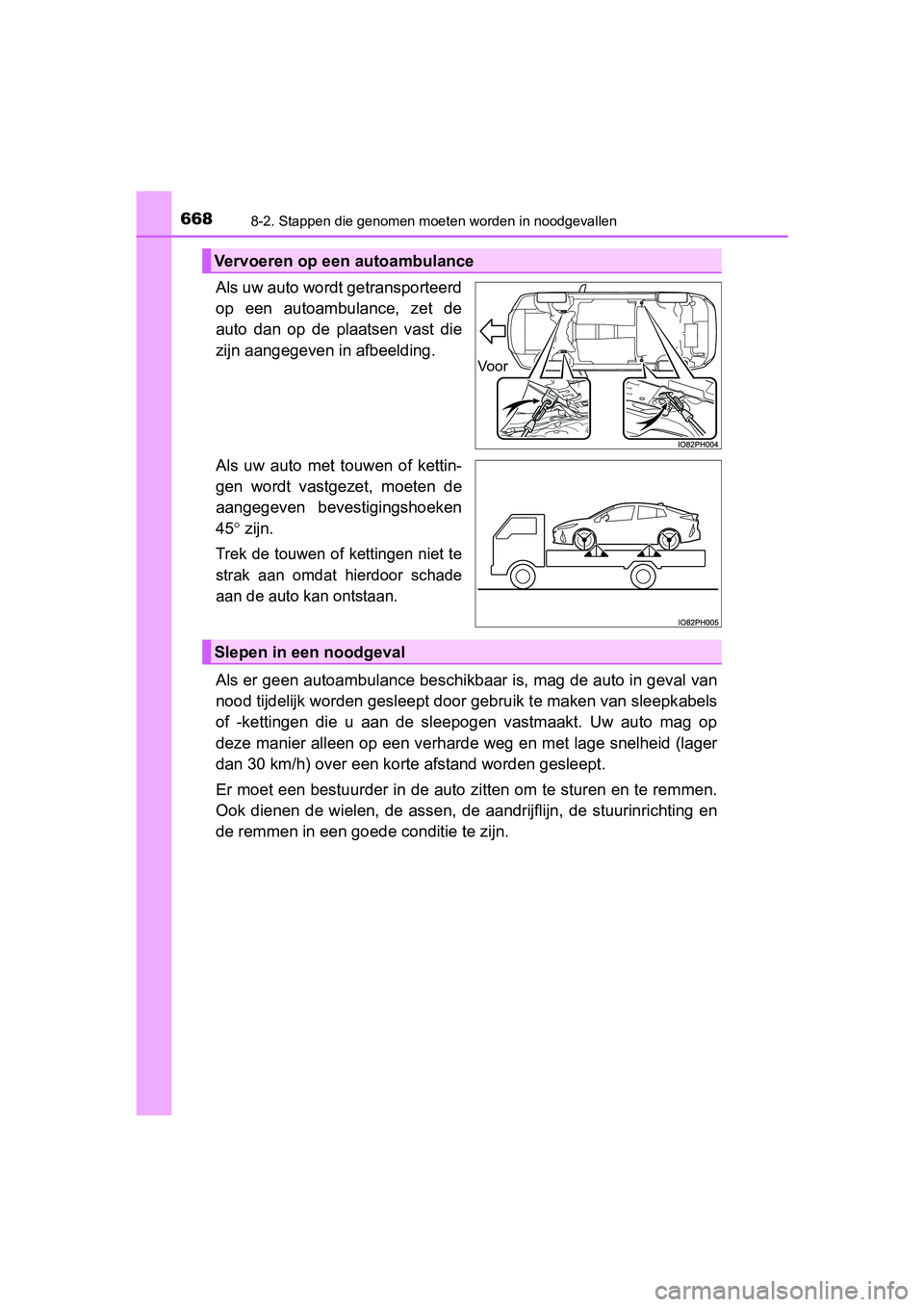

Als uw auto wordt getransporteerd
op een autoambulance, zet de
auto dan op de plaatsen vast die
zijn aangegeven in afbeelding.
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet te
strak aan omdat hierdoor schade
aan de auto kan ontstaan.
Als er geen autoambulance beschikbaar is, mag de auto in geval van
nood tijdelijk worden gesleept d oor gebruik te maken van sleepk abels
of -kettingen die u aan de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg en met lage snelheid (la ger
dan 30 km/h) over een korte afstand worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te rem men.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrich ting en
de remmen in een go ede conditie te zijn.
Vervoeren op een autoambulance
Voor
Slepen in een noodgeval
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 668 Tuesday, January 2, 2018 2:59 PM

6698-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

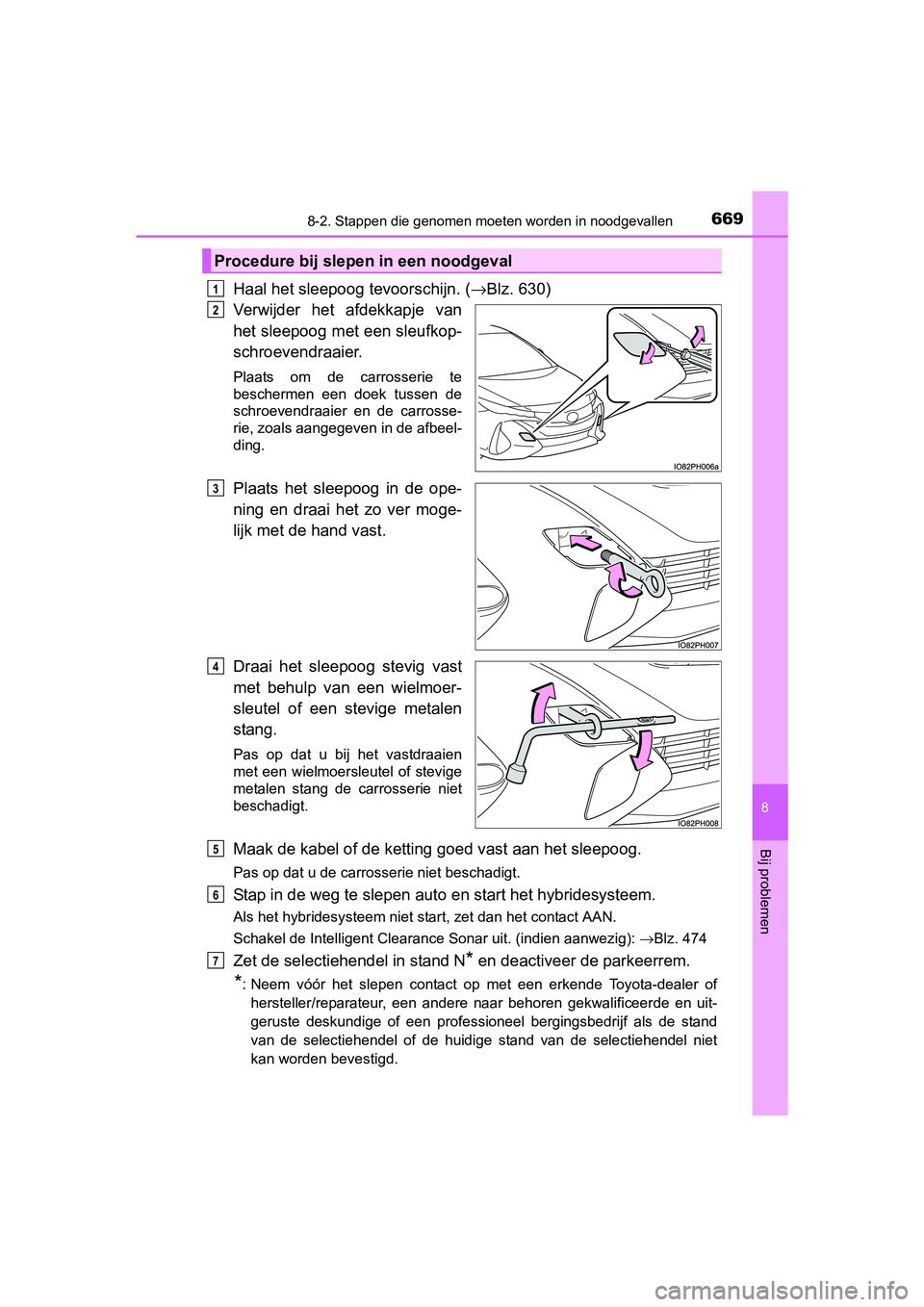

Haal het sleepoog tevoorschijn. ( →Blz. 630)
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Pas op dat u bij het vastdraaien
met een wielmoersleutel of stevige
metalen stang de carrosserie niet
beschadigt.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto e n start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Schakel de Intelligent Clearance Sonar uit. (indien aanwezig): →Blz. 474
Zet de selectiehendel in stand N* en deactiveer de parkeerrem.
*: Neem vóór het slepen contact op met een erkende Toyota-dealer of
hersteller/reparateur, een andere naar behoren gekwalificeerde en uit-
geruste deskundige of een professioneel bergingsbedrijf als de stand
van de selectiehendel of de huidige stand van de selectiehendel niet
kan worden bevestigd.
Procedure bij slep en in een noodgeval
1
2
3
4
5
6
7
