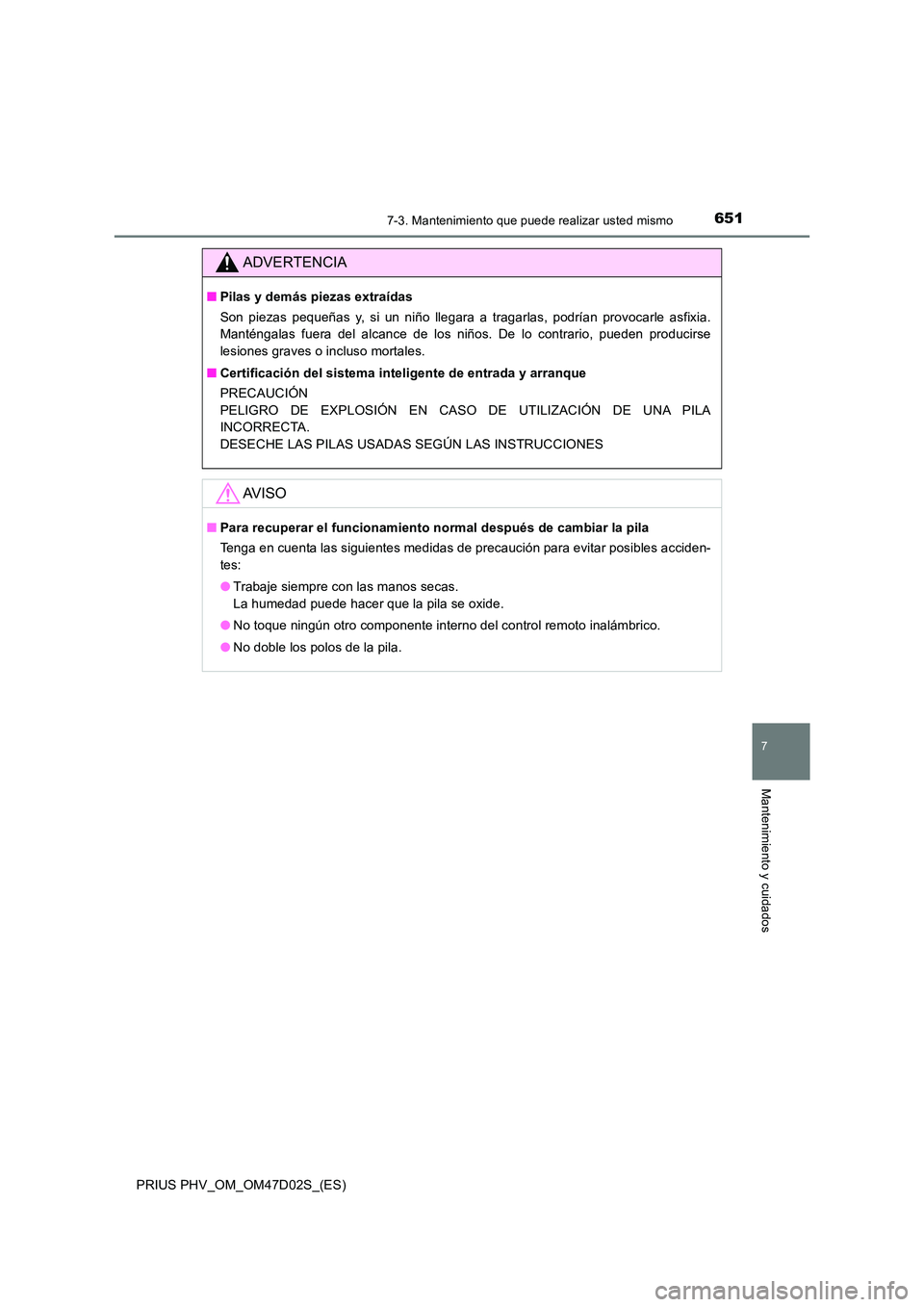

TOYOTA PRIUS PLUG-IN HYBRID 2018 Manual del propietario (in Spanish)

6517-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragarlas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De lo contrario, pueden producirse
lesiones graves o incluso mortales.
■ Certificación del sistema inteligente de entrada y arranque
PRECAUCIÓN
PELIGRO DE EXPLOSIÓN EN CASO DE UTILIZACIÓN DE UNA PILA
INCORRECTA.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■ Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles acciden-
tes:
● Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ningún otro componente interno del control remoto inalámbrico.
● No doble los polos de la pila.

6527-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
Inspección y cambio de los fusibles
Desactive el interruptor de arranque.
Confirme que el conector de carga no está conectado. Además, no utilice el sis-
tema de aire acondicionado controlado a distancia durante el procedimiento.
Abra la cubierta de la caja de fusibles.
Caja de fusibles de tipo A del compartimiento del motor
Mientras presiona las 2 garras,
levante la cubierta.
Cuando cierre la cubierta, asegú-
rese de enganchar las 2 garras.
Caja de fusibles de tipo B del compartimiento del motor
Mientras presiona las 3 garras,
levante la cubierta.
Cuando cierre la cubierta, asegú-
rese de enganchar las 3 garras.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2

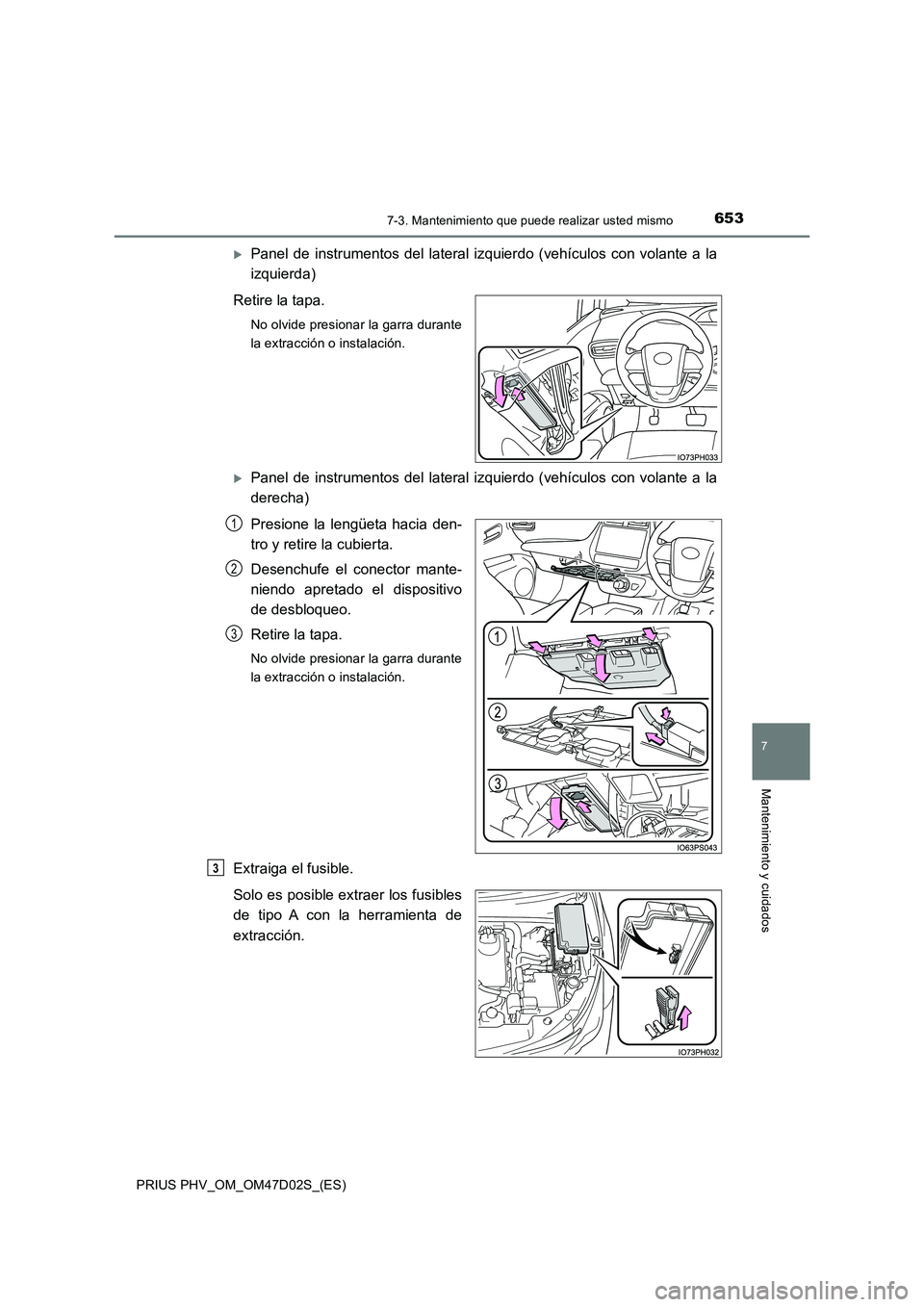

6537-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
Panel de instrumentos del lateral izquierdo (vehículos con volante a la
izquierda)
Retire la tapa.
No olvide presionar la garra durante
la extracción o instalación.
Panel de instrumentos del lateral izquierdo (vehículos con volante a la
derecha)
Presione la lengüeta hacia den-
tro y retire la cubierta.
Desenchufe el conector mante-
niendo apretado el dispositivo
de desbloqueo.
Retire la tapa.
No olvide presionar la garra durante
la extracción o instalación.
Extraiga el fusible.
Solo es posible extraer los fusibles
de tipo A con la herramienta de
extracción.
1
2
3
3

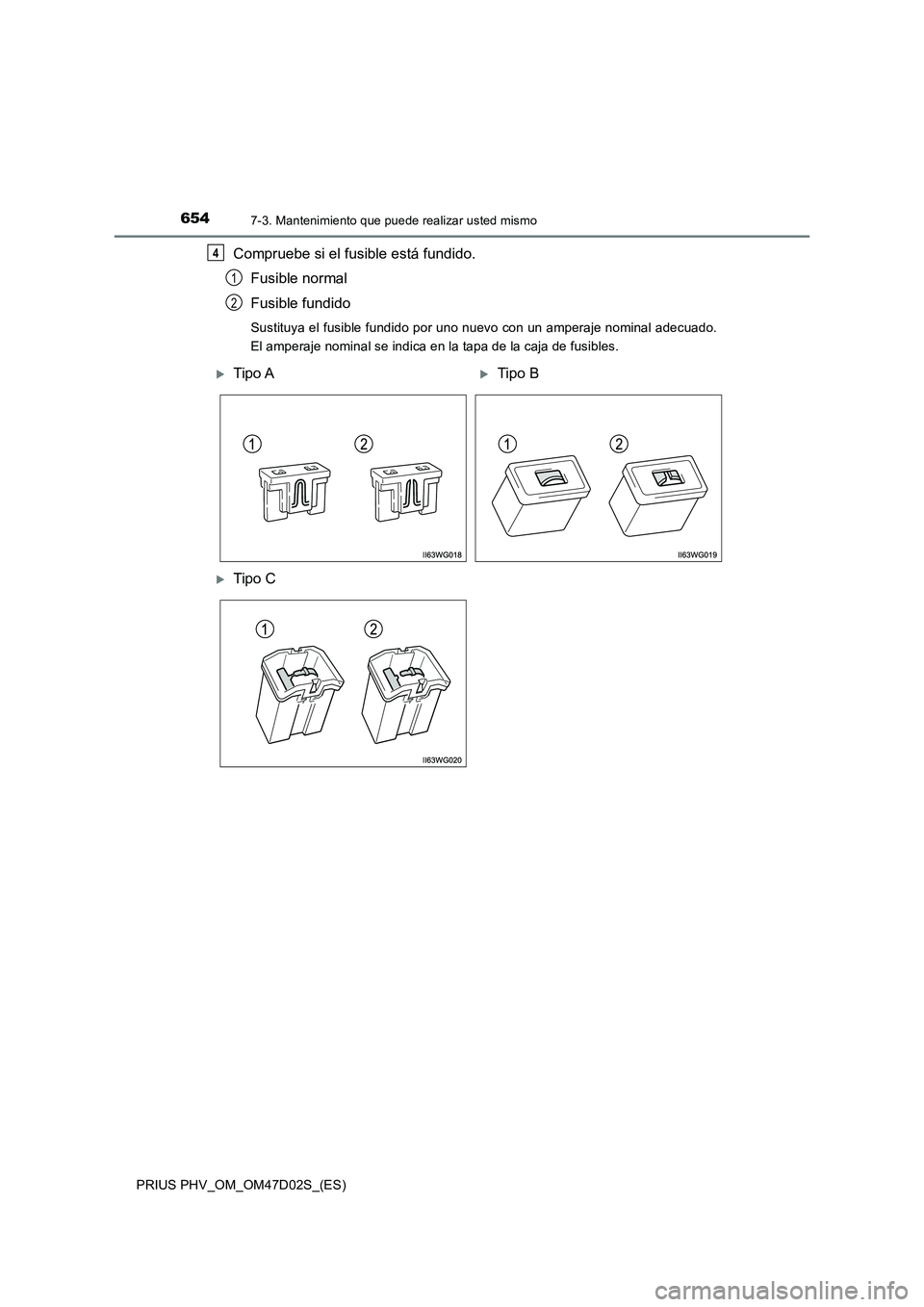

6547-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
Compruebe si el fusible está fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado.
El amperaje nominal se indica en la tapa de la caja de fusibles.
4
1
2
Tipo ATipo B
Tipo C

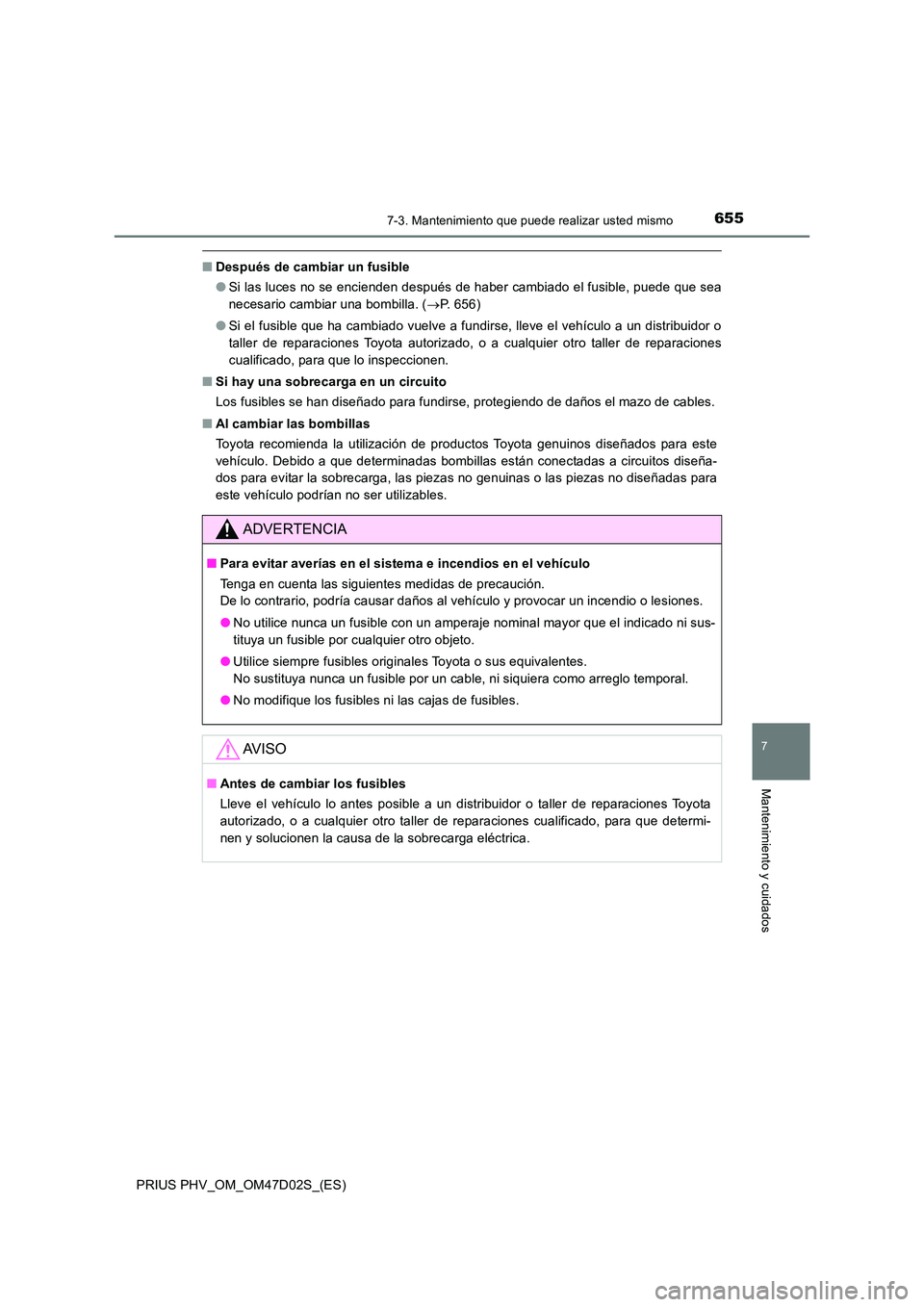

6557-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
■Después de cambiar un fusible
● Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( P. 656)
● Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
■ Si hay una sobrecarga en un circuito
Los fusibles se han diseñado para fundirse, protegiendo de daños el mazo de cables.
■ Al cambiar las bombillas
Toyota recomienda la utilización de productos Toyota genuinos diseñados para este
vehículo. Debido a que determinadas bombillas están conectadas a circuitos diseña-
dos para evitar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para
este vehículo podrían no ser utilizables.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría causar daños al vehículo y provocar un incendio o lesiones.
● No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
● Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que determi-
nen y solucionen la causa de la sobrecarga eléctrica.

6567-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)

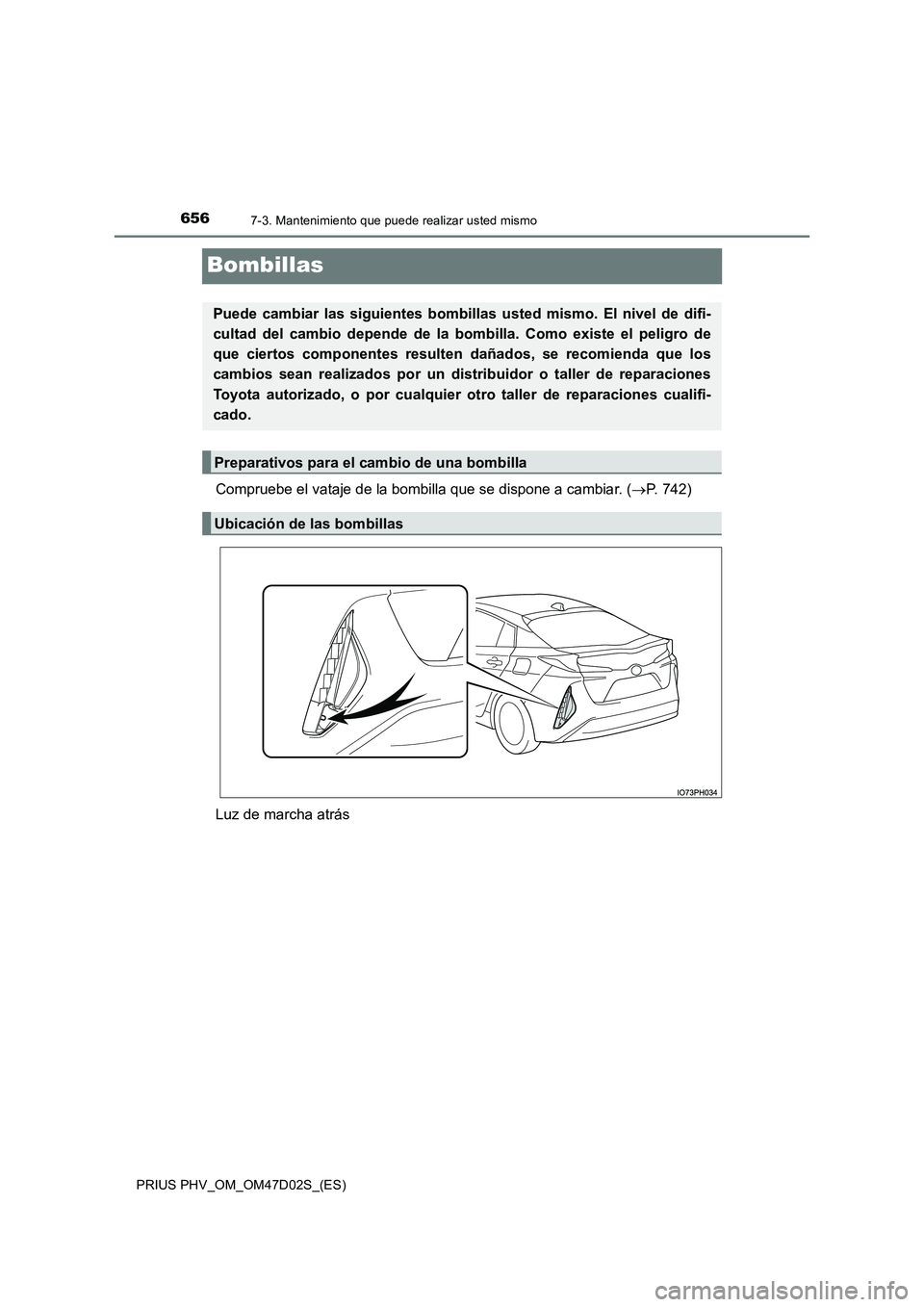

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (P. 742)
Luz de marcha atrás
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un dist ribuidor o taller de reparaciones
Toyota autorizado, o por cualquier otro taller de reparaciones cualifi-
cado.
Preparativos para el cambio de una bombilla
Ubicación de las bombillas

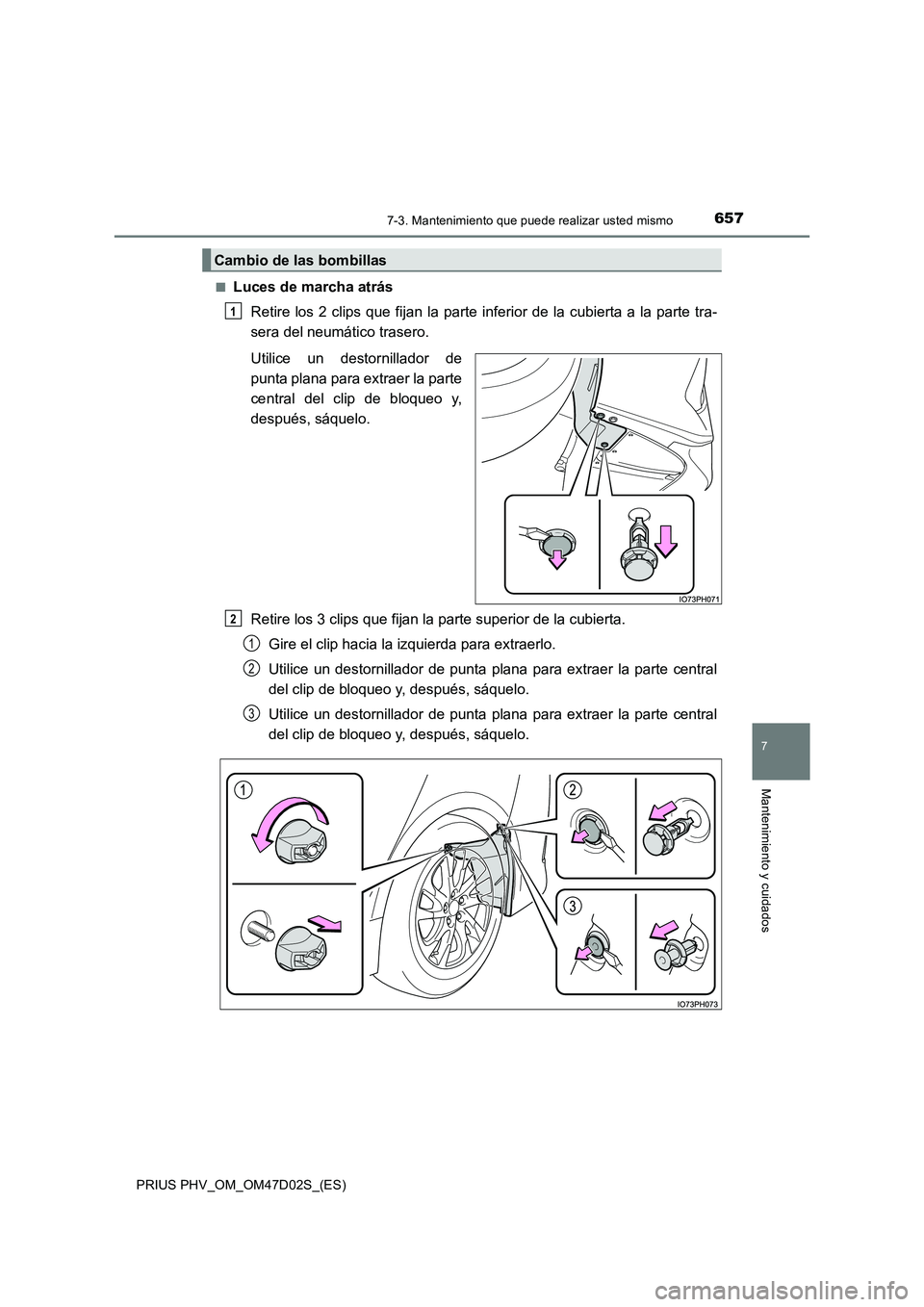

6577-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
■Luces de marcha atrás
Retire los 2 clips que fijan la parte inferior de la cubierta a la parte tra-
sera del neumático trasero.
Utilice un destornillador de
punta plana para extraer la parte
central del clip de bloqueo y,
después, sáquelo.
Retire los 3 clips que fijan la parte superior de la cubierta.
Gire el clip hacia la izquierda para extraerlo.
Utilice un destornillador de punta plana para extraer la parte central
del clip de bloqueo y, después, sáquelo.
Utilice un destornillador de punta plana para extraer la parte central
del clip de bloqueo y, después, sáquelo.
Cambio de las bombillas
1
2
1
2
3

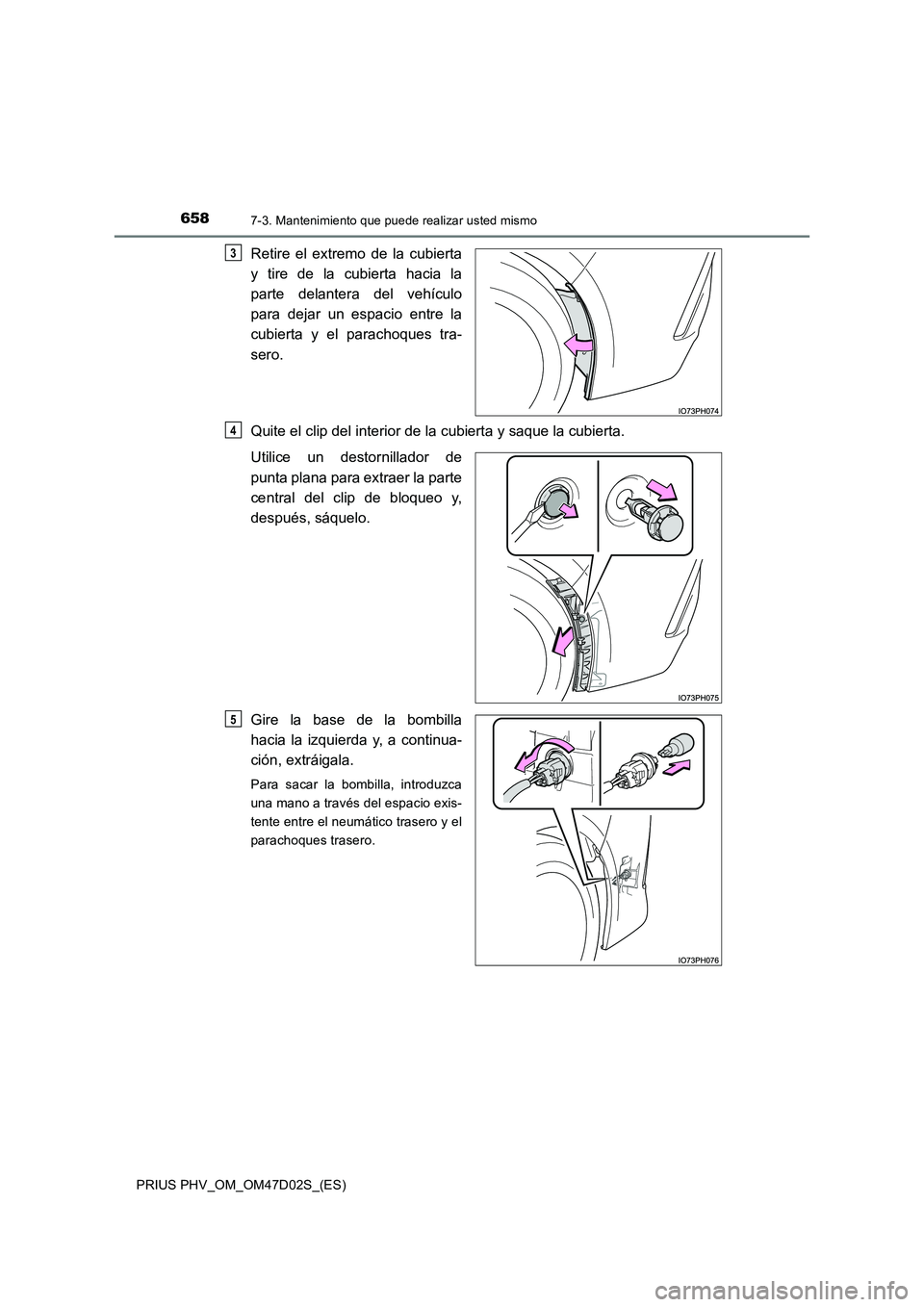

6587-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
Retire el extremo de la cubierta
y tire de la cubierta hacia la
parte delantera del vehículo
para dejar un espacio entre la
cubierta y el parachoques tra-
sero.
Quite el clip del interior de la cubierta y saque la cubierta.
Utilice un destornillador de
punta plana para extraer la parte
central del clip de bloqueo y,
después, sáquelo.
Gire la base de la bombilla
hacia la izquierda y, a continua-
ción, extráigala.
Para sacar la bombilla, introduzca
una mano a través del espacio exis-
tente entre el neumático trasero y el
parachoques trasero.
3
4
5

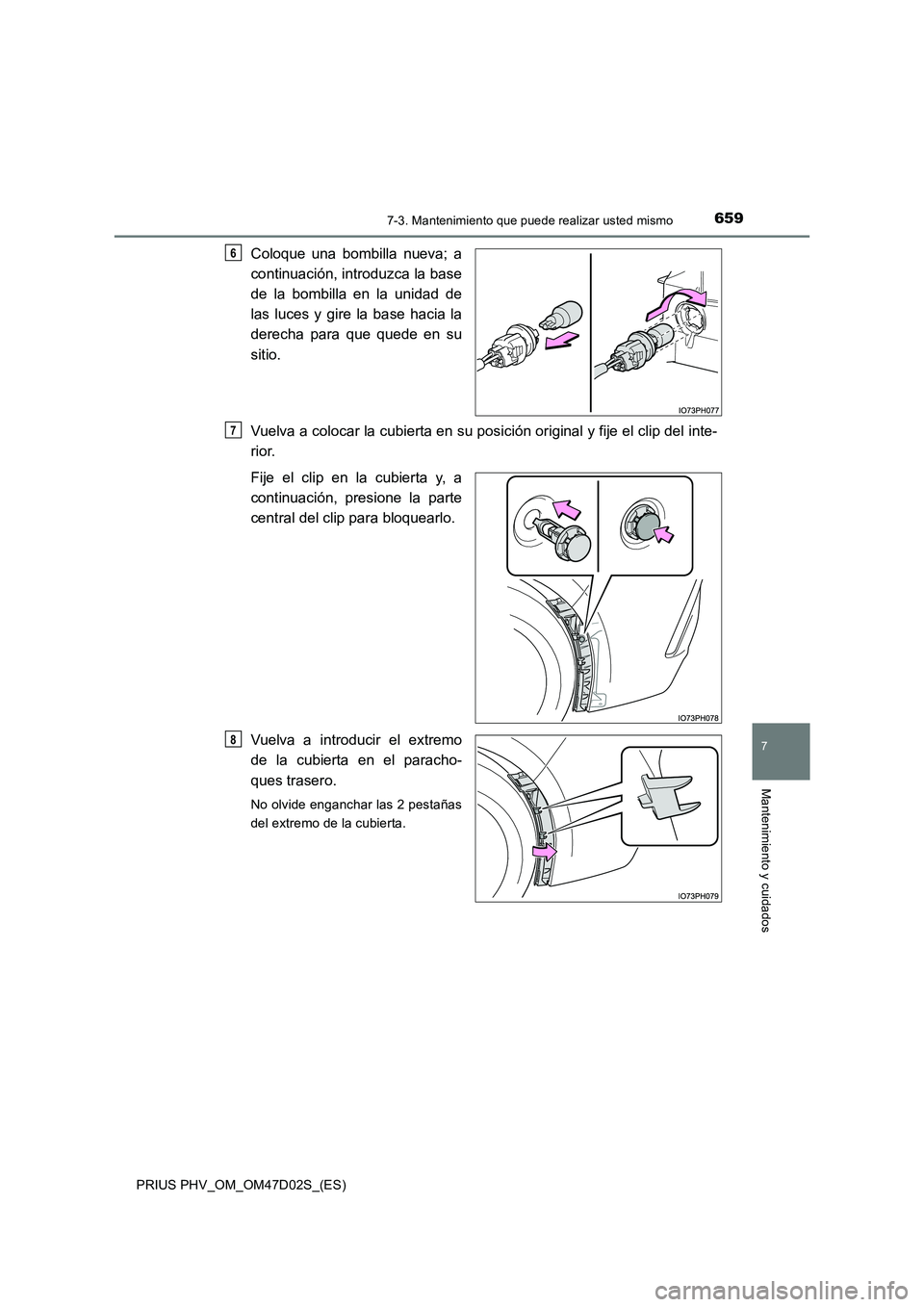

6597-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
Coloque una bombilla nueva; a
continuación, introduzca la base
de la bombilla en la unidad de
las luces y gire la base hacia la
derecha para que quede en su
sitio.
Vuelva a colocar la cubierta en su posición original y fije el clip del inte-
rior.
Fije el clip en la cubierta y, a
continuación, presione la parte
central del clip para bloquearlo.
Vuelva a introducir el extremo
de la cubierta en el paracho-
ques trasero.
No olvide enganchar las 2 pestañas
del extremo de la cubierta.
6
7
8

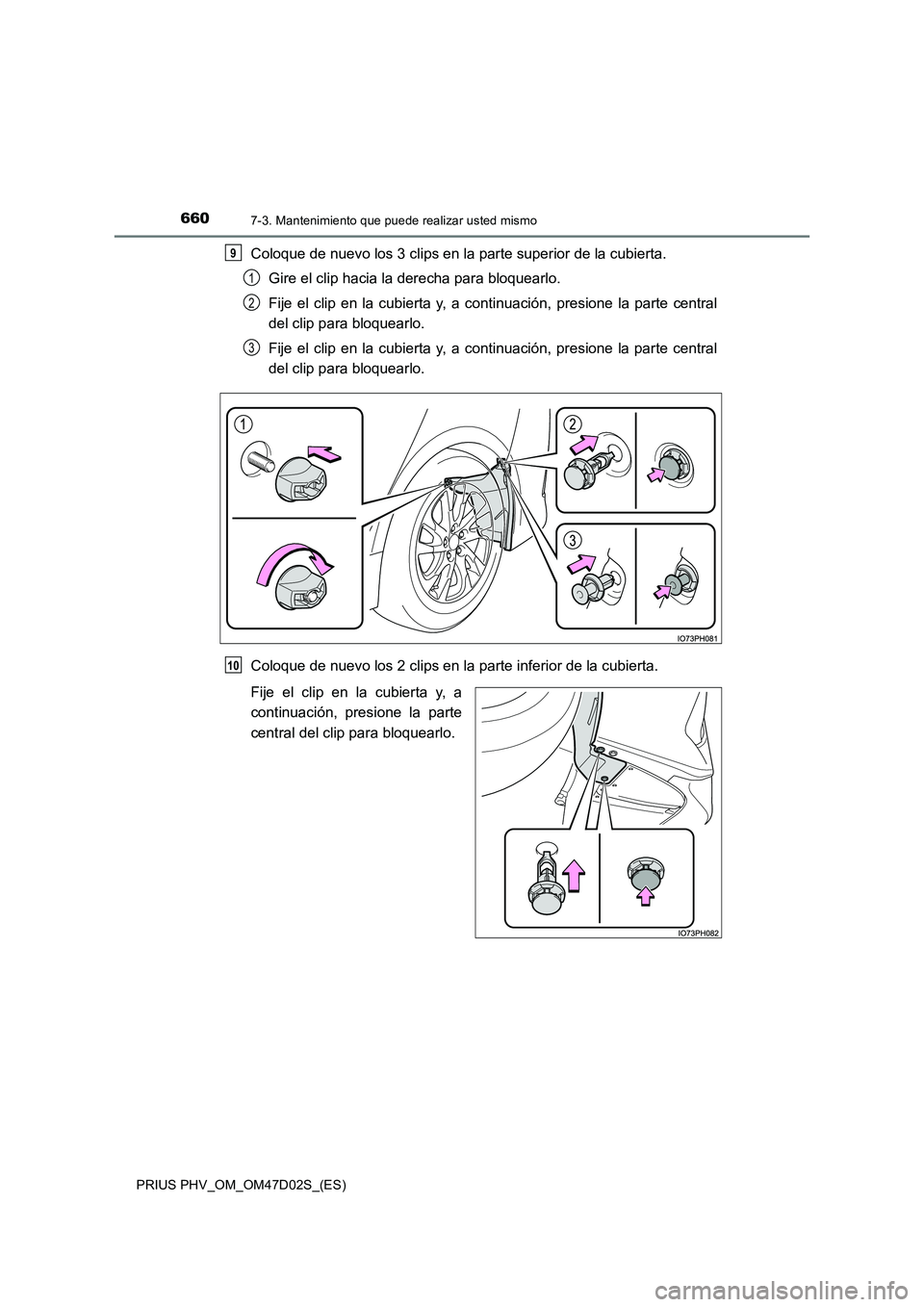

6607-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
Coloque de nuevo los 3 clips en la parte superior de la cubierta.
Gire el clip hacia la derecha para bloquearlo.
Fije el clip en la cubierta y, a continuación, presione la parte central
del clip para bloquearlo.
Fije el clip en la cubierta y, a continuación, presione la parte central
del clip para bloquearlo.
Coloque de nuevo los 2 clips en la parte inferior de la cubierta.
Fije el clip en la cubierta y, a
continuación, presione la parte
central del clip para bloquearlo.
9
1
2
3
10
