6918-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)
8
Solución de problemas
AV I S O

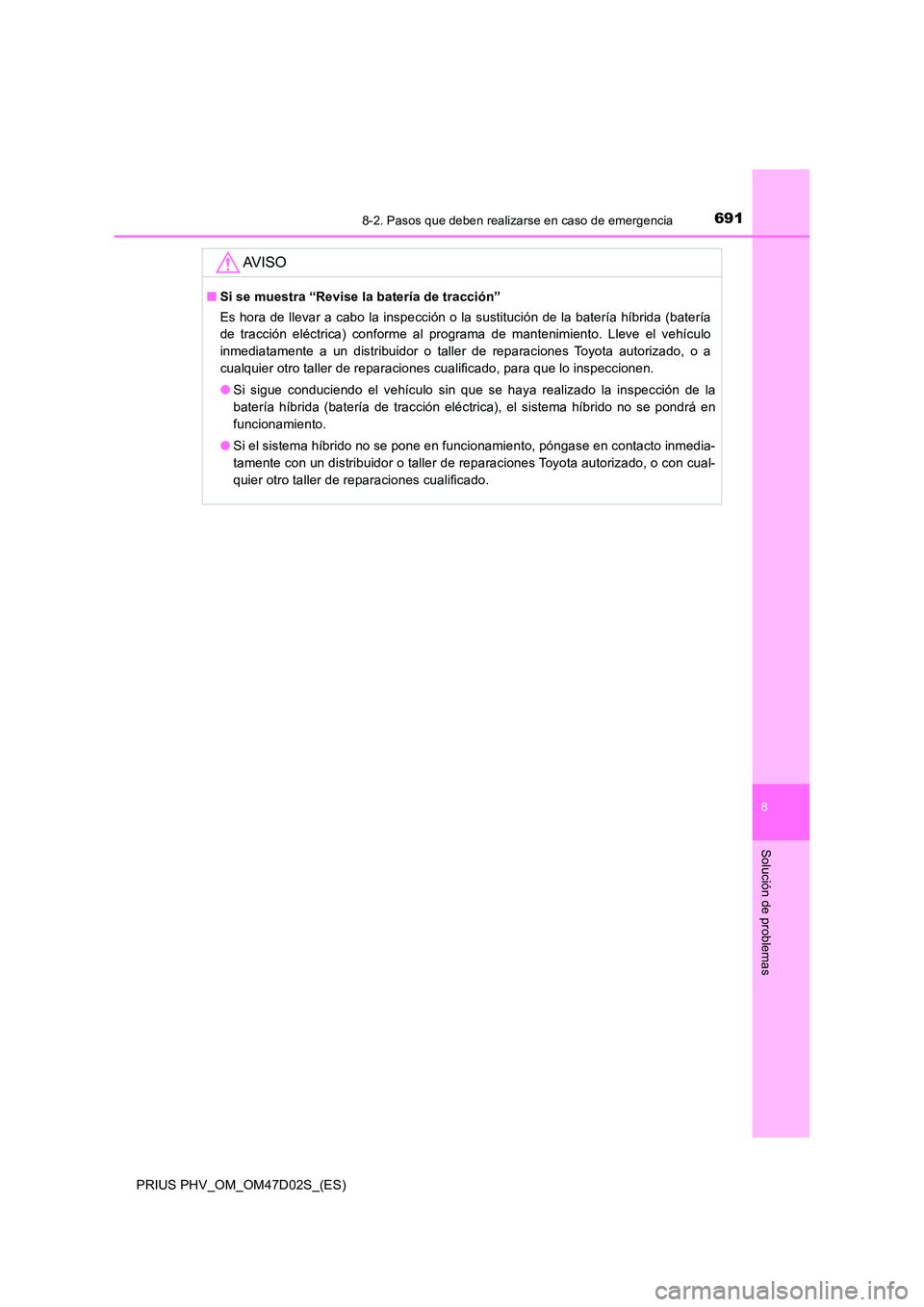

■Si se muestra “Revise la batería de tracción”
Es hora de llevar a cabo la inspección o la sustitución de la batería híbrida (batería
de tracción eléctrica) conforme al programa de mantenimiento. Lleve el vehículo
inmediatamente a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
● Si sigue conduciendo el vehículo sin que se haya realizado la inspección de la
batería híbrida (batería de tracción eléctrica), el sistema híbrido no se pondrá en
funcionamiento.
● Si el sistema híbrido no se pone en funcionamiento, póngase en contacto inmedia-
tamente con un distribuidor o taller de reparaciones Toyota autorizado, o con cual-
quier otro taller de reparaciones cualificado.

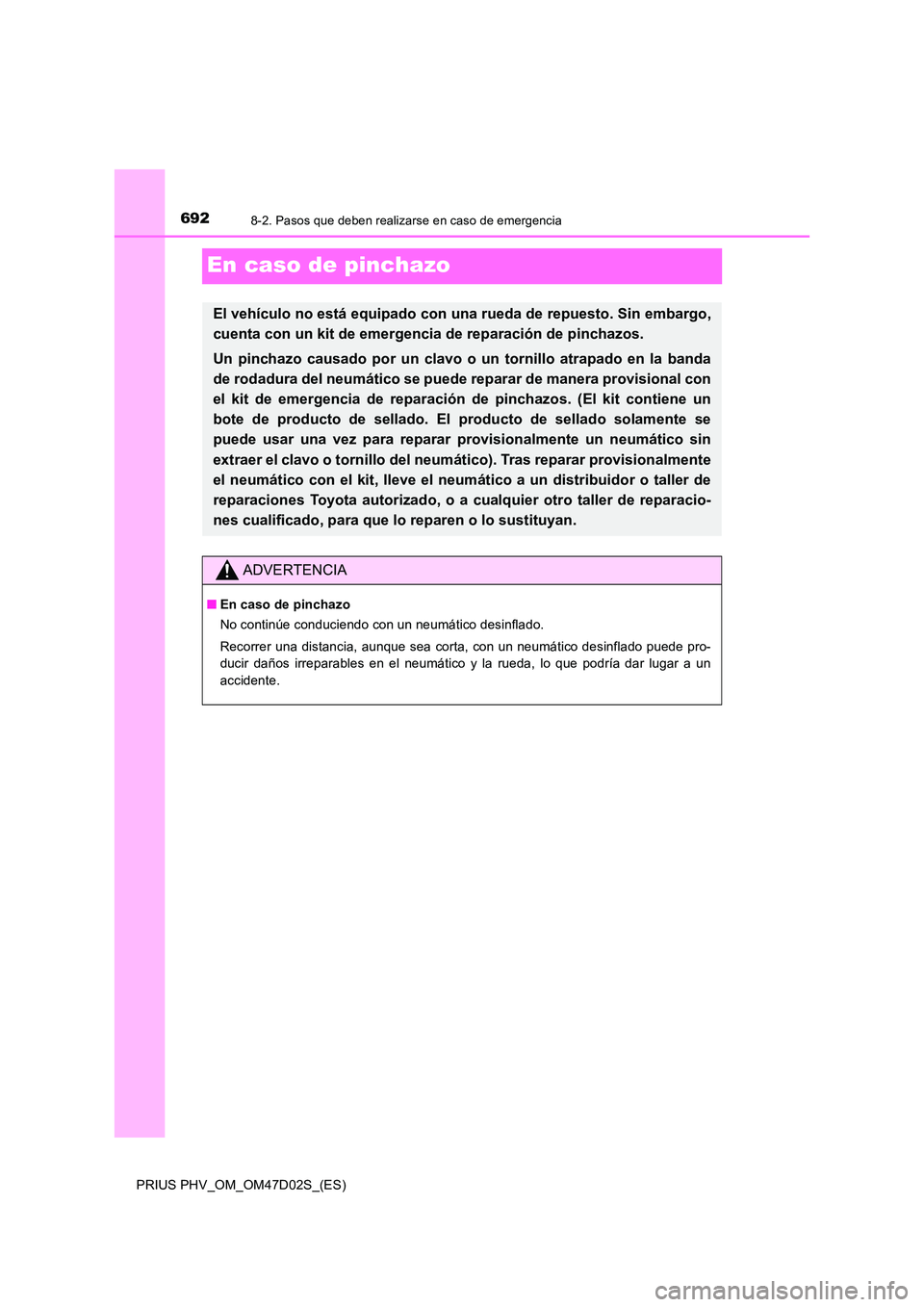

6928-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)
En caso de pinchazo
El vehículo no está equipado con una rueda de repuesto. Sin embargo,
cuenta con un kit de emergencia de reparación de pinchazos.
Un pinchazo causado por un clavo o un tornillo atrapado en la banda
de rodadura del neumático se puede reparar de manera provisional con
el kit de emergencia de reparación de pinchazos. (El kit contiene un
bote de producto de sellado. El producto de sellado solamente se
puede usar una vez para reparar provisionalmente un neumático sin
extraer el clavo o tornillo del neum ático). Tras reparar provisionalmente
el neumático con el kit, lleve el neumático a un distribuidor o taller de
reparaciones Toyota autorizado, o a cu alquier otro taller de reparacio-
nes cualificado, para que lo reparen o lo sustituyan.
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.

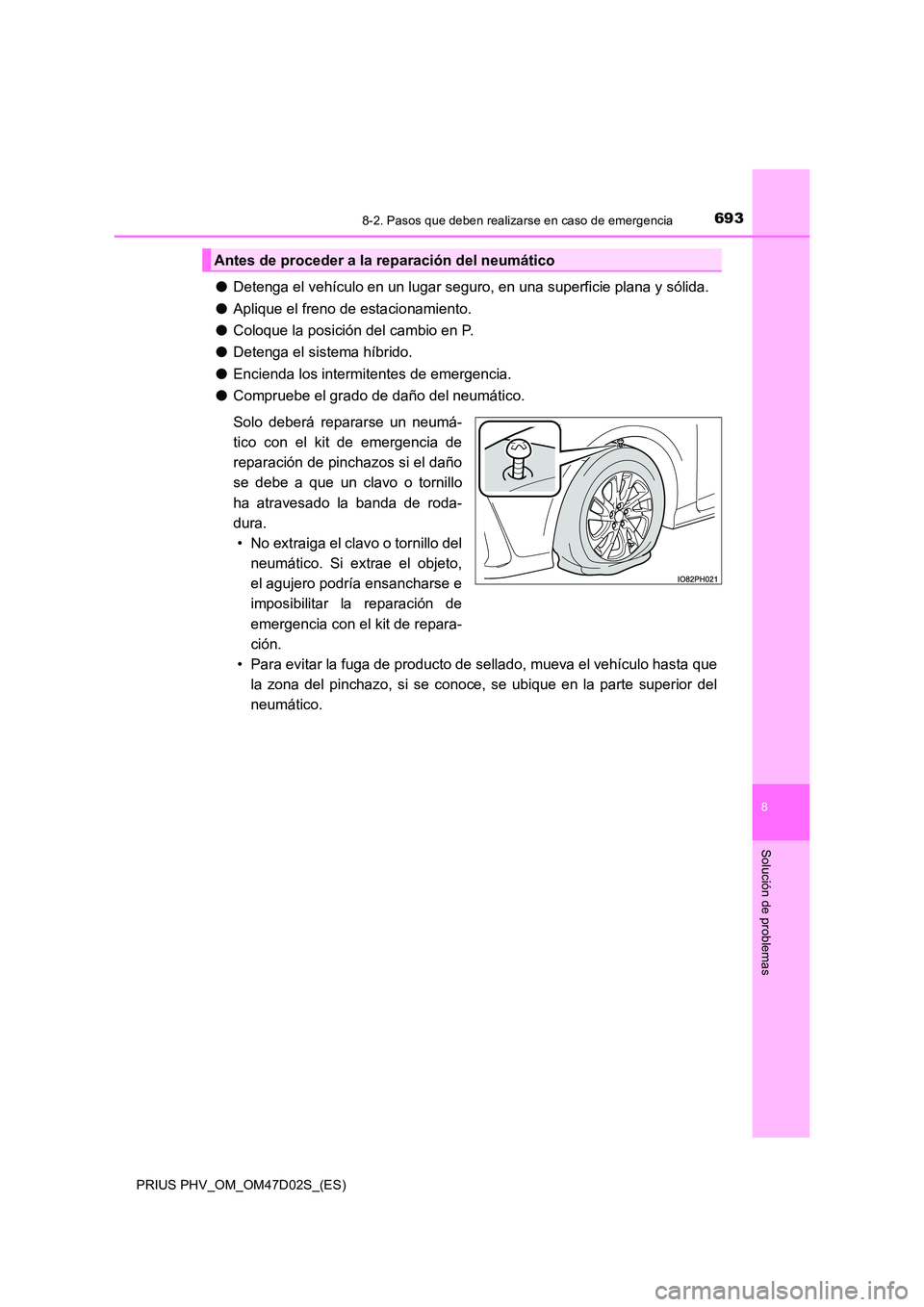

6938-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)
8
Solución de problemas
●Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la posición del cambio en P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia.
● Compruebe el grado de daño del neumático.
Solo deberá repararse un neumá-
tico con el kit de emergencia de
reparación de pinchazos si el daño
se debe a que un clavo o tornillo
ha atravesado la banda de roda-
dura.
• No extraiga el clavo o tornillo del
neumático. Si extrae el objeto,
el agujero podría ensancharse e
imposibilitar la reparación de
emergencia con el kit de repara-
ción.
• Para evitar la fuga de producto de sellado, mueva el vehículo hasta que
la zona del pinchazo, si se conoce, se ubique en la parte superior del
neumático.
Antes de proceder a la reparación del neumático

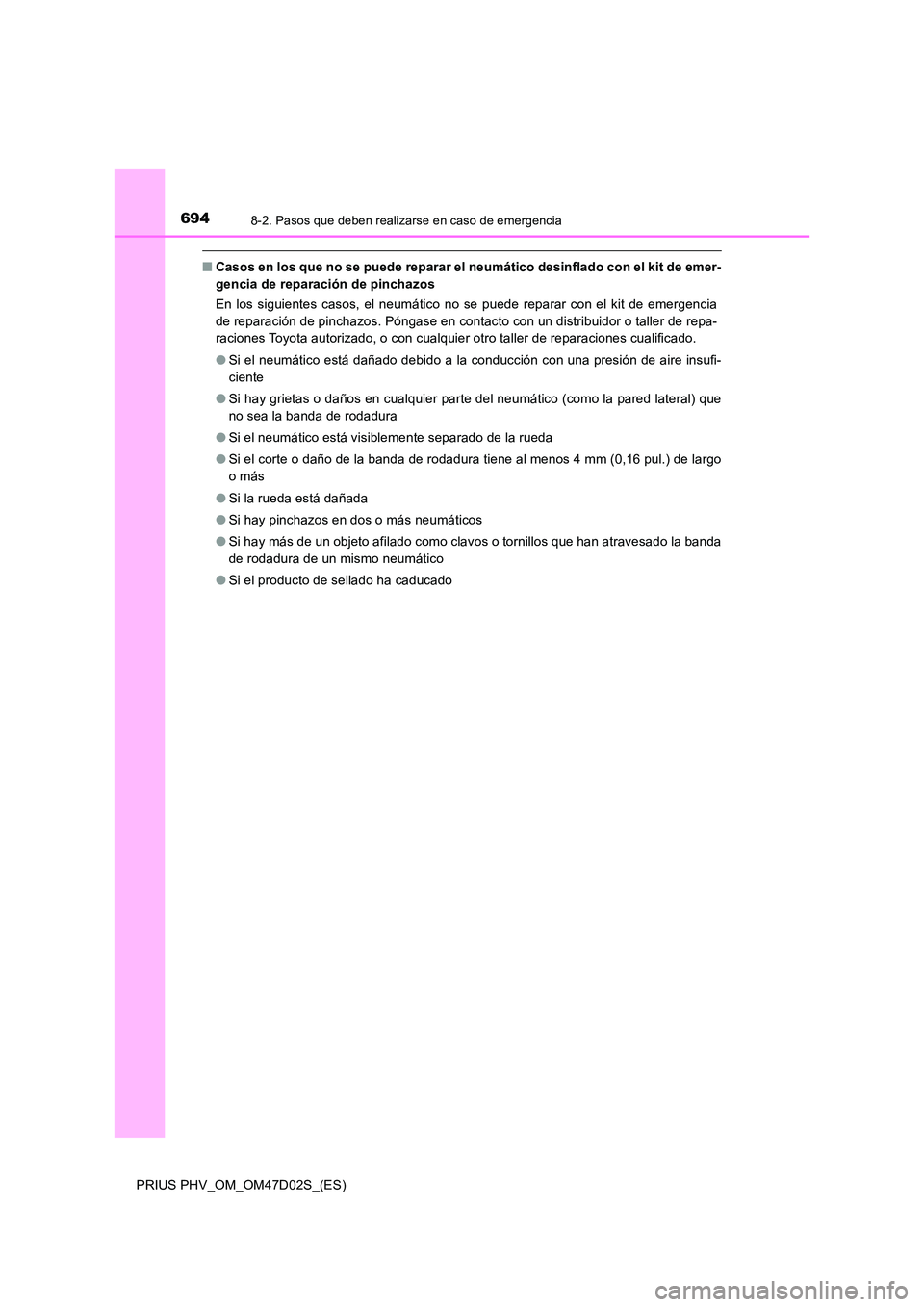

6948-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)
■Casos en los que no se puede reparar el neumático desinflado con el kit de emer-
gencia de reparación de pinchazos
En los siguientes casos, el neumático no se puede reparar con el kit de emergencia
de reparación de pinchazos. Póngase en contacto con un distribuidor o taller de repa-
raciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
● Si el neumático está dañado debido a la conducción con una presión de aire insufi-
ciente
● Si hay grietas o daños en cualquier parte del neumático (como la pared lateral) que
no sea la banda de rodadura
● Si el neumático está visiblemente separado de la rueda
● Si el corte o daño de la banda de rodadura tiene al menos 4 mm (0,16 pul.) de largo
o más
● Si la rueda está dañada
● Si hay pinchazos en dos o más neumáticos
● Si hay más de un objeto afilado como clavos o tornillos que han atravesado la banda
de rodadura de un mismo neumático
● Si el producto de sellado ha caducado

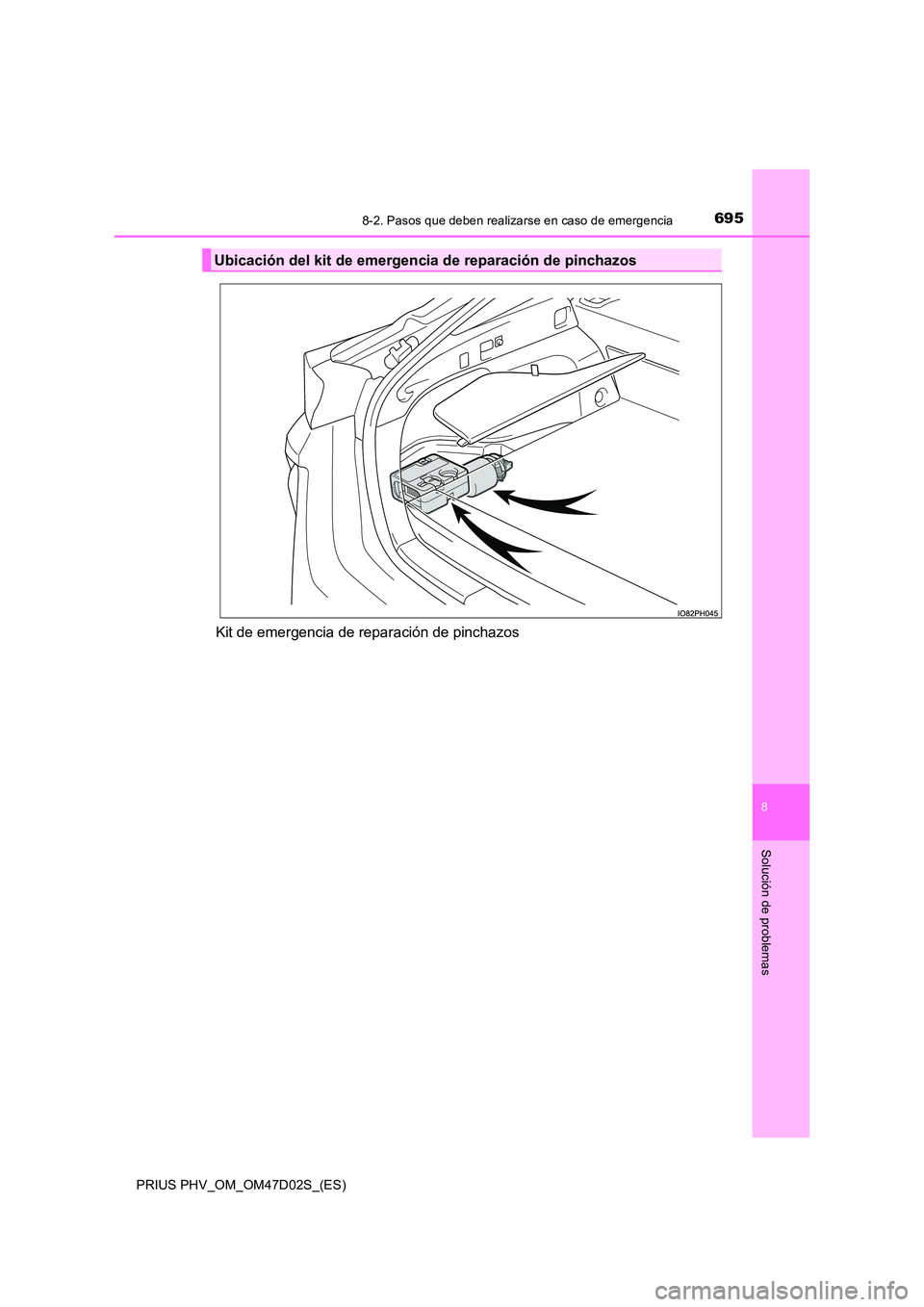

6958-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)
8
Solución de problemas
Kit de emergencia de reparación de pinchazos
Ubicación del kit de emergencia de reparación de pinchazos

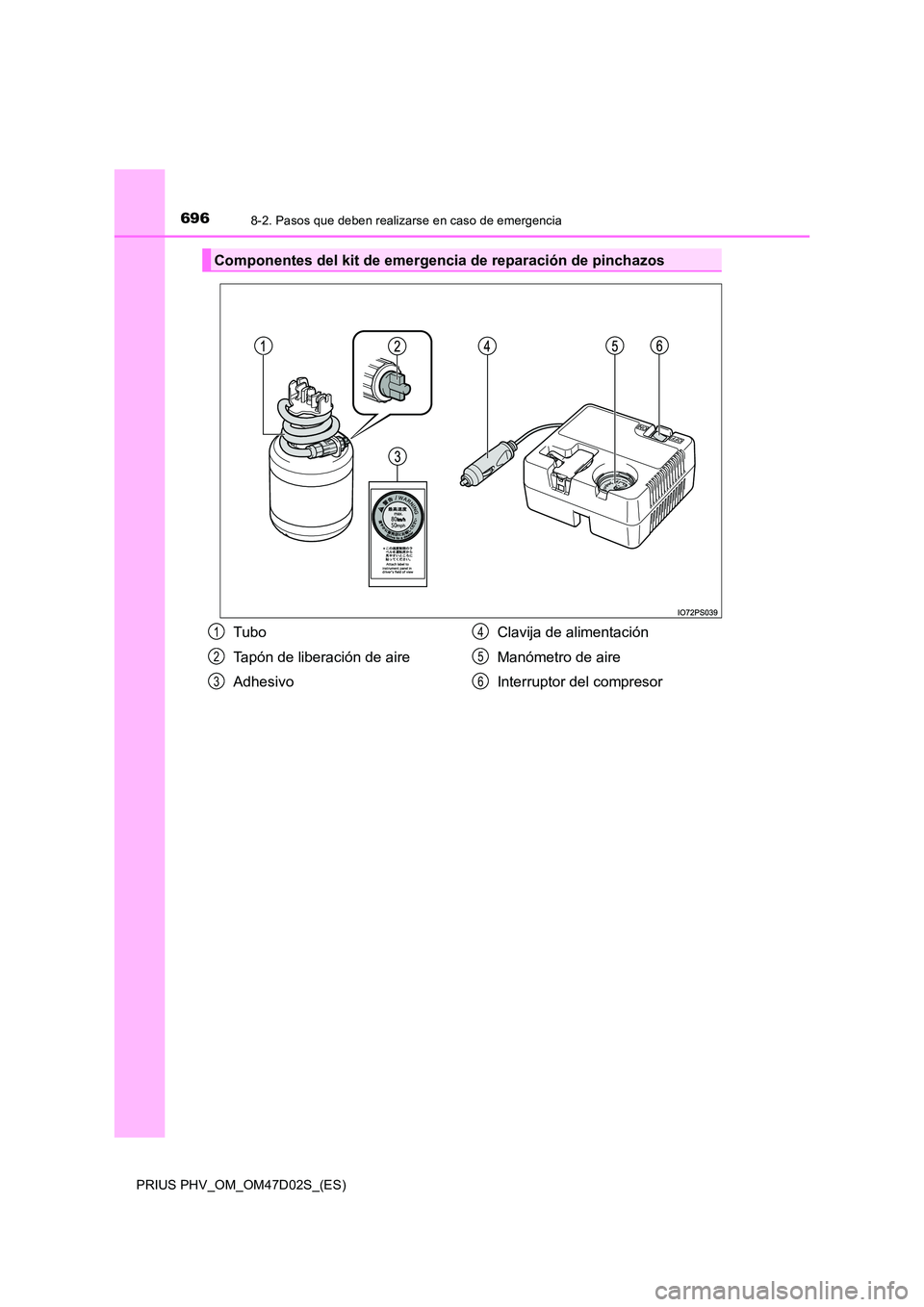

6968-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)
Componentes del kit de emergencia de reparación de pinchazos
Tubo
Tapón de liberación de aire
Adhesivo
Clavija de alimentación
Manómetro de aire
Interruptor del compresor
1
2
3
4
5
6

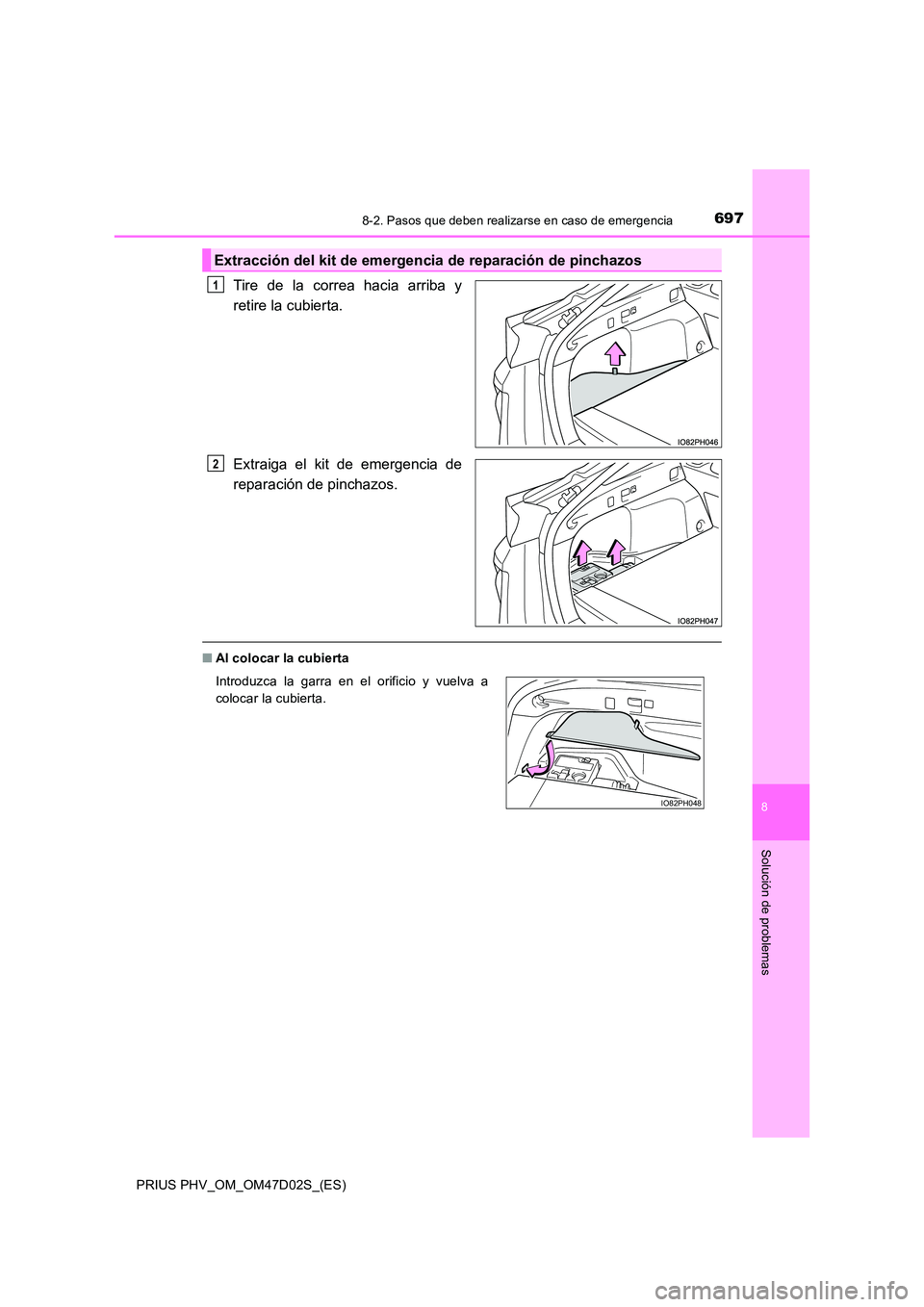

6978-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)
8
Solución de problemas
Tire de la correa hacia arriba y
retire la cubierta.
Extraiga el kit de emergencia de
reparación de pinchazos.
■ Al colocar la cubierta
Extracción del kit de emergencia de reparación de pinchazos
1
2
Introduzca la garra en el orificio y vuelva a
colocar la cubierta.
IO82PH048

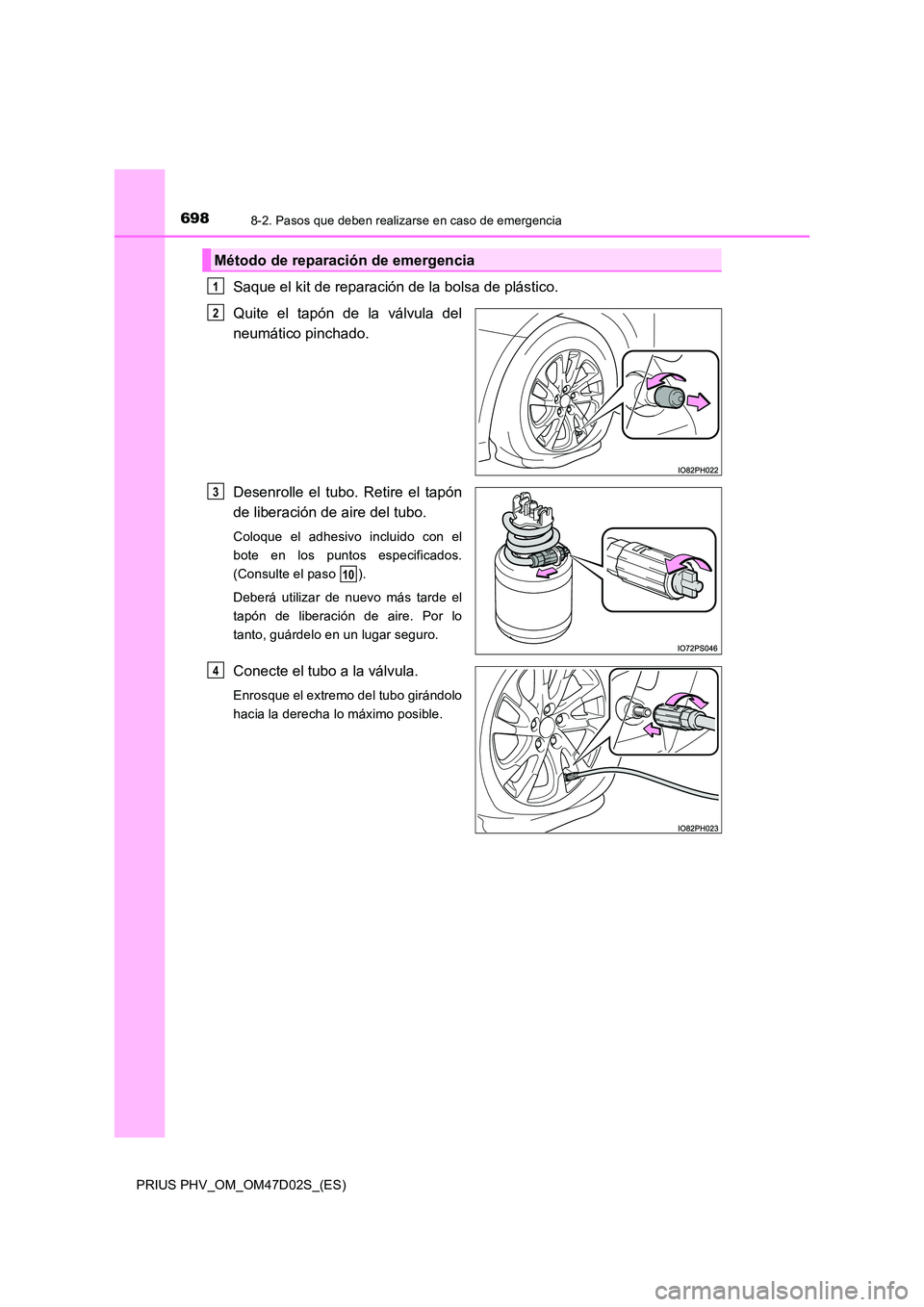

6988-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)
Saque el kit de reparación de la bolsa de plástico.
Quite el tapón de la válvula del
neumático pinchado.
Desenrolle el tubo. Retire el tapón
de liberación de aire del tubo.
Coloque el adhesivo incluido con el
bote en los puntos especificados.
(Consulte el paso ).
Deberá utilizar de nuevo más tarde el
tapón de liberación de aire. Por lo
tanto, guárdelo en un lugar seguro.
Conecte el tubo a la válvula.
Enrosque el extremo del tubo girándolo
hacia la derecha lo máximo posible.
Método de reparación de emergencia
1
2
3
10
4

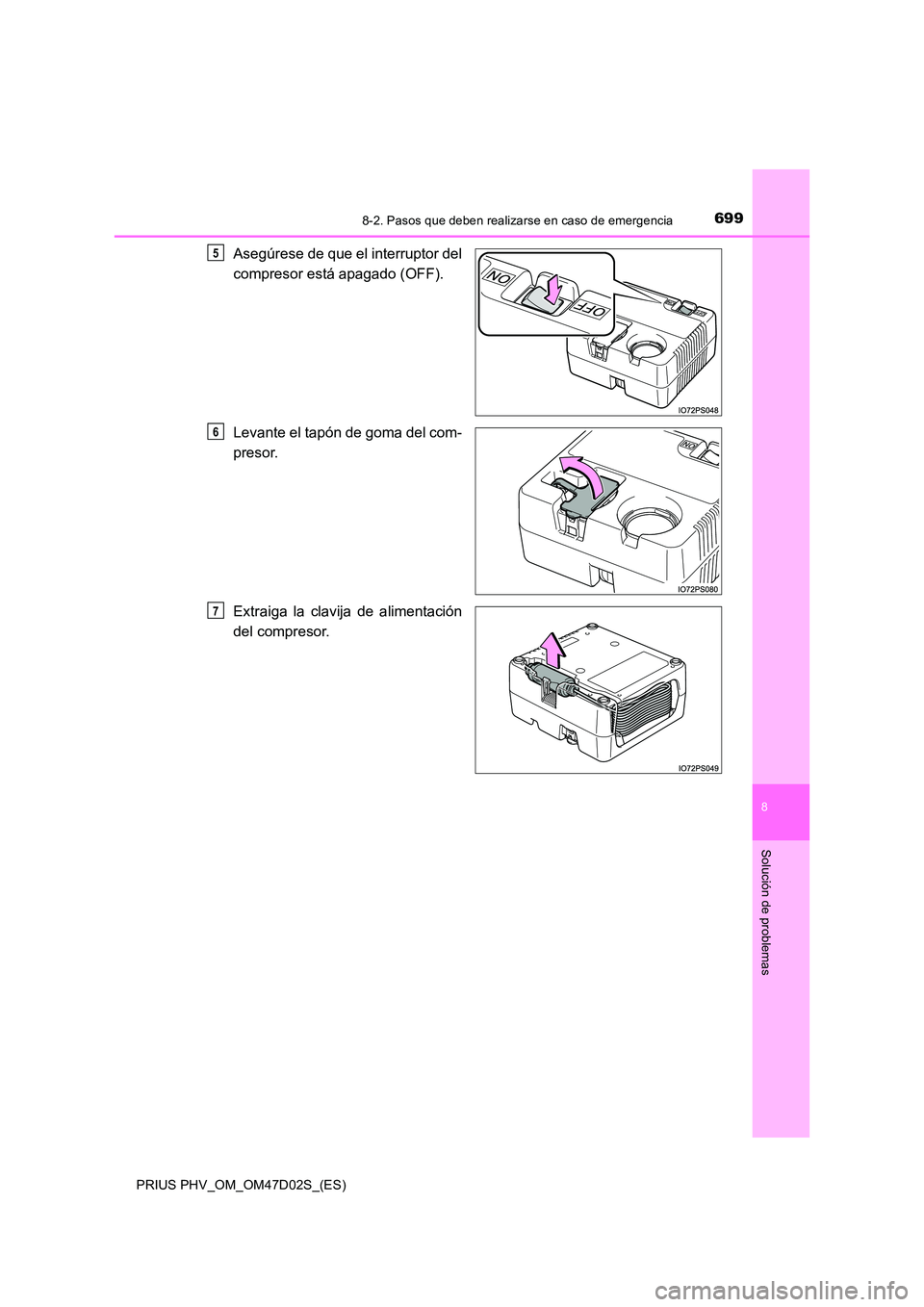

6998-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)
8
Solución de problemas
Asegúrese de que el interruptor del
compresor está apagado (OFF).
Levante el tapón de goma del com-
presor.
Extraiga la clavija de alimentación
del compresor.
5
6
7

7008-2. Pasos que deben realizarse en caso de emergencia
PRIUS PHV_OM_OM47D02S_(ES)

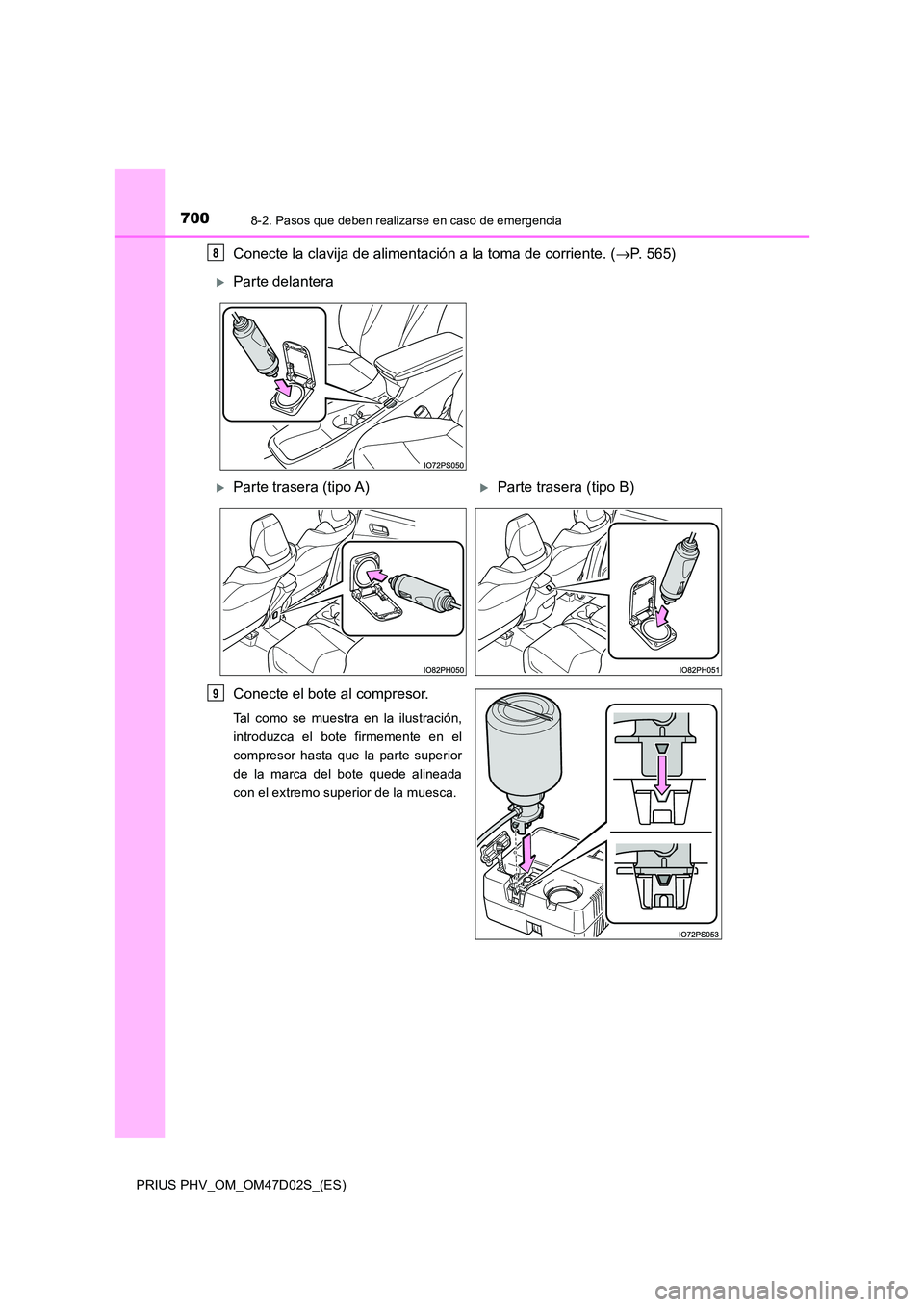

Conecte la clavija de alimentación a la toma de corriente. (P. 565)
Conecte el bote al compresor.
Tal como se muestra en la ilustración,
introduzca el bote firmemente en el
compresor hasta que la parte superior
de la marca del bote quede alineada
con el extremo superior de la muesca.
8
Parte delantera
Parte trasera (tipo A)Parte trasera (tipo B)
9
