731
9

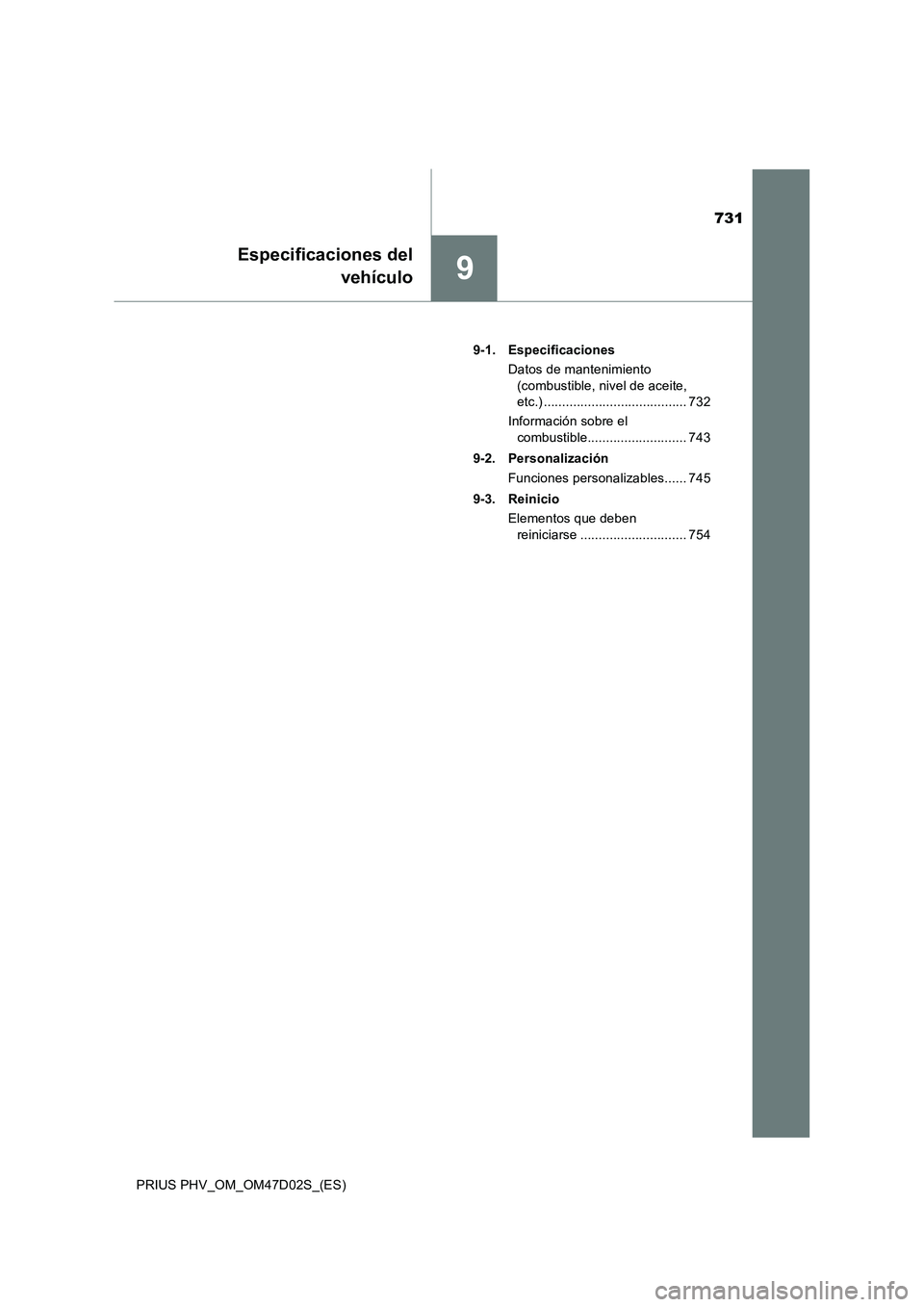

Especificaciones del
vehículo
PRIUS PHV_OM_OM47D02S_(ES)9-1. Especificaciones
Datos de mantenimiento
(combustible, nivel de aceite,
etc.) ....................................... 732
Información sobre el
combustible........................... 743
9-2. Personalización
Funciones personalizables...... 745
9-3. Reinicio
Elementos que deben
reiniciarse ............................. 754

7329-1. Especificaciones
PRIUS PHV_OM_OM47D02S_(ES)

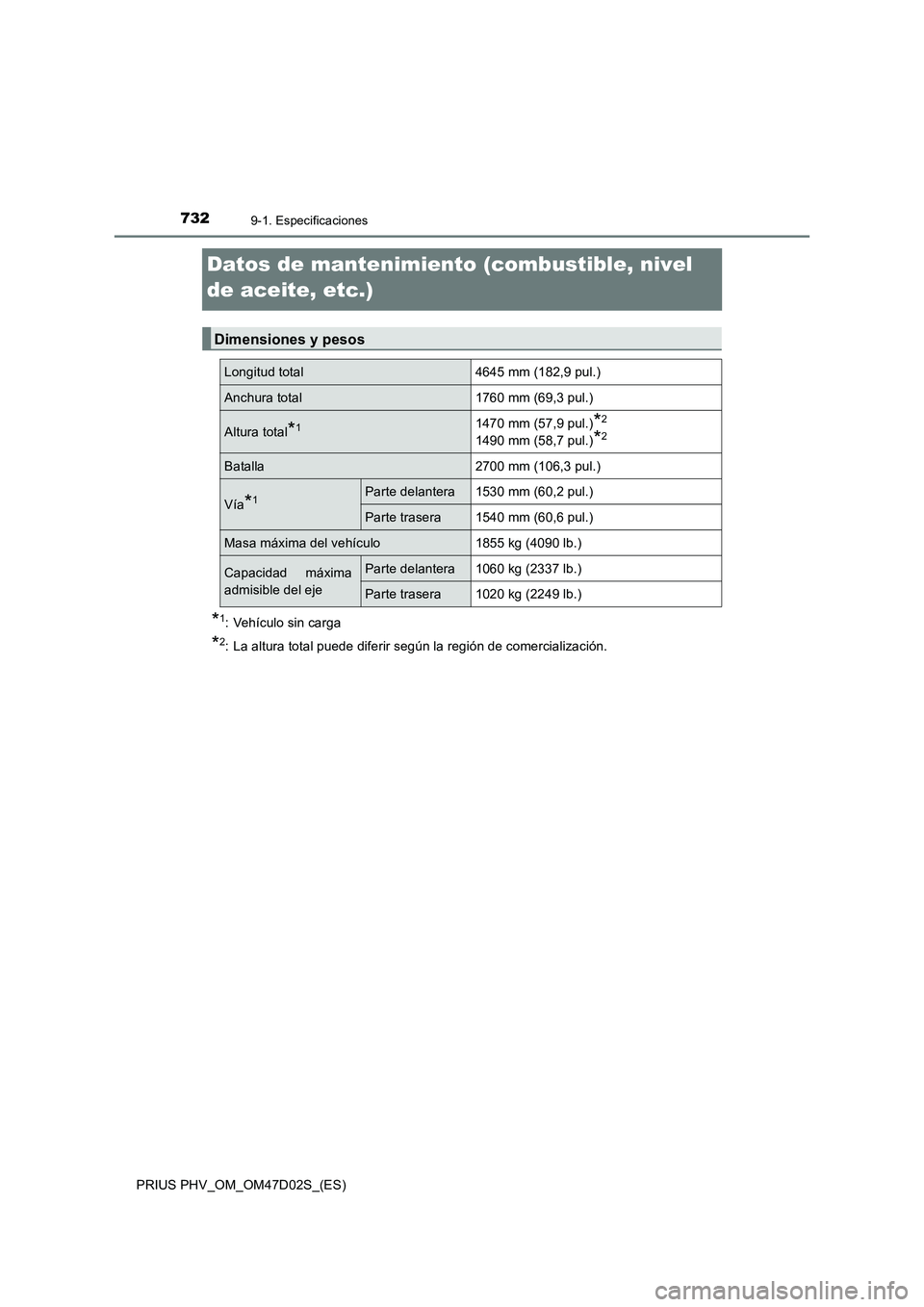

Datos de mantenimiento (combustible, nivel
de aceite, etc.)
*
1: Vehículo sin carga
*2: La altura total puede diferir según la región de comercialización.
Dimensiones y pesos
Longitud total4645 mm (182,9 pul.)
Anchura total1760 mm (69,3 pul.)
Altura total*11470 mm (57,9 pul.)*2
1490 mm (58,7 pul.)*2
Batalla2700 mm (106,3 pul.)
Vía*1Parte delantera1530 mm (60,2 pul.)
Parte trasera1540 mm (60,6 pul.)
Masa máxima del vehículo1855 kg (4090 lb.)
Capacidad máxima
admisible del ejeParte delantera1060 kg (2337 lb.)
Parte trasera1020 kg (2249 lb.)

7339-1. Especificaciones
PRIUS PHV_OM_OM47D02S_(ES)
9
Especificaciones del vehículo

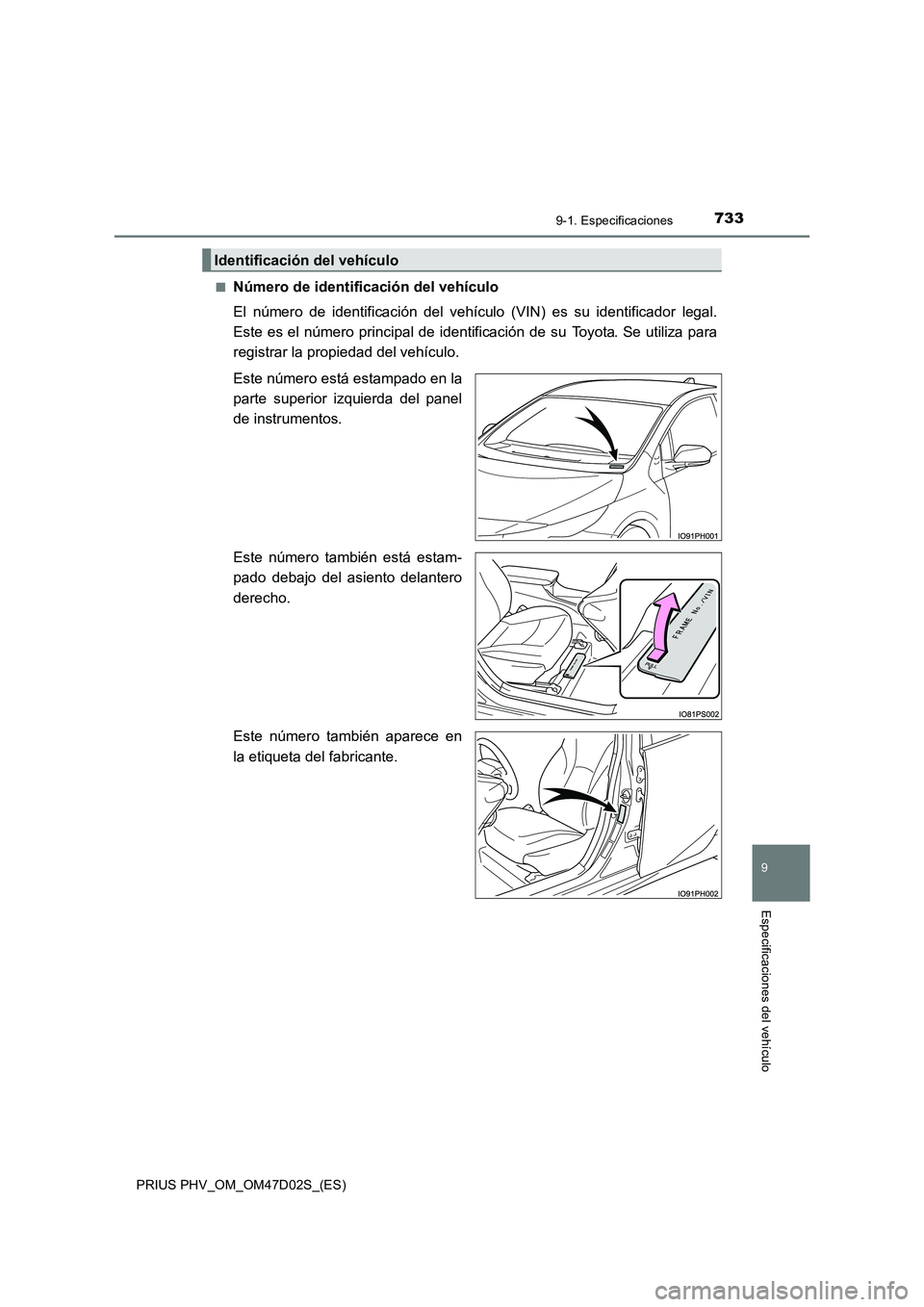

■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es su identificador legal.
Este es el número principal de identificación de su Toyota. Se utiliza para
registrar la propiedad del vehículo.
Este número está estampado en la
parte superior izquierda del panel
de instrumentos.
Este número también está estam-
pado debajo del asiento delantero
derecho.
Este número también aparece en
la etiqueta del fabricante.
Identificación del vehículo

7349-1. Especificaciones
PRIUS PHV_OM_OM47D02S_(ES)

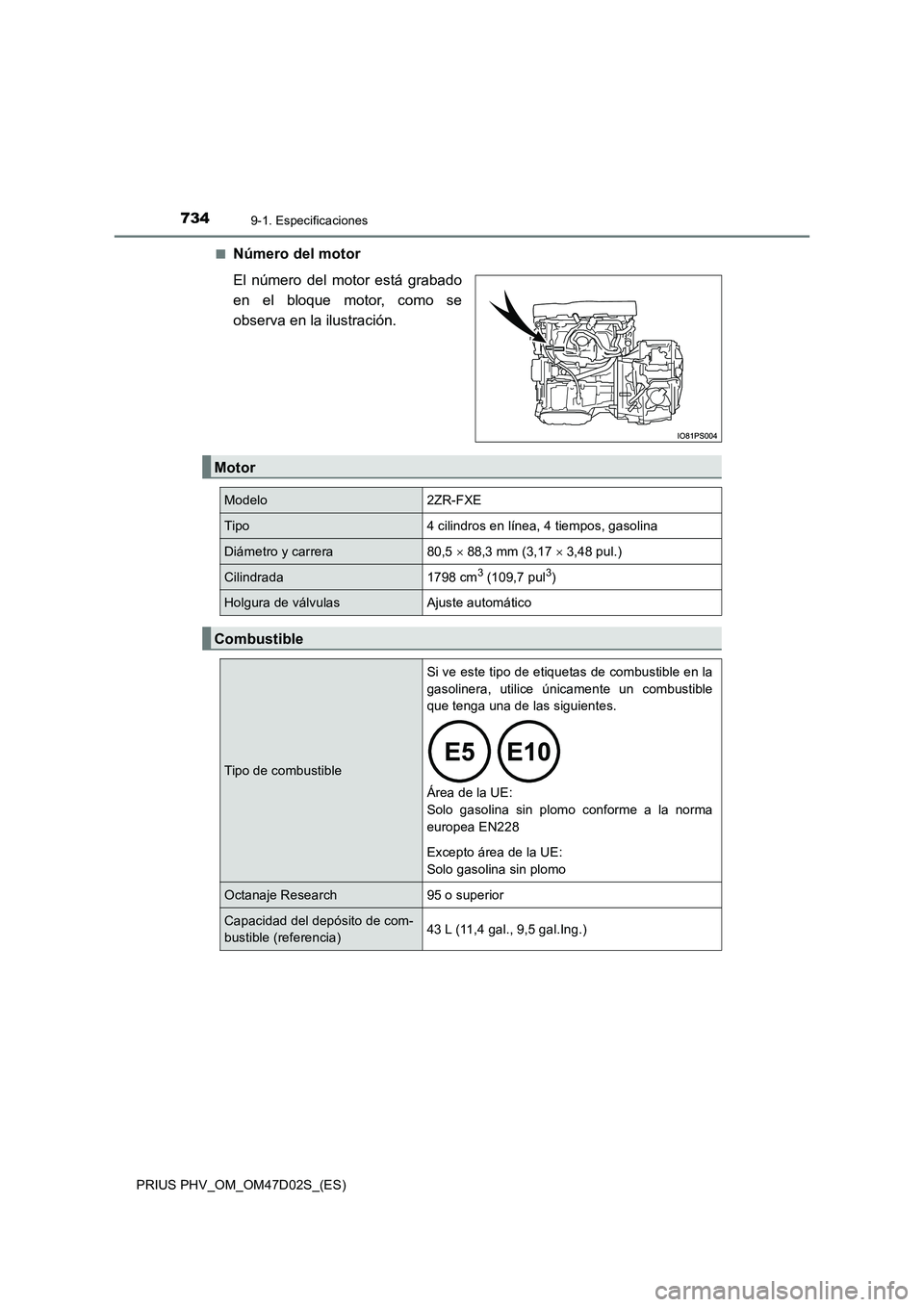

■Número del motor
El número del motor está grabado
en el bloque motor, como se
observa en la ilustración.
Motor
Modelo2ZR-FXE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera80,5  88,3 mm (3,17  3,48 pul.)
Cilindrada1798 cm3 (109,7 pul3)
Holgura de válvulasAjuste automático
Combustible
Tipo de combustible
Si ve este tipo de etiquetas de combustible en la
gasolinera, utilice únicamente un combustible
que tenga una de las siguientes.

Área de la UE:
Solo gasolina sin plomo conforme a la norma
europea EN228
Excepto área de la UE:
Solo gasolina sin plomo
Octanaje Research95 o superior
Capacidad del depósito de com-
bustible (referencia)43 L (11,4 gal., 9,5 gal.Ing.)

7359-1. Especificaciones
PRIUS PHV_OM_OM47D02S_(ES)
9
Especificaciones del vehículo

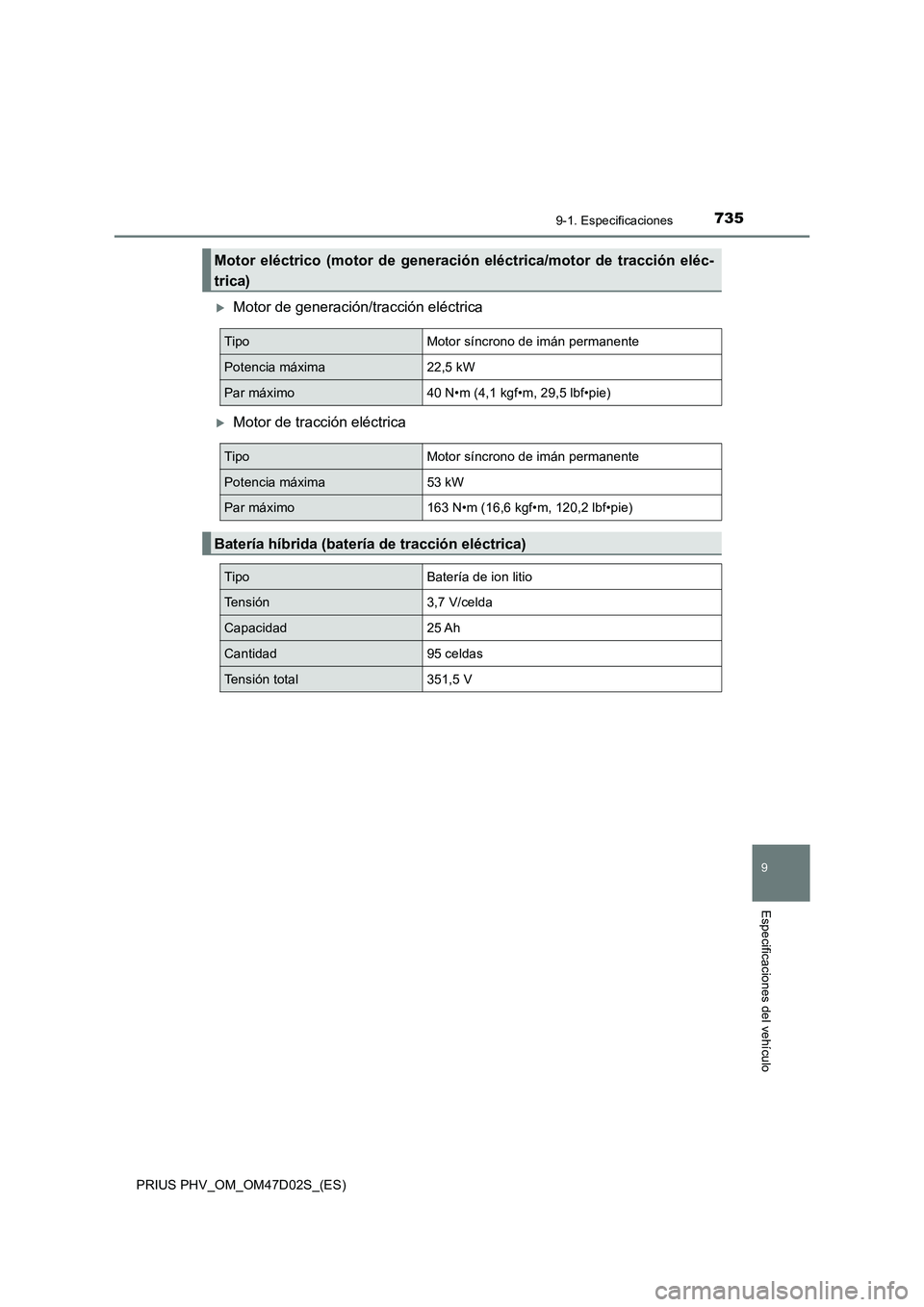

Motor de generación/tracción eléctrica
Motor de tracción eléctrica
Motor eléctrico (motor de generación eléctrica/motor de tracción eléc-
trica)
TipoMotor síncrono de imán permanente
Potencia máxima22,5 kW
Par máximo40 N•m (4,1 kgf•m, 29,5 lbf•pie)
TipoMotor síncrono de imán permanente
Potencia máxima53 kW
Par máximo163 N•m (16,6 kgf•m, 120,2 lbf•pie)
Batería híbrida (batería de tracción eléctrica)
TipoBatería de ion litio
Tensión3,7 V/celda
Capacidad25 Ah
Cantidad95 celdas
Tensión total351,5 V

7369-1. Especificaciones
PRIUS PHV_OM_OM47D02S_(ES)■

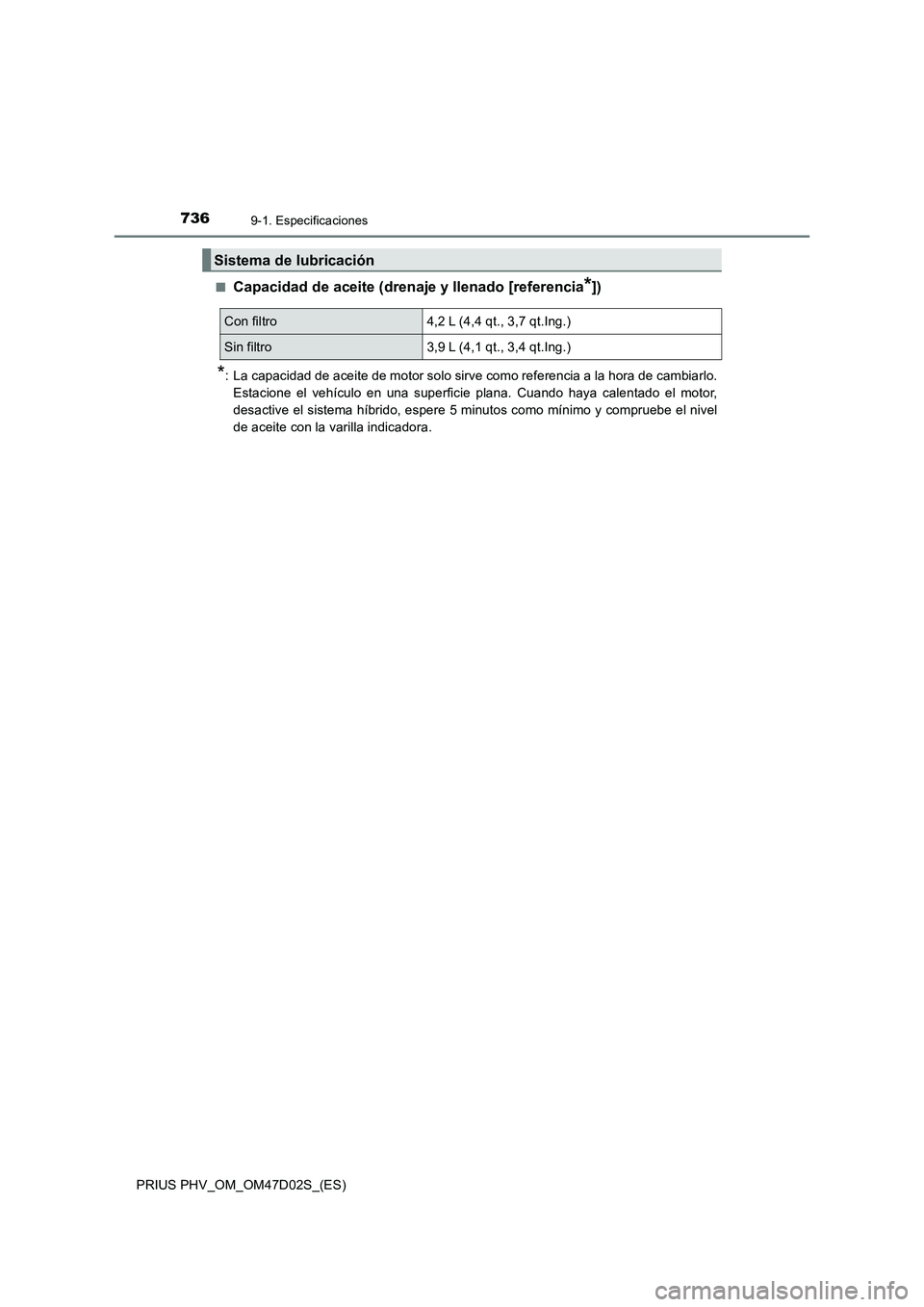

Capacidad de aceite (drenaje y llenado [referencia*])
*: La capacidad de aceite de motor solo sirve como referencia a la hora de cambiarlo.
Estacione el vehículo en una superficie plana. Cuando haya calentado el motor,
desactive el sistema híbrido, espere 5 minutos como mínimo y compruebe el nivel
de aceite con la varilla indicadora.
Sistema de lubricación
Con filtro4,2 L (4,4 qt., 3,7 qt.Ing.)
Sin filtro3,9 L (4,1 qt., 3,4 qt.Ing.)

7379-1. Especificaciones
PRIUS PHV_OM_OM47D02S_(ES)
9
Especificaciones del vehículo

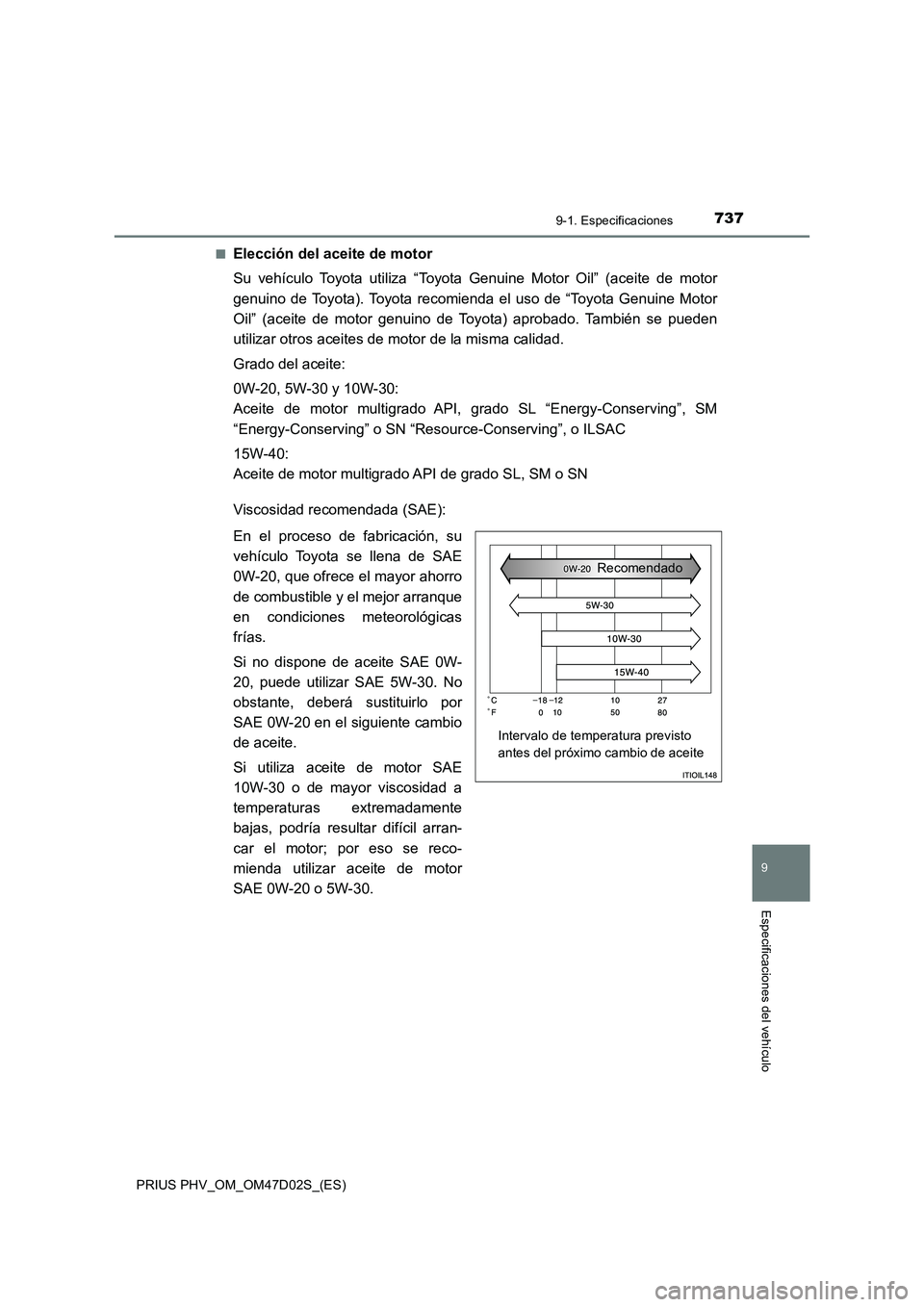

■Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Toyota recomienda el uso de “Toyota Genuine Motor
Oil” (aceite de motor genuino de Toyota) aprobado. También se pueden
utilizar otros aceites de motor de la misma calidad.
Grado del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API, grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”, o ILSAC
15W-40:
Aceite de motor multigrado API de grado SL, SM o SN
Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Toyota se llena de SAE
0W-20, que ofrece el mayor ahorro
de combustible y el mejor arranque
en condiciones meteorológicas
frías.
Si no dispone de aceite SAE 0W-
20, puede utilizar SAE 5W-30. No
obstante, deberá sustituirlo por
SAE 0W-20 en el siguiente cambio
de aceite.
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 0W-20 o 5W-30.
Intervalo de temperatura previsto
antes del próximo cambio de aceiteRecomendado

7389-1. Especificaciones
PRIUS PHV_OM_OM47D02S_(ES)

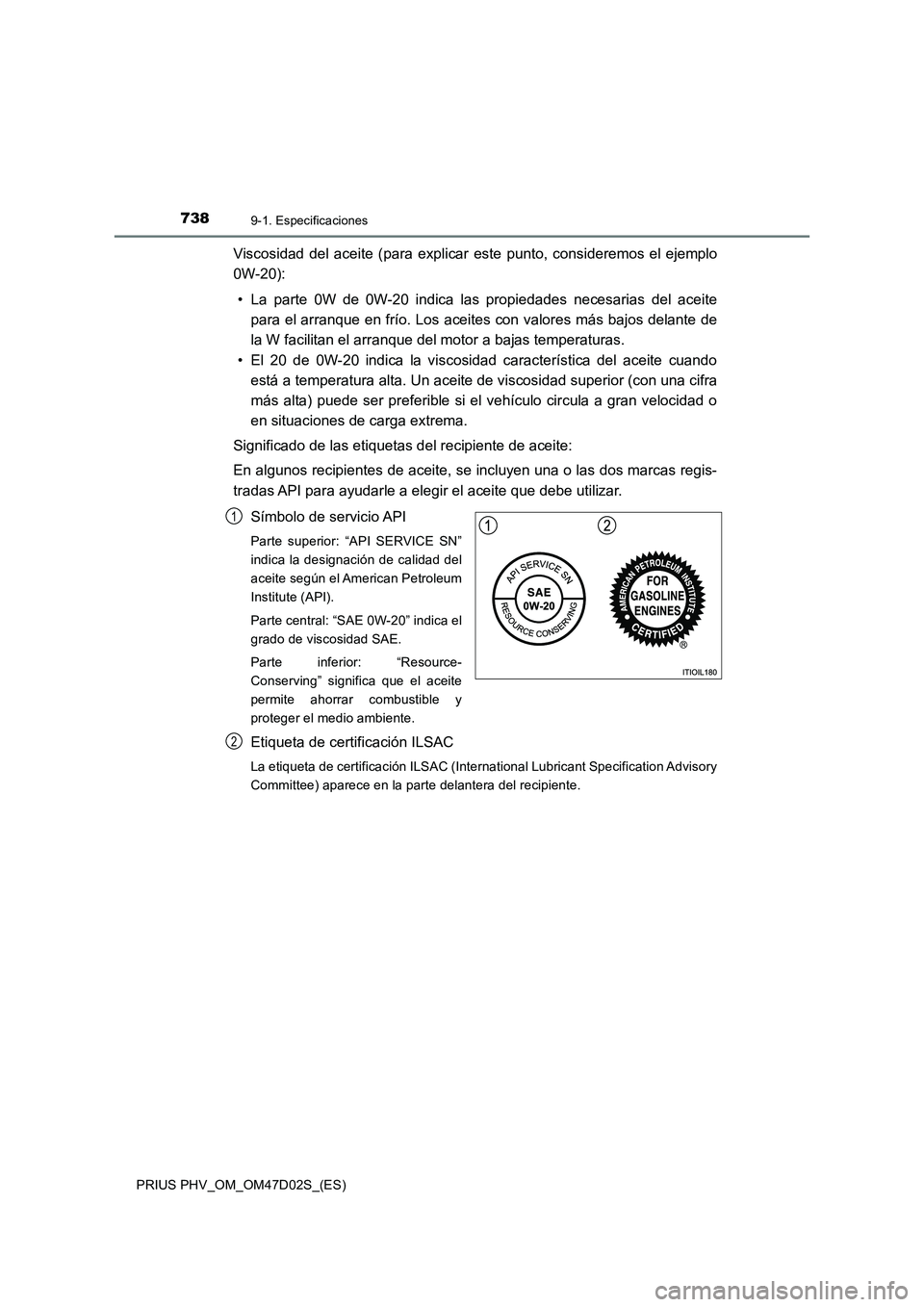

Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20):
• La parte 0W de 0W-20 indica las propiedades necesarias del aceite
para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 20 de 0W-20 indica la viscosidad característica del aceite cuando
está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Significado de las etiquetas del recipiente de aceite:
En algunos recipientes de aceite, se incluyen una o las dos marcas regis-
tradas API para ayudarle a elegir el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la designación de calidad del
aceite según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el aceite
permite ahorrar combustible y
proteger el medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (International Lubricant Specification Advisory
Committee) aparece en la parte delantera del recipiente.
1
2

7399-1. Especificaciones
PRIUS PHV_OM_OM47D02S_(ES)
9
Especificaciones del vehículo
*: La capacidad de líquido es la cantidad de referencia.
Si es necesario reponerlo, póngase en contacto con un distribuidor o taller de repa-
raciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.

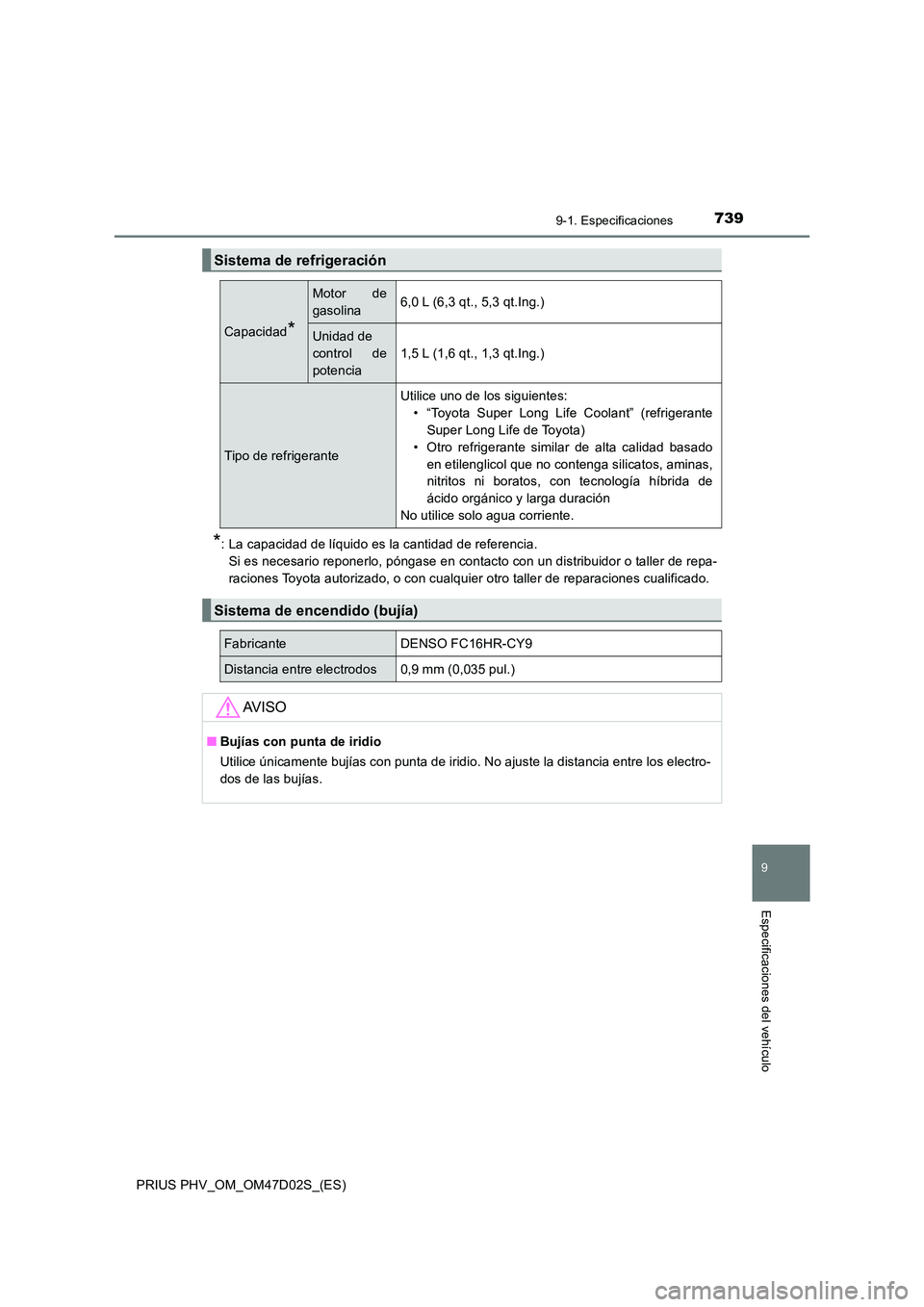

Sistema de refrigeración
Capacidad*
Motor de
gasolina6,0 L (6,3 qt., 5,3 qt.Ing.)
Unidad de
control de
potencia
1,5 L (1,6 qt., 1,3 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes:
• “Toyota Super Long Life Coolant” (refrigerante
Super Long Life de Toyota)
• Otro refrigerante similar de alta calidad basado
en etilenglicol que no contenga silicatos, aminas,
nitritos ni boratos, con tecnología híbrida de
ácido orgánico y larga duración
No utilice solo agua corriente.
Sistema de encendido (bujía)
FabricanteDENSO FC16HR-CY9
Distancia entre electrodos0,9 mm (0,035 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electro-
dos de las bujías.

7409-1. Especificaciones
PRIUS PHV_OM_OM47D02S_(ES)
*: La capacidad de líquido es la cantidad de referencia.
Si es necesario reponerlo, póngase en contacto con un distribuidor o taller de repa-
raciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.

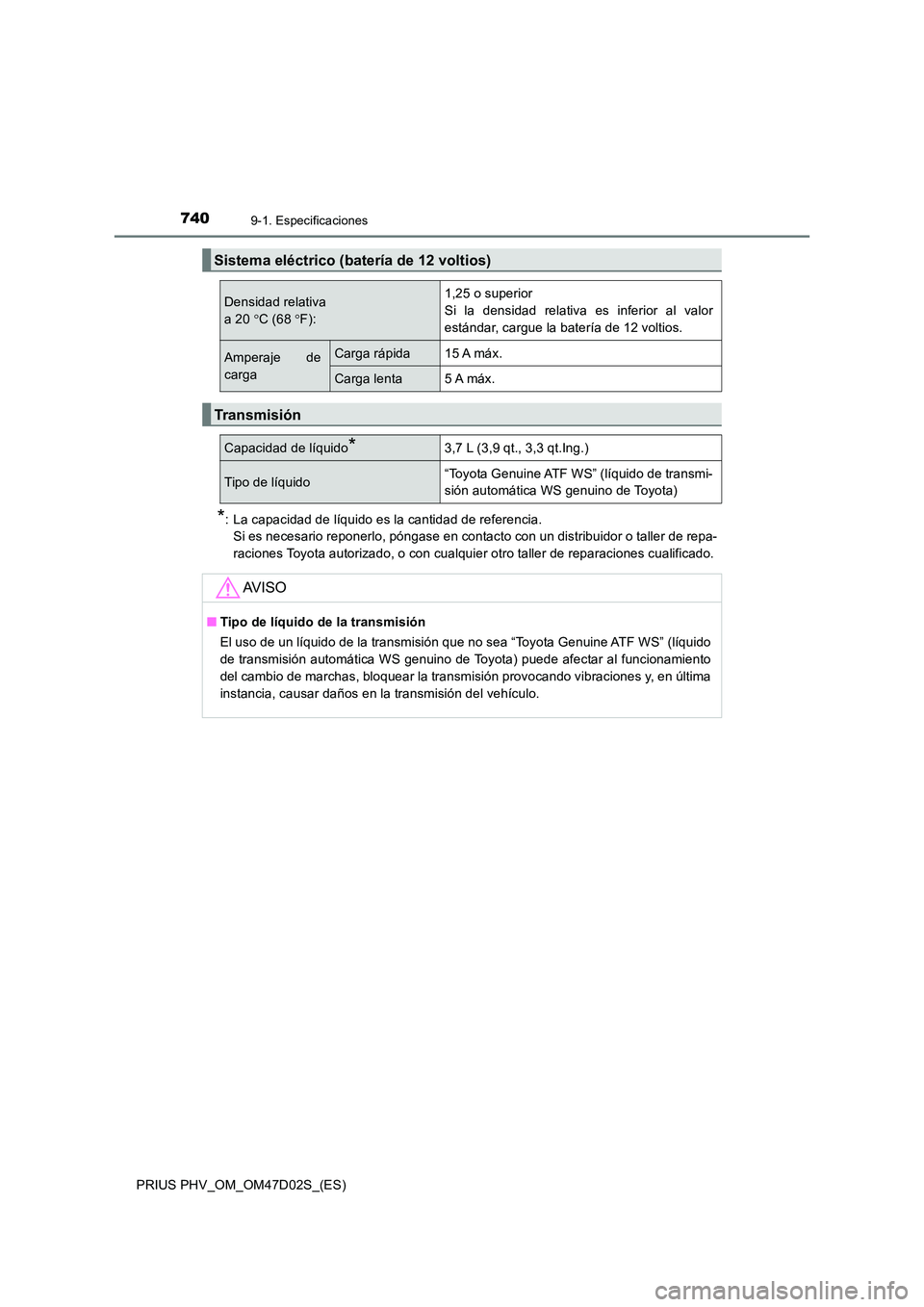

Sistema eléctrico (bat ería de 12 voltios)
Densidad relativa
a 20 C (68 F):
1,25 o superior
Si la densidad relativa es inferior al valor
estándar, cargue la batería de 12 voltios.
Amperaje de
carga
Carga rápida15 A máx.
Carga lenta5 A máx.
Transmisión
Capacidad de líquido*3,7 L (3,9 qt., 3,3 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (líquido de transmi-
sión automática WS genuino de Toyota)
AV I S O
■ Tipo de líquido de la transmisión
El uso de un líquido de la transmisión que no sea “Toyota Genuine ATF WS” (líquido
de transmisión automática WS genuino de Toyota) puede afectar al funcionamiento
del cambio de marchas, bloquear la transmisión provocando vibraciones y, en última
instancia, causar daños en la transmisión del vehículo.
