1312-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)

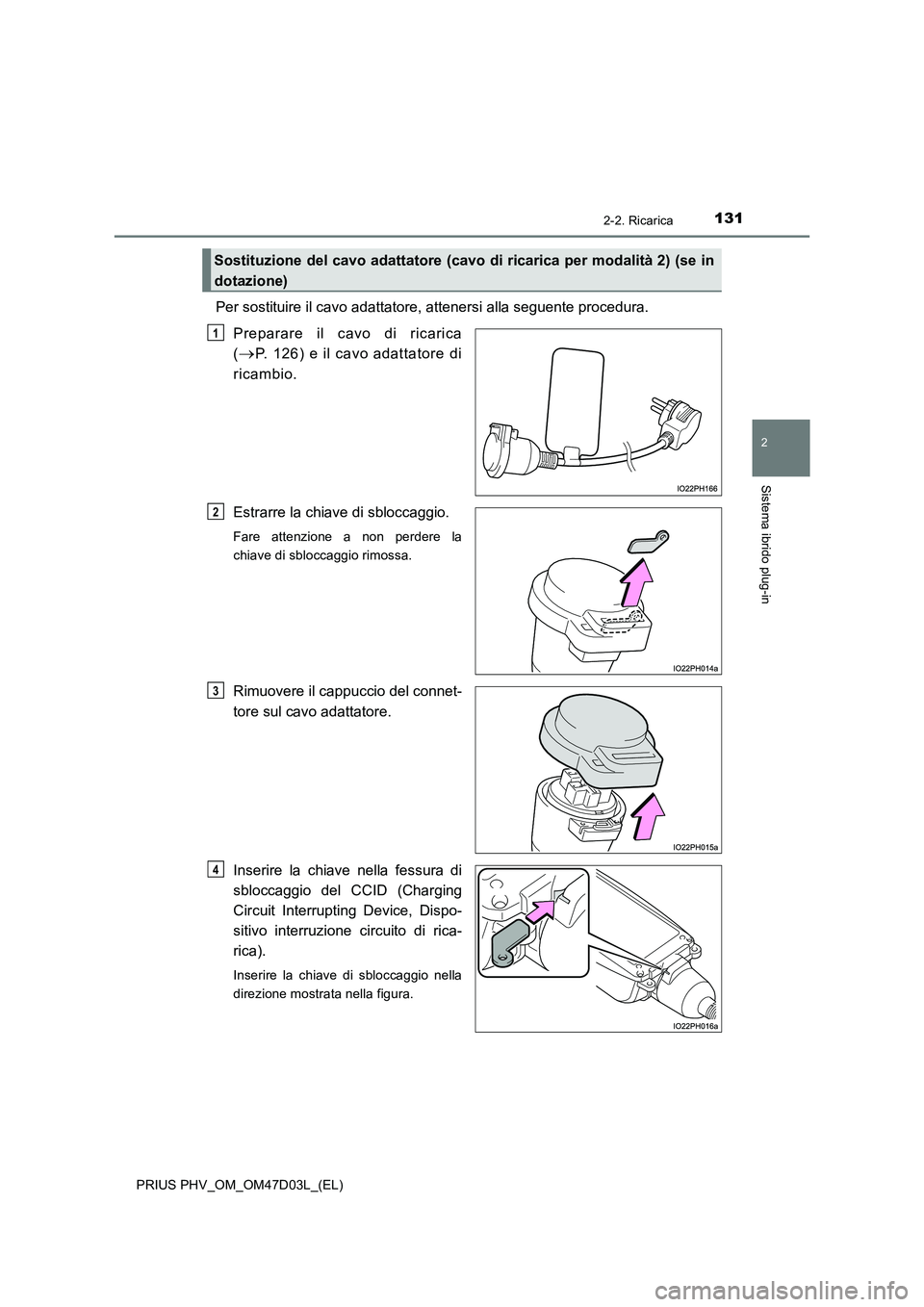

Per sostituire il cavo adattatore, attenersi alla seguente procedura.
Preparare il cavo di ricarica
(P. 126) e il cavo adattatore di
ricambio.
Estrarre la chiave di sbloccaggio.
Fare attenzione a non perdere la
chiave di sbloccaggio rimossa.
Rimuovere il cappuccio del connet-
tore sul cavo adattatore.
Inserire la chiave nella fessura di
sbloccaggio del CCID (Charging
Circuit Interrupting Device, Dispo-
sitivo interruzione circuito di rica-
rica).
Inserire la chiave di sbloccaggio nella
direzione mostrata nella figura.
Sostituzione del cavo adattatore (cavo di ricarica per modalità 2) (se in
dotazione)
1
2
3
4

1322-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)

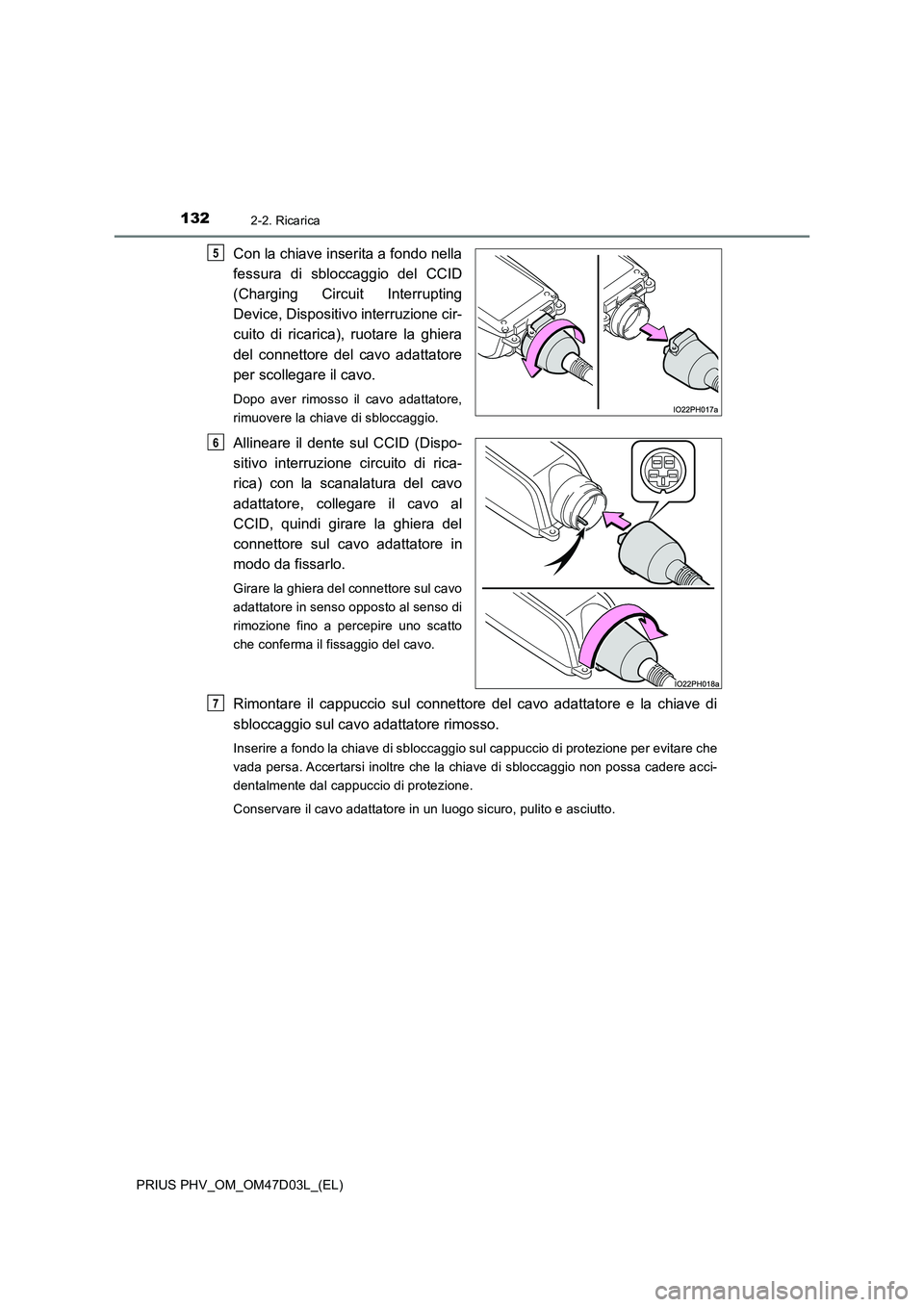

Con la chiave inserita a fondo nella
fessura di sbloccaggio del CCID
(Charging Circuit Interrupting
Device, Dispositivo interruzione cir-
cuito di ricarica), ruotare la ghiera
del connettore del cavo adattatore
per scollegare il cavo.
Dopo aver rimosso il cavo adattatore,
rimuovere la chiave di sbloccaggio.
Allineare il dente sul CCID (Dispo-
sitivo interruzione circuito di rica-
rica) con la scanalatura del cavo
adattatore, collegare il cavo al
CCID, quindi girare la ghiera del
connettore sul cavo adattatore in
modo da fissarlo.
Girare la ghiera del connettore sul cavo
adattatore in senso opposto al senso di
rimozione fino a percepire uno scatto
che conferma il fissaggio del cavo.
Rimontare il cappuccio sul connettore del cavo adattatore e la chiave di
sbloccaggio sul cavo adattatore rimosso.
Inserire a fondo la chiave di sbloccaggio sul cappuccio di protezione per evitare che
vada persa. Accertarsi inoltre che la chiave di sbloccaggio non possa cadere acci-
dentalmente dal cappuccio di protezione.
Conservare il cavo adattatore in un luogo sicuro, pulito e asciutto.
5
6
7

1332-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)
AVVISO
■Durante l’uso del cavo di ricarica e del CCID (Dispositivo interruzione circuito
di ricarica)
Osservare le seguenti precauzioni.
L’inosservanza può provocare incidenti imprevisti, con conseguenti lesioni gravi,
anche letali.
● Non tentare di smontare o riparare il cavo di ricarica, il connettore, la spina o il
CCID.
In caso di problemi con il cavo di ricarica o con il CCID, smettere immediatamente
di utilizzarli e contattare un concessionario o un’officina autorizzata Toyota, o
un’altra officina di fiducia.
● Non sottoporre il cavo di ricarica, il connettore, la spina o il CCID (Dispositivo inter-
ruzione circuito di ricarica) a forti pressioni o impatti.
● Non esercitare forze eccessive sul cavo di ricarica avvolgendolo troppo stretto,
attorcigliandolo, tirandolo o trascinandolo.
● Non danneggiare il cavo di ricarica con oggetti taglienti.
● Non piegare il connettore o la spina di ricarica e non inserirvi corpi estranei.
● Non immergere in acqua il connettore o la spina di ricarica.
Nel caso in cui cadano in acqua, rivolgersi a un concessionario o un’officina auto-
rizzata Toyota, o a un’altra officina di fiducia.
● Non ricollegare il cavo adattatore con le mani bagnate. (se in dotazione)
Inoltre, non ricollegarlo sotto la pioggia o quando è bagnato.
● Non sostituire il cavo adattatore se la spina e/o il connettore di ricarica sono colle-
gati. (se in dotazione)
● Verificare se sono in vigore norme locali specifiche per la ricarica dei veicoli elettrici
(EV) e rispettarle.
● Cavo di ricarica per modalità 2: quando si ricollega il cavo adattatore, girare con
decisione la ghiera del cavo adattatore fino a percepire un rumore “clic”. (se in
dotazione)
● Non avvicinare il cavo di ricarica a oggetti ad alte temperature, ad esempio un ele-
mento riscaldante.
● Non avvolgere il cavo di ricarica attorno al CCID (Dispositivo interruzione circuito di
ricarica).

1342-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)

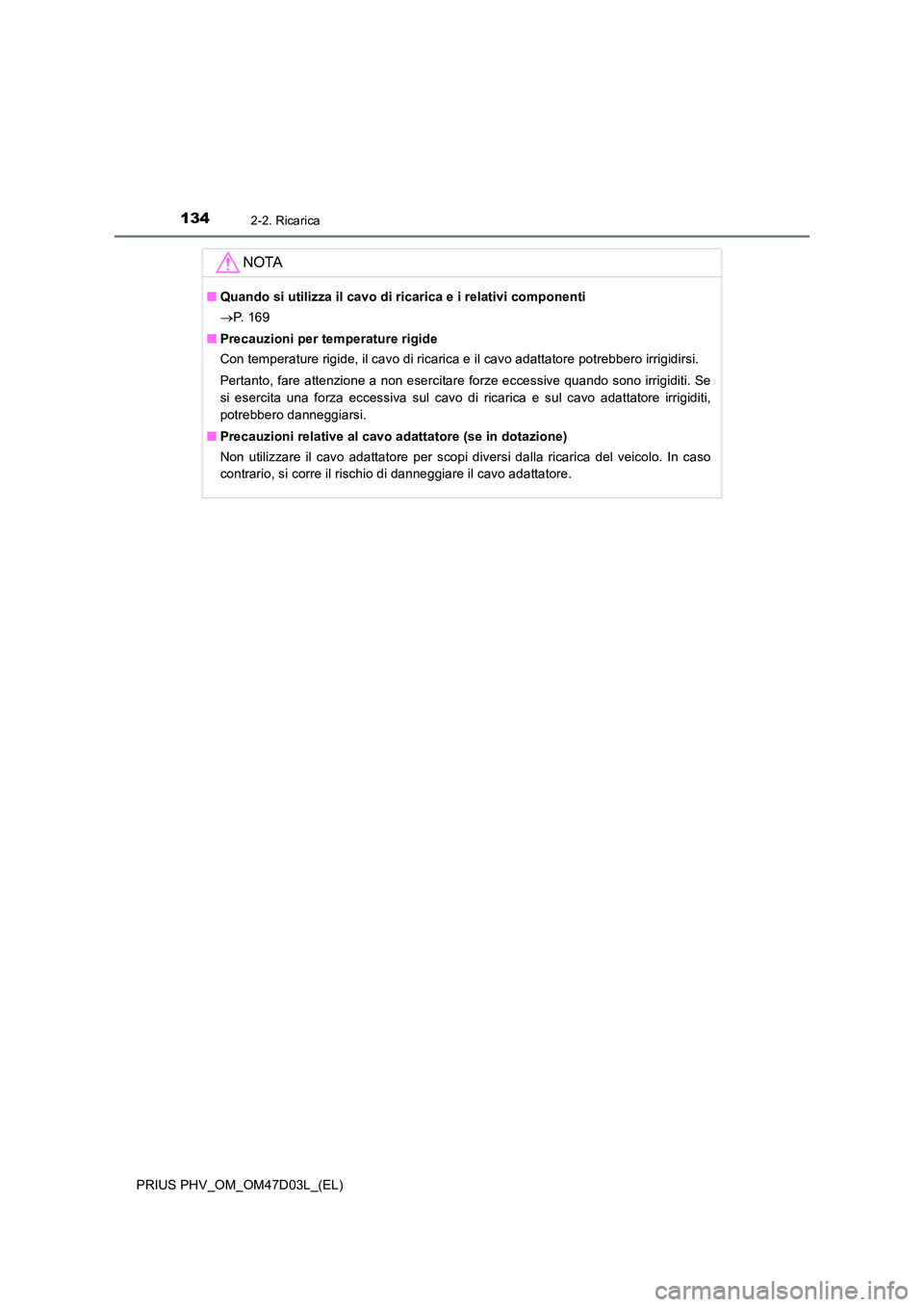

NOTA
■Quando si utilizza il cavo di ricarica e i relativi componenti
 P. 1 6 9
■ Precauzioni per temperature rigide
Con temperature rigide, il cavo di ricarica e il cavo adattatore potrebbero irrigidirsi.
Pertanto, fare attenzione a non esercitare forze eccessive quando sono irrigiditi. Se
si esercita una forza eccessiva sul cavo di ricarica e sul cavo adattatore irrigiditi,
potrebbero danneggiarsi.
■ Precauzioni relative al cavo adattatore (se in dotazione)
Non utilizzare il cavo adattatore per scopi diversi dalla ricarica del veicolo. In caso
contrario, si corre il rischio di danneggiare il cavo adattatore.

1352-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)

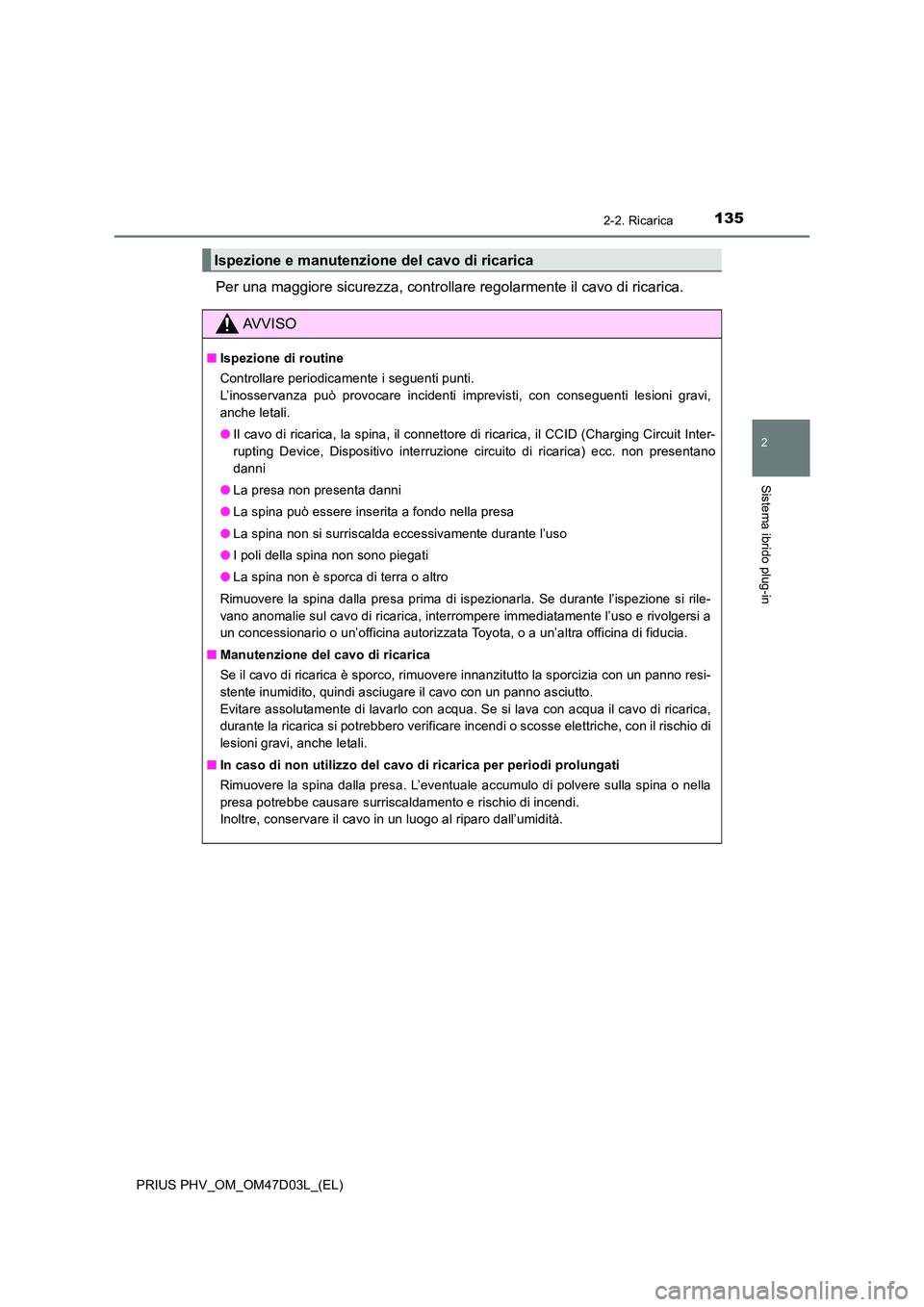

Per una maggiore sicurezza, controllare regolarmente il cavo di ricarica.
Ispezione e manutenzione del cavo di ricarica
AVVISO
■Ispezione di routine
Controllare periodicamente i seguenti punti.
L’inosservanza può provocare incidenti imprevisti, con conseguenti lesioni gravi,
anche letali.
● Il cavo di ricarica, la spina, il connettore di ricarica, il CCID (Charging Circuit Inter-
rupting Device, Dispositivo interruzione circuito di ricarica) ecc. non presentano
danni
● La presa non presenta danni
● La spina può essere inserita a fondo nella presa
● La spina non si surriscalda eccessivamente durante l’uso
● I poli della spina non sono piegati
● La spina non è sporca di terra o altro
Rimuovere la spina dalla presa prima di ispezionarla. Se durante l’ispezione si rile-
vano anomalie sul cavo di ricarica, interrompere immediatamente l’uso e rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■ Manutenzione del cavo di ricarica
Se il cavo di ricarica è sporco, rimuovere innanzitutto la sporcizia con un panno resi-
stente inumidito, quindi asciugare il cavo con un panno asciutto.
Evitare assolutamente di lavarlo con acqua. Se si lava con acqua il cavo di ricarica,
durante la ricarica si potrebbero verificare incendi o scosse elettriche, con il rischio di
lesioni gravi, anche letali.
■ In caso di non utilizzo del cavo di ricarica per periodi prolungati
Rimuovere la spina dalla presa. L’eventuale accumulo di polvere sulla spina o nella
presa potrebbe causare surriscaldamento e rischio di incendi.
Inoltre, conservare il cavo in un luogo al riparo dall’umidità.

1362-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)
Sistema di bloccaggio intelligente dello spor-
tellino e del connettore
Sistema sportellino intelligente
Quando le porte del veicolo sono bloccate, se si porta con sé la chiave
elettronica, ad esempio in tasca, è possi bile sbloccare solo lo sportellino
della porta di ricarica.
Sistema di bloccaggio del connettore di ricarica
Quando il connettore di ricarica viene inserito dritto il più in fondo possibile,
si blocca automaticamente.
Portare con sé una chiave elettronica e premere l’interruttore di bloccaggio
del connettore di ricarica per sbloccare il connettore.
Può essere utilizzato per impedire che il cavo di ricarica venga rimosso o rubato
durante la ricarica.
■ Posizione dell’antenna
 P. 2 9 1
■ Raggio d’azione (aree entro cui la chiave elettronica viene rilevata)
 P. 2 9 2
È possibile bloccare e sbloccare lo sportellino della porta di ricarica se
si porta con sé la chiave elettronica, ad esempio in tasca.
Funzionamento del sistema di blo ccaggio intelligente dello sportellino
e del connettore
1
2

1372-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)
■Sbloccaggio dello sportellino della porta di ricarica
Se si preme il bordo posteriore
dello sportellino della porta di rica-
rica (il punto indicato nell’imma-
gine) mentre si porta con sé la
chiave elettronica, ad esempio in
tasca, si sblocca lo sportellino.
Premere e allontanare la mano per
aprire leggermente lo sportellino
della porta di ricarica.
■Bloccaggio dello sportellino della porta di ricarica
Chiudere lo sportellino della
porta di ricarica e premere il
bordo posteriore dello sportel-
lino (il punto indicato nell’imma-
gine).
Utilizzo del sistema sportellino intelligente
1

1382-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)
Bloccaggio delle porte con il sistema di accesso e avviamento intelli-
gente o il radiocomando a distanza. (P. 281)
Lo sportellino della porta di ricarica viene bloccato.
Se lo sportellino della porta di ricarica viene chiuso con le porte bloccate, si
blocca.
■Sportellino della porta di ricarica
●Se si preme il bordo posteriore dello sportellino della porta di ricarica (il punto indi-
cato nell’immagine a P. 122 e a 137) quando le porte sono bloccate ma non si ha con
sé la chiave elettronica, lo sportellino si apre leggermente, ma rimane bloccato. Por-
tare con sé la chiave elettronica o sbloccare le porte, quindi premere due volte lo
sportellino della porta di ricarica per aprirlo.
●Se si apre e si chiude ripetutamente lo sportellino della porta di ricarica, il meccani-
smo di bloccaggio dello sportellino potrebbe non funzionare per proteggere il
sistema. In tal caso, dopo un po’ premere due volte lo sportellino della porta di rica-
rica.
■Se il sistema di accesso e avviamento intelligente è stato disattivato nelle impo-
stazioni personalizzate
Sarà disattivato anche il sistema di bloccaggio intelligente dello sportellino e del con-
nettore. Se il sistema di accesso e avviamento intelligente è stato disattivato nelle
impostazioni personalizzate, lo sportellino della porta di ricarica può essere bloccato e
sbloccato eseguendo le seguenti procedure.
●Bloccaggio dello sportellino della porta di ricarica
Chiudere lo sportellino della porta di ricarica. (P. 137)
Bloccaggio delle porte con il radiocomando a distanza o l’interruttore chiusura
centralizzata. (P. 281, 283)
Lo sportellino della porta di ricarica può essere bloccato eseguendo i passaggi e
in ordine inverso.
●Sbloccaggio dello sportellino della porta di ricarica
Sbloccaggio delle porte con il radiocomando a distanza o l’interruttore chiusura
centralizzata. (P. 281, 283)
Aprire lo sportellino della porta di ricarica. (P. 137)
2
1
2
1
2
1
2

1392-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)

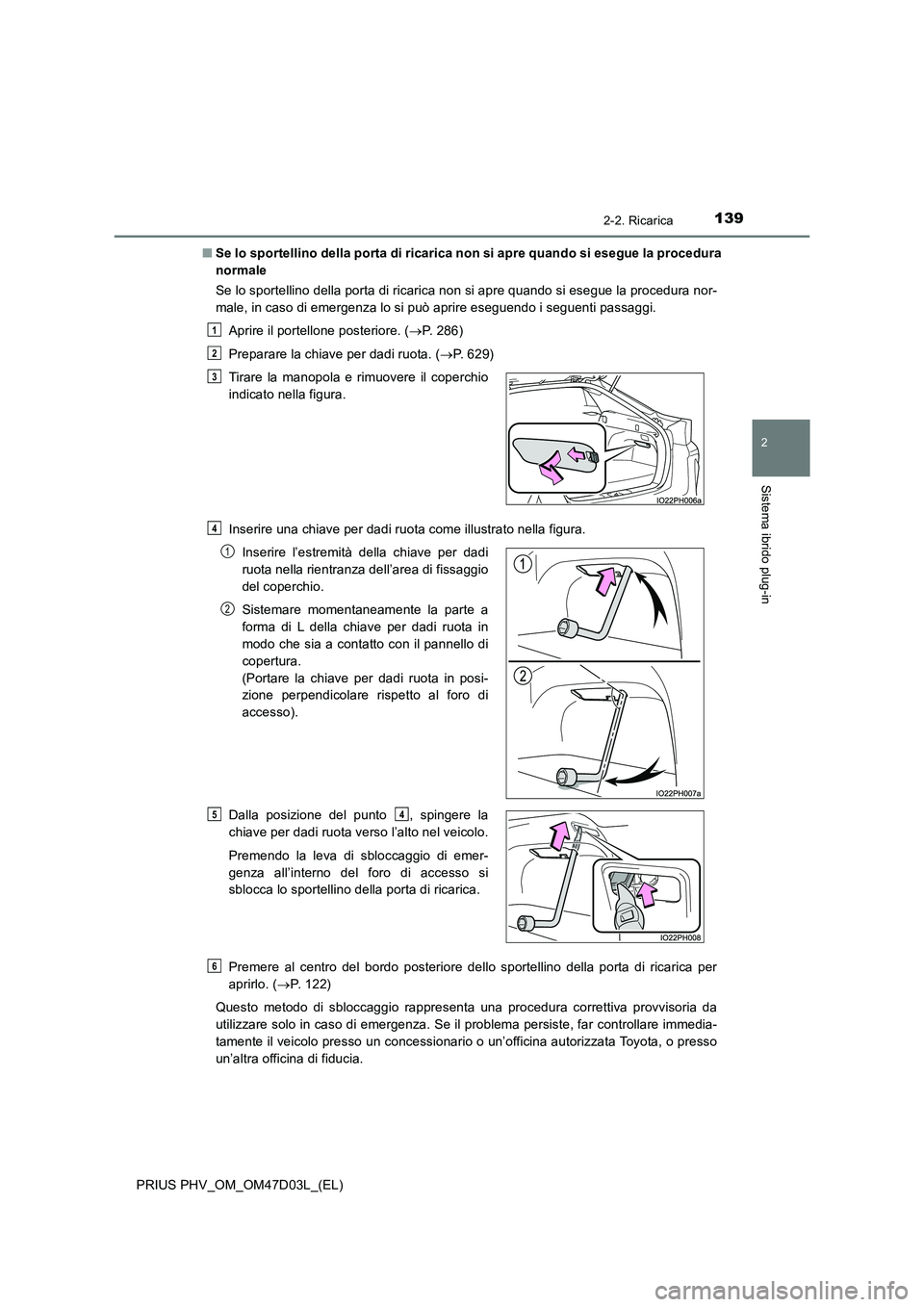

■ Se lo sportellino della porta di ricarica non si apre quando si esegue la procedura
normale
Se lo sportellino della porta di ricarica non si apre quando si esegue la procedura nor-
male, in caso di emergenza lo si può aprire eseguendo i seguenti passaggi.
Aprire il portellone posteriore. ( P. 286)
Preparare la chiave per dadi ruota. ( P. 629)
Inserire una chiave per dadi ruota come illustrato nella figura.
Premere al centro del bordo posteriore dello sportellino della porta di ricarica per
aprirlo. ( P. 1 2 2 )
Questo metodo di sbloccaggio rappresenta una procedura correttiva provvisoria da
utilizzare solo in caso di emergenza. Se il problema persiste, far controllare immedia-
tamente il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Tirare la manopola e rimuovere il coperchio
indicato nella figura.
Inserire l’estremità della chiave per dadi
ruota nella rientranza dell’area di fissaggio
del coperchio.
Sistemare momentaneamente la parte a
forma di L della chiave per dadi ruota in
modo che sia a contatto con il pannello di
copertura.
(Portare la chiave per dadi ruota in posi-
zione perpendicolare rispetto al foro di
accesso).
Dalla posizione del punto , spingere la
chiave per dadi ruota verso l’alto nel veicolo.
Premendo la leva di sbloccaggio di emer-
genza all’interno del foro di accesso si
sblocca lo sportellino della porta di ricarica.
1
2
3
4
1
2
54
6

1402-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)

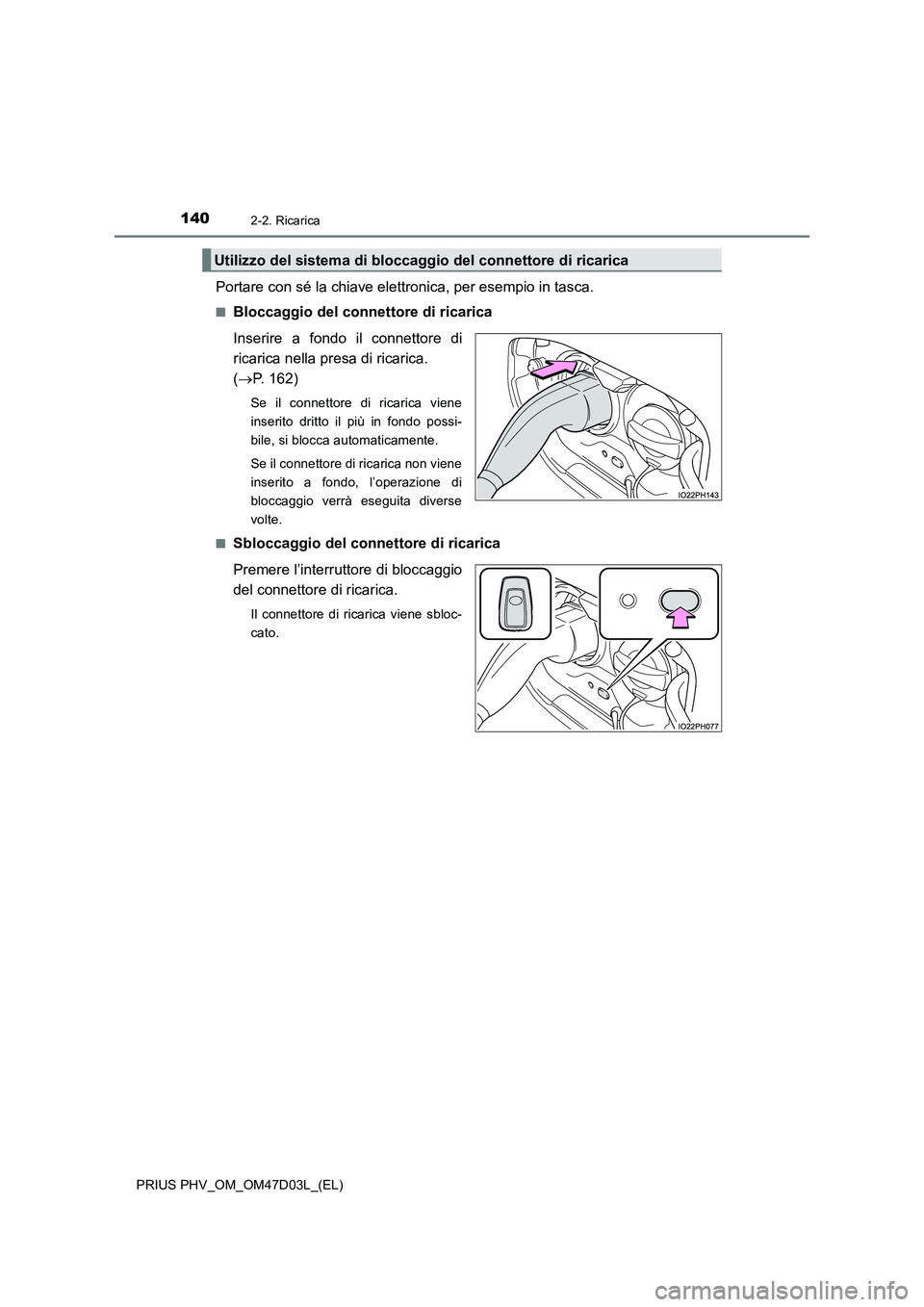

Portare con sé la chiave elettronica, per esempio in tasca.
■Bloccaggio del connettore di ricarica
Inserire a fondo il connettore di
ricarica nella presa di ricarica.
(P. 162)
Se il connettore di ricarica viene
inserito dritto il più in fondo possi-
bile, si blocca automaticamente.
Se il connettore di ricarica non viene
inserito a fondo, l’operazione di
bloccaggio verrà eseguita diverse
volte.
■
Sbloccaggio del connettore di ricarica
Premere l’interruttore di bloccaggio
del connettore di ricarica.
Il connettore di ricarica viene sbloc-
cato.
Utilizzo del sistema di bloccaggio del connettore di ricarica
