1502-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)■
“Raffr.batteria traz.” (se in dotazione)
Quando la batteria ibrida (batteria di trazione) è calda, questa funzione la
protegge sfruttando l’aria condizionata del veicolo per raffreddarla prima di
eseguire la ricarica.
Quando la batteria ibrida (batteria
di trazione) supera una determi-
nata temperatura e l’interruttore di
alimentazione viene spento, sul
display multi-informazioni viene
visualizzata una schermata di con-
ferma che indica se la funzione
“Raffr.batteria traz.” è attiva o
meno.
Se si seleziona “No”, l’impianto di raffreddamento della batteria ibrida (batteria di
trazione) non si attiva.
■“Riscald.batteria trazione”
●La funzione “Riscald.batteria trazione” potrebbe attivarsi quando non viene eseguita
la ricarica.
●Quando è attiva la funzione “Riscald.batteria trazione”, la spia di ricarica si accende.
●Quando è attiva la funzione “Riscald.batteria trazione” durante la ricarica, il tempo di
ricarica potrebbe aumentare.
●Se la temperatura esterna aumenta mentre è attiva la funzione “Riscald.batteria
trazione”, la ricarica potrebbe essere completata prima dell’orario “Partenza” impo-
stato. (P. 171)
●La funzione “Riscald.batteria trazione” può essere attivata e disattivata nelle impo-
stazioni “Personalizzazione veicolo” sul display multi-informazioni. (P. 7 4 0 )

1512-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)■“Raffr.batteria traz.” (se in dotazione)
●Quando la batteria ibrida (batteria di trazione) supera una determinata temperatura e
l’interruttore di alimentazione viene spento, sul display multi-informazioni viene
visualizzata una schermata di controllo che indica se la funzione “Raffr.batteria traz.”
è attiva o meno. Circa 5 minuti dopo aver selezionato “Sì” su questa schermata, è
possibile utilizzare i sistema.
●Quando inizia la ricarica, la funzione “Raffr.batteria traz.” si attiva solo se la tempera-
tura della batteria ibrida (batteria di trazione) è alta.
●Quando la funzione “Raffr.batteria traz.” è in standby o attiva, la spia di ricarica è
accesa.
●La funzione “Raffr.batteria traz.” rimane attiva per un massimo di 30 minuti circa. Tut-
tavia, quando è impostato l’orario “Partenza” (P. 171) e il tempo rimanente tra l’ora-
rio attuale e quello in cui la ricarica sarà completata è insufficiente, il tempo di
attivazione della funzione “Raffr.batteria traz.” potrebbe ridursi.
●Quando nella batteria ibrida (batteria di trazione) rimane una quantità di carica
minima, anche se la batteria ibrida (batteria di trazione) è calda, la funzione
“Raffr.batteria traz.” potrebbe non attivarsi.
●Quando si eseguono le seguenti operazioni mentre la funzione “Raffr.batteria traz.” è
attiva, l’operazione di raffreddamento della batteria ibrida (batteria di trazione) si
interrompe.
• Viene aperta una porta
• Viene aperto il cofano
• L’interruttore di alimentazione viene portato in una modalità diversa da OFF
• L’allarme si attiva (se in dotazione) (P. 8 8 )
• Il cambio viene portato in una posizione diversa da P
• L’impianto dell’aria condizionata comandato a distanza è in funzione (P. 544)
• Si attiva la funzione “Ricarica ora” (P. 180)
• La quantità di carica residua nella batteria ibrida (batteria di trazione) scende sotto
un determinato livello
●Quando l’interruttore di alimentazione viene spento, sul display multi-informazioni
viene visualizzata una schermata di controllo che indica se la funzione “Raffr.batteria
traz.” è attiva o meno. Questa schermata di controllo può essere attivata o disattivata
nelle impostazioni “Cont. pers.” sul display multi-informazioni (P. 256). Tuttavia,
quando la schermata di controllo è impostata su “Off”, la funzione “Raffr.batteria
traz.” non è più attiva.
●La funzione “Raffr.batteria traz.” utilizza l’energia elettrica della batteria ibrida (batte-
ria di trazione) e della fonte di alimentazione esterna.
• Mentre è attiva la funzione “Raffr.batteria traz.”, la quantità di carica residua della
batteria ibrida (batteria di trazione) aumenta e diminuisce su un determinato inter-
vallo e non aumenta come nella ricarica normale.
• L’attivazione della funzione “Raffr.batteria traz.” viene riconosciuta come ricarica
da parte dell’impianto di ricarica. L’impianto di ricarica che calcola la spesa in
base al tempo di ricarica indica il costo della ricarica.

1542-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)
Le informazioni relative alla ricarica possono essere visualizzate e controllate
sul display multi-informazioni del veicolo.
■Durante la ricarica
Se si apre una porta durante la
ricarica, è possibile controllare lo
stato di ricarica attuale e il tempo
necessario per completare la rica-
rica.
■Quando la ricarica è completata
Quando la ricarica è completata, la
prima volta che si avvia il sistema
ibrido viene visualizzato un mes-
saggio che riporta i risultati della
ricarica. Inoltre, se durante la rica-
rica viene eseguita un’operazione
non consentita o si verifica una
situazione che non consente l’ese-
cuzione della ricarica, viene visua-
lizzato un messaggio.
Quando viene visualizzato un messaggio, seguire le istruzioni visualizzate sullo
schermo. (P. 1 9 4 )
■Display della plancia strumenti durante la ricarica
Se trascorrono circa 100 secondi dopo che l’interruttore di alimentazione è stato por-
tato in modalità ON durante la ricarica, l’interruttore di alimentazione si spegne auto-
maticamente e il display scompare.
Controllo delle informazioni relative alla ricarica

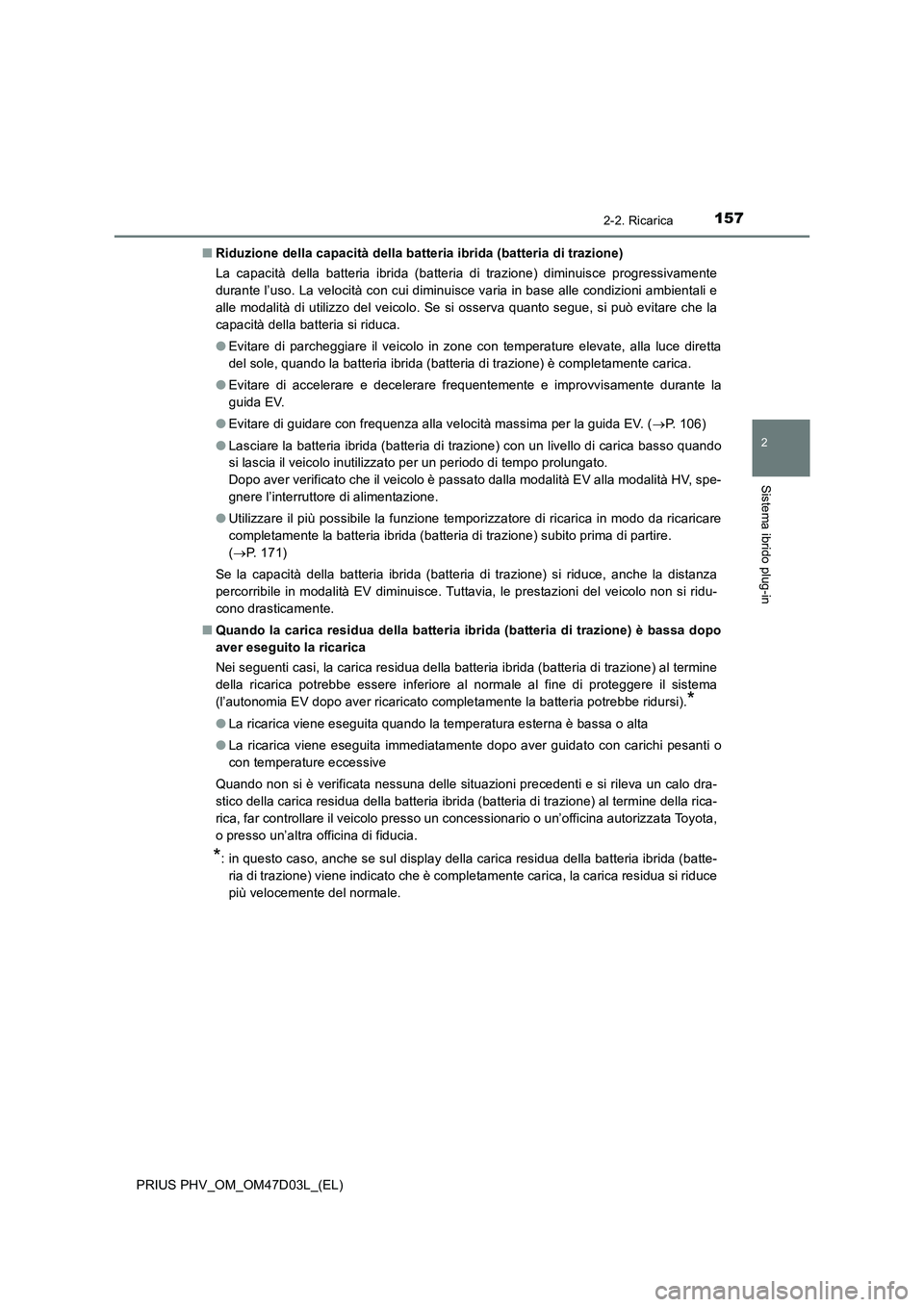

1572-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)■Riduzione della capacità della batteria ibrida (batteria di trazione)
La capacità della batteria ibrida (batteria di trazione) diminuisce progressivamente
durante l’uso. La velocità con cui diminuisce varia in base alle condizioni ambientali e
alle modalità di utilizzo del veicolo. Se si osserva quanto segue, si può evitare che la
capacità della batteria si riduca.
●Evitare di parcheggiare il veicolo in zone con temperature elevate, alla luce diretta
del sole, quando la batteria ibrida (batteria di trazione) è completamente carica.
●Evitare di accelerare e decelerare frequentemente e improvvisamente durante la
guida EV.
●Evitare di guidare con frequenza alla velocità massima per la guida EV. (P. 106)
●Lasciare la batteria ibrida (batteria di trazione) con un livello di carica basso quando
si lascia il veicolo inutilizzato per un periodo di tempo prolungato.
Dopo aver verificato che il veicolo è passato dalla modalità EV alla modalità HV, spe-
gnere l’interruttore di alimentazione.
●Utilizzare il più possibile la funzione temporizzatore di ricarica in modo da ricaricare
completamente la batteria ibrida (batteria di trazione) subito prima di partire.
(P. 171)
Se la capacità della batteria ibrida (batteria di trazione) si riduce, anche la distanza
percorribile in modalità EV diminuisce. Tuttavia, le prestazioni del veicolo non si ridu-
cono drasticamente.
■Quando la carica residua della batteria ibrida (batteria di trazione) è bassa dopo
aver eseguito la ricarica
Nei seguenti casi, la carica residua della batteria ibrida (batteria di trazione) al termine
della ricarica potrebbe essere inferiore al normale al fine di proteggere il sistema
(l’autonomia EV dopo aver ricaricato completamente la batteria potrebbe ridursi).
*
●La ricarica viene eseguita quando la temperatura esterna è bassa o alta
●La ricarica viene eseguita immediatamente dopo aver guidato con carichi pesanti o
con temperature eccessive
Quando non si è verificata nessuna delle situazioni precedenti e si rileva un calo dra-
stico della carica residua della batteria ibrida (batteria di trazione) al termine della rica-
rica, far controllare il veicolo presso un concessionario o un’officina autorizzata Toyota,
o presso un’altra officina di fiducia.
*: in questo caso, anche se sul display della carica residua della batteria ibrida (batte-
ria di trazione) viene indicato che è completamente carica, la carica residua si riduce
più velocemente del normale.

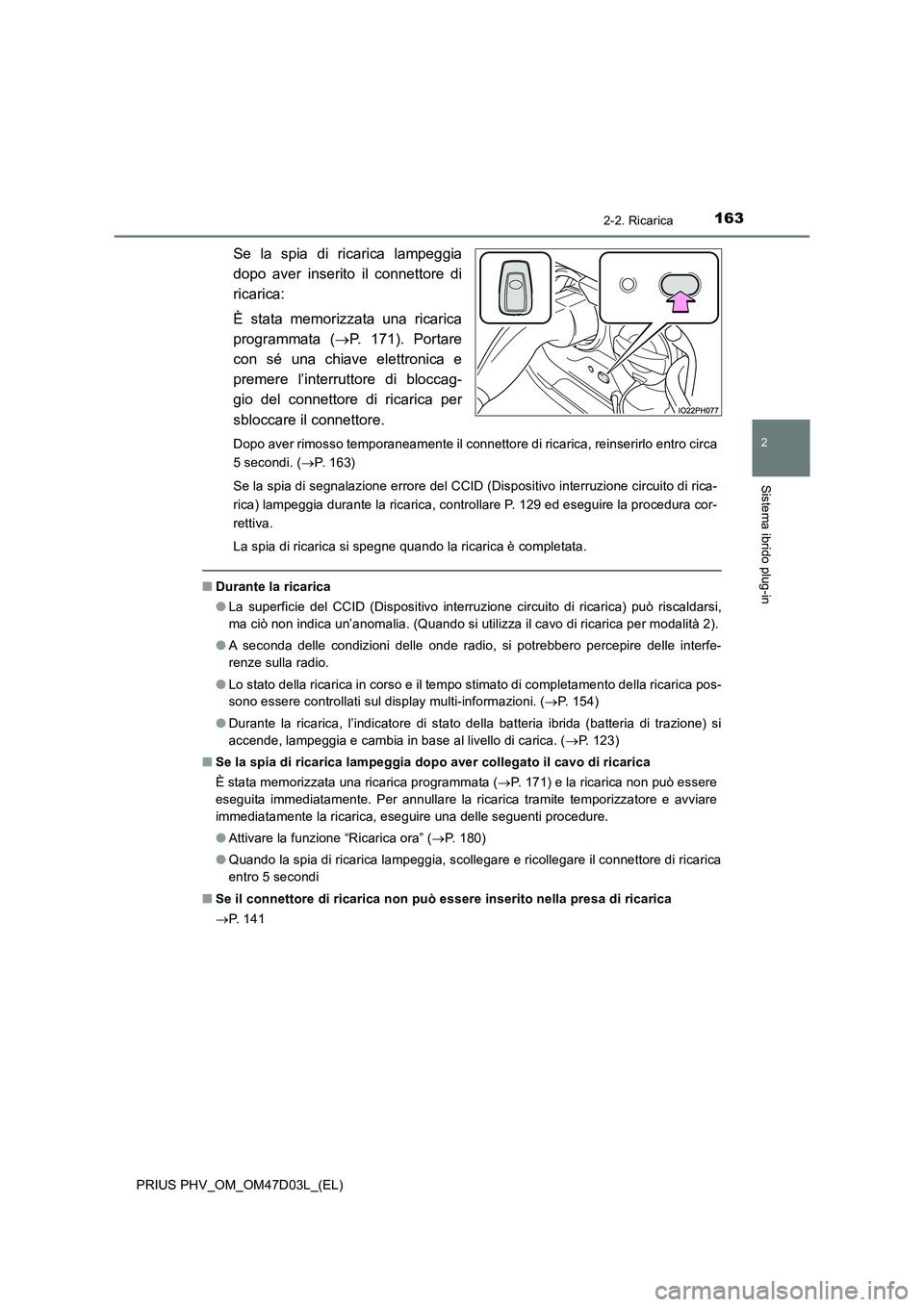

1632-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)
Se la spia di ricarica lampeggia
dopo aver inserito il connettore di
ricarica:
È stata memorizzata una ricarica
programmata (P. 171). Portare
con sé una chiave elettronica e
premere l’interruttore di bloccag-
gio del connettore di ricarica per
sbloccare il connettore.
Dopo aver rimosso temporaneamente il connettore di ricarica, reinserirlo entro circa
5 secondi. (P. 1 6 3 )
Se la spia di segnalazione errore del CCID (Dispositivo interruzione circuito di rica-
rica) lampeggia durante la ricarica, controllare P. 129 ed eseguire la procedura cor-
rettiva.
La spia di ricarica si spegne quando la ricarica è completata.
■Durante la ricarica
●La superficie del CCID (Dispositivo interruzione circuito di ricarica) può riscaldarsi,
ma ciò non indica un’anomalia. (Quando si utilizza il cavo di ricarica per modalità 2).
●A seconda delle condizioni delle onde radio, si potrebbero percepire delle interfe-
renze sulla radio.
●Lo stato della ricarica in corso e il tempo stimato di completamento della ricarica pos-
sono essere controllati sul display multi-informazioni. (P. 154)
●Durante la ricarica, l’indicatore di stato della batteria ibrida (batteria di trazione) si
accende, lampeggia e cambia in base al livello di carica. (P. 123)
■Se la spia di ricarica lampeggia dopo aver collegato il cavo di ricarica
È stata memorizzata una ricarica programmata (P. 171) e la ricarica non può essere
eseguita immediatamente. Per annullare la ricarica tramite temporizzatore e avviare
immediatamente la ricarica, eseguire una delle seguenti procedure.
●Attivare la funzione “Ricarica ora” (P. 180)
●Quando la spia di ricarica lampeggia, scollegare e ricollegare il connettore di ricarica
entro 5 secondi
■Se il connettore di ricarica non può essere inserito nella presa di ricarica
P. 1 4 1

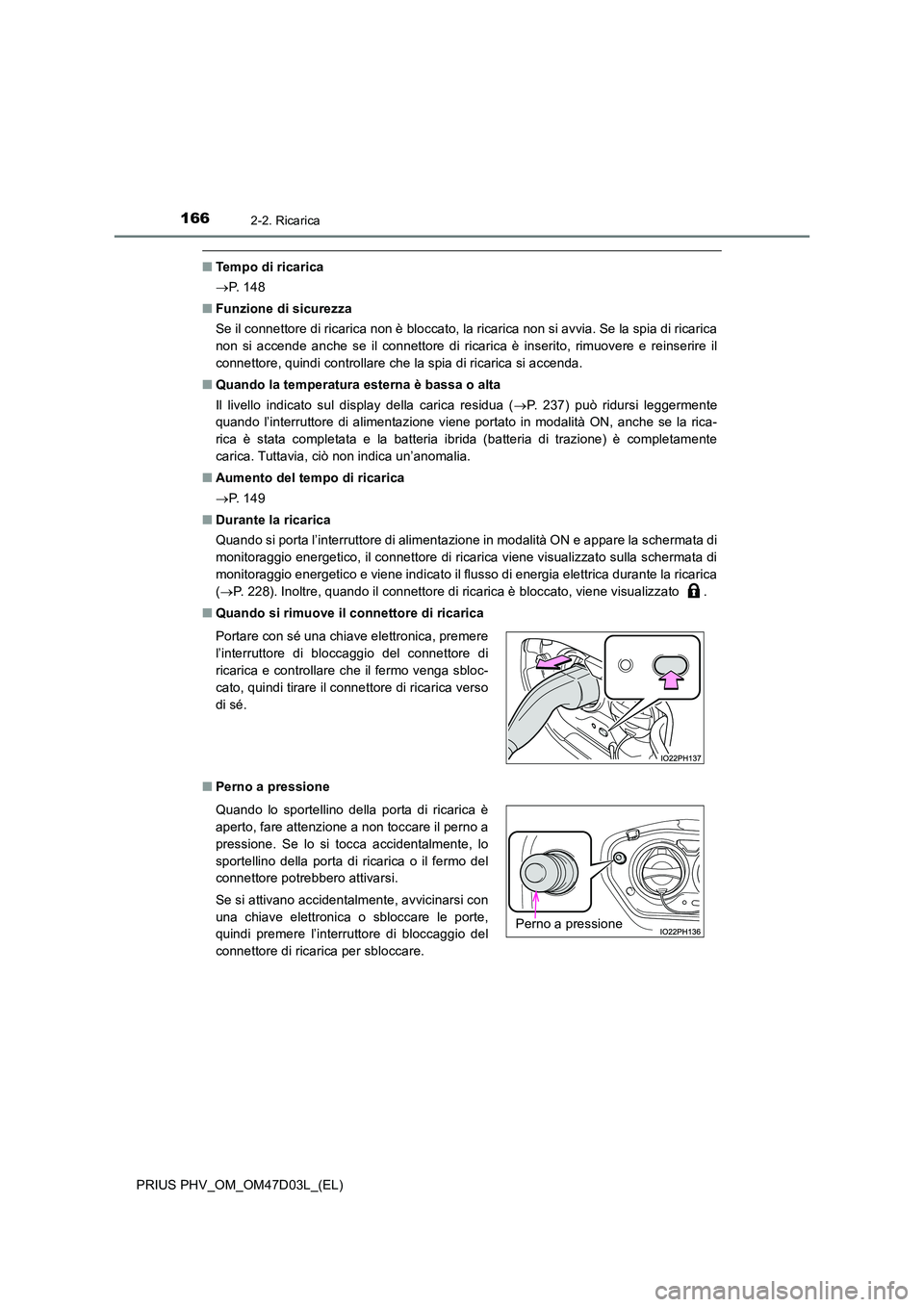

1662-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)
■Tempo di ricarica
 P. 1 4 8
■ Funzione di sicurezza
Se il connettore di ricarica non è bloccato, la ricarica non si avvia. Se la spia di ricarica
non si accende anche se il connettore di ricarica è inserito, rimuovere e reinserire il
connettore, quindi controllare che la spia di ricarica si accenda.
■ Quando la temperatura esterna è bassa o alta
Il livello indicato sul display della carica residua ( P. 237) può ridursi leggermente
quando l’interruttore di alimentazione viene portato in modalità ON, anche se la rica-
rica è stata completata e la batteria ibrida (batteria di trazione) è completamente
carica. Tuttavia, ciò non indica un’anomalia.
■ Aumento del tempo di ricarica
 P. 1 4 9
■ Durante la ricarica
Quando si porta l’interruttore di alimentazione in modalità ON e appare la schermata di
monitoraggio energetico, il connettore di ricarica viene visualizzato sulla schermata di
monitoraggio energetico e viene indicato il flusso di energia elettrica durante la ricarica
( P. 228). Inoltre, quando il connettore di ricarica è bloccato, viene visualizzato .
■ Quando si rimuove il connettore di ricarica
■ Perno a pressione
Portare con sé una chiave elettronica, premere
l’interruttore di bloccaggio del connettore di
ricarica e controllare che il fermo venga sbloc-
cato, quindi tirare il connettore di ricarica verso
di sé.
Quando lo sportellino della porta di ricarica è
aperto, fare attenzione a non toccare il perno a
pressione. Se lo si tocca accidentalmente, lo
sportellino della porta di ricarica o il fermo del
connettore potrebbero attivarsi.
Se si attivano accidentalmente, avvicinarsi con
una chiave elettronica o sbloccare le porte,
quindi premere l’interruttore di bloccaggio del
connettore di ricarica per sbloccare.
Perno a pressione

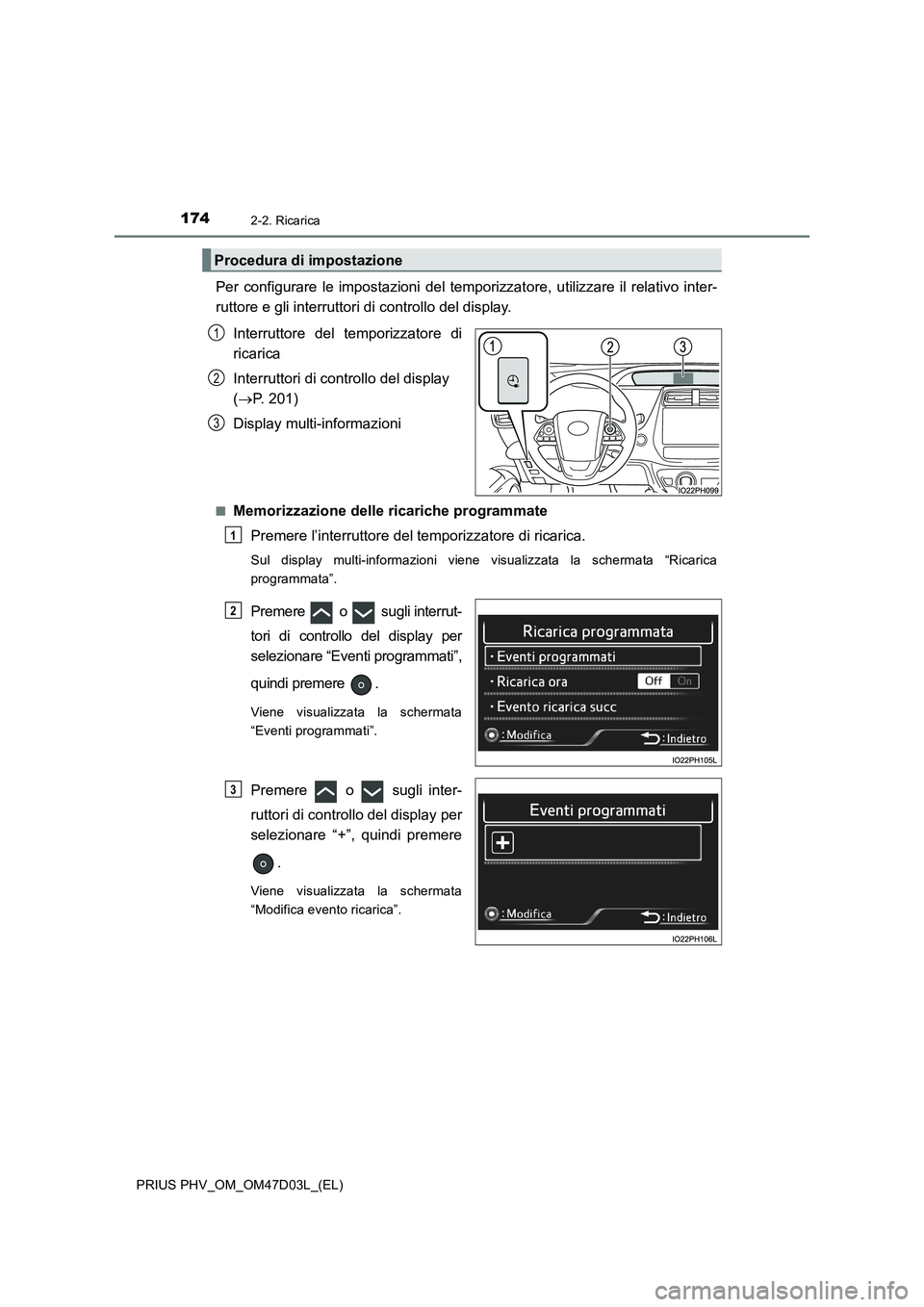

1742-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)
Per configurare le impostazioni del temporizzatore, utilizzare il relativo inter-
ruttore e gli interruttori di controllo del display.
Interruttore del temporizzatore di
ricarica
Interruttori di controllo del display
(P. 201)
Display multi-informazioni
■Memorizzazione delle ricariche programmate
Premere l’interruttore del temporizzatore di ricarica.
Sul display multi-informazioni viene visualizzata la schermata “Ricarica
programmata”.
Premere o sugli interrut-
tori di controllo del display per
selezionare “Eventi programmati”,
quindi premere .
Viene visualizzata la schermata
“Eventi programmati”.
Premere o sugli inter-
ruttori di controllo del display per
selezionare “+”, quindi premere
.
Viene visualizzata la schermata
“Modifica evento ricarica”.
Procedura di impostazione
1
2
3
1
2
3

1752-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)

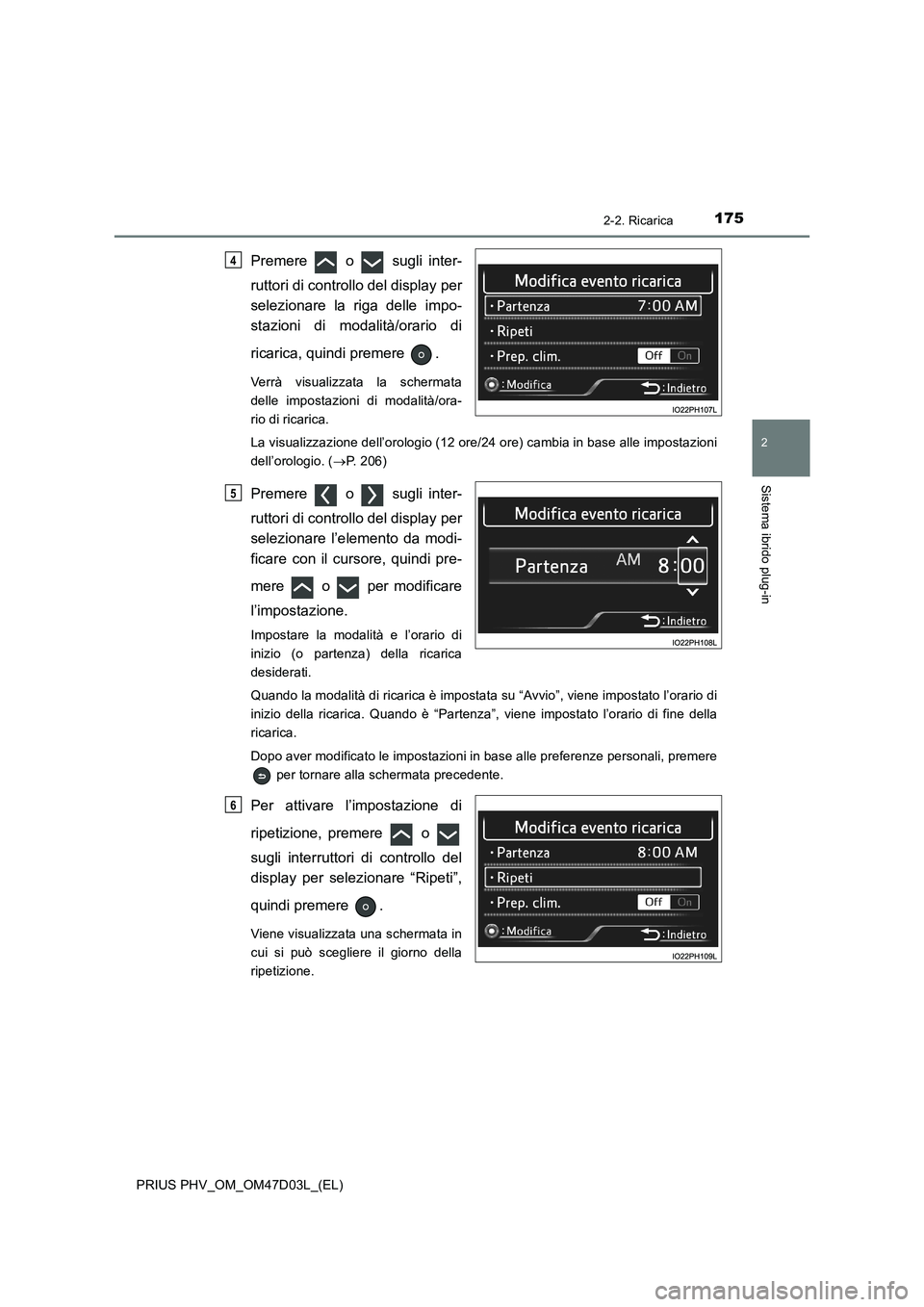

Premere o sugli inter-
ruttori di controllo del display per
selezionare la riga delle impo-
stazioni di modalità/orario di
ricarica, quindi premere .
Verrà visualizzata la schermata
delle impostazioni di modalità/ora-
rio di ricarica.
La visualizzazione dell’orologio (12 ore/24 ore) cambia in base alle impostazioni
dell’orologio. (P. 206)
Premere o sugli inter-
ruttori di controllo del display per
selezionare l’elemento da modi-
ficare con il cursore, quindi pre-
mere o per modificare
l’impostazione.
Impostare la modalità e l’orario di
inizio (o partenza) della ricarica
desiderati.
Quando la modalità di ricarica è impostata su “Avvio”, viene impostato l’orario di
inizio della ricarica. Quando è “Partenza”, viene impostato l’orario di fine della
ricarica.
Dopo aver modificato le impostazioni in base alle preferenze personali, premere
per tornare alla schermata precedente.
Per attivare l’impostazione di
ripetizione, premere o
sugli interruttori di controllo del
display per selezionare “Ripeti”,
quindi premere .
Viene visualizzata una schermata in
cui si può scegliere il giorno della
ripetizione.
4
5
6

1762-2. Ricarica
PRIUS PHV_OM_OM47D03L_(EL)

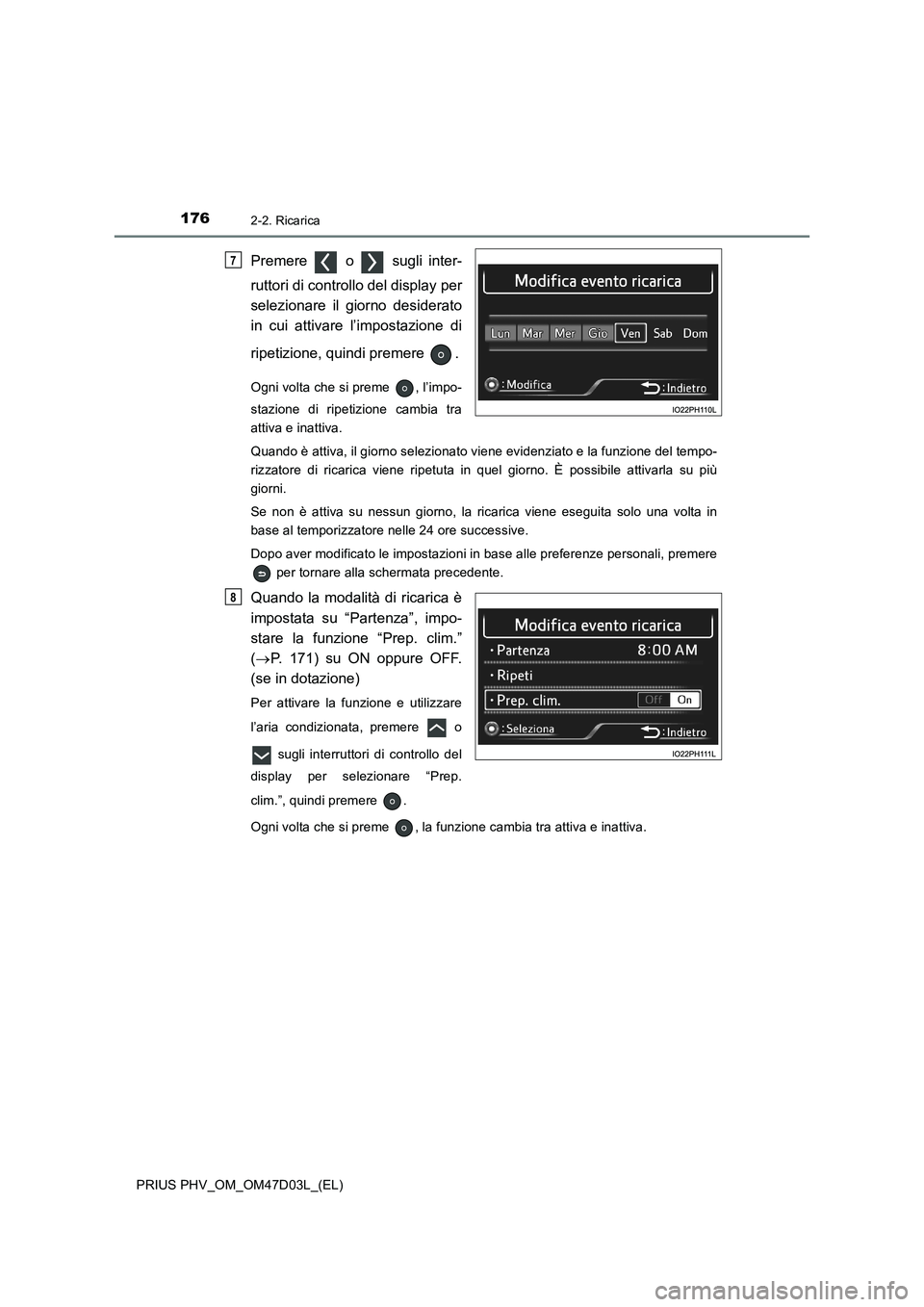

Premere o sugli inter-
ruttori di controllo del display per
selezionare il giorno desiderato
in cui attivare l’impostazione di
ripetizione, quindi premere .
Ogni volta che si preme , l’impo-
stazione di ripetizione cambia tra
attiva e inattiva.
Quando è attiva, il giorno selezionato viene evidenziato e la funzione del tempo-
rizzatore di ricarica viene ripetuta in quel giorno. È possibile attivarla su più
giorni.
Se non è attiva su nessun giorno, la ricarica viene eseguita solo una volta in
base al temporizzatore nelle 24 ore successive.
Dopo aver modificato le impostazioni in base alle preferenze personali, premere
per tornare alla schermata precedente.
Quando la modalità di ricarica è
impostata su “Partenza”, impo-
stare la funzione “Prep. clim.”
(P. 171) su ON oppure OFF.
(se in dotazione)
Per attivare la funzione e utilizzare
l’aria condizionata, premere o
sugli interruttori di controllo del
display per selezionare “Prep.
clim.”, quindi premere .
Ogni volta che si preme , la funzione cambia tra attiva e inattiva.
7
8

1772-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47D03L_(EL)

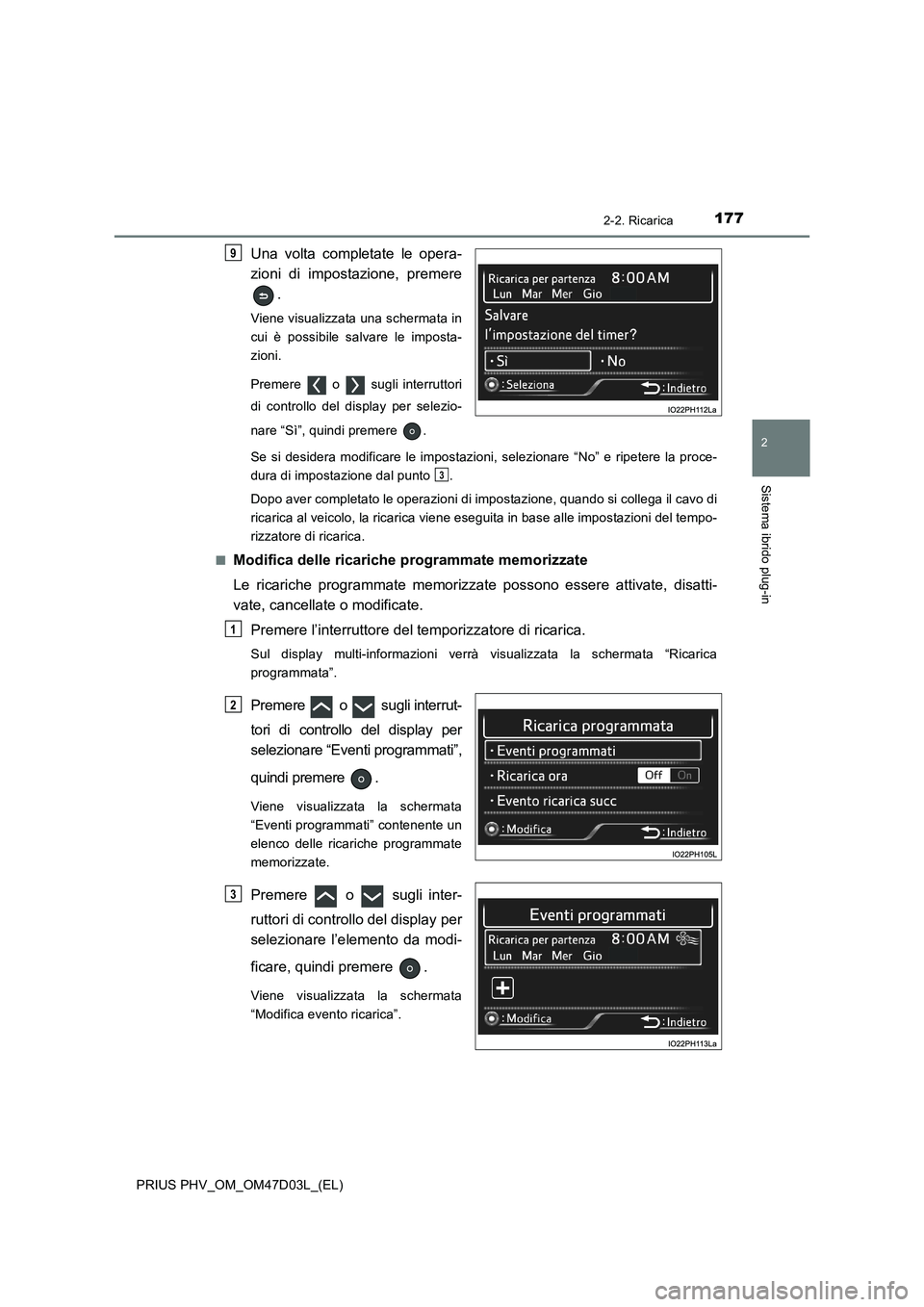

Una volta completate le opera-
zioni di impostazione, premere
.
Viene visualizzata una schermata in
cui è possibile salvare le imposta-
zioni.
Premere o sugli interruttori
di controllo del display per selezio-
nare “Sì”, quindi premere .
Se si desidera modificare le impostazioni, selezionare “No” e ripetere la proce-
dura di impostazione dal punto .
Dopo aver completato le operazioni di impostazione, quando si collega il cavo di
ricarica al veicolo, la ricarica viene eseguita in base alle impostazioni del tempo-
rizzatore di ricarica.
■
Modifica delle ricariche programmate memorizzate
Le ricariche programmate memorizzate possono essere attivate, disatti-
vate, cancellate o modificate.
Premere l’interruttore del temporizzatore di ricarica.
Sul display multi-informazioni verrà visualizzata la schermata “Ricarica
programmata”.
Premere o sugli interrut-
tori di controllo del display per
selezionare “Eventi programmati”,
quindi premere .
Viene visualizzata la schermata
“Eventi programmati” contenente un
elenco delle ricariche programmate
memorizzate.
Premere o sugli inter-
ruttori di controllo del display per
selezionare l’elemento da modi-
ficare, quindi premere .
Viene visualizzata la schermata
“Modifica evento ricarica”.
9
3
1
2
3
