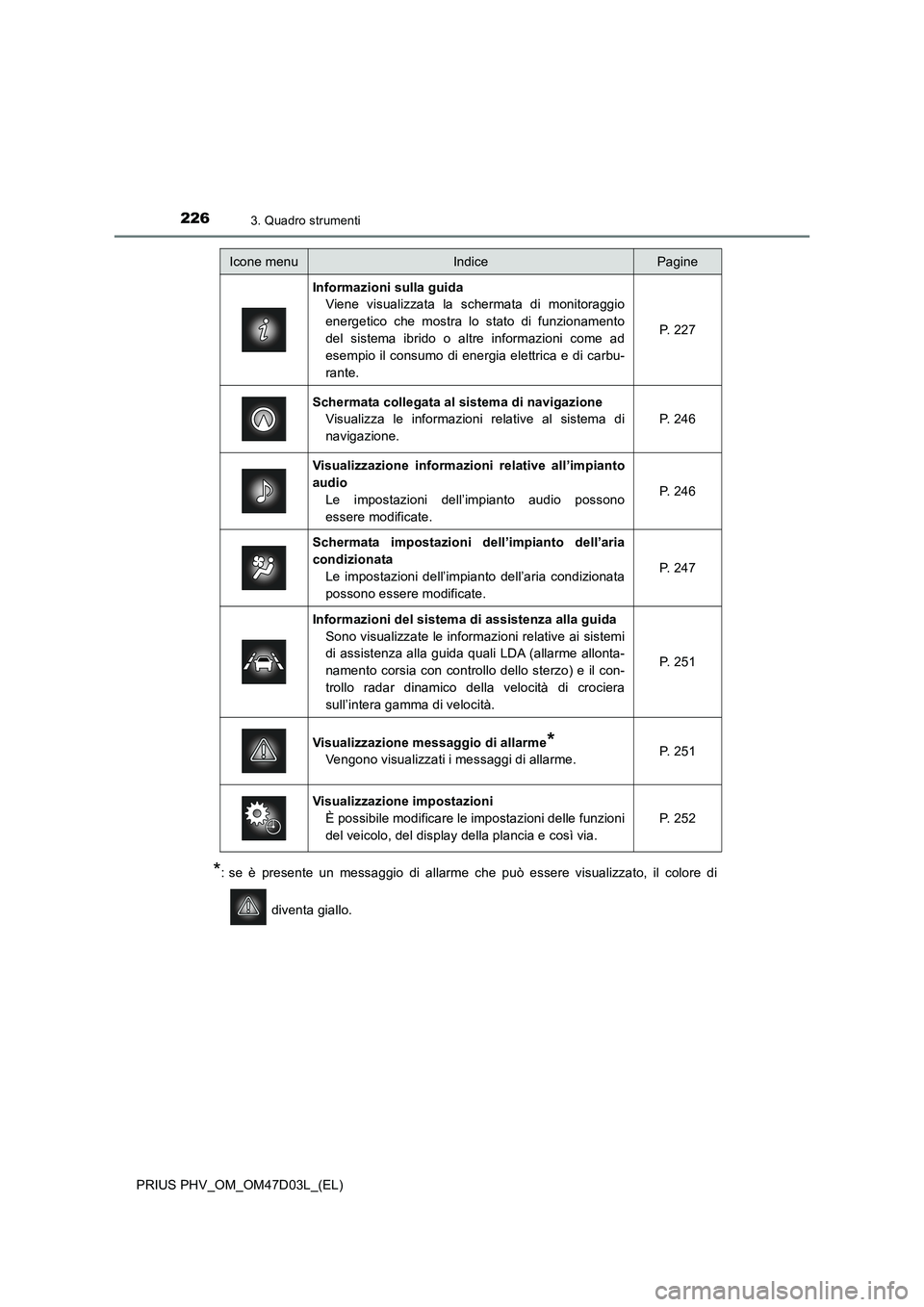

2263. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*: se è presente un messaggio di allarme che può essere visualizzato, il colore di
diventa giallo.
Icone menuIndicePagine
Informazioni sulla guida
Viene visualizzata la schermata di monitoraggio
energetico che mostra lo stato di funzionamento
del sistema ibrido o altre informazioni come ad
esempio il consumo di energia elettrica e di carbu-
rante.P. 2 2 7
Schermata collegata al sistema di navigazione
Visualizza le informazioni relative al sistema di
navigazione.P. 2 4 6
Visualizzazione informazioni relative all’impianto
audio
Le impostazioni dell’impianto audio possono
essere modificate.
P. 2 4 6
Schermata impostazioni dell’impianto dell’aria
condizionata
Le impostazioni dell’impianto dell’aria condizionata
possono essere modificate.
P. 2 4 7
Informazioni del sistema di assistenza alla guida
Sono visualizzate le informazioni relative ai sistemi
di assistenza alla guida quali LDA (allarme allonta-
namento corsia con controllo dello sterzo) e il con-
trollo radar dinamico della velocità di crociera
sull’intera gamma di velocità.
P. 2 5 1
Visualizzazione messaggio di allarme*
Vengono visualizzati i messaggi di allarme.P. 2 5 1
Visualizzazione impostazioni
È possibile modificare le impostazioni delle funzioni
del veicolo, del display della plancia e così via.
P. 2 5 2

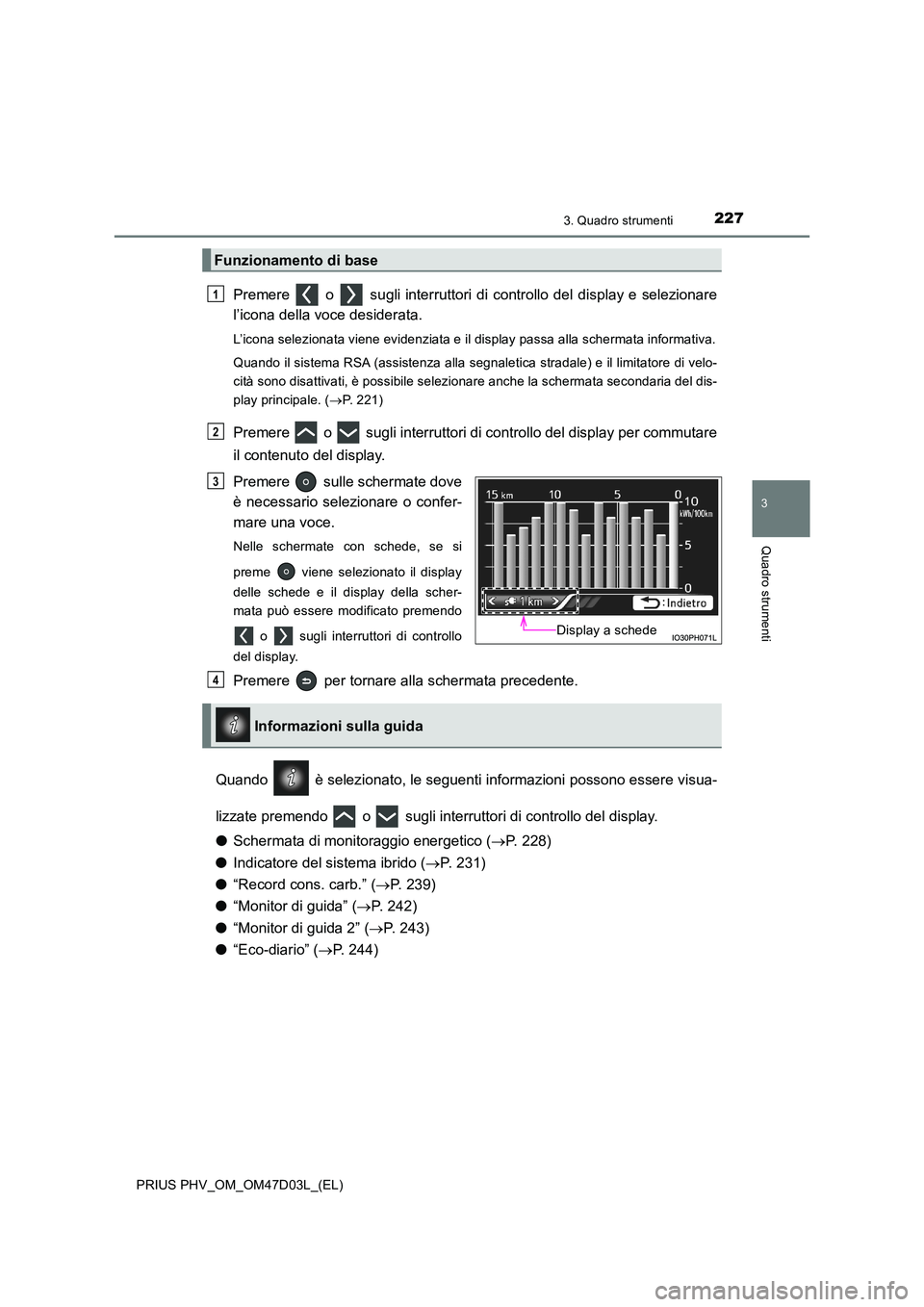

2273. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Premere o sugli interruttori di controllo del display e selezionare
l’icona della voce desiderata.
L’icona selezionata viene evidenziata e il display passa alla schermata informativa.
Quando il sistema RSA (assistenza alla segnaletica stradale) e il limitatore di velo-
cità sono disattivati, è possibile selezionare anche la schermata secondaria del dis-
play principale. ( P. 221)
Premere o sugli interruttori di controllo del display per commutare
il contenuto del display.
Premere sulle schermate dove
è necessario selezionare o confer-
mare una voce.
Nelle schermate con schede, se si
preme viene selezionato il display
delle schede e il display della scher-
mata può essere modificato premendo
o sugli interruttori di controllo
del display.
Premere per tornare alla schermata precedente.
Quando è selezionato, le seguenti informazioni possono essere visua-
lizzate premendo o sugli interruttori di controllo del display.
● Schermata di monitoraggio energetico (P. 228)
● Indicatore del sistema ibrido (P. 231)
● “Record cons. carb.” (P. 239)
● “Monitor di guida” (P. 242)
● “Monitor di guida 2” (P. 243)
● “Eco-diario” (P. 244)
Funzionamento di base
1
2
Display a schede
3
Informazioni sulla guida
4

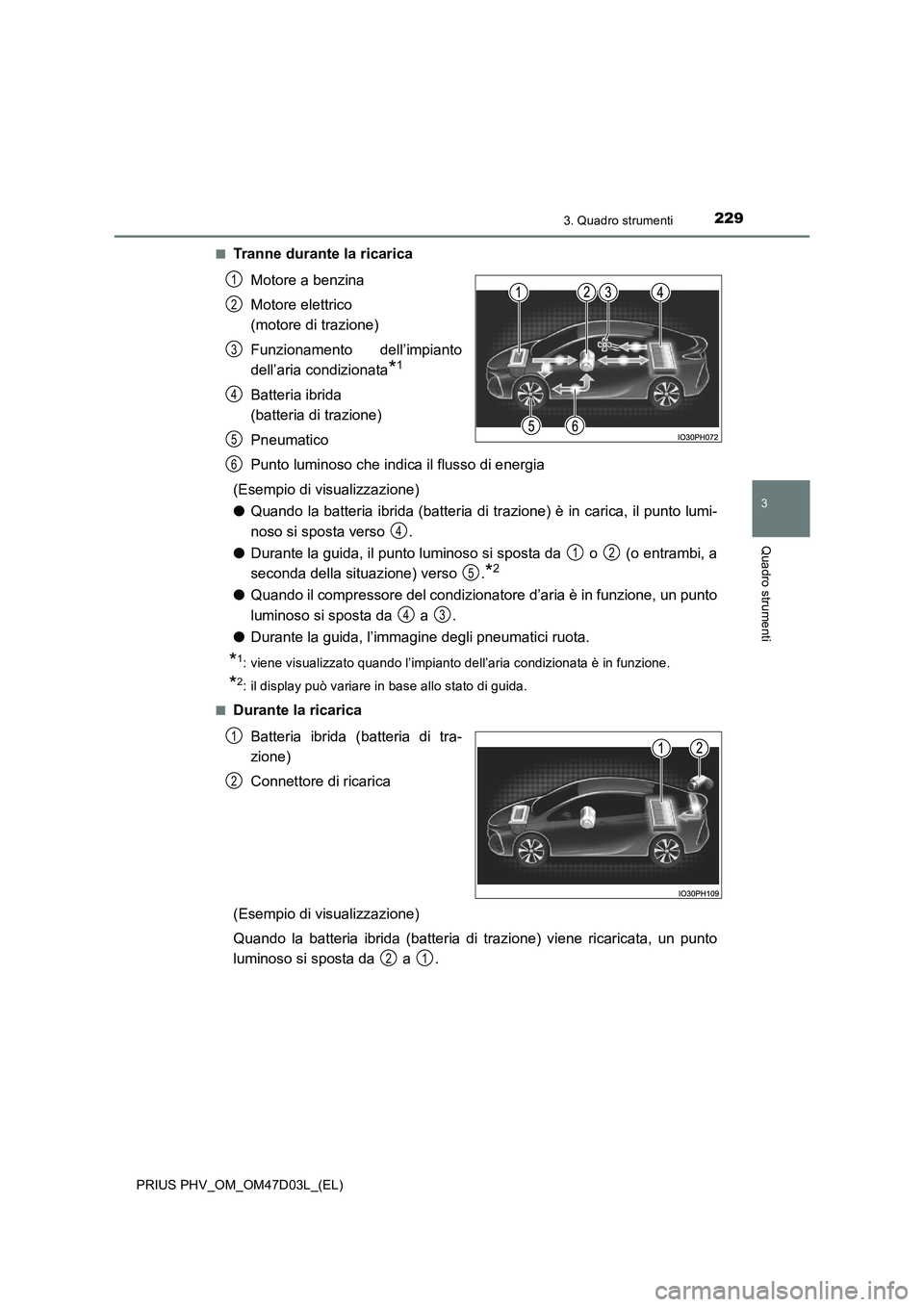

2293. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Tranne durante la ricarica
Motore a benzina
Motore elettrico
(motore di trazione)
Funzionamento dell’impianto
dell’aria condizionata
*1
Batteria ibrida
(batteria di trazione)
Pneumatico
Punto luminoso che indica il flusso di energia
(Esempio di visualizzazione)
●Quando la batteria ibrida (batteria di trazione) è in carica, il punto lumi-
noso si sposta verso .
●Durante la guida, il punto luminoso si sposta da o (o entrambi, a
seconda della situazione) verso .
*2
●Quando il compressore del condizionatore d’aria è in funzione, un punto
luminoso si sposta da a .
●Durante la guida, l’immagine degli pneumatici ruota.
*1: viene visualizzato quando l’impianto dell’aria condizionata è in funzione.
*2: il display può variare in base allo stato di guida.
■
Durante la ricarica
Batteria ibrida (batteria di tra-
zione)
Connettore di ricarica
(Esempio di visualizzazione)
Quando la batteria ibrida (batteria di trazione) viene ricaricata, un punto
luminoso si sposta da a .
1
2
3
4
5
6
4
12
5
43
1
2
21

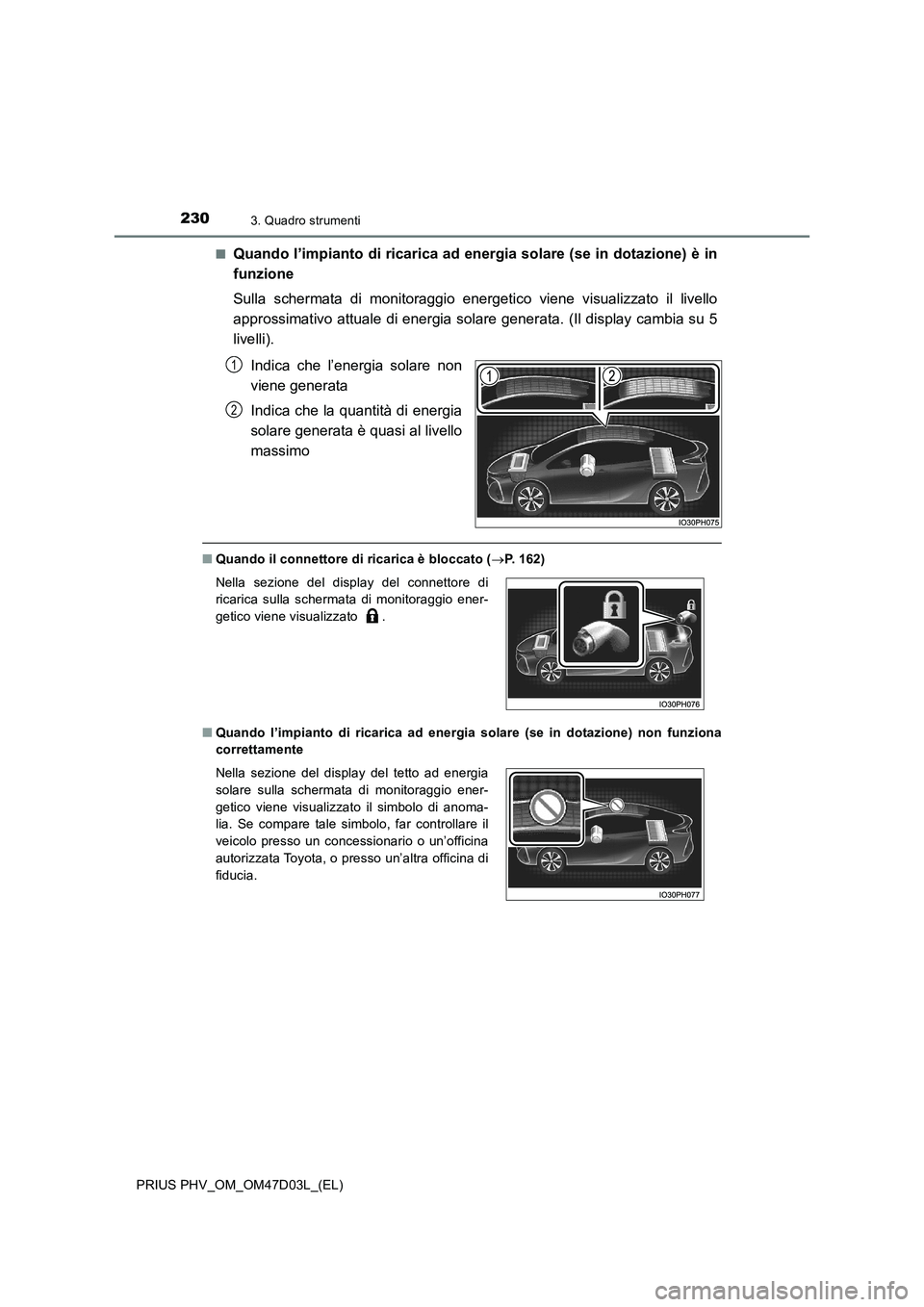

2303. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Quando l’impianto di ricarica ad energia solare (se in dotazione) è in
funzione
Sulla schermata di monitoraggio energetico viene visualizzato il livello
approssimativo attuale di energia solare generata. (Il display cambia su 5
livelli).
Indica che l’energia solare non
viene generata
Indica che la quantità di energia
solare generata è quasi al livello
massimo
■Quando il connettore di ricarica è bloccato (P. 162)
■Quando l’impianto di ricarica ad energia solare (se in dotazione) non funziona
correttamente
1
2
Nella sezione del display del connettore di
ricarica sulla schermata di monitoraggio ener-
getico viene visualizzato .
Nella sezione del display del tetto ad energia
solare sulla schermata di monitoraggio ener-
getico viene visualizzato il simbolo di anoma-
lia. Se compare tale simbolo, far controllare il
veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di
fiducia.

2313. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

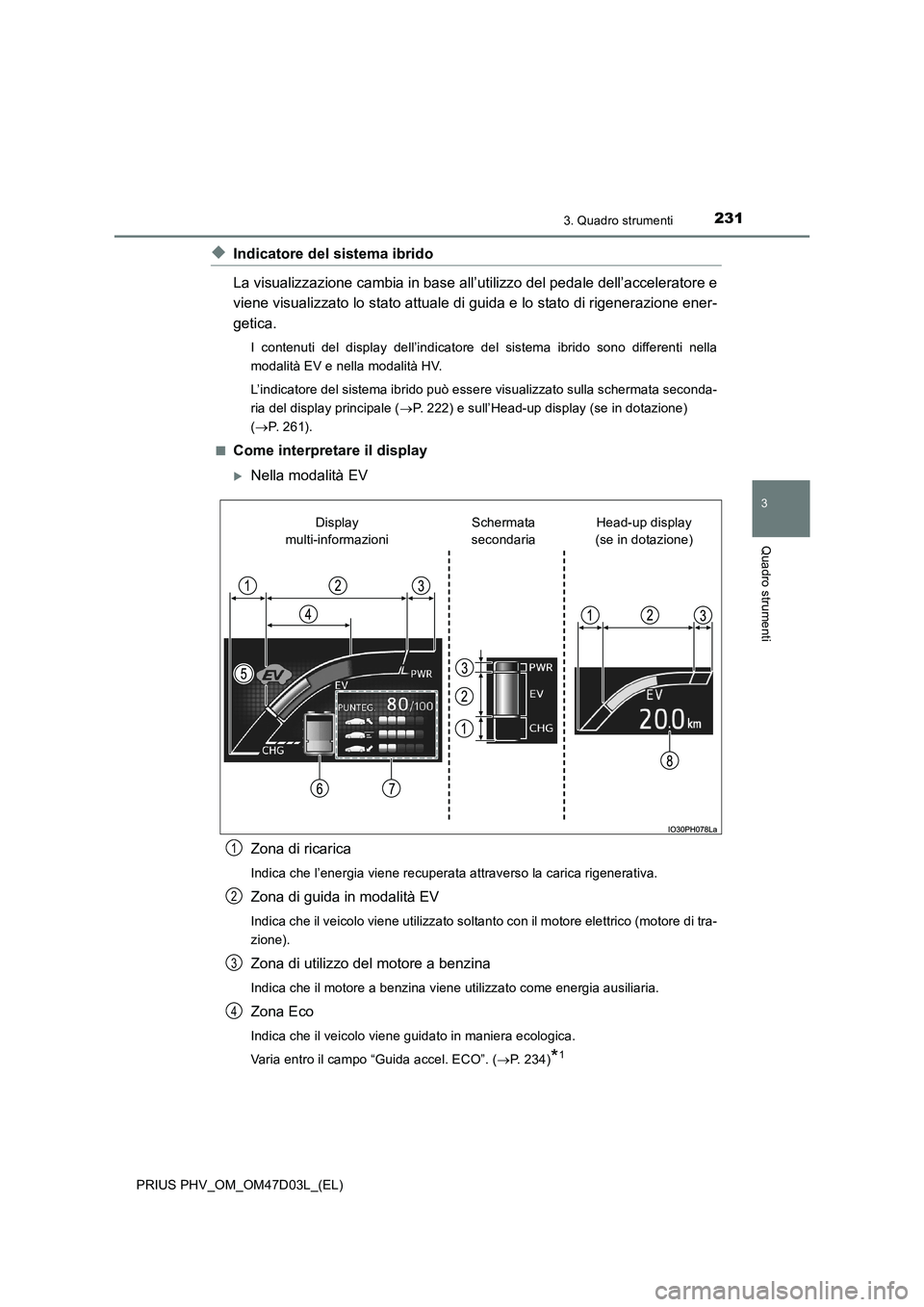

◆Indicatore del sistema ibrido
La visualizzazione cambia in base all’utilizzo del pedale dell’acceleratore e
viene visualizzato lo stato attuale di guida e lo stato di rigenerazione ener-
getica.
I contenuti del display dell’indicatore del sistema ibrido sono differenti nella
modalità EV e nella modalità HV.
L’indicatore del sistema ibrido può essere visualizzato sulla schermata seconda-
ria del display principale (P. 222) e sull’Head-up display (se in dotazione)
(P. 2 6 1 ) .
■
Come interpretare il display
Nella modalità EV
Zona di ricarica
Indica che l’energia viene recuperata attraverso la carica rigenerativa.
Zona di guida in modalità EV
Indica che il veicolo viene utilizzato soltanto con il motore elettrico (motore di tra-
zione).
Zona di utilizzo del motore a benzina
Indica che il motore a benzina viene utilizzato come energia ausiliaria.
Zona Eco
Indica che il veicolo viene guidato in maniera ecologica.
Varia entro il campo “Guida accel. ECO”. (P. 234)
*1
Head-up display
(se in dotazione) Schermata
secondaria Display
multi-informazioni
1
2
3
4

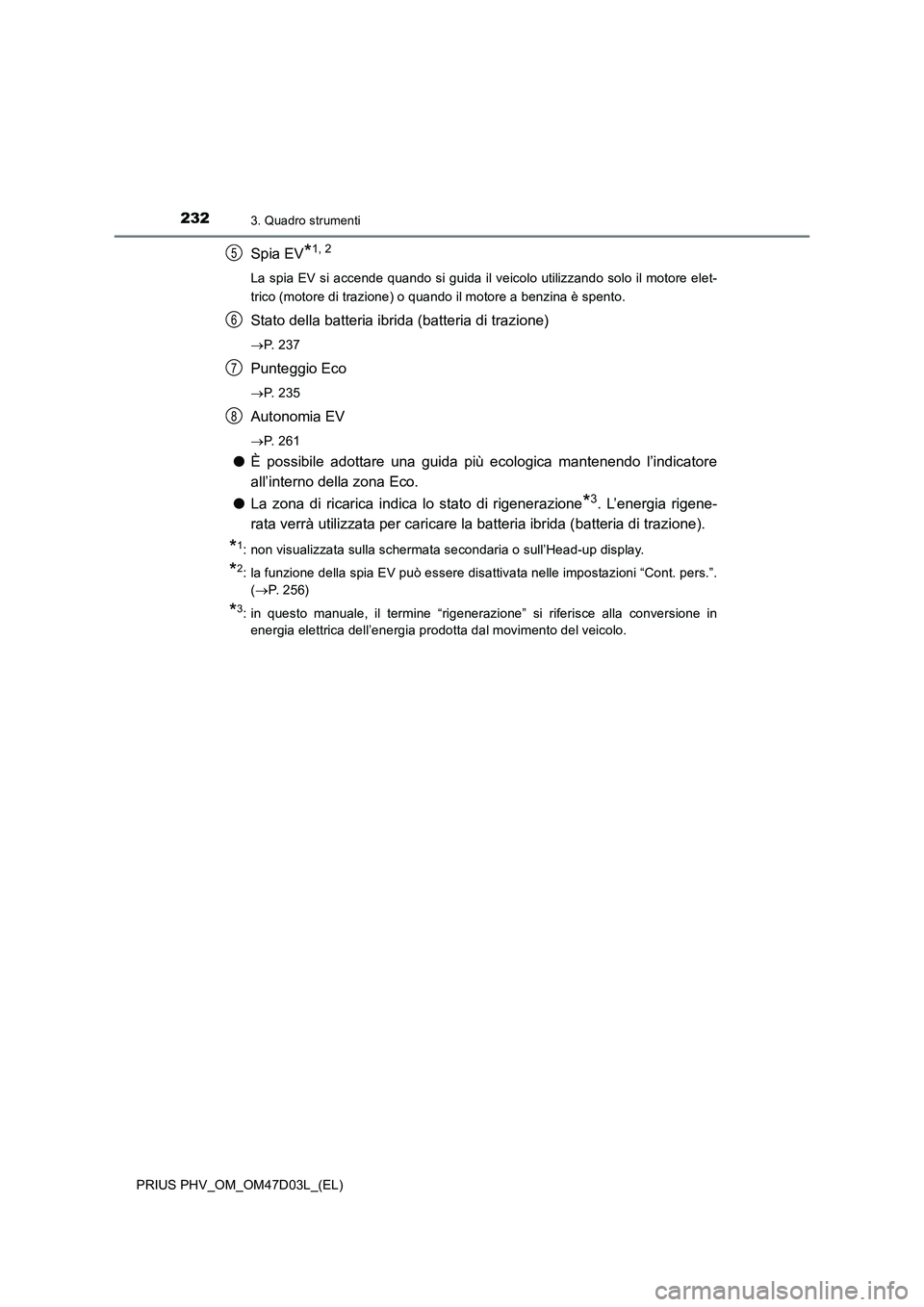

2323. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Spia EV*1, 2
La spia EV si accende quando si guida il veicolo utilizzando solo il motore elet-
trico (motore di trazione) o quando il motore a benzina è spento.
Stato della batteria ibrida (batteria di trazione)
P. 2 3 7
Punteggio Eco
P. 2 3 5
Autonomia EV
P. 2 6 1
●È possibile adottare una guida più ecologica mantenendo l’indicatore
all’interno della zona Eco.
●La zona di ricarica indica lo stato di rigenerazione
*3. L’energia rigene-
rata verrà utilizzata per caricare la batteria ibrida (batteria di trazione).
*1: non visualizzata sulla schermata secondaria o sull’Head-up display.
*2: la funzione della spia EV può essere disattivata nelle impostazioni “Cont. pers.”.
(P. 2 5 6 )
*3: in questo manuale, il termine “rigenerazione” si riferisce alla conversione in
energia elettrica dell’energia prodotta dal movimento del veicolo.
5
6
7
8

2333. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

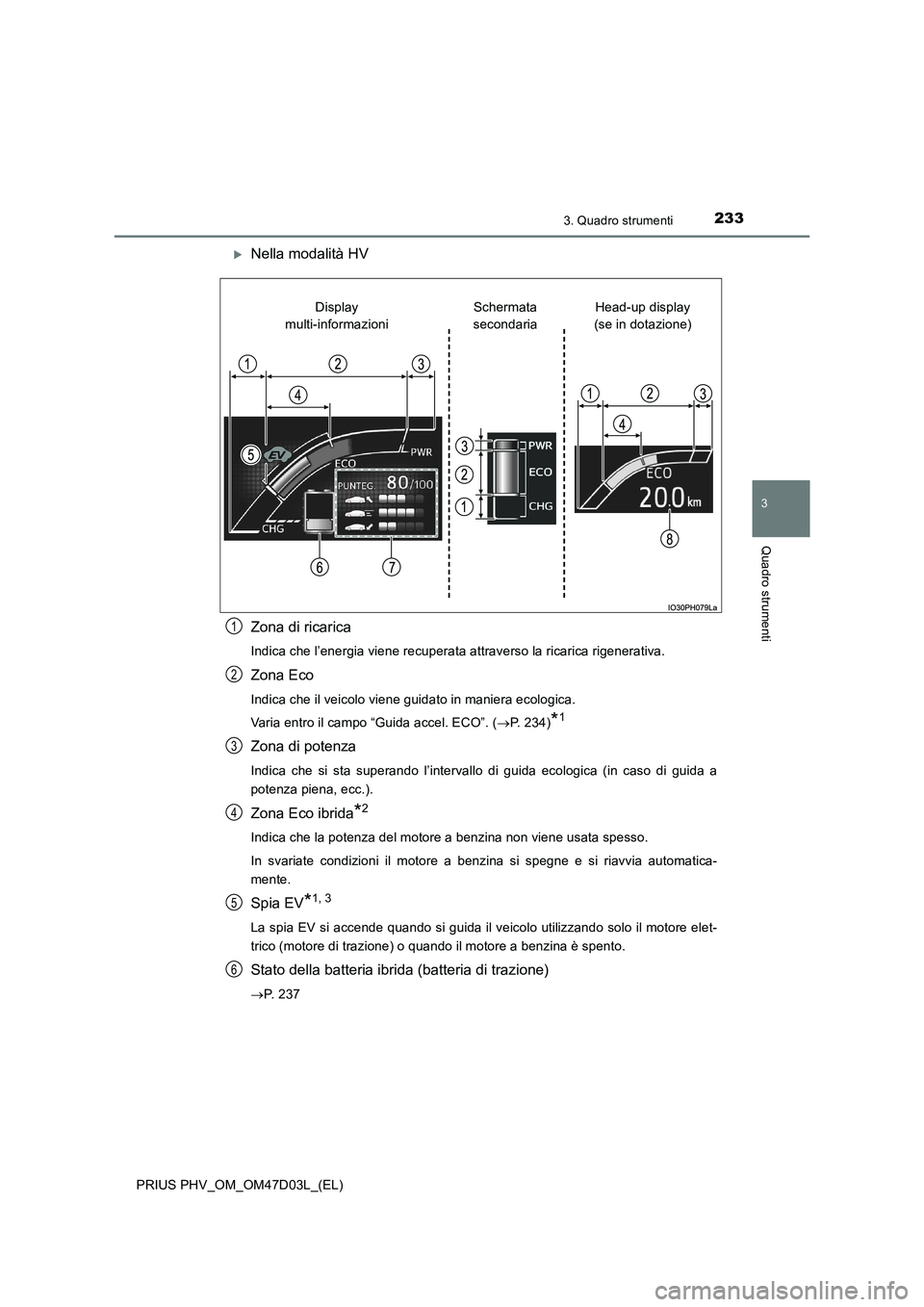

Nella modalità HV
Zona di ricarica
Indica che l’energia viene recuperata attraverso la ricarica rigenerativa.
Zona Eco
Indica che il veicolo viene guidato in maniera ecologica.
Varia entro il campo “Guida accel. ECO”. (P. 234)
*1
Zona di potenza
Indica che si sta superando l’intervallo di guida ecologica (in caso di guida a
potenza piena, ecc.).
Zona Eco ibrida*2
Indica che la potenza del motore a benzina non viene usata spesso.
In svariate condizioni il motore a benzina si spegne e si riavvia automatica-
mente.
Spia EV*1, 3
La spia EV si accende quando si guida il veicolo utilizzando solo il motore elet-
trico (motore di trazione) o quando il motore a benzina è spento.
Stato della batteria ibrida (batteria di trazione)
P. 2 3 7
Head-up display
(se in dotazione) Schermata
secondaria Display
multi-informazioni
1
2
3
4
5
6

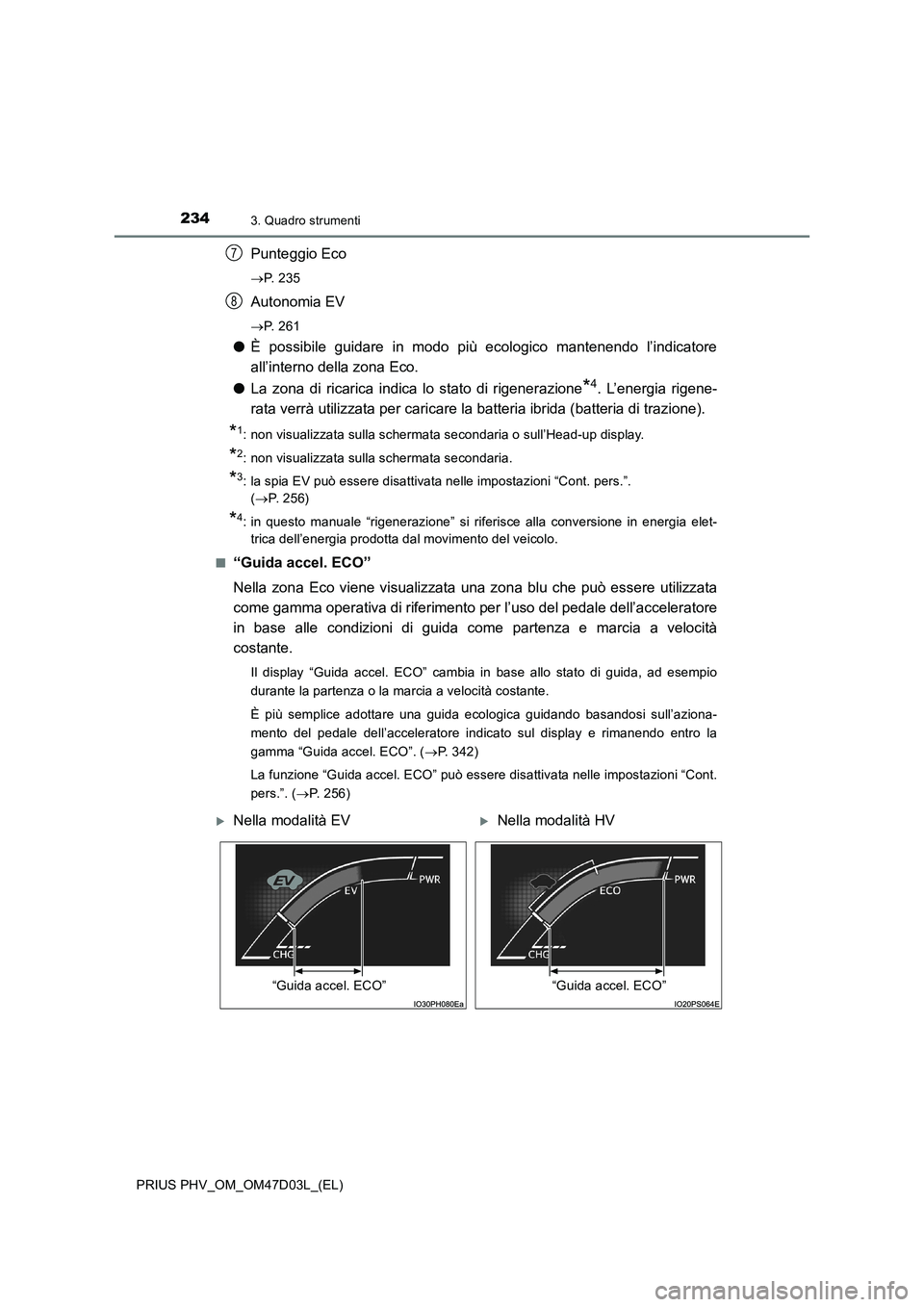

2343. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Punteggio Eco
P. 2 3 5
Autonomia EV
P. 2 6 1
●È possibile guidare in modo più ecologico mantenendo l’indicatore
all’interno della zona Eco.
●La zona di ricarica indica lo stato di rigenerazione
*4. L’energia rigene-
rata verrà utilizzata per caricare la batteria ibrida (batteria di trazione).
*1: non visualizzata sulla schermata secondaria o sull’Head-up display.
*2: non visualizzata sulla schermata secondaria.
*3: la spia EV può essere disattivata nelle impostazioni “Cont. pers.”.
(P. 2 5 6 )
*4: in questo manuale “rigenerazione” si riferisce alla conversione in energia elet-
trica dell’energia prodotta dal movimento del veicolo.
■
“Guida accel. ECO”
Nella zona Eco viene visualizzata una zona blu che può essere utilizzata
come gamma operativa di riferimento per l’uso del pedale dell’acceleratore
in base alle condizioni di guida come partenza e marcia a velocità
costante.
Il display “Guida accel. ECO” cambia in base allo stato di guida, ad esempio
durante la partenza o la marcia a velocità costante.
È più semplice adottare una guida ecologica guidando basandosi sull’aziona-
mento del pedale dell’acceleratore indicato sul display e rimanendo entro la
gamma “Guida accel. ECO”. (P. 342)
La funzione “Guida accel. ECO” può essere disattivata nelle impostazioni “Cont.
pers.”. (P. 256)
7
8
Nella modalità EVNella modalità HV
“Guida accel. ECO”“Guida accel. ECO”

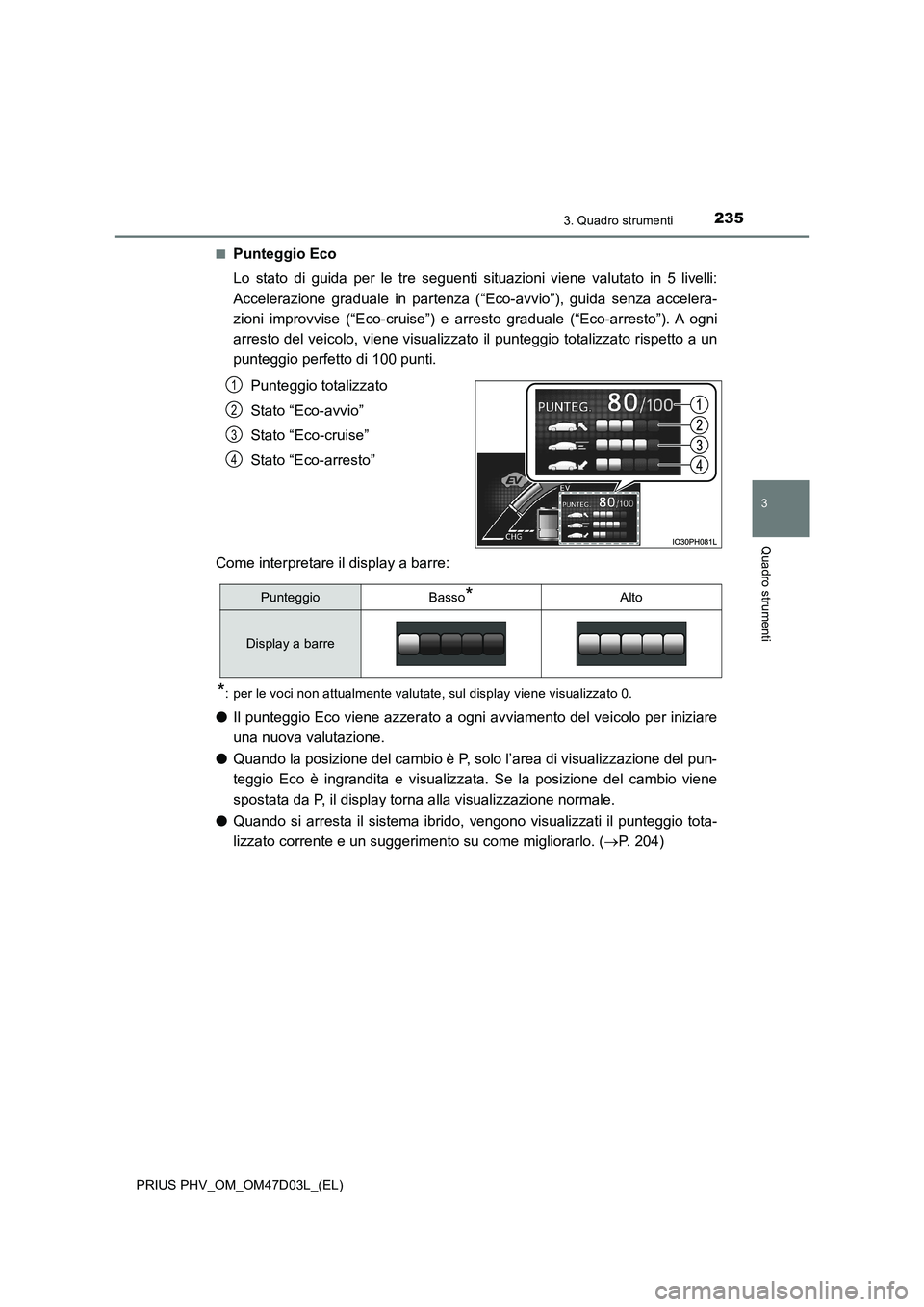

2353. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Punteggio Eco
Lo stato di guida per le tre seguenti situazioni viene valutato in 5 livelli:
Accelerazione graduale in partenza (“Eco-avvio”), guida senza accelera-
zioni improvvise (“Eco-cruise”) e arresto graduale (“Eco-arresto”). A ogni
arresto del veicolo, viene visualizzato il punteggio totalizzato rispetto a un
punteggio perfetto di 100 punti.
Punteggio totalizzato
Stato “Eco-avvio”
Stato “Eco-cruise”
Stato “Eco-arresto”
Come interpretare il display a barre:
*: per le voci non attualmente valutate, sul display viene visualizzato 0.
●Il punteggio Eco viene azzerato a ogni avviamento del veicolo per iniziare
una nuova valutazione.
●Quando la posizione del cambio è P, solo l’area di visualizzazione del pun-
teggio Eco è ingrandita e visualizzata. Se la posizione del cambio viene
spostata da P, il display torna alla visualizzazione normale.
●Quando si arresta il sistema ibrido, vengono visualizzati il punteggio tota-
lizzato corrente e un suggerimento su come migliorarlo. (P. 204)
1
2
3
4
PunteggioBasso*Alto
Display a barre

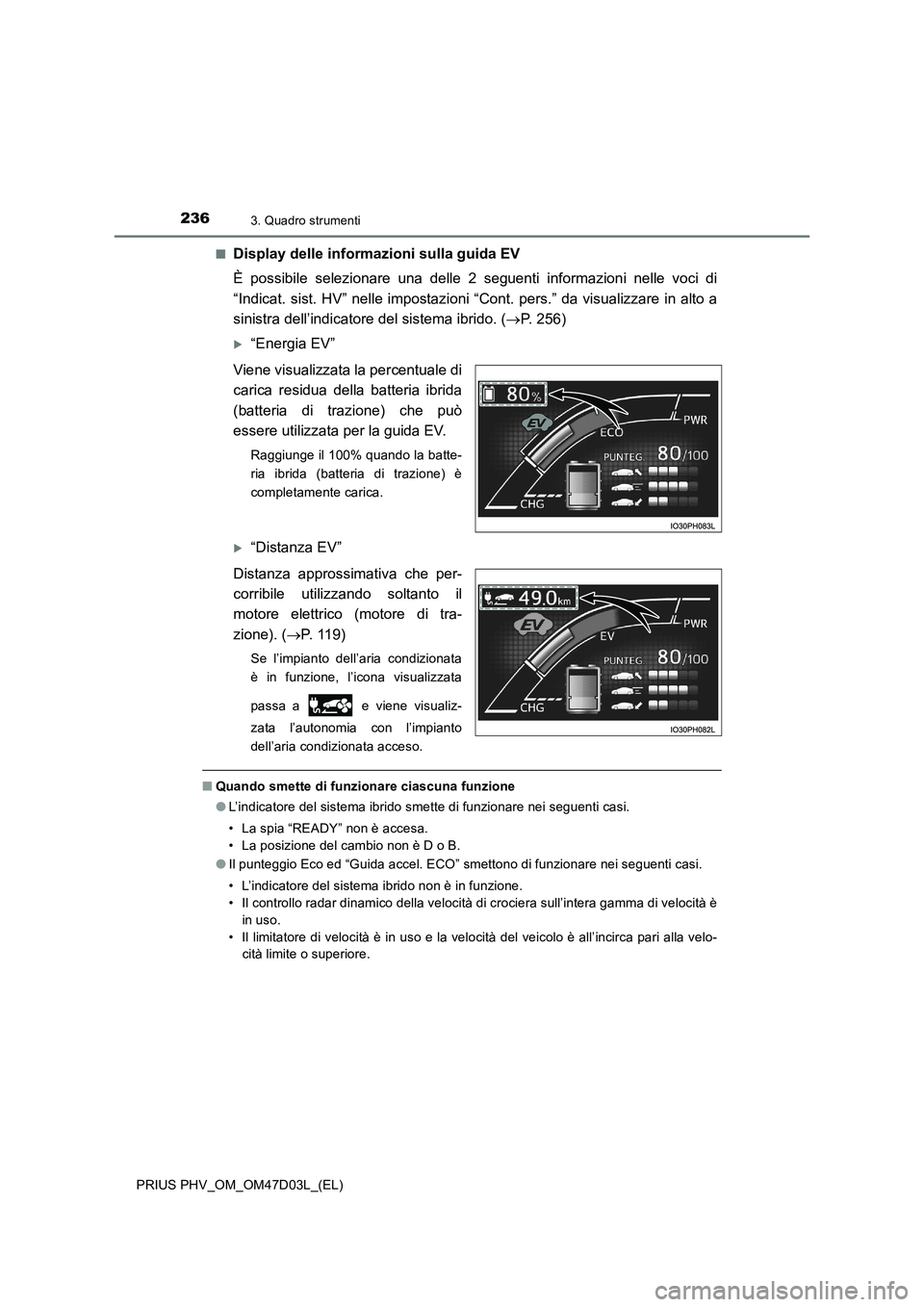

2363. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Display delle informazioni sulla guida EV
È possibile selezionare una delle 2 seguenti informazioni nelle voci di
“Indicat. sist. HV” nelle impostazioni “Cont. pers.” da visualizzare in alto a
sinistra dell’indicatore del sistema ibrido. (P. 256)
“Energia EV”
Viene visualizzata la percentuale di
carica residua della batteria ibrida
(batteria di trazione) che può
essere utilizzata per la guida EV.
Raggiunge il 100% quando la batte-
ria ibrida (batteria di trazione) è
completamente carica.
“Distanza EV”
Distanza approssimativa che per-
corribile utilizzando soltanto il
motore elettrico (motore di tra-
zione). (P. 119)
Se l’impianto dell’aria condizionata
è in funzione, l’icona visualizzata
passa a e viene visualiz-
zata l’autonomia con l’impianto
dell’aria condizionata acceso.
■Quando smette di funzionare ciascuna funzione
●L’indicatore del sistema ibrido smette di funzionare nei seguenti casi.
• La spia “READY” non è accesa.
• La posizione del cambio non è D o B.
●Il punteggio Eco ed “Guida accel. ECO” smettono di funzionare nei seguenti casi.
• L’indicatore del sistema ibrido non è in funzione.
• Il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità è
in uso.
• Il limitatore di velocità è in uso e la velocità del veicolo è all’incirca pari alla velo-
cità limite o superiore.
