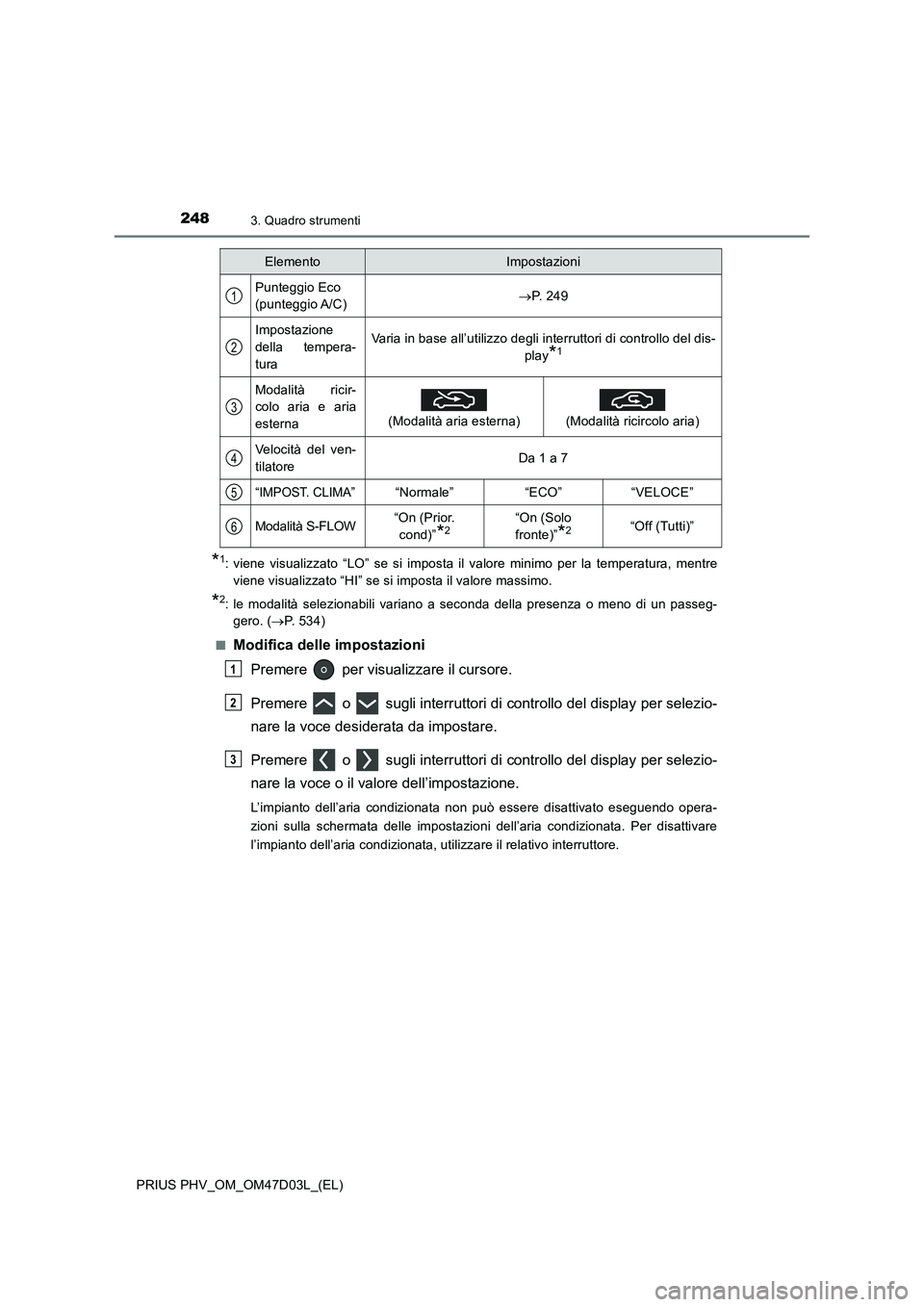

2483. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*1: viene visualizzato “LO” se si imposta il valore minimo per la temperatura, mentre
viene visualizzato “HI” se si imposta il valore massimo.
*2: le modalità selezionabili variano a seconda della presenza o meno di un passeg-
gero. (P. 534)
■
Modifica delle impostazioni
Premere per visualizzare il cursore.
Premere o sugli interruttori di controllo del display per selezio-
nare la voce desiderata da impostare.
Premere o sugli interruttori di controllo del display per selezio-
nare la voce o il valore dell’impostazione.
L’impianto dell’aria condizionata non può essere disattivato eseguendo opera-
zioni sulla schermata delle impostazioni dell’aria condizionata. Per disattivare
l’impianto dell’aria condizionata, utilizzare il relativo interruttore.
ElementoImpostazioni
Punteggio Eco
(punteggio A/C)P. 249
Impostazione
della tempera-
turaVaria in base all’utilizzo degli interruttori di controllo del dis-
play
*1
Modalità ricir-
colo aria e aria
esterna
(Modalità aria esterna)
(Modalità ricircolo aria)
Velocità del ven-
tilatoreDa 1 a 7
“IMPOST. CLIMA”“Normale”“ECO”“VELOCE”
Modalità S-FLOW“On (Prior.
cond)”
*2“On (Solo
fronte)”
*2“Off (Tutti)”
1
2
3
4
5
6
1
2
3

2493. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■

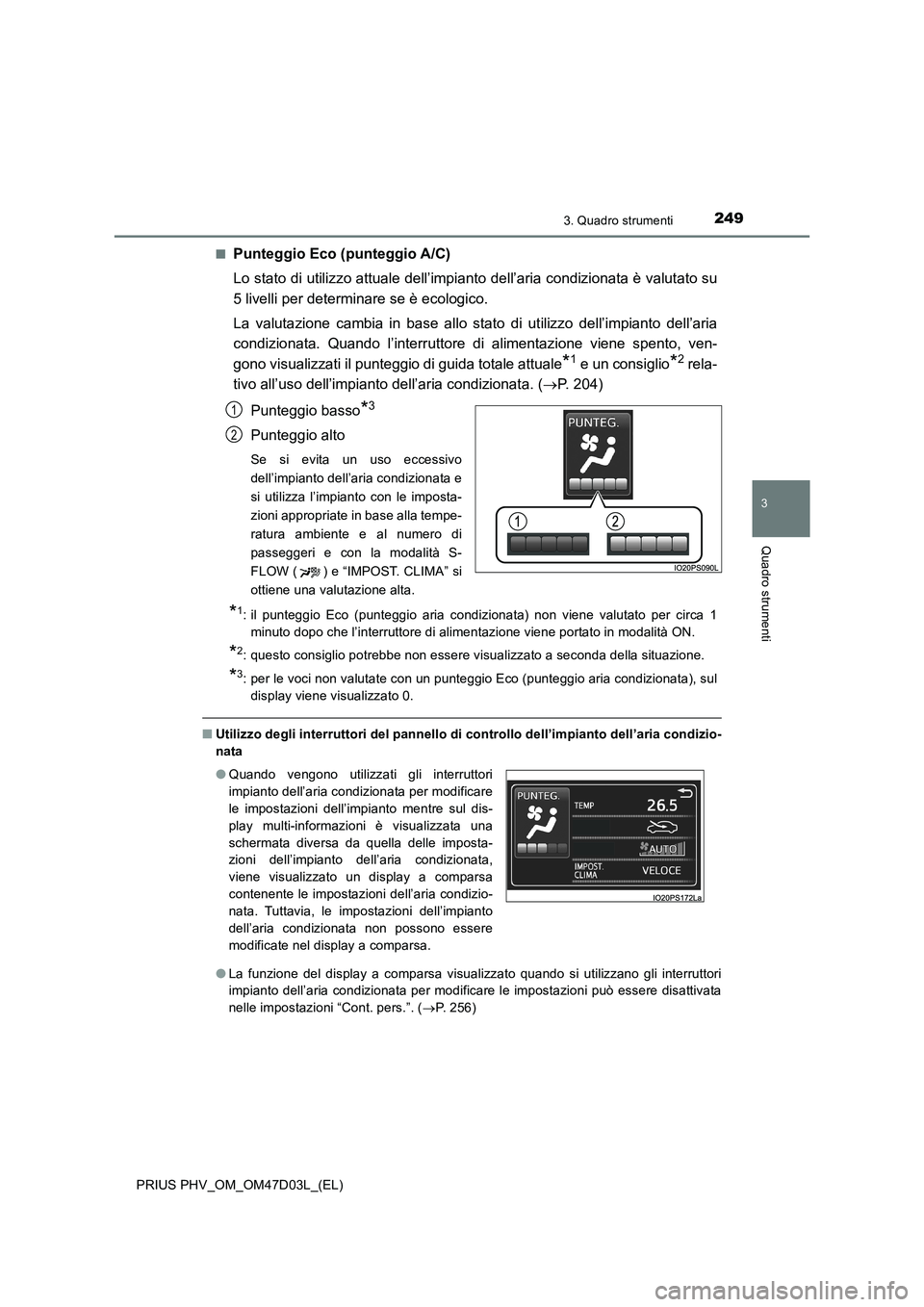

Punteggio Eco (punteggio A/C)
Lo stato di utilizzo attuale dell’impianto dell’aria condizionata è valutato su
5 livelli per determinare se è ecologico.
La valutazione cambia in base allo stato di utilizzo dell’impianto dell’aria
condizionata. Quando l’interruttore di alimentazione viene spento, ven-
gono visualizzati il punteggio di guida totale attuale
*1 e un consiglio*2 rela-
tivo all’uso dell’impianto dell’aria condizionata. (P. 204)
Punteggio basso
*3
Punteggio alto
Se si evita un uso eccessivo
dell’impianto dell’aria condizionata e
si utilizza l’impianto con le imposta-
zioni appropriate in base alla tempe-
ratura ambiente e al numero di
passeggeri e con la modalità S-
FLOW ( ) e “IMPOST. CLIMA” si
ottiene una valutazione alta.
*1: il punteggio Eco (punteggio aria condizionata) non viene valutato per circa 1
minuto dopo che l’interruttore di alimentazione viene portato in modalità ON.
*2: questo consiglio potrebbe non essere visualizzato a seconda della situazione.
*3: per le voci non valutate con un punteggio Eco (punteggio aria condizionata), sul
display viene visualizzato 0.
■Utilizzo degli interruttori del pannello di controllo dell’impianto dell’aria condizio-
nata
●La funzione del display a comparsa visualizzato quando si utilizzano gli interruttori
impianto dell’aria condizionata per modificare le impostazioni può essere disattivata
nelle impostazioni “Cont. pers.”. (P. 256)
1
2
●Quando vengono utilizzati gli interruttori
impianto dell’aria condizionata per modificare
le impostazioni dell’impianto mentre sul dis-
play multi-informazioni è visualizzata una
schermata diversa da quella delle imposta-
zioni dell’impianto dell’aria condizionata,
viene visualizzato un display a comparsa
contenente le impostazioni dell’aria condizio-
nata. Tuttavia, le impostazioni dell’impianto
dell’aria condizionata non possono essere
modificate nel display a comparsa.

2513. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

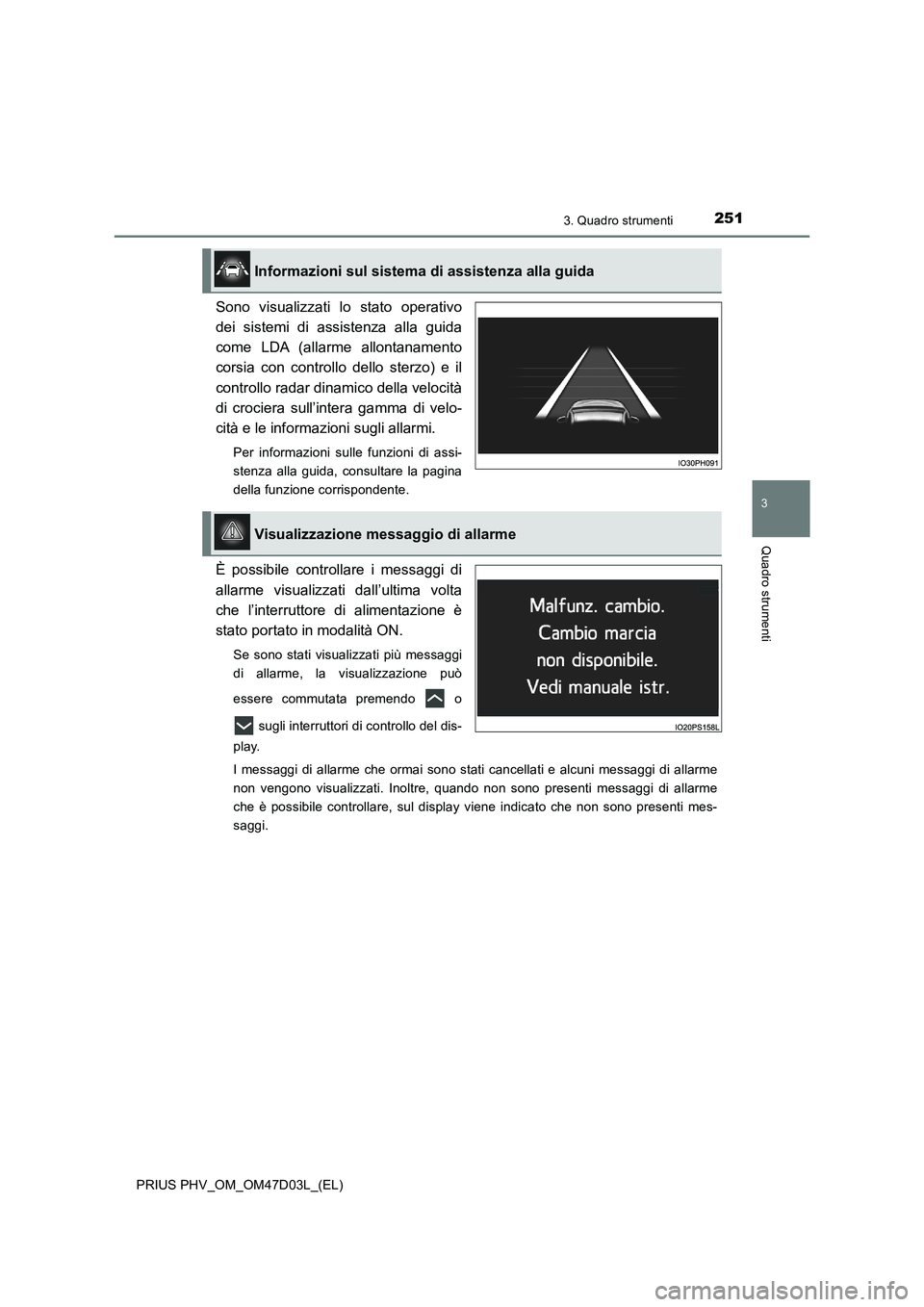

Sono visualizzati lo stato operativo
dei sistemi di assistenza alla guida
come LDA (allarme allontanamento
corsia con controllo dello sterzo) e il
controllo radar dinamico della velocità
di crociera sull’intera gamma di velo-
cità e le informazioni sugli allarmi.
Per informazioni sulle funzioni di assi-
stenza alla guida, consultare la pagina
della funzione corrispondente.
È possibile controllare i messaggi di
allarme visualizzati dall’ultima volta
che l’interruttore di alimentazione è
stato portato in modalità ON.
Se sono stati visualizzati più messaggi
di allarme, la visualizzazione può
essere commutata premendo o
sugli interruttori di controllo del dis-
play.
I messaggi di allarme che ormai sono stati cancellati e alcuni messaggi di allarme
non vengono visualizzati. Inoltre, quando non sono presenti messaggi di allarme
che è possibile controllare, sul display viene indicato che non sono presenti mes-
saggi.
Informazioni sul sistema di assistenza alla guida
Visualizzazione messaggio di allarme

2523. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

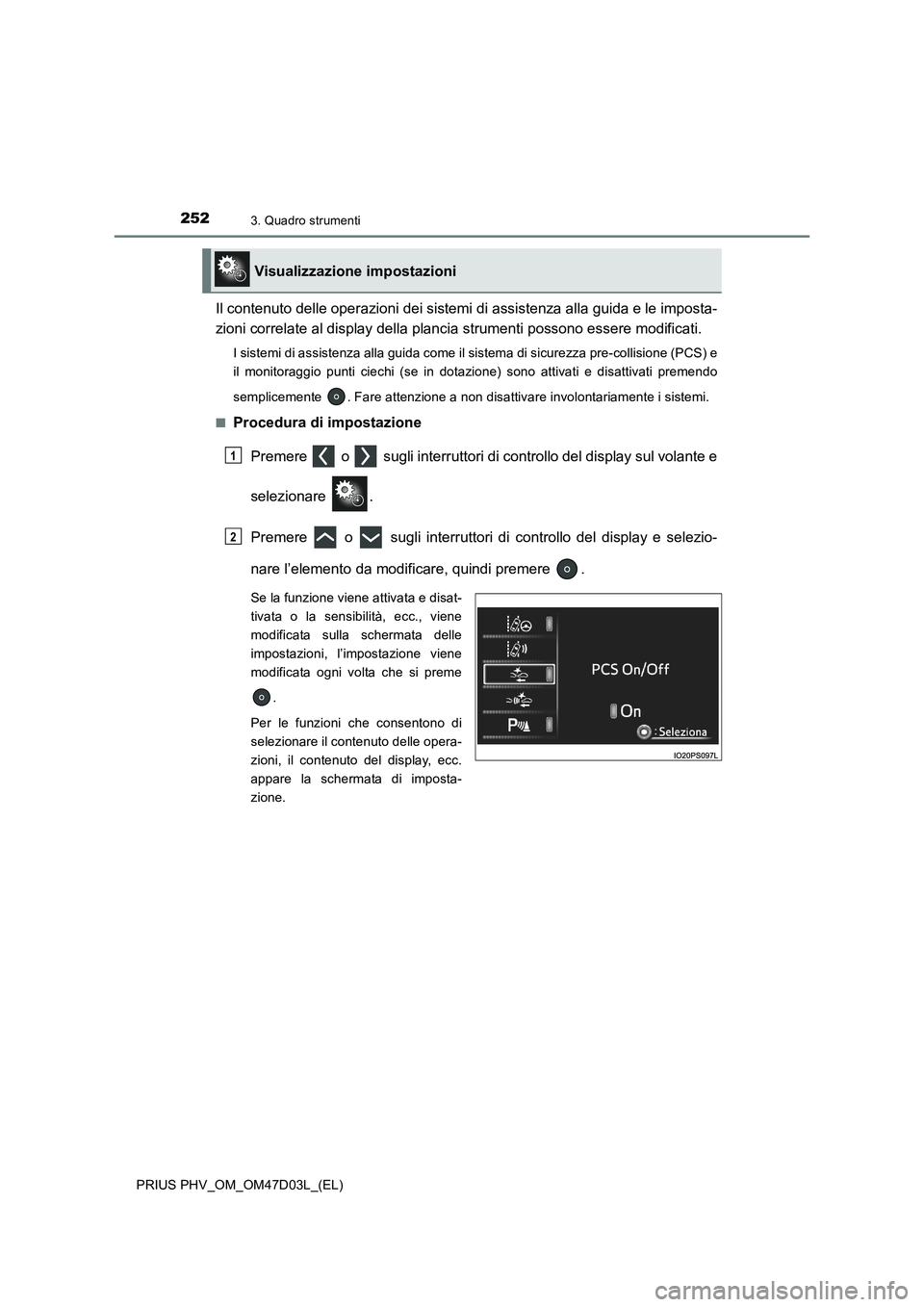

Il contenuto delle operazioni dei sistemi di assistenza alla guida e le imposta-
zioni correlate al display della plancia strumenti possono essere modificati.
I sistemi di assistenza alla guida come il sistema di sicurezza pre-collisione (PCS) e
il monitoraggio punti ciechi (se in dotazione) sono attivati e disattivati premendo
semplicemente . Fare attenzione a non disattivare involontariamente i sistemi.
■
Procedura di impostazione
Premere o sugli interruttori di controllo del display sul volante e
selezionare .
Premere o sugli interruttori di controllo del display e selezio-
nare l’elemento da modificare, quindi premere .
Se la funzione viene attivata e disat-
tivata o la sensibilità, ecc., viene
modificata sulla schermata delle
impostazioni, l’impostazione viene
modificata ogni volta che si preme
.
Per le funzioni che consentono di
selezionare il contenuto delle opera-
zioni, il contenuto del display, ecc.
appare la schermata di imposta-
zione.
Visualizzazione impostazioni
1
2

2533. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

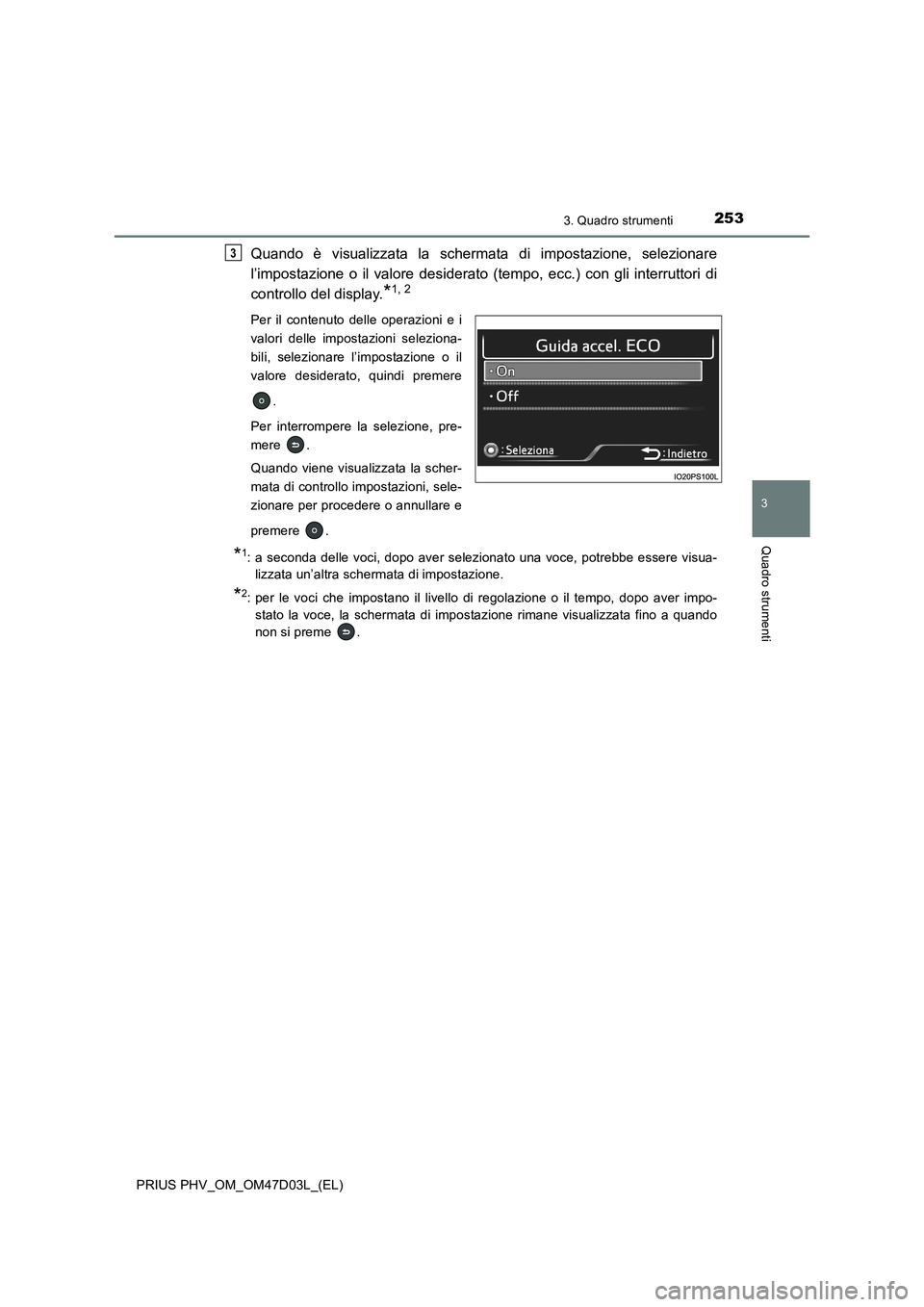

Quando è visualizzata la schermata di impostazione, selezionare
l’impostazione o il valore desiderato (tempo, ecc.) con gli interruttori di
controllo del display.
*1, 2
Per il contenuto delle operazioni e i
valori delle impostazioni seleziona-
bili, selezionare l’impostazione o il
valore desiderato, quindi premere
.
Per interrompere la selezione, pre-
mere .
Quando viene visualizzata la scher-
mata di controllo impostazioni, sele-
zionare per procedere o annullare e
premere .
*1: a seconda delle voci, dopo aver selezionato una voce, potrebbe essere visua-
lizzata un’altra schermata di impostazione.
*2: per le voci che impostano il livello di regolazione o il tempo, dopo aver impo-
stato la voce, la schermata di impostazione rimane visualizzata fino a quando
non si preme .
3

2543. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■

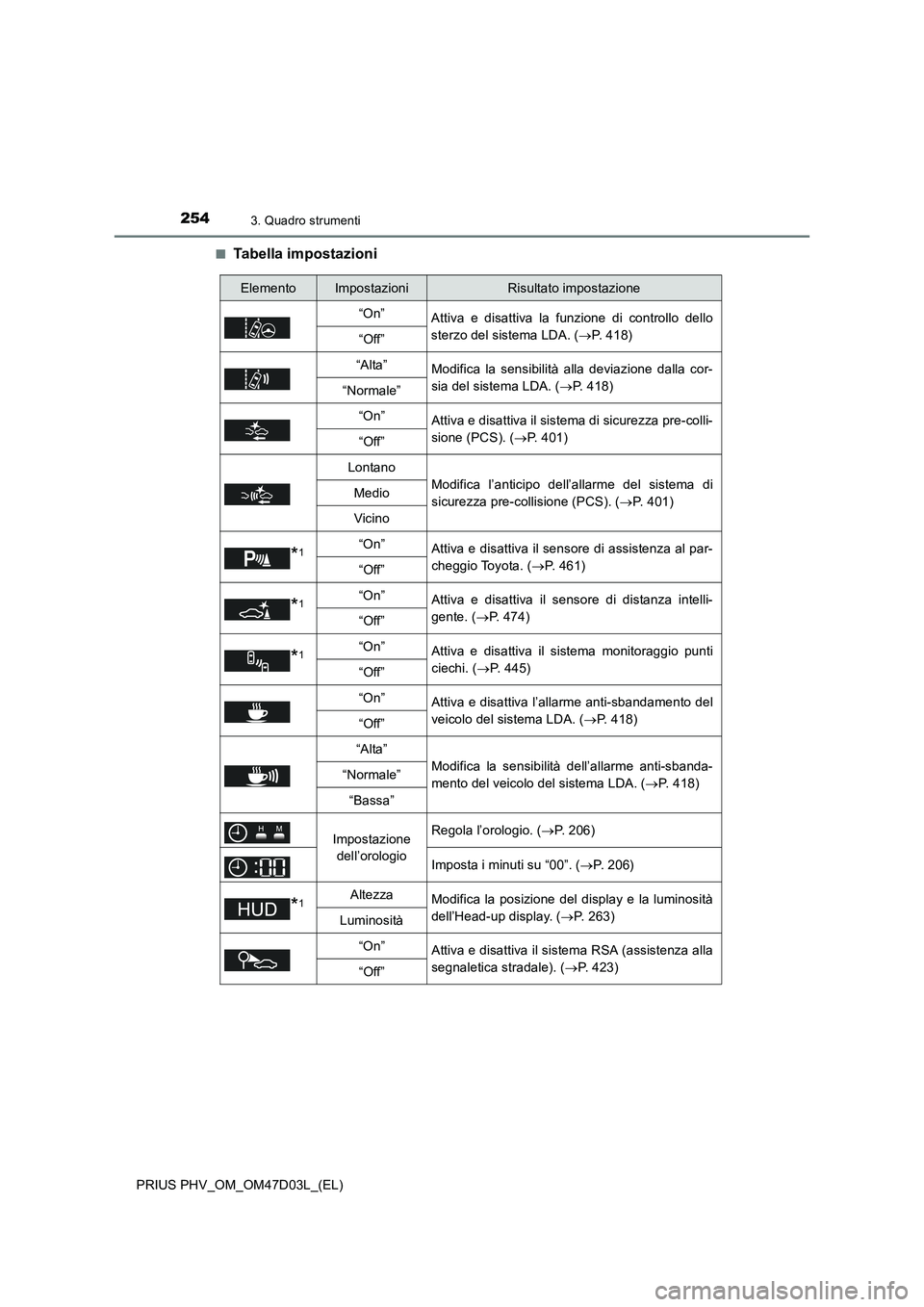

Tabella impostazioni
ElementoImpostazioniRisultato impostazione
“On”
Attiva e disattiva la funzione di controllo dello
sterzo del sistema LDA. (P. 418)
“Off”
“Alta”Modifica la sensibilità alla deviazione dalla cor-
sia del sistema LDA. (P. 418)
“Normale”
“On”
Attiva e disattiva il sistema di sicurezza pre-colli-
sione (PCS). (P. 401)
“Off”
Lontano
Modifica l’anticipo dell’allarme del sistema di
sicurezza pre-collisione (PCS). (P. 401)Medio
Vicino
*1“On”Attiva e disattiva il sensore di assistenza al par-
cheggio Toyota. (P. 4 6 1 )
“Off”
*1“On”Attiva e disattiva il sensore di distanza intelli-
gente. (P. 474)
“Off”
*1“On”Attiva e disattiva il sistema monitoraggio punti
ciechi. (P. 4 4 5 )
“Off”
“On”
Attiva e disattiva l’allarme anti-sbandamento del
veicolo del sistema LDA. (P. 418)
“Off”
“Alta”
Modifica la sensibilità dell’allarme anti-sbanda-
mento del veicolo del sistema LDA. (P. 418)“Normale”
“Bassa”
Impostazione
dell’orologioRegola l’orologio. (P. 206)
Imposta i minuti su “00”. (P. 2 0 6 )
*1AltezzaModifica la posizione del display e la luminosità
dell’Head-up display. (P. 263)
Luminosità
“On”
Attiva e disattiva il sistema RSA (assistenza alla
segnaletica stradale). (P. 423)
“Off”

2553. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*1: se in dotazione
*2: solo veicoli con guida a destra

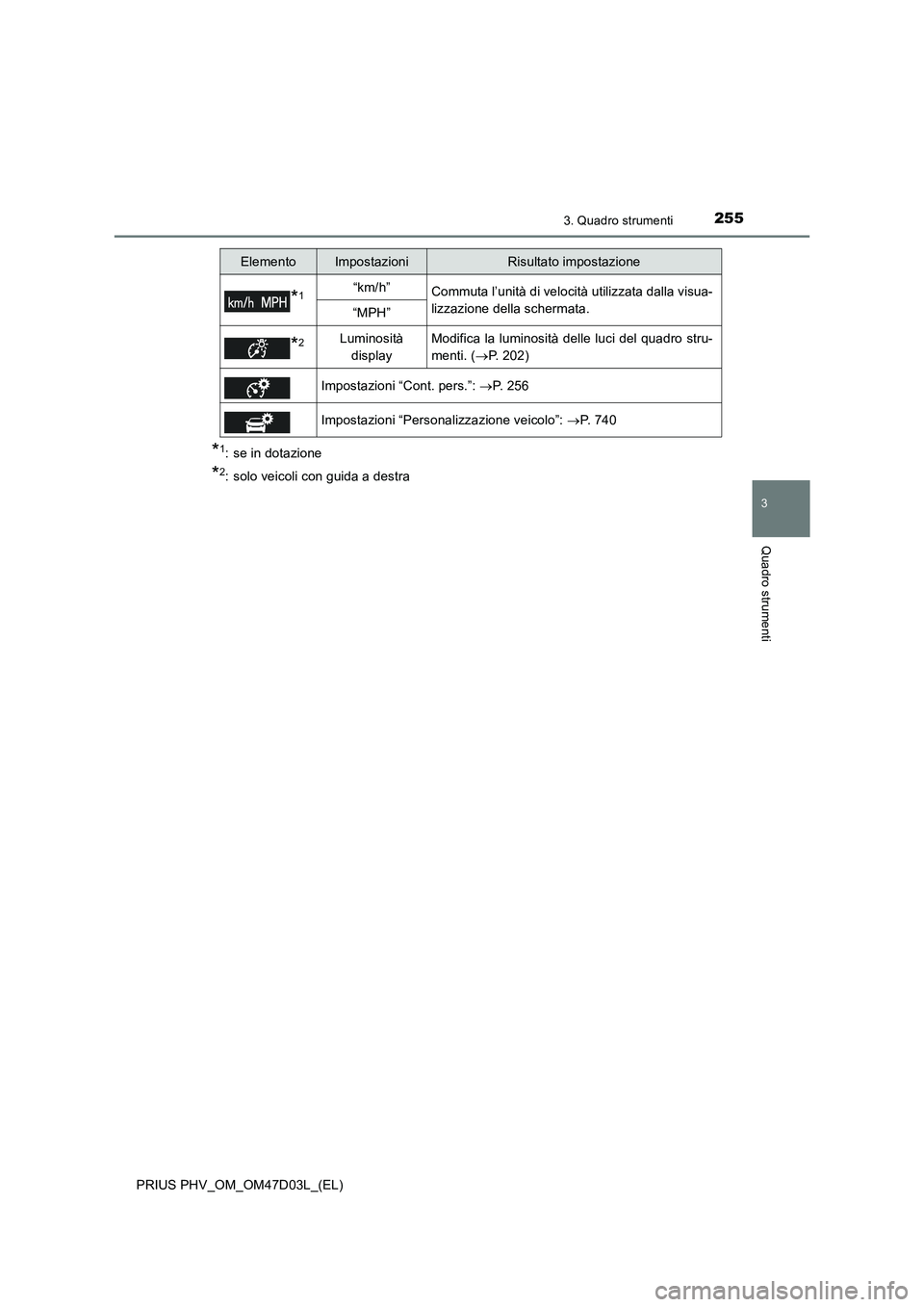

*1“km/h”Commuta l’unità di velocità utilizzata dalla visua-
lizzazione della schermata.
“MPH”
*2Luminosità
displayModifica la luminosità delle luci del quadro stru-
menti. (P. 202)
Impostazioni “Cont. pers.”: P. 256
Impostazioni “Personalizzazione veicolo”: P. 7 4 0
ElementoImpostazioniRisultato impostazione

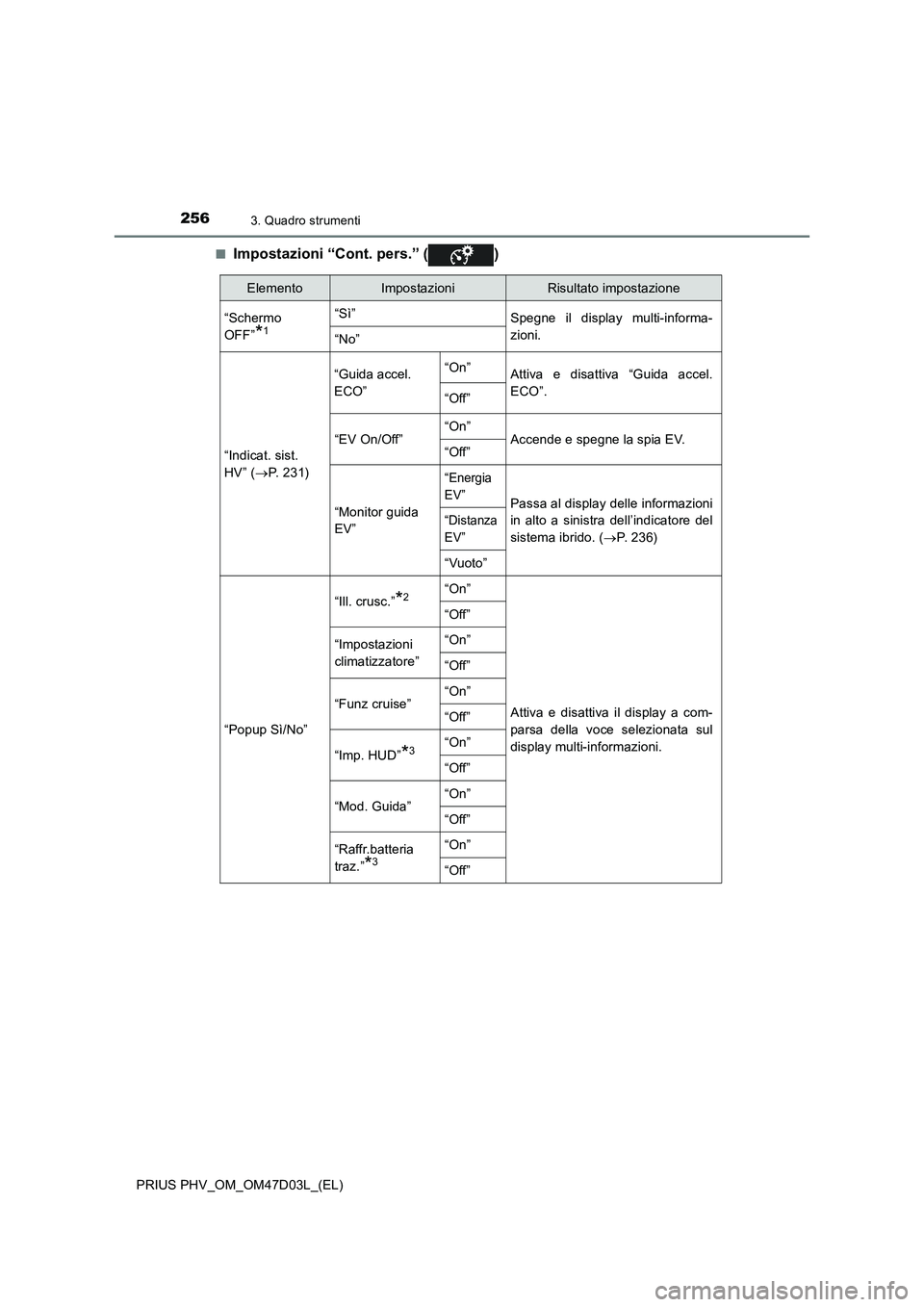

2563. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Impostazioni “Cont. pers.” ( )
ElementoImpostazioniRisultato impostazione
“Schermo
OFF”
*1
“Sì”
Spegne il display multi-informa-
zioni.
“No”
“Indicat. sist.
HV” (P. 2 3 1 )“Guida accel.
ECO”“On”
Attiva e disattiva “Guida accel.
ECO”.
“Off”
“EV On/Off”“On”Accende e spegne la spia EV.“Off”
“Monitor guida
EV”
“Energia
EV”
Passa al display delle informazioni
in alto a sinistra dell’indicatore del
sistema ibrido. (P. 2 3 6 )
“Distanza
EV”
“Vuoto”
“Popup Sì/No”
“Ill. crusc.”*2“On”
Attiva e disattiva il display a com-
parsa della voce selezionata sul
display multi-informazioni.
“Off”
“Impostazioni
climatizzatore”“On”
“Off”
“Funz cruise”“On”“Off”
“Imp. HUD”*3“On”
“Off”
“Mod. Guida”“On”“Off”
“Raffr.batteria
traz.”
*3
“On”
“Off”

2593. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

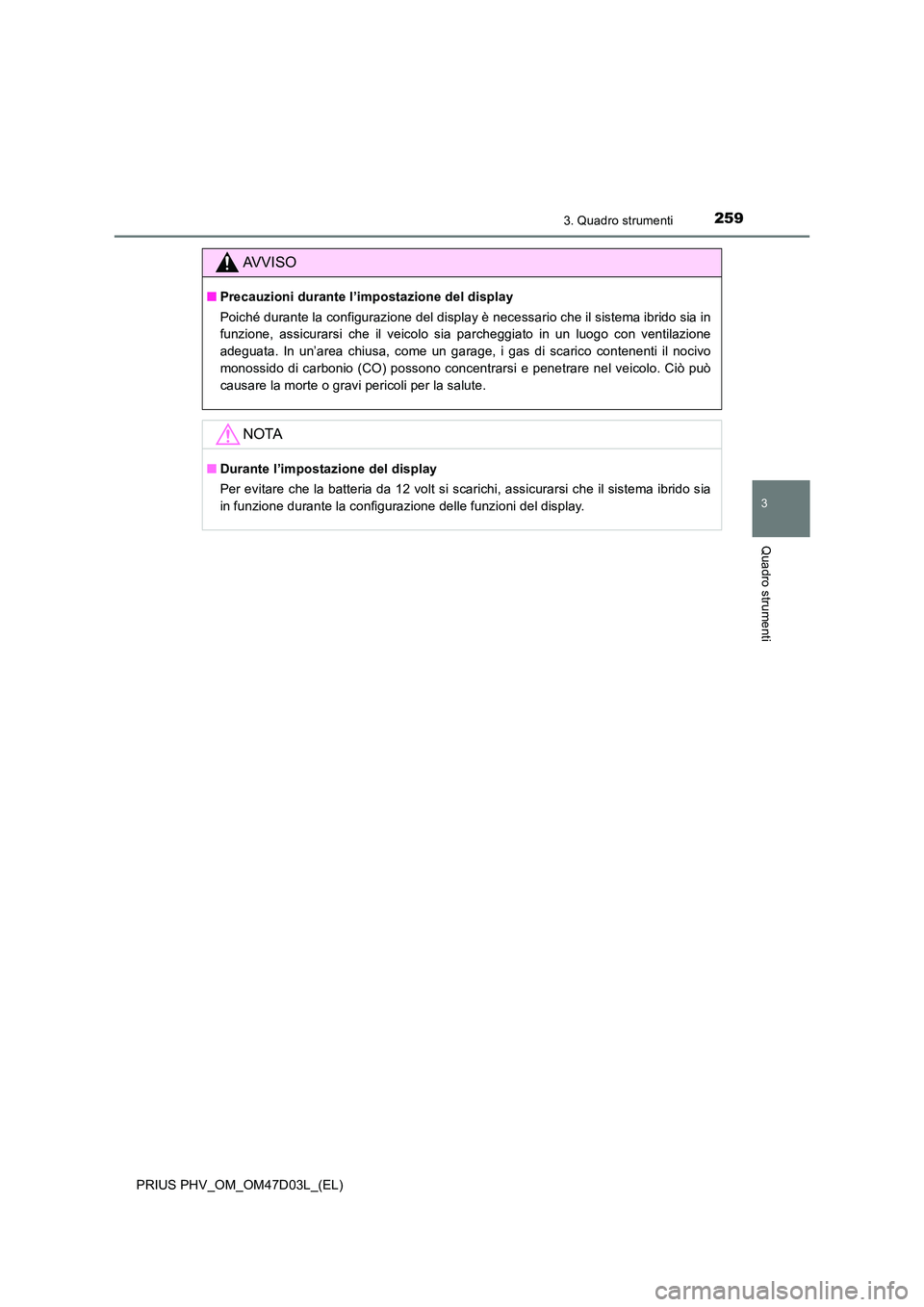

AVVISO
■Precauzioni durante l’impostazione del display
Poiché durante la configurazione del display è necessario che il sistema ibrido sia in
funzione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione
adeguata. In un’area chiusa, come un garage, i gas di scarico contenenti il nocivo
monossido di carbonio (CO) possono concentrarsi e penetrare nel veicolo. Ciò può
causare la morte o gravi pericoli per la salute.
NOTA
■ Durante l’impostazione del display
Per evitare che la batteria da 12 volt si scarichi, assicurarsi che il sistema ibrido sia
in funzione durante la configurazione delle funzioni del display.

2603. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

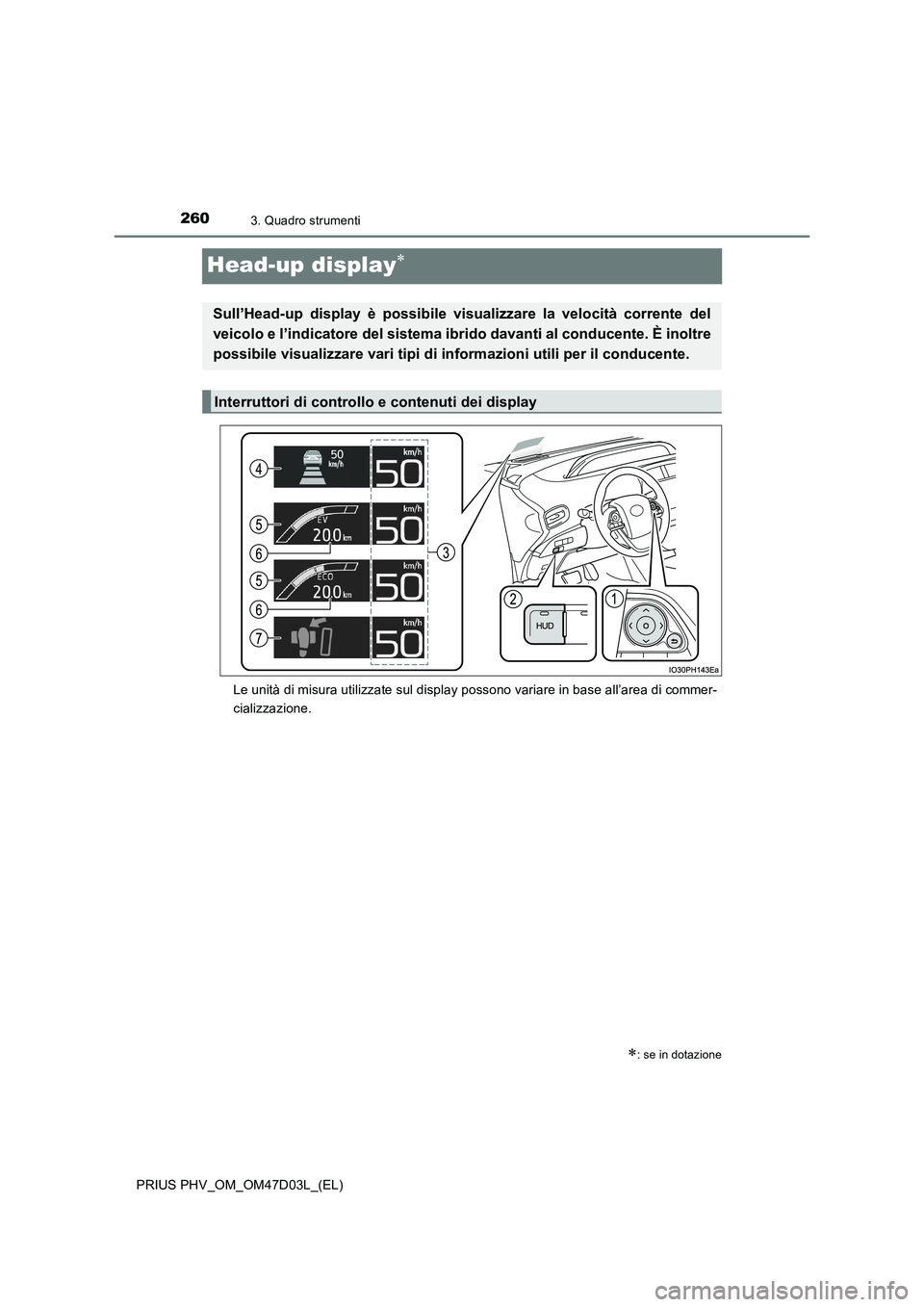

Head-up display
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
: se in dotazione
Sull’Head-up display è possibile visualizzare la velocità corrente del
veicolo e l’indicatore del sistema ibrido davanti al conducente. È inoltre
possibile visualizzare vari tipi di informazioni utili per il conducente.
Interruttori di controllo e contenuti dei display
