TOYOTA PRIUS PLUG-IN HYBRID 2018 Manuel du propriétaire (in French)

1412-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

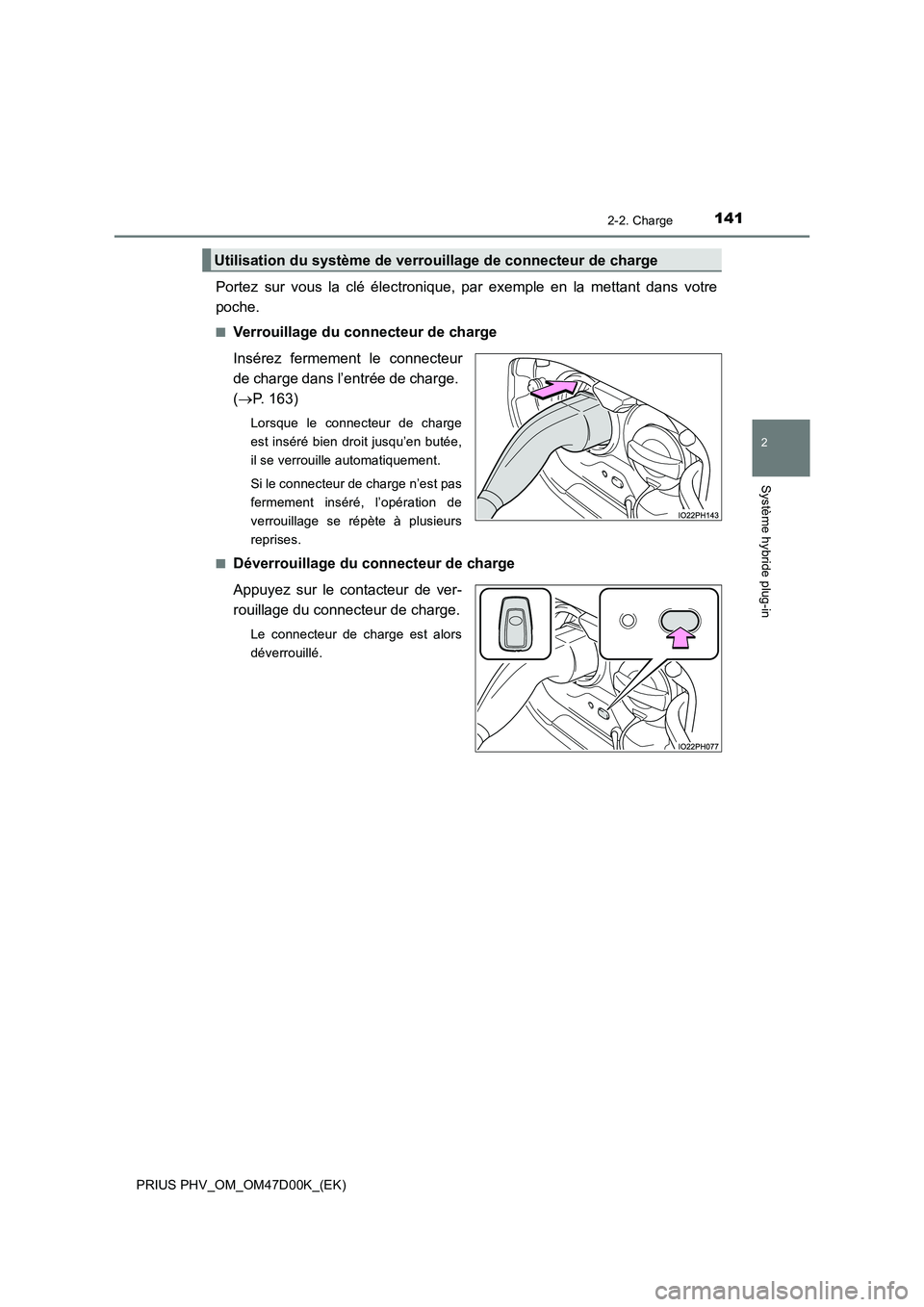

Portez sur vous la clé électronique, par exemple en la mettant dans votre
poche.
■Verrouillage du connecteur de charge
Insérez fermement le connecteur
de charge dans l’entrée de charge.
(P. 163)
Lorsque le connecteur de charge
est inséré bien droit jusqu’en butée,
il se verrouille automatiquement.
Si le connecteur de charge n’est pas
fermement inséré, l’opération de
verrouillage se répète à plusieurs
reprises.
■
Déverrouillage du connecteur de charge
Appuyez sur le contacteur de ver-
rouillage du connecteur de charge.
Le connecteur de charge est alors
déverrouillé.
Utilisation du système de verrouillage de connecteur de charge

1422-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)

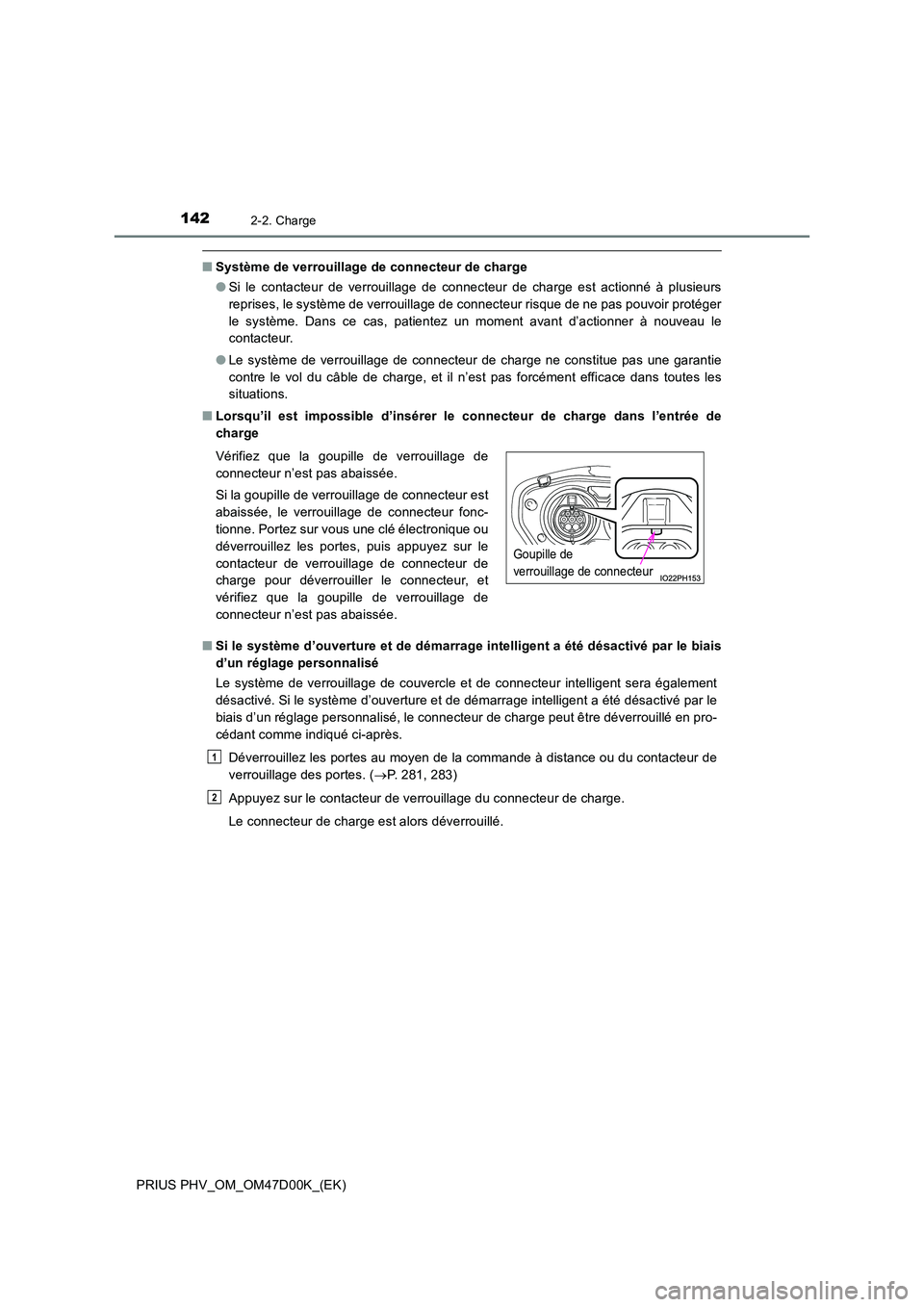

■Système de verrouillage de connecteur de charge
● Si le contacteur de verrouillage de connecteur de charge est actionné à plusieurs
reprises, le système de verrouillage de connecteur risque de ne pas pouvoir protéger
le système. Dans ce cas, patientez un moment avant d’actionner à nouveau le
contacteur.
● Le système de verrouillage de connecteur de charge ne constitue pas une garantie
contre le vol du câble de charge, et il n’est pas forcément efficace dans toutes les
situations.
■ Lorsqu’il est impossible d’insérer le connecteur de charge dans l’entrée de
charge
■ Si le système d’ouverture et de démarrage intelligent a été désactivé par le biais
d’un réglage personnalisé
Le système de verrouillage de couvercle et de connecteur intelligent sera également
désactivé. Si le système d’ouverture et de démarrage intelligent a été désactivé par le
biais d’un réglage personnalisé, le connecteur de charge peut être déverrouillé en pro-
cédant comme indiqué ci-après.
Déverrouillez les portes au moyen de la commande à distance ou du contacteur de
verrouillage des portes. ( P. 281, 283)
Appuyez sur le contacteur de verrouillage du connecteur de charge.
Le connecteur de charge est alors déverrouillé.
Vérifiez que la goupille de verrouillage de
connecteur n’est pas abaissée.
Si la goupille de verrouillage de connecteur est
abaissée, le verrouillage de connecteur fonc-
tionne. Portez sur vous une clé électronique ou
déverrouillez les portes, puis appuyez sur le
contacteur de verrouillage de connecteur de
charge pour déverrouiller le connecteur, et
vérifiez que la goupille de verrouillage de
connecteur n’est pas abaissée.
Goupille de
verrouillage de connecteur
1
2

1432-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

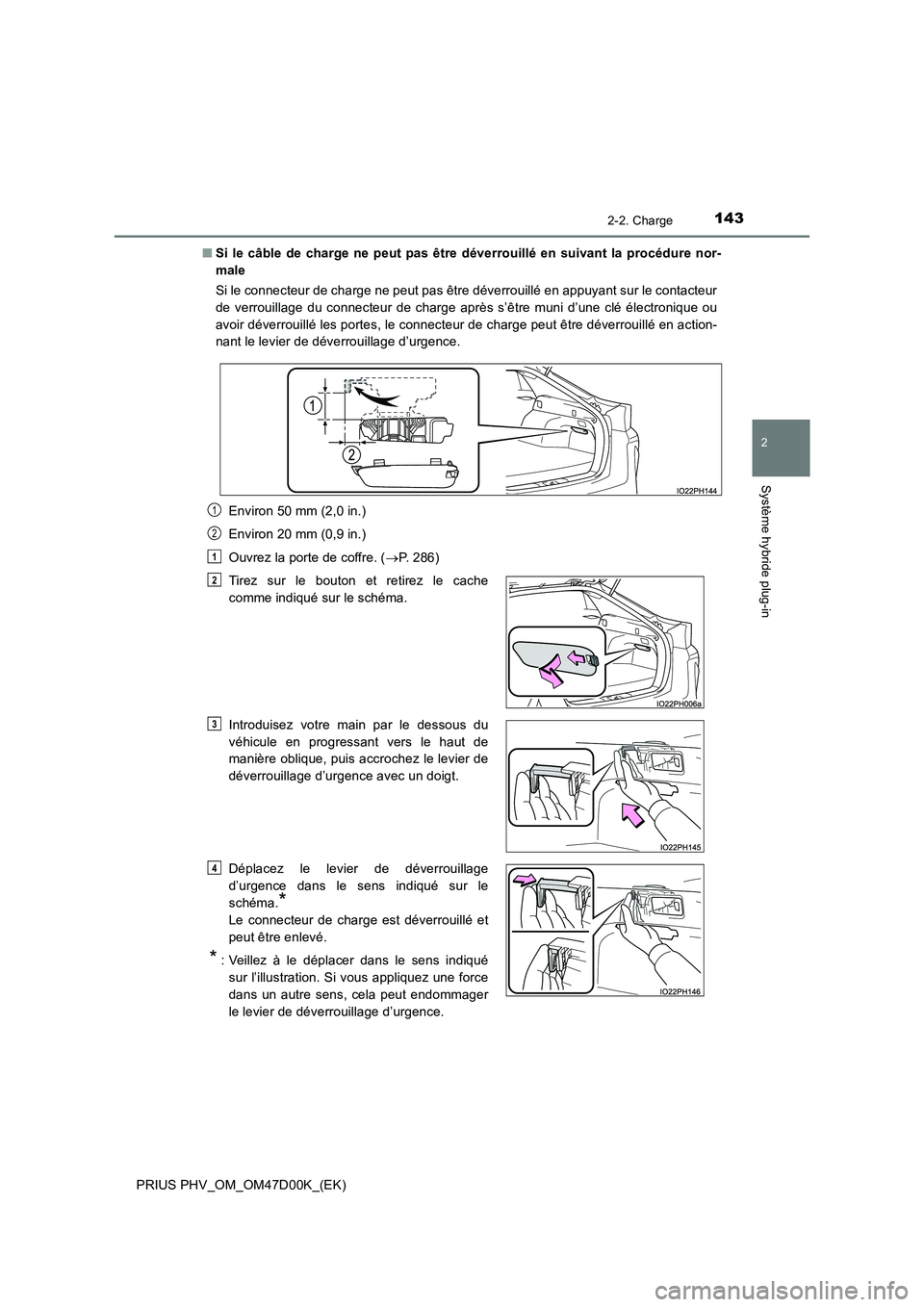

■ Si le câble de charge ne peut pas être déverrouillé en suivant la procédure nor-
male
Si le connecteur de charge ne peut pas être déverrouillé en appuyant sur le contacteur
de verrouillage du connecteur de charge après s’être muni d’une clé électronique ou
avoir déverrouillé les portes, le connecteur de charge peut être déverrouillé en action-
nant le levier de déverrouillage d’urgence.
Environ 50 mm (2,0 in.)
Environ 20 mm (0,9 in.)
Ouvrez la porte de coffre. ( P. 286)
Tirez sur le bouton et retirez le cache
comme indiqué sur le schéma.
Introduisez votre main par le dessous du
véhicule en progressant vers le haut de
manière oblique, puis accrochez le levier de
déverrouillage d’urgence avec un doigt.
Déplacez le levier de déverrouillage
d’urgence dans le sens indiqué sur le
schéma.*
Le connecteur de charge est déverrouillé et
peut être enlevé.
*: Veillez à le déplacer dans le sens indiqué
sur l’illustration. Si vous appliquez une force
dans un autre sens, cela peut endommager
le levier de déverrouillage d’urgence.
1
2
1
2
3
4

1442-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)

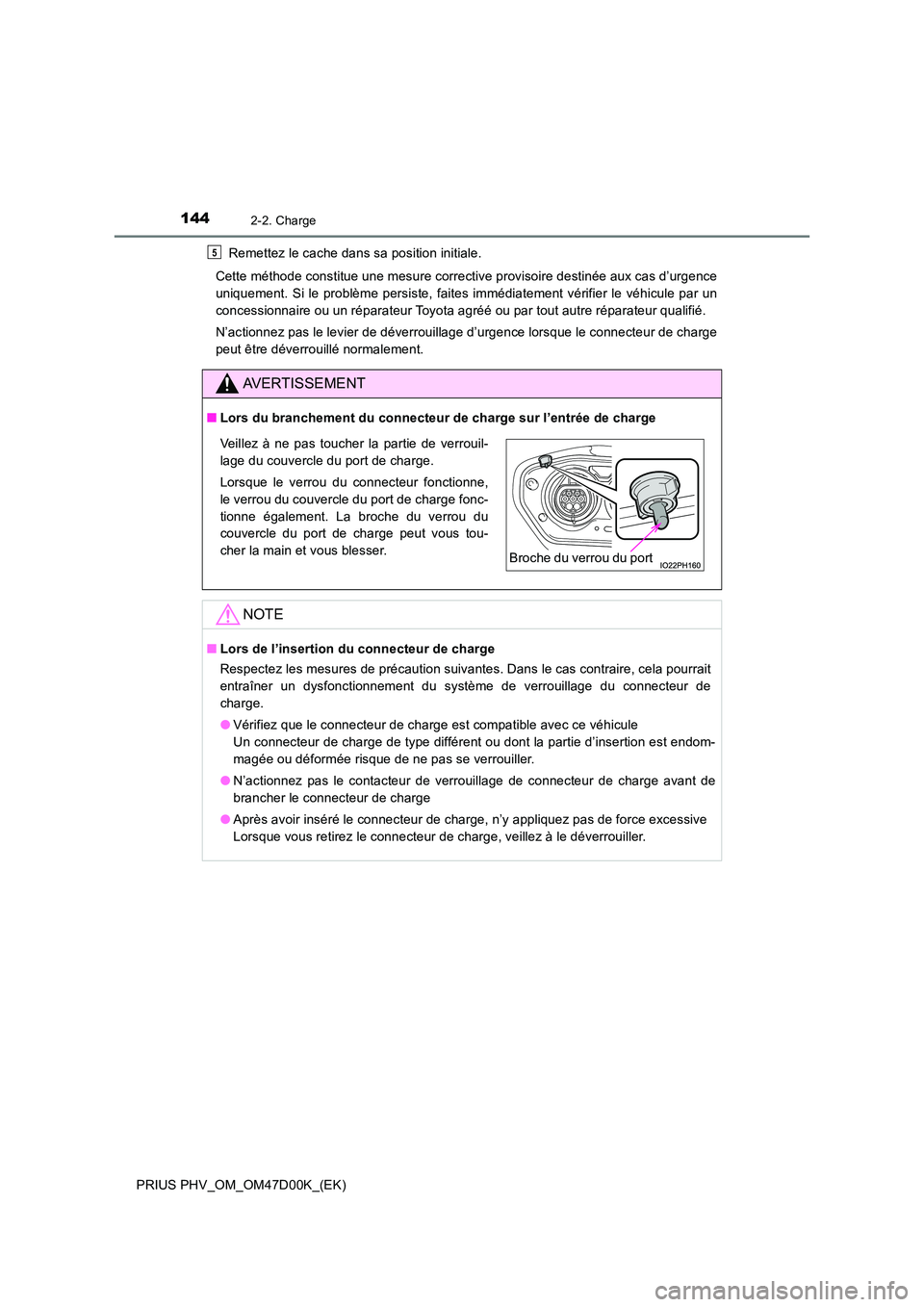

Remettez le cache dans sa position initiale.
Cette méthode constitue une mesure corrective provisoire destinée aux cas d’urgence
uniquement. Si le problème persiste, faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
N’actionnez pas le levier de déverrouillage d’urgence lorsque le connecteur de charge
peut être déverrouillé normalement.
AVERTISSEMENT
■ Lors du branchement du connecteur de charge sur l’entrée de charge
NOTE
■Lors de l’insertion du connecteur de charge
Respectez les mesures de précaution suivantes. Dans le cas contraire, cela pourrait
entraîner un dysfonctionnement du système de verrouillage du connecteur de
charge.
● Vérifiez que le connecteur de charge est compatible avec ce véhicule
Un connecteur de charge de type différent ou dont la partie d’insertion est endom-
magée ou déformée risque de ne pas se verrouiller.
● N’actionnez pas le contacteur de verrouillage de connecteur de charge avant de
brancher le connecteur de charge
● Après avoir inséré le connecteur de charge, n’y appliquez pas de force excessive
Lorsque vous retirez le connecteur de charge, veillez à le déverrouiller.
5
Veillez à ne pas toucher la partie de verrouil-
lage du couvercle du port de charge.
Lorsque le verrou du connecteur fonctionne,
le verrou du couvercle du port de charge fonc-
tionne également. La broche du verrou du
couvercle du port de charge peut vous tou-
cher la main et vous blesser.Broche du verrou du port

145
2
2-2. Charge
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

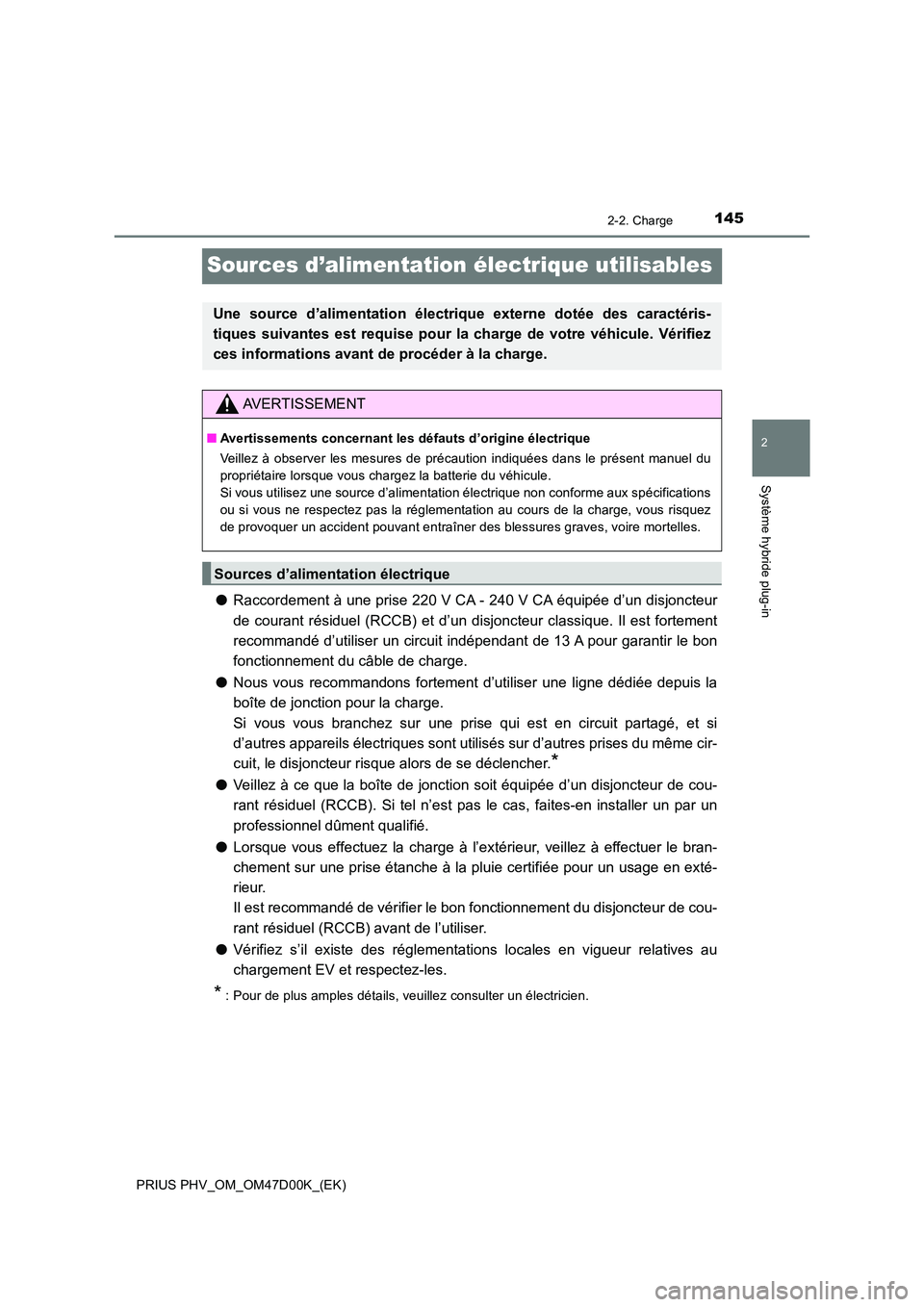

Sources d’alimentation électrique utilisables
●Raccordement à une prise 220 V CA - 240 V CA équipée d’un disjoncteur
de courant résiduel (RCCB) et d’un disjoncteur classique. Il est fortement
recommandé d’utiliser un circuit indépendant de 13 A pour garantir le bon
fonctionnement du câble de charge.
● Nous vous recommandons fortement d’utiliser une ligne dédiée depuis la
boîte de jonction pour la charge.
Si vous vous branchez sur une prise qui est en circuit partagé, et si
d’autres appareils électriques sont utilisés sur d’autres prises du même cir-
cuit, le disjoncteur risque alors de se déclencher.*
● Veillez à ce que la boîte de jonction soit équipée d’un disjoncteur de cou-
rant résiduel (RCCB). Si tel n’est pas le cas, faites-en installer un par un
professionnel dûment qualifié.
● Lorsque vous effectuez la charge à l’extérieur, veillez à effectuer le bran-
chement sur une prise étanche à la pluie certifiée pour un usage en exté-
rieur.
Il est recommandé de vérifier le bon fonctionnement du disjoncteur de cou-
rant résiduel (RCCB) avant de l’utiliser.
● Vérifiez s’il existe des réglementations locales en vigueur relatives au
chargement EV et respectez-les.
* : Pour de plus amples détails, veuillez consulter un électricien.
Une source d’alimentation électriqu e externe dotée des caractéris-
tiques suivantes est requise pour la charge de votre véhicule. Vérifiez
ces informations avant de procéder à la charge.
AVERTISSEMENT
■ Avertissements concernant les défauts d’origine électrique
Veillez à observer les mesures de précaution indiquées dans le présent manuel du
propriétaire lorsque vous chargez la batterie du véhicule.
Si vous utilisez une source d’alimentation électrique non conforme aux spécifications
ou si vous ne respectez pas la réglementation au cours de la charge, vous risquez
de provoquer un accident pouvant entraîner des blessures graves, voire mortelles.
Sources d’alimentation électrique

1462-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)

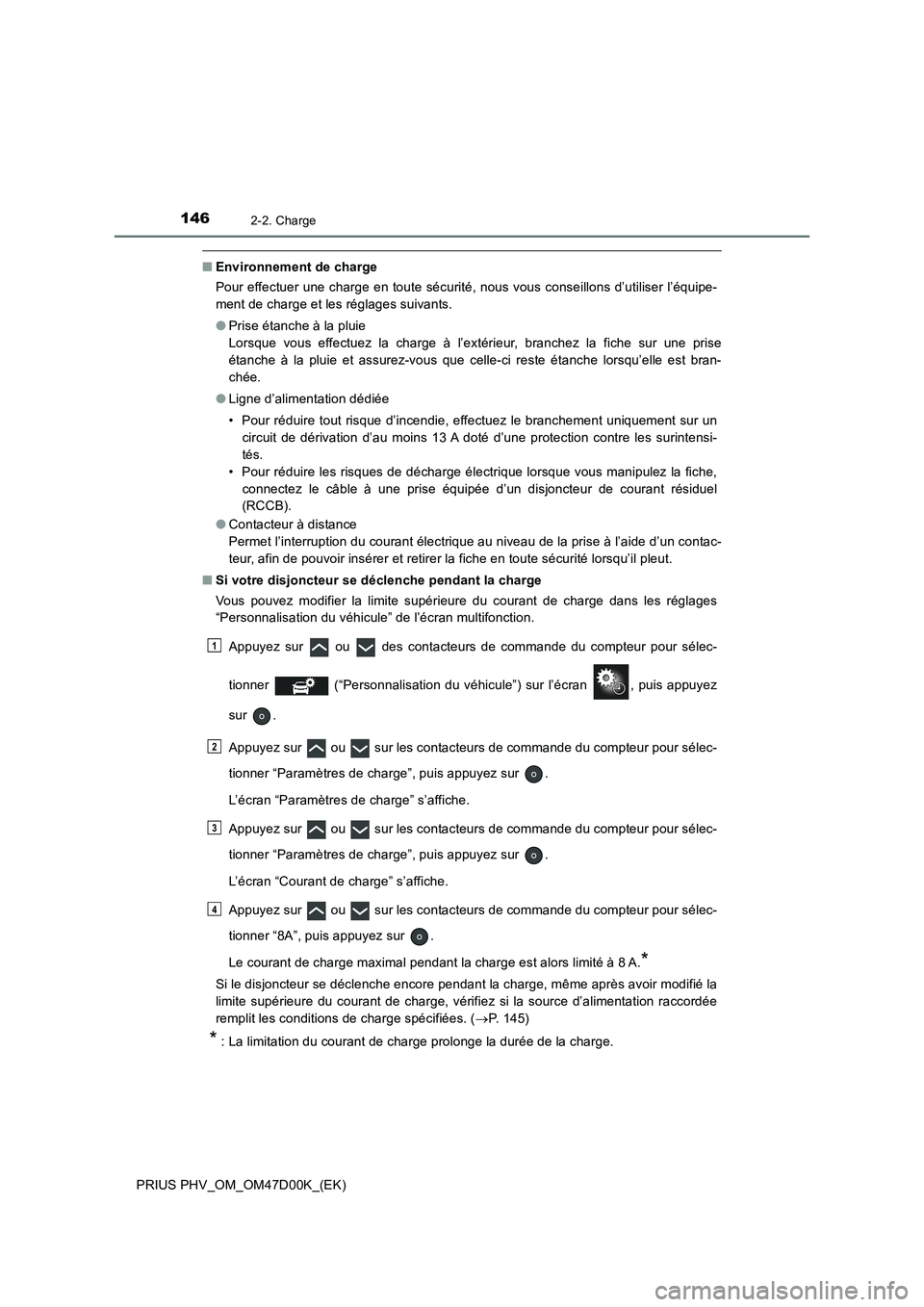

■Environnement de charge
Pour effectuer une charge en toute sécurité, nous vous conseillons d’utiliser l’équipe-
ment de charge et les réglages suivants.
●Prise étanche à la pluie
Lorsque vous effectuez la charge à l’extérieur, branchez la fiche sur une prise
étanche à la pluie et assurez-vous que celle-ci reste étanche lorsqu’elle est bran-
chée.
●Ligne d’alimentation dédiée
• Pour réduire tout risque d’incendie, effectuez le branchement uniquement sur un
circuit de dérivation d’au moins 13 A doté d’une protection contre les surintensi-
tés.
• Pour réduire les risques de décharge électrique lorsque vous manipulez la fiche,
connectez le câble à une prise équipée d’un disjoncteur de courant résiduel
(RCCB).
●Contacteur à distance
Permet l’interruption du courant électrique au niveau de la prise à l’aide d’un contac-
teur, afin de pouvoir insérer et retirer la fiche en toute sécurité lorsqu’il pleut.
■Si votre disjoncteur se déclenche pendant la charge
Vous pouvez modifier la limite supérieure du courant de charge dans les réglages
“Personnalisation du véhicule” de l’écran multifonction.
Appuyez sur ou des contacteurs de commande du compteur pour sélec-
tionner (“Personnalisation du véhicule”) sur l’écran , puis appuyez
sur .
Appuyez sur ou sur les contacteurs de commande du compteur pour sélec-
tionner “Paramètres de charge”, puis appuyez sur .
L’écran “Paramètres de charge” s’affiche.
Appuyez sur ou sur les contacteurs de commande du compteur pour sélec-
tionner “Paramètres de charge”, puis appuyez sur .
L’écran “Courant de charge” s’affiche.
Appuyez sur ou sur les contacteurs de commande du compteur pour sélec-
tionner “8A”, puis appuyez sur .
Le courant de charge maximal pendant la charge est alors limité à 8 A.
*
Si le disjoncteur se déclenche encore pendant la charge, même après avoir modifié la
limite supérieure du courant de charge, vérifiez si la source d’alimentation raccordée
remplit les conditions de charge spécifiées. (P. 1 4 5 )
* : La limitation du courant de charge prolonge la durée de la charge.
1
2
3
4

1472-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

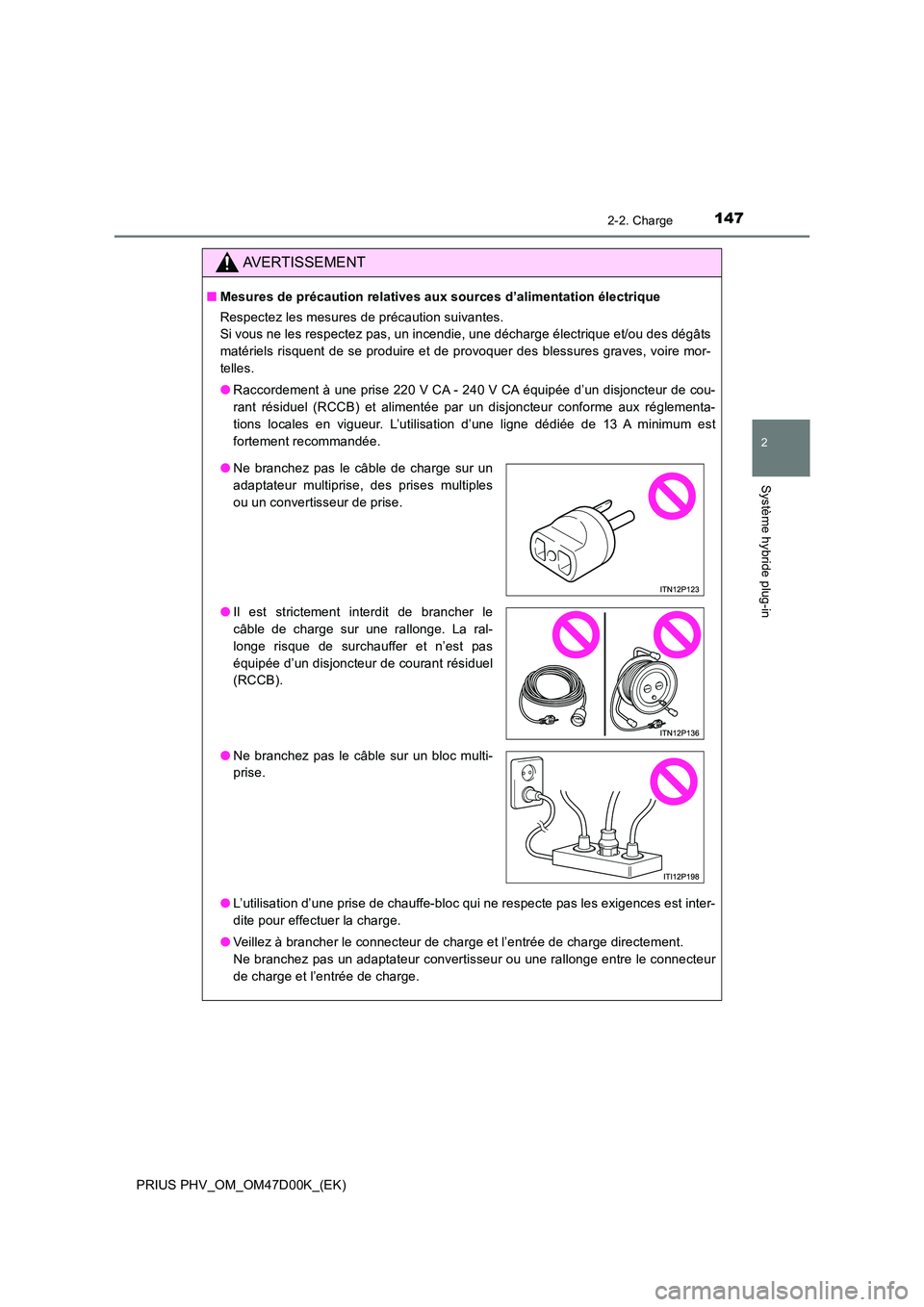

AVERTISSEMENT
■Mesures de précaution relatives aux sources d’alimentation électrique
Respectez les mesures de précaution suivantes.
Si vous ne les respectez pas, un incendie, une décharge électrique et/ou des dégâts
matériels risquent de se produire et de provoquer des blessures graves, voire mor-
telles.
● Raccordement à une prise 220 V CA - 240 V CA équipée d’un disjoncteur de cou-
rant résiduel (RCCB) et alimentée par un disjoncteur conforme aux réglementa-
tions locales en vigueur. L’utilisation d’une ligne dédiée de 13 A minimum est
fortement recommandée.
● L’utilisation d’une prise de chauffe-bloc qui ne respecte pas les exigences est inter-
dite pour effectuer la charge.
● Veillez à brancher le connecteur de charge et l’entrée de charge directement.
Ne branchez pas un adaptateur convertisseur ou une rallonge entre le connecteur
de charge et l’entrée de charge.
● Ne branchez pas le câble de charge sur un
adaptateur multiprise, des prises multiples
ou un convertisseur de prise.
● Il est strictement interdit de brancher le
câble de charge sur une rallonge. La ral-
longe risque de surchauffer et n’est pas
équipée d’un disjoncteur de courant résiduel
(RCCB).
● Ne branchez pas le câble sur un bloc multi-
prise.

1482-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)

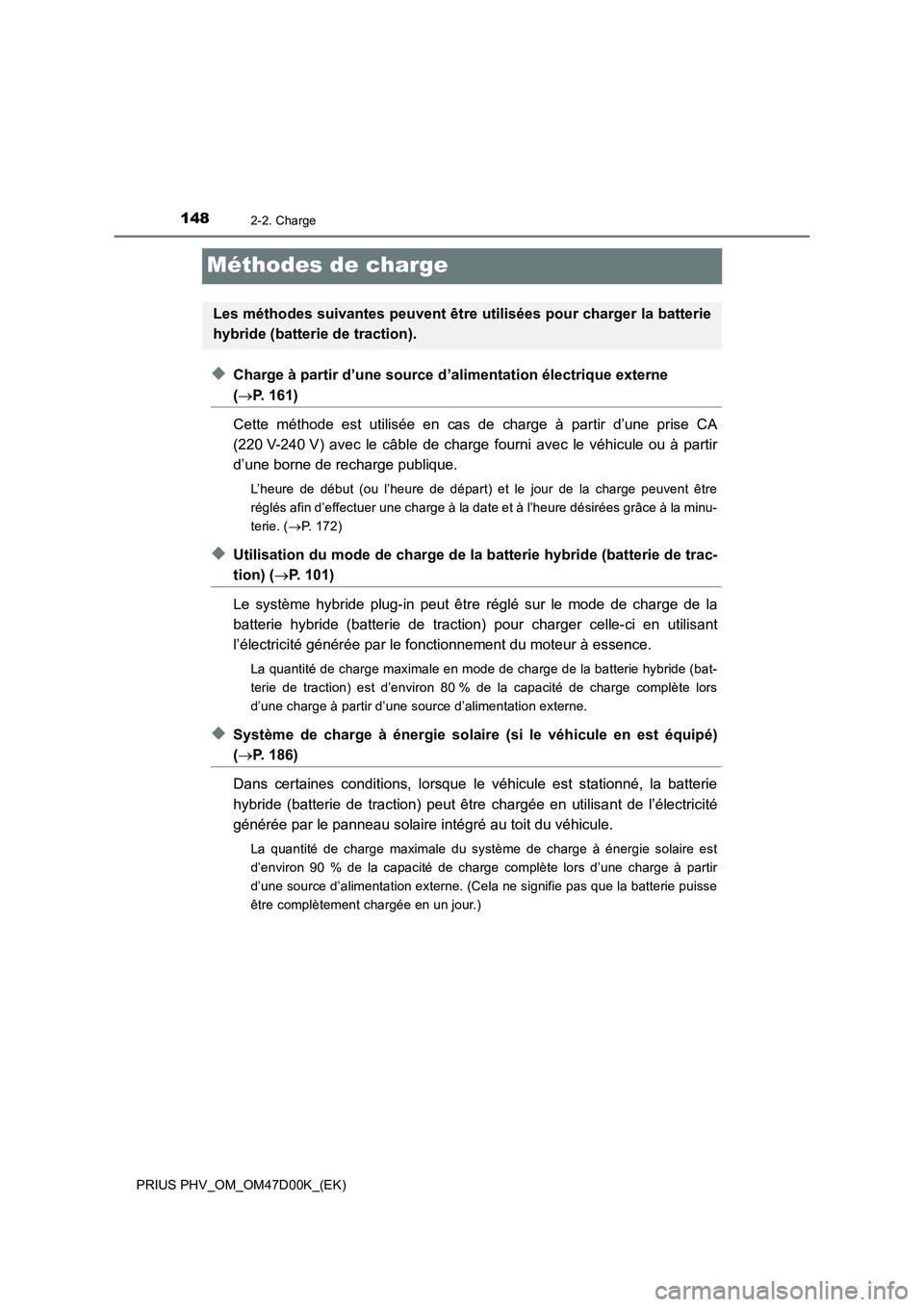

Méthodes de charge
◆Charge à partir d’une source d’alimentation électrique externe
(P. 161)
Cette méthode est utilisée en cas de charge à partir d’une prise CA
(220 V-240 V) avec le câble de charge fourni avec le véhicule ou à partir
d’une borne de recharge publique.
L’heure de début (ou l’heure de départ) et le jour de la charge peuvent être
réglés afin d’effectuer une charge à la date et à l’heure désirées grâce à la minu-
terie. (P. 172)
◆Utilisation du mode de charge de la batterie hybride (batterie de trac-
tion) (P. 101)
Le système hybride plug-in peut être réglé sur le mode de charge de la
batterie hybride (batterie de traction) pour charger celle-ci en utilisant
l’électricité générée par le fonctionnement du moteur à essence.
La quantité de charge maximale en mode de charge de la batterie hybride (bat-
terie de traction) est d’environ 80 % de la capacité de charge complète lors
d’une charge à partir d’une source d’alimentation externe.
◆Système de charge à énergie solaire (si le véhicule en est équipé)
(P. 186)
Dans certaines conditions, lorsque le véhicule est stationné, la batterie
hybride (batterie de traction) peut être chargée en utilisant de l’électricité
générée par le panneau solaire intégré au toit du véhicule.
La quantité de charge maximale du système de charge à énergie solaire est
d’environ 90 % de la capacité de charge complète lors d’une charge à partir
d’une source d’alimentation externe. (Cela ne signifie pas que la batterie puisse
être complètement chargée en un jour.)
Les méthodes suivantes peuvent être utilisées pour charger la batterie
hybride (batterie de traction).

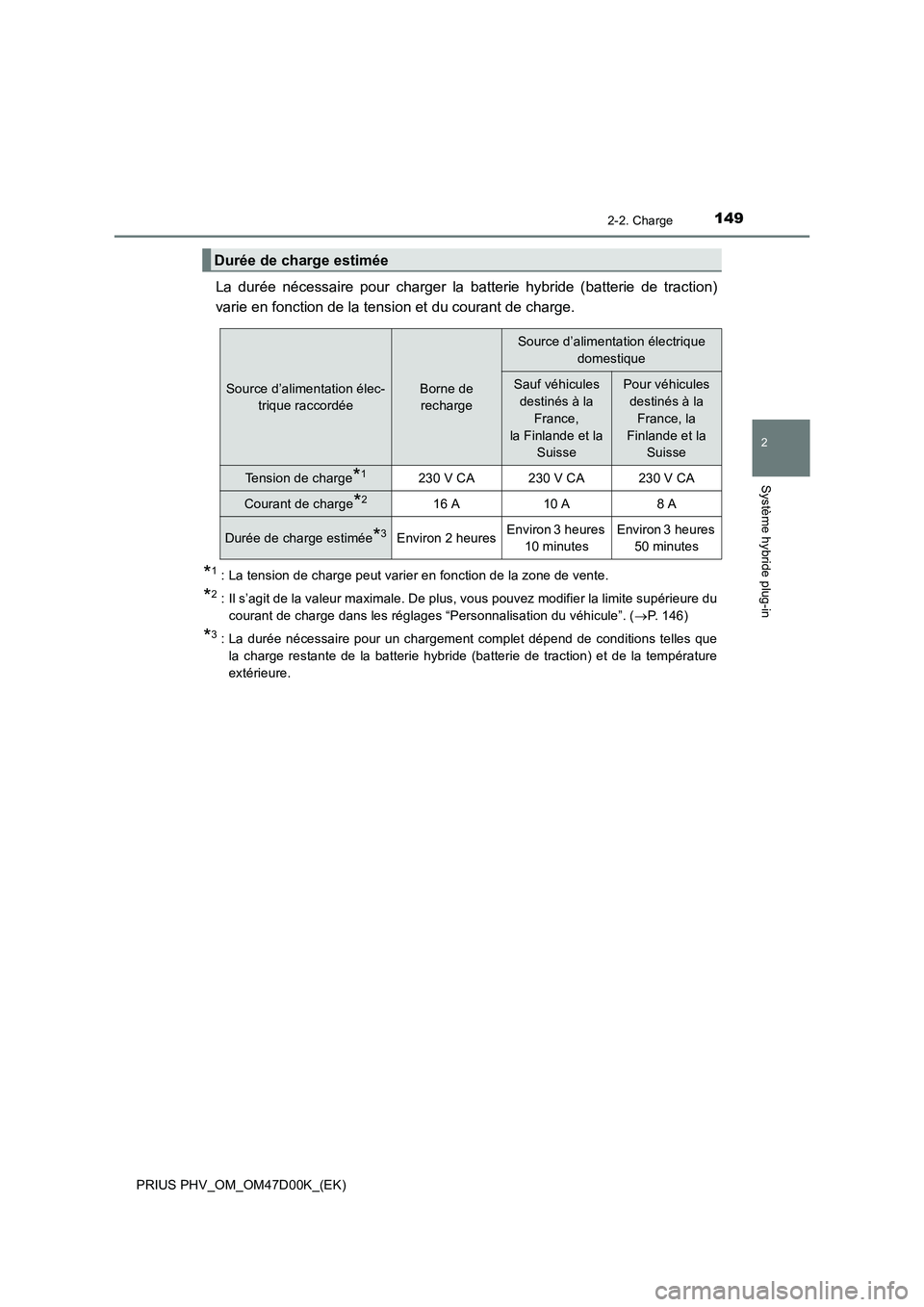

1492-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)
La durée nécessaire pour charger la batterie hybride (batterie de traction)
varie en fonction de la tension et du courant de charge.
*1 : La tension de charge peut varier en fonction de la zone de vente.
*2 : Il s’agit de la valeur maximale. De plus, vous pouvez modifier la limite supérieure du
courant de charge dans les réglages “Personnalisation du véhicule”. (P. 146)
*3 : La durée nécessaire pour un chargement complet dépend de conditions telles que
la charge restante de la batterie hybride (batterie de traction) et de la température
extérieure.
Durée de charge estimée
Source d’alimentation élec-
trique raccordéeBorne de
recharge
Source d’alimentation électrique
domestique
Sauf véhicules
destinés à la
France,
la Finlande et la
SuissePour véhicules
destinés à la
France, la
Finlande et la
Suisse
Tension de charge*1230 V CA230 V CA230 V CA
Courant de charge*216 A10 A8A
Durée de charge estimée*3Environ 2 heuresEnviron 3 heures
10 minutesEnviron 3 heures
50 minutes

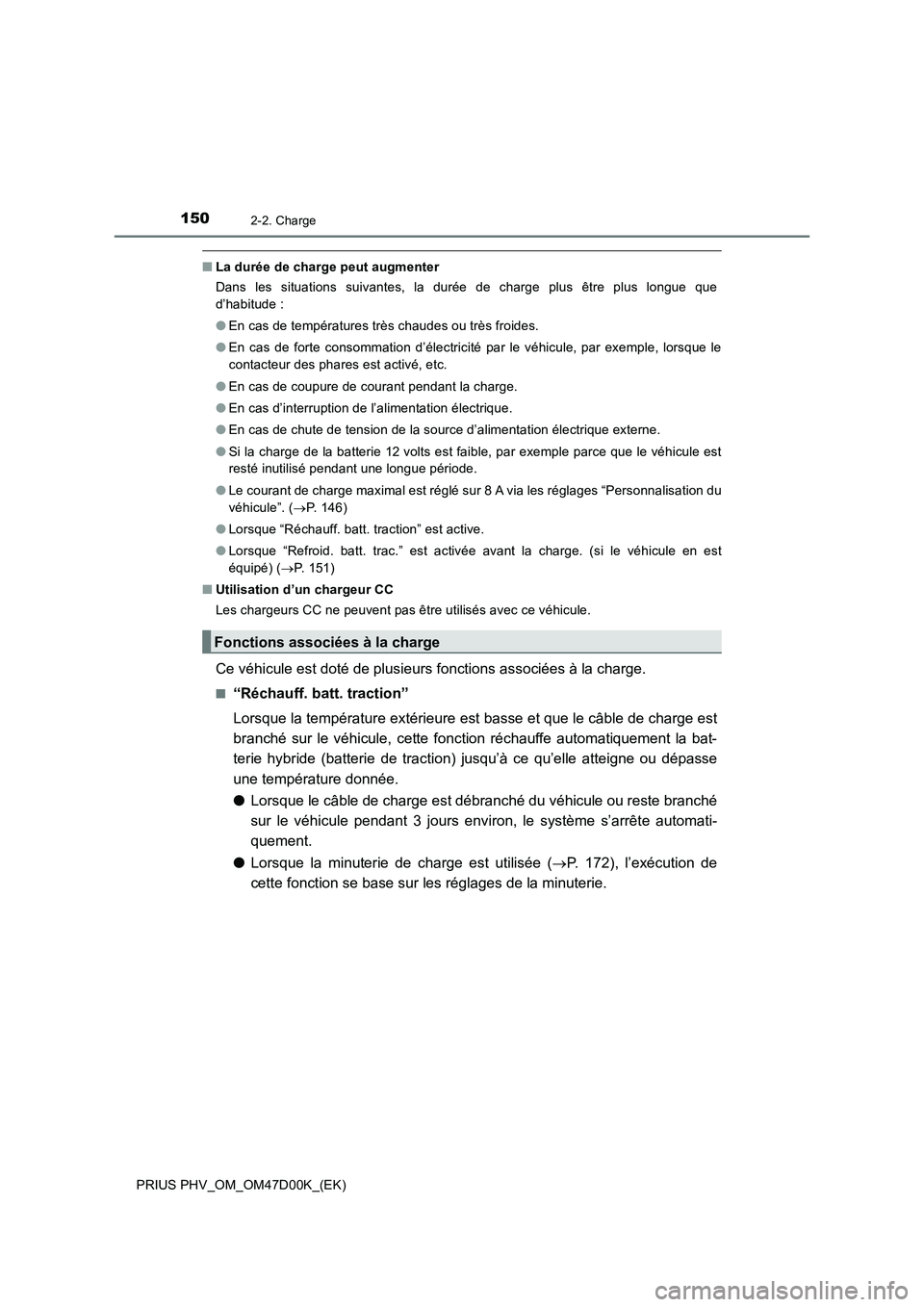

1502-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)
■La durée de charge peut augmenter
Dans les situations suivantes, la durée de charge plus être plus longue que
d’habitude :
●En cas de températures très chaudes ou très froides.
●En cas de forte consommation d’électricité par le véhicule, par exemple, lorsque le
contacteur des phares est activé, etc.
●En cas de coupure de courant pendant la charge.
●En cas d’interruption de l’alimentation électrique.
●En cas de chute de tension de la source d’alimentation électrique externe.
●Si la charge de la batterie 12 volts est faible, par exemple parce que le véhicule est
resté inutilisé pendant une longue période.
●Le courant de charge maximal est réglé sur 8 A via les réglages “Personnalisation du
véhicule”. (P. 146)
●Lorsque “Réchauff. batt. traction” est active.
●Lorsque “Refroid. batt. trac.” est activée avant la charge. (si le véhicule en est
équipé) (P. 151)
■Utilisation d’un chargeur CC
Les chargeurs CC ne peuvent pas être utilisés avec ce véhicule.
Ce véhicule est doté de plusieurs fonctions associées à la charge.
■“Réchauff. batt. traction”
Lorsque la température extérieure est basse et que le câble de charge est
branché sur le véhicule, cette fonction réchauffe automatiquement la bat-
terie hybride (batterie de traction) jusqu’à ce qu’elle atteigne ou dépasse
une température donnée.
●Lorsque le câble de charge est débranché du véhicule ou reste branché
sur le véhicule pendant 3 jours environ, le système s’arrête automati-
quement.
●Lorsque la minuterie de charge est utilisée (P. 172), l’exécution de
cette fonction se base sur les réglages de la minuterie.
Fonctions associées à la charge
