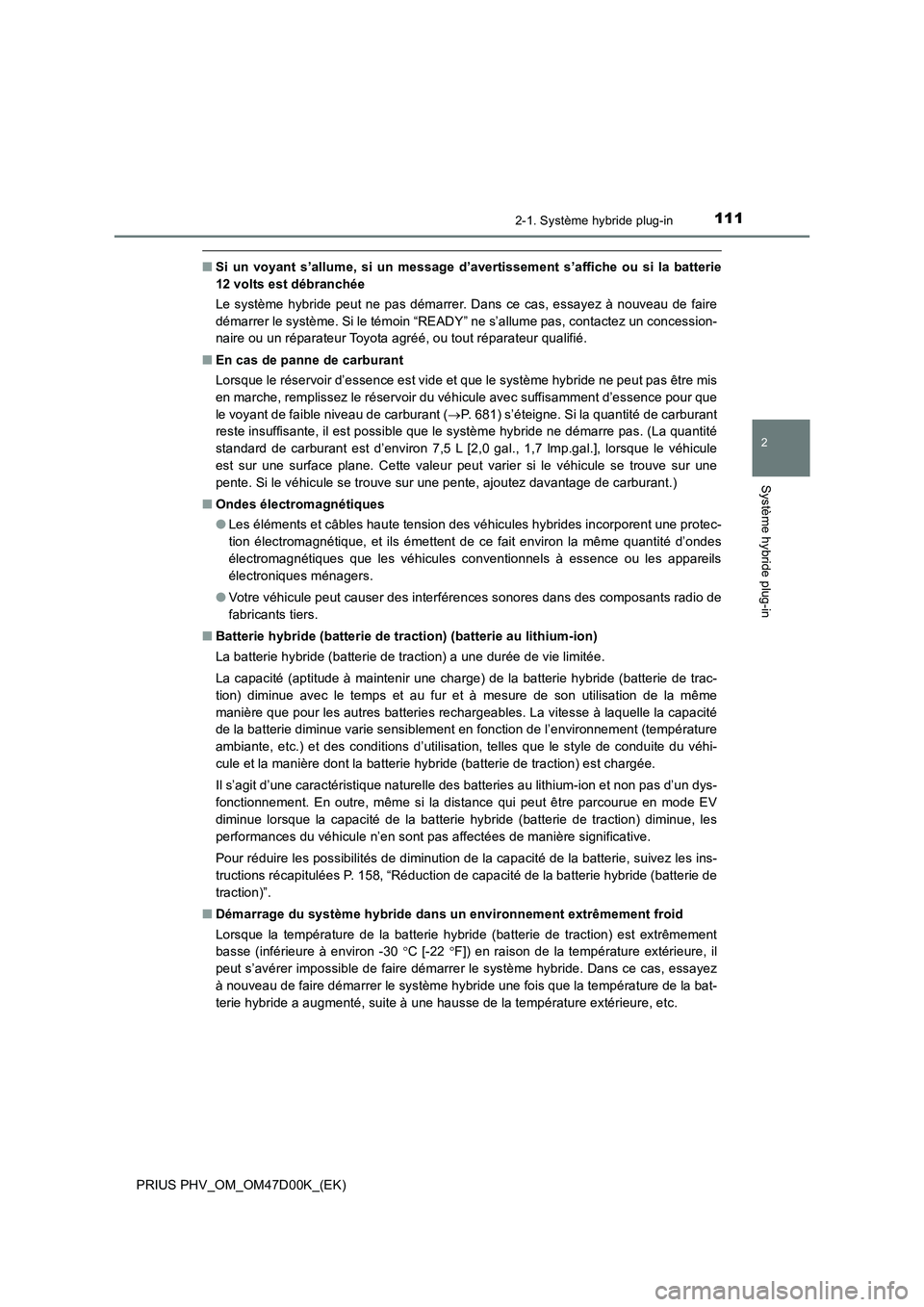

1112-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)
■Si un voyant s’allume, si un message d’avertissement s’affiche ou si la batterie
12 volts est débranchée
Le système hybride peut ne pas démarrer. Dans ce cas, essayez à nouveau de faire
démarrer le système. Si le témoin “READY” ne s’allume pas, contactez un concession-
naire ou un réparateur Toyota agréé, ou tout réparateur qualifié.
■En cas de panne de carburant
Lorsque le réservoir d’essence est vide et que le système hybride ne peut pas être mis
en marche, remplissez le réservoir du véhicule avec suffisamment d’essence pour que
le voyant de faible niveau de carburant (P. 681) s’éteigne. Si la quantité de carburant
reste insuffisante, il est possible que le système hybride ne démarre pas. (La quantité
standard de carburant est d’environ 7,5 L [2,0 gal., 1,7 lmp.gal.], lorsque le véhicule
est sur une surface plane. Cette valeur peut varier si le véhicule se trouve sur une
pente. Si le véhicule se trouve sur une pente, ajoutez davantage de carburant.)
■Ondes électromagnétiques
●Les éléments et câbles haute tension des véhicules hybrides incorporent une protec-
tion électromagnétique, et ils émettent de ce fait environ la même quantité d’ondes
électromagnétiques que les véhicules conventionnels à essence ou les appareils
électroniques ménagers.
●Votre véhicule peut causer des interférences sonores dans des composants radio de
fabricants tiers.
■Batterie hybride (batterie de traction) (batterie au lithium-ion)
La batterie hybride (batterie de traction) a une durée de vie limitée.
La capacité (aptitude à maintenir une charge) de la batterie hybride (batterie de trac-
tion) diminue avec le temps et au fur et à mesure de son utilisation de la même
manière que pour les autres batteries rechargeables. La vitesse à laquelle la capacité
de la batterie diminue varie sensiblement en fonction de l’environnement (température
ambiante, etc.) et des conditions d’utilisation, telles que le style de conduite du véhi-
cule et la manière dont la batterie hybride (batterie de traction) est chargée.
Il s’agit d’une caractéristique naturelle des batteries au lithium-ion et non pas d’un dys-
fonctionnement. En outre, même si la distance qui peut être parcourue en mode EV
diminue lorsque la capacité de la batterie hybride (batterie de traction) diminue, les
performances du véhicule n’en sont pas affectées de manière significative.
Pour réduire les possibilités de diminution de la capacité de la batterie, suivez les ins-
tructions récapitulées P. 158, “Réduction de capacité de la batterie hybride (batterie de
traction)”.
■Démarrage du système hybride dans un environnement extrêmement froid
Lorsque la température de la batterie hybride (batterie de traction) est extrêmement
basse (inférieure à environ -30 C [-22 F]) en raison de la température extérieure, il
peut s’avérer impossible de faire démarrer le système hybride. Dans ce cas, essayez
à nouveau de faire démarrer le système hybride une fois que la température de la bat-
terie hybride a augmenté, suite à une hausse de la température extérieure, etc.

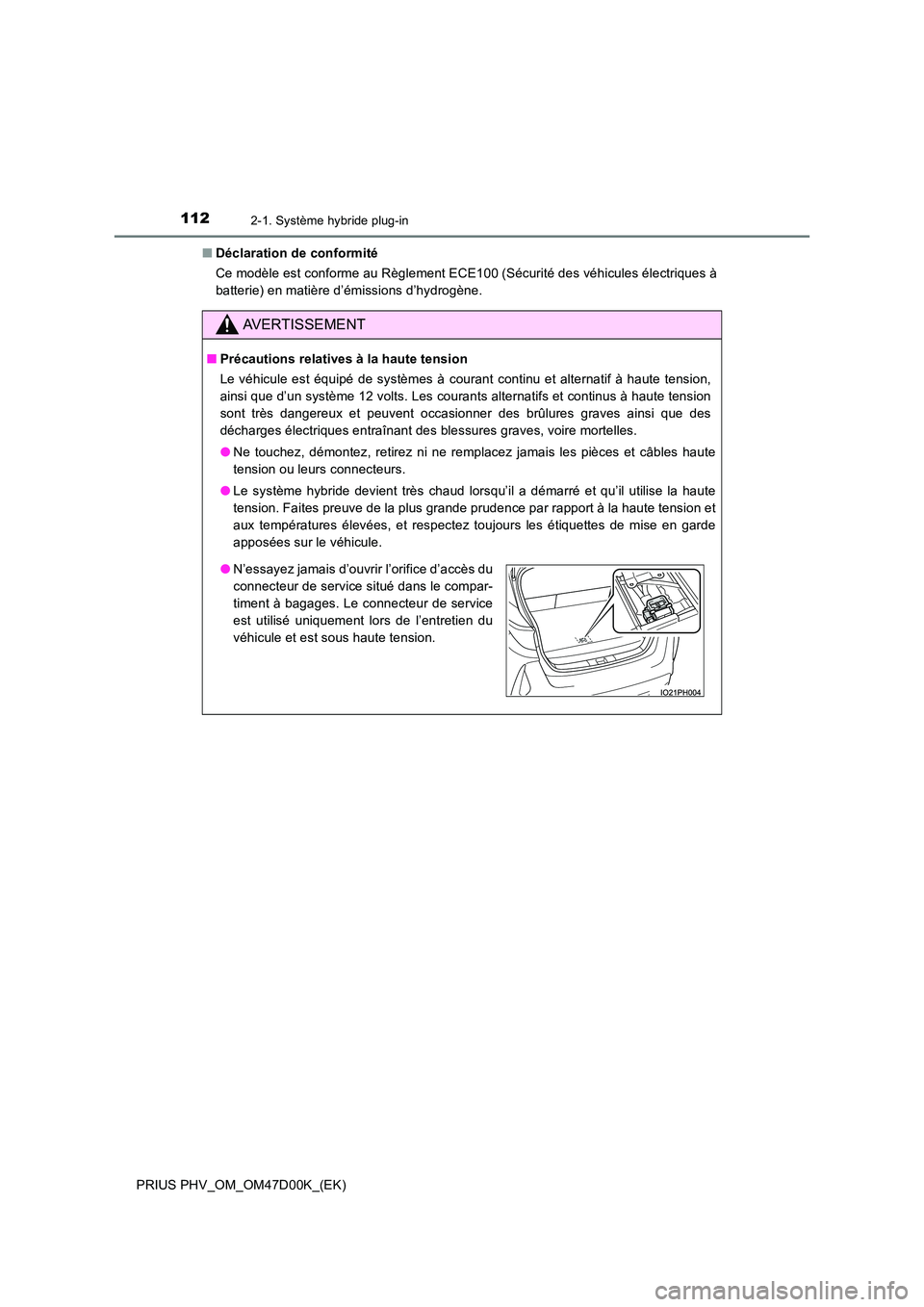

1122-1. Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)
■ Déclaration de conformité
Ce modèle est conforme au Règlement ECE100 (Sécurité des véhicules électriques à
batterie) en matière d’émissions d’hydrogène.
AVERTISSEMENT
■ Précautions relatives à la haute tension
Le véhicule est équipé de systèmes à courant continu et alternatif à haute tension,
ainsi que d’un système 12 volts. Les courants alternatifs et continus à haute tension
sont très dangereux et peuvent occasionner des brûlures graves ainsi que des
décharges électriques entraînant des blessures graves, voire mortelles.
● Ne touchez, démontez, retirez ni ne remplacez jamais les pièces et câbles haute
tension ou leurs connecteurs.
● Le système hybride devient très chaud lorsqu’il a démarré et qu’il utilise la haute
tension. Faites preuve de la plus grande prudence par rapport à la haute tension et
aux températures élevées, et respectez toujours les étiquettes de mise en garde
apposées sur le véhicule.
● N’essayez jamais d’ouvrir l’orifice d’accès du
connecteur de service situé dans le compar-
timent à bagages. Le connecteur de service
est utilisé uniquement lors de l’entretien du
véhicule et est sous haute tension.

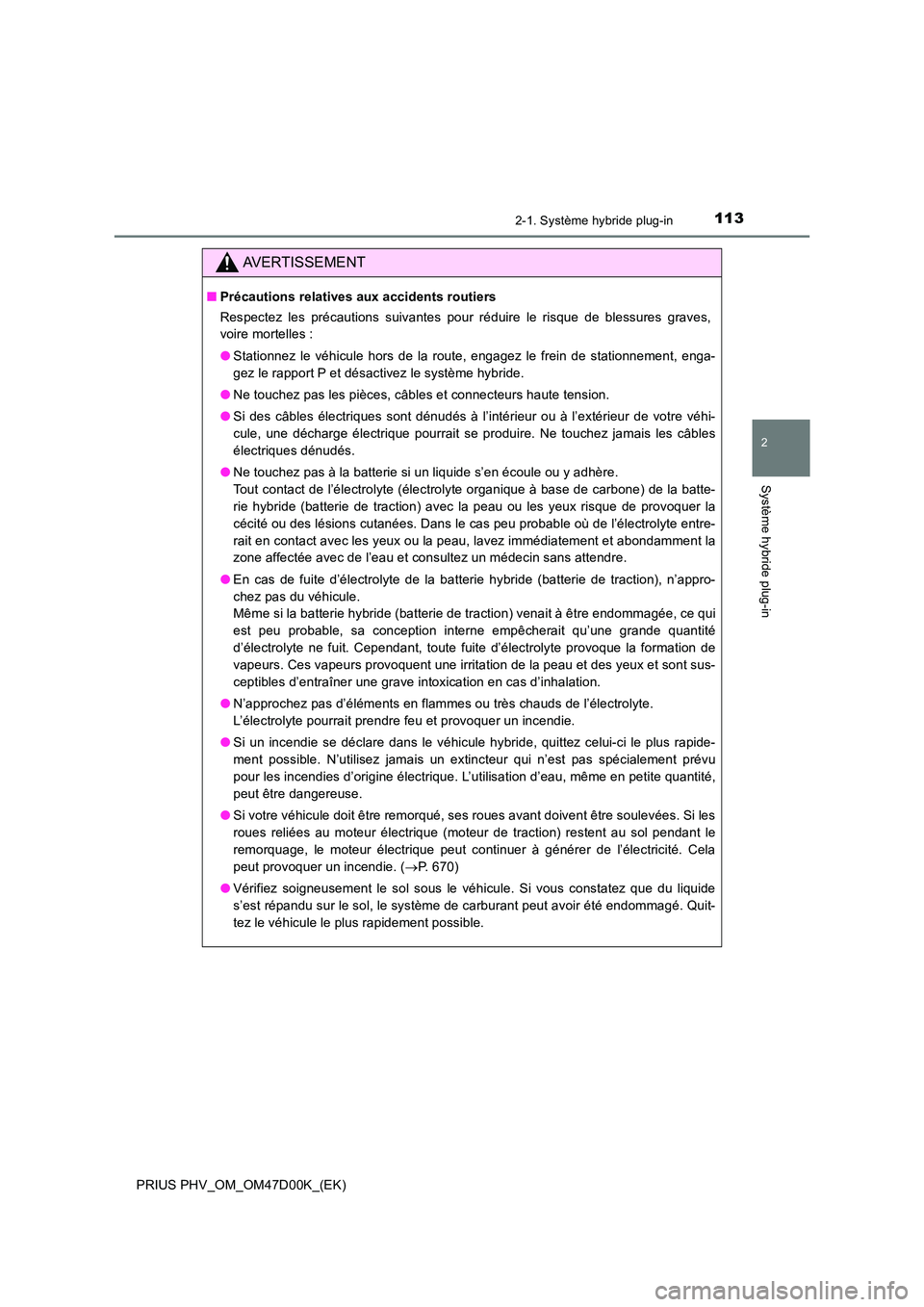

1132-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)
AVERTISSEMENT
■Précautions relatives aux accidents routiers
Respectez les précautions suivantes pour réduire le risque de blessures graves,
voire mortelles :
● Stationnez le véhicule hors de la route, engagez le frein de stationnement, enga-
gez le rapport P et désactivez le système hybride.
● Ne touchez pas les pièces, câbles et connecteurs haute tension.
● Si des câbles électriques sont dénudés à l’intérieur ou à l’extérieur de votre véhi-
cule, une décharge électrique pourrait se produire. Ne touchez jamais les câbles
électriques dénudés.
● Ne touchez pas à la batterie si un liquide s’en écoule ou y adhère.
Tout contact de l’électrolyte (électrolyte organique à base de carbone) de la batte-
rie hybride (batterie de traction) avec la peau ou les yeux risque de provoquer la
cécité ou des lésions cutanées. Dans le cas peu probable où de l’électrolyte entre-
rait en contact avec les yeux ou la peau, lavez immédiatement et abondamment la
zone affectée avec de l’eau et consultez un médecin sans attendre.
● En cas de fuite d’électrolyte de la batterie hybride (batterie de traction), n’appro-
chez pas du véhicule.
Même si la batterie hybride (batterie de traction) venait à être endommagée, ce qui
est peu probable, sa conception interne empêcherait qu’une grande quantité
d’électrolyte ne fuit. Cependant, toute fuite d’électrolyte provoque la formation de
vapeurs. Ces vapeurs provoquent une irritation de la peau et des yeux et sont sus-
ceptibles d’entraîner une grave intoxication en cas d’inhalation.
● N’approchez pas d’éléments en flammes ou très chauds de l’électrolyte.
L’électrolyte pourrait prendre feu et provoquer un incendie.
● Si un incendie se déclare dans le véhicule hybride, quittez celui-ci le plus rapide-
ment possible. N’utilisez jamais un extincteur qui n’est pas spécialement prévu
pour les incendies d’origine électrique. L’utilisation d’eau, même en petite quantité,
peut être dangereuse.
● Si votre véhicule doit être remorqué, ses roues avant doivent être soulevées. Si les
roues reliées au moteur électrique (moteur de traction) restent au sol pendant le
remorquage, le moteur électrique peut continuer à générer de l’électricité. Cela
peut provoquer un incendie. ( P. 670)
● Vérifiez soigneusement le sol sous le véhicule. Si vous constatez que du liquide
s’est répandu sur le sol, le système de carburant peut avoir été endommagé. Quit-
tez le véhicule le plus rapidement possible.

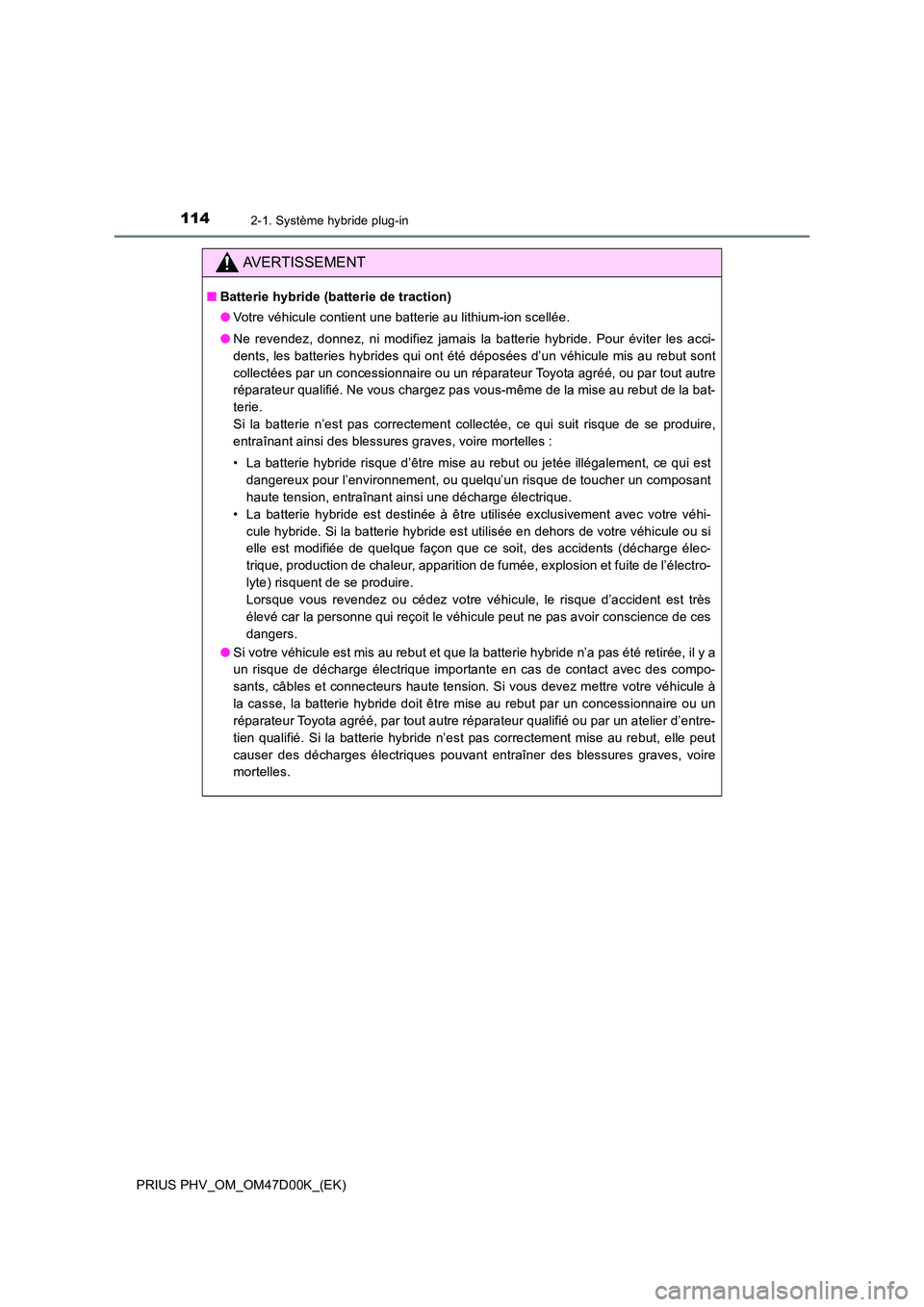

1142-1. Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)
AVERTISSEMENT
■Batterie hybride (batterie de traction)
● Votre véhicule contient une batterie au lithium-ion scellée.
● Ne revendez, donnez, ni modifiez jamais la batterie hybride. Pour éviter les acci-
dents, les batteries hybrides qui ont été déposées d’un véhicule mis au rebut sont
collectées par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié. Ne vous chargez pas vous-même de la mise au rebut de la bat-
terie.
Si la batterie n’est pas correctement collectée, ce qui suit risque de se produire,
entraînant ainsi des blessures graves, voire mortelles :
• La batterie hybride risque d’être mise au rebut ou jetée illégalement, ce qui est
dangereux pour l’environnement, ou quelqu’un risque de toucher un composant
haute tension, entraînant ainsi une décharge électrique.
• La batterie hybride est destinée à être utilisée exclusivement avec votre véhi-
cule hybride. Si la batterie hybride est utilisée en dehors de votre véhicule ou si
elle est modifiée de quelque façon que ce soit, des accidents (décharge élec-
trique, production de chaleur, apparition de fumée, explosion et fuite de l’électro-
lyte) risquent de se produire.
Lorsque vous revendez ou cédez votre véhicule, le risque d’accident est très
élevé car la personne qui reçoit le véhicule peut ne pas avoir conscience de ces
dangers.
● Si votre véhicule est mis au rebut et que la batterie hybride n’a pas été retirée, il y a
un risque de décharge électrique importante en cas de contact avec des compo-
sants, câbles et connecteurs haute tension. Si vous devez mettre votre véhicule à
la casse, la batterie hybride doit être mise au rebut par un concessionnaire ou un
réparateur Toyota agréé, par tout autre réparateur qualifié ou par un atelier d’entre-
tien qualifié. Si la batterie hybride n’est pas correctement mise au rebut, elle peut
causer des décharges électriques pouvant entraîner des blessures graves, voire
mortelles.

1152-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)
NOTE
■Bouches de ventilation de la batterie hybride (batterie de traction)
● Vérifiez que la bouche d’admission d’air n’est obstruée par aucun obstacle comme
une housse de siège, un couvercle en plastique ou des bagages. La batterie
hybride (batterie de traction) risque de surchauffer et d’être endommagée.
● Lorsque de la poussière, etc. s’est accumulée sur la bouche d’admission d’air, net-
toyez celle-ci à l’aide d’un aspirateur pour éviter toute obstruction.
● N’humidifiez pas ou ne laissez pas de corps étrangers pénétrer dans les bouches
de ventilation, car ceci peut causer un court-circuit et endommager la batterie
hybride (batterie de traction).
● Ne transportez pas de gros volumes d’eau, comme des bouteilles de refroidisseur
d’eau, dans le véhicule. Si de l’eau se répand sur la batterie hybride (batterie de
traction), celle-ci pourrait être endommagée. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur quali-
fié.
● Un filtre est installé sur la bouche d’admission d’air. Lorsque ce filtre demeure visi-
blement sale, même après avoir nettoyé la bouche d’admission d’air, il est recom-
mandé de nettoyer le filtre ou de le remplacer. Pour le nettoyage du filtre, reportez-
vous à la P. 586.
■ Note concernant le carburant
● En ce qui concerne les véhicules hybrides plug-in, le carburant est susceptible de
rester pendant une période prolongée dans le réservoir et sa qualité peut se trou-
ver modifiée en fonction de l’utilisation du véhicule. Ajoutez au moins 20 L (5,3 gal.,
4,4 Imp.gal.) de carburant dans le réservoir tous les 12 mois (ajoutez au moins
20 L [5,3 gal., 4,4 Imp.gal.] au total sur une période de 12 mois), sinon les compo-
sants du système de carburant ou du moteur à essence risquent d’être affectés.
● Si le véhicule n’a pas été réapprovisionné en carburant pendant une certaine durée
et s’il est possible que la qualité du carburant restant dans le réservoir ait été alté-
rée, le message “Il n’y a pas eu d’ajout récent de carburant. Ajoutez du carburant.”
s’affiche sur l’écran multifonction lorsque le contacteur d’alimentation est mis en
mode ON. Si ce message s’affiche, faites immédiatement le plein du véhicule.

1162-1. Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)
Conseils de conduite du véhicule hybride plug-in
◆Utilisation efficace du mode EV et du mode HV
Le fait de privilégier le mode EV pour conduire en ville et le mode HV pour
conduire sur route (ou sur autoroute) peut vous permettre d’économiser du
carburant et de l’électricité. (P. 100)
◆Utilisation du mode EV City
En mode EV City, la puissance du moteur est limitée et le fonctionnement
du moteur à essence peut ainsi être réduit au minimum. Le véhicule peut
par conséquent être conduit uniquement avec le moteur électrique (moteur
de traction) en zones urbaines, etc. (P. 100)
◆Utilisation du mode de conduite Eco
En mode de conduite Eco, le couple correspondant au degré d’enfonce-
ment de la pédale d’accélérateur peut être généré plus en douceur que
dans d’autres conditions. En outre, le fonctionnement du système de cli-
matisation (chauffage/refroidissement) est limité, ce qui améliore l’écono-
mie de carburant et d’électricité. (P. 443)
◆Utilisation de l’indicateur de système hybride
Pour adopter une conduite respectueuse de l’environnement, veillez à
maintenir l’indicateur de système hybride dans la zone Eco. (P. 232)
◆Fonctionnement du rapport engagé
Engagez le rapport D pour vous arrêter à un feu de signalisation, ou
conduire dans un trafic dense, etc. Engagez le rapport P pour le stationne-
ment. Lorsque vous utilisez la position N, cela ne favorise pas l’économie
de carburant. En position N, le moteur à essence fonctionne, mais sans
générer de puissance électrique. De même, l’utilisation du système de cli-
matisation, etc., consomme la puissance de la batterie hybride (batterie de
traction).
Pour une conduite économique et écologique, prêtez attention aux élé-
ments suivants :

1172-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

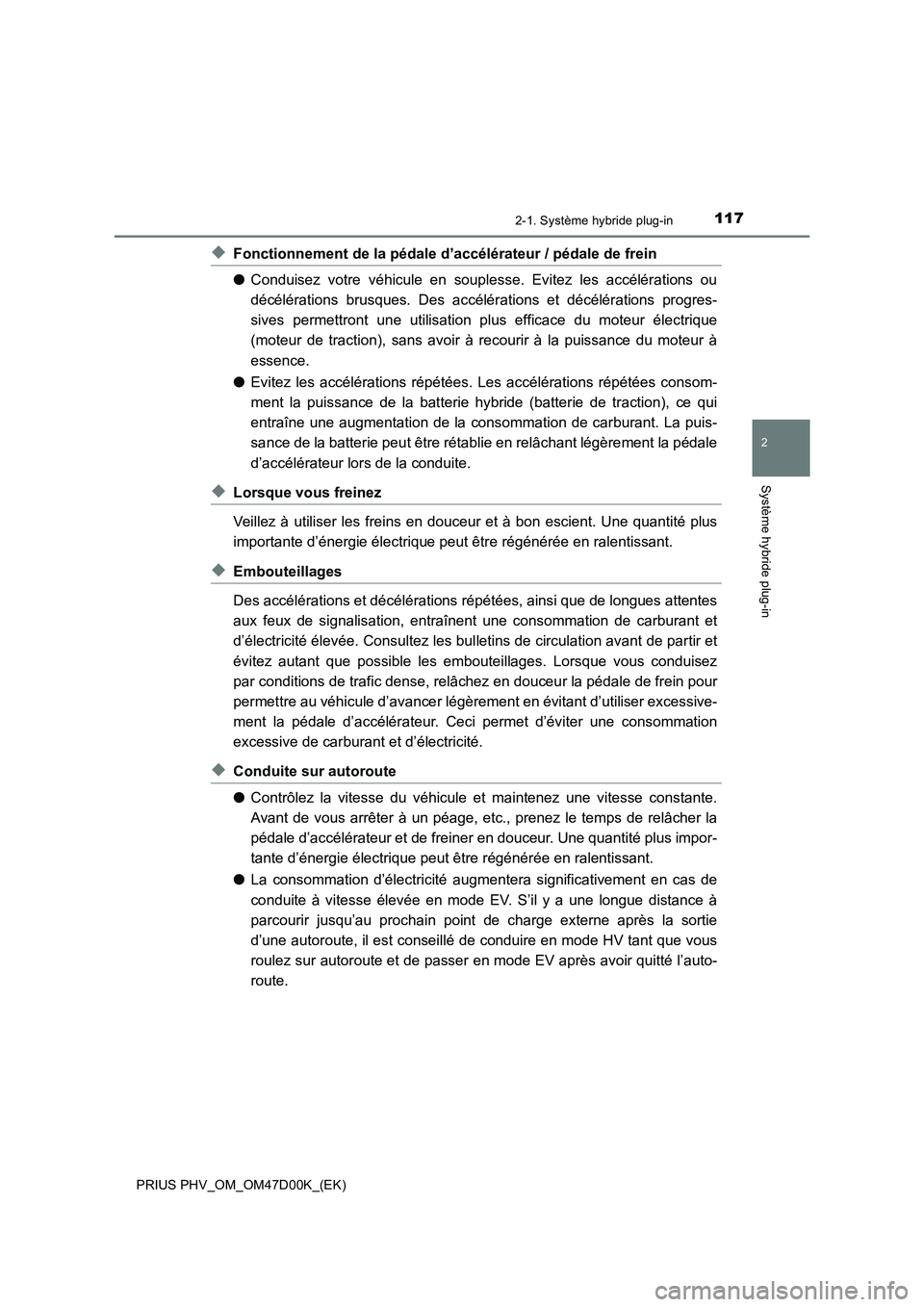

◆Fonctionnement de la pédale d’accélérateur / pédale de frein
●Conduisez votre véhicule en souplesse. Evitez les accélérations ou
décélérations brusques. Des accélérations et décélérations progres-
sives permettront une utilisation plus efficace du moteur électrique
(moteur de traction), sans avoir à recourir à la puissance du moteur à
essence.
●Evitez les accélérations répétées. Les accélérations répétées consom-
ment la puissance de la batterie hybride (batterie de traction), ce qui
entraîne une augmentation de la consommation de carburant. La puis-
sance de la batterie peut être rétablie en relâchant légèrement la pédale
d’accélérateur lors de la conduite.
◆Lorsque vous freinez
Veillez à utiliser les freins en douceur et à bon escient. Une quantité plus
importante d’énergie électrique peut être régénérée en ralentissant.
◆Embouteillages
Des accélérations et décélérations répétées, ainsi que de longues attentes
aux feux de signalisation, entraînent une consommation de carburant et
d’électricité élevée. Consultez les bulletins de circulation avant de partir et
évitez autant que possible les embouteillages. Lorsque vous conduisez
par conditions de trafic dense, relâchez en douceur la pédale de frein pour
permettre au véhicule d’avancer légèrement en évitant d’utiliser excessive-
ment la pédale d’accélérateur. Ceci permet d’éviter une consommation
excessive de carburant et d’électricité.
◆Conduite sur autoroute
●Contrôlez la vitesse du véhicule et maintenez une vitesse constante.
Avant de vous arrêter à un péage, etc., prenez le temps de relâcher la
pédale d’accélérateur et de freiner en douceur. Une quantité plus impor-
tante d’énergie électrique peut être régénérée en ralentissant.
●La consommation d’électricité augmentera significativement en cas de
conduite à vitesse élevée en mode EV. S’il y a une longue distance à
parcourir jusqu’au prochain point de charge externe après la sortie
d’une autoroute, il est conseillé de conduire en mode HV tant que vous
roulez sur autoroute et de passer en mode EV après avoir quitté l’auto-
route.

1182-1. Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

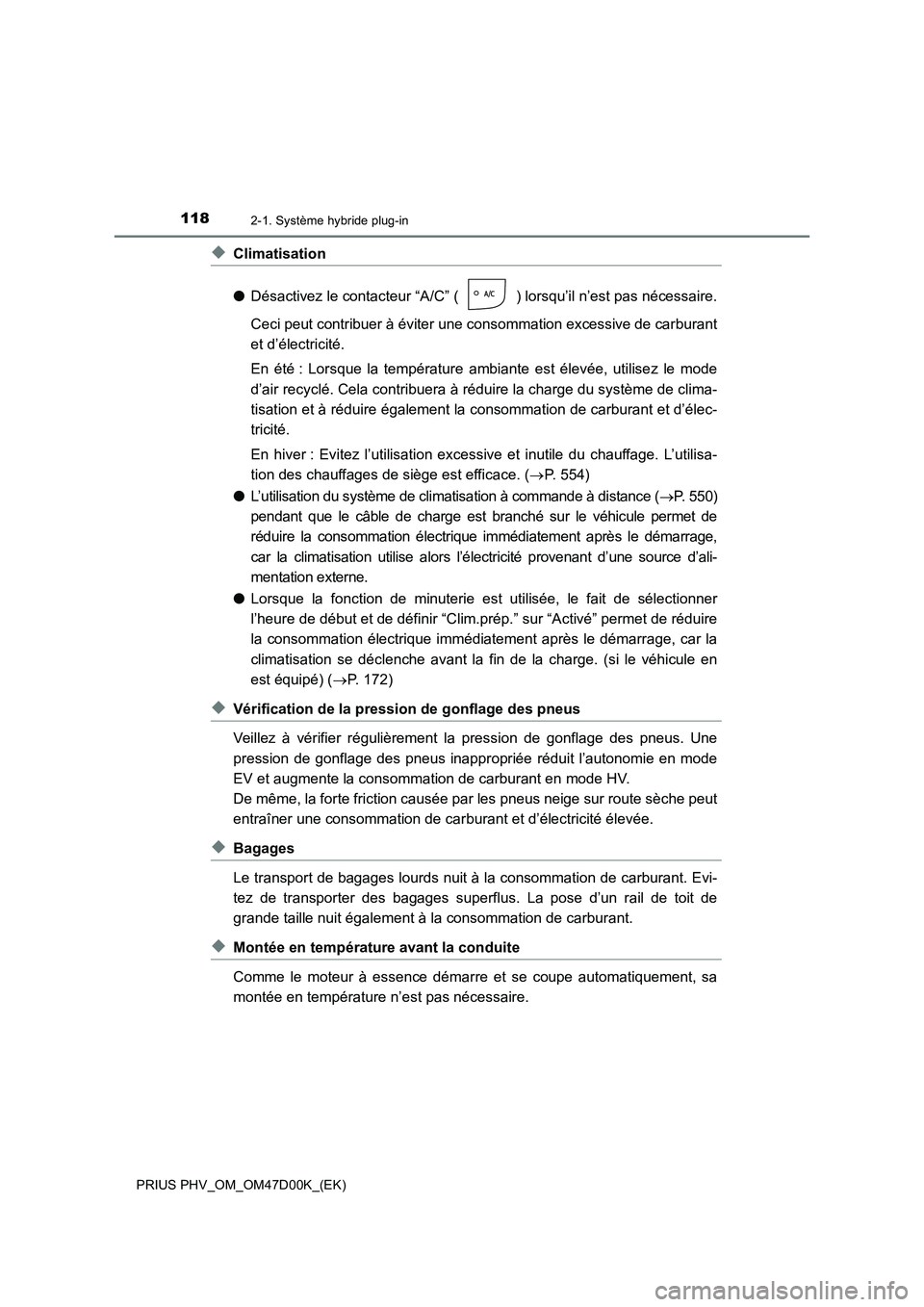

◆Climatisation
●Désactivez le contacteur “A/C” ( ) lorsqu’il n’est pas nécessaire.
Ceci peut contribuer à éviter une consommation excessive de carburant
et d’électricité.
En été : Lorsque la température ambiante est élevée, utilisez le mode
d’air recyclé. Cela contribuera à réduire la charge du système de clima-
tisation et à réduire également la consommation de carburant et d’élec-
tricité.
En hiver : Evitez l’utilisation excessive et inutile du chauffage. L’utilisa-
tion des chauffages de siège est efficace. (P. 554)
●L’utilisation du système de climatisation à commande à distance (P. 5 5 0 )
pendant que le câble de charge est branché sur le véhicule permet de
réduire la consommation électrique immédiatement après le démarrage,
car la climatisation utilise alors l’électricité provenant d’une source d’ali-
mentation externe.
●Lorsque la fonction de minuterie est utilisée, le fait de sélectionner
l’heure de début et de définir “Clim.prép.” sur “Activé” permet de réduire
la consommation électrique immédiatement après le démarrage, car la
climatisation se déclenche avant la fin de la charge. (si le véhicule en
est équipé) (P. 172)
◆Vérification de la pression de gonflage des pneus
Veillez à vérifier régulièrement la pression de gonflage des pneus. Une
pression de gonflage des pneus inappropriée réduit l’autonomie en mode
EV et augmente la consommation de carburant en mode HV.
De même, la forte friction causée par les pneus neige sur route sèche peut
entraîner une consommation de carburant et d’électricité élevée.
◆Bagages
Le transport de bagages lourds nuit à la consommation de carburant. Evi-
tez de transporter des bagages superflus. La pose d’un rail de toit de
grande taille nuit également à la consommation de carburant.
◆Montée en température avant la conduite
Comme le moteur à essence démarre et se coupe automatiquement, sa
montée en température n’est pas nécessaire.

119
2
2-1. Système hybride plug-in
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

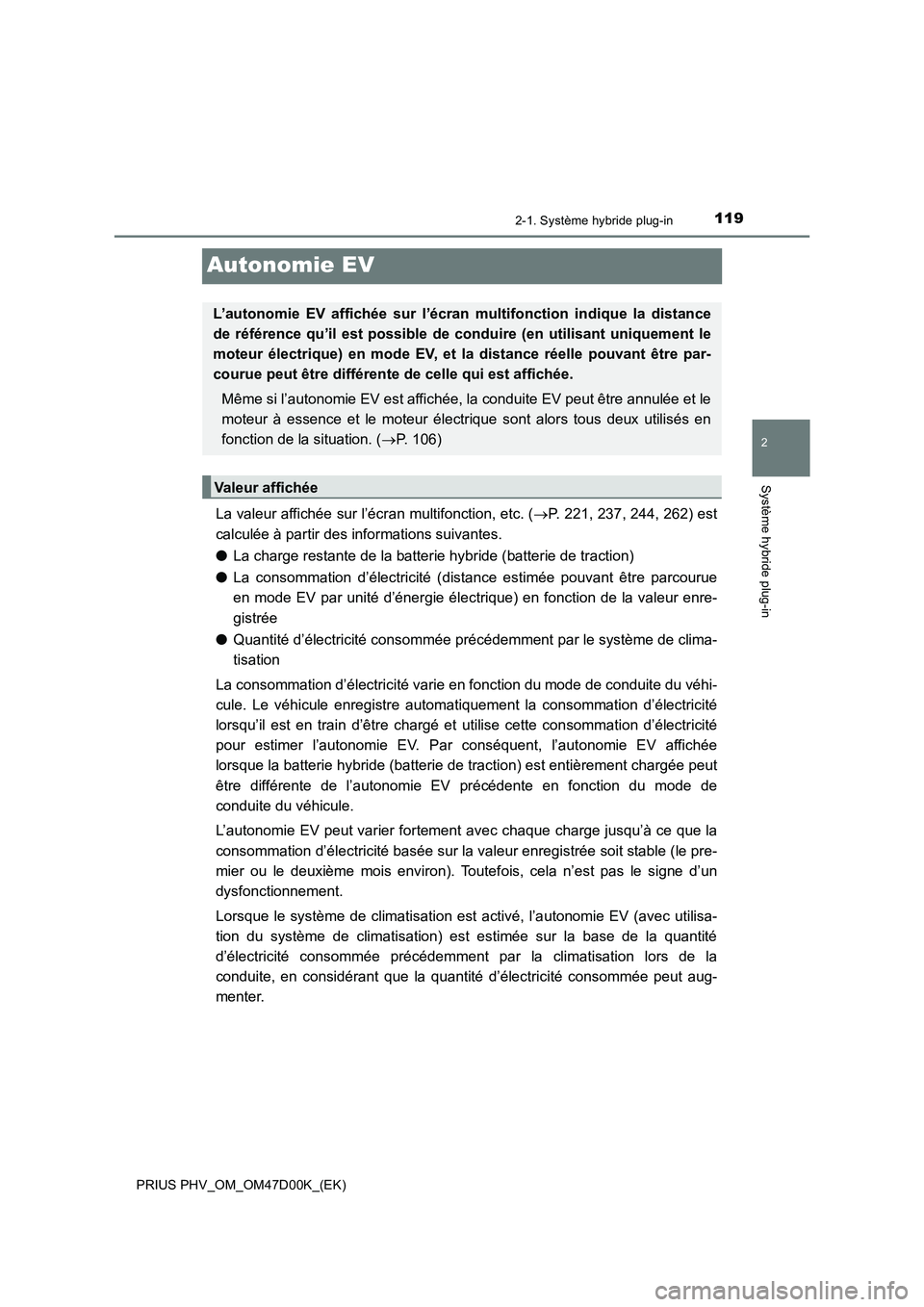

Autonomie EV
La valeur affichée sur l’écran multifonction, etc. (P. 221, 237, 244, 262) est
calculée à partir des informations suivantes.
●La charge restante de la batterie hybride (batterie de traction)
●La consommation d’électricité (distance estimée pouvant être parcourue
en mode EV par unité d’énergie électrique) en fonction de la valeur enre-
gistrée
●Quantité d’électricité consommée précédemment par le système de clima-
tisation
La consommation d’électricité varie en fonction du mode de conduite du véhi-
cule. Le véhicule enregistre automatiquement la consommation d’électricité
lorsqu’il est en train d’être chargé et utilise cette consommation d’électricité
pour estimer l’autonomie EV. Par conséquent, l’autonomie EV affichée
lorsque la batterie hybride (batterie de traction) est entièrement chargée peut
être différente de l’autonomie EV précédente en fonction du mode de
conduite du véhicule.
L’autonomie EV peut varier fortement avec chaque charge jusqu’à ce que la
consommation d’électricité basée sur la valeur enregistrée soit stable (le pre-
mier ou le deuxième mois environ). Toutefois, cela n’est pas le signe d’un
dysfonctionnement.
Lorsque le système de climatisation est activé, l’autonomie EV (avec utilisa-
tion du système de climatisation) est estimée sur la base de la quantité
d’électricité consommée précédemment par la climatisation lors de la
conduite, en considérant que la quantité d’électricité consommée peut aug-
menter.
L’autonomie EV affichée sur l’écran multifonction indique la distance
de référence qu’il est possible de conduire (en utilisant uniquement le
moteur électrique) en mode EV, et la distance réelle pouvant être par-
courue peut être différente de celle qui est affichée.
Même si l’autonomie EV est affichée, la conduite EV peut être annulée et le
moteur à essence et le moteur électrique sont alors tous deux utilisés en
fonction de la situation. (P. 106)
Valeur affichée

1202-1. Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

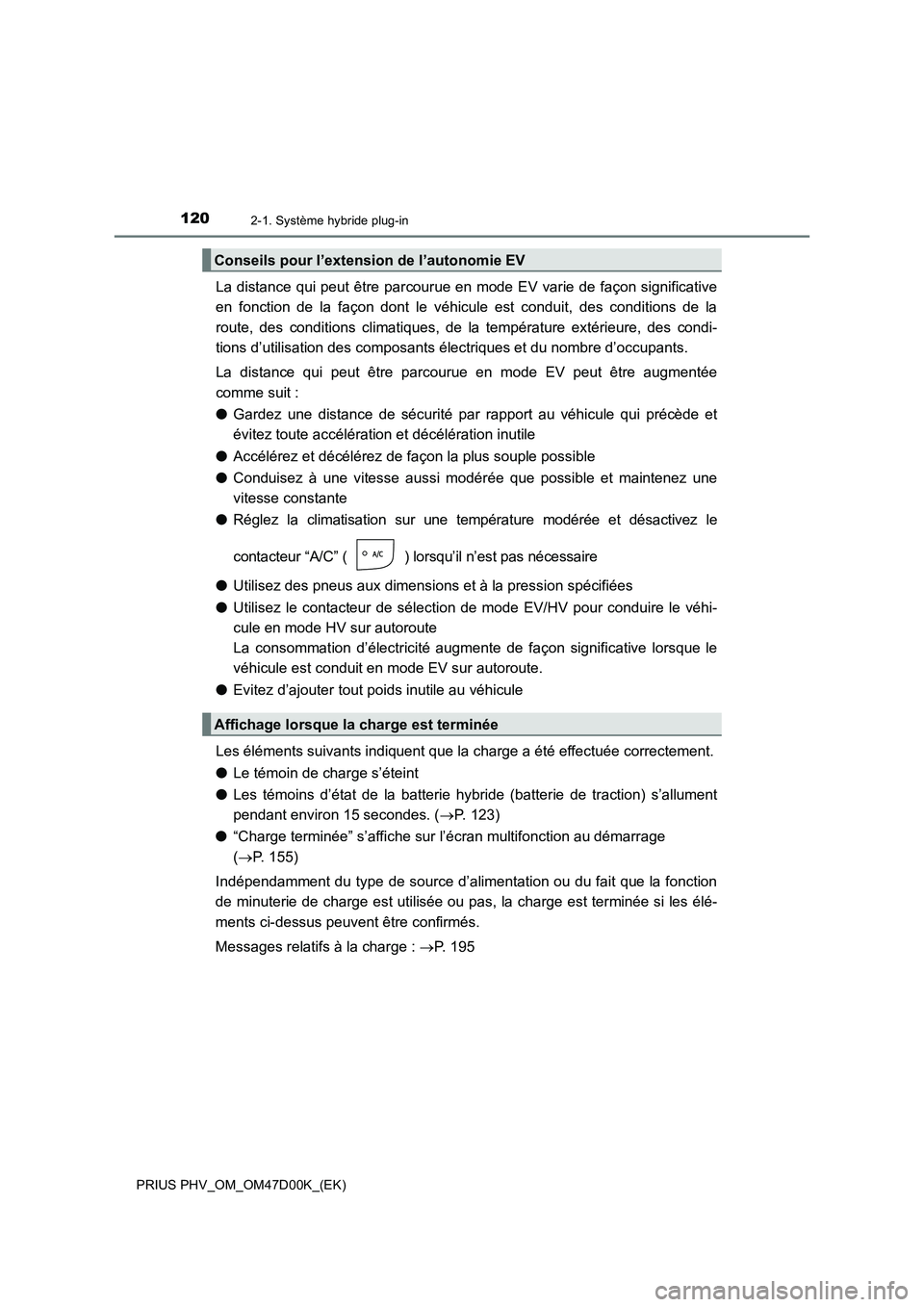

La distance qui peut être parcourue en mode EV varie de façon significative
en fonction de la façon dont le véhicule est conduit, des conditions de la
route, des conditions climatiques, de la température extérieure, des condi-
tions d’utilisation des composants électriques et du nombre d’occupants.
La distance qui peut être parcourue en mode EV peut être augmentée
comme suit :
●Gardez une distance de sécurité par rapport au véhicule qui précède et
évitez toute accélération et décélération inutile
●Accélérez et décélérez de façon la plus souple possible
●Conduisez à une vitesse aussi modérée que possible et maintenez une
vitesse constante
●
Réglez la climatisation sur une température modérée et désactivez le
contacteur “A/C” ( ) lorsqu’il n’est pas nécessaire
●Utilisez des pneus aux dimensions et à la pression spécifiées
●Utilisez le contacteur de sélection de mode EV/HV pour conduire le véhi-
cule en mode HV sur autoroute
La consommation d’électricité augmente de façon significative lorsque le
véhicule est conduit en mode EV sur autoroute.
●Evitez d’ajouter tout poids inutile au véhicule
Les éléments suivants indiquent que la charge a été effectuée correctement.
●Le témoin de charge s’éteint
●Les témoins d’état de la batterie hybride (batterie de traction) s’allument
pendant environ 15 secondes. (P. 123)
●“Charge terminée” s’affiche sur l’écran multifonction au démarrage
(P. 155)
Indépendamment du type de source d’alimentation ou du fait que la fonction
de minuterie de charge est utilisée ou pas, la charge est terminée si les élé-
ments ci-dessus peuvent être confirmés.
Messages relatifs à la charge : P. 195
Conseils pour l’extension de l’autonomie EV
Affichage lorsque la charge est terminée
