1312-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

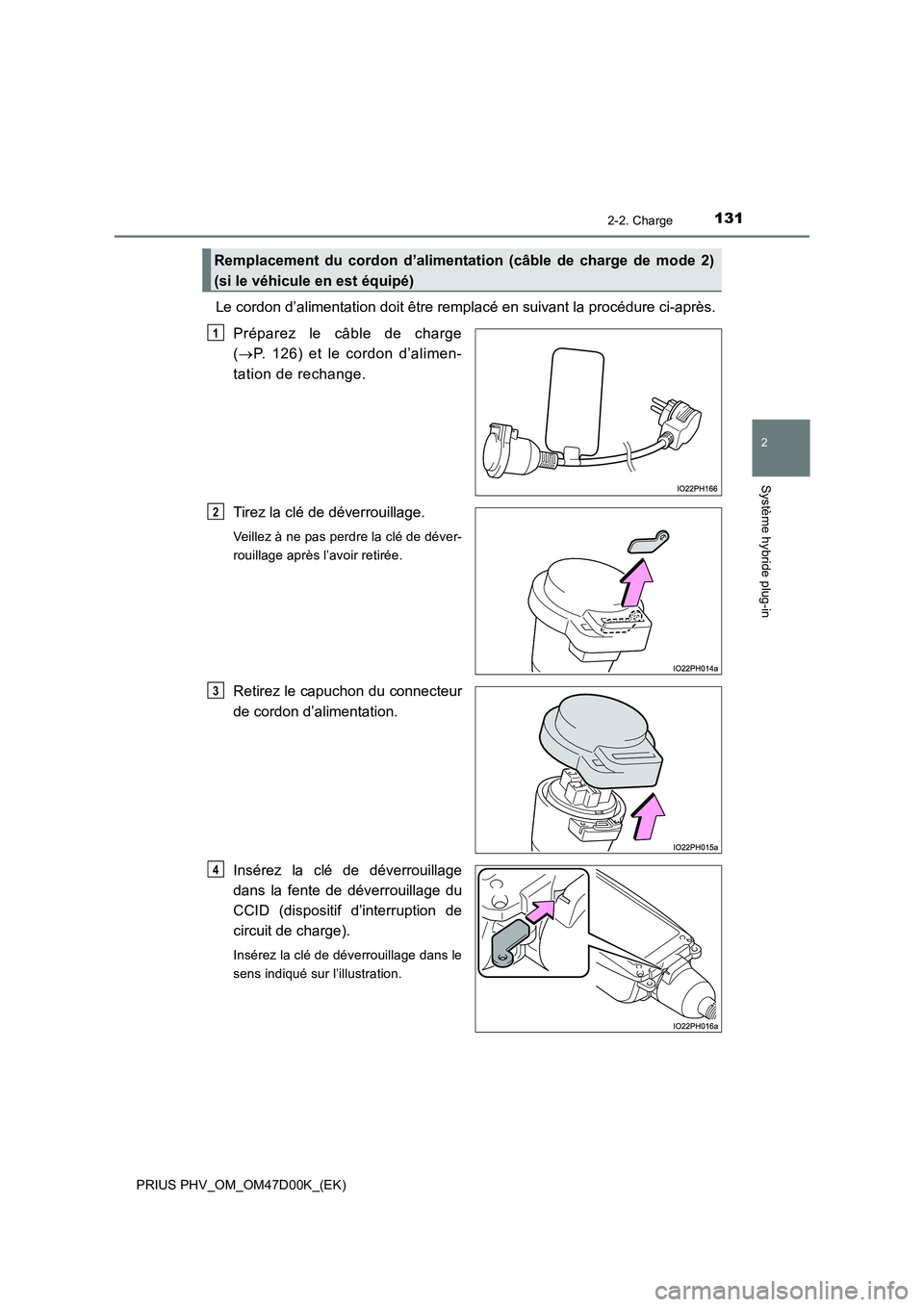

Le cordon d’alimentation doit être remplacé en suivant la procédure ci-après.
Préparez le câble de charge
( P. 126) et le cordon d’alimen-
tation de rechange.
Tirez la clé de déverrouillage.
Veillez à ne pas perdre la clé de déver-
rouillage après l’avoir retirée.
Retirez le capuchon du connecteur
de cordon d’alimentation.
Insérez la clé de déverrouillage
dans la fente de déverrouillage du
CCID (dispositif d’interruption de
circuit de charge).
Insérez la clé de déverrouillage dans le
sens indiqué sur l’illustration.
Remplacement du cordon d’alimentation (câble de charge de mode 2)
(si le véhicule en est équipé)
1
2
3
4

1322-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)

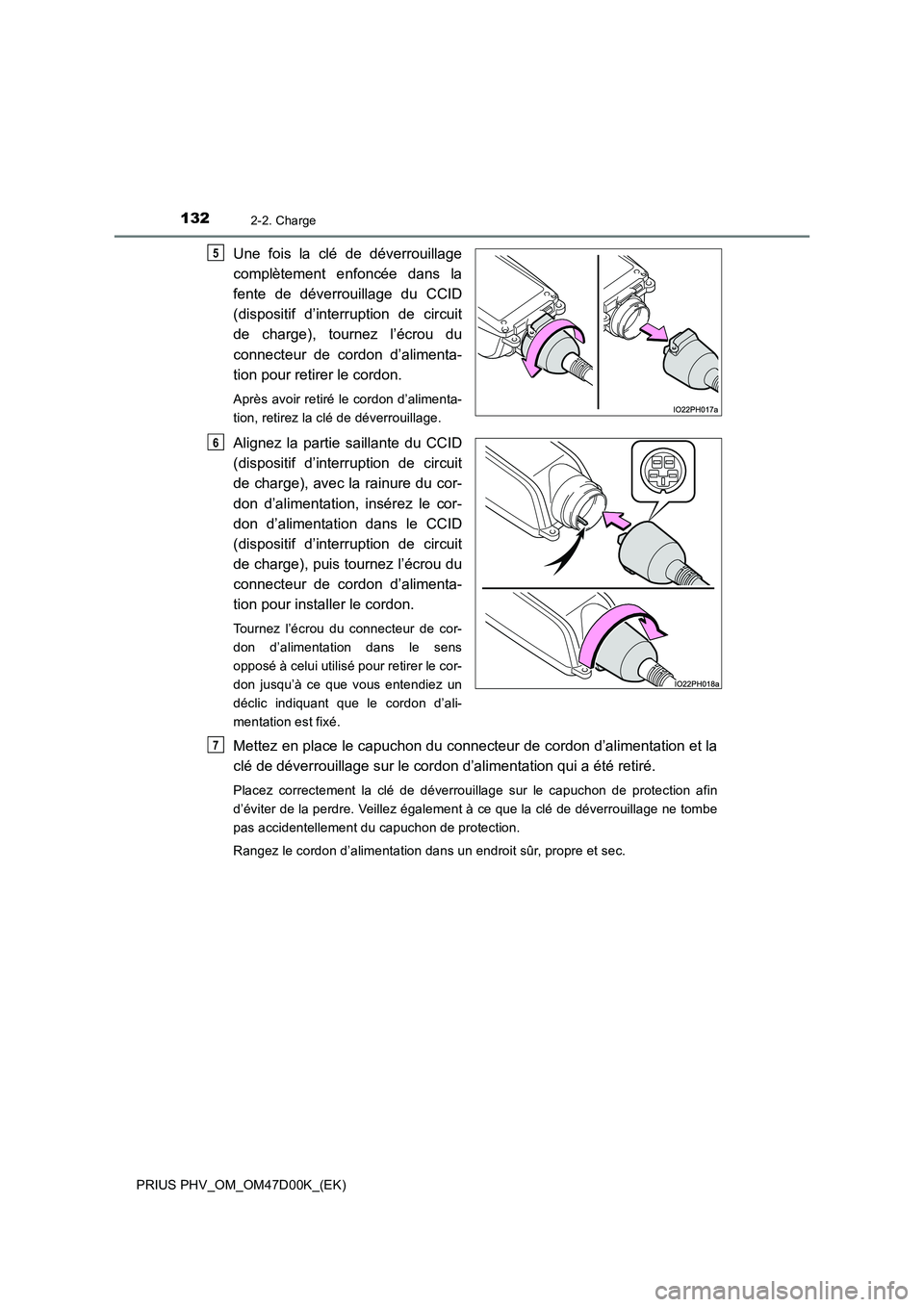

Une fois la clé de déverrouillage
complètement enfoncée dans la
fente de déverrouillage du CCID
(dispositif d’interruption de circuit
de charge), tournez l’écrou du
connecteur de cordon d’alimenta-
tion pour retirer le cordon.
Après avoir retiré le cordon d’alimenta-
tion, retirez la clé de déverrouillage.
Alignez la partie saillante du CCID
(dispositif d’interruption de circuit
de charge), avec la rainure du cor-
don d’alimentation, insérez le cor-
don d’alimentation dans le CCID
(dispositif d’interruption de circuit
de charge), puis tournez l’écrou du
connecteur de cordon d’alimenta-
tion pour installer le cordon.
Tournez l’écrou du connecteur de cor-
don d’alimentation dans le sens
opposé à celui utilisé pour retirer le cor-
don jusqu’à ce que vous entendiez un
déclic indiquant que le cordon d’ali-
mentation est fixé.
Mettez en place le capuchon du connecteur de cordon d’alimentation et la
clé de déverrouillage sur le cordon d’alimentation qui a été retiré.
Placez correctement la clé de déverrouillage sur le capuchon de protection afin
d’éviter de la perdre. Veillez également à ce que la clé de déverrouillage ne tombe
pas accidentellement du capuchon de protection.
Rangez le cordon d’alimentation dans un endroit sûr, propre et sec.
5
6
7

1332-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

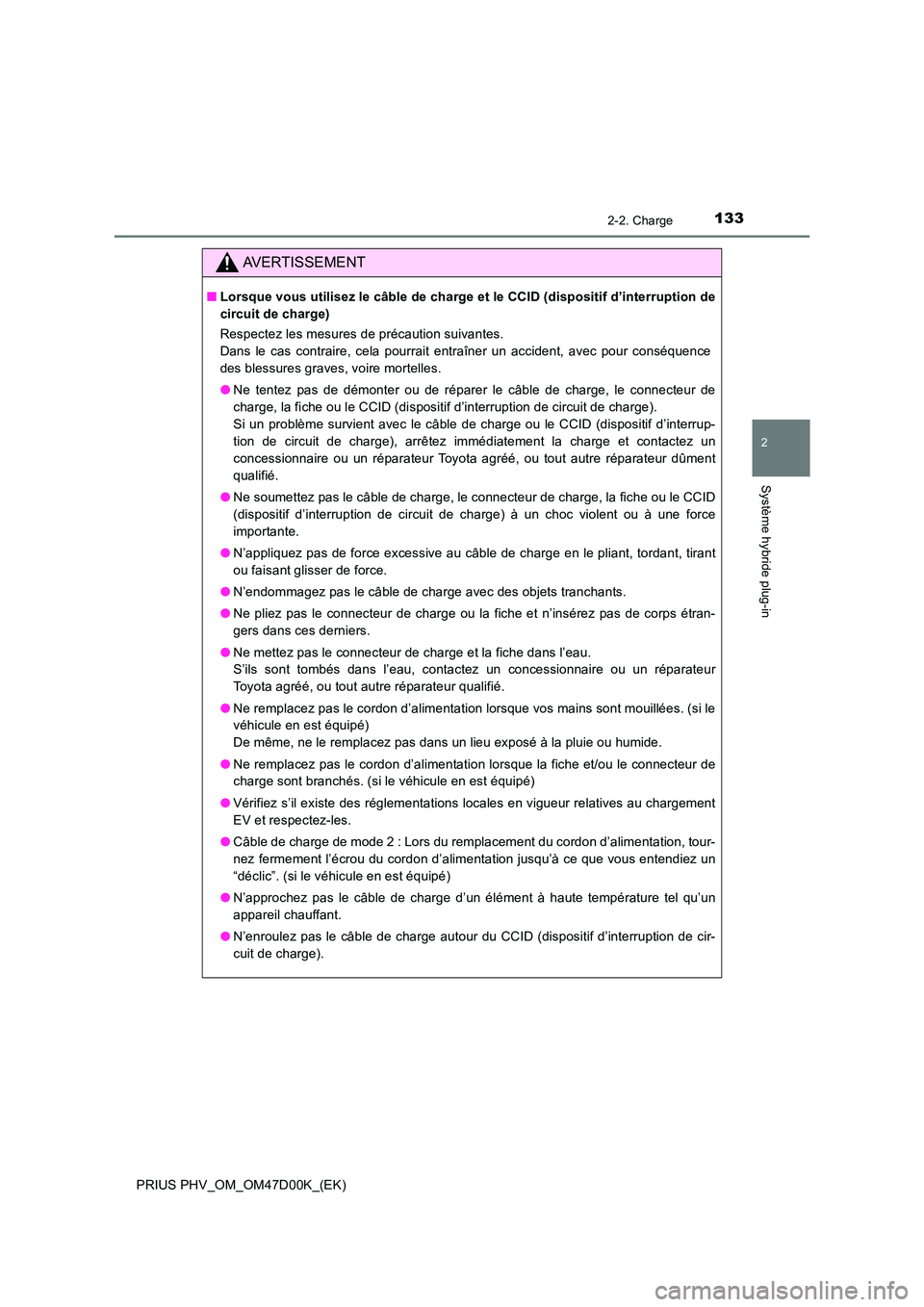

AVERTISSEMENT
■Lorsque vous utilisez le câble de charge et le CCID (dispositif d’interruption de
circuit de charge)
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait entraîner un accident, avec pour conséquence
des blessures graves, voire mortelles.
● Ne tentez pas de démonter ou de réparer le câble de charge, le connecteur de
charge, la fiche ou le CCID (dispositif d’interruption de circuit de charge).
Si un problème survient avec le câble de charge ou le CCID (dispositif d’interrup-
tion de circuit de charge), arrêtez immédiatement la charge et contactez un
concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur dûment
qualifié.
● Ne soumettez pas le câble de charge, le connecteur de charge, la fiche ou le CCID
(dispositif d’interruption de circuit de charge) à un choc violent ou à une force
importante.
● N’appliquez pas de force excessive au câble de charge en le pliant, tordant, tirant
ou faisant glisser de force.
● N’endommagez pas le câble de charge avec des objets tranchants.
● Ne pliez pas le connecteur de charge ou la fiche et n’insérez pas de corps étran-
gers dans ces derniers.
● Ne mettez pas le connecteur de charge et la fiche dans l’eau.
S’ils sont tombés dans l’eau, contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur qualifié.
● Ne remplacez pas le cordon d’alimentation lorsque vos mains sont mouillées. (si le
véhicule en est équipé)
De même, ne le remplacez pas dans un lieu exposé à la pluie ou humide.
● Ne remplacez pas le cordon d’alimentation lorsque la fiche et/ou le connecteur de
charge sont branchés. (si le véhicule en est équipé)
● Vérifiez s’il existe des réglementations locales en vigueur relatives au chargement
EV et respectez-les.
● Câble de charge de mode 2 : Lors du remplacement du cordon d’alimentation, tour-
nez fermement l’écrou du cordon d’alimentation jusqu’à ce que vous entendiez un
“déclic”. (si le véhicule en est équipé)
● N’approchez pas le câble de charge d’un élément à haute température tel qu’un
appareil chauffant.
● N’enroulez pas le câble de charge autour du CCID (dispositif d’interruption de cir-
cuit de charge).

1342-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)

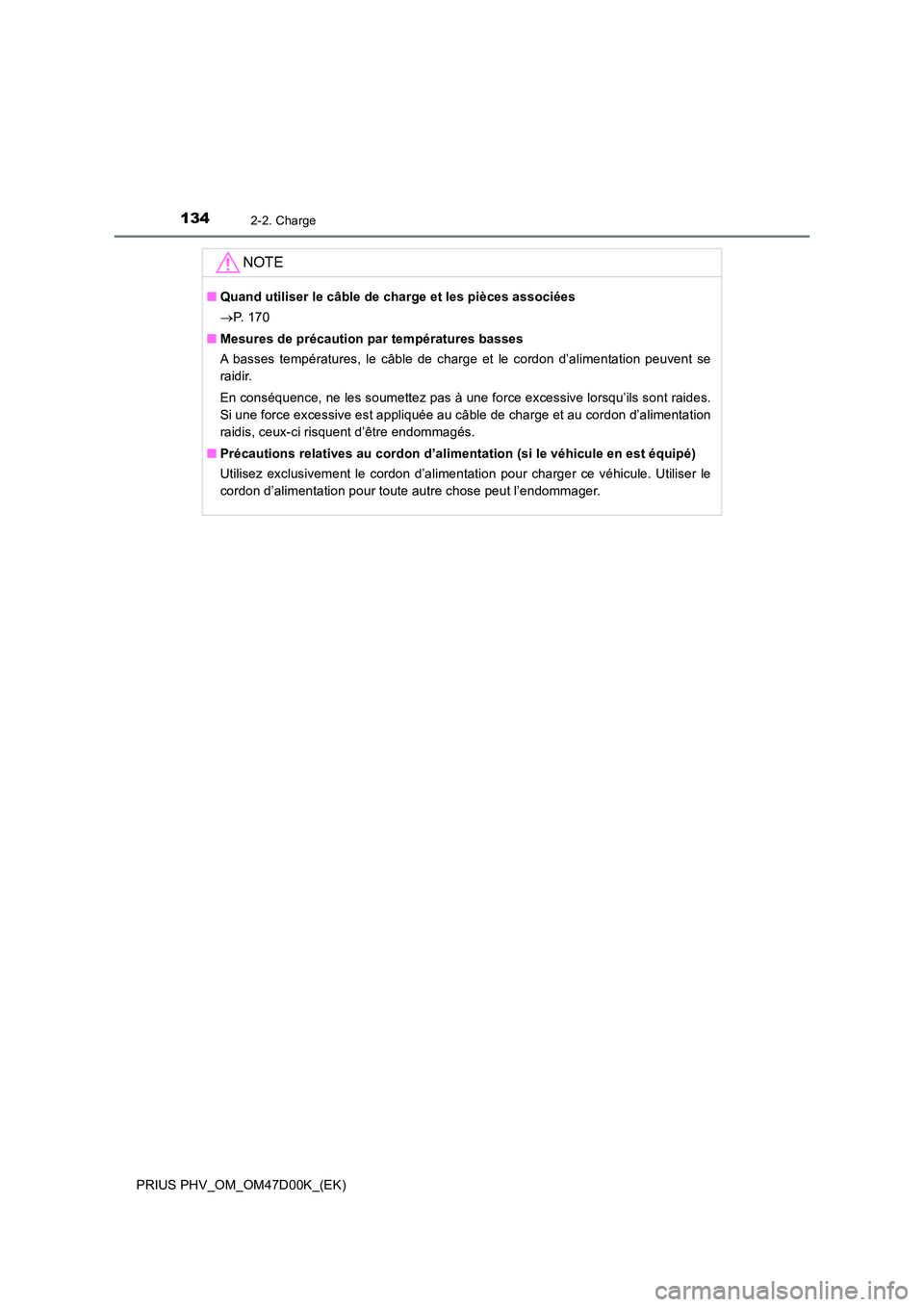

NOTE
■Quand utiliser le câble de charge et les pièces associées
 P. 1 7 0
■ Mesures de précaution par températures basses
A basses températures, le câble de charge et le cordon d’alimentation peuvent se
raidir.
En conséquence, ne les soumettez pas à une force excessive lorsqu’ils sont raides.
Si une force excessive est appliquée au câble de charge et au cordon d’alimentation
raidis, ceux-ci risquent d’être endommagés.
■ Précautions relatives au cordon d’alimentation (si le véhicule en est équipé)
Utilisez exclusivement le cordon d’alimentation pour charger ce véhicule. Utiliser le
cordon d’alimentation pour toute autre chose peut l’endommager.

1352-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

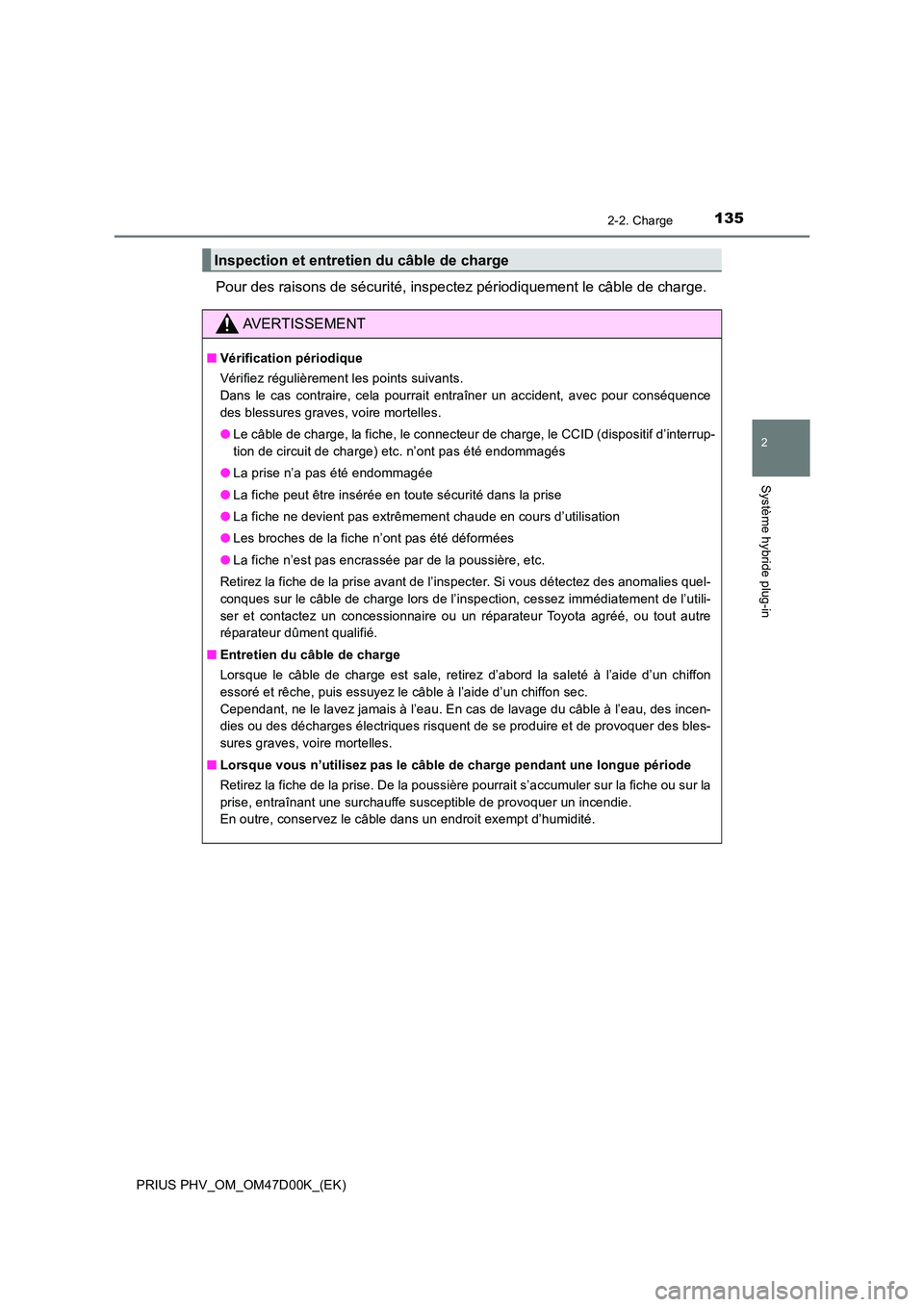

Pour des raisons de sécurité, inspectez périodiquement le câble de charge.
Inspection et entretien du câble de charge
AVERTISSEMENT
■Vérification périodique
Vérifiez régulièrement les points suivants.
Dans le cas contraire, cela pourrait entraîner un accident, avec pour conséquence
des blessures graves, voire mortelles.
● Le câble de charge, la fiche, le connecteur de charge, le CCID (dispositif d’interrup-
tion de circuit de charge) etc. n’ont pas été endommagés
● La prise n’a pas été endommagée
● La fiche peut être insérée en toute sécurité dans la prise
● La fiche ne devient pas extrêmement chaude en cours d’utilisation
● Les broches de la fiche n’ont pas été déformées
● La fiche n’est pas encrassée par de la poussière, etc.
Retirez la fiche de la prise avant de l’inspecter. Si vous détectez des anomalies quel-
conques sur le câble de charge lors de l’inspection, cessez immédiatement de l’utili-
ser et contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre
réparateur dûment qualifié.
■ Entretien du câble de charge
Lorsque le câble de charge est sale, retirez d’abord la saleté à l’aide d’un chiffon
essoré et rêche, puis essuyez le câble à l’aide d’un chiffon sec.
Cependant, ne le lavez jamais à l’eau. En cas de lavage du câble à l’eau, des incen-
dies ou des décharges électriques risquent de se produire et de provoquer des bles-
sures graves, voire mortelles.
■ Lorsque vous n’utilisez pas le câble de charge pendant une longue période
Retirez la fiche de la prise. De la poussière pourrait s’accumuler sur la fiche ou sur la
prise, entraînant une surchauffe susceptible de provoquer un incendie.
En outre, conservez le câble dans un endroit exempt d’humidité.

1362-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)

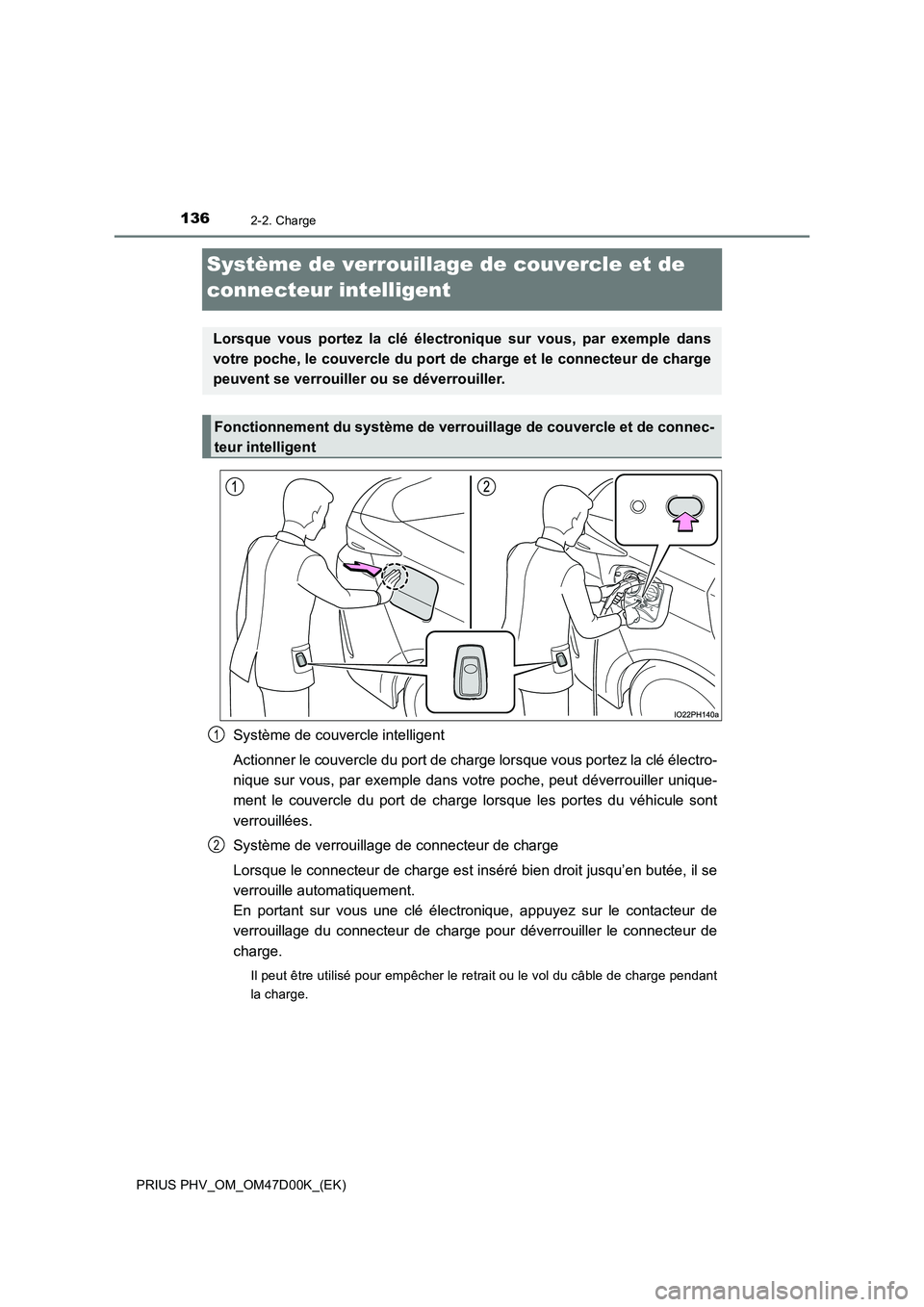

Système de verrouillage de couvercle et de
connecteur intelligent
Système de couvercle intelligent
Actionner le couvercle du port de charge lorsque vous portez la clé électro-
nique sur vous, par exemple dans votre poche, peut déverrouiller unique-
ment le couvercle du port de charge lorsque les portes du véhicule sont
verrouillées.
Système de verrouillage de connecteur de charge
Lorsque le connecteur de charge est inséré bien droit jusqu’en butée, il se
verrouille automatiquement.
En portant sur vous une clé électronique, appuyez sur le contacteur de
verrouillage du connecteur de charge pour déverrouiller le connecteur de
charge.
Il peut être utilisé pour empêcher le retrait ou le vol du câble de charge pendant
la charge.
Lorsque vous portez la clé électronique sur vous, par exemple dans
votre poche, le couvercle du port de charge et le connecteur de charge
peuvent se verrouiller ou se déverrouiller.
Fonctionnement du système de verrouillage de couvercle et de connec-
teur intelligent
1
2

1372-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)

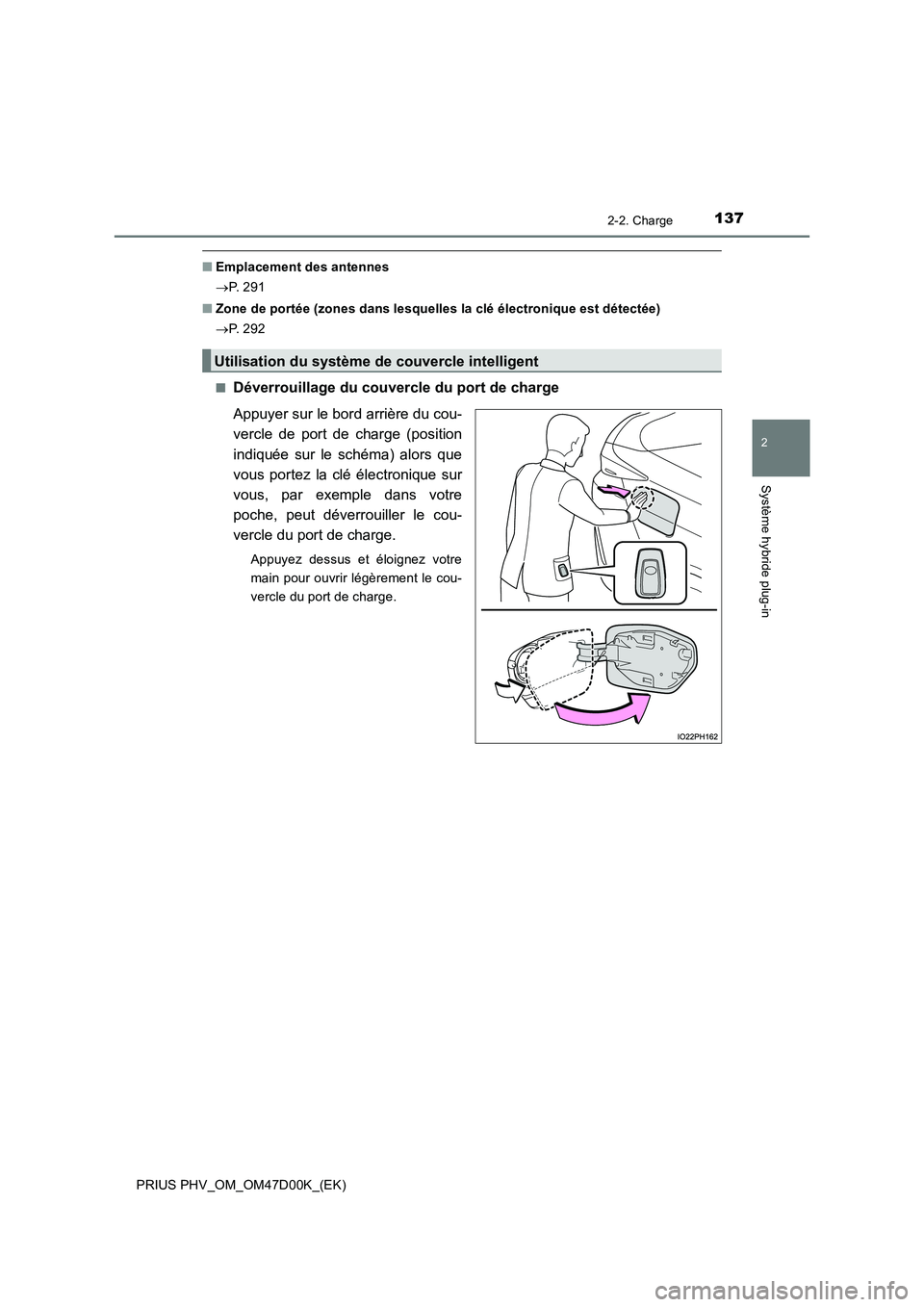

■Emplacement des antennes
 P. 2 9 1
■ Zone de portée (zones dans lesquelles la clé électronique est détectée)
 P. 2 9 2
■Déverrouillage du couvercle du port de charge
Appuyer sur le bord arrière du cou-
vercle de port de charge (position
indiquée sur le schéma) alors que
vous portez la clé électronique sur
vous, par exemple dans votre
poche, peut déverrouiller le cou-
vercle du port de charge.
Appuyez dessus et éloignez votre
main pour ouvrir légèrement le cou-
vercle du port de charge.
Utilisation du système de couvercle intelligent

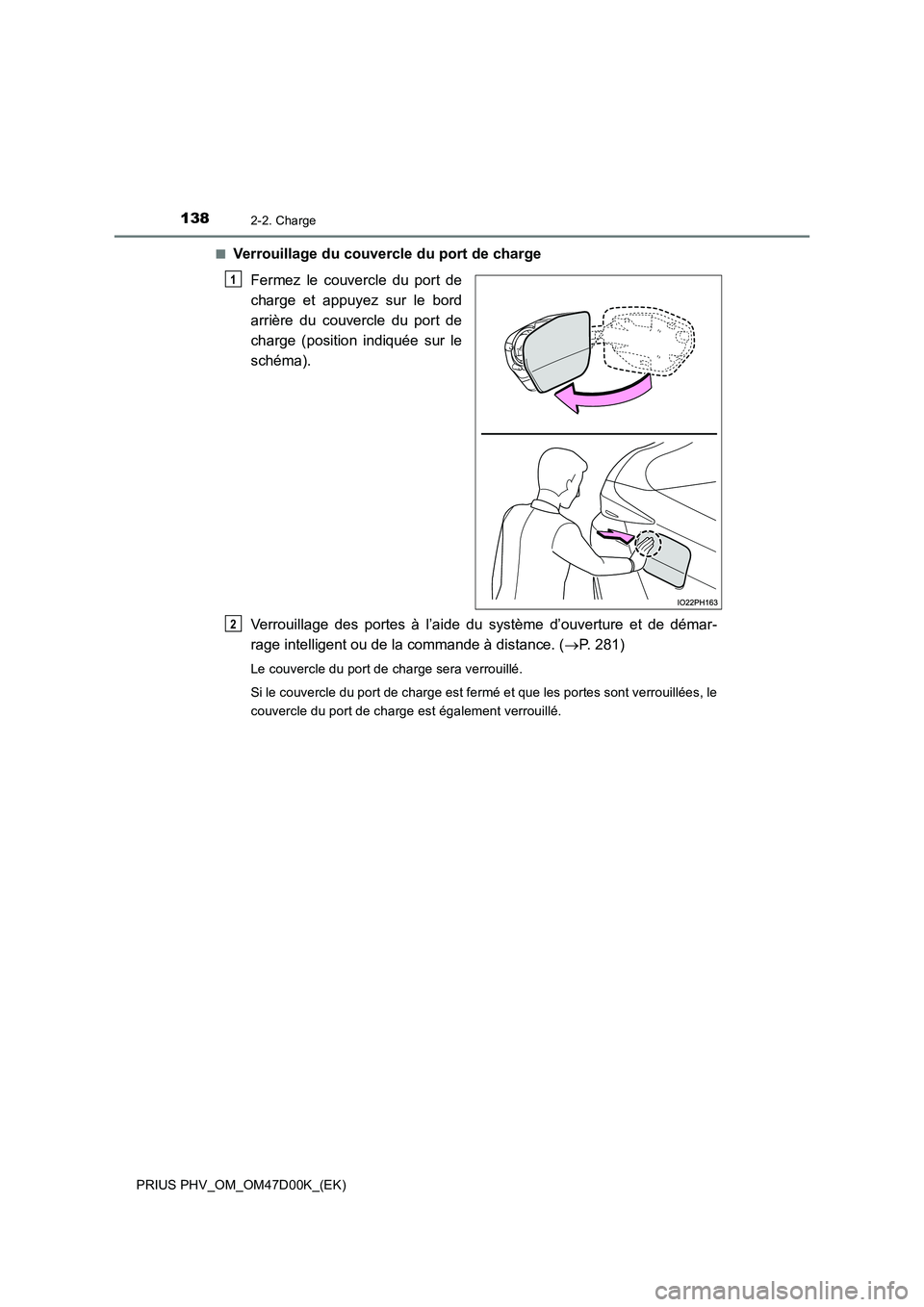

1382-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)■
Verrouillage du couvercle du port de charge
Fermez le couvercle du port de
charge et appuyez sur le bord
arrière du couvercle du port de
charge (position indiquée sur le
schéma).
Verrouillage des portes à l’aide du système d’ouverture et de démar-
rage intelligent ou de la commande à distance. (P. 281)
Le couvercle du port de charge sera verrouillé.
Si le couvercle du port de charge est fermé et que les portes sont verrouillées, le
couvercle du port de charge est également verrouillé.
1
2

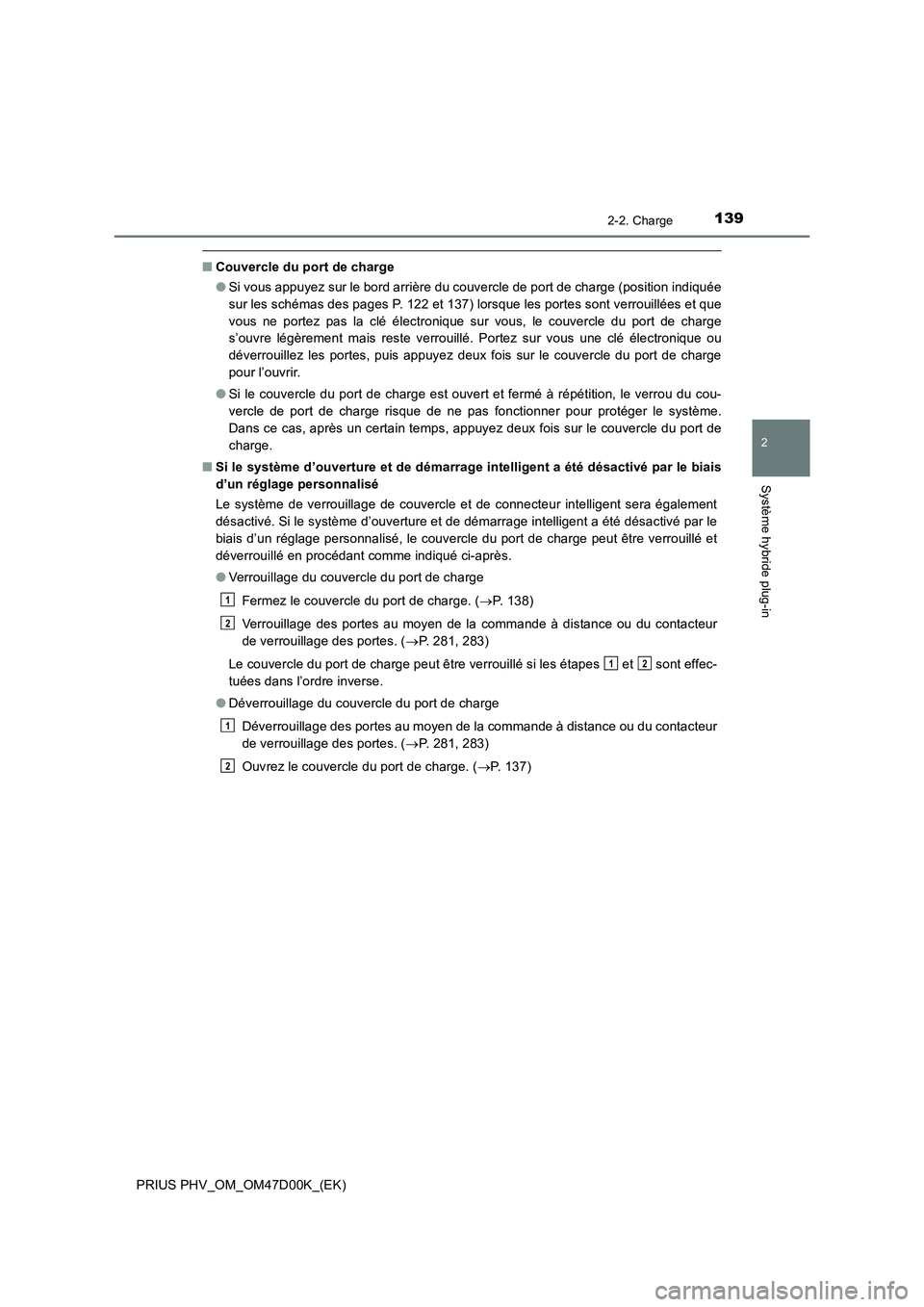

1392-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47D00K_(EK)
■Couvercle du port de charge
●Si vous appuyez sur le bord arrière du couvercle de port de charge (position indiquée
sur les schémas des pages P. 122 et 137) lorsque les portes sont verrouillées et que
vous ne portez pas la clé électronique sur vous, le couvercle du port de charge
s’ouvre légèrement mais reste verrouillé. Portez sur vous une clé électronique ou
déverrouillez les portes, puis appuyez deux fois sur le couvercle du port de charge
pour l’ouvrir.
●Si le couvercle du port de charge est ouvert et fermé à répétition, le verrou du cou-
vercle de port de charge risque de ne pas fonctionner pour protéger le système.
Dans ce cas, après un certain temps, appuyez deux fois sur le couvercle du port de
charge.
■Si le système d’ouverture et de démarrage intelligent a été désactivé par le biais
d’un réglage personnalisé
Le système de verrouillage de couvercle et de connecteur intelligent sera également
désactivé. Si le système d’ouverture et de démarrage intelligent a été désactivé par le
biais d’un réglage personnalisé, le couvercle du port de charge peut être verrouillé et
déverrouillé en procédant comme indiqué ci-après.
●Verrouillage du couvercle du port de charge
Fermez le couvercle du port de charge. (P. 138)
Verrouillage des portes au moyen de la commande à distance ou du contacteur
de verrouillage des portes. (P. 281, 283)
Le couvercle du port de charge peut être verrouillé si les étapes et sont effec-
tuées dans l’ordre inverse.
●Déverrouillage du couvercle du port de charge
Déverrouillage des portes au moyen de la commande à distance ou du contacteur
de verrouillage des portes. (P. 281, 283)
Ouvrez le couvercle du port de charge. (P. 137)
1
2
12
1
2

1402-2. Charge
PRIUS PHV_OM_OM47D00K_(EK)

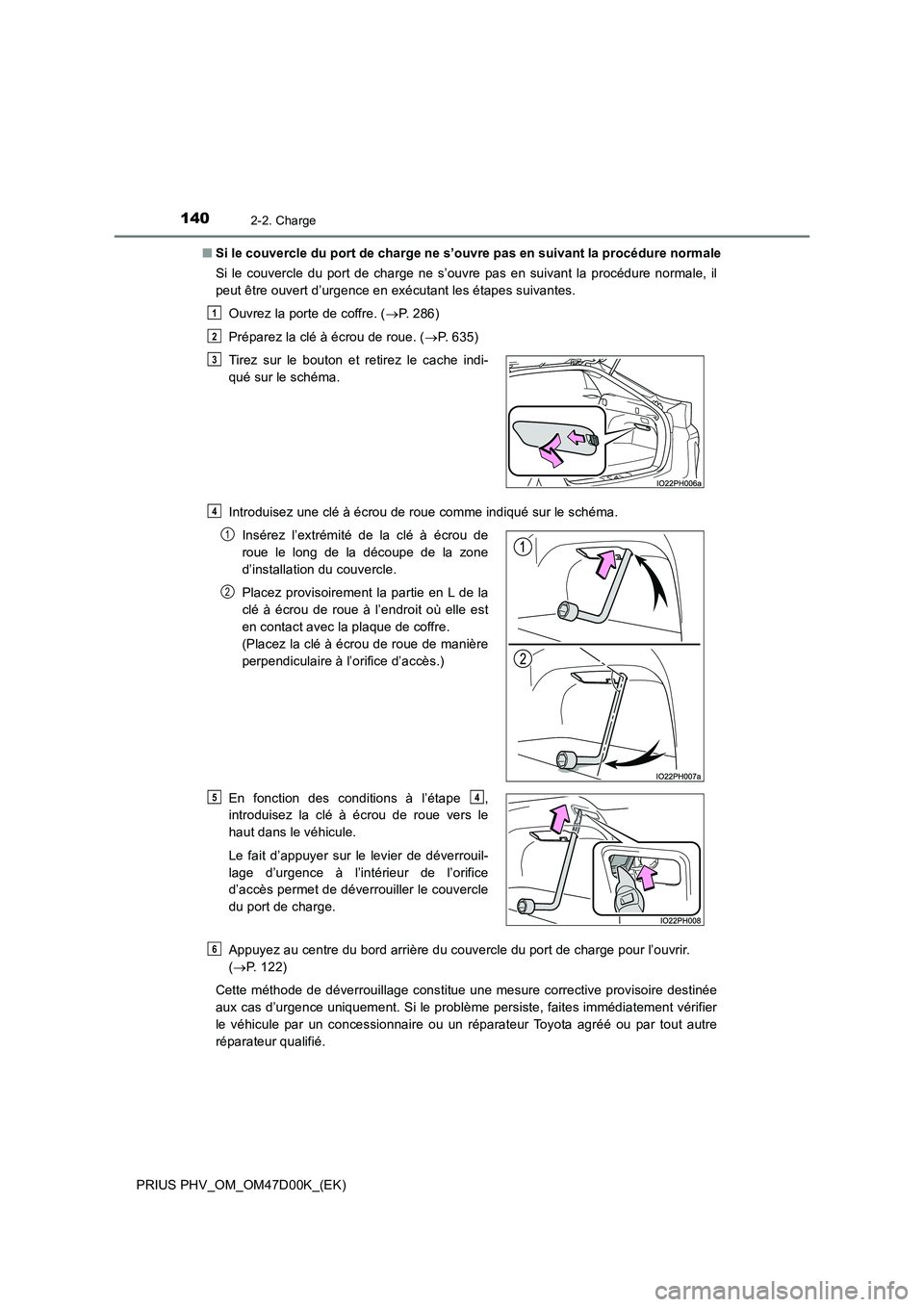

■ Si le couvercle du port de charge ne s’ouvre pas en suivant la procédure normale
Si le couvercle du port de charge ne s’ouvre pas en suivant la procédure normale, il
peut être ouvert d’urgence en exécutant les étapes suivantes.
Ouvrez la porte de coffre. ( P. 286)
Préparez la clé à écrou de roue. ( P. 635)
Introduisez une clé à écrou de roue comme indiqué sur le schéma.
Appuyez au centre du bord arrière du couvercle du port de charge pour l’ouvrir.
( P. 122)
Cette méthode de déverrouillage constitue une mesure corrective provisoire destinée
aux cas d’urgence uniquement. Si le problème persiste, faites immédiatement vérifier
le véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre
réparateur qualifié.
Tirez sur le bouton et retirez le cache indi-
qué sur le schéma.
Insérez l’extrémité de la clé à écrou de
roue le long de la découpe de la zone
d’installation du couvercle.
Placez provisoirement la partie en L de la
clé à écrou de roue à l’endroit où elle est
en contact avec la plaque de coffre.
(Placez la clé à écrou de roue de manière
perpendiculaire à l’orifice d’accès.)
En fonction des conditions à l’étape ,
introduisez la clé à écrou de roue vers le
haut dans le véhicule.
Le fait d’appuyer sur le levier de déverrouil-
lage d’urgence à l’intérieur de l’orifice
d’accès permet de déverrouiller le couvercle
du port de charge.
1
2
3
4
1
2
54
6
