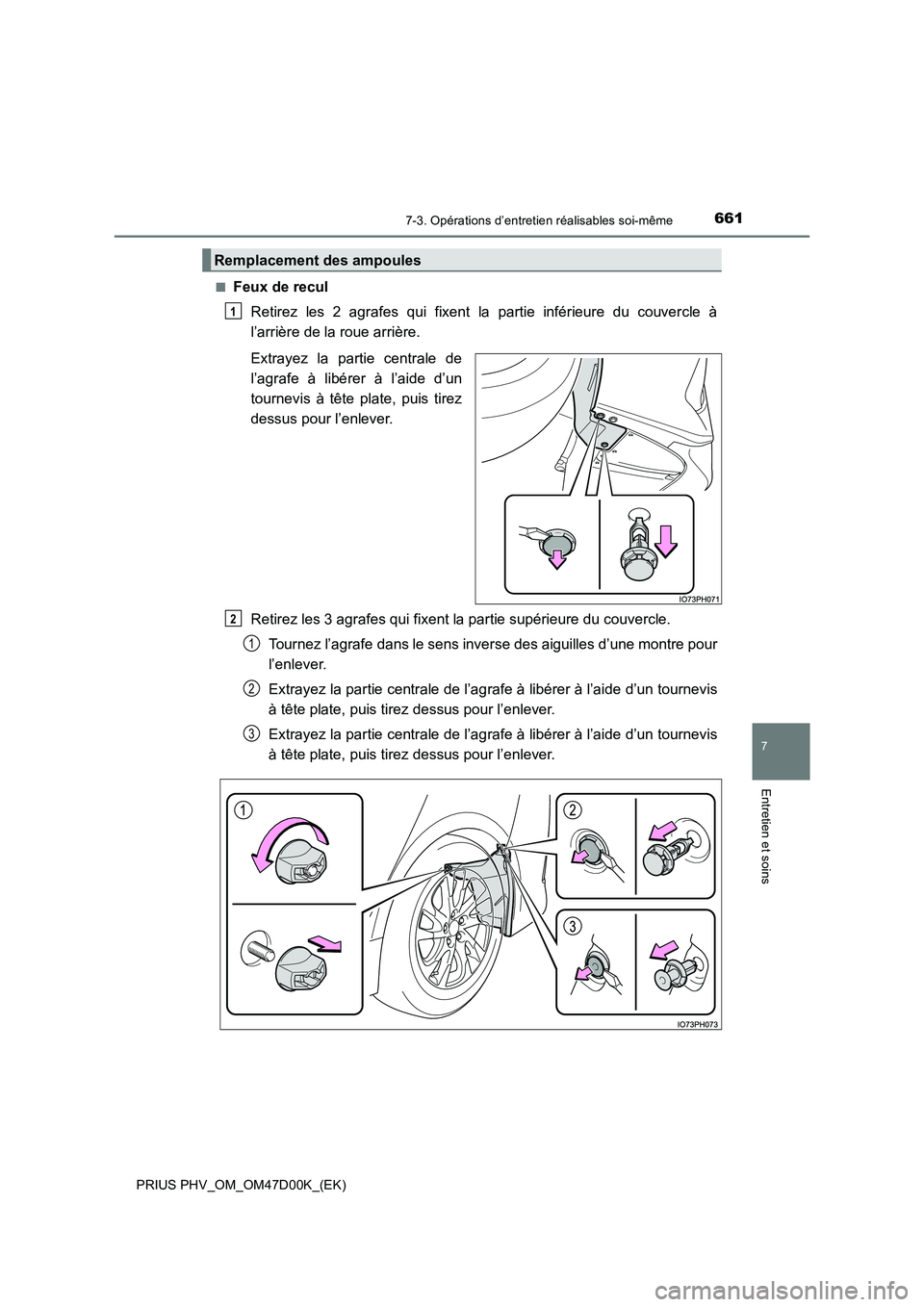

6617-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
■Feux de recul
Retirez les 2 agrafes qui fixent la partie inférieure du couvercle à
l’arrière de la roue arrière.
Extrayez la partie centrale de
l’agrafe à libérer à l’aide d’un
tournevis à tête plate, puis tirez
dessus pour l’enlever.
Retirez les 3 agrafes qui fixent la partie supérieure du couvercle.
Tournez l’agrafe dans le sens inverse des aiguilles d’une montre pour
l’enlever.
Extrayez la partie centrale de l’agr afe à libérer à l’aide d’un tournevis
à tête plate, puis tirez dessus pour l’enlever.
Extrayez la partie centrale de l’agr afe à libérer à l’aide d’un tournevis
à tête plate, puis tirez dessus pour l’enlever.
Remplacement des ampoules
1
2
1
2
3

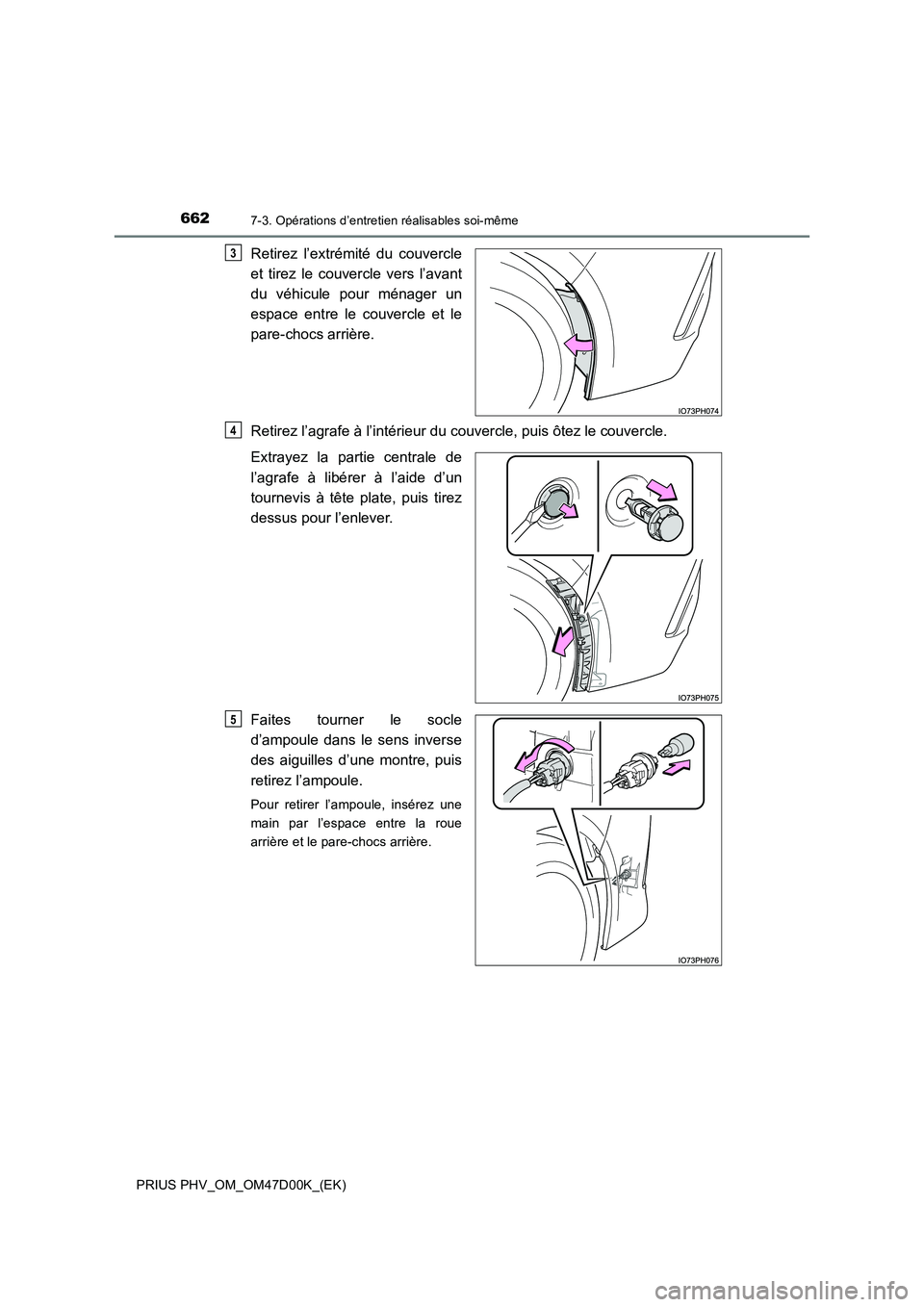

6627-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
Retirez l’extrémité du couvercle
et tirez le couvercle vers l’avant
du véhicule pour ménager un
espace entre le couvercle et le
pare-chocs arrière.
Retirez l’agrafe à l’intérieur du couvercle, puis ôtez le couvercle.
Extrayez la partie centrale de
l’agrafe à libérer à l’aide d’un
tournevis à tête plate, puis tirez
dessus pour l’enlever.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre, puis
retirez l’ampoule.
Pour retirer l’ampoule, insérez une
main par l’espace entre la roue
arrière et le pare-chocs arrière.
3
4
5

6637-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins

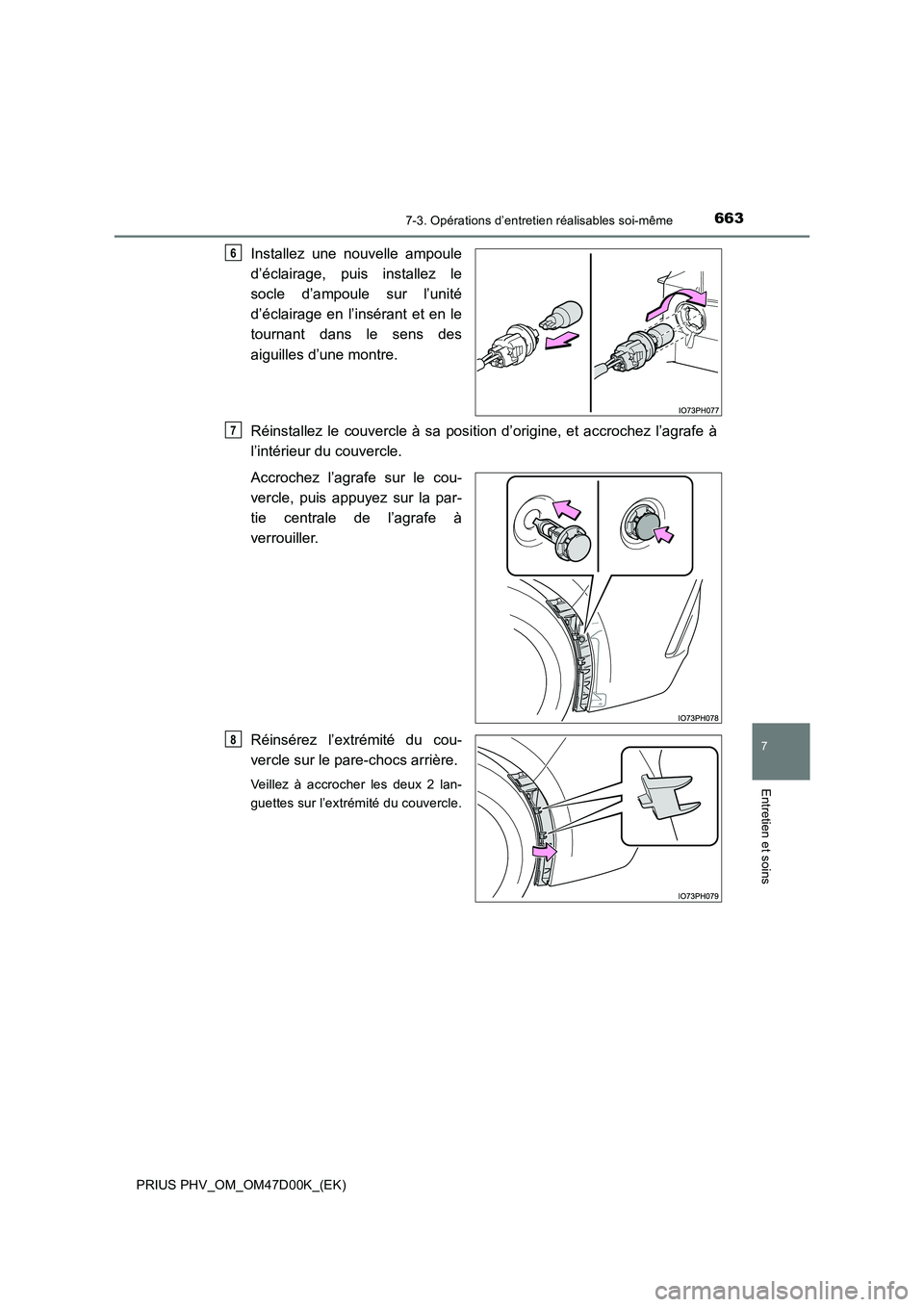

Installez une nouvelle ampoule
d’éclairage, puis installez le
socle d’ampoule sur l’unité
d’éclairage en l’insérant et en le
tournant dans le sens des
aiguilles d’une montre.
Réinstallez le couvercle à sa position d’origine, et accrochez l’agrafe à
l’intérieur du couvercle.
Accrochez l’agrafe sur le cou-
vercle, puis appuyez sur la par-
tie centrale de l’agrafe à
verrouiller.
Réinsérez l’extrémité du cou-
vercle sur le pare-chocs arrière.
Veillez à accrocher les deux 2 lan-
guettes sur l’extrémité du couvercle.
6
7
8

6647-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)

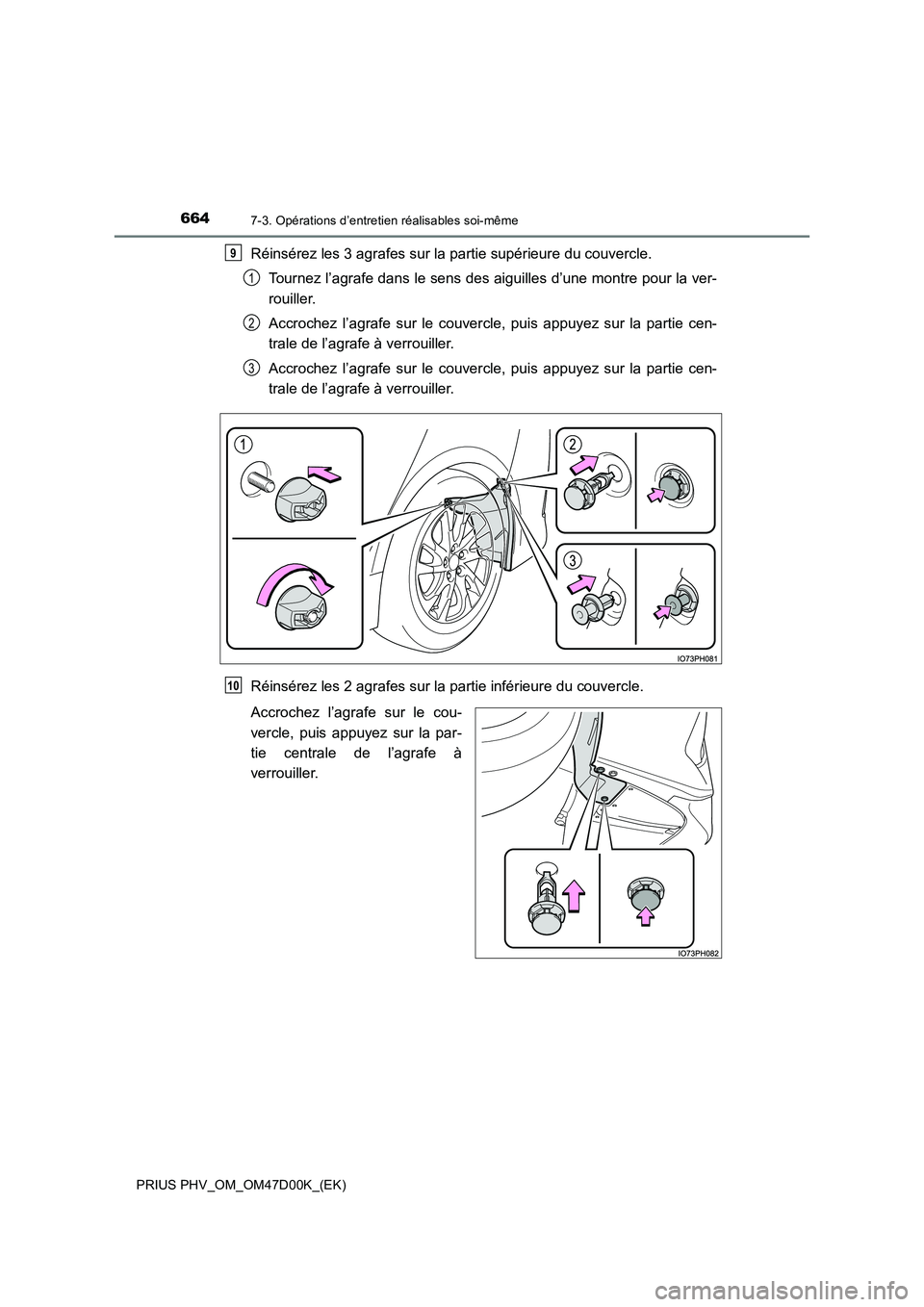

Réinsérez les 3 agrafes sur la partie supérieure du couvercle.
Tournez l’agrafe dans le sens des aiguilles d’une montre pour la ver-
rouiller.
Accrochez l’agrafe sur le couvercle, puis appuyez sur la partie cen-
trale de l’agrafe à verrouiller.
Accrochez l’agrafe sur le couvercle, puis appuyez sur la partie cen-
trale de l’agrafe à verrouiller.
Réinsérez les 2 agrafes sur la partie inférieure du couvercle.
Accrochez l’agrafe sur le cou-
vercle, puis appuyez sur la par-
tie centrale de l’agrafe à
verrouiller.
9
1
2
3
10

6657-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins

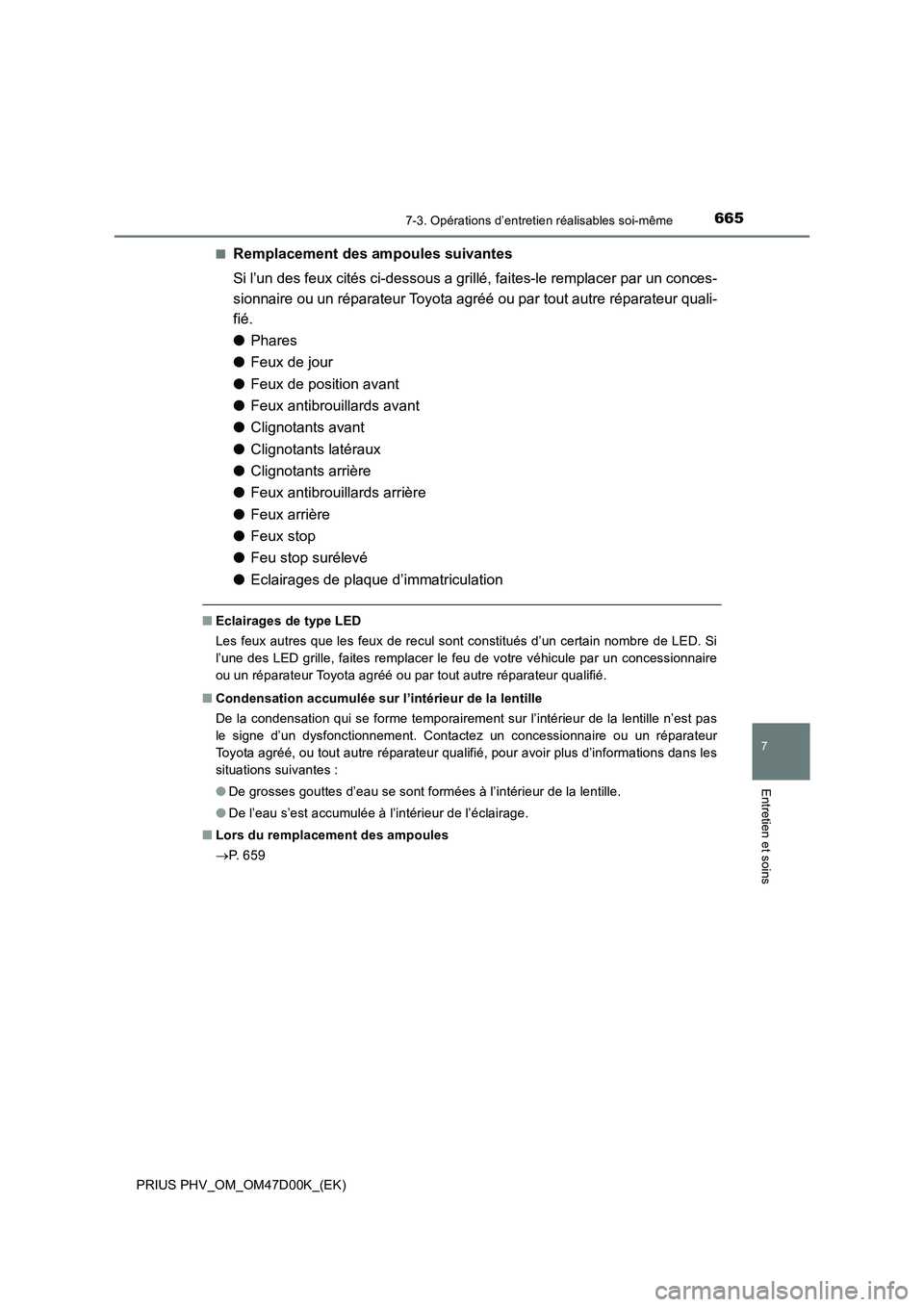

■Remplacement des ampoules suivantes
Si l’un des feux cités ci-dessous a grillé, faites-le remplacer par un conces-
sionnaire ou un réparateur Toyota agréé ou par tout autre réparateur quali-
fié.
●Phares
●Feux de jour
●Feux de position avant
●Feux antibrouillards avant
●Clignotants avant
●Clignotants latéraux
●Clignotants arrière
●Feux antibrouillards arrière
●Feux arrière
●Feux stop
●Feu stop surélevé
●Eclairages de plaque d’immatriculation
■Eclairages de type LED
Les feux autres que les feux de recul sont constitués d’un certain nombre de LED. Si
l’une des LED grille, faites remplacer le feu de votre véhicule par un concessionnaire
ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
■Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporairement sur l’intérieur de la lentille n’est pas
le signe d’un dysfonctionnement. Contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur qualifié, pour avoir plus d’informations dans les
situations suivantes :
●De grosses gouttes d’eau se sont formées à l’intérieur de la lentille.
●De l’eau s’est accumulée à l’intérieur de l’éclairage.
■Lors du remplacement des ampoules
P. 6 5 9

6667-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)

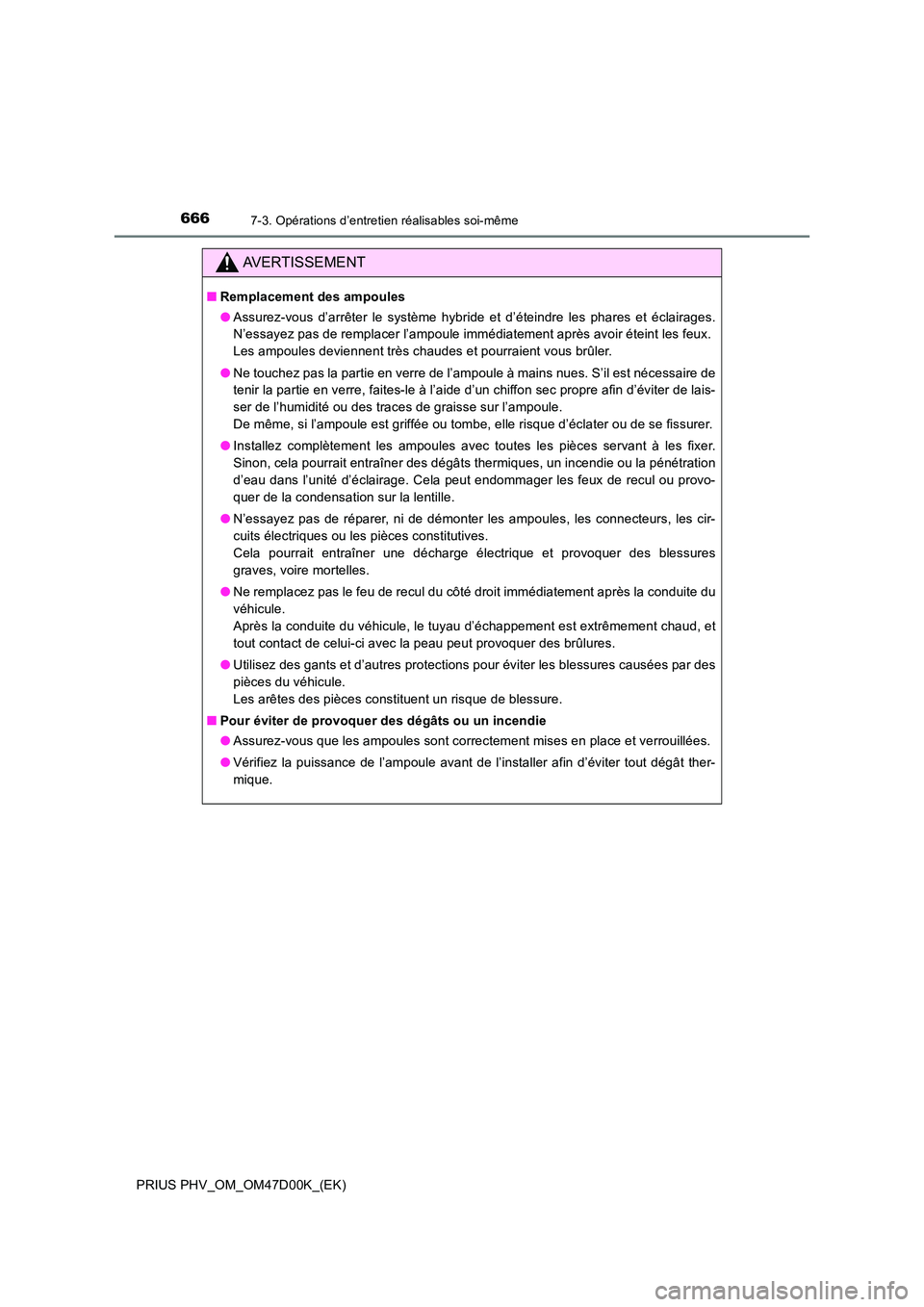

AVERTISSEMENT
■Remplacement des ampoules
● Assurez-vous d’arrêter le système hybride et d’éteindre les phares et éclairages.
N’essayez pas de remplacer l’ampoule immédiatement après avoir éteint les feux.
Les ampoules deviennent très chaudes et pourraient vous brûler.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. S’il est nécessaire de
tenir la partie en verre, faites-le à l’aide d’un chiffon sec propre afin d’éviter de lais-
ser de l’humidité ou des traces de graisse sur l’ampoule.
De même, si l’ampoule est griffée ou tombe, elle risque d’éclater ou de se fissurer.
● Installez complètement les ampoules avec toutes les pièces servant à les fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration
d’eau dans l’unité d’éclairage. Cela peut endommager les feux de recul ou provo-
quer de la condensation sur la lentille.
● N’essayez pas de réparer, ni de démonter les ampoules, les connecteurs, les cir-
cuits électriques ou les pièces constitutives.
Cela pourrait entraîner une décharge électrique et provoquer des blessures
graves, voire mortelles.
● Ne remplacez pas le feu de recul du côté droit immédiatement après la conduite du
véhicule.
Après la conduite du véhicule, le tuyau d’échappement est extrêmement chaud, et
tout contact de celui-ci avec la peau peut provoquer des brûlures.
● Utilisez des gants et d’autres protections pour éviter les blessures causées par des
pièces du véhicule.
Les arêtes des pièces constituent un risque de blessure.
■ Pour éviter de provoquer des dégâts ou un incendie
● Assurez-vous que les ampoules sont correctement mises en place et verrouillées.
● Vérifiez la puissance de l’ampoule avant de l’installer afin d’éviter tout dégât ther-
mique.

667

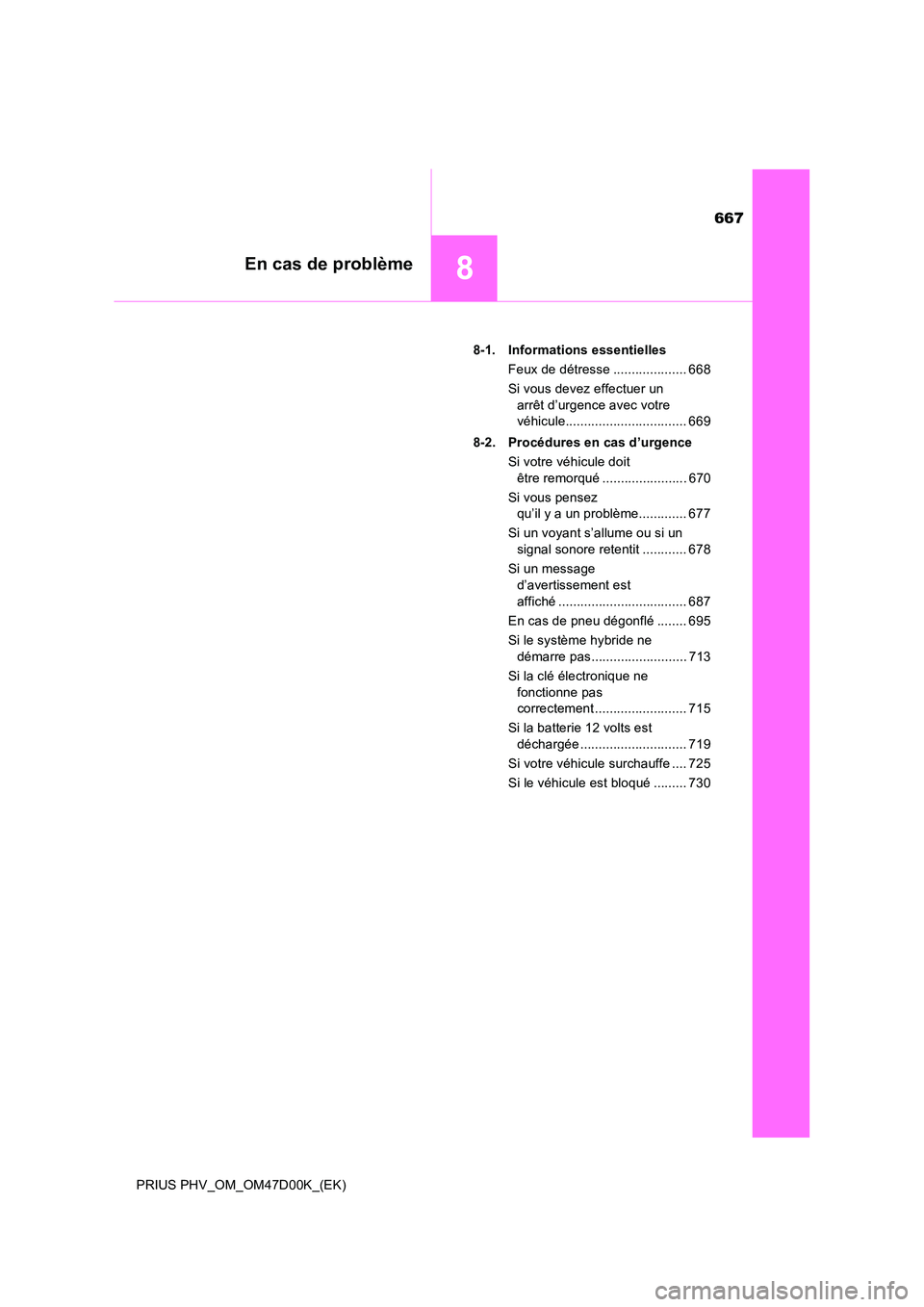

8En cas de problème
PRIUS PHV_OM_OM47D00K_(EK)
8-1. Informations essentielles
Feux de détresse .................... 668
Si vous devez effectuer un
arrêt d’urgence avec votre
véhicule................................. 669
8-2. Procédures en cas d’urgence
Si votre véhicule doit
être remorqué ....................... 670
Si vous pensez
qu’il y a un problème............. 677
Si un voyant s’allume ou si un
signal sonore retentit ............ 678
Si un message
d’avertissement est
affiché ................................... 687
En cas de pneu dégonflé ........ 695
Si le système hybride ne
démarre pas.......................... 713
Si la clé électronique ne
fonctionne pas
correctement ......................... 715
Si la batterie 12 volts est
déchargée ............................. 719
Si votre véhicule surchauffe .... 725
Si le véhicule est bloqué ......... 730

6688-1. Informations essentielles
PRIUS PHV_OM_OM47D00K_(EK)

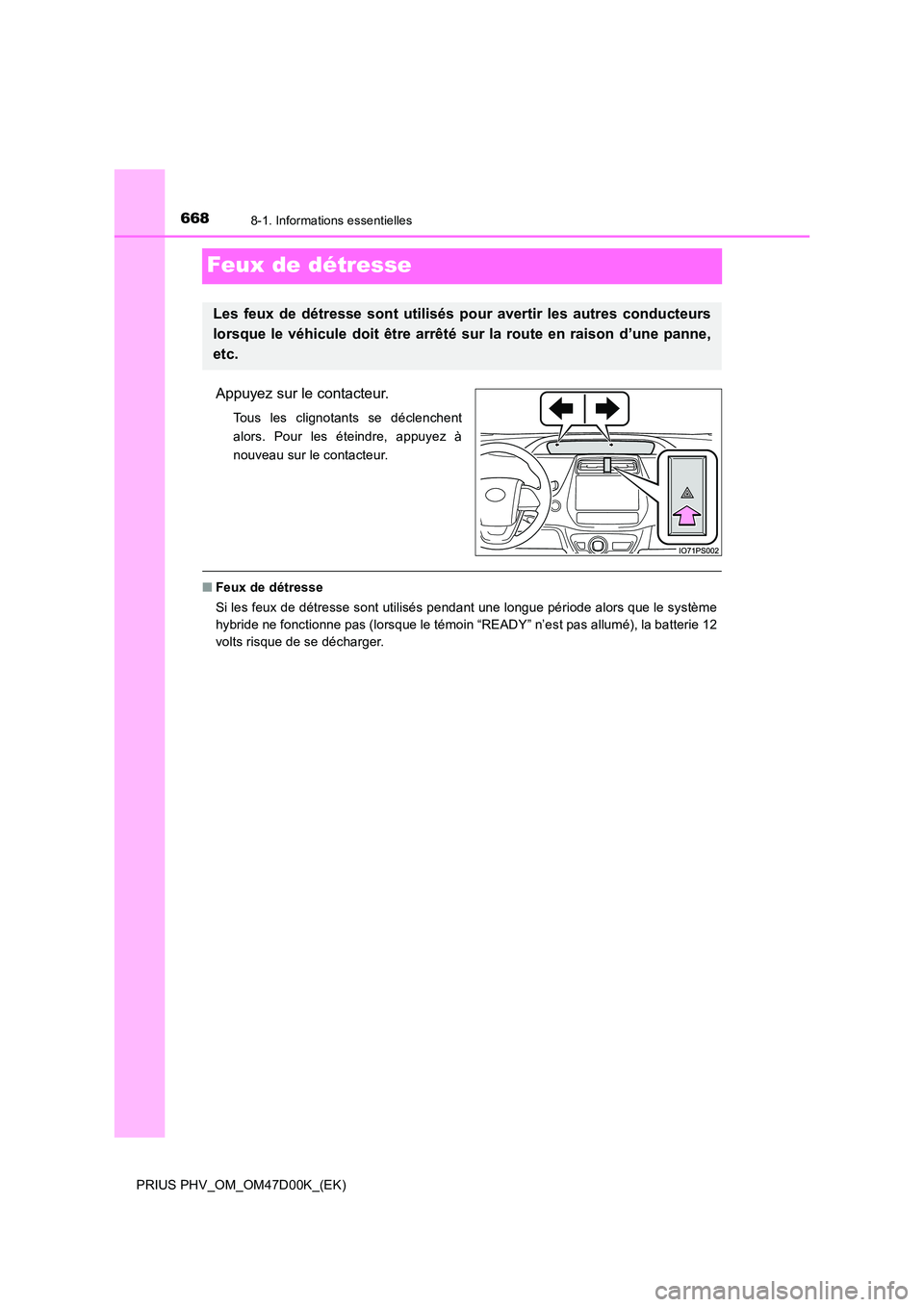

Feux de détresse
Appuyez sur le contacteur.
Tous les clignotants se déclenchent
alors. Pour les éteindre, appuyez à
nouveau sur le contacteur.
■ Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période alors que le système
hybride ne fonctionne pas (lorsque le témoin “READY” n’est pas allumé), la batterie 12
volts risque de se décharger.
Les feux de détresse sont utilisés pour avertir les autres conducteurs
lorsque le véhicule doit être arrêté sur la route en raison d’une panne,
etc.

6698-1. Informations essentielles
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème

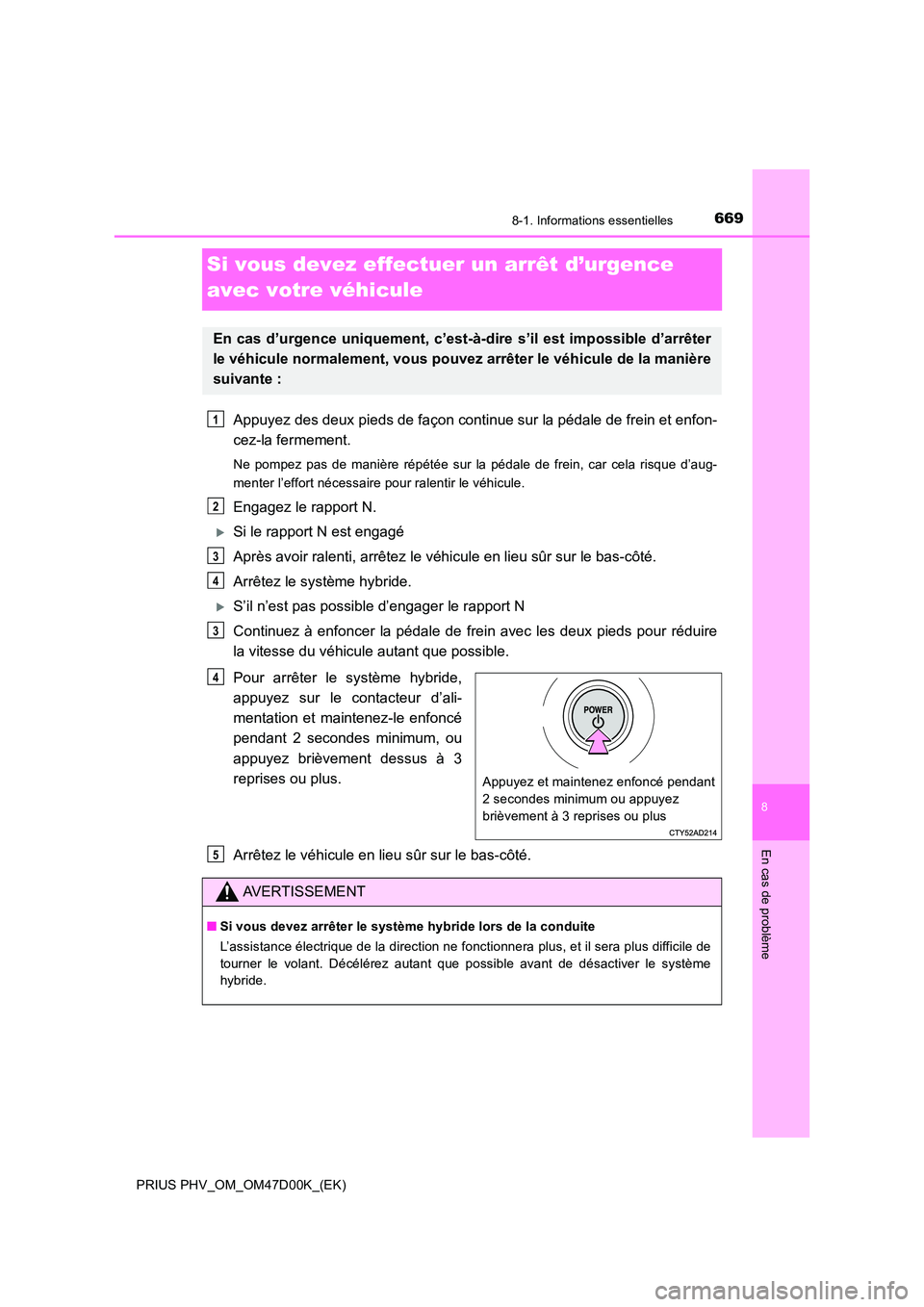

Si vous devez effectuer un arrêt d’urgence
avec votre véhicule
Appuyez des deux pieds de façon continue sur la pédale de frein et enfon-
cez-la fermement.
Ne pompez pas de manière répétée sur la pédale de frein, car cela risque d’aug-
menter l’effort nécessaire pour ralentir le véhicule.
Engagez le rapport N.
Si le rapport N est engagé
Après avoir ralenti, arrêtez le véhicule en lieu sûr sur le bas-côté.
Arrêtez le système hybride.
S’il n’est pas possible d’engager le rapport N
Continuez à enfoncer la pédale de frein avec les deux pieds pour réduire
la vitesse du véhicule autant que possible.
Pour arrêter le système hybride,
appuyez sur le contacteur d’ali-
mentation et maintenez-le enfoncé
pendant 2 secondes minimum, ou
appuyez brièvement dessus à 3
reprises ou plus.
Arrêtez le véhicule en lieu sûr sur le bas-côté.
En cas d’urgence uniquement, c’est-à-dire s’il est impossible d’arrêter
le véhicule normalement, vous pouvez arrêter le véhicule de la manière
suivante :
1
2
3
4
3
Appuyez et maintenez enfoncé pendant
2 secondes minimum ou appuyez
brièvement à 3 reprises ou plus
4
AVERTISSEMENT
■ Si vous devez arrêter le système hybride lors de la conduite
L’assistance électrique de la direction ne fonctionnera plus, et il sera plus difficile de
tourner le volant. Décélérez autant que possible avant de désactiver le système
hybride.
5

6708-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

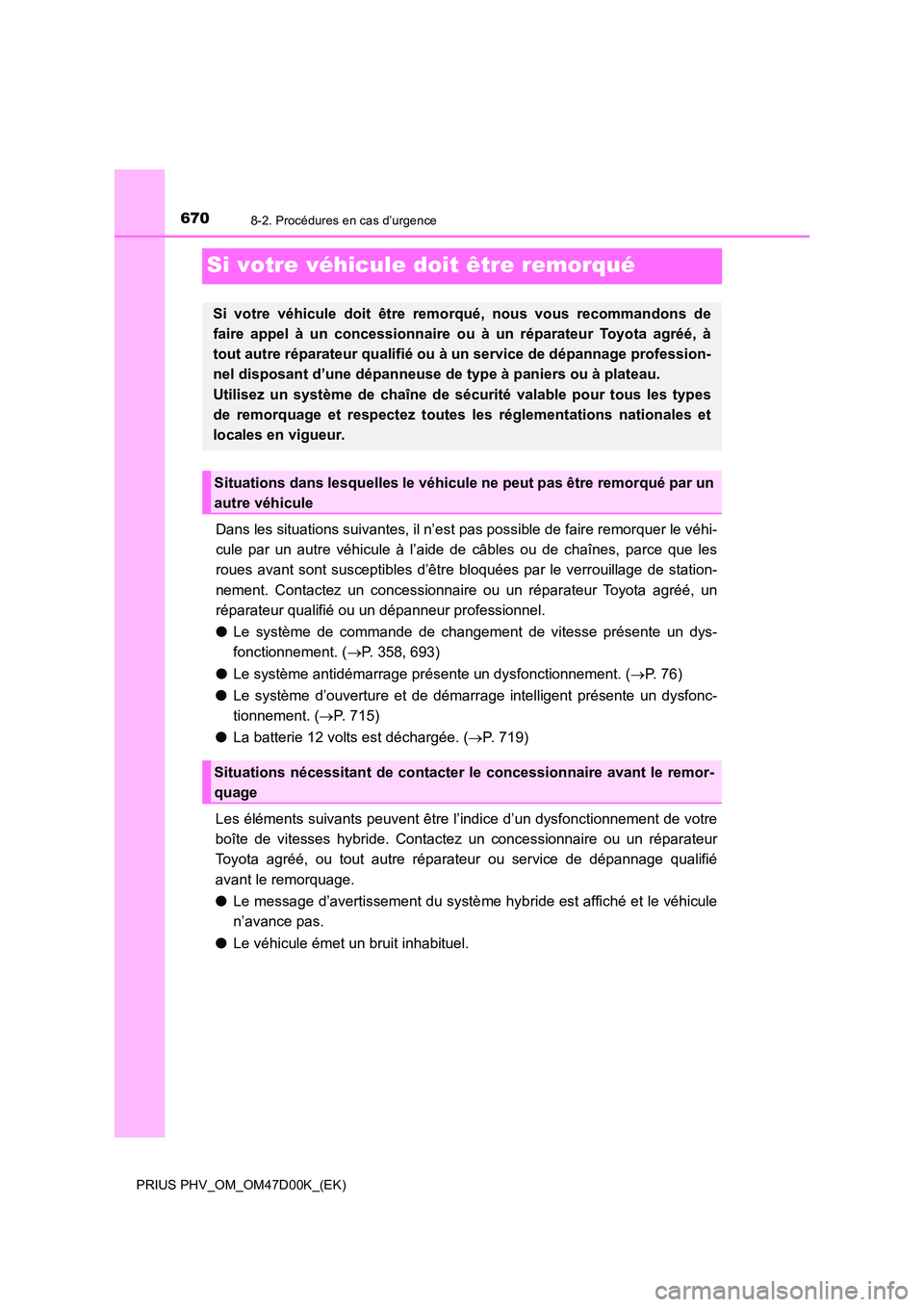

Si votre véhicule doit être remorqué
Dans les situations suivantes, il n’est pas possible de faire remorquer le véhi-
cule par un autre véhicule à l’aide de câbles ou de chaînes, parce que les
roues avant sont susceptibles d’être bloquées par le verrouillage de station-
nement. Contactez un concessionnaire ou un réparateur Toyota agréé, un
réparateur qualifié ou un dépanneur professionnel.
● Le système de commande de changement de vitesse présente un dys-
fonctionnement. ( P. 358, 693)
● Le système antidémarrage présente un dysfonctionnement. (P. 76)
● Le système d’ouverture et de démarrage intelligent présente un dysfonc-
tionnement. ( P. 715)
● La batterie 12 volts est déchargée. (P. 719)
Les éléments suivants peuvent être l’indice d’un dysfonctionnement de votre
boîte de vitesses hybride. Contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur ou service de dépannage qualifié
avant le remorquage.
● Le message d’avertissement du système hybride est affiché et le véhicule
n’avance pas.
● Le véhicule émet un bruit inhabituel.
Si votre véhicule doit être remorqué, nous vous recommandons de
faire appel à un concessionnaire ou à un réparateur Toyota agréé, à
tout autre réparateur qualifié ou à un service de dépannage profession-
nel disposant d’une dépanneuse de type à paniers ou à plateau.
Utilisez un système de chaîne de sécurité valable pour tous les types
de remorquage et respectez toutes les réglementations nationales et
locales en vigueur.
Situations dans lesquelles le véhicule ne peut pas être remorqué par un
autre véhicule
Situations nécessitant de contacter le concessionnaire avant le remor-
quage
