TOYOTA PRIUS PLUG-IN HYBRID 2018 Návod na použitie (in Slovakian)

6317-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)
7
Údržba a starostlivosť
Potiahnite kryt, aby ste odistili
jazýčky a vyberte kryt.
Otáčajte časť , aby ste zdvi-
hák uvoľnili, a pomaly zdvihák
vyberte.
Buďte opatrní pri zaobchádzaní so
zdvihákom, pretože ten môže byť
v závislosti na podmienkach horúci.
(→S. 629)
Ak časť nie je možné uvoľniť,
otočte ju použitím kľuky zdviháku.
Vybratie zdviháku
1
2A
A

6327-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)
Zaklinujte kolesá.
Mierne povoľte matice kolesa
(jedna otáčka).
Otáčajte časť zdviháku ru-
kou, až sa stred časti zdviháku
s drážkou dotkne stredu zdví-
hacieho miesta.
Výmena kolesa
1
Poloha kolesaUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
Zdvíhacie miesto
PA

6337-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)
7
Údržba a starostlivosť
Zmontujte kľuku zdviháku
a kľúč na matice kolies - viď
obrázok.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na ze-
mi, položte ho vonkajšou stranou
hore, aby sa nepoškodil jeho po-
vrch.
4
5
6

6347-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)

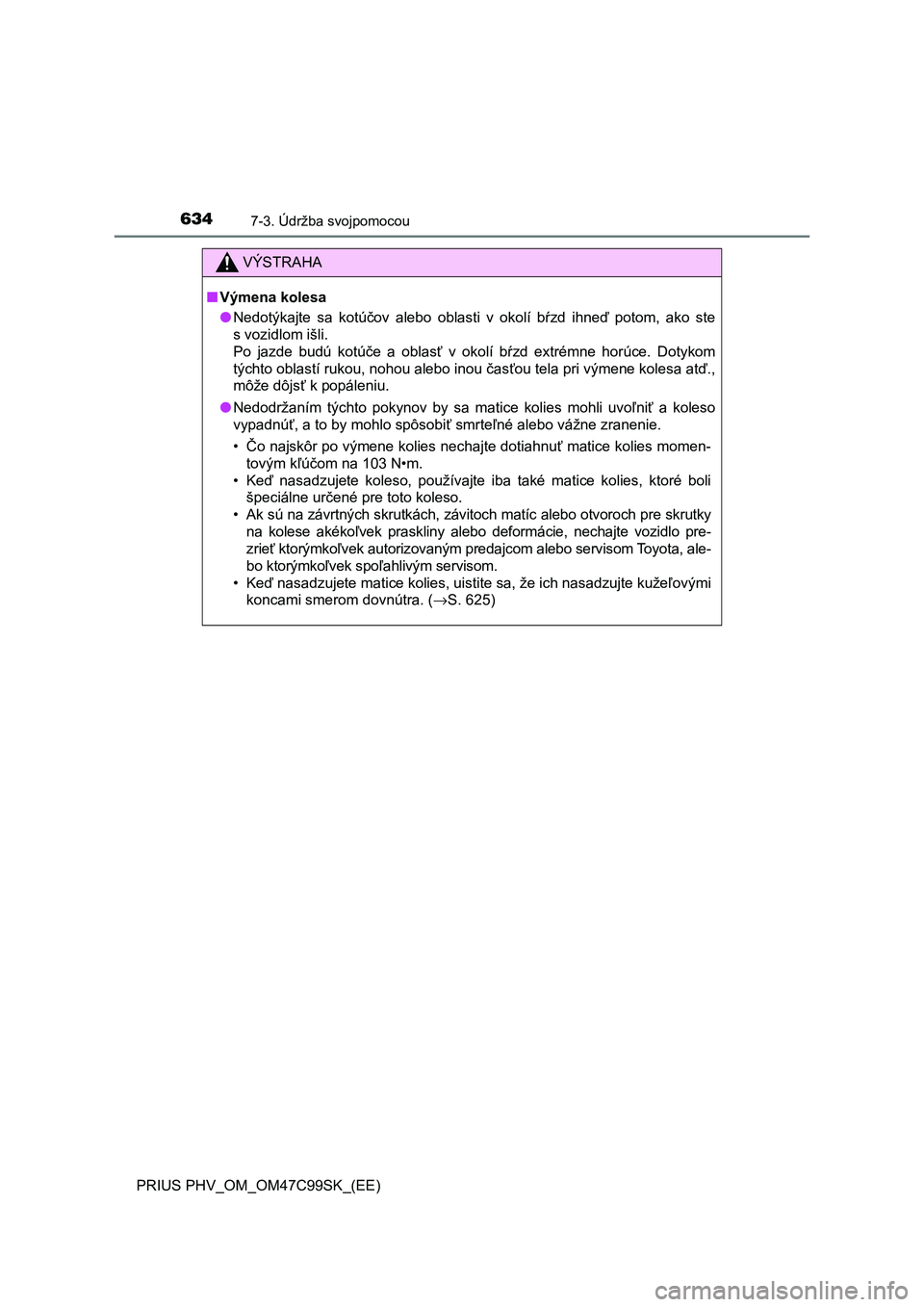

VÝSTRAHA
■Výmena kolesa
●Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste
s vozidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom
týchto oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa atď.,
môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
• Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N•m.
• Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závitoch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo deformácie, nechajte vozidlo pre-
zrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, ale-
bo ktorýmkoľvek spoľahlivým servisom.
• Keď nasadzujete matice kolies, uistite sa, že ich nasadzujte kužeľovými
koncami smerom dovnútra. (→S. 625)

6357-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)
7
Údržba a starostlivosť
Odstráňte všetky nečistoty
alebo cudzie látky zo styčnej
plochy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
Nasaďte koleso a voľne dotiah-
nite každú maticu kolesa rukou
na približne rovnakú hodnotu.
Otáčajte matice s límcom, až sa
límce dotknú kolesa.
Spustite vozidlo na zem.
Pevne dotiahnite každú maticu
kolesa dvakrát alebo trikrát
v poradí podľa obrázka.
Uťahovací moment:
103 N•m
Uložte zdvihák a všetko náradie.
Nasadenie kolesa
1
Límec
Disk kolesaO
P
Q
R

6367-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)
■Zdvíhacie miesto
■Uloženie zdviháku Značka označujúca zdvíhacie miesto je
vyrazená na spodnej strane vozidla.
Zasuňte zdvihák úplne do úložného miesta
a otáčajte časť , aby ste zdvihák zaistili.
A

6377-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)
7
Údržba a starostlivosť
■Certifikácia pre zdvihák

6387-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)
VÝSTRAHA
■Po použití náradia a zdviháku
Pred jazdou sa uistite, že všetko náradie a zdvihák sú bezpečne na svojom
mieste uloženia, aby ste znížili možnosť zranenia osôb pri nehode alebo
náhlom zabrzdení.
UPOZORNENIE
■Keď meníte pneumatiky
Keď demontujete alebo montujete kolesá, pneumatiky alebo ventil a vysie-
lač výstražného systému tlaku pneumatík, kontaktujte ktoréhokoľvek autori-
zovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis,
pretože ventily a vysielače výstražného systému tlaku pneumatík môžu byť
pri chybnom zaobchádzaní poškodené.

6397-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)
7
Údržba a starostlivosť
Filter klimatizácie
Vypnite spínač POWER.
Overte, že nabíjací konektor nie je pripojený. Nepoužívajte tiež diaľkovo
ovládaný systém klimatizácie počas tejto činnosti.
Otvorte dvere spolujazdca vpredu.
Ponechaním otvorených dverí môžete zabrániť neočakávanej činnosti
diaľkovo ovládaného systému klimatizácie. (→S. 543)
Otvorte odkladaciu schránku
a vyberte tlmič.
Stlačte odkladaciu schránku na
oboch stranách, aby ste odpojili
závesy, a potom pomaly a úpl-
ne otvorte odkladaciu schránku,
popritom ju podopierajte.
Filter klimatizácie sa musí pravidelne vymieňať, aby bola zaistená
účinnosť klimatizácie.
Výmena filtra klimatizácie
1
2
3
4

6407-3. Údržba svojpomocou
PRIUS PHV_OM_OM47C99SK_(EE)
Pri úplne otvorenej odkladacej
schránke zľahka odkladaciu
schránku nadzdvihnite a potiah-
nite ju smerom k sedadlu, aby
ste odpojili spodnú časť odkla-
dacej schránky.
Nepoužívajte nadmernú silu, ak sa
odkladacia schránka neodpojí pri
ľahkom potiahnutí. Skôr ťahajte
smerom k sedadlu pri miernom
upravovaní výšky odkladacej
schránky.
Vyberte kryt filtra.
Odistite kryt filtra.
Posuňte kryt filtra v smere šípky a potom ho vytiahnite von zo
závesov.
Vyberte puzdro filtra.
5
6
1
2
Vozidlá s ľavostranným
riadenímVozidlá s pravostranným
riadením
7
