TOYOTA PRIUS PLUG-IN HYBRID 2018 Omistajan Käsikirja (in Finnish)

5917-3. Tee-se-itse-huolto
OM47C99FI
7
Huolto ja hoito

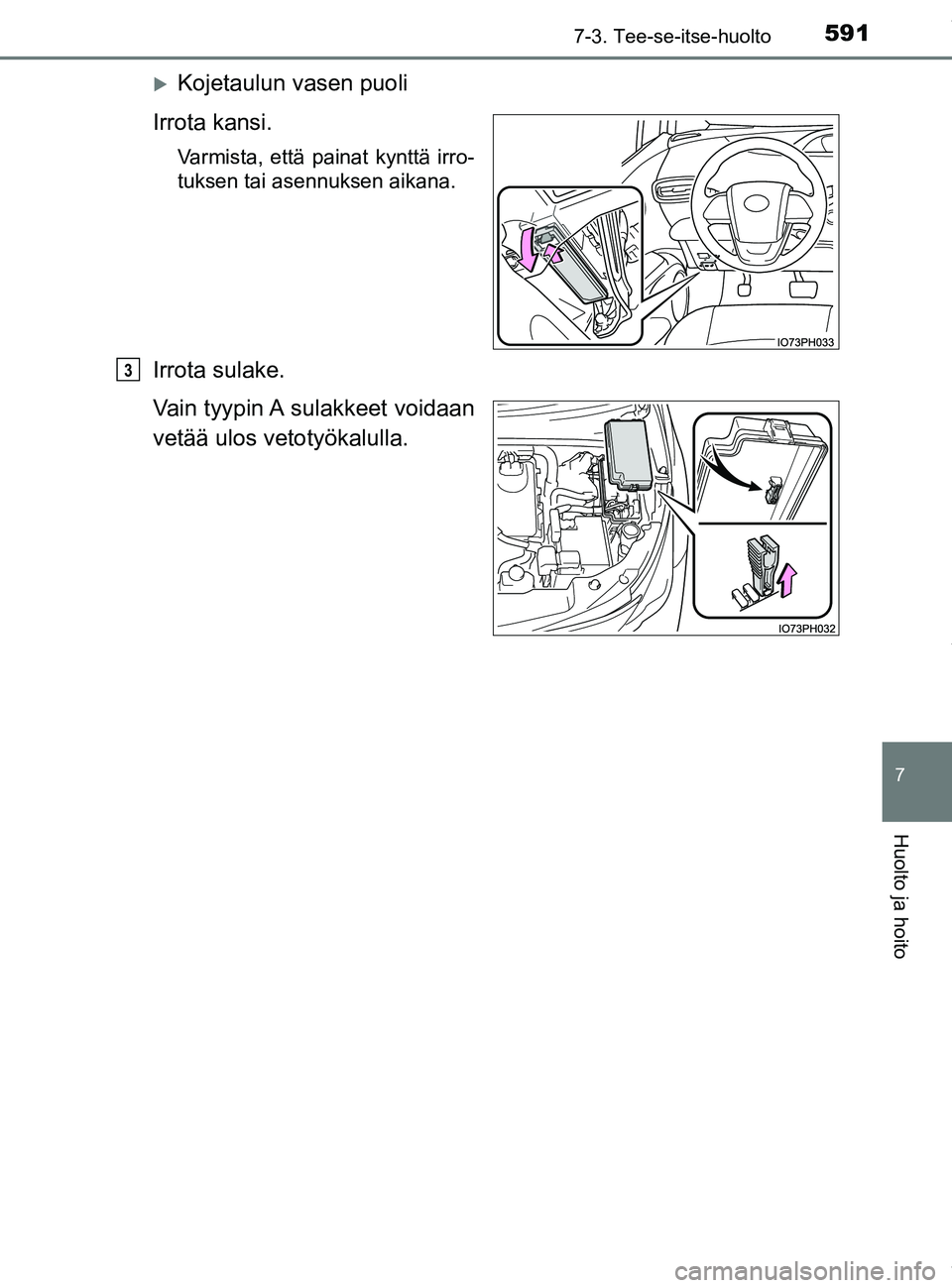

Kojetaulun vasen puoli
Irrota kansi.
Varmista, että painat kynttä irro-
tuksen tai asennuksen aikana.
Irrota sulake.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.3
OM47C99FI.book Page 591 Friday, July 13, 2018 12:44 PM

5927-3. Tee-se-itse-huolto
OM47C99FI

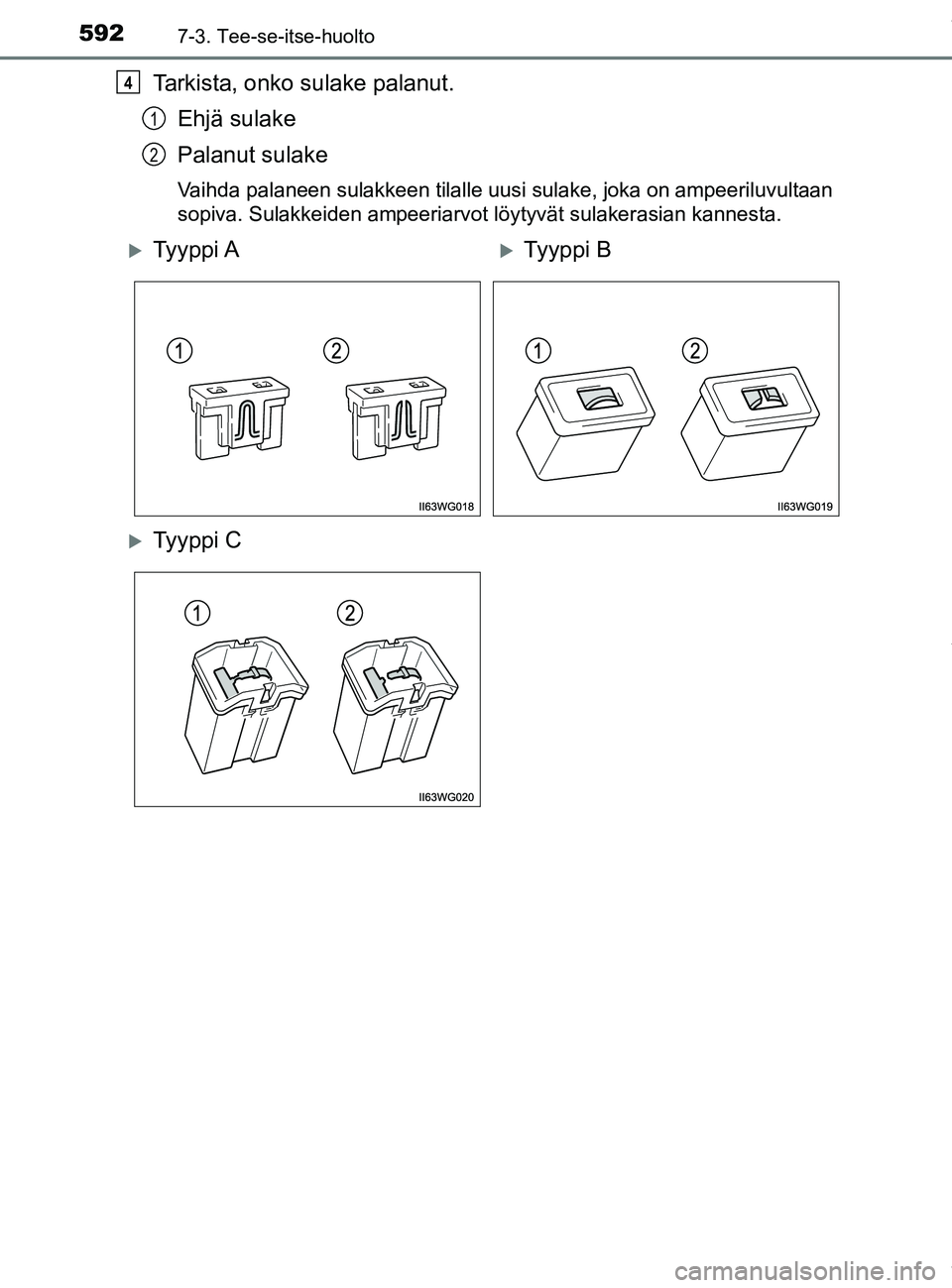

Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i C
OM47C99FI.book Page 592 Friday, July 13, 2018 12:44 PM

5937-3. Tee-se-itse-huolto
OM47C99FI
7
Huolto ja hoito

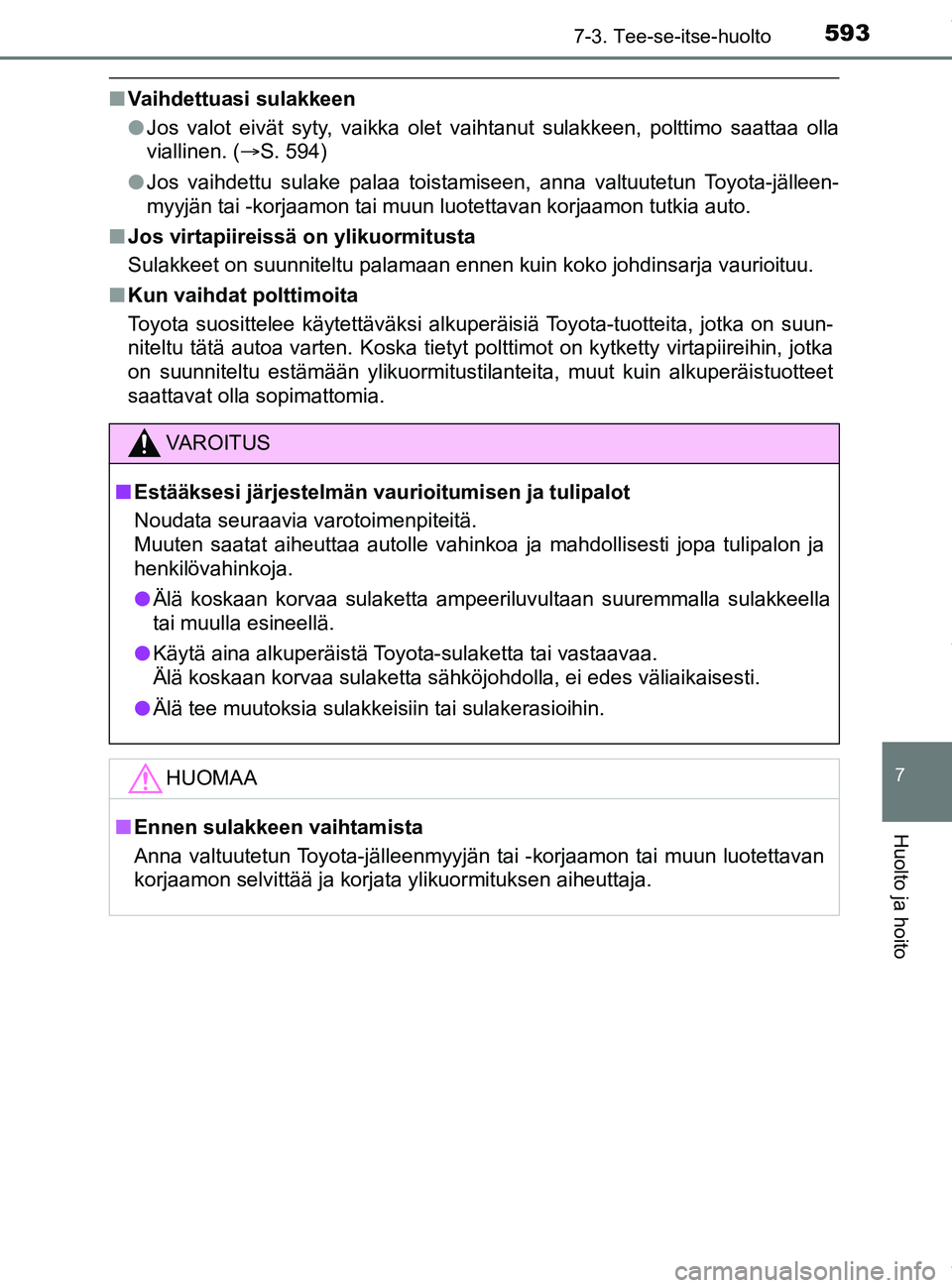

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 594)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkee\
lla
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon selvittää ja korjata ylikuormituksen aiheuttaja.
OM47C99FI.book Page 593 Friday, July 13, 2018 12:44 PM

5947-3. Tee-se-itse-huolto
OM47C99FI

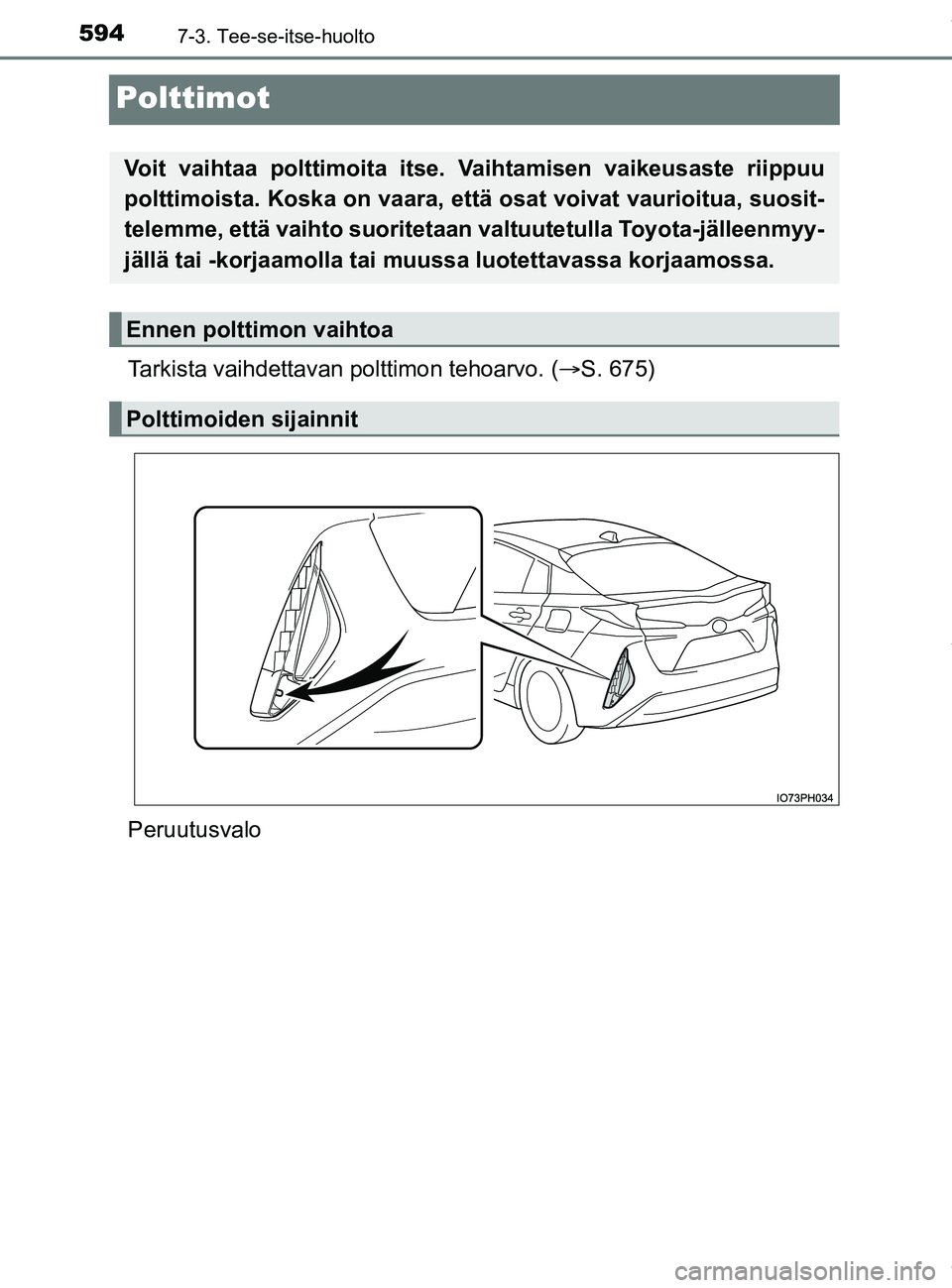

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (S. 675)
Peruutusvalo
Voit vaihtaa polttimoita itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaara, että osat voivat vaurioitua, suosit-
telemme, että vaihto suoritetaan valtuutetulla Toyota-jälleenmyy-
jällä tai -korjaamolla tai muussa luotettavassa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
OM47C99FI.book Page 594 Friday, July 13, 2018 12:44 PM

5957-3. Tee-se-itse-huolto
OM47C99FI
7
Huolto ja hoito

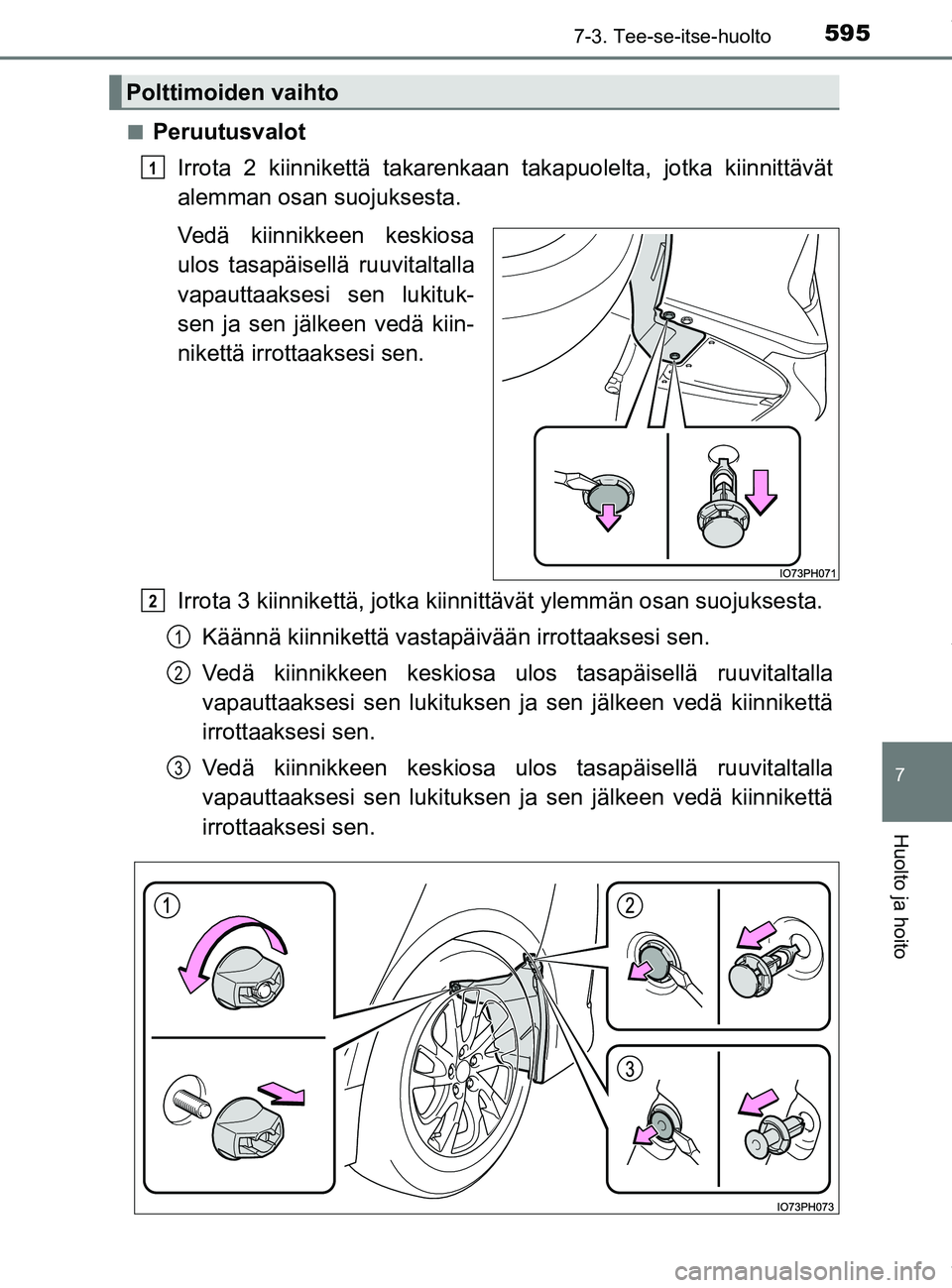

nPeruutusvalotIrrota 2 kiinnikettä takarenkaan takapuolelta, jotka kiinnittävät
alemman osan suojuksesta.
Vedä kiinnikkeen keskiosa
ulos tasapäisellä ruuvitaltalla
vapauttaaksesi sen lukituk-
sen ja sen jälkeen vedä kiin-
nikettä irrottaaksesi sen.
Irrota 3 kiinnikettä, jotka kiinni ttävät ylemmän osan suojuksesta.
Käännä kiinnikettä vastapäivään irrottaaksesi sen.
Vedä kiinnikkeen keskiosa ulos tasapäisellä ruuvitaltalla
vapauttaaksesi sen lukituksen ja sen jälkeen vedä kiinnikettä
irrottaaksesi sen.
Vedä kiinnikkeen keskiosa ulos tasapäisellä ruuvitaltalla
vapauttaaksesi sen lukituksen ja sen jälkeen vedä kiinnikettä
irrottaaksesi sen.
Polttimoiden vaihto
1
2
1
2
3
OM47C99FI.book Page 595 Friday, July 13, 2018 12:44 PM

5967-3. Tee-se-itse-huolto
OM47C99FI

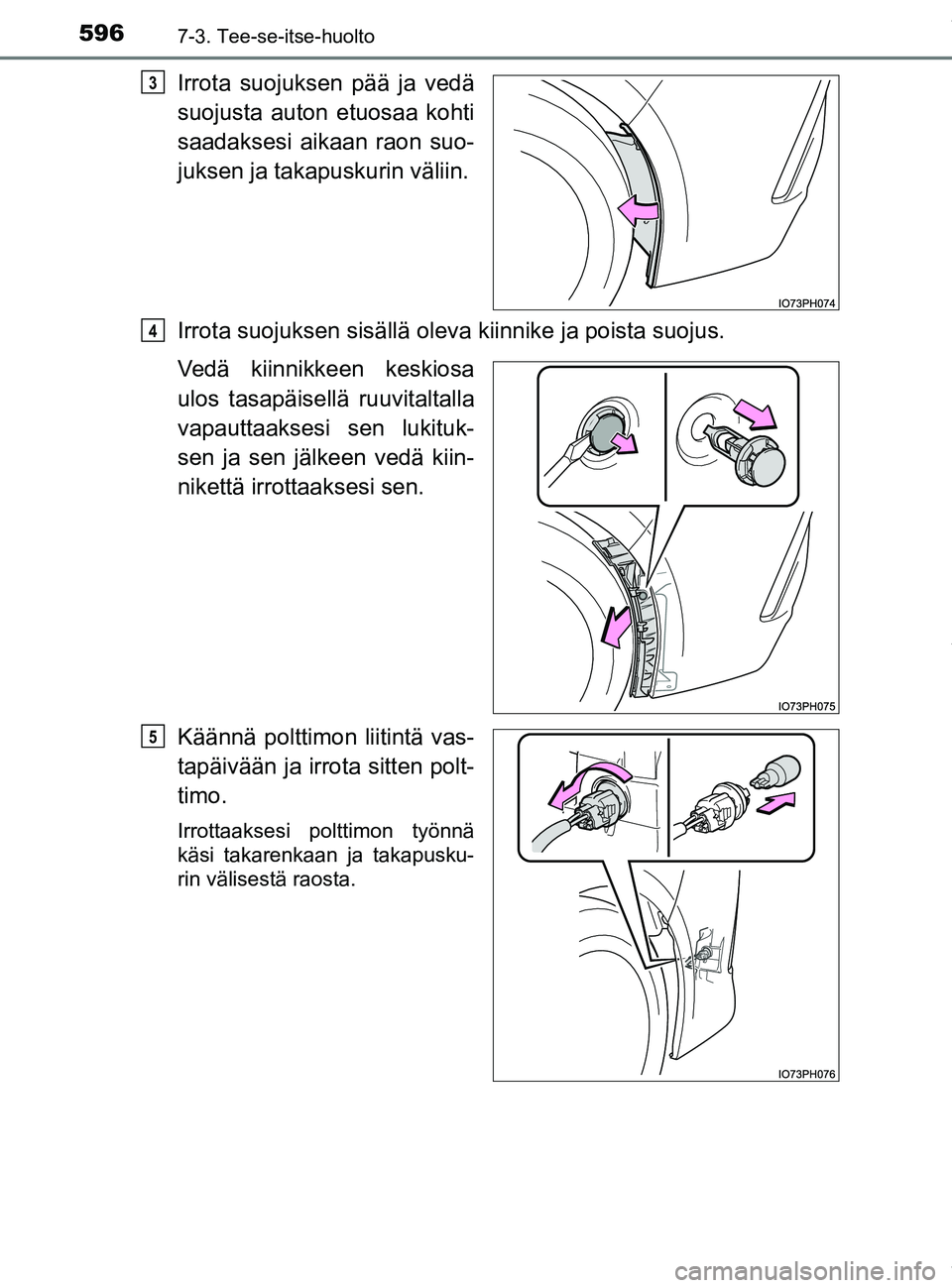

Irrota suojuksen pää ja vedä
suojusta auton etuosaa kohti
saadaksesi aikaan raon suo-
juksen ja takapuskurin väliin.
Irrota suojuksen sisällä olev a kiinnike ja poista suojus.
Vedä kiinnikkeen keskiosa
ulos tasapäisellä ruuvitaltalla
vapauttaaksesi sen lukituk-
sen ja sen jälkeen vedä kiin-
nikettä irrottaaksesi sen.
Käännä polttimon liitintä vas-
tapäivään ja irrota sitten polt-
timo.
Irrottaaksesi polttimon työnnä
käsi takarenkaan ja takapusku-
rin välisestä raosta.
3
4
5
OM47C99FI.book Page 596 Friday, July 13, 2018 12:44 PM

5977-3. Tee-se-itse-huolto
OM47C99FI
7
Huolto ja hoito

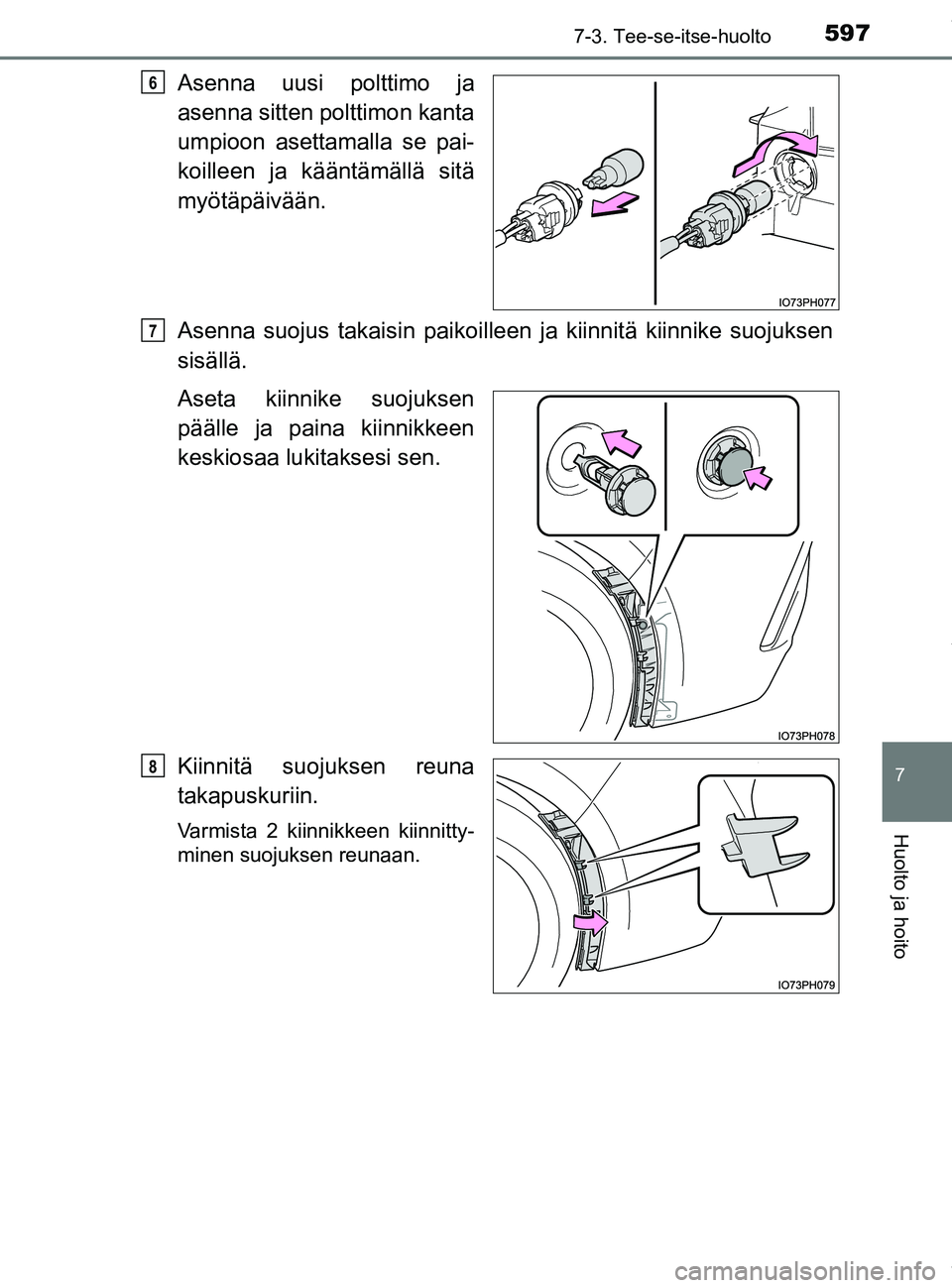

Asenna uusi polttimo ja
asenna sitten polttimon kanta
umpioon asettamalla se pai-
koilleen ja kääntämällä sitä
myötäpäivään.
Asenna suojus takaisin paikoilleen ja kiinnitä kiinnike suojuksen
sisällä.
Aseta kiinnike suojuksen
päälle ja paina kiinnikkeen
keskiosaa lukitaksesi sen.
Kiinnitä suojuksen reuna
takapuskuriin.
Varmista 2 kiinnikkeen kiinnitty-
minen suojuksen reunaan.
6
7
8
OM47C99FI.book Page 597 Friday, July 13, 2018 12:44 PM

5987-3. Tee-se-itse-huolto
OM47C99FI

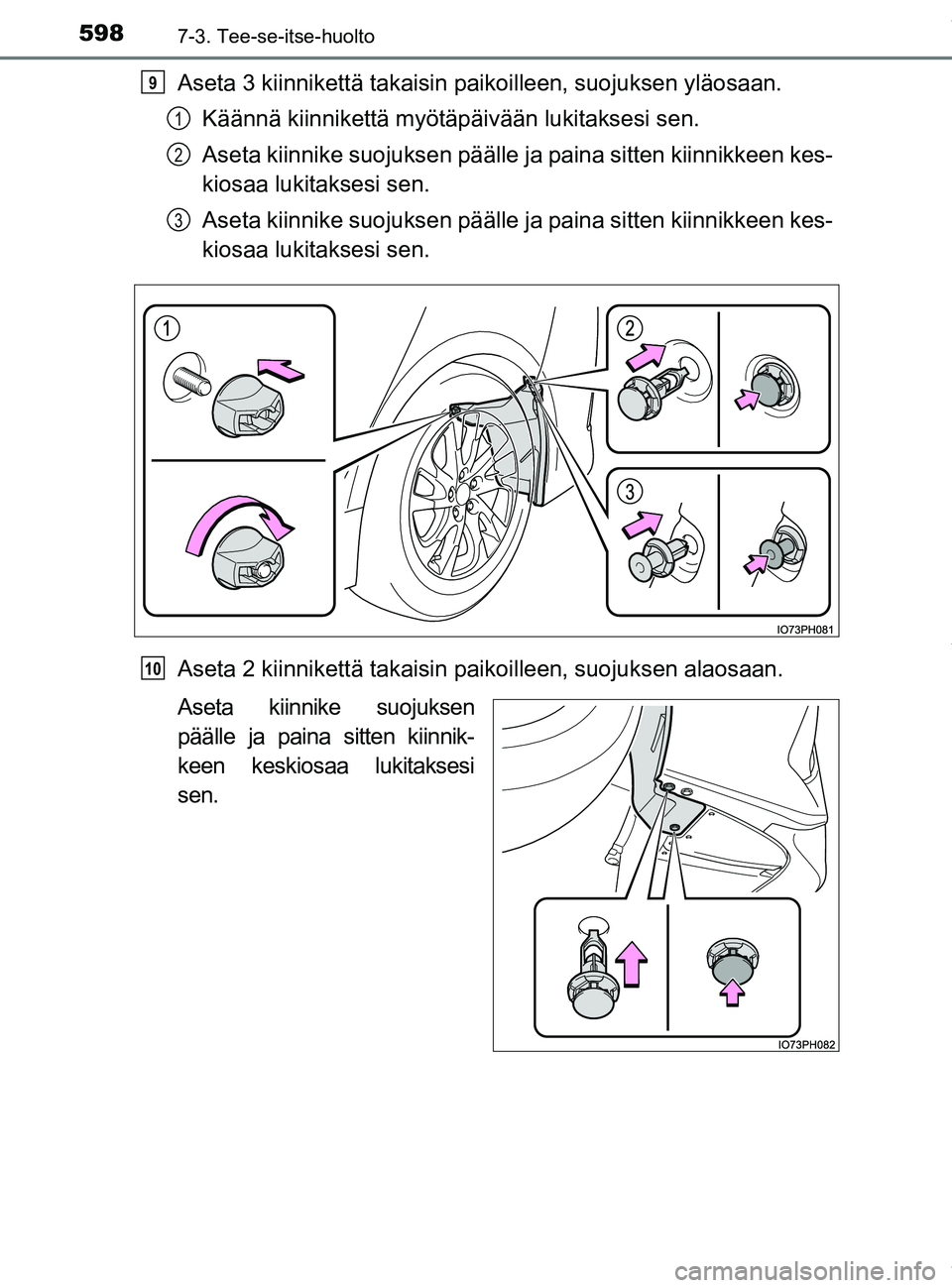

Aseta 3 kiinnikettä takaisin paikoilleen, suojuksen yläosaan.Käännä kiinnikettä myötäpäivään lukitaksesi sen.
Aseta kiinnike suojuksen päälle ja paina sitten kiinnikkeen kes-
kiosaa lukitaksesi sen.
Aseta kiinnike suojuksen päälle ja paina sitten kiinnikkeen kes-
kiosaa lukitaksesi sen.
Aseta 2 kiinnikettä takaisin paikoilleen, suojuksen alaosaan.
Aseta kiinnike suojuksen
päälle ja paina sitten kiinnik-
keen keskiosaa lukitaksesi
sen.9
1
2
3
10
OM47C99FI.book Page 598 Friday, July 13, 2018 12:44 PM

5997-3. Tee-se-itse-huolto
OM47C99FI
7
Huolto ja hoito

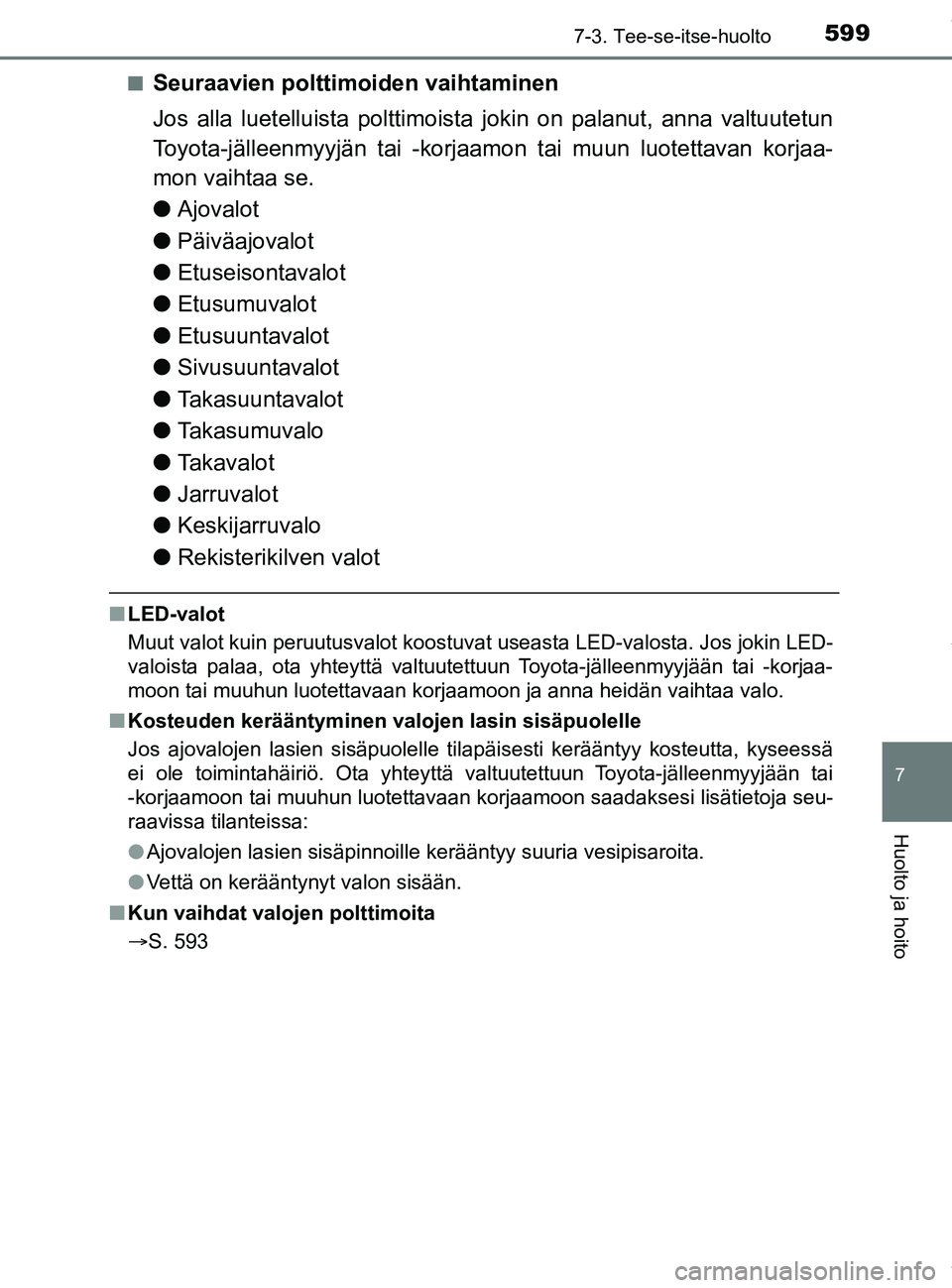

nSeuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan korjaa-
mon vaihtaa se.
l Ajovalot
l Päiväajovalot
l Etuseisontavalot
l Etusumuvalot
l Etusuuntavalot
l Sivusuuntavalot
l Takasuuntavalot
l Takasumuvalo
l Takavalot
l Jarruvalot
l Keskijarruvalo
l Rekisterikilven valot
nLED-valot
Muut valot kuin peruutusvalot koostuvat useasta LED-valosta. Jos jokin LED-
valoista palaa, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun luotettavaan korjaamoon ja anna heidän vaihtaa valo.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan korjaamoon saadaksesi lisätietoja seu-
raavissa tilanteissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt valon sisään.
n Kun vaihdat valojen polttimoita
S. 593
OM47C99FI.book Page 599 Friday, July 13, 2018 12:44 PM

6007-3. Tee-se-itse-huolto
OM47C99FI

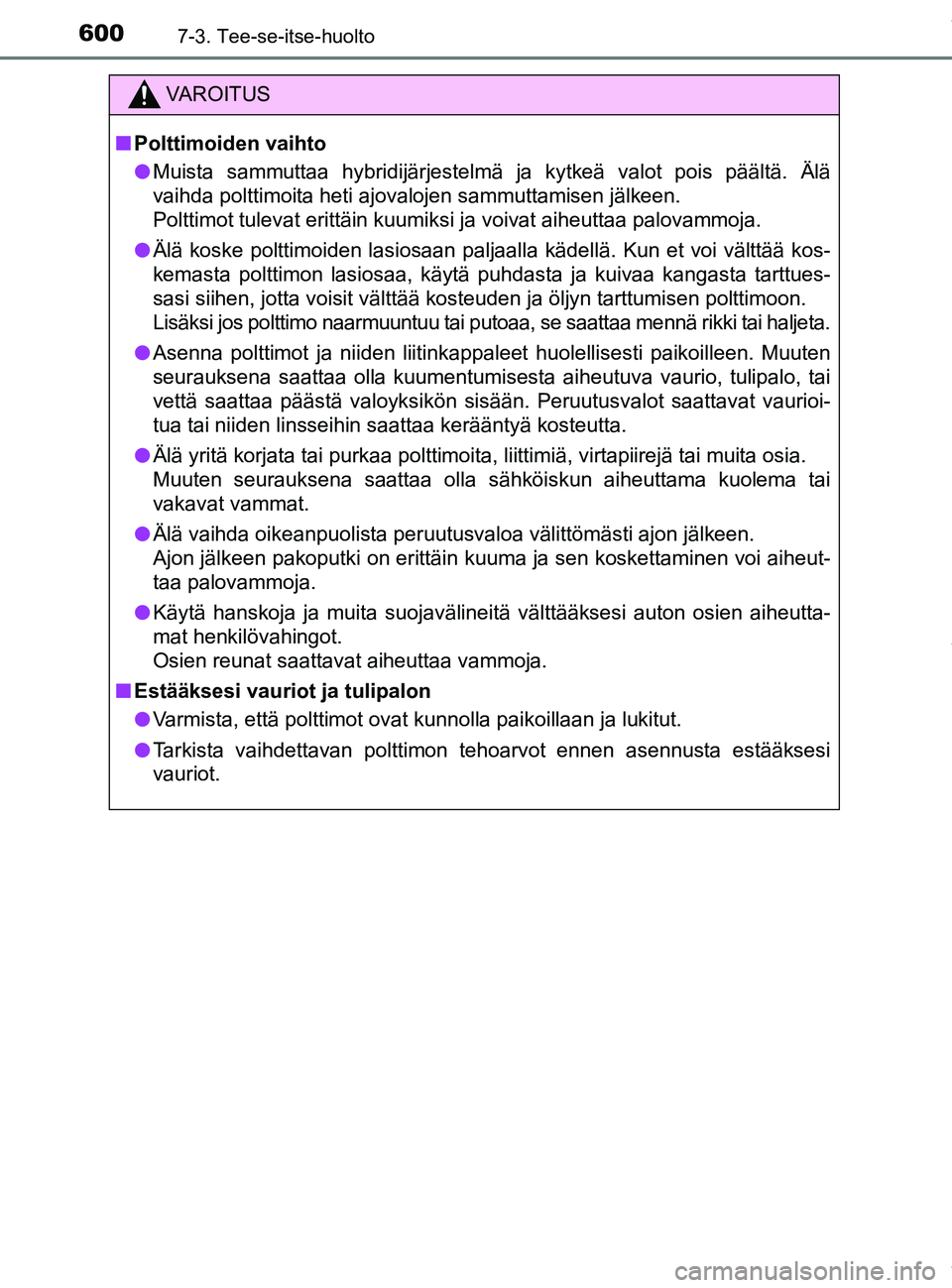

VAROITUS
nPolttimoiden vaihto
l Muista sammuttaa hybridijärjestelmä ja kytkeä valot pois päältä. Älä
vaihda polttimoita heti ajovalojen sammuttamisen jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai haljeta.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä valoyksikön sisään. Peruutusvalot saattavat vaurioi-
tua tai niiden linsseihin saattaa kerääntyä kosteutta.
l Älä yritä korjata tai purkaa polttimoita, liittimiä, virtapi\
irejä tai muita osia.
Muuten seurauksena saattaa olla sähköiskun aiheuttama kuolema tai
vakavat vammat.
l Älä vaihda oikeanpuolista peruutusvaloa välittömästi ajon jälkeen.
Ajon jälkeen pakoputki on erittäin kuuma ja sen koskettaminen voi aiheut-
taa palovammoja.
l Käytä hanskoja ja muita suojavälineitä välttääksesi\
auton osien aiheutta-
mat henkilövahingot.
Osien reunat saattavat aiheuttaa vammoja.
n Estääksesi vauriot ja tulipalon
l Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
l Tarkista vaihdettavan polttimon tehoarvot ennen asennusta estääksesi
vauriot.
