TOYOTA PRIUS PLUG-IN HYBRID 2018 Omistajan Käsikirja (in Finnish)

6318-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI
8
Häiriön sattuessa
Paikkaussarjan osat
Letku
Ilmanvapautuskorkki
TarraVirtapistoke
Rengaspainemittari
Kompressorin katkaisin1
2
3
4
5
6
OM47C99FI.book Page 631 Friday, July 13, 2018 12:44 PM

6328-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI
Vedä hihnasta ylöspäin ja irrota
suojus.
Ota renkaan paikkaussarja
esiin.
nKun kiinnität suojuksen
Renkaan paikkaussarjan ottaminen esiin
1
2
Työnnä kynsi reikään ja aseta levy paikoil-
leen.
IO82PH048
OM47C99FI.book Page 632 Friday, July 13, 2018 12:44 PM

6338-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI
8
Häiriön sattuessa
Ota paikkaussarja esiin muovipakkauksesta.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Vapauta letku. Irrota letkun
ilmanvapautuskorkki.
Kiinnitä pullossa oleva tarra ohjeis-
tettuun paikkaan. (Katso vaihe .)
Tulet tarvitsemaan ilmanvapautus-
korkkia myöhemmin. Säilytä sitä
huolellisesti.
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Korjaustoimenpiteet
1
2
3
10
4
OM47C99FI.book Page 633 Friday, July 13, 2018 12:44 PM

6348-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI
Varmistu, että kompressorin
katkaisin on pois päältä.
Irrota kumitulppa kompresso-
rista.
Irrota sähköpistoke kompresso-
rista.5
6
7
OM47C99FI.book Page 634 Friday, July 13, 2018 12:44 PM

6358-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI
8
Häiriön sattuessa
Kytke sähköliitin sähkön ulosottoon. ( S. 512)
Liitä pullo kompressoriin.
Kuten kuvassa on esitetty, liitä pullo
luotettavasti kompressoriin siten,
että pullon merkin yläpuoli tulee
loven yläreunan kohdalle.
8
Edessä
Takana (tyyppi A)Takana (tyyppi B)
9
OM47C99FI.book Page 635 Friday, July 13, 2018 12:44 PM

6368-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI
Kiinnitä renkaanpaikkaussar-
jan mukana oleva tarra kuljetta-
jan istuimelta helposti nähtävissä
olevaan paikkaan.
Tarkista, mikä on ohjeistettu
rengaspaine.
Rengaspaine on ilmoitettu kuljetta-
jan puolen sivupilarissa kuvan
osoittamassa paikassa. (S. 674)
Käynnistä hybridijärjestelmä. ( S. 311)
Kytke kompressor i päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
10
11
12
13
OM47C99FI.book Page 636 Friday, July 13, 2018 12:44 PM

6378-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI
8
Häiriön sattuessa

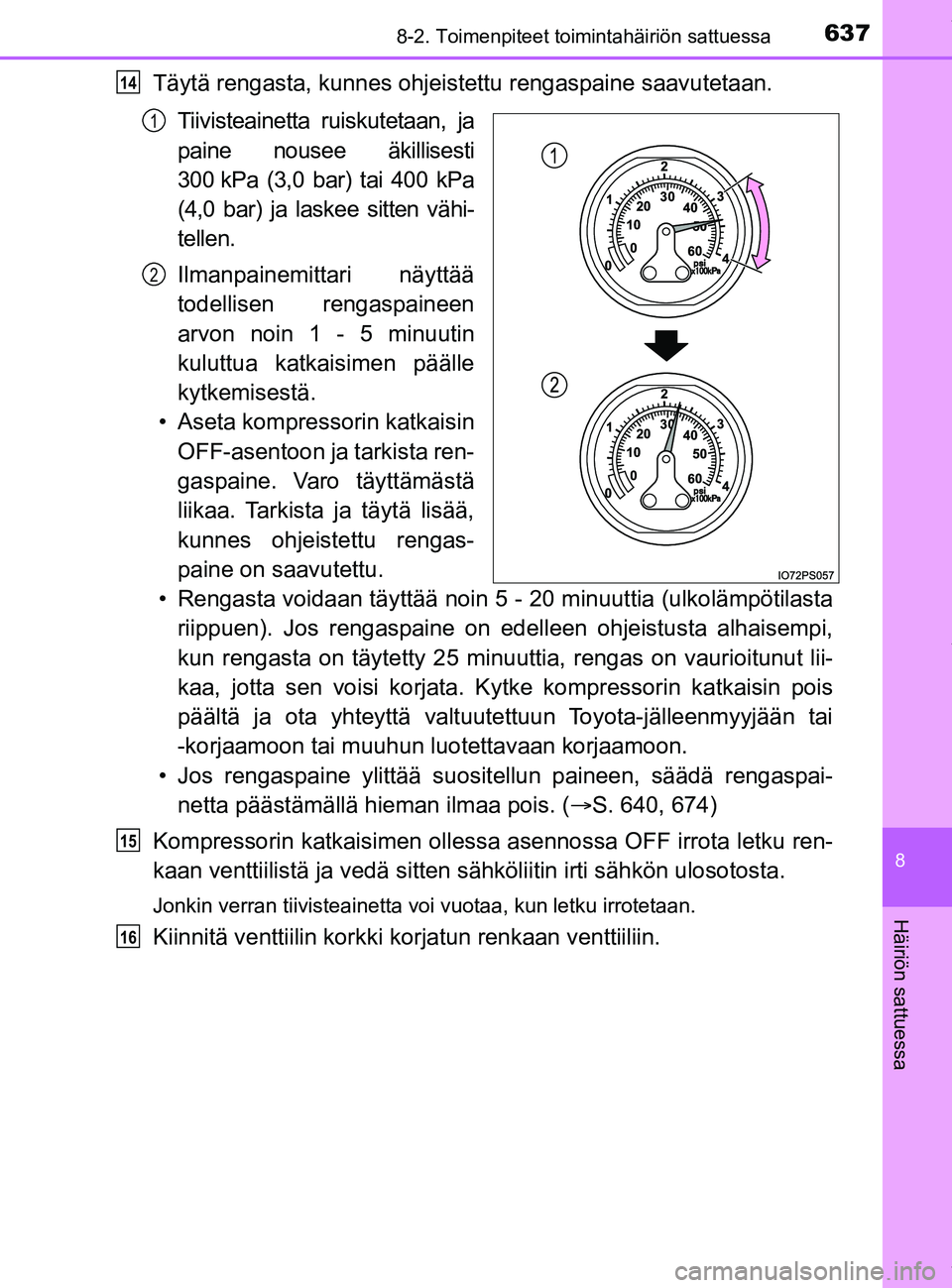

Täytä rengasta, kunnes ohjeistettu rengaspaine saavutetaan.Tiivisteainetta ruiskutetaan, ja
paine nousee äkillisesti
300 kPa (3,0 bar) tai 400 kPa
(4,0 bar) ja laskee sitten vähi-
tellen.
Ilmanpainemittari näyttää
todellisen rengaspaineen
arvon noin 1 - 5 minuutin
kuluttua katkaisimen päälle
kytkemisestä.
• Aseta kompressorin katkaisin OFF-asentoon ja tarkista ren-
gaspaine. Varo täyttämästä
liikaa. Tarkista ja täytä lisää,
kunnes ohjeistettu rengas-
paine on saavutettu.
• Rengasta voidaan täyttää noin 5 - 20 minuuttia (ulkolämpötilasta
riippuen). Jos rengaspaine on edelleen ohjeistusta alhaisempi,
kun rengasta on täytetty 25 min uuttia, rengas on vaurioitunut lii-
kaa, jotta sen voisi korjata. Ky tke kompressorin katkaisin pois
päältä ja ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan korjaamoon.
• Jos rengaspaine ylittää suosit ellun paineen, säädä rengaspai-
netta päästämällä hieman ilmaa pois. ( S. 640, 674)
Kompressorin katkaisimen ollessa asennossa OFF irrota letku ren-
kaan venttiilistä ja vedä sitten sä hköliitin irti sähkön ulosotosta.
Jonkin verran tiivisteainetta voi vuotaa, kun letku irrotetaan.
Kiinnitä venttiilin korkki korjatun renkaan venttiiliin.
14
1
2
15
16
OM47C99FI.book Page 637 Friday, July 13, 2018 12:44 PM

6388-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI

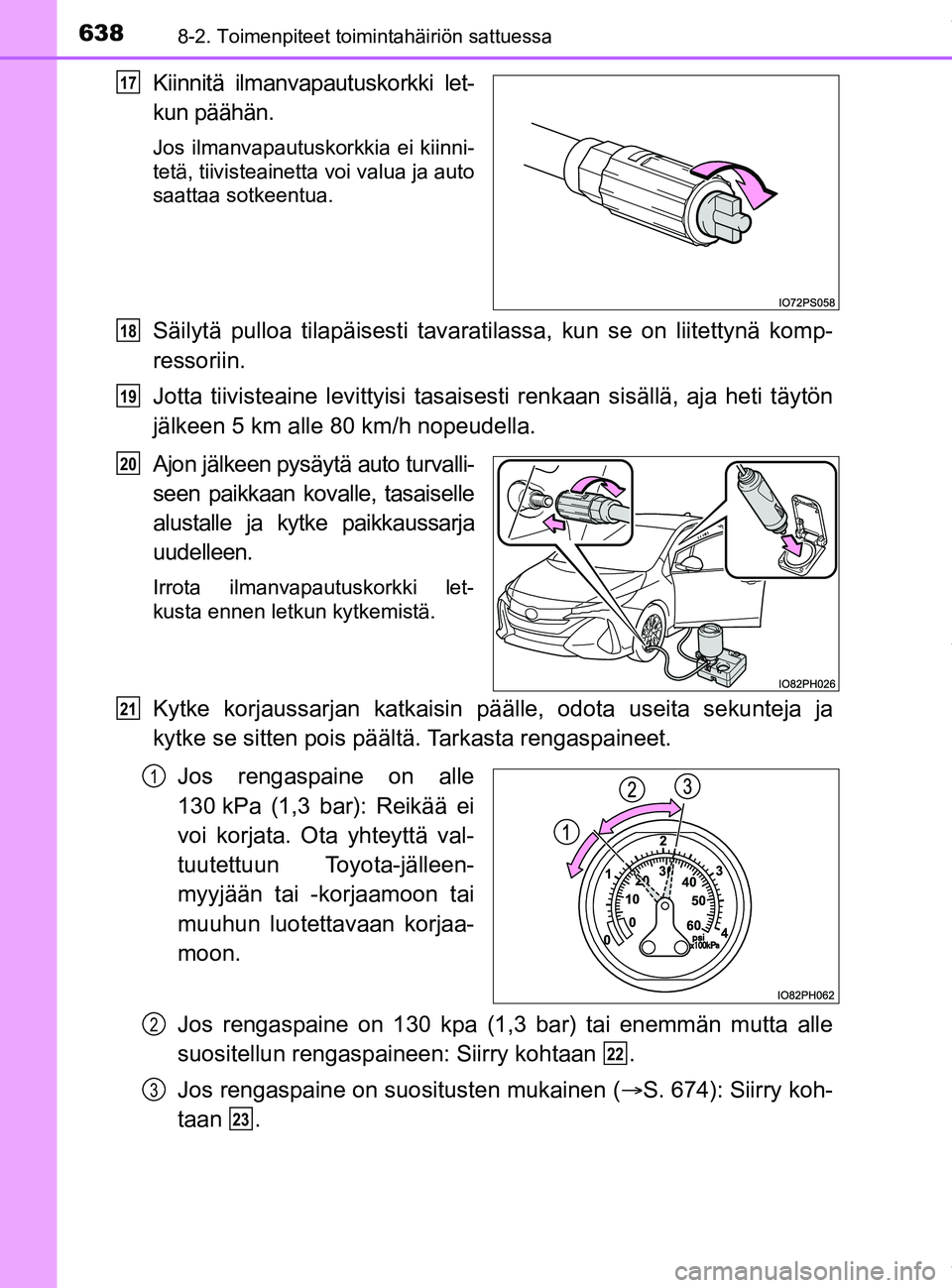

Kiinnitä ilmanvapautuskorkki let-
kun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tilapäisesti tavaratilassa, kun se on liitettynä komp-
ressoriin.
Jotta tiivisteaine levittyisi tasais esti renkaan sisällä, aja heti täytön
jälkeen 5 km alle 80 km/h nopeudella.
Ajon jälkeen pysäytä auto turvalli-
seen paikkaan kovalle, tasaiselle
alustalle ja kytke paikkaussarja
uudelleen.
Irrota ilmanvapautuskorkki let-
kusta ennen letkun kytkemistä.
Kytke korjaussarjan katkaisin pä älle, odota useita sekunteja ja
kytke se sitten pois päältä. Tarkasta rengaspaineet.
Jos rengaspaine on alle
130 kPa (1,3 bar): Reikää ei
voi korjata. Ota yhteyttä val-
tuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai
muuhun luotettavaan korjaa-
moon.
Jos rengaspaine on 130 kpa (1,3 bar) tai enemmän mutta alle
suositellun rengaspainee n: Siirry kohtaan .
Jos rengaspaine on suositusten mukainen ( S. 674): Siirry koh-
taan .
17
18
19
20
21
1
2
22
3
23
OM47C99FI.book Page 638 Friday, July 13, 2018 12:44 PM

6398-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI
8
Häiriön sattuessa
Kytke kompressorin katkaisin päälle ja täytä rengasta, kunnes
ohjeistettu rengaspaine on saavutettu. Aja noin 5 km ja suorita sit-
ten vaihe .
Kiinnitä ilmanvapautuskorkki
letkun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tavaratilassa, kun se on liitet tynä kompressoriin.
Vältä äkillisiä jarrutuksia ja kiih dytyksiä sekä jyrkkiä käännöksiä ja
aja varovasti alle 80 km/h nopeudella lähimmälle valtuutetulle
Toyota-jälleenmyyjälle tai -korjaam olle tai muuhun luotettavaan kor-
jaamoon, joka on alle 100 km etäisyydellä, renkaan korjausta tai
vaihtoa varten.
Varmistu siitä, että valtuutettu Toyota-jälleenmyyjä tai -korjaamo tai muu
luotettava korjaamo saa tiedon siitä, että renkaassa on tiivisteainetta, kun
viet renkaan korjattavaksi tai vaihdettavaksi.
22
20
23
24
25
OM47C99FI.book Page 639 Friday, July 13, 2018 12:44 PM

6408-2. Toimenpiteet toimintahäiriön sattuessa
OM47C99FI

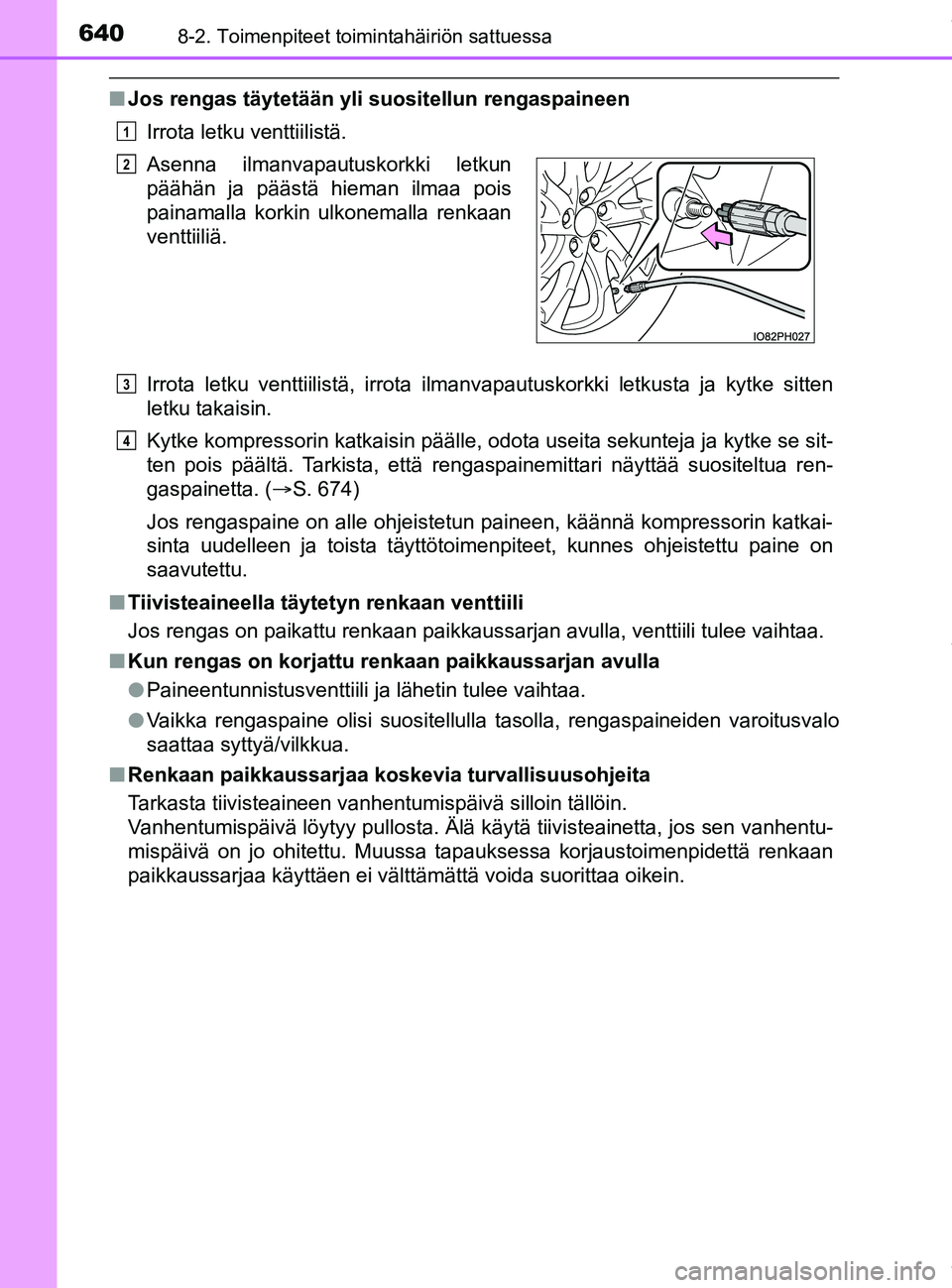

nJos rengas täytetään yli suositellun rengaspaineen
Irrota letku venttiilistä.
Irrota letku venttiilistä, irrota ilmanvapautuskorkki letkusta ja kytke sitten
letku takaisin.
Kytke kompressorin katkaisin päälle, odota useita sekunteja ja kytke se sit-
ten pois päältä. Tarkista, että rengaspainemittari näyttää suositeltua ren-
gaspainetta. ( S. 674)
Jos rengaspaine on alle ohjeistetun paineen, käännä kompressorin katkai-
sinta uudelleen ja toista täyttötoimenpiteet, kunnes ohjeistettu paine on
saavutettu.
n Tiivisteaineella täyt etyn renkaan venttiili
Jos rengas on paikattu renkaan paikkaussarjan avulla, venttiili tulee vaihtaa.
n Kun rengas on korjattu renkaan paikkaussarjan avulla
lPaineentunnistusventtiili ja lähetin tulee vaihtaa.
l Vaikka rengaspaine olisi suositellulla tasolla, rengaspaineiden varoitusvalo
saattaa syttyä/vilkkua.
n Renkaan paikkaussarjaa koskevia turvallisuusohjeita
Tarkasta tiivisteaineen vanhentumispäivä silloin tällöin.
Vanhentumispäivä löytyy pullosta. Älä käytä tiivisteainetta, jos sen vanhentu-
mispäivä on jo ohitettu. Muussa tapauksessa korjaustoimenpidettä\
renkaan
paikkaussarjaa käyttäen ei välttämättä voida suorittaa\
oikein.Asenna ilmanvapautuskorkki letkun
päähän ja päästä hieman ilmaa pois
painamalla korkin ulkonemalla renkaan
venttiiliä.
1
2
3
4
OM47C99FI.book Page 640 Friday, July 13, 2018 12:44 PM
