1302-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
Houd de ontgrendelsleutel in de
uitsparing van het CCID (Char-
ging Circuit Interrupting Device,
onderbrekingsapparaat laad-
systeem) en draai de moer van
het aansluitsnoer los om het
snoer te verwijderen.
Verwijder de ontgrendelsleutel
zodra het aansluitsnoer is verwij-
derd.
Laat de auto niet achter als het aansluitsnoer is verwijderd. Als het aan-
sluitsnoer niet geplaatst is, kunnen water of andere verontrein igingen in
het CCID (Charging Circuit Interrupting Device) terechtkomen he tgeen tot
storingen kan leiden.
Breng het uitsteeksel van het
CCID (Charging Circuit Inter-
rupting Device) in lijn met de
groef van het aansluitsnoer,
steek het aansluitsnoer in het
CCID en draai de moer van het
aansluitsnoer vast.
Controleer voor het plaatsen van
het aansluitsnoer of er geen
vreemde voorwerpen op de aan-
sluiting zitten. Verwijder eventueel
aanwezige vreemde voorwerpen.
Anders kunnen water of andere
verontreinigingen in het CCID
(Charging Circuit Interrupting
Device) terechtkomen hetgeen tot
storingen kan leiden.
Draai de moer van het aansluitsnoer in de tegengestelde richting van ver-
wijderen totdat u een klik hoort en het aansluitsnoer vastzit.
Plaats de afdekkap van het aansluitsnoer en de ontgrendelsleute l
op het aansluitsnoer dat verwijderd is.
Plaats de ontgrendelsleutel zorgvuldig in de afdekkap om te voo rkomen
dat u hem kwijtraakt. Controleer ook of de ontgrendelsleutel ni et per onge-
luk uit de afdekkap kan vallen.
Bewaar het aansluitsnoer op een veilige, schone en droge plaats .
5
6
7
PRIUS PHV_OM_OM47C78E_(EE).book Page 130 Wednesday, April 3, 2019 10:55 AM

1312-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
WAARSCHUWING
■Bij gebruik van het CCID (Charging Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem)
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor e rnstig letsel
kan ontstaan.
● Probeer de laadkabel, de laadstekker, de stekker en het CCID (Charging
Circuit Interrupting Device, onderbrekingsapparaat laadsysteem) niet te
demonteren of repareren.
Stop onmiddellijk met laden als er een probleem optreedt met de laadka-
bel of het CCID (Charging Circuit Interrupting Device, onderbre kingsappa-
raat laadsysteem) en neem contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uit-
geruste deskundige.
● Stel de laadkabel, de laadstekker, de stekker en het CCID (Char ging Cir-
cuit Interrupting Device, onderbrekingsapparaat laadsysteem) ni et bloot
aan sterke schokken.
● Oefen geen overmatige kracht op de laadkabel uit. Rol de laadka bel niet
te strak op, tordeer de laadkabel niet en trek er ook niet aan.
● Beschadig de laadkabel niet met scherpe voorwerpen.
● Vouw de laadstekker of de stekker niet op en steek er geen vree mde voor-
werpen in.
● Dompel de laadstekker en de stekker niet onder in water.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
ze ondergedompeld zijn geweest in water.
● Vervang het aansluitsnoer niet met natte handen. (indien aanwez ig)
Vervang geen onderdelen onder natte omstandigheden of in een natte
omgeving.
● Vervang het aansluitsnoer niet wanneer de stekker en/of de laad stekker
zijn aangesloten. (indien aanwezig)
● Controleer of er plaatselijke regelgeving met betrekking tot he t laden van
toepassing is en houd u hieraan.
● Laat het CCID (Charging Circuit Interrupting Device) niet achte r als het
aansluitsnoer is verwijderd.
● Controleer voor het plaatsen van het aansluitsnoer op het CCID (Charging
Circuit Interrupting Device) of er geen vreemde voorwerpen op d e aanslui-
ting zitten.
● Laadkabel modus 2: Draai bij het vervangen van het aansluitsnoe r de
moer van het aansluitsnoer stevig aan totdat u een “klik” hoort. (indien
aanwezig)
● Houd de laadkabel uit de buurt van voorwerpen met een hoge tempera-
tuur zoals een kachel.
● Belast de laadkabel en het aansluitsnoer (bijvoorbeeld door de laadkabel
om het CCID (Charging Circuit Interrupting Device) te wikkelen) en de
laadstekker niet.
● Gebruik de laadkabel niet en laat hem niet achter in situaties waarin de con-
tactdoos en de stekker belast worden (bijvoorbeeld wanneer het CCID
(Charging Circuit Interrupting De vice) in de lucht hangt zonder contact te
maken met de grond).
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 131 Wednesday, April 3, 2019 10:55 AM

1322-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)

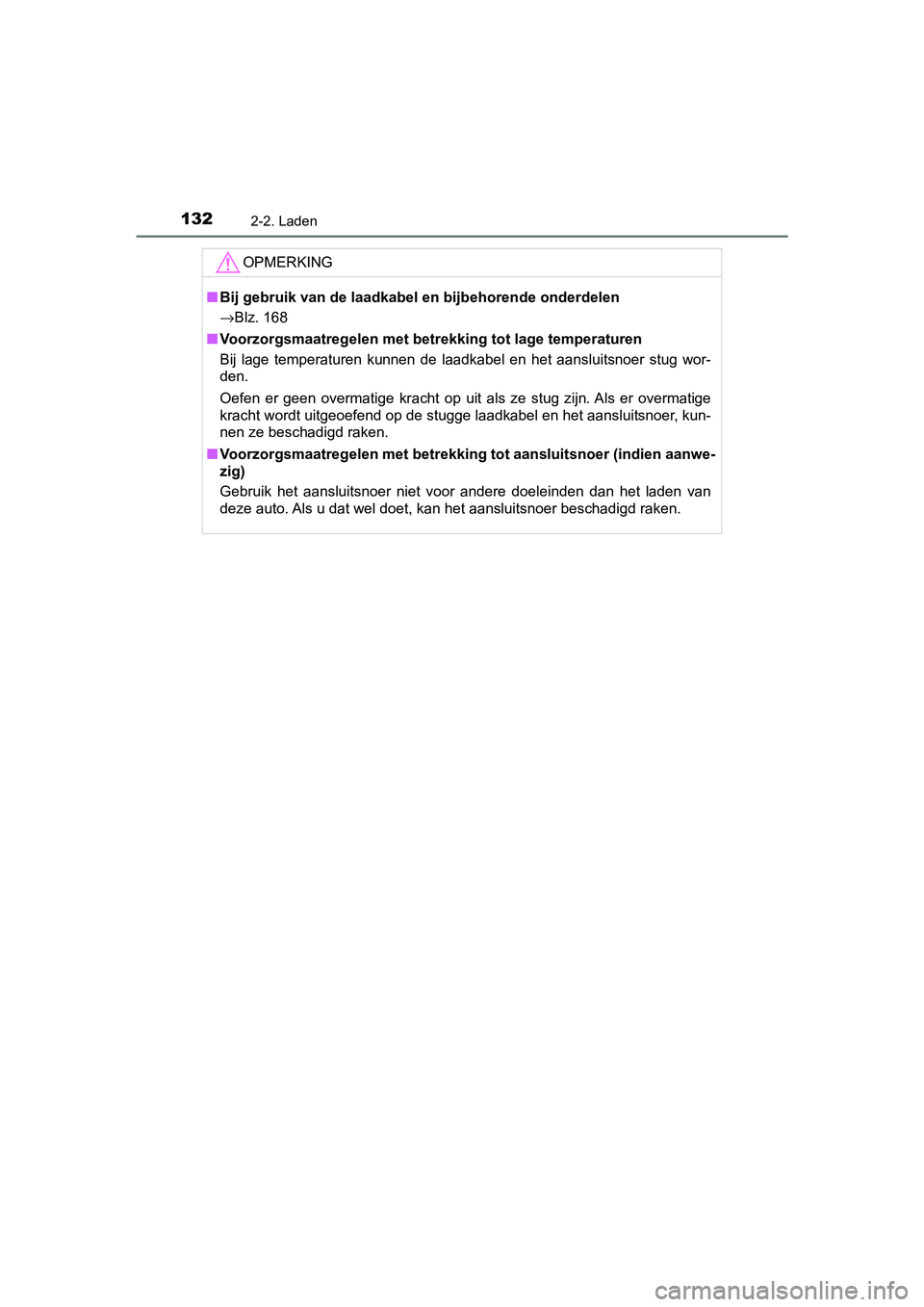

OPMERKING
■Bij gebruik van de laadkabel en bijbehorende onderdelen
→ Blz. 168
■ Voorzorgsmaatregelen met bet rekking tot lage temperaturen
Bij lage temperaturen kunnen de laadkabel en het aansluitsnoer stug wor-
den.
Oefen er geen overmatige kracht op uit als ze stug zijn. Als er overmatige
kracht wordt uitgeoefend op de stugge laadkabel en het aansluit snoer, kun-
nen ze beschadigd raken.
■ Voorzorgsmaatregelen met betrekking tot aansluitsnoer (indien a anwe-
zig)
Gebruik het aansluitsnoer niet voor andere doeleinden dan het laden van
deze auto. Als u dat wel doet, kan het aansluitsnoer beschadigd raken.
PRIUS PHV_OM_OM47C78E_(EE).book Page 132 Wednesday, April 3, 2019 10:55 AM

1332-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
Om veiligheidsredenen moet de laadkabel regelmatig worden gecon-
troleerd.
Controleren en onderhouden van de laadkabel
WAARSCHUWING
■ Routinecontrole
Controleer de volgende punten regelmatig.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor e rnstig letsel
kan ontstaan.
● De laadkabel, de stekker, de laadstekker, het CCID (Charging Ci rcuit
Interrupting Device, onderbrekingsapparaat laadsysteem) enz. zi jn niet
beschadigd
● De contactdoos is niet beschadigd
● De stekker kan goed in de contactdoos worden gestoken
● De stekker wordt tijdens het gebruik niet extreem heet
● Het uiteinde van de stekker is niet vervormd
● De stekker is niet vies of stoffig
Verwijder de stekker uit de contactdoos alvorens hem te control eren. Neem
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige en stop
direct met het gebruik van de laadkabel als er tijdens de contr ole van de
laadkabel afwijkingen worden gevonden.
■ Onderhouden van de laadkabel
Als de laadkabel vies is, verwijder het vuil dan eerst met een licht vochtige
doek en veeg de kabel vervolgens na met een droge doek.
Was hem echter nooit met water. Als de laadkabel is gewassen me t water,
kan dat brand of elektrische schokken tijdens het laden tot gevolg hebben,
waardoor ernstig letsel kan ontstaan.
■ Als de laadkabel gedurende lan gere tijd niet wordt gebruikt
Verwijder de stekker uit de contactdoos. Op de stekker of in de contactdoos
kan zich stof ophopen, waardoor oververhitting of brand kan ontstaan.
Ook moet de kabel op een droge plaats worden bewaard.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 133 Wednesday, April 3, 2019 10:55 AM

1342-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
Smart Lid-systeem en vergrendelsysteem
laadstekker
Smart Lid-systeem
Als u de elektronische sleutel bij u draagt, bijvoorbeeld in uw zak,
kunt u de klep van de laadaansluiting ontgrendelen terwijl de p ortie-
ren vergrendeld blijven.
Vergrendelsysteem laadstekker
Als de laadstekker rechtstandig zo ver mogelijk in de aansluiting
wordt gestoken, wordt hij automatisch vergrendeld.
Draag een elektronische sleutel b ij u en druk op de vergrendeltoets
voor de laadstekker om de laadstekker te ontgrendelen.
Op deze manier kan worden voorkomen dat de laadkabel losgekoppe ld of
gestolen wordt tijdens het laden.
■ Plaats van antenne
→Blz. 287
■ Bereik (gebieden waarin de elektronische sleutel wordt gesignal eerd)
→Blz. 288
Als u de elektronische sleutel bij u draagt, bijvoorbeeld in uw
zak, kunt u de klep van de laad aansluiting en de laadstekker ver-
grendelen of ontgrendelen.
Bediening Smart Lid-systeem e n vergrendelsysteem laadstekker
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 134 Wednesday, April 3, 2019 10:55 AM

1352-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■

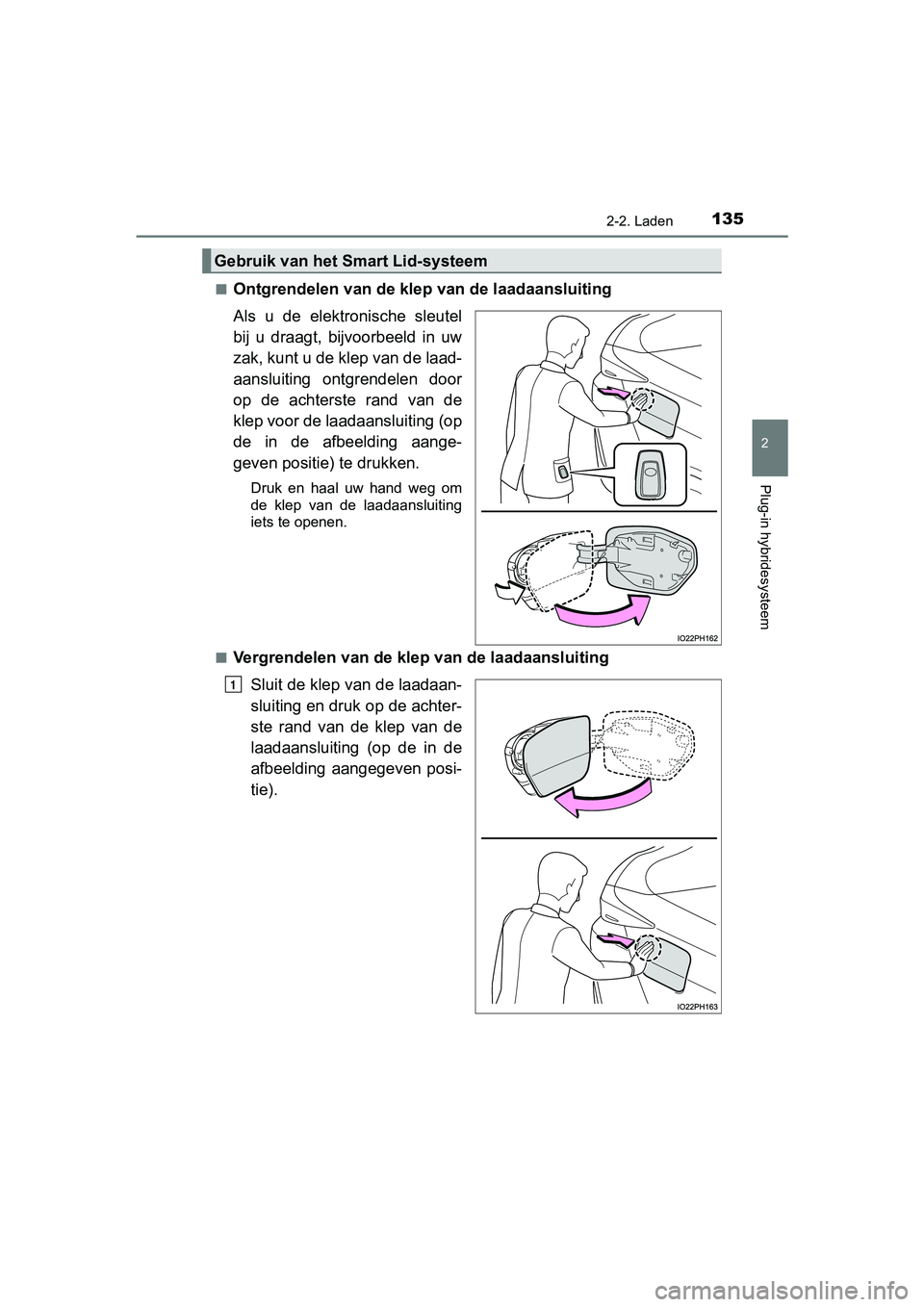

Ontgrendelen van de klep
van de laadaansluiting
Als u de elektronische sleutel
bij u draagt, bijvoorbeeld in uw
zak, kunt u de klep van de laad-
aansluiting ontgrendelen door
op de achterste rand van de
klep voor de laadaansluiting (op
de in de afbeelding aange-
geven positie) te drukken.
Druk en haal uw hand weg om
de klep van de laadaansluiting
iets te openen.
■
Vergrendelen van de klep van de laadaansluiting Sluit de klep van de laadaan-
sluiting en druk op de achter-
ste rand van de klep van de
laadaansluiting (op de in de
afbeelding aangegeven posi-
tie).
Gebruik van het Smart Lid-systeem
1
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 135 Wednesday, April 3, 2019 10:55 AM

1362-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)

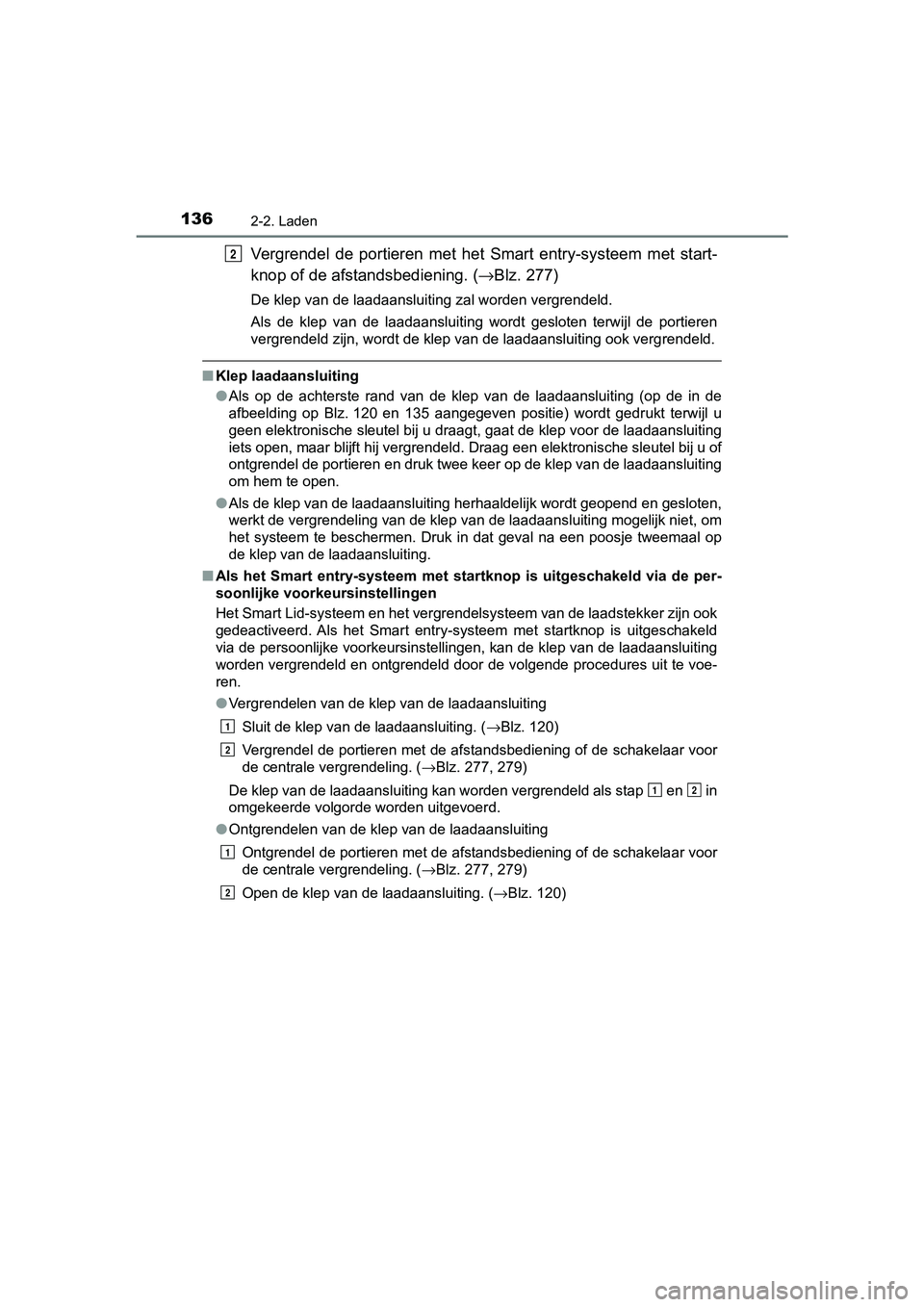

Vergrendel de portieren met het Smart entry-systeem met start-
knop of de afstan dsbediening. (→Blz. 277)
De klep van de laadaansluiting zal worden vergrendeld.
Als de klep van de laadaansluiting wordt gesloten terwijl de portieren
vergrendeld zijn, wordt de klep van de laadaansluiting ook verg rendeld.
■Klep laadaansluiting
●Als op de achterste rand van de klep van de laadaansluiting (op de in de
afbeelding op Blz. 120 en 135 aangegeven positie) wordt gedrukt terwijl u
geen elektronische sleutel bij u draagt, gaat de klep voor de l aadaansluiting
iets open, maar blijft hij vergrendeld. Draag een elektronische sleutel bij u of
ontgrendel de portieren en druk twee keer op de klep van de laa daansluiting
om hem te open.
● Als de klep van de laadaansluiting herhaaldelijk wordt geopend en gesloten,
werkt de vergrendeling van de klep van de laadaansluiting mogel ijk niet, om
het systeem te beschermen. Druk in dat geval na een poosje twee maal op
de klep van de laadaansluiting.
■ Als het Smart entry-systeem met s tartknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen
Het Smart Lid-systeem en het vergrendelsysteem van de laadstekker zijn ook
gedeactiveerd. Als het Smart entry-systeem met startknop is uitgeschakeld
via de persoonlijke voorkeursinstellingen, kan de klep van de laadaansluiting
worden vergrendeld en ontgrendeld door de volgende procedures uit te voe-
ren.
● Vergrendelen van de klep van de laadaansluiting
Sluit de klep van de laadaansluiting. ( →Blz. 120)
Vergrendel de portieren met de afstandsbediening of de schakela ar voor
de centrale vergrendeling. ( →Blz. 277, 279)
De klep van de laadaansluiting kan worden vergrendeld als stap en in
omgekeerde volgorde worden uitgevoerd.
● Ontgrendelen van de klep van de laadaansluiting
Ontgrendel de portieren met de afstandsbediening of de schakela ar voor
de centrale vergrendeling. ( →Blz. 277, 279)
Open de klep van de laadaansluiting. ( →Blz. 120)
2
1
2
12
1
2
PRIUS PHV_OM_OM47C78E_(EE).book Page 136 Wednesday, April 3, 2019 10:55 AM

1372-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■
Als de klep van de laadaansluiting niet opengaat met de normale proce-
dure
Als de klep van de laadaansluiting niet opengaat met de normale procedure,
kan hij met een noodprocedure worden geopend door de volgende s tappen
uit te voeren.
Open de achterklep. ( →Blz. 282)
Pak de wielmoersleutel. ( →Blz. 647)
Steek de wielmoersleutel naar binnen zoals aangegeven in de afb eelding.
Druk op het midden van de achterste rand van de klep van de laa daanslui-
ting om hem te openen. ( →Blz. 120)
Deze ontgrendelmethode mag alleen in noodgevallen worden gebrui kt. Laat,
als het probleem blijft bestaan, de auto direct nakijken door e en erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige. Trek aan de knop en verwijder de klep
zoals aangegeven in de afbeelding.
Plaats het uiteinde van de wielmoer-
sleutel in de uitsparing in het paneel.
Plaats het L-vormige deel van de
wielmoersleutel zo dat de sleutel rust
op de afdekplaat.
(Plaats de wielmoersleutel zo dat hij
haaks op de werkopening staat.)
Beweeg de wielmoersleutel vanuit de
toestand in stap omhoog.
Door te drukken op de noodontgrende-
lingshendel in de werkopening zal de
klep van de laadaansluiting ontgrendeld
worden.
1
2
3
4
1
2
5
4
6
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 137 Wednesday, April 3, 2019 10:55 AM

1382-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
Draag de elektronische sleutel bij u, bijvoorbeeld in uw zak.
■Vergrendelen van de laadstekker
Steek de laadstekker goed in
het laadcontact.
(→ Blz. 161)
Als de laadstekker rechtstandig
zo ver mogelijk in de aansluiting
wordt gestoken, wordt hij auto-
matisch vergrendeld.
Als de laadstekker niet goed
naar binnen gestoken is, zal de
vergrendelingsprocedure een
paar keer worden uitgevoerd.
■
Ontgrendelen van de laadstekker
Druk op de vergrendeltoets van
de laadstekker.
De laadstekker wordt ontgren-
deld.
Gebruiken van het vergrendelsysteem van de laadstekker
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 138 Wednesday, April 3, 2019 10:55 AM

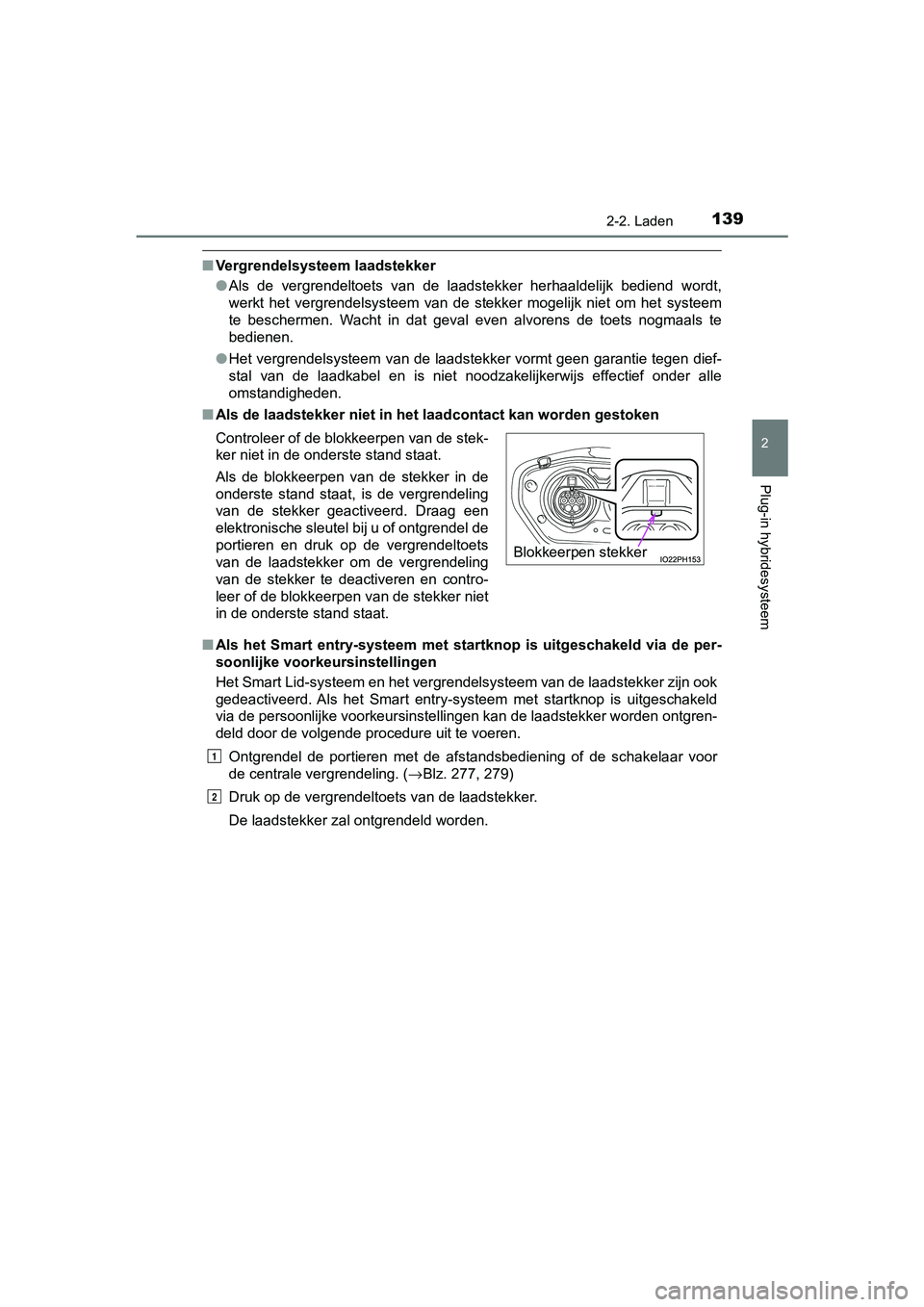

1392-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
■Vergrendelsysteem laadstekker
●Als de vergrendeltoets van de laadstekker herhaaldelijk bediend wordt,
werkt het vergrendelsysteem van de stekker mogelijk niet om het systeem
te beschermen. Wacht in dat geval even alvorens de toets nogmaa ls te
bedienen.
● Het vergrendelsysteem van de laadstekker vormt geen garantie tegen dief-
stal van de laadkabel en is niet noodzakelijkerwijs effectief o nder alle
omstandigheden.
■ Als de laadstekker niet in het l aadcontact kan worden gestoken
■ Als het Smart entry-systeem met s tartknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen
Het Smart Lid-systeem en het vergrendelsysteem van de laadstekker zijn ook
gedeactiveerd. Als het Smart entry-systeem met startknop is uitgeschakeld
via de persoonlijke voorkeursinstellingen kan de laadstekker wo rden ontgren-
deld door de volgende procedure uit te voeren.
Ontgrendel de portieren met de afstandsbediening of de schakela ar voor
de centrale vergrendeling. ( →Blz. 277, 279)
Druk op de vergrendeltoets van de laadstekker.
De laadstekker zal ontgrendeld worden.
Controleer of de blokkeerpen van de stek-
ker niet in de onderste stand staat.
Als de blokkeerpen van de stekker in de
onderste stand staat, is de vergrendeling
van de stekker geactiveerd. Draag een
elektronische sleutel bij u of ontgrendel de
portieren en druk op de vergrendeltoets
van de laadstekker om de vergrendeling
van de stekker te deactiveren en contro-
leer of de blokkeerpen van de stekker niet
in de onderste stand staat.
Blokkeerpen stekker
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo
k Page 139 Wednesday, April 3, 2019 10:55 AM
