TOYOTA PRIUS PLUG-IN HYBRID 2019 Instructieboekje (in Dutch)

901-3. Antidiefstalsysteem
PRIUS PHV_OM_OM47C78E_(EE)
De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om dief stal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld.
( → Blz. 87)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de inbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensor reageert op bewegingen bin -
nen in de auto.
Zet het contact UIT.
Er wordt gedurende ongeveer 4 seconden een melding weergegeven
op het multi-informatiedisplay waarin u wordt gevraagd of u de inbraak-
sensor wilt uitschakelen.
Druk op of van de
bedieningstoetsen van het
stuurwiel, selecteer “Yes” (ja)
en druk vervolgens op .
Als er gedurende ongeveer 5 s
geen handeling wordt uitge-
voerd, dooft de melding automa-
tisch en wordt de inbraaksensor
niet uitgeschakeld.
De inbraaksensor zal iedere keer dat het contact AAN wordt geze t, wor-
den ingeschakeld.
Inbraaksensor (indien aanwezig)
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 90 Wednesday, April 3, 2019 10:55 AM

911-3. Antidiefstalsysteem
1
PRIUS PHV_OM_OM47C78E_(EE)
Veiligheid en beveiliging
■Als de melding waarin u wordt gevraagd of u de inbraaksensor wi lt uit-
schakelen niet wordt weergegeven
De melding wordt mogelijk niet weergegeven als er een andere melding
wordt weergegeven. Zet in dat geval het contact AAN, volg de instructies op
het display en zet het contact weer UIT.
■ Uitschakelen en automatisch opnieuw inschakelen van de inbraaks en-
sor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
● Druk op de startknop of ontgrendel de portieren met de instapfu nctie of de
afstandsbediening om de inbraaksensor opnieuw in te schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Het bewegen van mensen buiten de auto
●
Er bevinden zich nog personen of huis-
dieren in de auto.
● Er is een zijruit geopend.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals
de inbraaksensoren van andere
auto's
IO13PH005
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kle-
ding aan kledinghaakjes, in de auto.
IO13PH007
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 91 Wednesday, April 3, 2019 10:55 AM

921-3. Antidiefstalsysteem
PRIUS PHV_OM_OM47C78E_(EE)●
De auto staat in een wasstraat of een hogedruk-wasinstallatie.
● De auto is blootgesteld aan schokken die het gevolg zijn van ha gel, onweer
of andere van buitenaf komende herhaalde schokken of trillingen .
●
De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
● Er wordt ijs of sneeuw van de auto ver-
wijderd, waardoor de auto herhaaldelijk
wordt blootgesteld aan schokken of tril-
lingen.
OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
IO13PH008
IO13PH009
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 92 Wednesday, April 3, 2019 10:55 AM

93

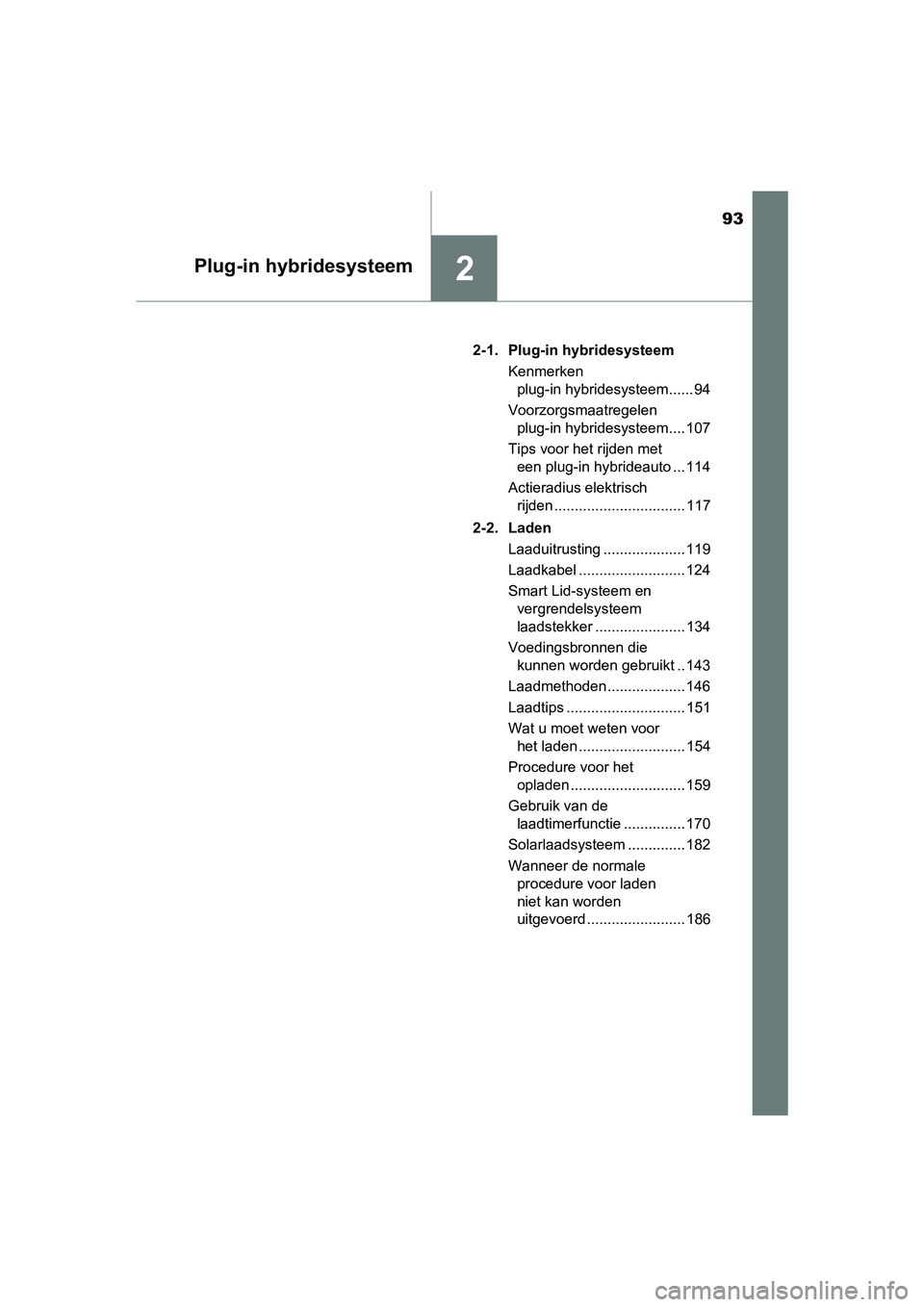

2Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)2-1. Plug-in hybridesysteem
Kenmerken plug-in hybridesysteem...... 94
Voorzorgsmaatregelen plug-in hybridesysteem.... 107
Tips voor het rijden met een plug-in hybrideauto ... 114
Actieradius elektrisch rijden ................................ 117
2-2. Laden Laaduitrusting .................... 119
Laadkabel .......................... 124
Smart Lid-systeem en vergrendelsysteem
laadstekker ...................... 134
Voedingsbronnen die kunnen worden gebruikt .. 143
Laadmethoden ................... 146
Laadtips ............................. 151
Wat u moet weten voor het laden .......................... 154
Procedure voor het opladen ............................ 159
Gebruik van de laadtimerfunctie ............... 170
Solarlaadsysteem .............. 182
Wanneer de normale procedure voor laden
niet kan worden
uitgevoerd ........................ 186
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 93 Wednesday, April 3, 2019 10:55 AM

942-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

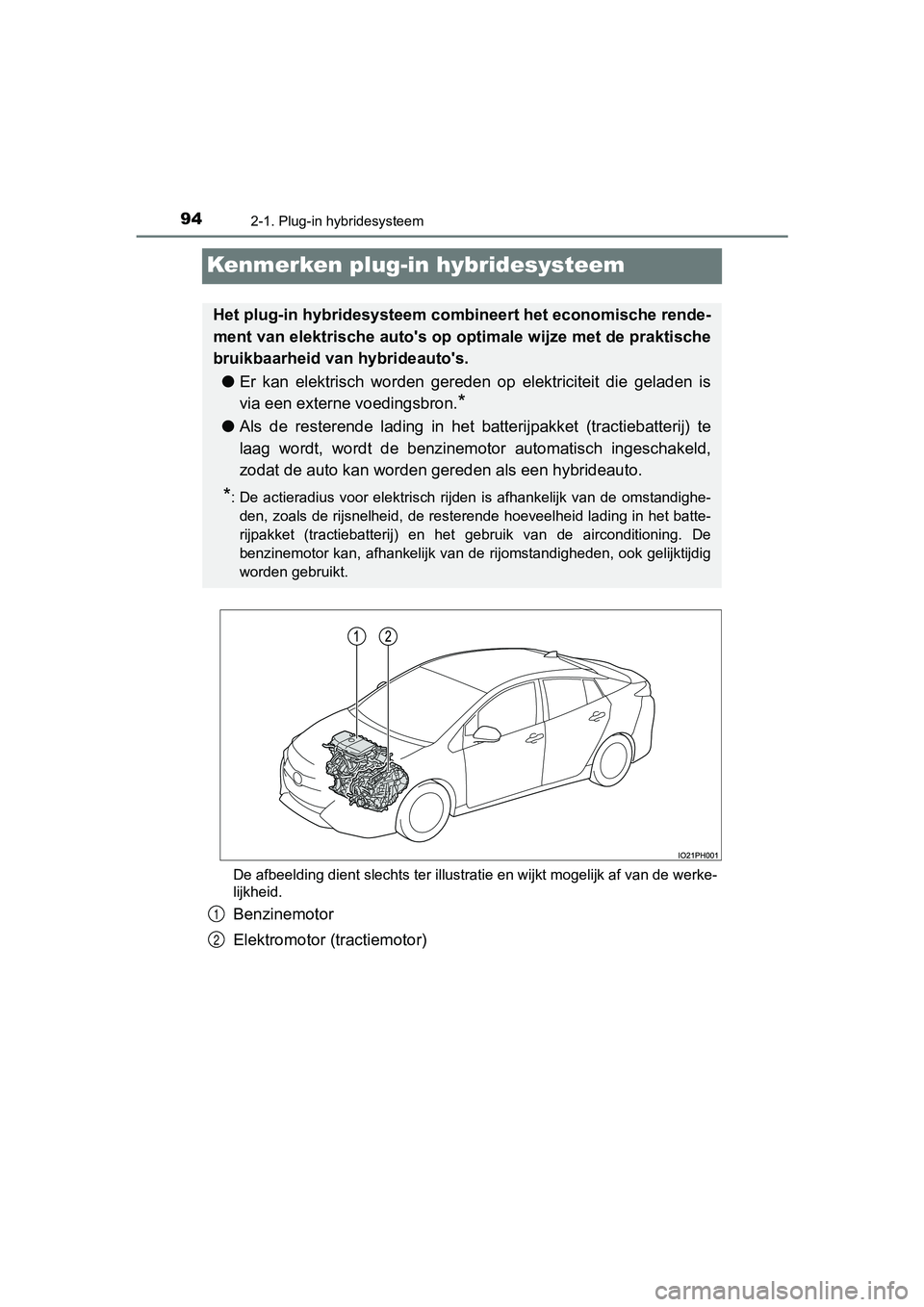

Kenmerken plug-i n hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werke-
lijkheid.
Benzinemotor
Elektromotor (tractiemotor)
Het plug-in hybridesysteem combi neert het economische rende-
ment van elektrische auto's op op timale wijze met de praktische
bruikbaarheid van hybrideauto's.
● Er kan elektrisch worden gereden op elektriciteit die geladen i s
via een externe voedingsbron.
*
● Als de resterende lading in het batterijpakket (tractiebatterij ) te
laag wordt, wordt de benzinemotor automatisch ingeschakeld,
zodat de auto kan worden gereden als een hybrideauto.
*: De actieradius voor elektrisch rijden is afhankelijk van de om standighe-
den, zoals de rijsnelheid, de resterende hoeveelheid lading in het batte-
rijpakket (tractiebatterij) en het gebruik van de airconditioni ng. De
benzinemotor kan, afhankelijk van de rijomstandigheden, ook gel ijktijdig
worden gebruikt.
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 94 Wednesday, April 3, 2019 10:55 AM

952-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

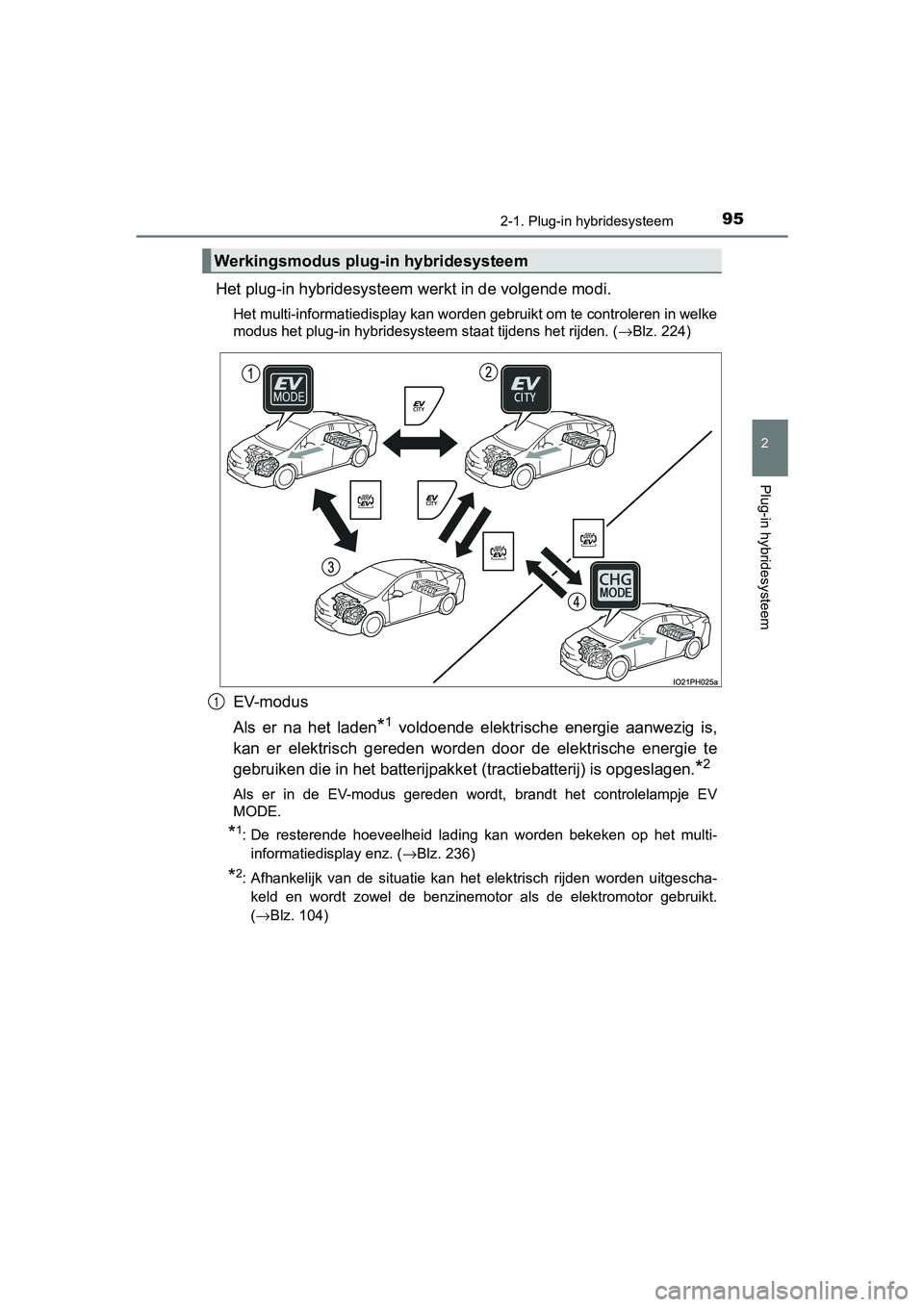

Het plug-in hybridesysteem werkt in de volgende modi.
Het multi-informatiedisplay kan worden gebruikt om te controler en in welke
modus het plug-in hybridesysteem staat tijdens het rijden. (→ Blz. 224)
EV-modus
Als er na het laden
*1 voldoende elektrische energie aanwezig is,
kan er elektrisch gereden word en door de elektrische energie te
gebruiken die in het batterijpak ket (tractiebatterij) is opgeslagen.
*2
Als er in de EV-modus gereden wordt, brandt het controlelampje EV
MODE.
*1: De resterende hoeveelheid lading kan worden bekeken op het mul ti-
informatiedisplay enz. ( →Blz. 236)
*2: Afhankelijk van de situatie kan het elektrisch rijden worden u itgescha-
keld en wordt zowel de benzinemotor als de elektromotor gebruikt.
( →Blz. 104)
Werkingsmodus plug-in hybridesysteem
1
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 95 Wednesday, April 3, 2019 10:55 AM

962-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

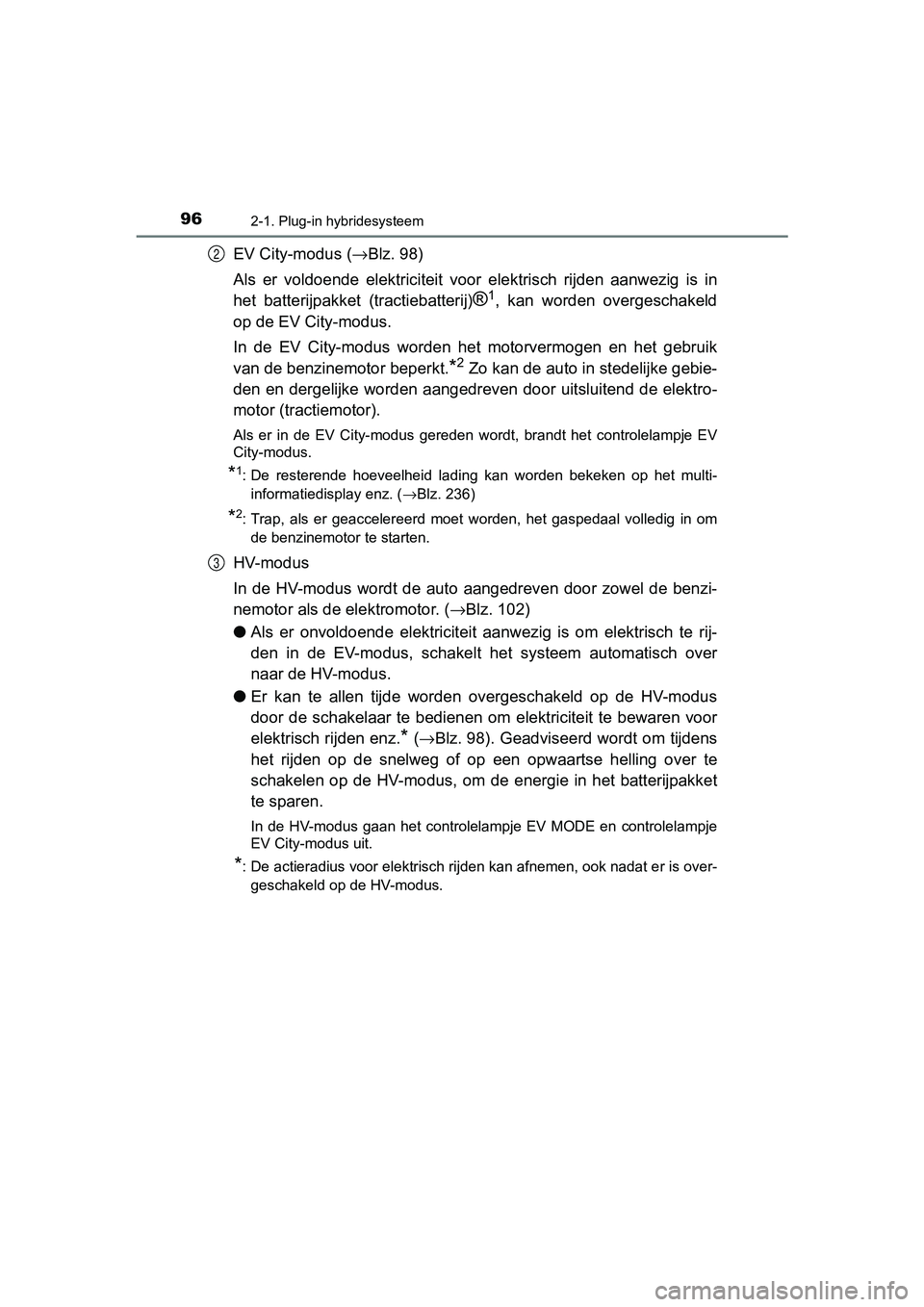

EV City-modus ( →Blz. 98)
Als er voldoende elektriciteit voor elektrisch rijden aanwezig is in
het batterijpakket (tractiebatterij)
®1, kan worden overgeschakeld
op de EV City-modus.
In de EV City-modus worden het motorvermogen en het gebruik
van de benzinemotor beperkt.
*2 Zo kan de auto in stedelijke gebie-
den en dergelijke worden aangedrev en door uitsluitend de elektro-
motor (tractiemotor).
Als er in de EV City-modus gereden wordt, brandt het controlela mpje EV
City-modus.
*1: De resterende hoeveelheid lading kan worden bekeken op het mul ti-
informatiedisplay enz. ( →Blz. 236)
*2: Trap, als er geaccelereerd moet worden, het gaspedaal volledig in om
de benzinemotor te starten.
HV-modus
In de HV-modus wordt de auto aangedreven door zowel de benzi-
nemotor als de el ektromotor. (→Blz. 102)
● Als er onvoldoende elektriciteit aanwezig is om elektrisch te r ij-
den in de EV-modus, schakelt het systeem automatisch over
naar de HV-modus.
● Er kan te allen tijde worden overgeschakeld op de HV-modus
door de schakelaar te bedienen om elektriciteit te bewaren voor
elektrisch rijden enz.
* (→ Blz. 98). Geadviseerd wordt om tijdens
het rijden op de snelweg of op een opwaartse helling over te
schakelen op de HV-modus, om de energie in het batterijpakket
te sparen.
In de HV-modus gaan het controlelampje EV MODE en controlelampj e
EV City-modus uit.
*: De actieradius voor elektrisch rijden kan afnemen, ook nadat e r is over-
geschakeld op de HV-modus.
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 96 Wednesday, April 3, 2019 10:55 AM

972-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

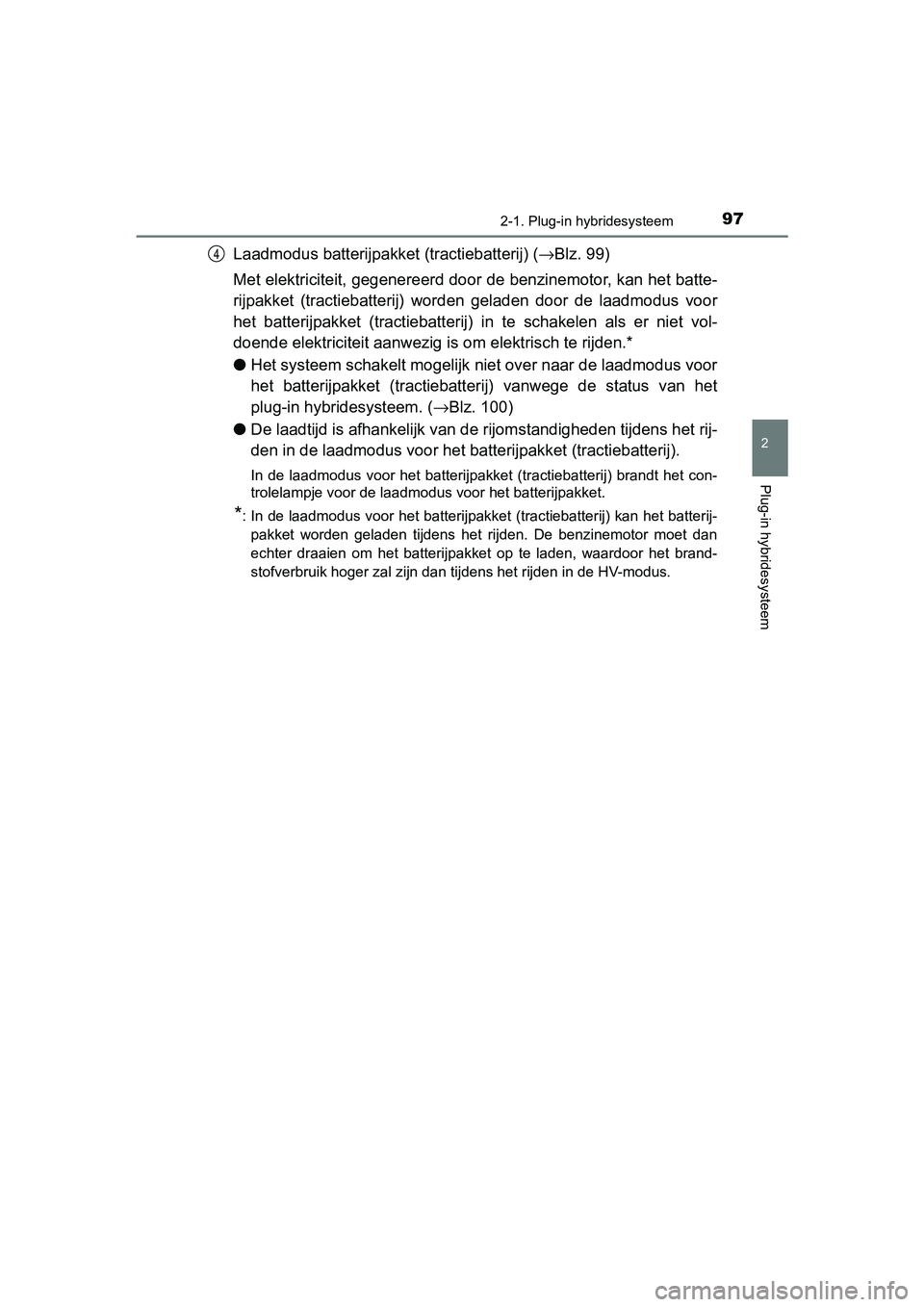

Laadmodus batterijpakket (tractiebatterij) ( →Blz. 99)
Met elektriciteit, gegenereerd d oor de benzinemotor, kan het ba tte-
rijpakket (tractiebatterij) worden geladen door de laadmodus vo or
het batterijpakket (tractiebatte rij) in te schakelen als er nie t vol-
doende elektriciteit aanwezig i s om elektrisch te rijden.*
● Het systeem schakelt mogelijk n iet over naar de laadmodus voor
het batterijpakket (tractiebatt erij) vanwege de status van het
plug-in hybridesysteem. ( →Blz. 100)
● De laadtijd is afhankelijk van de rijomstandigheden tijdens het rij-
den in de laadmodus voor het ba tterijpakket (tractiebatterij).
In de laadmodus voor het batterijpakket (tractiebatterij) brandt het con-
trolelampje voor de laadmodus voor het batterijpakket.
*: In de laadmodus voor het batterijpakket (tractiebatterij) kan het batterij-
pakket worden geladen tijdens het rijden. De benzinemotor moet dan
echter draaien om het batterijpakket op te laden, waardoor het brand-
stofverbruik hoger zal zijn dan tijdens het rijden in de HV-mod us.
4
PRIUS PHV_OM_OM47C78E_(EE).book Page 97 Wednesday, April 3, 2019 10:55 AM

982-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

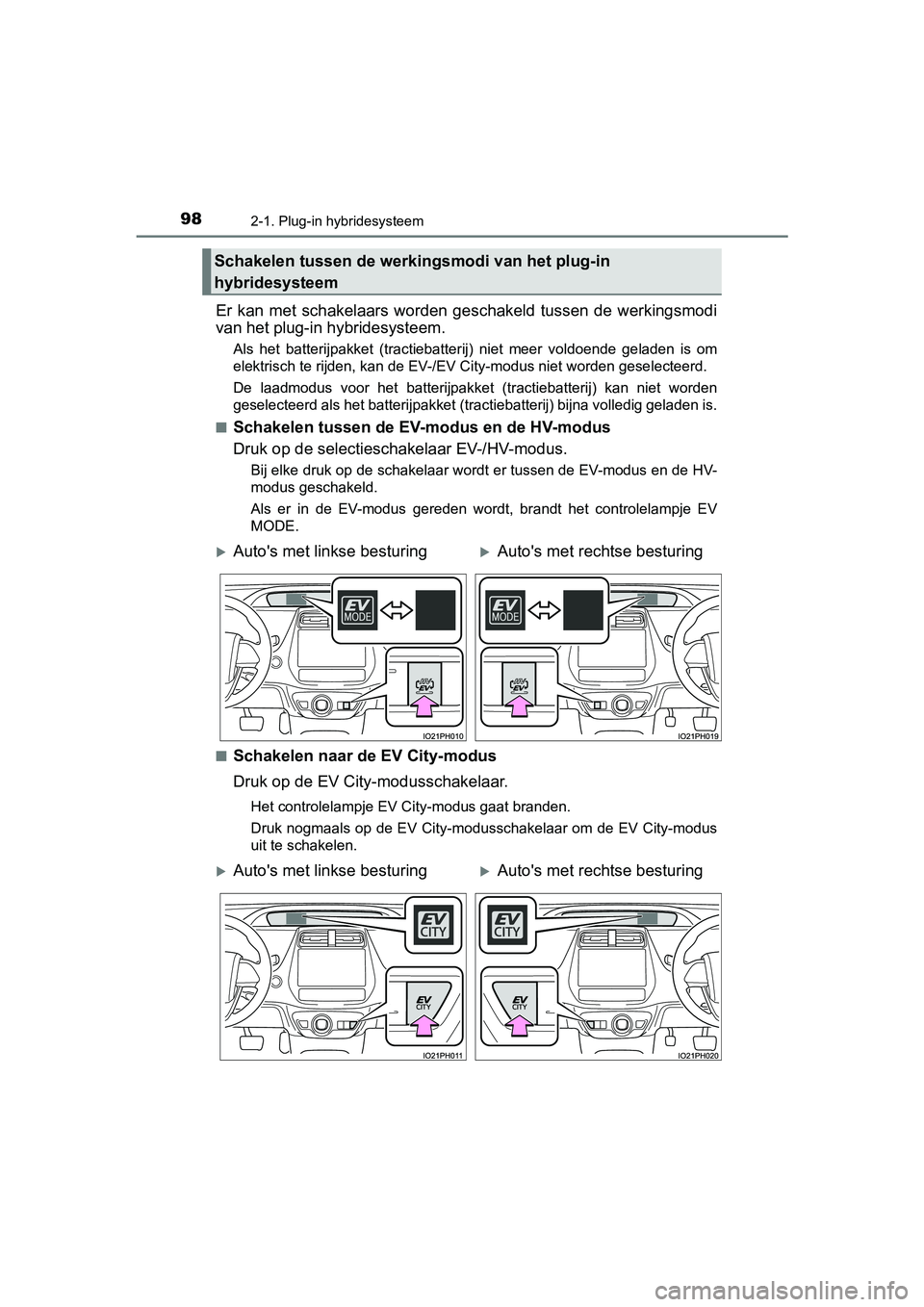

Er kan met schakelaars worden geschakeld tussen de werkingsmodi
van het plug-in hybridesysteem.
Als het batterijpakket (tractiebatterij) niet meer voldoende ge laden is om
elektrisch te rijden, kan de EV-/EV City-modus niet worden gese lecteerd.
De laadmodus voor het batterijpakket (tractiebatterij) kan niet worden
geselecteerd als het batterijpakket (tractiebatterij) bijna vol ledig geladen is.
■
Schakelen tussen de EV -modus en de HV-modus
Druk op de selectiesc hakelaar EV-/HV-modus.
Bij elke druk op de schakelaar wordt er tussen de EV-modus en d e HV-
modus geschakeld.
Als er in de EV-modus gereden wordt, brandt het controlelampje EV
MODE.
■
Schakelen naar de EV City-modus
Druk op de EV City-modusschakelaar.
Het controlelampje EV City-modus gaat branden.
Druk nogmaals op de EV City-modusschakelaar om de EV City-modus
uit te schakelen.
Schakelen tussen de werki ngsmodi van het plug-in
hybridesysteem
Auto's met linkse besturingAuto's met rechtse besturing
Auto's met linkse besturingAuto's met rechtse besturing
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 98 Wednesday, April 3, 2019 10:55 AM

992-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem

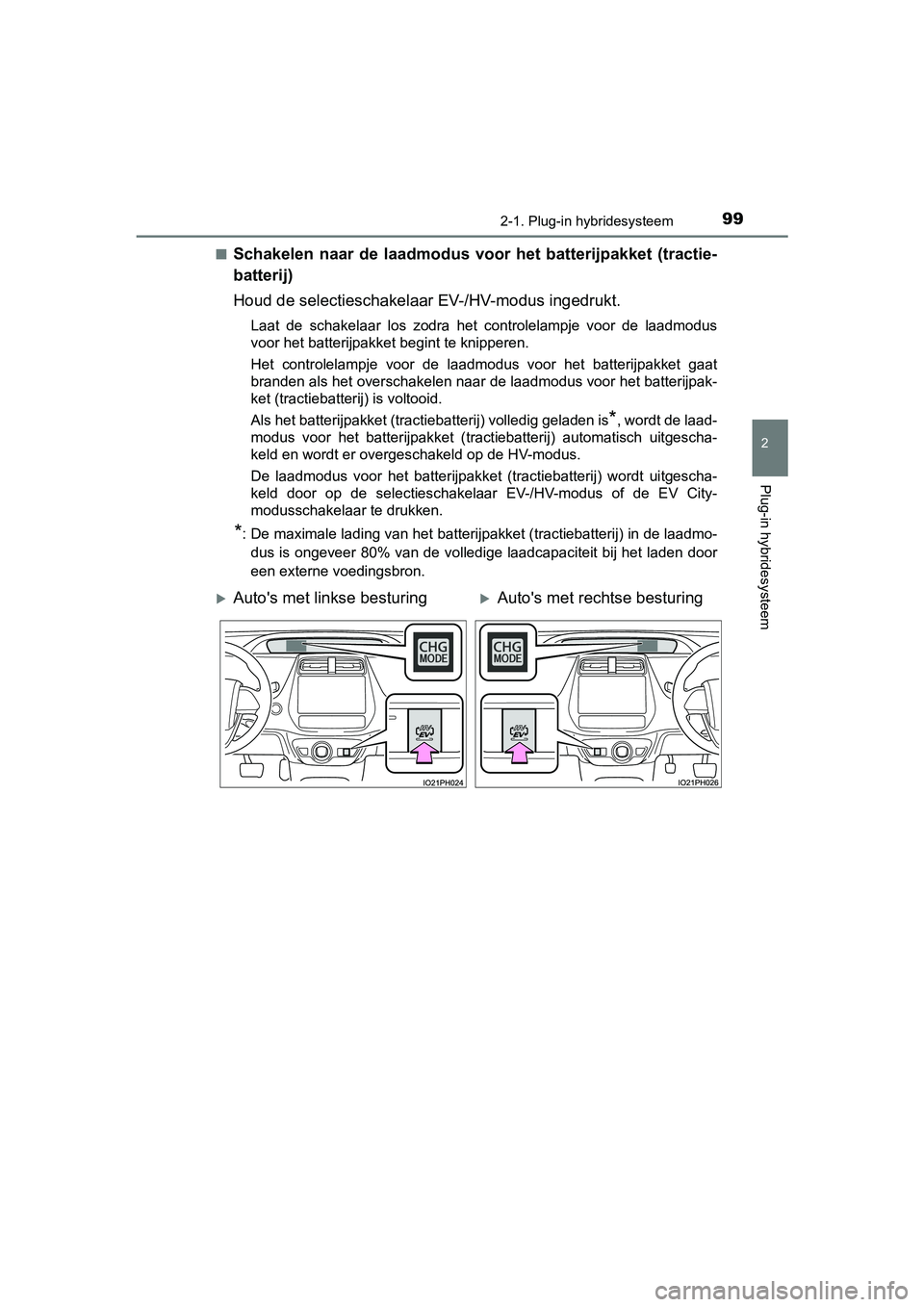

PRIUS PHV_OM_OM47C78E_(EE)■
Schakelen naar de laadmodus voo
r het batterijpakket (tractie-
batterij)
Houd de selectieschakelaar EV-/HV-modus ingedrukt.
Laat de schakelaar los zodra het controlelampje voor de laadmod us
voor het batterijpakket begint te knipperen.
Het controlelampje voor de laadmodus voor het batterijpakket gaat
branden als het overschakelen naar de laadmodus voor het batter ijpak-
ket (tractiebatterij) is voltooid.
Als het batterijpakket (tractiebatterij) volledig geladen is
*, wordt de laad-
modus voor het batterijpakket (tractiebatterij) automatisch uit gescha-
keld en wordt er overgeschakeld op de HV-modus.
De laadmodus voor het batterijpakket (tractiebatterij) wordt ui tgescha-
keld door op de selectieschakelaar EV-/HV-modus of de EV City-
modusschakelaar te drukken.
*: De maximale lading van het batterijpakket (tractiebatterij) in de laadmo-
dus is ongeveer 80% van de volledige laadcapaciteit bij het lad en door
een externe voedingsbron.
Auto's met linkse besturingAuto's met rechtse besturing
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 99 Wednesday, April 3, 2019 10:55 AM
