TOYOTA PRIUS PLUG-IN HYBRID 2019 Instructieboekje (in Dutch)

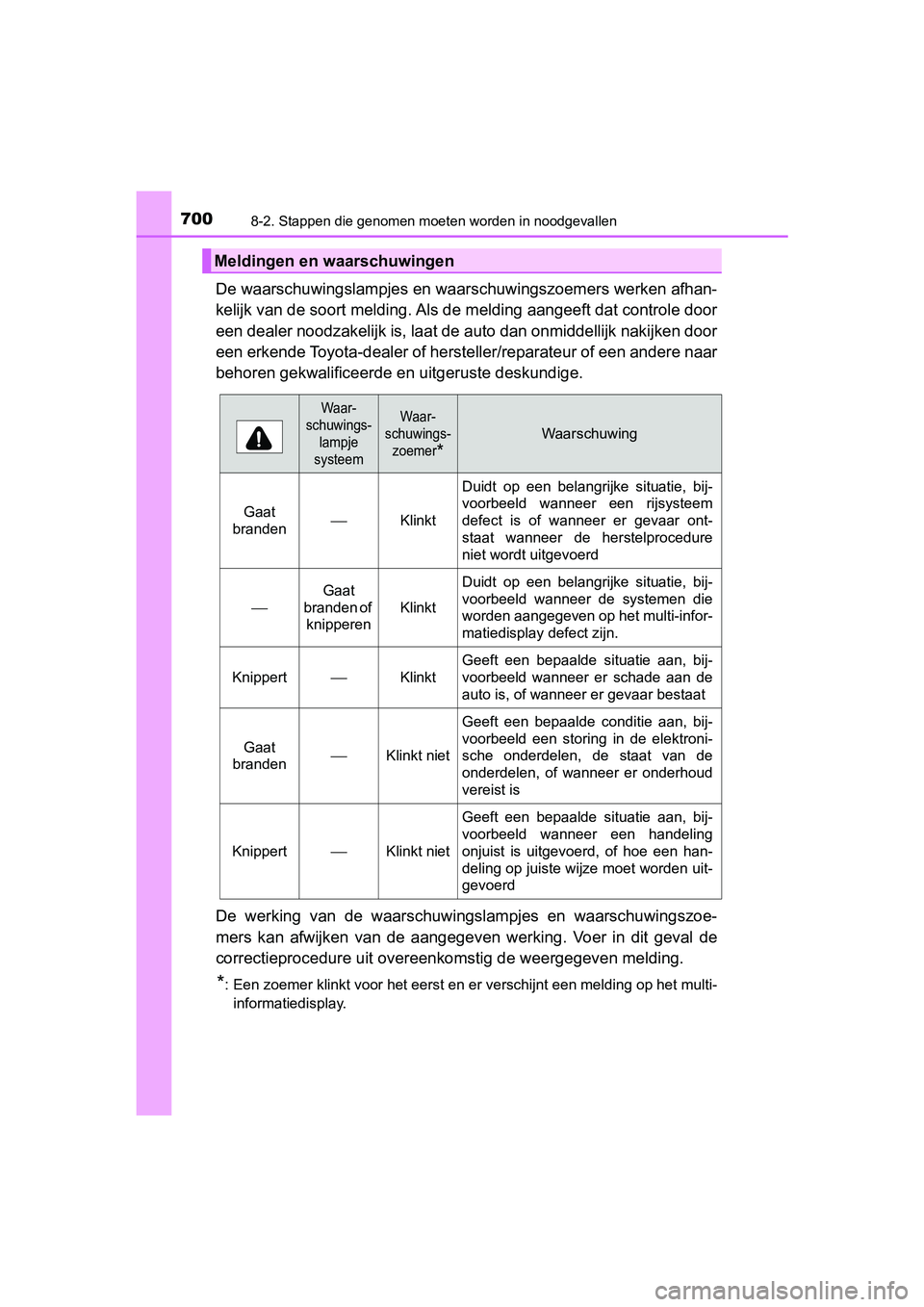

7008-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
De waarschuwingslampjes en waar schuwingszoemers werken afhan-
kelijk van de soort melding. Al s de melding aangeeft dat contro le door
een dealer noodzakelijk is, laa t de auto dan onmiddellijk nakij ken door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
De werking van de waarschuwingslampjes en waarschuwingszoe-
mers kan afwijken van de aangegeven werking. Voer in dit geval de
correctieprocedure uit overeenk omstig de weergegeven melding.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-
informatiedisplay.
Meldingen en waarschuwingen
Waar-
schuwings-
lampje
systeemWaar-
schuwings- zoemer
*
Waarschuwing
Gaat
branden⎯Klinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer een rijsysteem
defect is of wanneer er gevaar ont-
staat wanneer de herstelprocedure
niet wordt uitgevoerd
⎯
Gaat
branden of knipperen
Klinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer de systemen die
worden aangegeven op het multi-infor-
matiedisplay defect zijn.
Knippert⎯Klinkt
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer er schade aan de
auto is, of wanneer er gevaar bestaat
Gaat
branden⎯Klinkt niet
Geeft een bepaalde conditie aan, bij-
voorbeeld een storing in de elektroni-
sche onderdelen, de staat van de
onderdelen, of wanneer er onderhoud
vereist is
Knippert⎯Klinkt niet
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer een handeling
onjuist is uitgevoerd, of hoe een han-
deling op juiste wijze moet worden uit-
gevoerd
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 700 Wednesday, April 3, 2019 10:55 AM

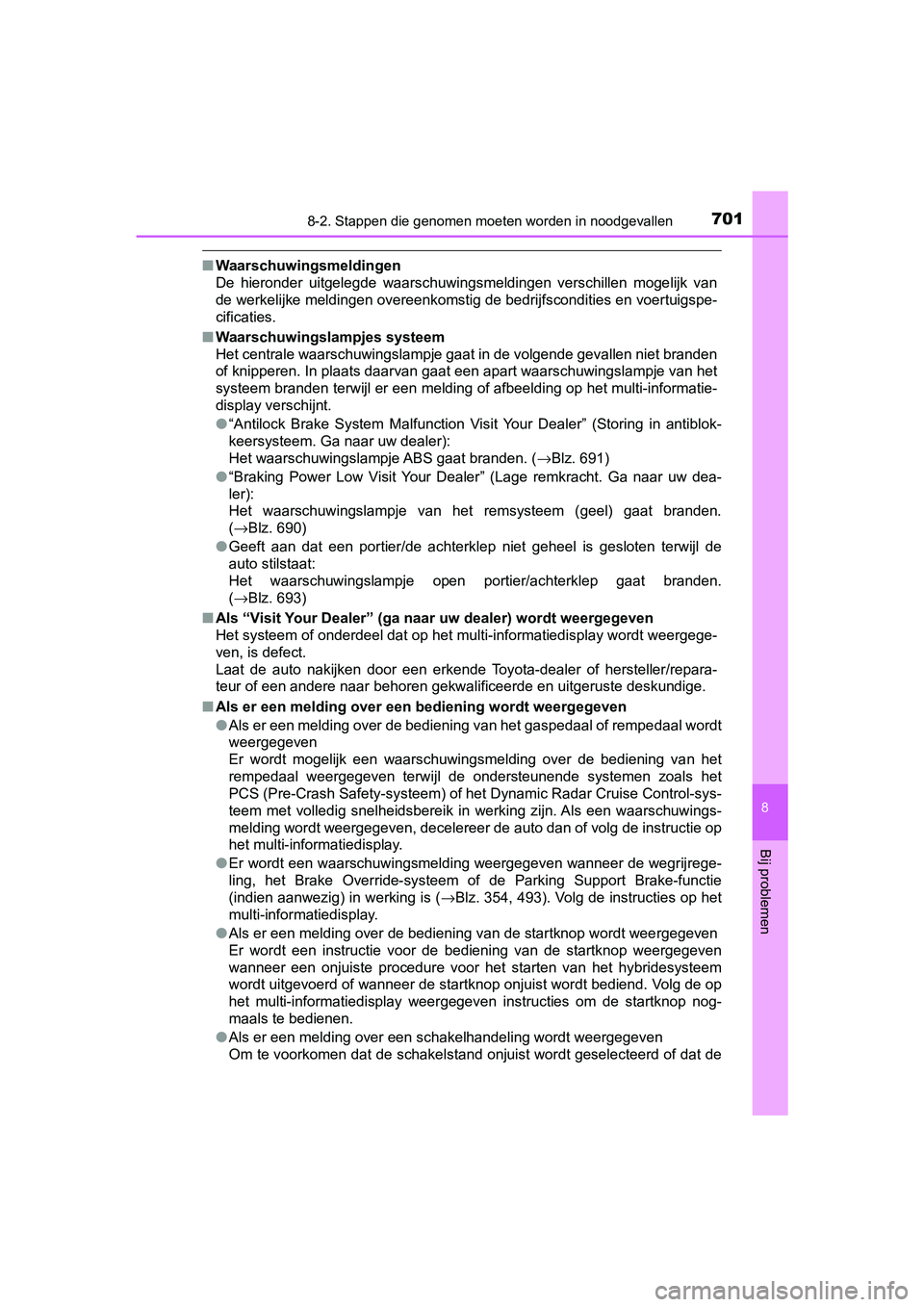

7018-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen moge lijk van
de werkelijke meldingen overeenkomstig de bedrijfscondities en voertuigspe-
cificaties.
■ Waarschuwingslampjes systeem
Het centrale waarschuwingslampje gaat in de volgende gevallen n iet branden
of knipperen. In plaats daarvan gaat een apart waarschuwingslampje van het
systeem branden terwijl er een melding of afbeelding op het mul ti-informatie-
display verschijnt.
● “Antilock Brake System Malfunction Visit Your Dealer” (Storing in antiblok-
keersysteem. Ga naar uw dealer):
Het waarschuwingslampje ABS gaat branden. ( →Blz. 691)
● “Braking Power Low Visit Your Dealer” (Lage remkracht. Ga naar uw dea-
ler):
Het waarschuwingslampje van het remsysteem (geel) gaat branden.
(→Blz. 690)
● Geeft aan dat een portier/de achterklep niet geheel is gesloten terwijl de
auto stilstaat:
Het waarschuwingslampje open portier/achterklep gaat branden.
( →Blz. 693)
■ Als “Visit Your Dealer” (ga naar uw dealer) wordt weergegeven
Het systeem of onderdeel dat op het multi-informatiedisplay wor dt weergege-
ven, is defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Als er een melding over een bediening wordt weergegeven
●Als er een melding over de bediening van het gaspedaal of rempe daal wordt
weergegeven
Er wordt mogelijk een waarschuwingsmelding over de bediening va n het
rempedaal weergegeven terwijl de ondersteunende systemen zoals het
PCS (Pre-Crash Safety-systeem) of het Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik in werking zijn. Als een waarschuwings-
melding wordt weergegeven, decelereer de auto dan of volg de in structie op
het multi-informatiedisplay.
● Er wordt een waarschuwingsmelding weergegeven wanneer de wegrij rege-
ling, het Brake Override-systeem of de Parking Support Brake-fu nctie
(indien aanwezig) in werking is ( →Blz. 354, 493). Volg de instructies op het
multi-informatiedisplay.
● Als er een melding over de bediening van de startknop wordt wee rgegeven
Er wordt een instructie voor de bediening van de startknop weer gegeven
wanneer een onjuiste procedure voor het starten van het hybride systeem
wordt uitgevoerd of wanneer de startknop onjuist wordt bediend. Volg de op
het multi-informatiedisplay weergegeven instructies om de start knop nog-
maals te bedienen.
● Als er een melding over een schakelhandeling wordt weergegeven
Om te voorkomen dat de schakelstand onjuist wordt geselecteerd of dat de
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 701 Wednesday, April 3, 2019 10:55 AM

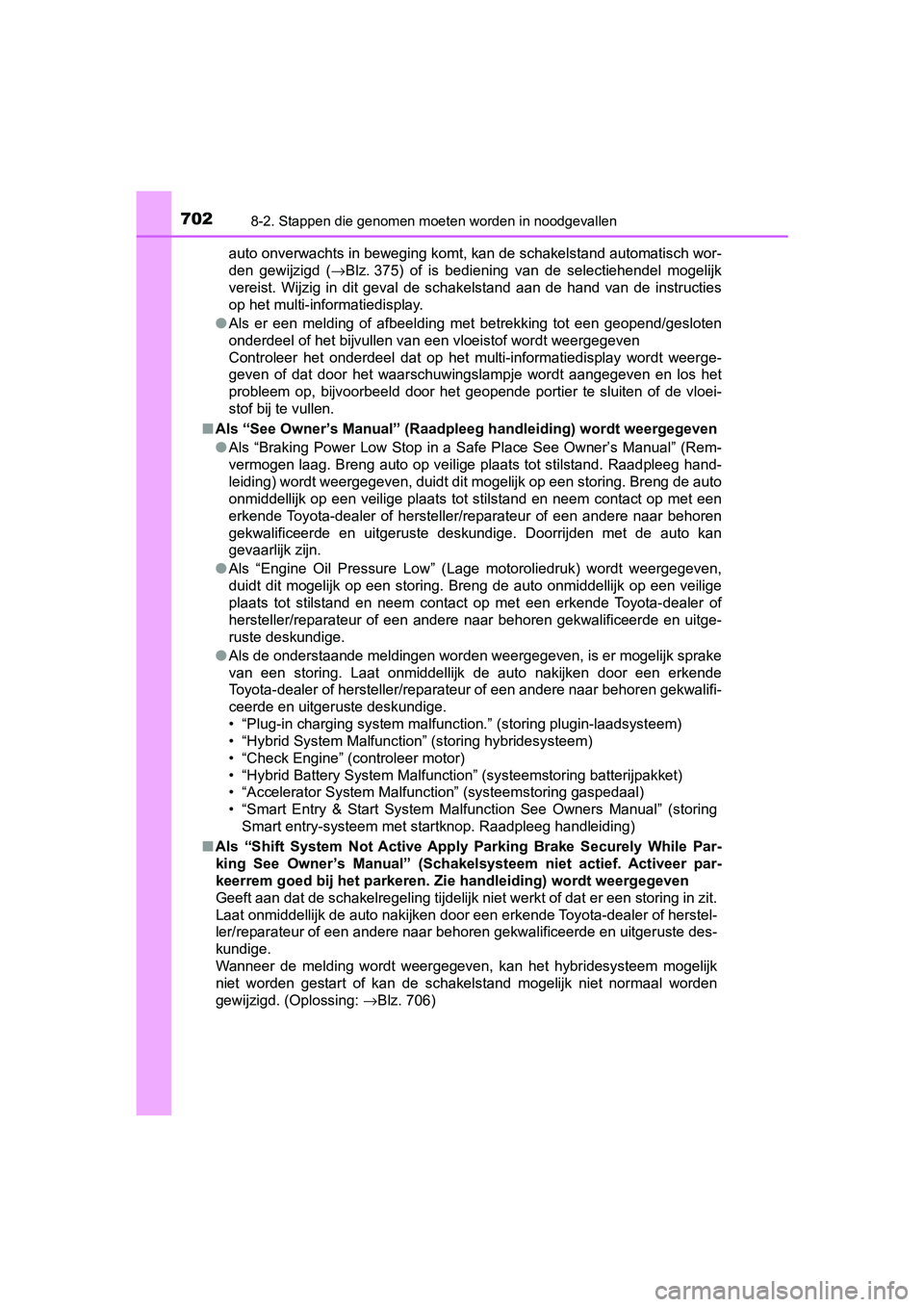

7028-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)auto onverwachts in beweging komt, kan de schakelstand automatisch wor-
den gewijzigd (
→Blz. 375) of is bediening van de selectiehendel mogelijk
vereist. Wijzig in dit geval de schakelstand aan de hand van de instructies
op het multi-informatiedisplay.
● Als er een melding of afbeelding met betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloeistof wordt weergegeven
Controleer het onderdeel dat op het multi-informatiedisplay wor dt weerge-
geven of dat door het waarschuwingslampje wordt aangegeven en l os het
probleem op, bijvoorbeeld door het geopende portier te sluiten of de vloei-
stof bij te vullen.
■ Als “See Owner’s Manual” (Raadpleeg handleiding) wordt weergegeven
●Als “Braking Power Low Stop in a Safe Place See Owner’s Manual” (Rem-
vermogen laag. Breng auto op veilige plaats tot stilstand. Raad pleeg hand-
leiding) wordt weergegeven, duidt dit mogelijk op een storing. Breng de auto
onmiddellijk op een veilige plaats tot stilstand en neem contac t op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden met de aut o kan
gevaarlijk zijn.
● Als “Engine Oil Pressure Low” (Lage motoroliedruk) wordt weerge geven,
duidt dit mogelijk op een storing. Breng de auto onmiddellijk o p een veilige
plaats tot stilstand en neem contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
● Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake
van een storing. Laat onmiddellijk de auto nakijken door een er kende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
• “Plug-in charging system malfunction.” (storing plugin-laadsys teem)
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (systeemstoring batterijpa kket)
• “Accelerator System Malfunction” (systeemstoring gaspedaal)
• “Smart Entry & Start System Malfunction See Owners Manual” (st oring
Smart entry-systeem met startknop. Raadpleeg handleiding)
■ Als “Shift System Not Active A pply Parking Brake Securely While Par-
king See Owner’s Manual” (Schakelsysteem niet actief. Activeer par-
keerrem goed bij het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat de schakelregeling tijdelijk niet werkt of dat er een storing in zit.
Laat onmiddellijk de auto nakijken door een erkende Toyota-deal er of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Wanneer de melding wordt weergegeven, kan het hybridesysteem mo gelijk
niet worden gestart of kan de schakelstand mogelijk niet normaa l worden
gewijzigd. (Oplossing: →Blz. 706)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 702 Wednesday, April 3, 2019 10:55 AM

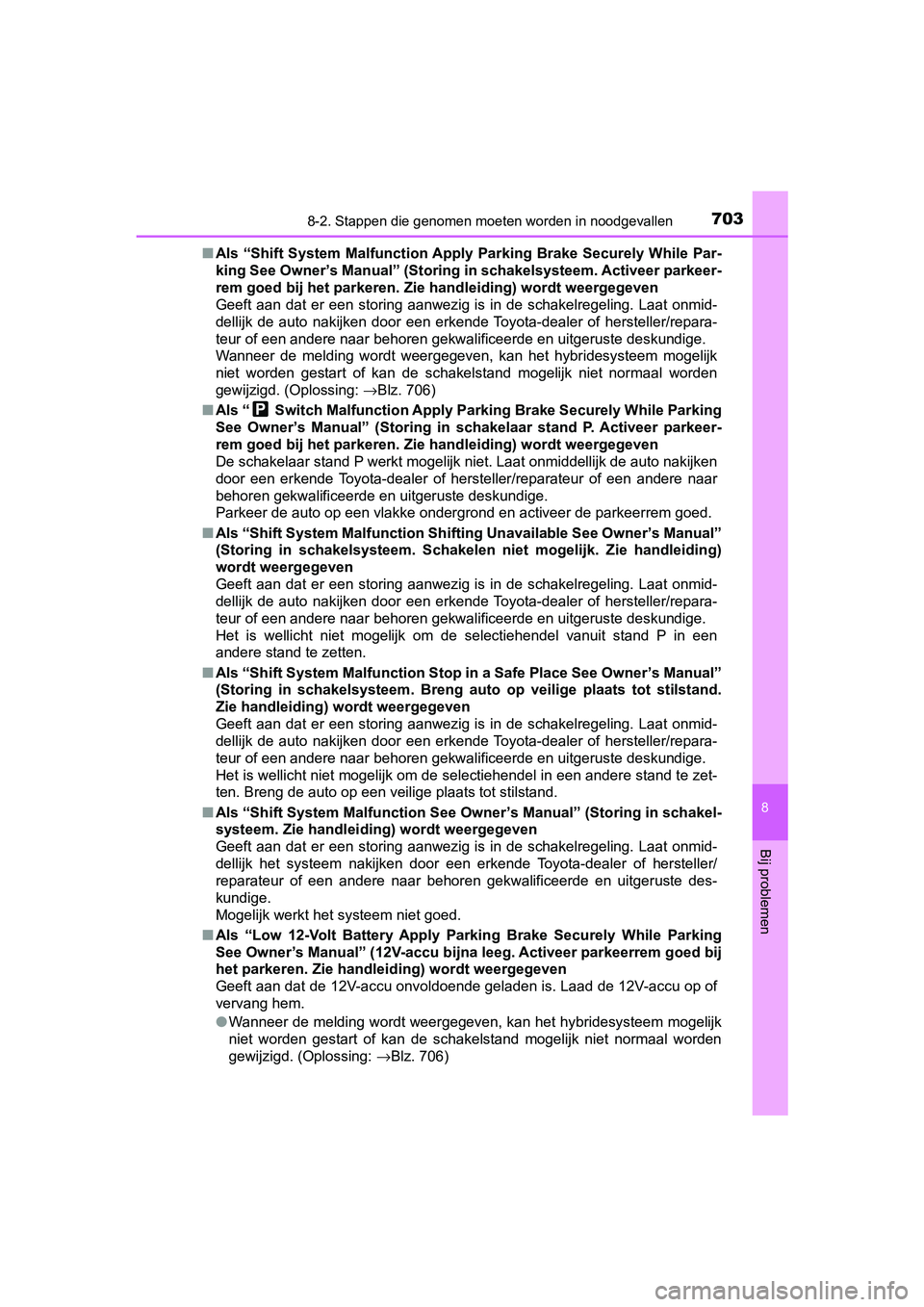

7038-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
■Als “Shift System Malfunction Apply Parking Brake Securely Whil e Par-
king See Owner’s Manual” (Storing in schakelsysteem. Activeer parkeer-
rem goed bij het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk de auto nakijken door een erkende Toyota-dealer of hers teller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
Wanneer de melding wordt weergegeven, kan het hybridesysteem mo gelijk
niet worden gestart of kan de schakelstand mogelijk niet normaa l worden
gewijzigd. (Oplossing: →Blz. 706)
■ Als “ Switch Malfunction Apply Parking Brake Securely While Par king
See Owner’s Manual” (Storing in schakelaar stand P. Activeer pa rkeer-
rem goed bij het parkeren. Zie handleiding) wordt weergegeven
De schakelaar stand P werkt mogelijk niet. Laat onmiddellijk de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Parkeer de auto op een vlakke ondergrond en activeer de parkeer rem goed.
■ Als “Shift System Malfunction Sh ifting Unavailable See Owner’s Manual”
(Storing in schakelsysteem. Schakelen niet mogelijk. Zie handle iding)
wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk de auto nakijken door een erkende Toyota-dealer of hers teller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
Het is wellicht niet mogelijk om de selectiehendel vanuit stand P in een
andere stand te zetten.
■ Als “Shift System Malfunction Stop in a Safe Place See Owner’s Manual”
(Storing in schakelsysteem. Breng auto op veilige plaats tot st ilstand.
Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk de auto nakijken door een erkende Toyota-dealer of hers teller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
Het is wellicht niet mogelijk om de selectiehendel in een ander e stand te zet-
ten. Breng de auto op een veilige plaats tot stilstand.
■ Als “Shift System Malfunction S ee Owner’s Manual” (Storing in schakel-
systeem. Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk het systeem nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Mogelijk werkt het systeem niet goed.
■ Als “Low 12-Volt Battery Apply Parking Brake Securely While Par king
See Owner’s Manual” (12V-accu b ijna leeg. Activeer parkeerrem goed bij
het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat de 12V-accu onvoldoende geladen is. Laad de 12V-a ccu op of
vervang hem.
● Wanneer de melding wordt weergegeven, kan het hybridesysteem mo gelijk
niet worden gestart of kan de schakelstand mogelijk niet normaal worden
gewijzigd. (Oplossing: →Blz. 706)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 703 Wednesday, April 3, 2019 10:55 AM

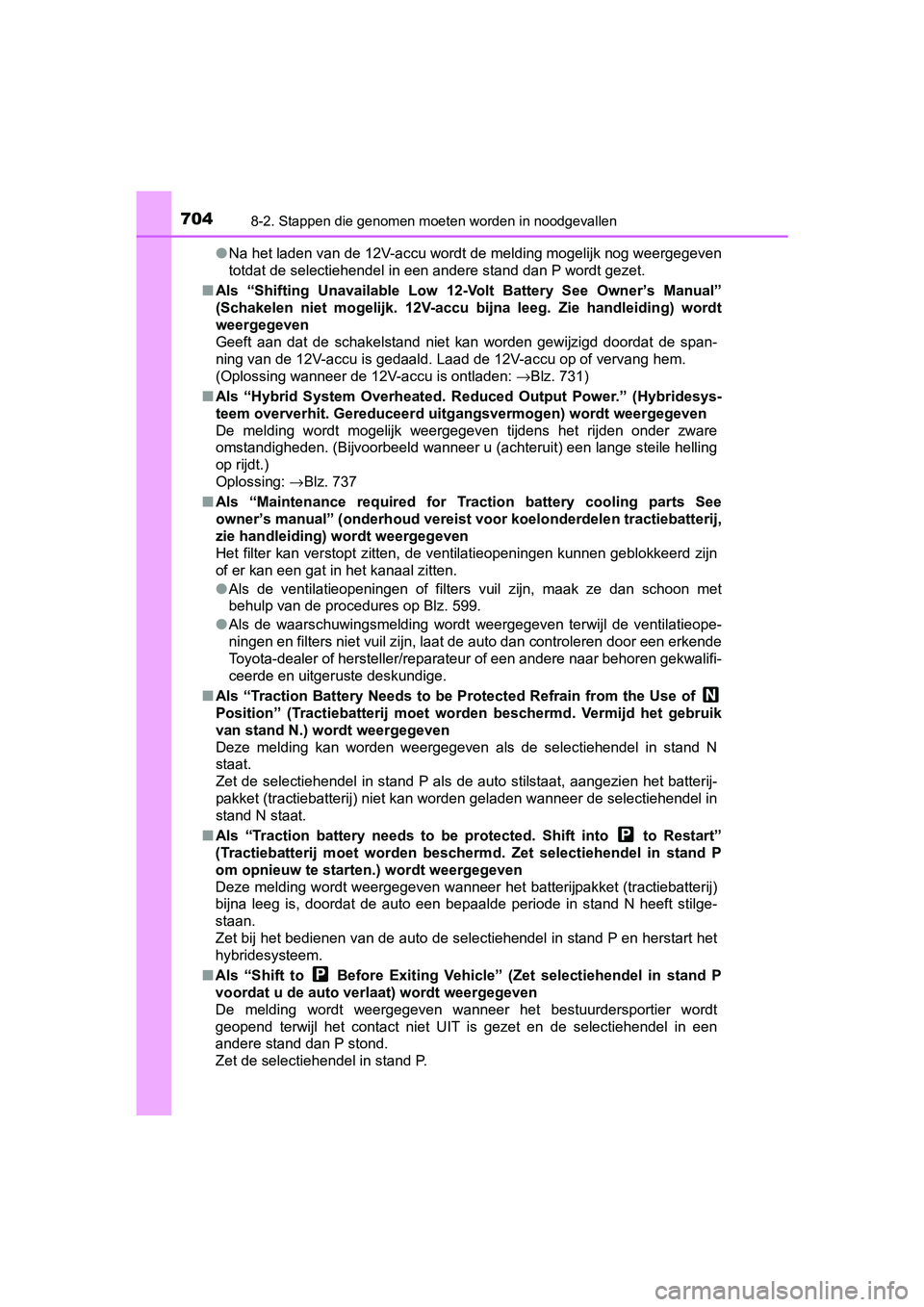

7048-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)●
Na het laden van de 12V-accu wordt de melding mogelijk nog weergegeven
totdat de selectiehendel in een andere stand dan P wordt gezet.
■ Als “Shifting Unavailable Low 12-Volt Battery See Owner’s Manual”
(Schakelen niet mogelijk. 12V-accu bijna leeg. Zie handleiding) wordt
weergegeven
Geeft aan dat de schakelstand niet kan worden gewijzigd doordat de span-
ning van de 12V-accu is gedaald. Laad de 12V-accu op of vervang hem.
(Oplossing wanneer de 12V-accu is ontladen: →Blz. 731)
■ Als “Hybrid System Overheated. Re duced Output Power.” (Hybridesys-
teem oververhit. Gereduceerd uitg angsvermogen) wordt weergegeve n
De melding wordt mogelijk weergegeven tijdens het rijden onder zware
omstandigheden. (Bijvoorbeeld wanneer u (achteruit) een lange s teile helling
op rijdt.)
Oplossing: → Blz. 737
■ Als “Maintenance required for Traction battery cooling parts Se e
owner’s manual” (onderhoud vereist voor koelonderdelen tractieb atterij,
zie handleiding) wordt weergegeven
Het filter kan verstopt zitten, de ventilatieopeningen kunnen g eblokkeerd zijn
of er kan een gat in het kanaal zitten.
● Als de ventilatieopeningen of filters vuil zijn, maak ze dan sc hoon met
behulp van de procedures op Blz. 599.
● Als de waarschuwingsmelding wordt weergegeven terwijl de ventil atieope-
ningen en filters niet vuil zijn, laat de auto dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als “Traction Battery Needs to b e Protected Refrain from the Use of
Position” (Tractiebatterij moet worden beschermd. Vermijd het g ebruik
van stand N.) wordt weergegeven
Deze melding kan worden weergegeven als de selectiehendel in st and N
staat.
Zet de selectiehendel in stand P als de auto stilstaat, aangezi en het batterij-
pakket (tractiebatterij) niet kan worden geladen wanneer de sel ectiehendel in
stand N staat.
■ Als “Traction battery needs to b e protected. Shift into to Res tart”
(Tractiebatterij moet worden b eschermd. Zet selectiehendel in s tand P
om opnieuw te starte n.) wordt weergegeven
Deze melding wordt weergegeven wanneer het batterijpakket (trac tiebatterij)
bijna leeg is, doordat de auto een bepaalde periode in stand N heeft stilge-
staan.
Zet bij het bedienen van de auto de selectiehendel in stand P e n herstart het
hybridesysteem.
■ Als “Shift to Before Exiting Vehicle” (Zet selectiehendel in s tand P
voordat u de auto verlaat) wordt weergegeven
De melding wordt weergegeven wanneer het bestuurdersportier wor dt
geopend terwijl het contact niet UIT is gezet en de selectiehendel in een
andere stand dan P stond.
Zet de selectiehendel in stand P.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 704 Wednesday, April 3, 2019 10:55 AM

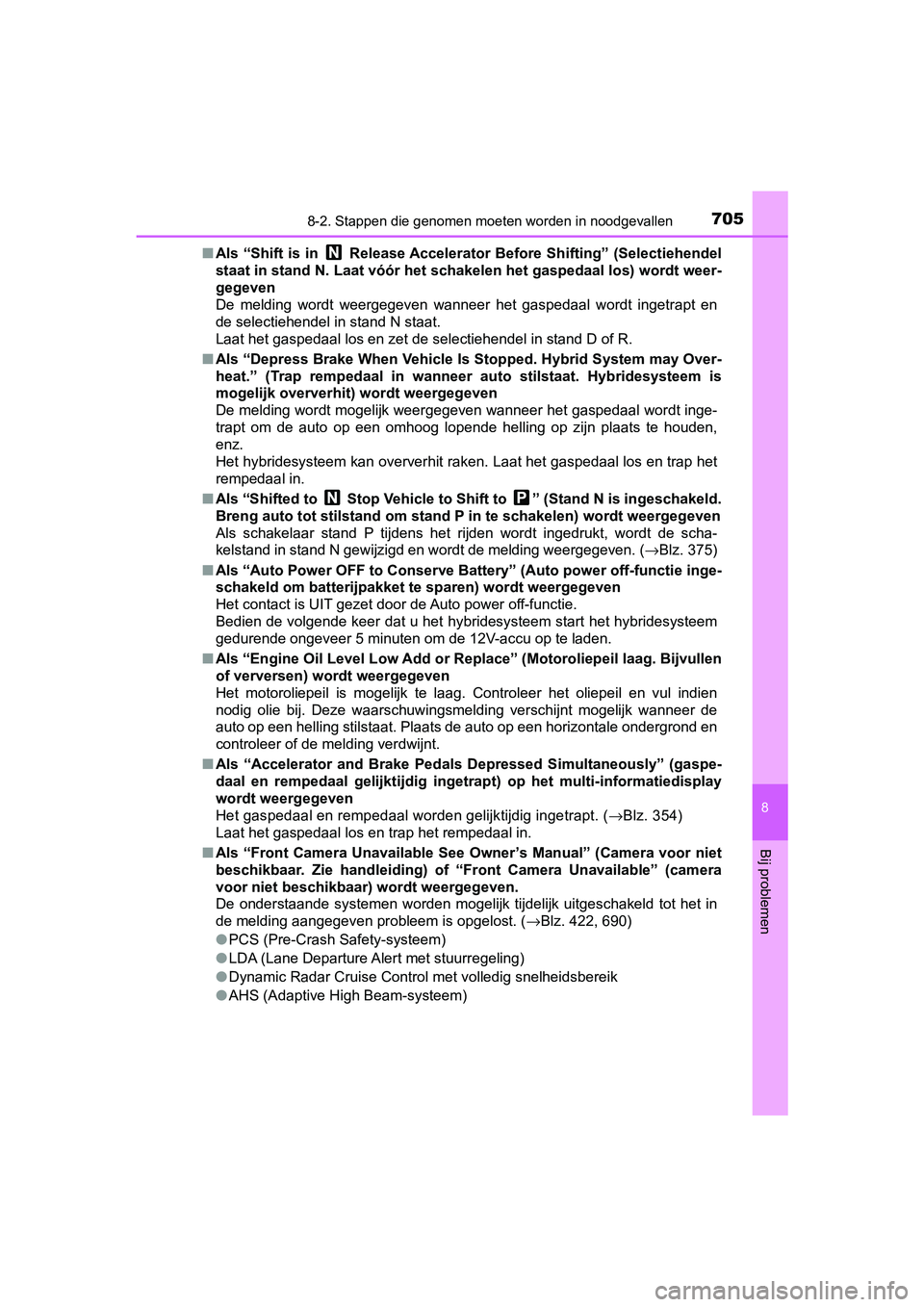

7058-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
■Als “Shift is in Release Accelerator Before Shifting” (Selecti ehendel
staat in stand N. Laat vóór het schakelen het gaspedaal los) wo rdt weer-
gegeven
De melding wordt weergegeven wanneer het gaspedaal wordt ingetr apt en
de selectiehendel in stand N staat.
Laat het gaspedaal los en zet de selectiehendel in stand D of R .
■ Als “Depress Brake When Vehicle Is Stopped. Hybrid System may O ver-
heat.” (Trap rempedaal in wanneer auto stilstaat. Hybridesystee m is
mogelijk oververhit) wordt weergegeven
De melding wordt mogelijk weergegeven wanneer het gaspedaal wor dt inge-
trapt om de auto op een omhoog lopende helling op zijn plaats t e houden,
enz.
Het hybridesysteem kan oververhit raken. Laat het gaspedaal los en trap het
rempedaal in.
■ Als “Shifted to Stop Vehicle to Shift to ” (Stand N is ingesch akeld.
Breng auto tot stils tand om stand P in te schakelen) wordt weer gegeven
Als schakelaar stand P tijdens het rijden wordt ingedrukt, word t de scha-
kelstand in stand N gewijzigd en wordt de melding weergegeven. (→Blz. 375)
■ Als “Auto Power OFF to Conserve Battery” (Auto power off-functie inge-
schakeld om batterijpakket te sparen) wordt weergegeven
Het contact is UIT gezet door de Auto power off-functie.
Bedien de volgende keer dat u het hybridesysteem start het hybr idesysteem
gedurende ongeveer 5 minuten om de 12V-accu op te laden.
■ Als “Engine Oil Level Low Add or Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Controleer het oliepeil en vul indien
nodig olie bij. Deze waarschuwingsmelding verschijnt mogelijk w anneer de
auto op een helling stilstaat. Plaats de auto op een horizontal e ondergrond en
controleer of de melding verdwijnt.
■ Als “Accelerator and Brake Pedals Depressed Simultaneously” (ga spe-
daal en rempedaal gelijktijdig ingetrapt) op het multi-informat iedisplay
wordt weergegeven
Het gaspedaal en rempedaal worden gelijktijdig ingetrapt. ( →Blz. 354)
Laat het gaspedaal los en trap het rempedaal in.
■ Als “Front Camera Unavailable See Owner’s Manual” (Camera voor niet
beschikbaar. Zie handleiding) o f “Front Camera Unavailable” (ca mera
voor niet beschikbaar ) wordt weergegeven.
De onderstaande systemen worden mogel ijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is opgelost. ( →Blz. 422, 690)
● PCS (Pre-Crash Safety-systeem)
● LDA (Lane Departure Alert met stuurregeling)
● Dynamic Radar Cruise Control met volledig snelheidsbereik
● AHS (Adaptive High Beam-systeem)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 705 Wednesday, April 3, 2019 10:55 AM

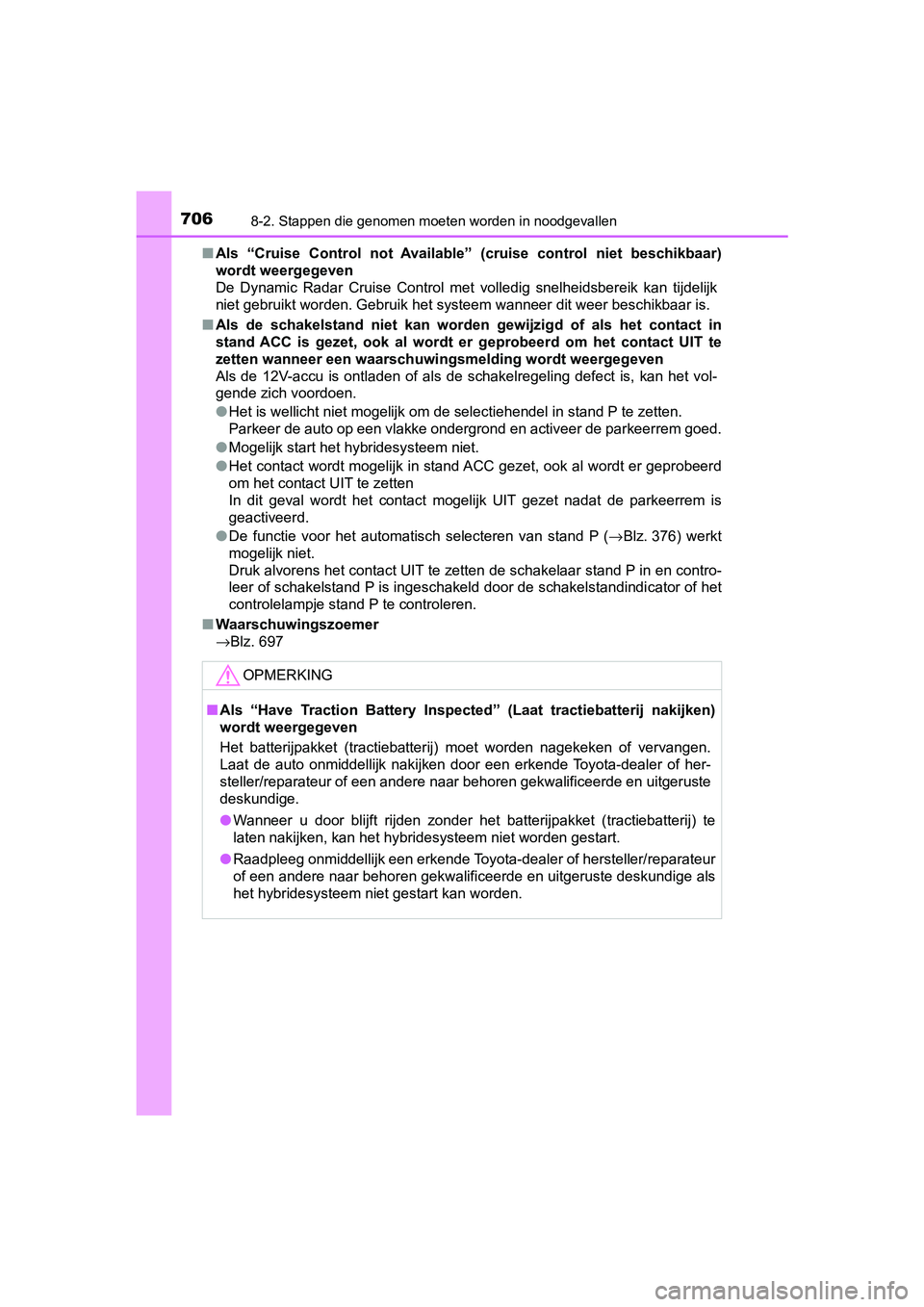

7068-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)■
Als “Cruise Control not Available” (cruise control niet beschik baar)
wordt weergegeven
De Dynamic Radar Cruise Control met volledig snelheidsbereik ka n tijdelijk
niet gebruikt worden. Gebruik het systeem wanneer dit weer besc hikbaar is.
■ Als de schakelstand niet kan worde n gewijzigd of als het contact in
stand ACC is gezet, ook al wordt er geprobeerd om het contact U IT te
zetten wanneer een waarschuwingsmelding wordt weergegeven
Als de 12V-accu is ontladen of als de schakelregeling defect is , kan het vol-
gende zich voordoen.
● Het is wellicht niet mogelijk om de selectiehendel in stand P t e zetten.
Parkeer de auto op een vlakke ondergrond en activeer de parkeer rem goed.
● Mogelijk start het hybridesysteem niet.
● Het contact wordt mogelijk in stand ACC gezet, ook al wordt er geprobeerd
om het contact UIT te zetten
In dit geval wordt het contact mogelijk UIT gezet nadat de parkeerrem is
geactiveerd.
● De functie voor het automatisch selecteren van stand P ( →Blz. 376) werkt
mogelijk niet.
Druk alvorens het contact UIT te zetten de schakelaar stand P i n en contro-
leer of schakelstand P is ingeschakeld door de schakelstandindi cator of het
controlelampje stand P te controleren.
■ Waarschuwingszoemer
→Blz. 697
OPMERKING
■Als “Have Traction Battery Inspect ed” (Laat tractiebatterij nakijken)
wordt weergegeven
Het batterijpakket (tractiebatterij) moet worden nagekeken of v ervangen.
Laat de auto onmiddellijk nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste
deskundige.
● Wanneer u door blijft rijden zonder het batterijpakket (tractie batterij) te
laten nakijken, kan het hybridesysteem niet worden gestart.
● Raadpleeg onmiddellijk een erkende Toyota-dealer of hersteller/ reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het hybridesysteem niet gestart kan worden.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 706 Wednesday, April 3, 2019 10:55 AM

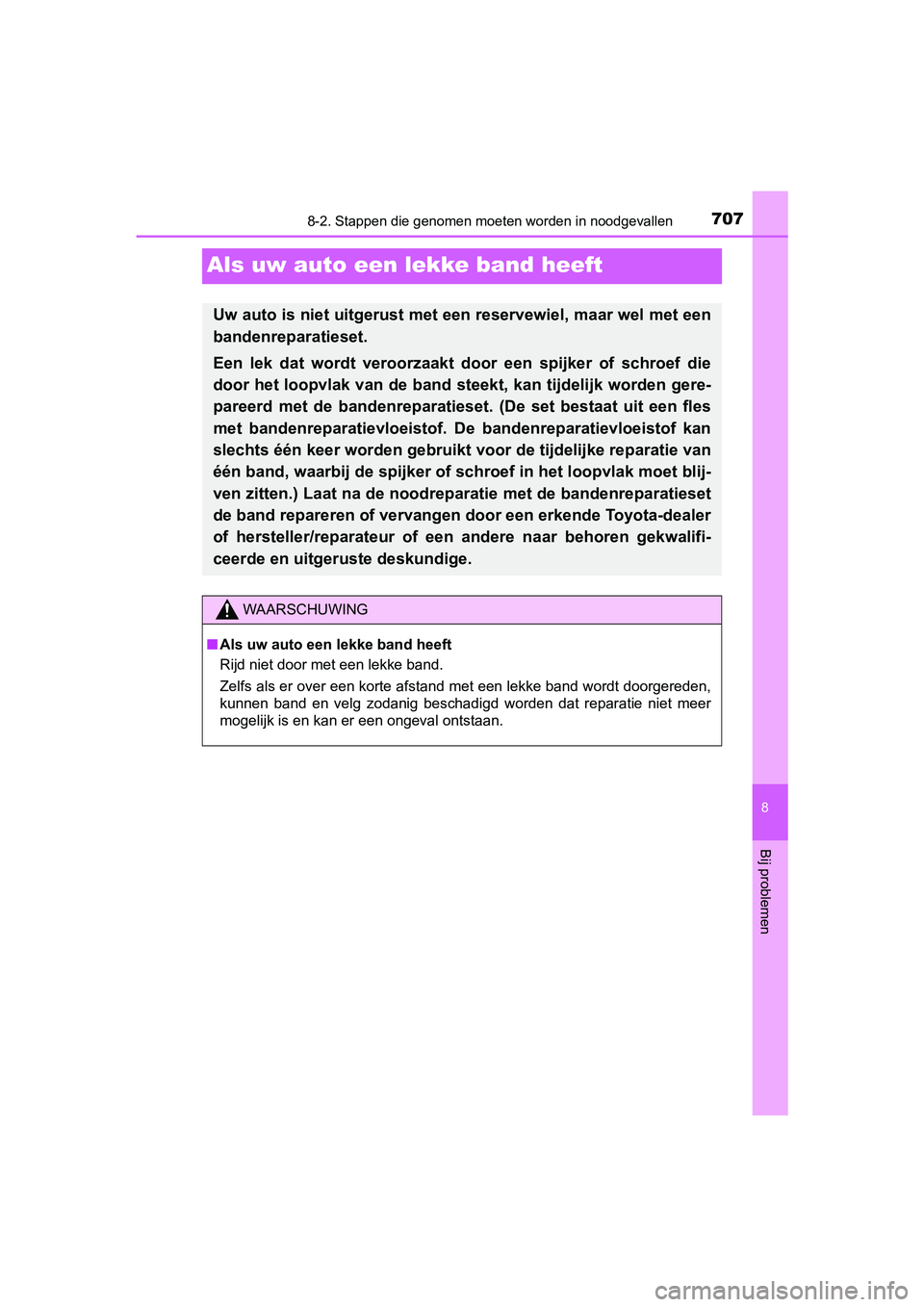

7078-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
Als uw auto een lekke band heeft
Uw auto is niet uitgerust met een reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die
door het loopvlak van de band steek t, kan tijdelijk worden gere-
pareerd met de bandenreparatieset. (De set bestaat uit een fles
met bandenreparatievloeistof. De bandenreparatievloeistof kan
slechts één keer worden gebruikt voor de tijdelijke reparatie v an
één band, waarbij de spijker of schroef in het loopvlak moet bl ij-
ven zitten.) Laat na de noodreparatie met de bandenreparatieset
de band repareren of vervangen door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■ Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is en kan er een ongeval ontstaan.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 707 Wednesday, April 3, 2019 10:55 AM

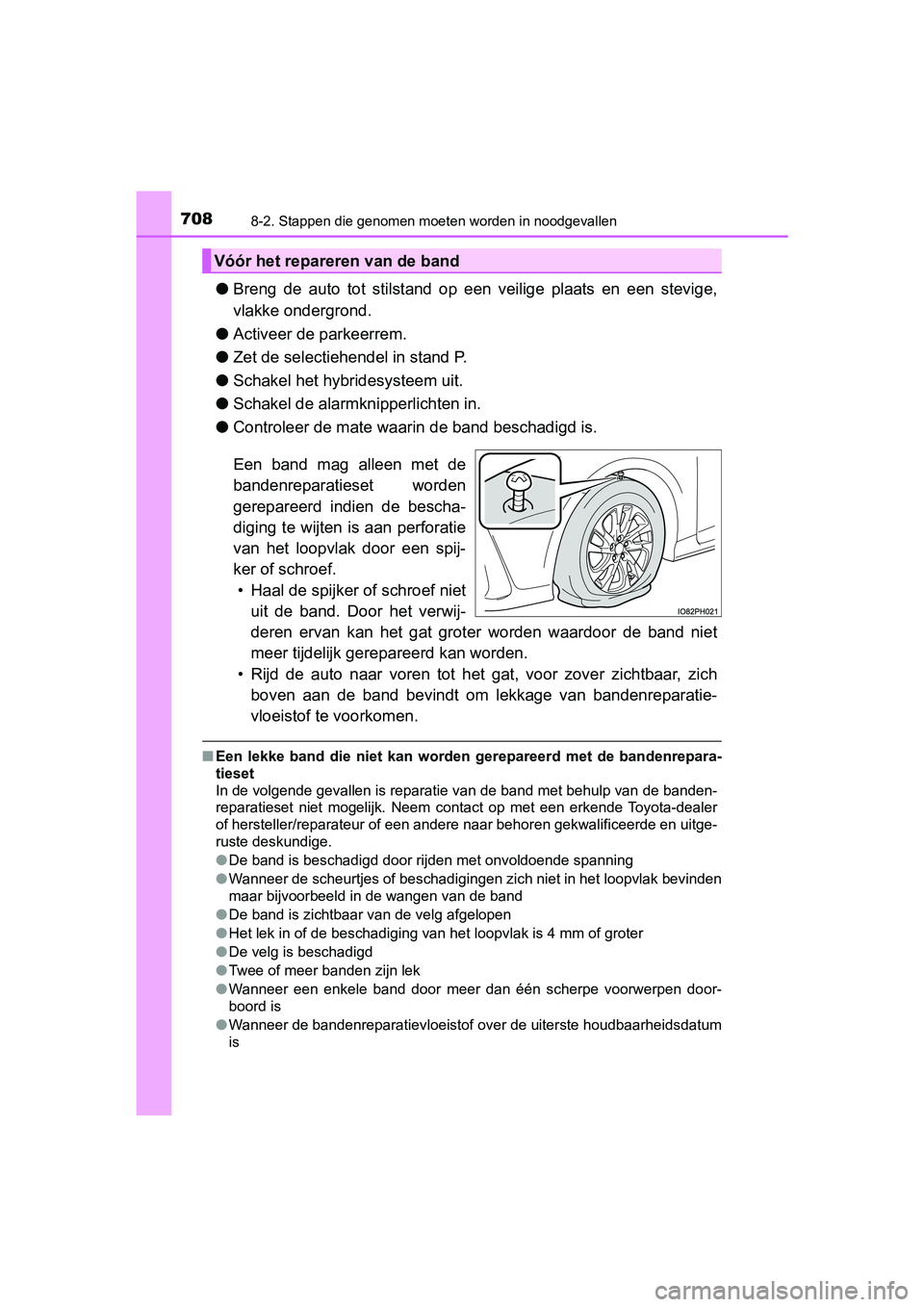

7088-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehe ndel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in.
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de bescha-
diging te wijten is aan perforatie
van het loopvlak door een spij-
ker of schroef. • Haal de spijker of schroef niet uit de band. Door het verwij-
deren ervan kan het gat groter worden waardoor de band niet
meer tijdelijk gerepareerd kan worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zic h
boven aan de band bevindt om lekkage van bandenreparatie-
vloeistof te voorkomen.
■ Een lekke band die niet kan worden gerepareerd met de bandenrep ara-
tieset
In de volgende gevallen is reparatie van de band met behulp van de banden-
reparatieset niet mogelijk. Neem contact op met een erkende Toy ota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● Wanneer de scheurtjes of beschadigingen zich niet in het loopvl ak bevinden
maar bijvoorbeeld in de wangen van de band
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● Wanneer een enkele band door meer dan één scherpe voorwerpen do or-
boord is
● Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum
is
Vóór het repareren van de band
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 708 Wednesday, April 3, 2019 10:55 AM

7098-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
Bandenreparatieset
Plaats van de bandenreparatieset
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 709 Wednesday, April 3, 2019 10:55 AM
