TOYOTA PRIUS PLUG-IN HYBRID 2019 Instructieboekje (in Dutch)

7108-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)

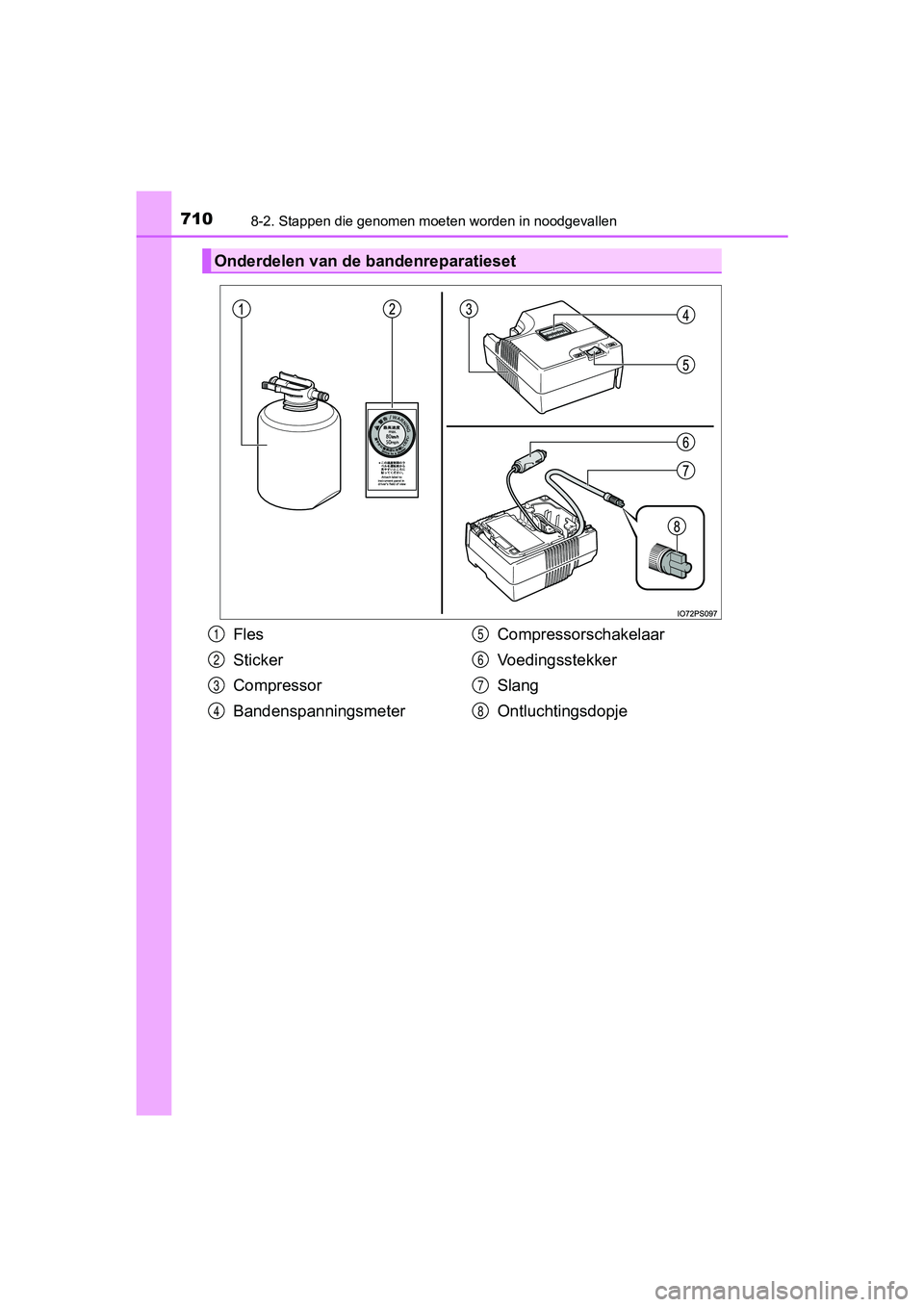

Onderdelen van de bandenreparatieset
Fles
Sticker
Compressor
Bandenspanningsmeter Compressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje1
2
3
4
5
6
7
8
PRIUS PHV_OM_OM47C78E_(EE).boo
k Page 710 Wednesday, April 3, 2019 10:55 AM

7118-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

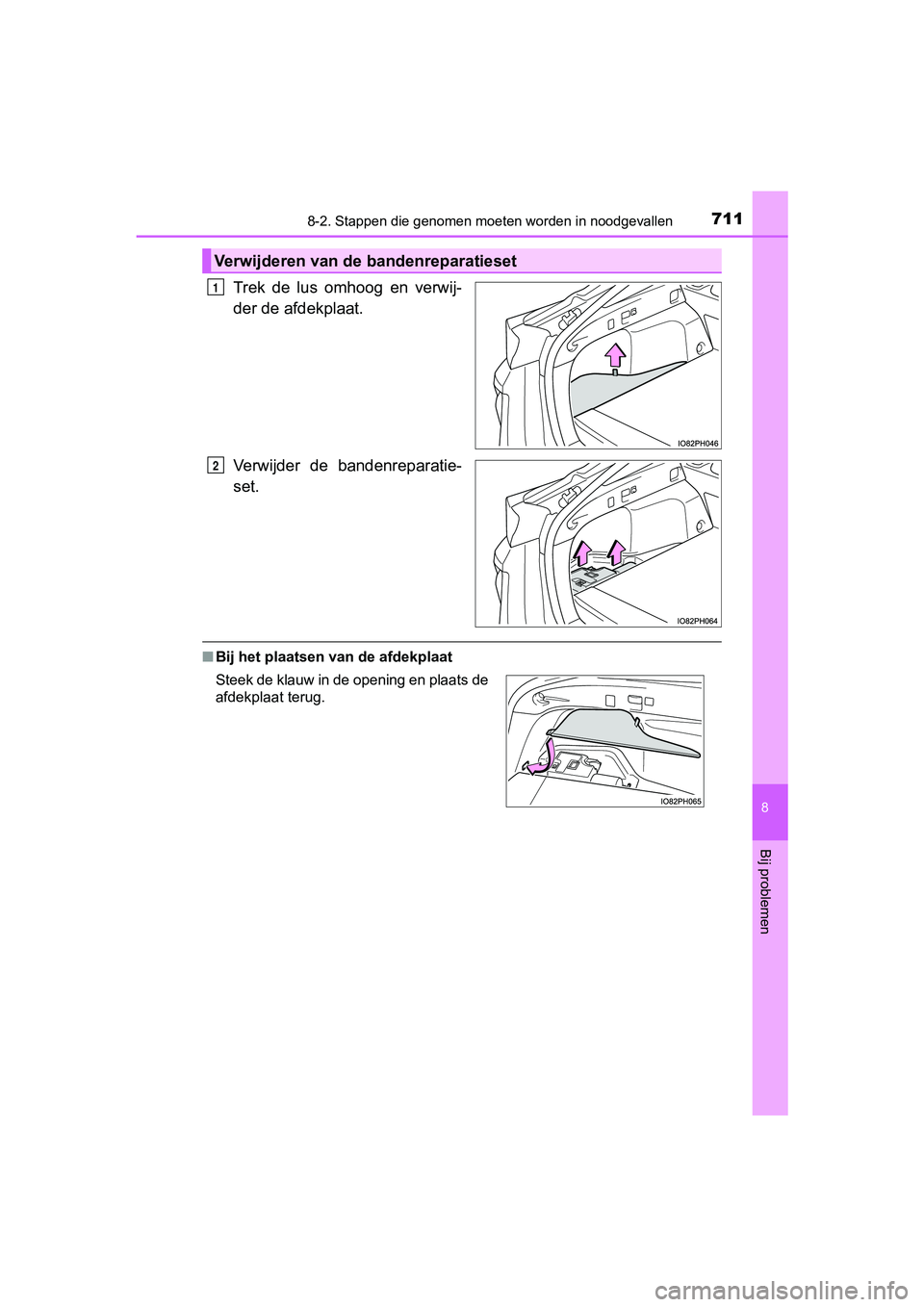

Trek de lus omhoog en verwij-
der de afdekplaat.
Verwijder de bandenreparatie-
set.
■Bij het plaatsen van de afdekplaat
Verwijderen van de bandenreparatieset
1
2
Steek de klauw in de opening en plaats de
afdekplaat terug.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 711 Wednesday, April 3, 2019 10:55 AM

7128-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)

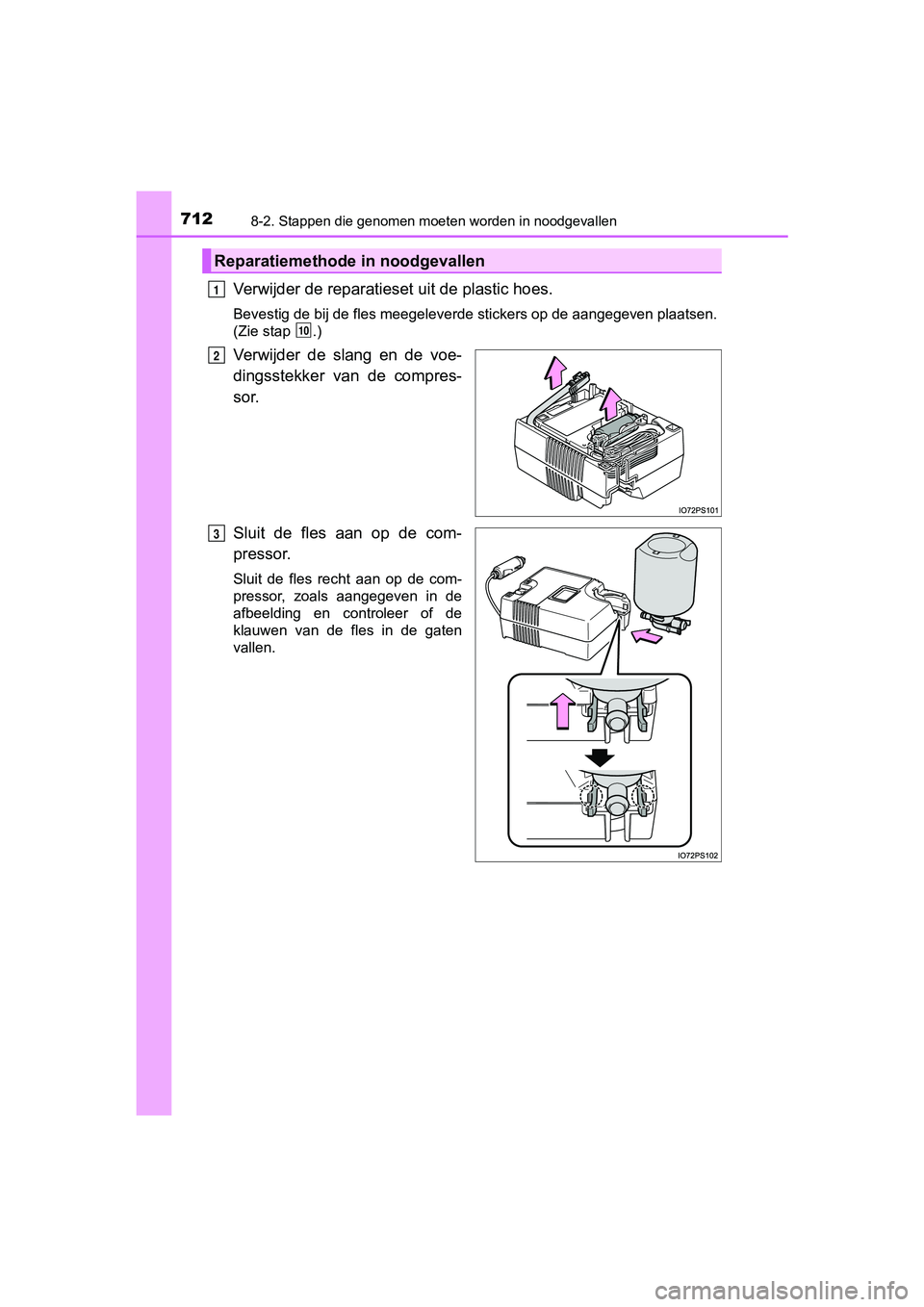

Verwijder de reparatieset uit de plastic hoes.
Bevestig de bij de fles meegeleverde stickers op de aangegeven plaatsen.
(Zie stap .)
Verwijder de slang en de voe-
dingsstekker van de compres-
sor.
Sluit de fles aan op de com-
pressor.
Sluit de fles recht aan op de com-
pressor, zoals aangegeven in de
afbeelding en controleer of de
klauwen van de fles in de gaten
vallen.
Reparatiemethod e in noodgevallen
1
10
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 712 Wednesday, April 3, 2019 10:55 AM

7138-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

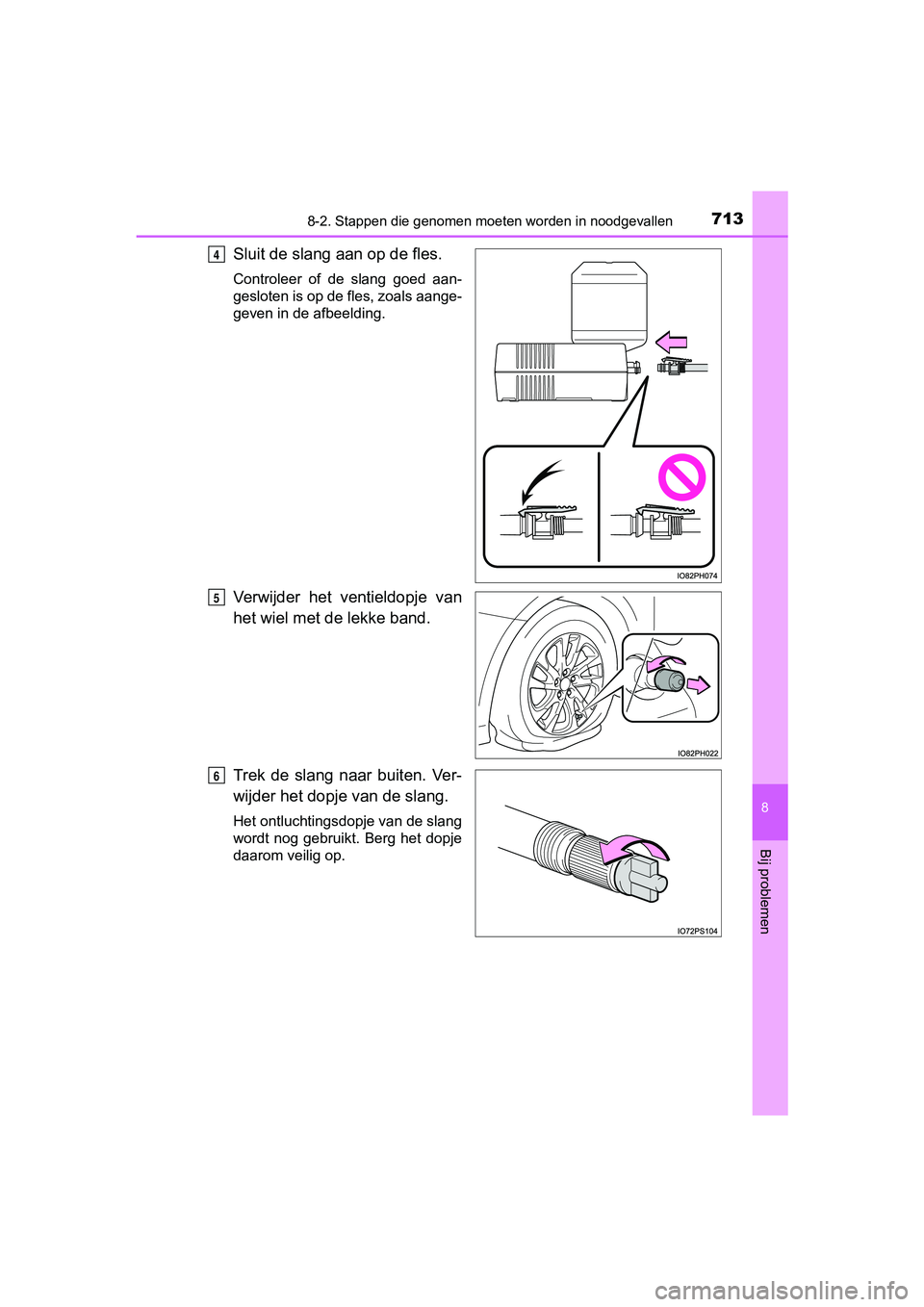

Sluit de slang aan op de fles.
Controleer of de slang goed aan-
gesloten is op de fles, zoals aange-
geven in de afbeelding.
Verwijder het ventieldopje van
het wiel met de lekke band.
Trek de slang naar buiten. Ver-
wijder het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
4
5
6
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 713 Wednesday, April 3, 2019 10:55 AM

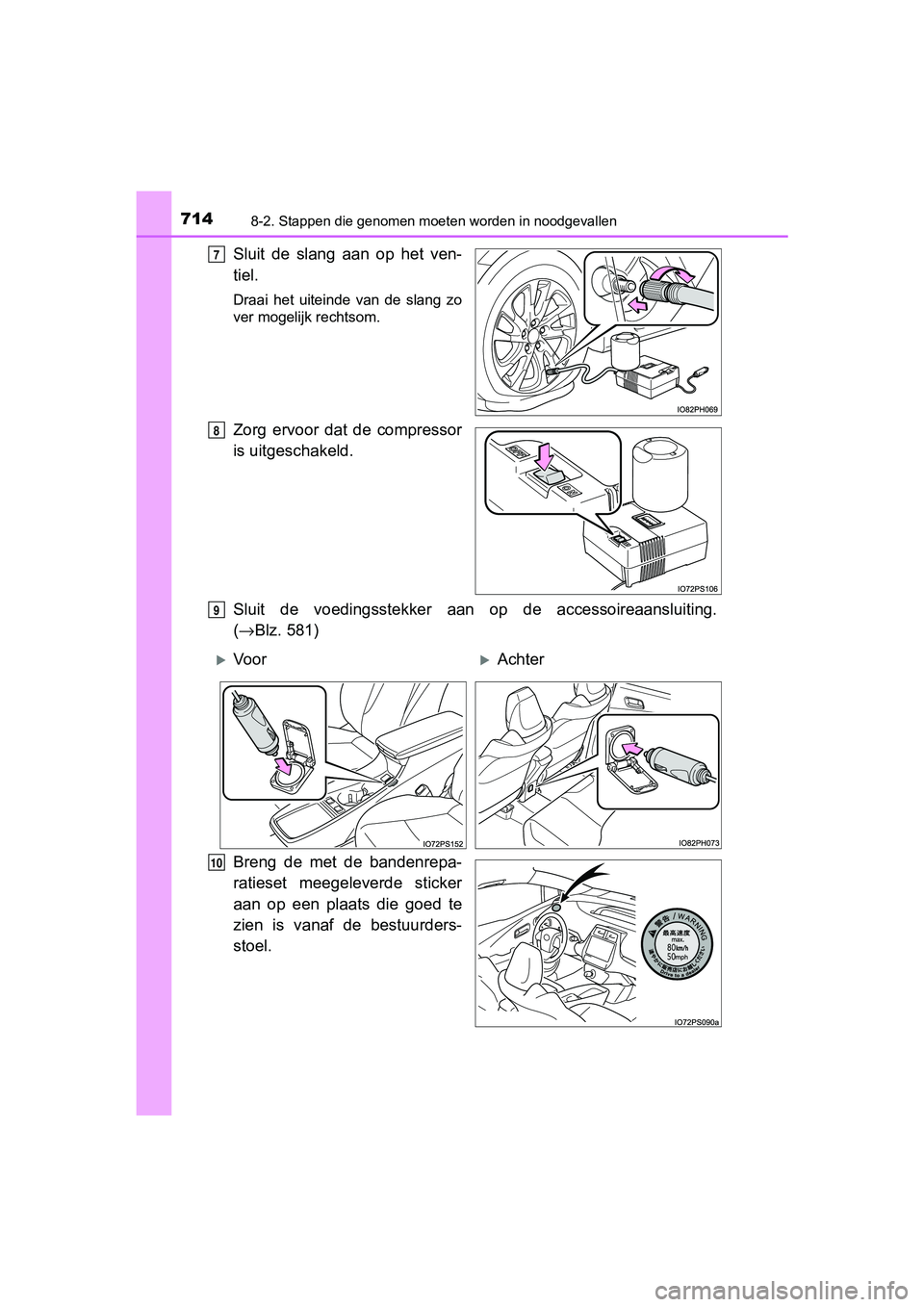

7148-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
Sluit de slang aan op het ven-
tiel.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Zorg ervoor dat de compressor
is uitgeschakeld.
Sluit de voedingsstekker aan op de accessoireaansluiting.
(→ Blz. 581)
Breng de met de bandenrepa-
ratieset meegeleverde sticker
aan op een plaats die goed te
zien is vanaf de bestuurders-
stoel.
7
8
9
Vo o rAchter
10
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 714 Wednesday, April 3, 2019 10:55 AM

7158-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

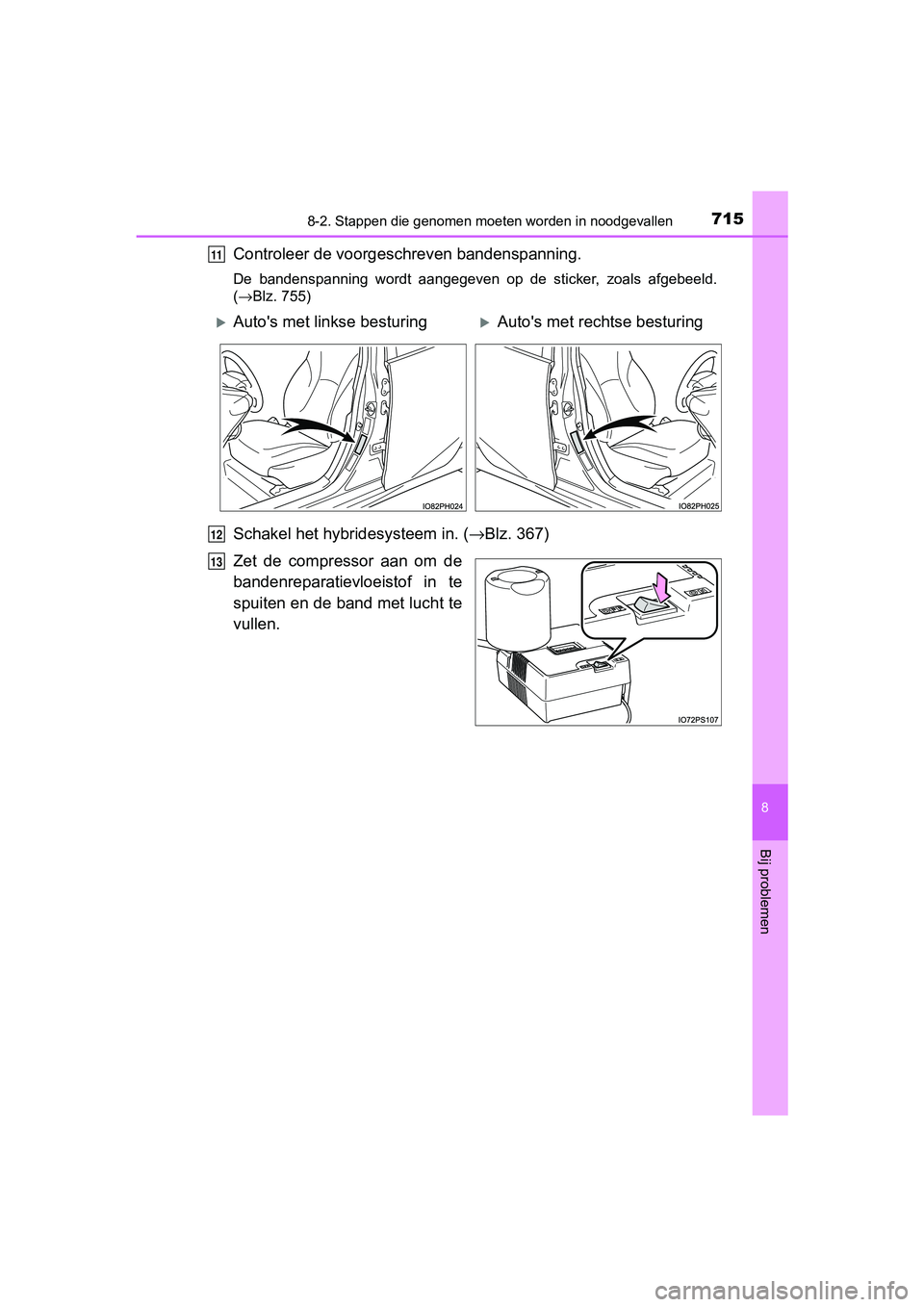

Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebee ld.
( →Blz. 755)
Schakel het hybridesysteem in. ( →Blz. 367)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 715 Wednesday, April 3, 2019 10:55 AM

7168-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)

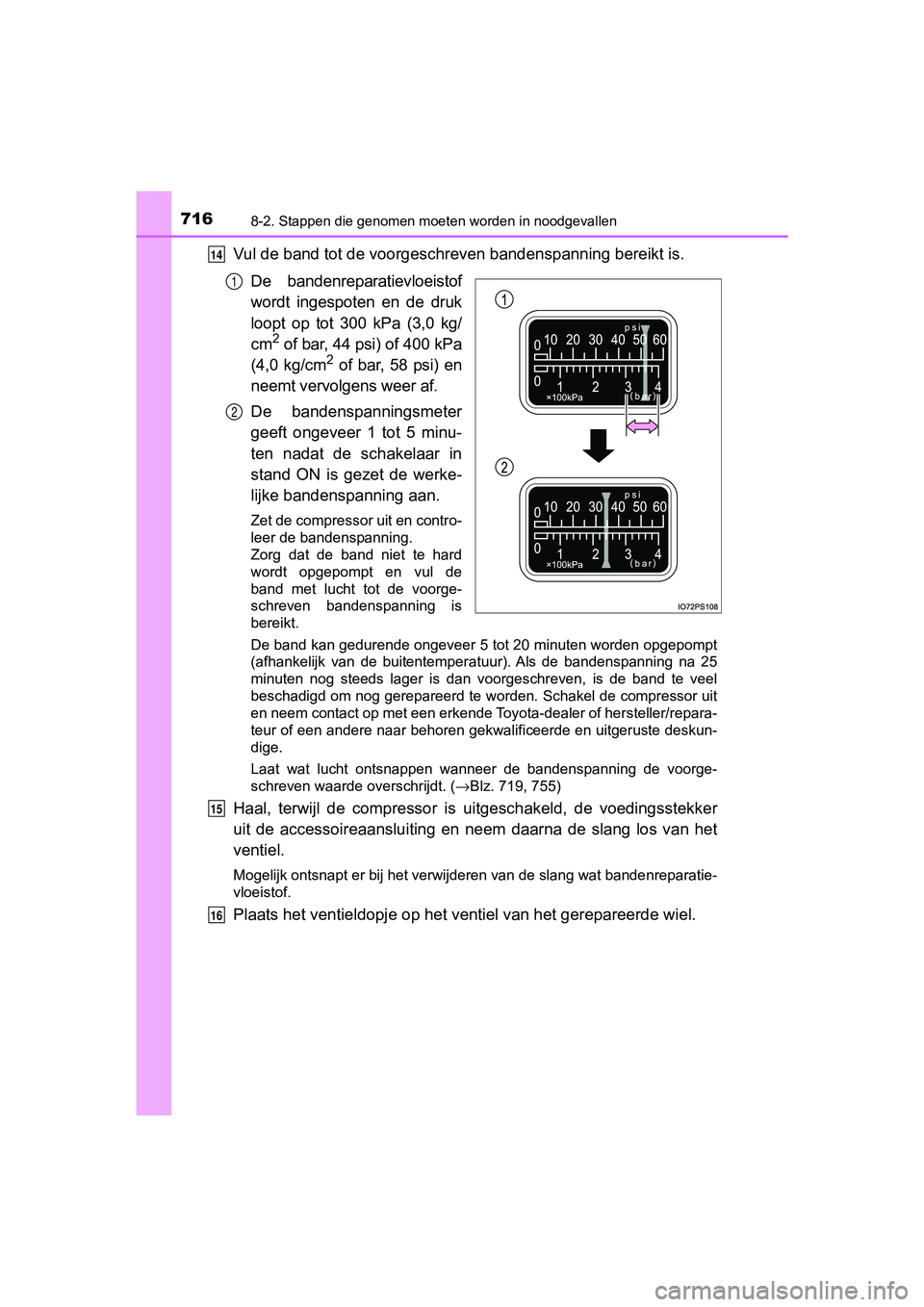

Vul de band tot de voorgeschreven bandenspanning bereikt is.
De bandenreparatievloeistof
wordt ingespoten en de druk
loopt op tot 300 kPa (3,0 kg/
cm
2 of bar, 44 psi) of 400 kPa
(4,0 kg/cm2 of bar, 58 psi) en
neemt vervolgens weer af.
De bandenspanningsmeter
geeft ongeveer 1 tot 5 minu-
ten nadat de schakelaar in
stand ON is gezet de werke-
lijke bandenspanning aan.
Zet de compressor uit en contro-
leer de bandenspanning.
Zorg dat de band niet te hard
wordt opgepompt en vul de
band met lucht tot de voorge-
schreven bandenspanning is
bereikt.
De band kan gedurende ongeveer 5 tot 20 minuten worden opgepomp t
(afhankelijk van de buitentemperatuur). Als de bandenspanning n a 25
minuten nog steeds lager is dan voorgeschreven, is de band te v eel
beschadigd om nog gerepareerd te worden. Schakel de compressor uit
en neem contact op met een erkende Toyota-dealer of hersteller/ repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Laat wat lucht ontsnappen wanneer de bandenspanning de voorge-
schreven waarde overschrijdt. ( →Blz. 719, 755)
Haal, terwijl de compressor is uitgeschakeld, de voedingsstekke r
uit de accessoireaansluiting en neem daarna de slang los van he t
ventiel.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bande nreparatie-
vloeistof.
Plaats het ventieldopj e op het ventiel van het gerepareerde wie l.
14
1
2
15
16
PRIUS PHV_OM_OM47C78E_(EE).book Page 716 Wednesday, April 3, 2019 10:55 AM

7178-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

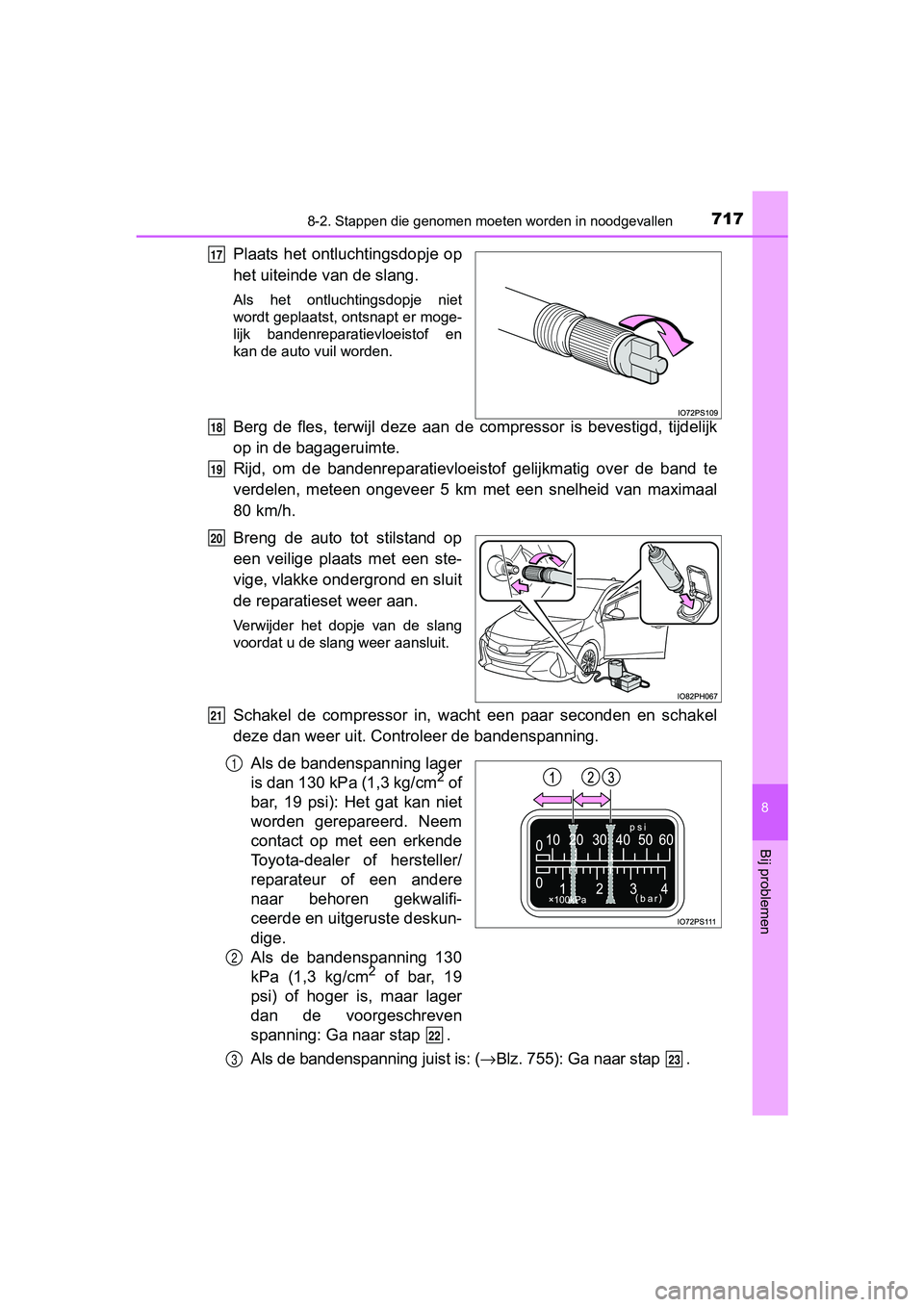

Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan d e compressor is bevestigd, tijdelijk
op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band t e
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto tot stilstand op
een veilige plaats met een ste-
vige, vlakke ondergrond en sluit
de reparatieset weer aan.
Verwijder het dopje van de slang
voordat u de slang weer aansluit.
Schakel de compressor in, wacht een paar seconden en schakel
deze dan weer uit. Controleer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130
kPa (1,3 kg/cm
2 of bar, 19
psi) of hoger is, maar lager
dan de voorgeschreven
spanning: Ga naar stap .
Als de bandenspanning juist is: ( →Blz. 755): Ga naar stap .
17
18
19
20
21
1
2
22
323
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 717 Wednesday, April 3, 2019 10:55 AM

7188-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)

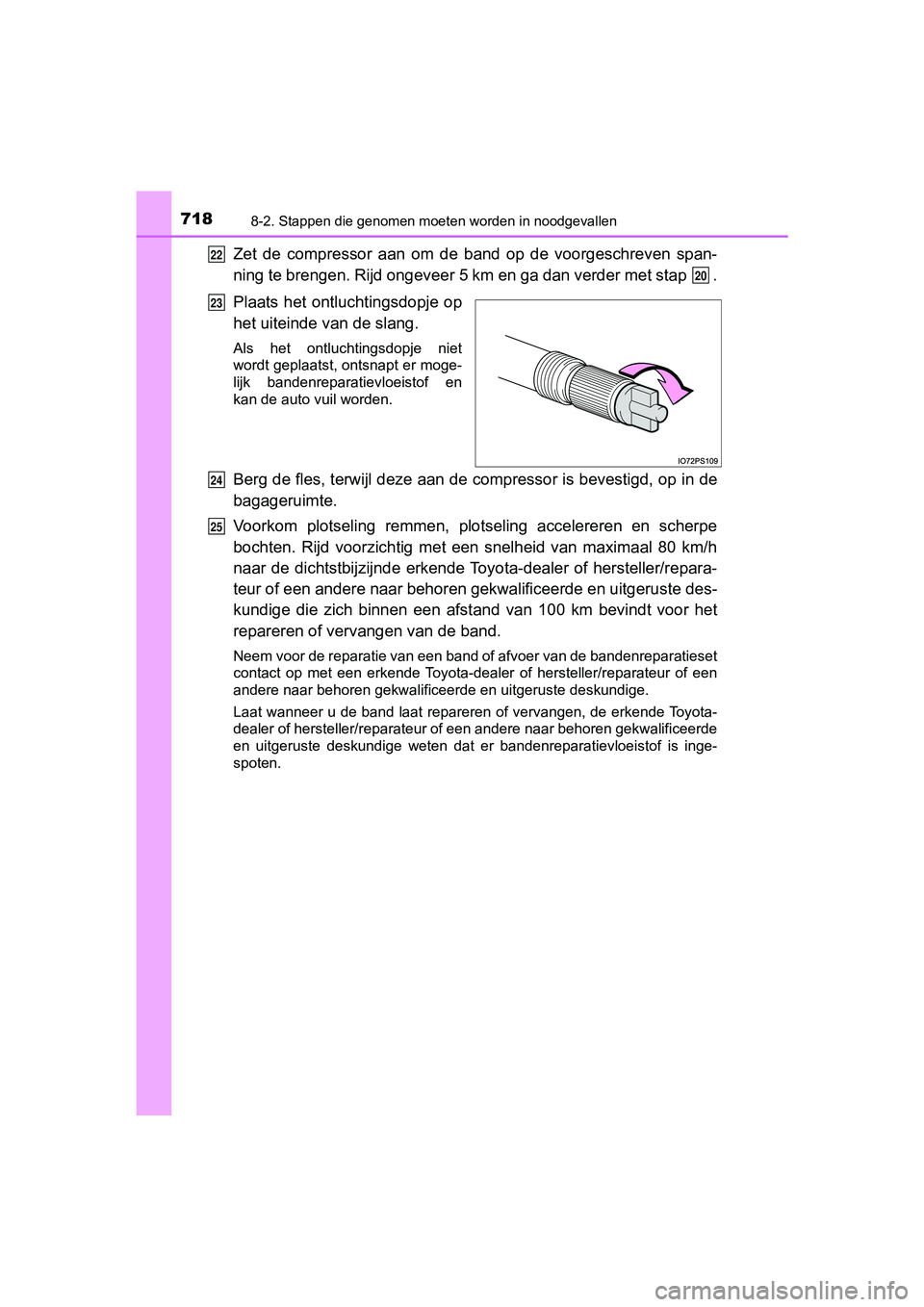

Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan verder met stap .
Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet
wordt geplaatst, ontsnapt er moge-
lijk bandenreparatievloeistof en
kan de auto vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, op i n de
bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten. Rijd voorzichtig met een snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/re para-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige die zich binnen een afst and van 100 km bevindt voor het
repareren of vervangen van de band.
Neem voor de reparatie van een band of afvoer van de bandenreparatieset
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Laat wanneer u de band laat repareren of vervangen, de erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige weten dat er bandenreparatievloeistof is inge-
spoten.
22
20
23
24
25
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 718 Wednesday, April 3, 2019 10:55 AM

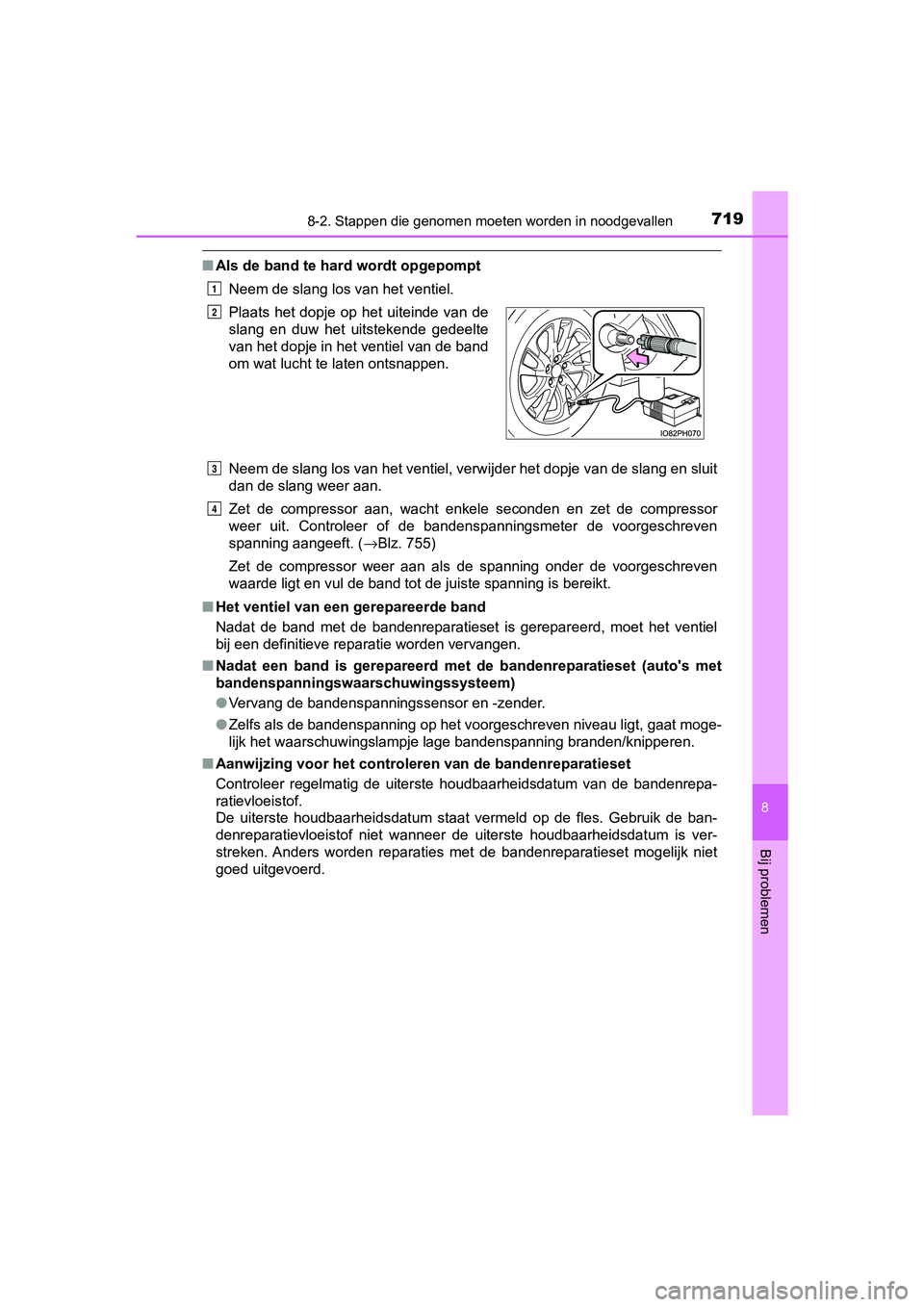

7198-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
■Als de band te hard wordt opgepompt
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de s lang en sluit
dan de slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor
weer uit. Controleer of de bandenspanningsmeter de voorgeschrev en
spanning aangeeft. ( →Blz. 755)
Zet de compressor weer aan als de spanning onder de voorgeschre ven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is gerepareerd, moet he t ventiel
bij een definitieve reparatie worden vervangen.
■ Nadat een band is gerepareerd me t de bandenreparatieset (auto's met
bandenspanningswaarschuwingssysteem)
● Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knippe ren.
■ Aanwijzing voor het controlere n van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de ban denrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebrui k de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdat um is ver-
streken. Anders worden reparaties met de bandenreparatieset mog elijk niet
goed uitgevoerd. Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
1
2
3
4
