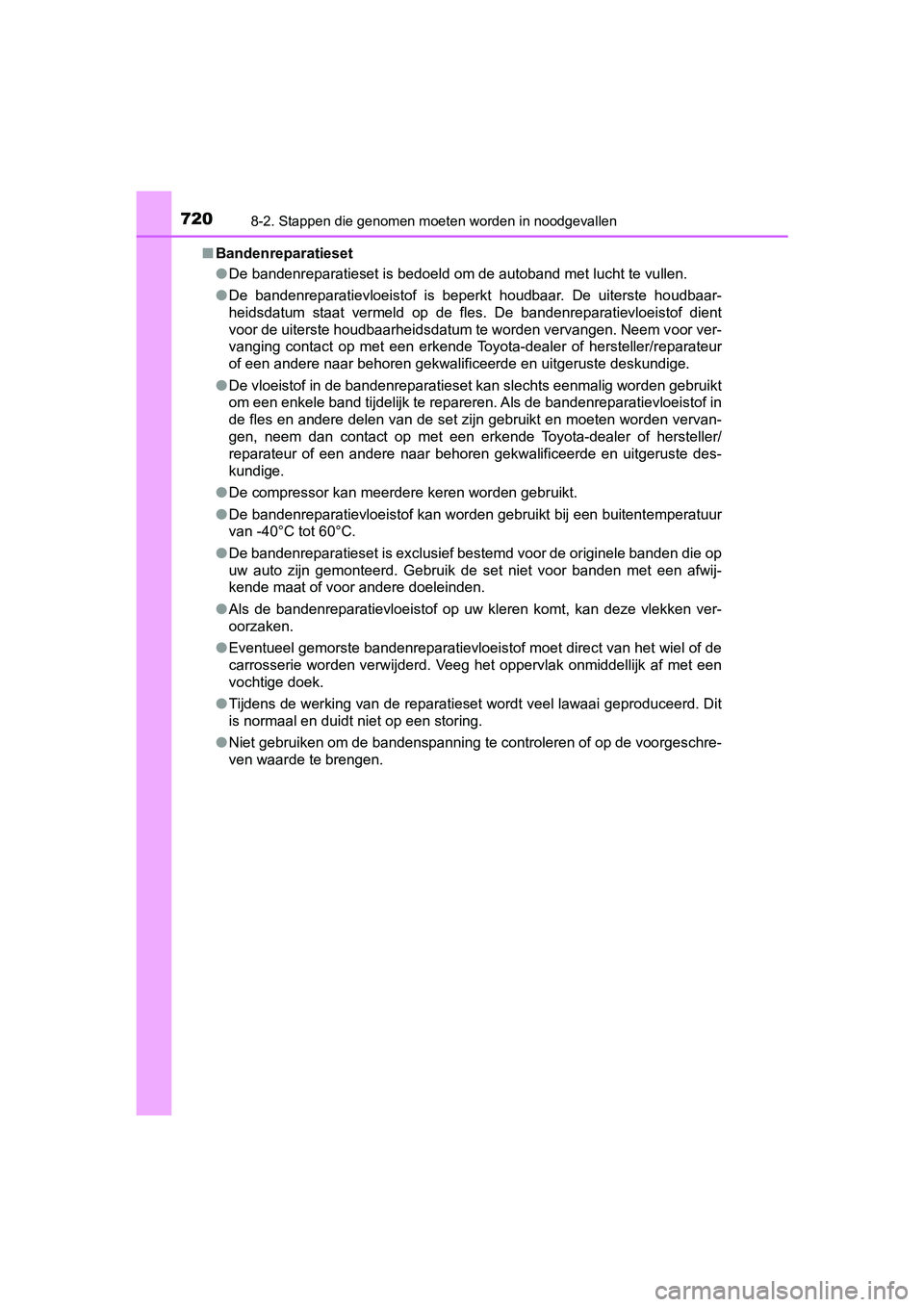

7208-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)■
Bandenreparatieset
●De bandenreparatieset is bedoeld om de autoband met lucht te vu llen.
● De bandenreparatievloeistof is beperkt houdbaar. De uiterste ho udbaar-
heidsdatum staat vermeld op de fles. De bandenreparatievloeisto f dient
voor de uiterste houdbaarheidsdatum te worden vervangen. Neem v oor ver-
vanging contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige.
● De vloeistof in de bandenreparatieset kan slechts eenmalig word en gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparat ievloeistof in
de fles en andere delen van de set zijn gebruikt en moeten word en vervan-
gen, neem dan contact op met een erkende Toyota-dealer of herst eller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
● De compressor kan meerdere keren worden gebruikt.
● De bandenreparatievloeistof kan worden gebruikt bij een buitentemperatuur
van -40°C tot 60°C.
● De bandenreparatieset is exclusief bestemd voor de originele banden die op
uw auto zijn gemonteerd. Gebruik de set niet voor banden met ee n afwij-
kende maat of voor andere doeleinden.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vle kken ver-
oorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voo rgeschre-
ven waarde te brengen.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 720 Wednesday, April 3, 2019 10:55 AM

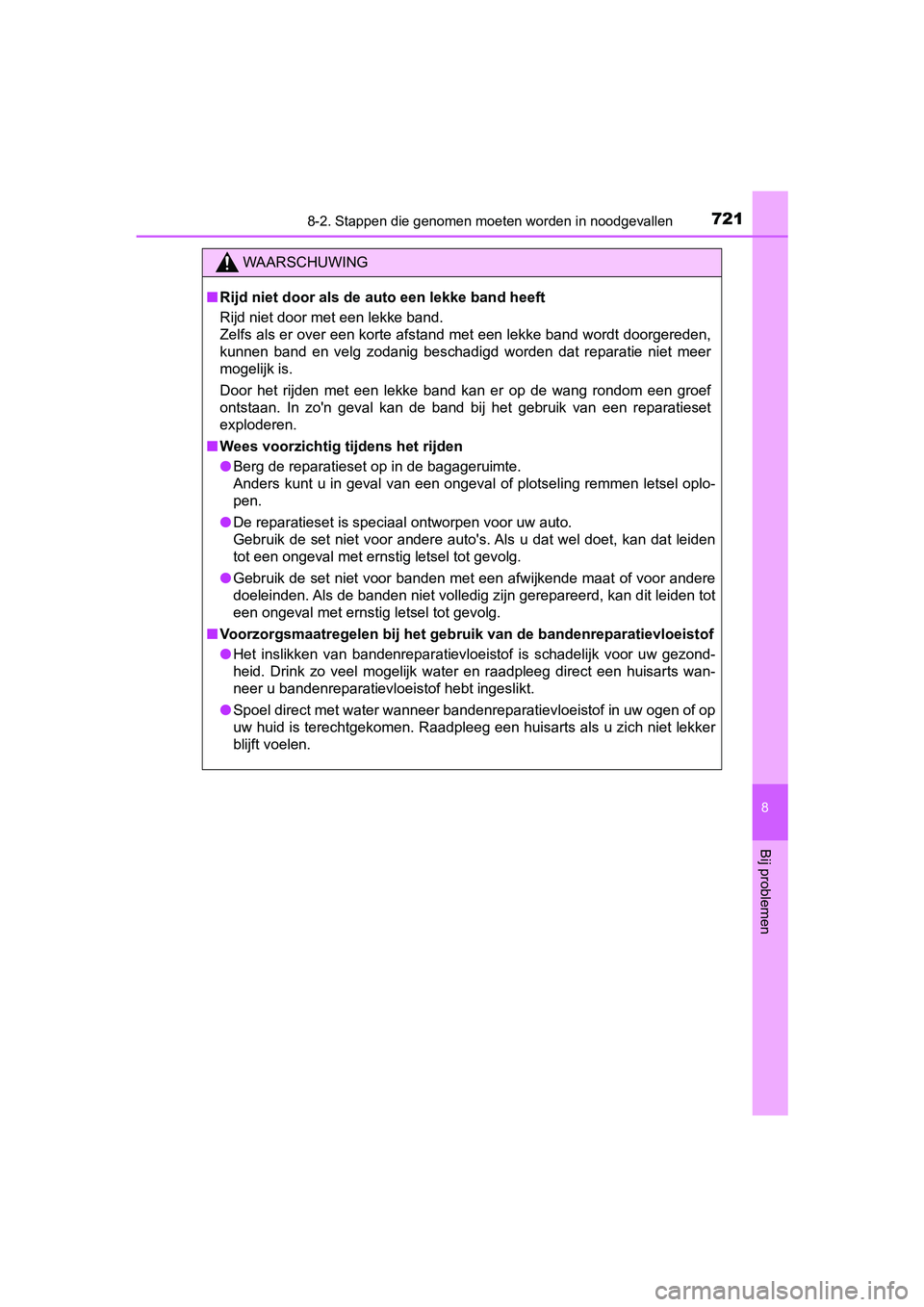

7218-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
WAARSCHUWING
■Rijd niet door als de auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een rep aratieset
exploderen.
■ Wees voorzichtig tijdens het rijden
● Berg de reparatieset op in de bagageruimte.
Anders kunt u in geval van een ongeval of plotseling remmen let sel oplo-
pen.
● De reparatieset is speciaal ontworpen voor uw auto.
Gebruik de set niet voor andere auto's. Als u dat wel doet, kan dat leiden
tot een ongeval met ernstig letsel tot gevolg.
● Gebruik de set niet voor banden met een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig zijn gerepareerd, kan d it leiden tot
een ongeval met ernstig letsel tot gevolg.
■ Voorzorgsmaatregelen bij het geb ruik van de bandenreparatievloeistof
● Het inslikken van bandenreparatievloeistof is schadelijk voor u w gezond-
heid. Drink zo veel mogelijk water en raadpleeg direct een huis arts wan-
neer u bandenreparatievloeistof hebt ingeslikt.
● Spoel direct met water wanneer bandenreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg een huisarts als u zich ni et lekker
blijft voelen.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 721 Wednesday, April 3, 2019 10:55 AM

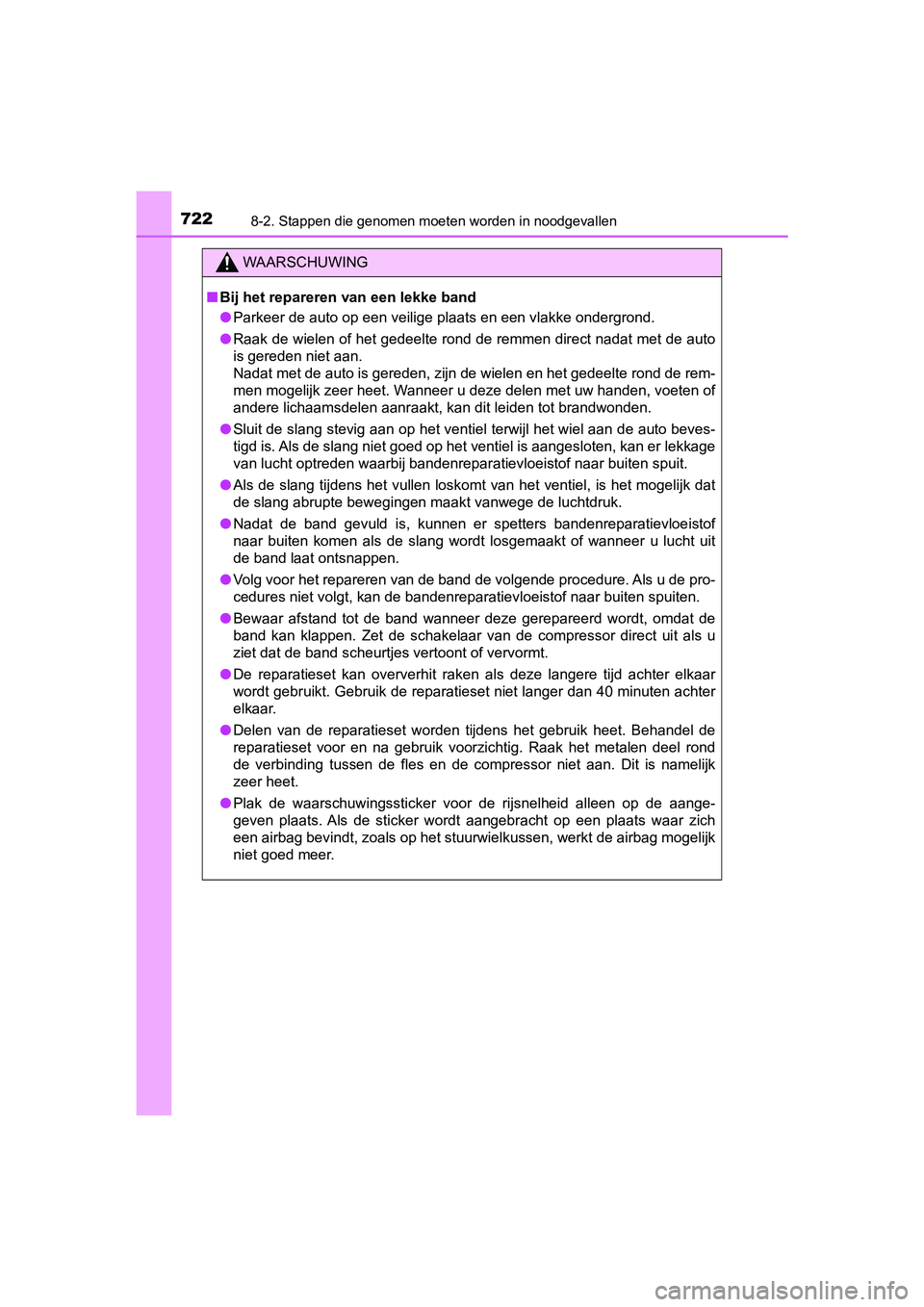

7228-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
WAARSCHUWING
■Bij het repareren van een lekke band
● Parkeer de auto op een veilige plaats en een vlakke ondergrond.
● Raak de wielen of het gedeelte rond de remmen direct nadat met de auto
is gereden niet aan.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen met uw handen, voeten of
andere lichaamsdelen aanraakt, kan dit leiden tot brandwonden.
● Sluit de slang stevig aan op het ventiel terwijl het wiel aan d e auto beves-
tigd is. Als de slang niet goed op het ventiel is aangesloten, kan er lekkage
van lucht optreden waarbij bandenreparatievloeistof naar buiten spuit.
● Als de slang tijdens het vullen loskomt van het ventiel, is het mogelijk dat
de slang abrupte bewegingen maakt vanwege de luchtdruk.
● Nadat de band gevuld is, kunnen er spetters bandenreparatievloe istof
naar buiten komen als de slang wordt losgemaakt of wanneer u lu cht uit
de band laat ontsnappen.
● Volg voor het repareren van de band de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
● Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de
band kan klappen. Zet de schakelaar van de compressor direct ui t als u
ziet dat de band scheurtjes vertoont of vervormt.
● De reparatieset kan oververhit raken als deze langere tijd acht er elkaar
wordt gebruikt. Gebruik de reparatieset niet langer dan 40 minu ten achter
elkaar.
● Delen van de reparatieset worden tijdens het gebruik heet. Behandel de
reparatieset voor en na gebruik voorzichtig. Raak het metalen deel rond
de verbinding tussen de fles en de compressor niet aan. Dit is namelijk
zeer heet.
● Plak de waarschuwingssticker voor de rijsnelheid alleen op de a ange-
geven plaats. Als de sticker wordt aangebracht op een plaats wa ar zich
een airbag bevindt, zoals op het stuurwielkussen, werkt de airb ag mogelijk
niet goed meer.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 722 Wednesday, April 3, 2019 10:55 AM

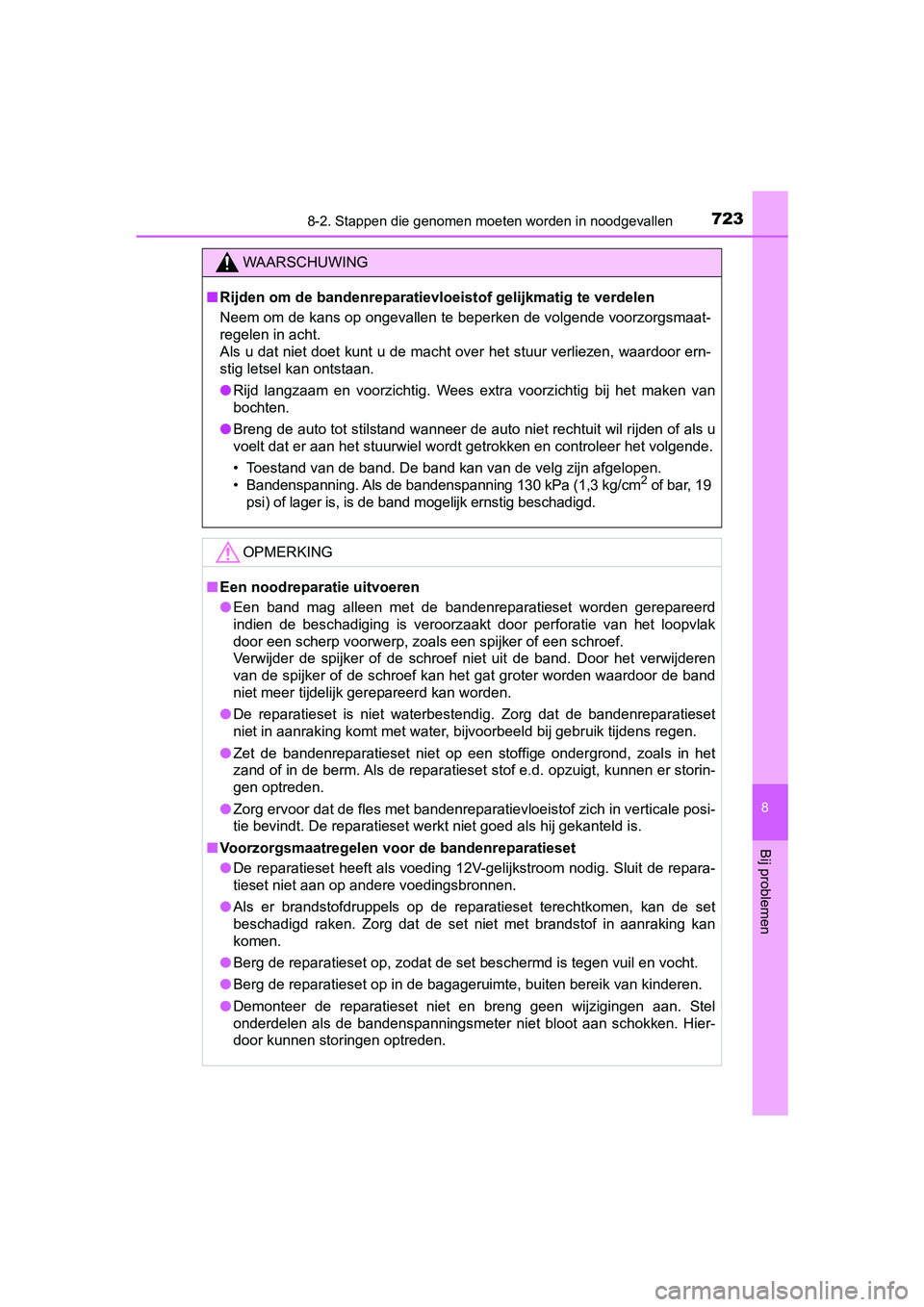

7238-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
WAARSCHUWING
■Rijden om de bandenrep aratievloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, w aardoor ern-
stig letsel kan ontstaan.
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het ma ken van
bochten.
● Breng de auto tot stilstand wanneer de auto niet rechtuit wil r ijden of als u
voelt dat er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19
psi) of lager is, is de band mogelijk ernstig beschadigd.
OPMERKING
■ Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareer d
indien de beschadiging is veroorzaakt door perforatie van het l oopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenrepar atieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijd ens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoal s in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunn en er storin-
gen optreden.
● Zorg ervoor dat de fles met bandenreparatievloeistof zich in ve rticale posi-
tie bevindt. De reparatieset werkt niet goed als hij gekanteld is.
■ Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er brandstofdruppels op de reparatieset terechtkomen, kan de set
beschadigd raken. Zorg dat de set niet met brandstof in aanraki ng kan
komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de bagageruimte, buiten bereik van k inderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 723 Wednesday, April 3, 2019 10:55 AM

7248-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
OPMERKING
■Voorkomen van schade aan de bande nspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanne er de
band wordt gerepareerd of vervangen. ( →Blz. 627)
PRIUS PHV_OM_OM47C78E_(EE).book Page 724 Wednesday, April 3, 2019 10:55 AM

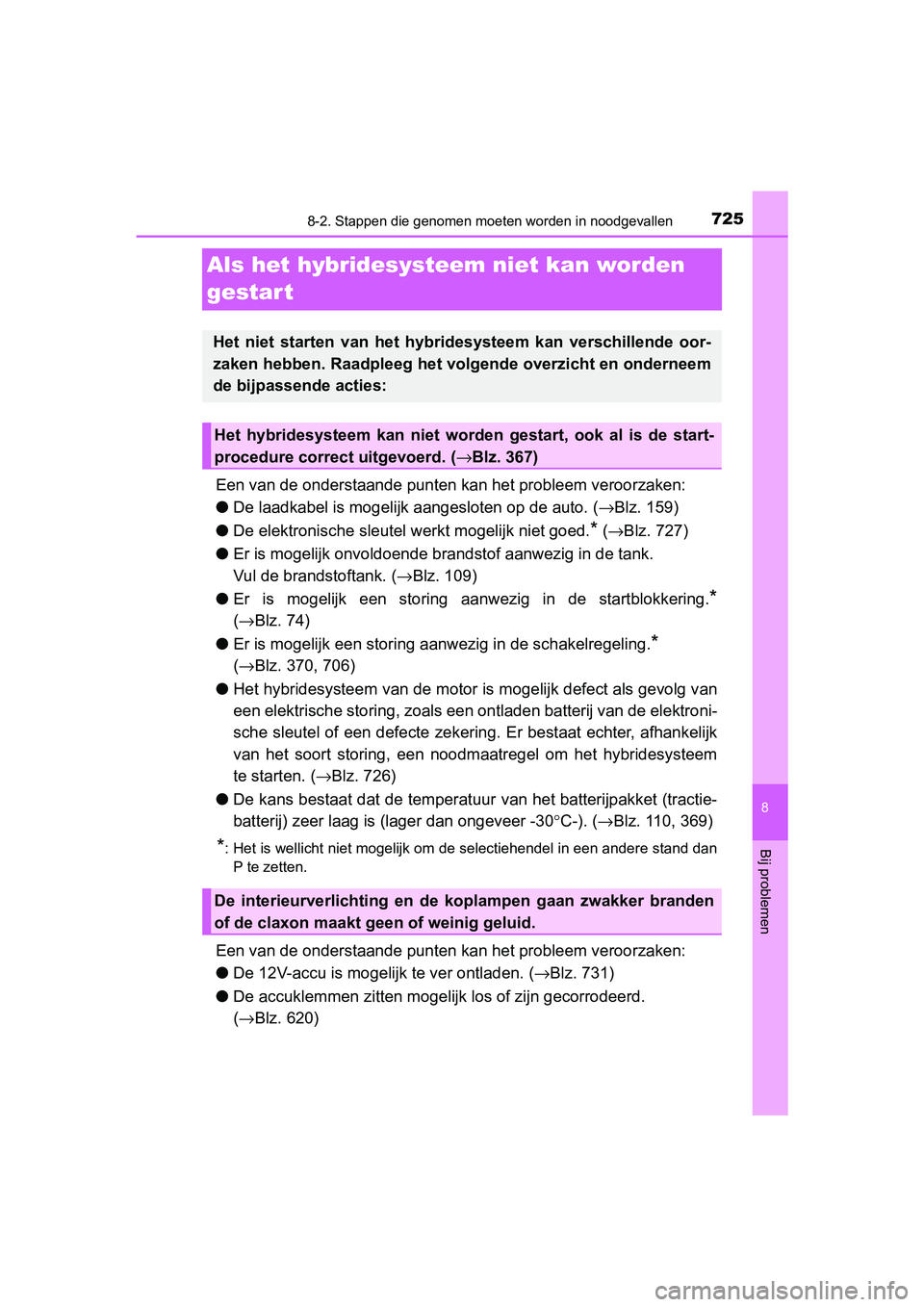

7258-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
Als het hybridesyste em niet kan worden
gestar t
Een van de onderstaand e punten kan het probleem veroorzaken:
● De laadkabel is mogelijk a angesloten op de auto. (→Blz. 159)
● De elektronische sleutel werkt mogelijk niet goed.
* (→ Blz. 727)
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Vul de brandstoftank. ( →Blz. 109)
● Er is mogelijk een storing aanw ezig in de startblokkering.
*
(→ Blz. 74)
● Er is mogelijk een storing aanw ezig in de schakelregeling.
*
( → Blz. 370, 706)
● Het hybridesyste em van de motor is mogelijk defect als gevolg v an
een elektrische storing, zoals een ontladen batterij van de ele ktroni-
sche sleutel of een defecte zek ering. Er bestaat echter, afhank elijk
van het soort storing, een noodm aatregel om het hybridesysteem
te starten. ( →Blz. 726)
● De kans bestaat dat de temperat uur van het batterijpakket (tractie-
batterij) zeer laag is (lager dan ongeveer -30 °C-). (→Blz. 110, 369)
*: Het is wellicht niet mogelijk om de selectiehendel in een ande re stand dan
P te zetten.
Een van de onderstaand e punten kan het probleem veroorzaken:
● De 12V-accu is moge lijk te ver ontladen. (→Blz. 731)
● De accuklemmen zitten mogeli jk los of zijn gecorrodeerd.
( → Blz. 620)
Het niet starten van het hybridesysteem kan verschillende oor-
zaken hebben. Raadpleeg het vo lgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet worden gestart, ook al is de start-
procedure correct uitgevoerd. ( →Blz. 367)
De interieurverlichting en de koplampen gaan zwakker branden
of de claxon maakt gee n of weinig geluid.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 725 Wednesday, April 3, 2019 10:55 AM

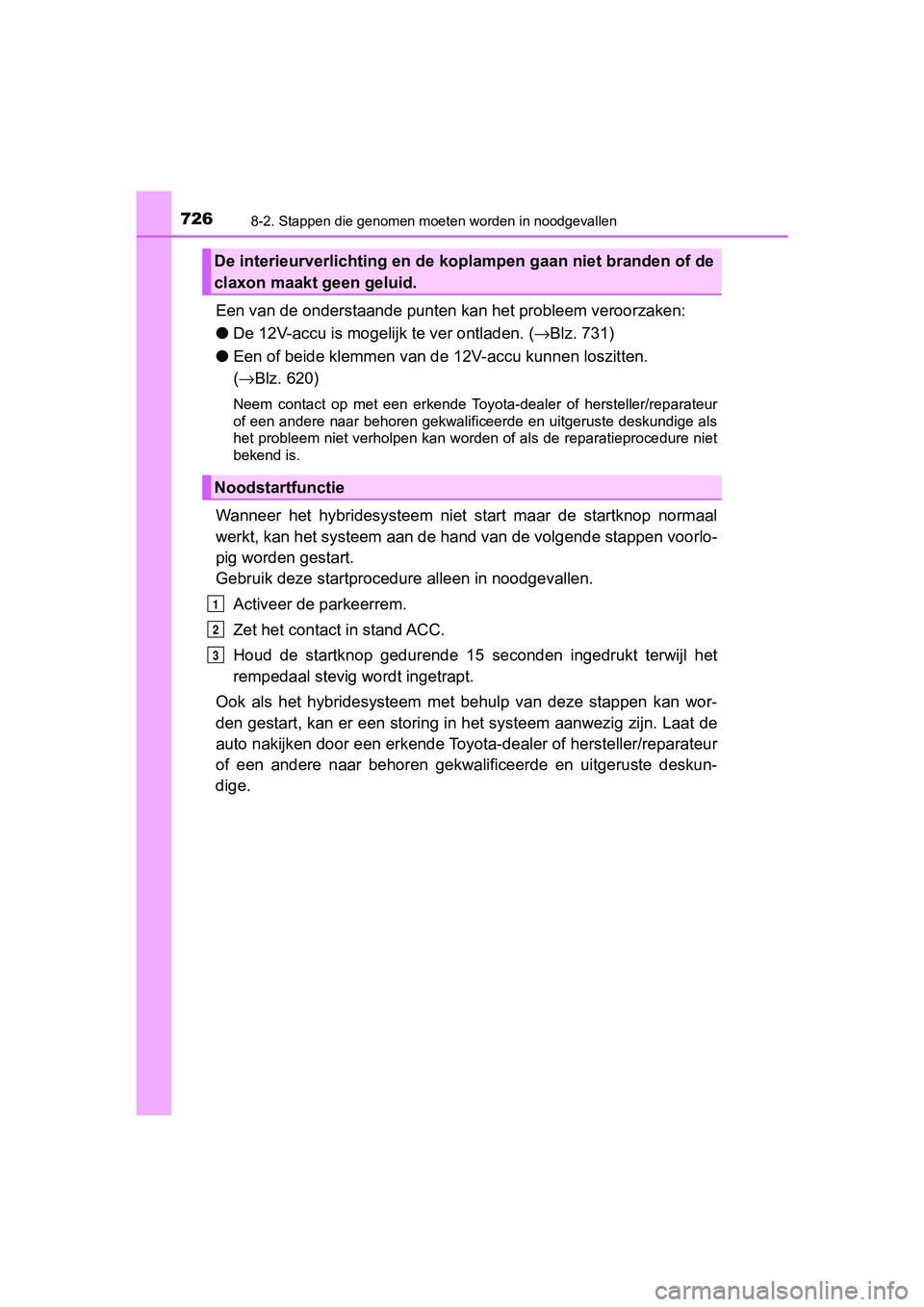

7268-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is moge lijk te ver ontladen. (→Blz. 731)
● Een of beide klemmen van de 12V-accu kunnen loszitten.
( → Blz. 620)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het probleem niet verholpen kan worden of als de reparatieproce dure niet
bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal
werkt, kan het systeem aan de hand van de volgende stappen voor lo-
pig worden gestart.
Gebruik deze startprocedure alleen in noodgevallen.
Activeer de parkeerrem.
Zet het contact in stand ACC.
Houd de startknop gedurende 15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan wor-
den gestart, kan er een storing in het systeem aanwezig zijn. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/repa rateur
of een andere naar behoren gek walificeerde en uitgeruste deskun -
dige.
De interieurverlichting en de koplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 726 Wednesday, April 3, 2019 10:55 AM

7278-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
Als de elektronische sleutel niet goed
werkt
Gebruik de mechanische sleutel ( →Blz. 273) om de volgende hande-
lingen uit te voeren:
Vergrendelen van alle portieren
Sluiten van de ruiten (draaien
en vasthouden)
*
Ontgrendelen van alle portieren
Openen van de ruiten (draaien
en vasthouden)
*
*
: Deze instelling moet aan de per- soonlijke voorkeur worden aange-
past door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
(→ Blz. 758)
Als de communicatie tussen de el ektronische sleutel en de auto is
verbroken ( →Blz. 290) of de elektronische sleutel niet kan worden
gebruikt omdat de batterij leeg is, werken het Smart entry-syst eem
met startknop en de afstandsbediening niet. In dergelijke geval len
kunnen de portieren en de achterk lep worden geopend of kan het
hybridesysteem worden gestart volgens onderstaan de procedure.
Vergrendelen en ontgrendelen van de portieren
1
2
3
4
PRIUS PHV_OM_OM47C78E_(EE).book Page 727 Wednesday, April 3, 2019 10:55 AM

7288-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
Trap het rempedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en
controleer of op het
multi-informatiedisplay wordt
weergegeven.
Druk op de startknop.
Neem contact op met een erkende T oyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als het hybri desysteem nog steeds n iet kan worden bediend.
Starten van het hybridesysteem
1
2
IO82PH053
3
4
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 728 Wednesday, April 3, 2019 10:55 AM

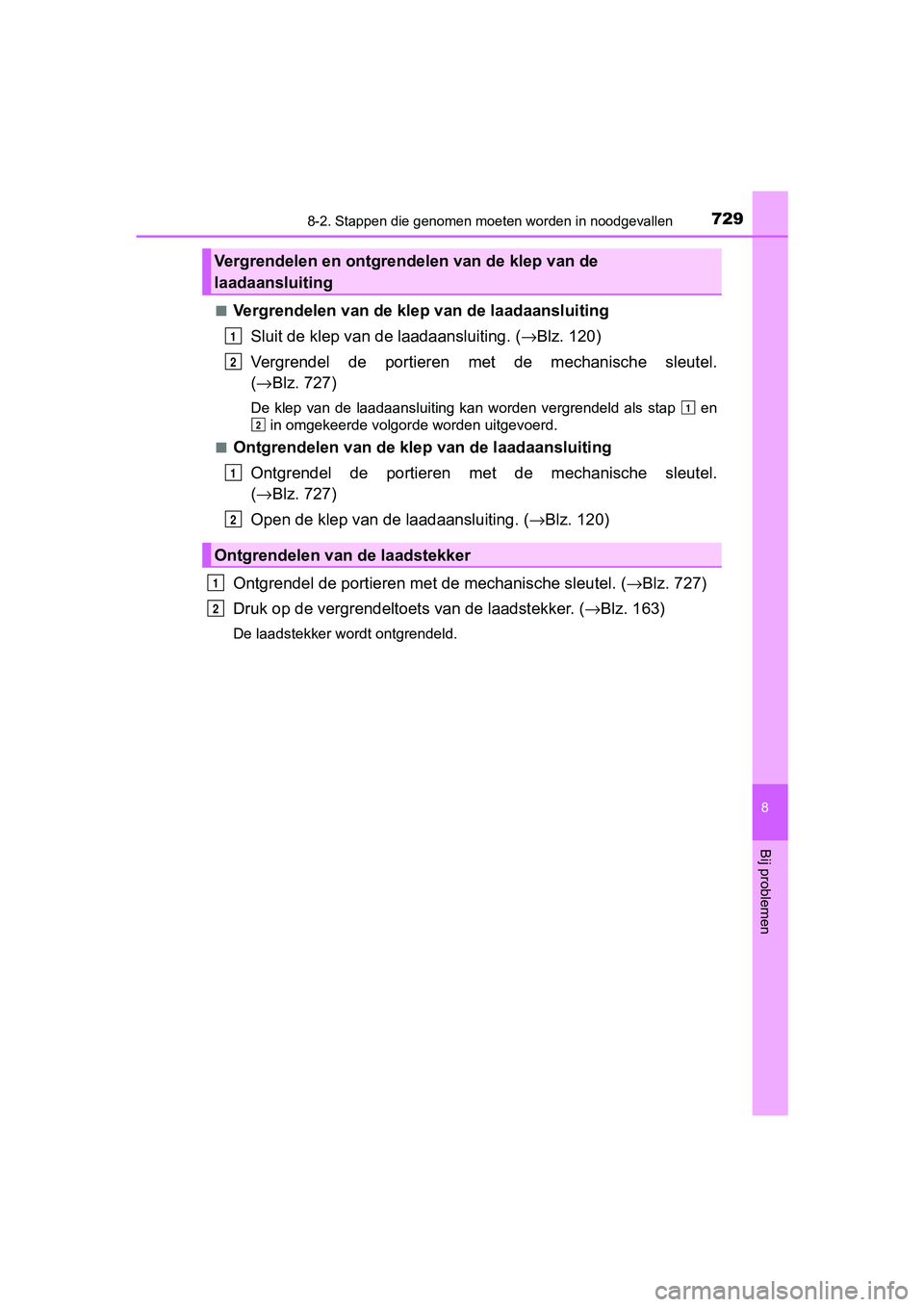

7298-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen
■Vergrendelen van de klep van de laadaansluiting
Sluit de klep van de laadaansluiting. ( →Blz. 120)
Vergrendel de portieren met de mechanische sleutel.
( → Blz. 727)
De klep van de laadaansluiting kan worden vergrendeld als stap en
in omgekeerde volgorde worden uitgevoerd.
■
Ontgrendelen van de klep van de laadaansluiting
Ontgrendel de portieren met de mechanische sleutel.
( → Blz. 727)
Open de klep van de laadaansluiting. ( →Blz. 120)
Ontgrendel de portieren met de mechanische sleutel. ( →Blz. 727)
Druk op de vergrendeltoet s van de laadstekker. (→Blz. 163)
De laadstekker wordt ontgrendeld.
Vergrendelen en ontgrende len van de klep van de
laadaansluiting
Ontgrendelen van de laadstekker
1
2
1
2
1
2
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 729 Wednesday, April 3, 2019 10:55 AM
