7408-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)

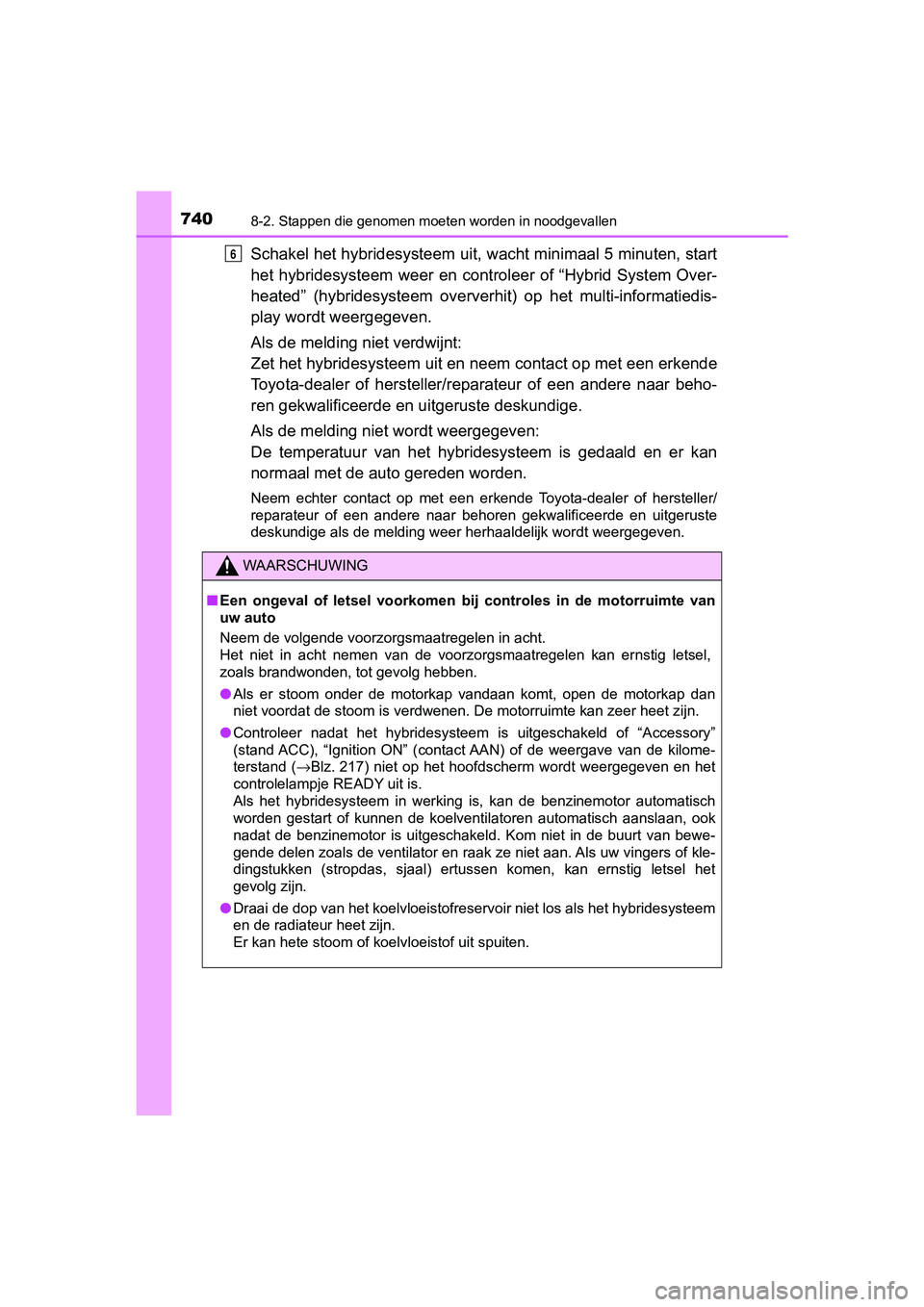

Schakel het hybridesysteem uit, wacht minimaal 5 minuten, start
het hybridesysteem weer en cont roleer of “Hybrid System Over-
heated” (hybridesysteem oververhit) op het multi-informatiedis-
play wordt weergegeven.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en u itgeruste deskundige.
Als de melding niet wordt weergegeven:
De temperatuur van het hybridesysteem is gedaald en er kan
normaal met de auto gereden worden.
Neem echter contact op met een erkende Toyota-dealer of herstel ler/
reparateur of een andere naar behoren gekwalificeerde en uitger uste
deskundige als de melding weer herhaaldelijk wordt weergegeven.
WAARSCHUWING
■ Een ongeval of letsel voorkomen b ij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de v oorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an
niet voordat de stoom is verdwenen. De motorruimte kan zeer hee t zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of “Access ory”
(stand ACC), “Ignition ON” (contact AAN) of de weergave van de kilome-
terstand ( →Blz. 217) niet op het hoofdscherm wordt weergegeven en het
controlelampje READY uit is.
Als het hybridesysteem in werking is, kan de benzinemotor autom atisch
worden gestart of kunnen de koelventilatoren automatisch aansla an, ook
nadat de benzinemotor is uitgeschakeld. Kom niet in de buurt van bewe-
gende delen zoals de ventilator en raak ze niet aan. Als uw vin gers of kle-
dingstukken (stropdas, sjaal) ertussen komen, kan ernstig letse l het
gevolg zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
6
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 740 Wednesday, April 3, 2019 10:55 AM

7418-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

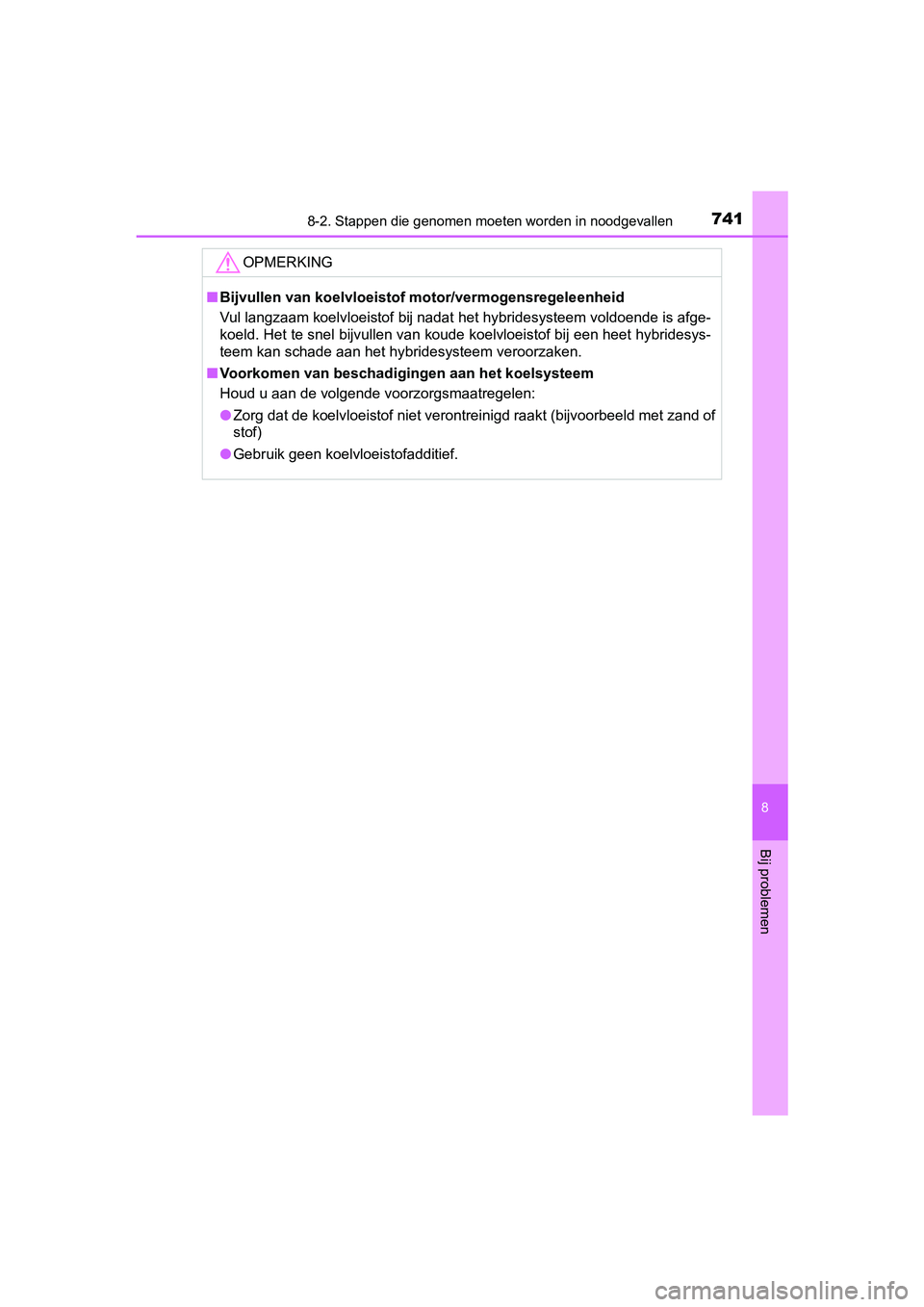

OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoen de is afge-
koeld. Het te snel bijvullen van koude koelvloeistof bij een he et hybridesys-
teem kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 741 Wednesday, April 3, 2019 10:55 AM

7428-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)

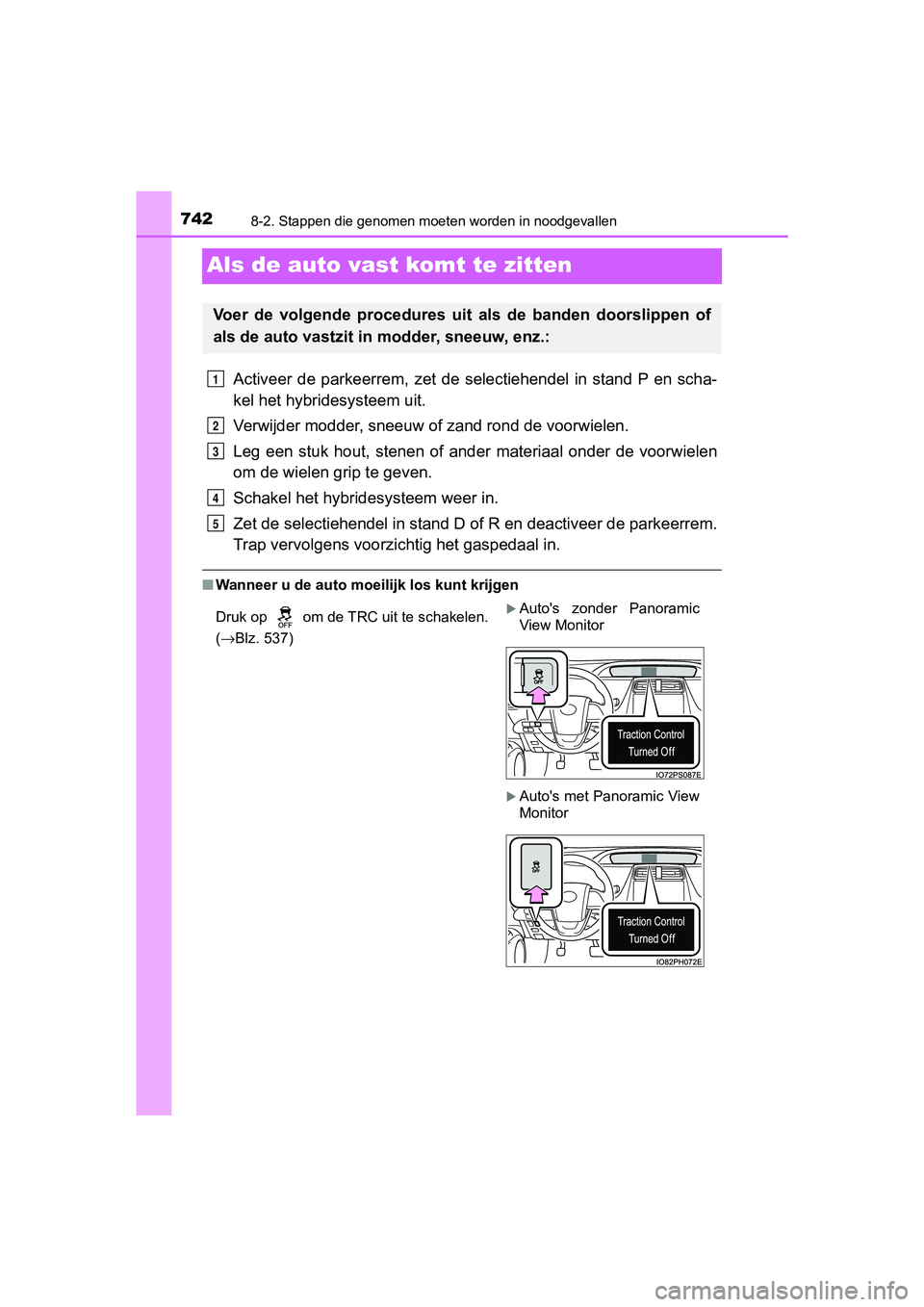

Als de auto vast komt te zitten
Activeer de parkeerrem, zet de selectiehendel in stand P en sch a-
kel het hybridesysteem uit.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D o f R en deactiveer de parkeerrem.
Trap vervolgens voorzich tig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.
(→Blz. 537)Auto's zonder Panoramic
View Monitor
Auto's met Panoramic View
Monitor
1
2
3
4
5
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 742 Wednesday, April 3, 2019 10:55 AM

7438-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

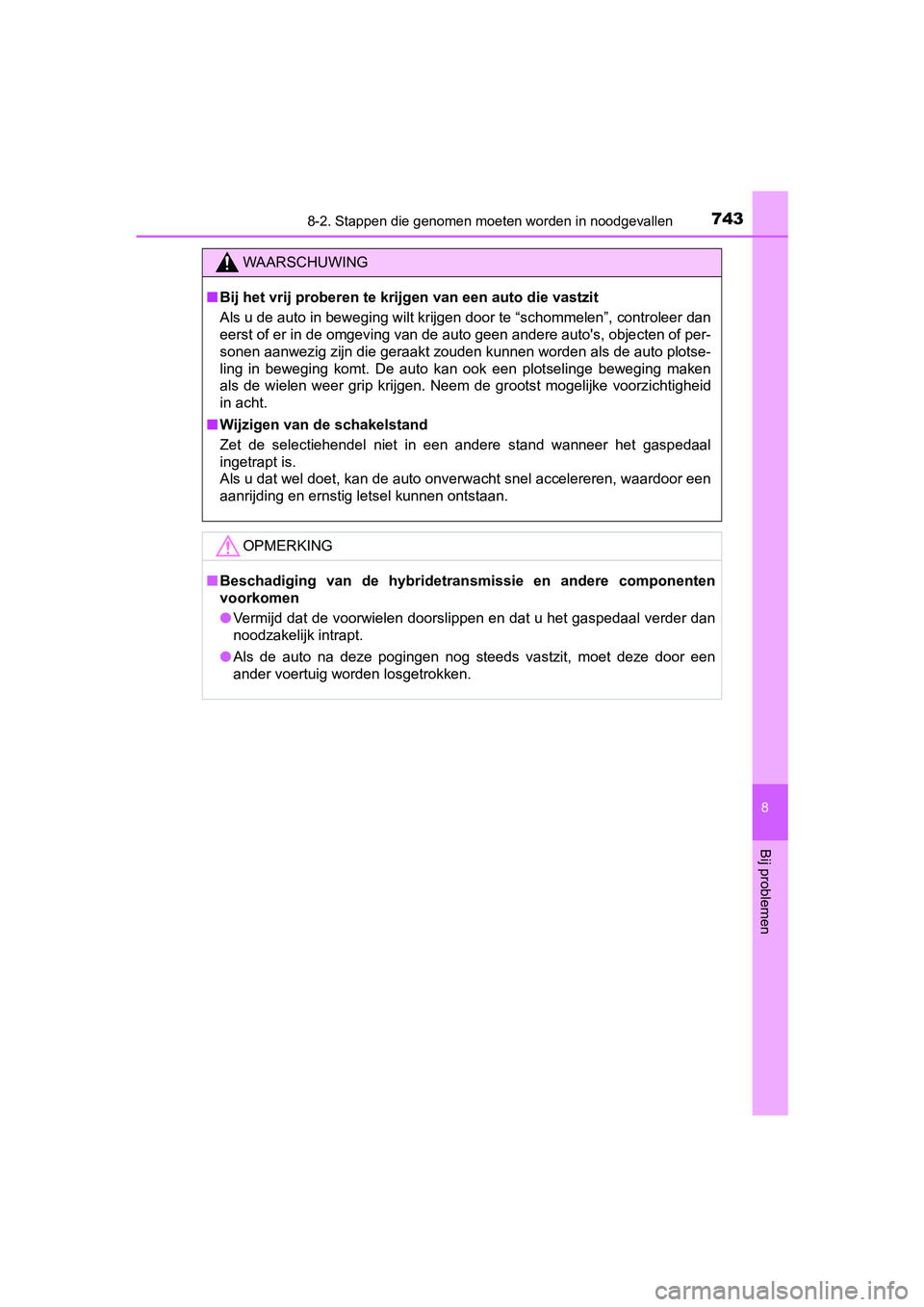

WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Wijzigen van de schakelstand
Zet de selectiehendel niet in een andere stand wanneer het gasp edaal
ingetrapt is.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Beschadiging van de hybridetransmissie en andere componenten
voorkomen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 743 Wednesday, April 3, 2019 10:55 AM

7448-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 744 Wednesday, April 3, 2019 10:55 AM

745

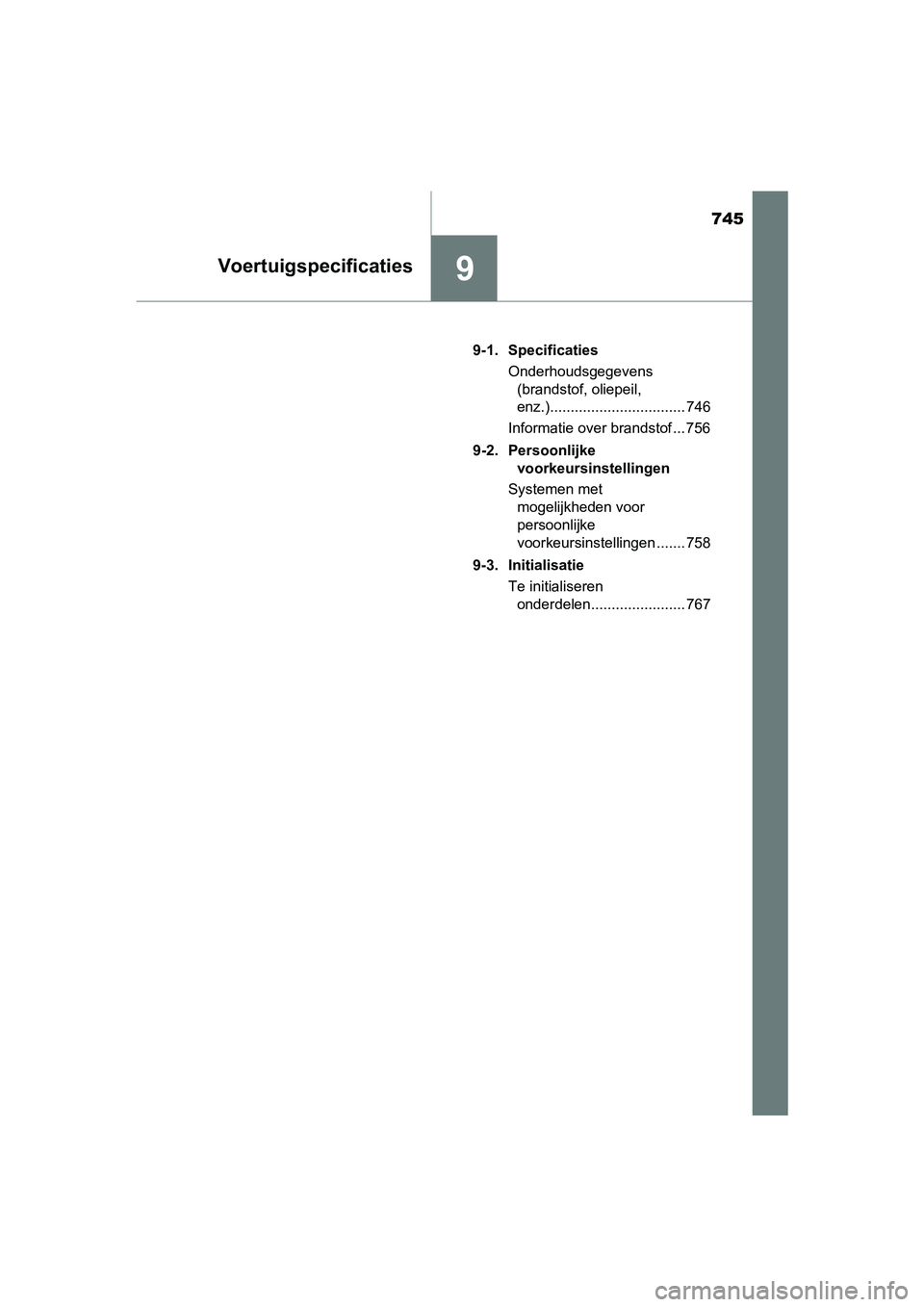

9Voertuigspecificaties
PRIUS PHV_OM_OM47C78E_(EE)9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 746
Informatie over brandstof ... 756
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen ....... 758
9-3. Initialisatie Te initialiseren onderdelen....................... 767
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 745 Wednesday, April 3, 2019 10:55 AM

7469-1. Specificaties
PRIUS PHV_OM_OM47C78E_(EE)

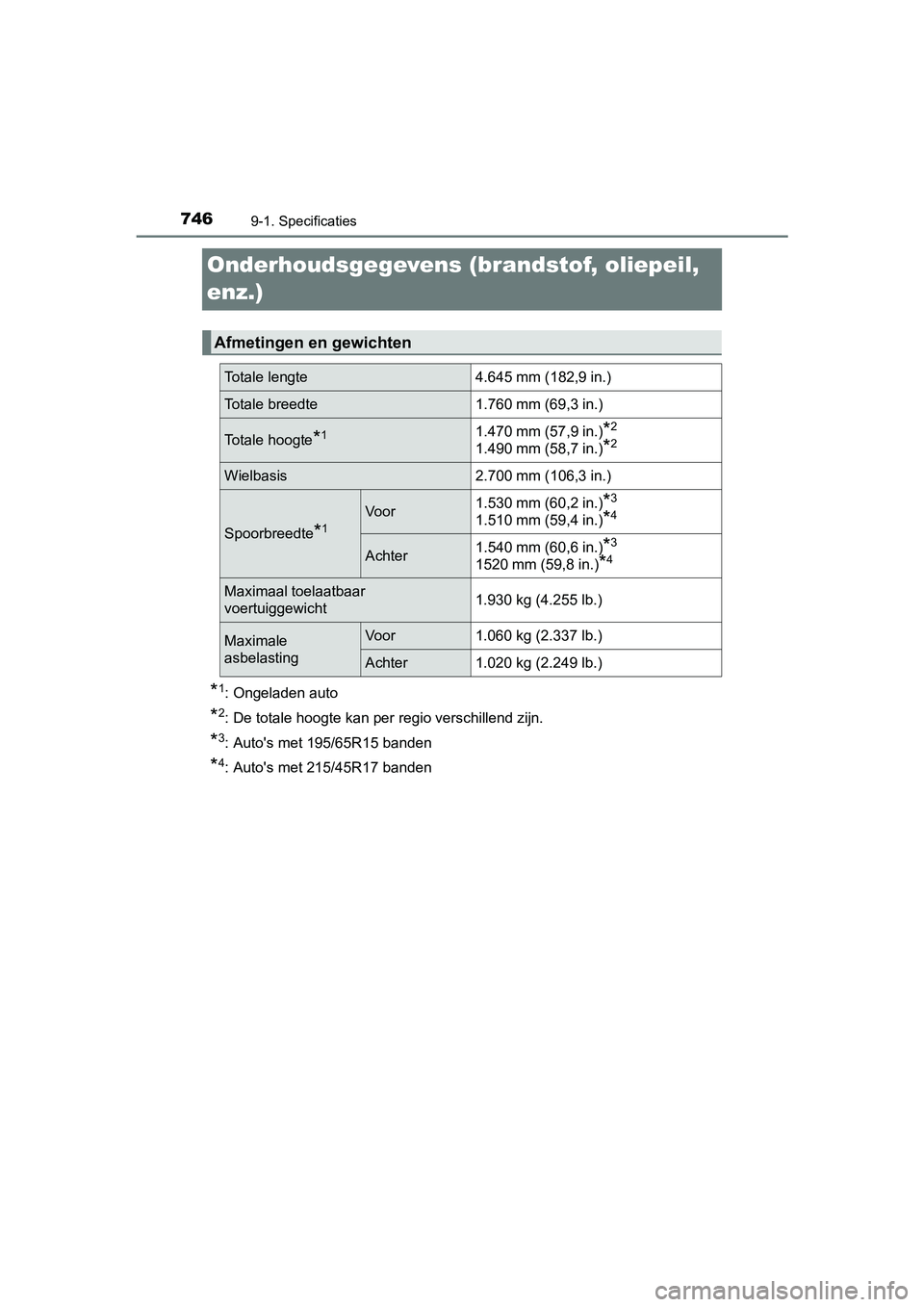

Onderhoudsgegevens (brandstof, oliepeil,
enz.)
*1: Ongeladen auto
*2: De totale hoogte kan per regio verschillend zijn.
*3: Auto's met 195/65R15 banden
*4: Auto's met 215/45R17 banden
Afmetingen en gewichten
Totale lengte4.645 mm (182,9 in.)
Totale breedte1.760 mm (69,3 in.)
Totale hoogte*11.470 mm (57,9 in.)*2
1.490 mm (58,7 in.)*2
Wielbasis2.700 mm (106,3 in.)
Spoorbreedte*1
Voor1.530 mm (60,2 in.)*3
1.510 mm (59,4 in.)*4
Achter1.540 mm (60,6 in.)*3
1520 mm (59,8 in.)*4
Maximaal toelaatbaar
voertuiggewicht1.930 kg (4.255 lb.)
Maximale
asbelastingVoor1.060 kg (2.337 lb.)
Achter1.020 kg (2.249 lb.)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 746 Wednesday, April 3, 2019 10:55 AM

7479-1. Specificaties
PRIUS PHV_OM_OM47C78E_(EE)
9
Voertuigspecificaties

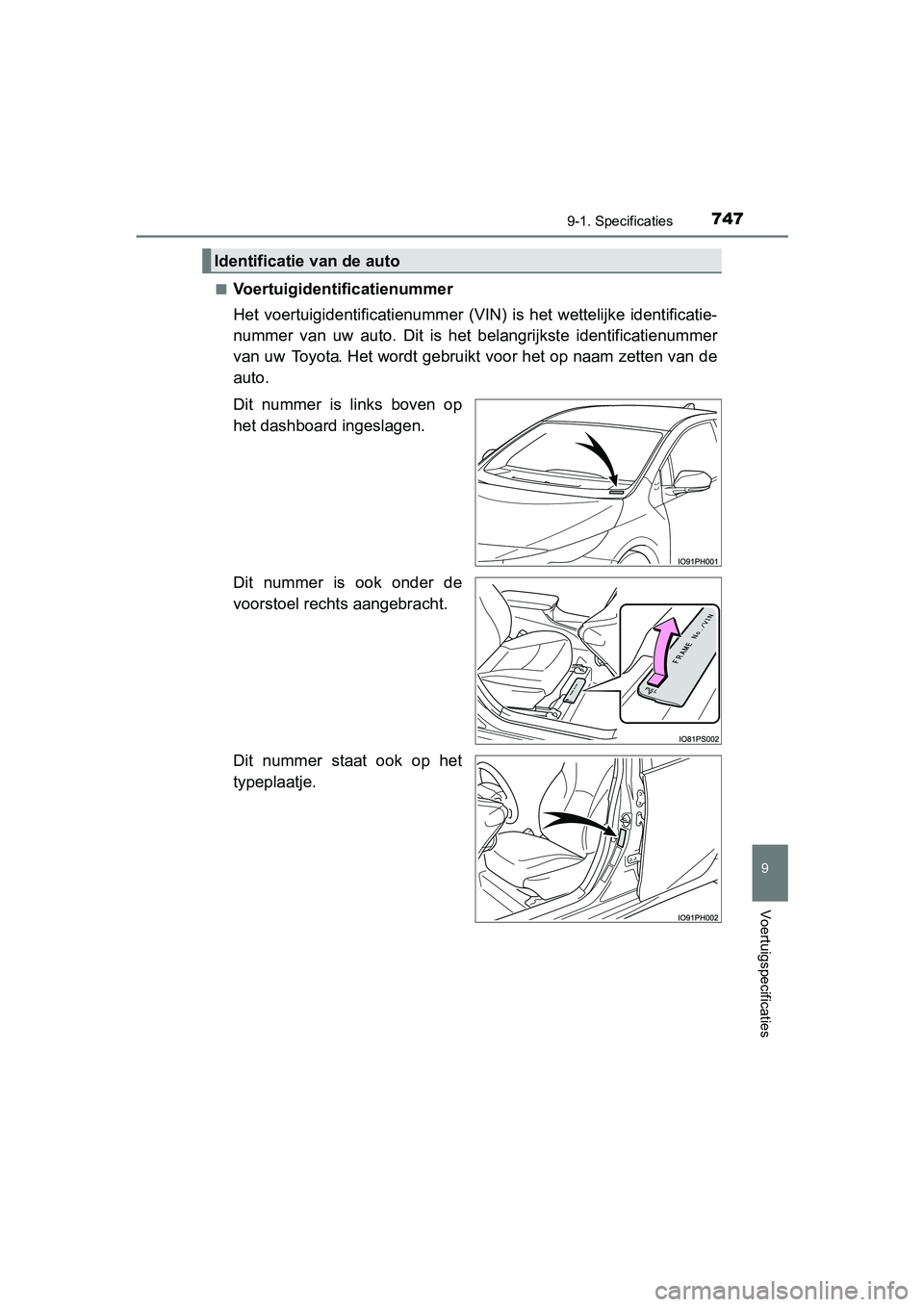

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruik t voor het op naam zetten van de
auto.
Dit nummer is links boven op
het dashboard ingeslagen.
Dit nummer is ook onder de
voorstoel recht s aangebracht.
Dit nummer staat ook op het
typeplaatje.
Identificatie van de auto
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 747 Wednesday, April 3, 2019 10:55 AM

7489-1. Specificaties

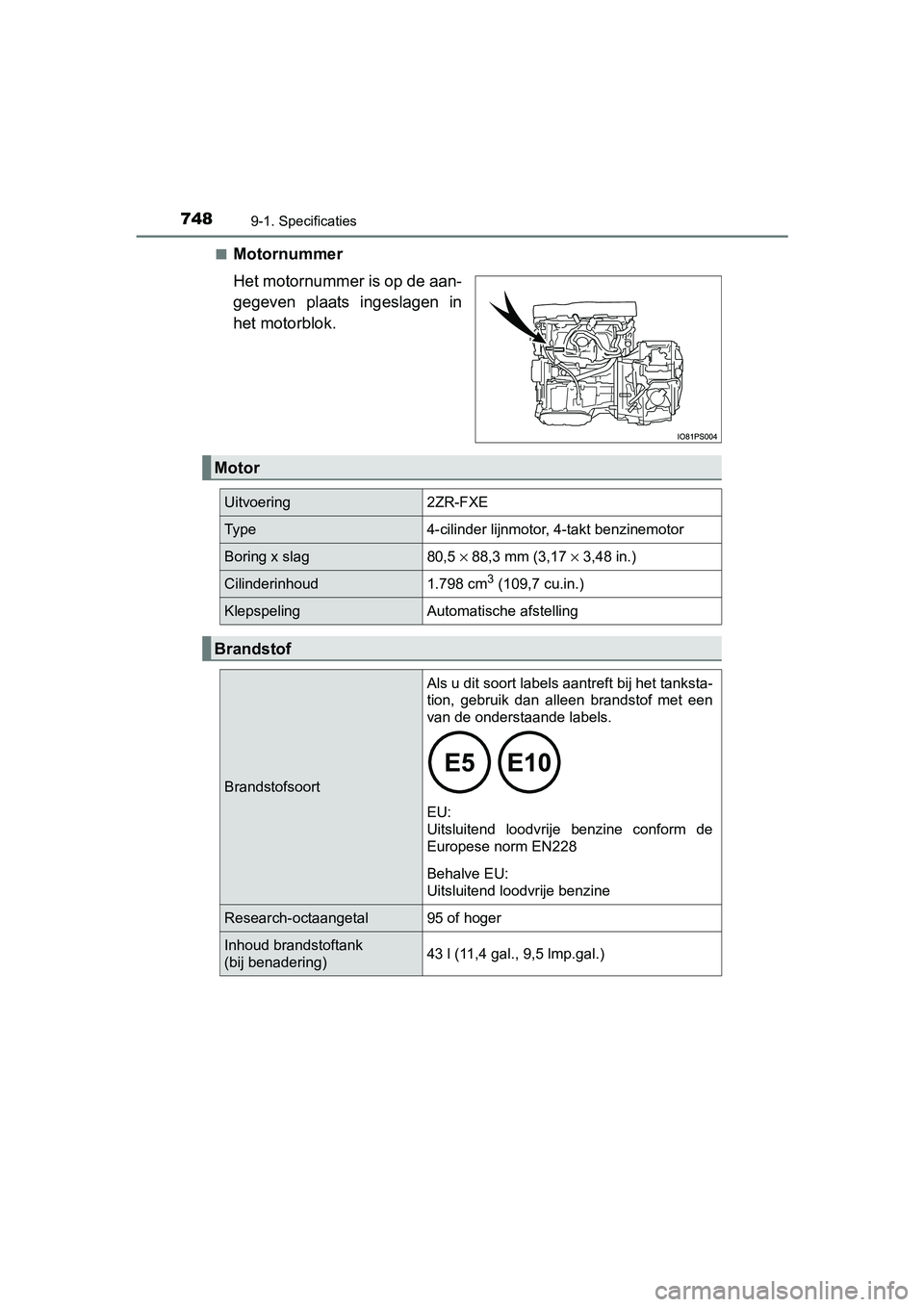

PRIUS PHV_OM_OM47C78E_(EE)■
Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Motor
Uitvoering2ZR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 ×
88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu.in.)
KlepspelingAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tanksta-
tion, gebruik dan alleen brandstof met een
van de onderstaande labels.

EU:
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(bij benadering)43 l (11,4 gal., 9,5 lmp.gal.)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 748 Wednesday, April 3, 2019 10:55 AM

7499-1. Specificaties
PRIUS PHV_OM_OM47C78E_(EE)
9
Voertuigspecificaties

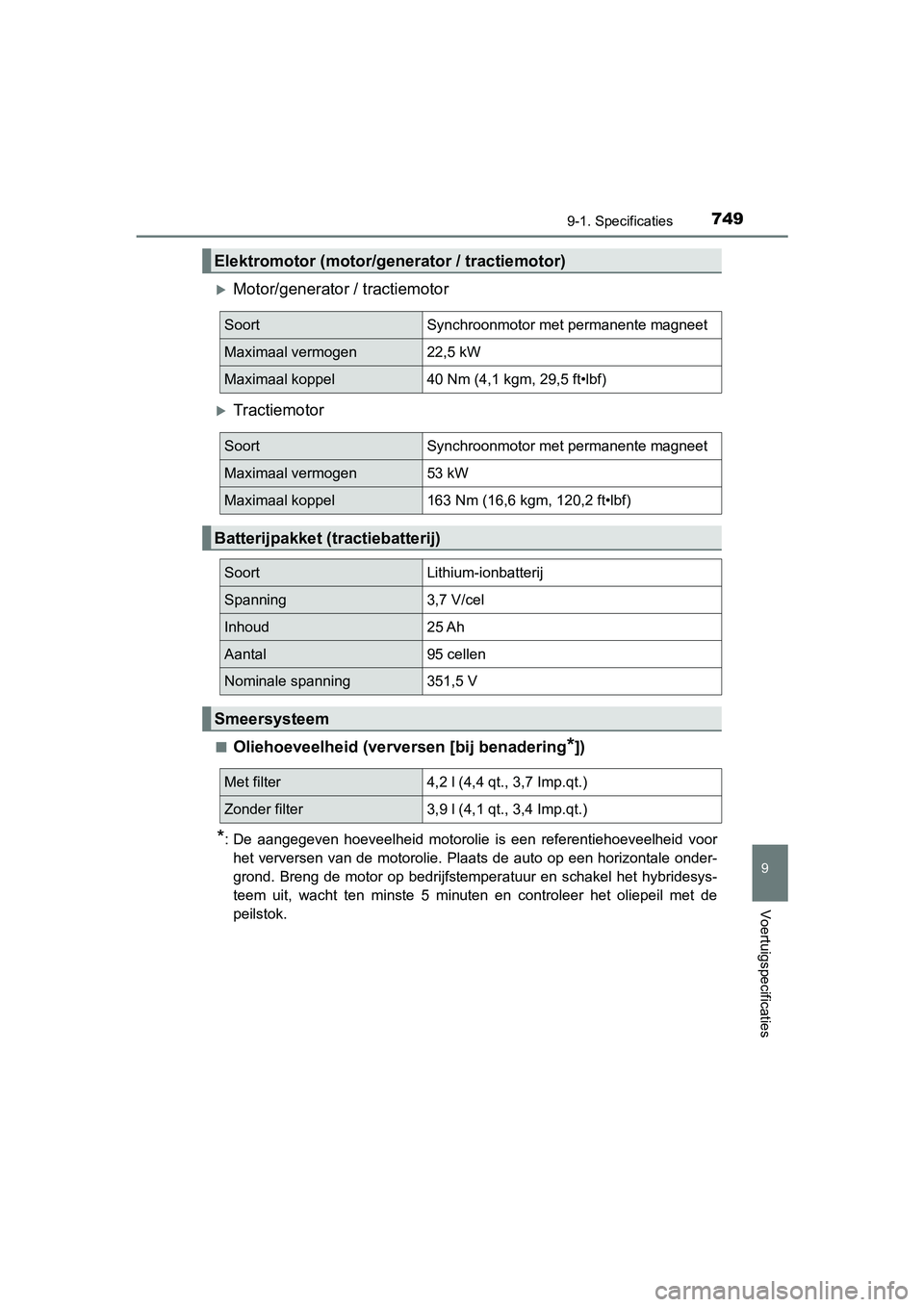

Motor/generator / tractiemotor
Tractiemotor
■Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Plaats de auto op een horizontale onder-
grond. Breng de motor op bedrijfstemperatuur en schakel het hyb ridesys-
teem uit, wacht ten minste 5 minuten en controleer het oliepeil met de
peilstok.
Elektromotor (motor/generator / tractiemotor)
SoortSynchroonmotor met permanente magneet
Maximaal vermogen22,5 kW
Maximaal koppel40 Nm (4,1 kgm, 29,5 ft•lbf)
SoortSynchroonmotor met permanente magneet
Maximaal vermogen53 kW
Maximaal koppel163 Nm (16,6 kgm, 120,2 ft•lbf)
Batterijpakket (tractiebatterij)
SoortLithium-ionbatterij
Spanning3,7 V/cel
Inhoud25 Ah
Aantal95 cellen
Nominale spanning351,5 V
Smeersysteem
Met filter4,2 l (4,4 qt., 3,7 Imp.qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp.qt.)
