TOYOTA PRIUS PLUG-IN HYBRID 2020 Bruksanvisningar (in Swedish)
Manufacturer: TOYOTA, Model Year: 2020, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2020Pages: 736, PDF Size: 142.59 MB
Page 611 of 736

6117-3. Arbeten som du kan göra själv
OM47D72SE
7
Underhåll och skötsel
Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på
haken vid borttagning eller mon-
tering.
Ta bort säkringen.
Endast säkringar av typen A
kan tas bort med utdragnings-
verktyget.3
OM47D72SE_edit.book Page 61 1 Thursday, October 8, 2020 6:12 PM
Page 612 of 736

6127-3. Arbeten som du kan göra själv
OM47D72SE
Kontrollera om säkringen är trasig.
Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
4
1
2
Ty p ATy p B
Ty p C
OM47D72SE_edit.book Page 61 2 Thursday, October 8, 2020 6:12 PM
Page 613 of 736

6137-3. Arbeten som du kan göra själv
OM47D72SE
7
Underhåll och skötsel
■ Efter byte av säkring
●Om lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( →sid. 614)
● Om den utbytta säkringen går sönder igen ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
■ Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
■ Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toy ota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VARNING
■ Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
● Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
● Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillfällig lösning.
● Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
■ Innan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning faststä lla orsaken
till att elsystemet överbelastas och åtgärda felet.
OM47D72SE_edit.book Page 61 3 Thursday, October 8, 2020 6:12 PM
Page 614 of 736

6147-3. Arbeten som du kan göra själv
OM47D72SE
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. ( →sid. 697)
Backljus
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att ko mponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyo ta-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
OM47D72SE_edit.book Page 61 4 Thursday, October 8, 2020 6:12 PM
Page 615 of 736

6157-3. Arbeten som du kan göra själv
OM47D72SE
7
Underhåll och skötsel

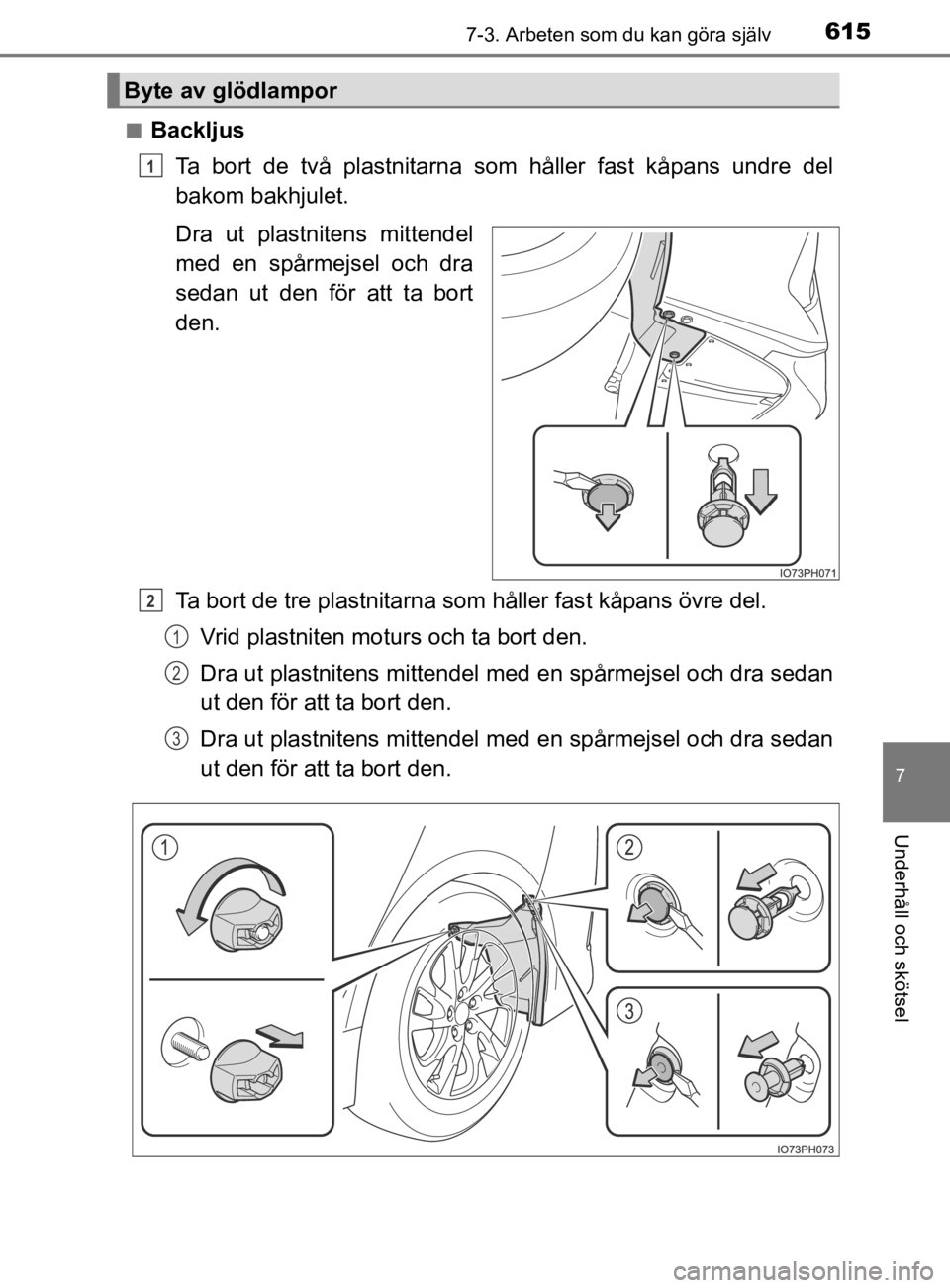

■Backljus Ta bort de två plastnitarna som håller fast kåpans undre del
bakom bakhjulet.
Dra ut plastnitens mittendel
med en spårmejsel och dra
sedan ut den för att ta bort
den.
Ta bort de tre plastn itarna som håller fas t kåpans övre del.
Vrid plastniten motu rs och ta bort den.
Dra ut plastnitens mittendel med en spårmejsel och dra sedan
ut den för att ta bort den.
Dra ut plastnitens mittendel med en spårmejsel och dra sedan
ut den för att ta bort den.
Byte av glödlampor
1
2
1
2
3
OM47D72SE_edit.book Page 61 5 Thursday, October 8, 2020 6:12 PM
Page 616 of 736

6167-3. Arbeten som du kan göra själv
OM47D72SE

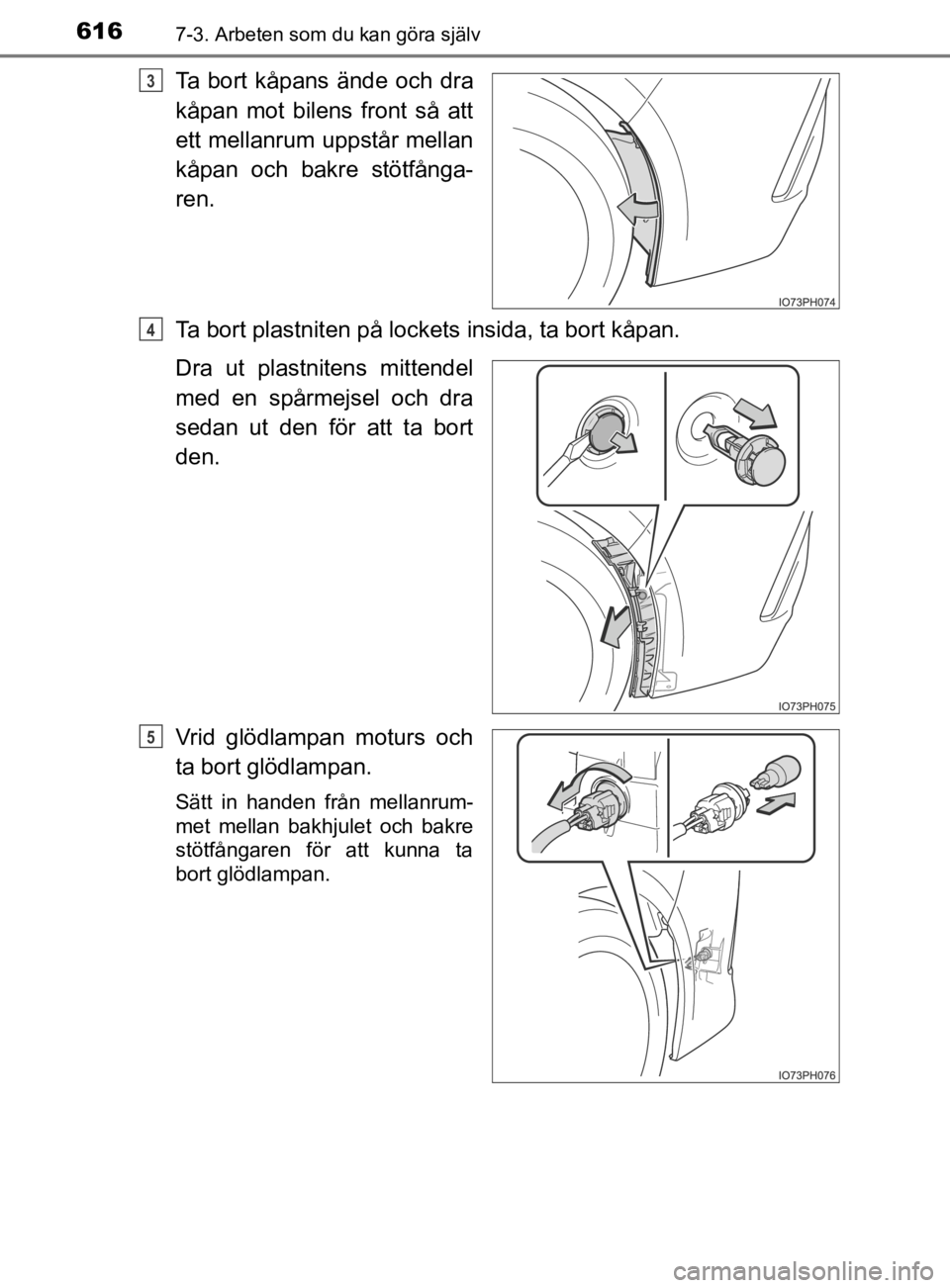

Ta bort kåpans ände och dra
kåpan mot bilens front så att
ett mellanrum uppstår mellan
kåpan och bakre stötfånga-
ren.
Ta bort plastniten på loc kets insida, ta bort kåpan.
Dra ut plastnitens mittendel
med en spårmejsel och dra
sedan ut den för att ta bort
den.
Vrid glödlampan moturs och
ta bort glödlampan.
Sätt in handen från mellanrum-
met mellan bakhjulet och bakre
stötfångaren för att kunna ta
bort glödlampan.
3
4
5
OM47D72SE_edit.book Page 61 6 Thursday, October 8, 2020 6:12 PM
Page 617 of 736

6177-3. Arbeten som du kan göra själv
OM47D72SE
7
Underhåll och skötsel

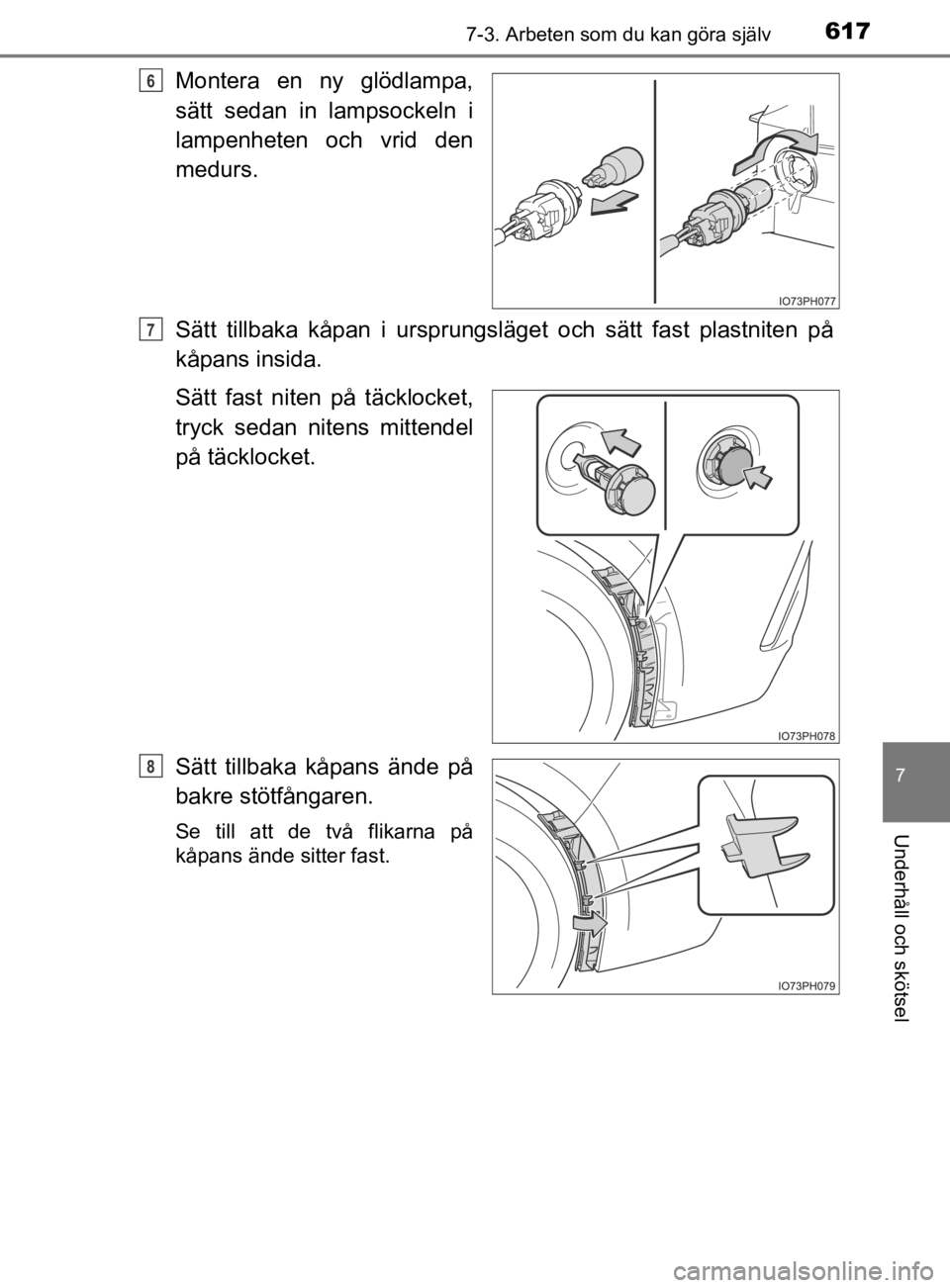

Montera en ny glödlampa,
sätt sedan in lampsockeln i
lampenheten och vrid den
medurs.
Sätt tillbaka kåpan i ursprungsläget och sätt fast plastniten p å
kåpans insida.
Sätt fast niten på täcklocket,
tryck sedan nitens mittendel
på täcklocket.
Sätt tillbaka kåpans ände på
bakre stötfångaren.
Se till att de två flikarna på
kåpans ände sitter fast.
6
7
8
OM47D72SE_edit.book Page 61 7 Thursday, October 8, 2020 6:12 PM
Page 618 of 736

6187-3. Arbeten som du kan göra själv
OM47D72SE

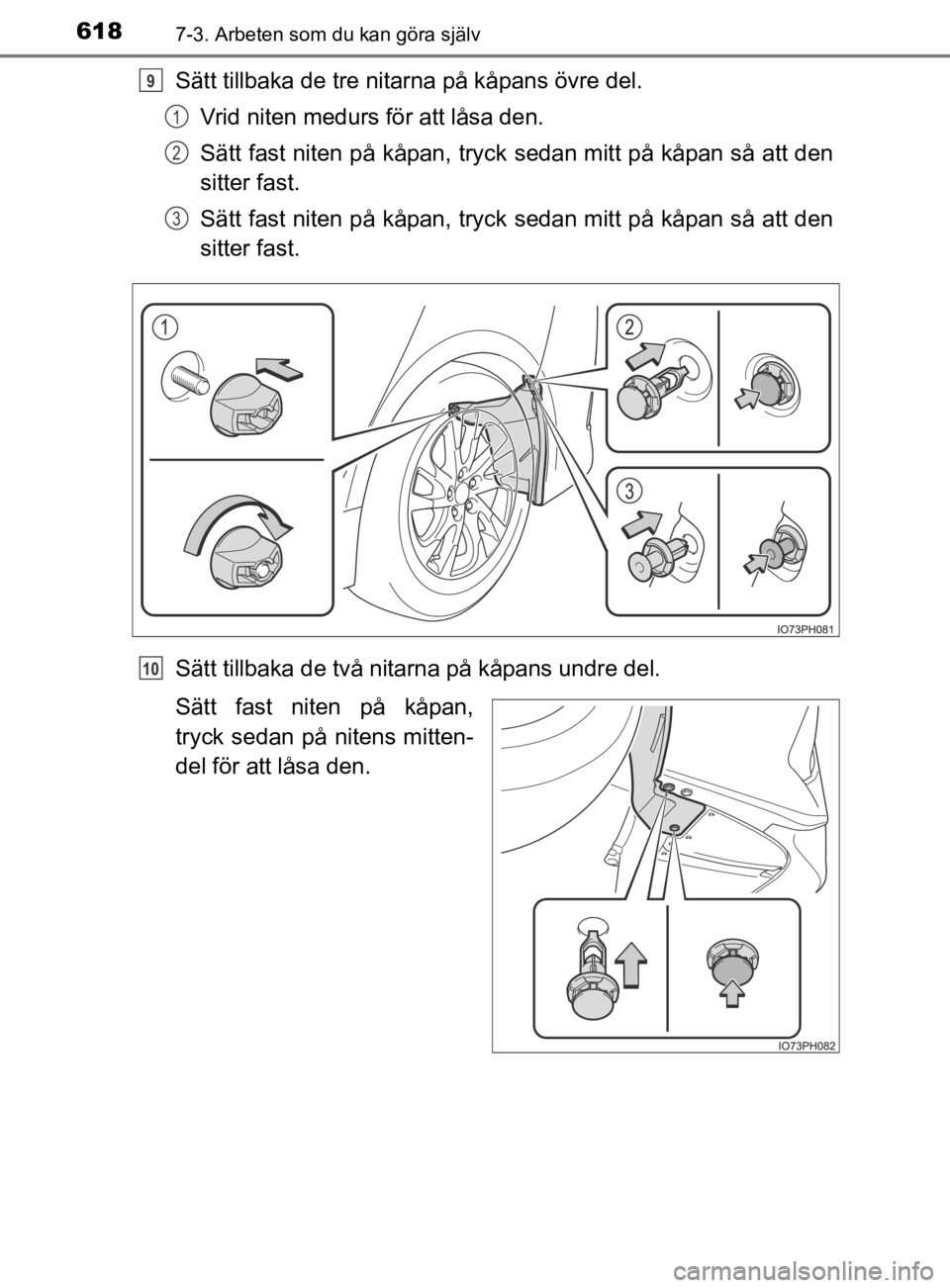

Sätt tillbaka de tre nitarna på kåpans övre del.
Vrid niten medurs för att låsa den.
Sätt fast niten på kåpan, tryck sedan mitt på kåpan så att den
sitter fast.
Sätt fast niten på kåpan, tryck sedan mitt på kåpan så att den
sitter fast.
Sätt tillbaka de två nitarna på kåpans undre del.
Sätt fast niten på kåpan,
tryck sedan på nitens mitten-
del för att låsa den.9
1
2
3
10
OM47D72SE_edit.book Page 61 8 Thursday, October 8, 2020 6:12 PM
Page 619 of 736

6197-3. Arbeten som du kan göra själv
OM47D72SE
7
Underhåll och skötsel
■Byte av följande glödlampor
Om någon av nedanstående lampor har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning byta lam-
pan.
● Strålkastare
● Varselljus
● Positionsljus, fram
● Dimljus, fram
● Körriktningsvisare, fram
● Körriktningsvisare, sida
● Körriktningsvisare, bak
● Dimljus, bak
● Bakljus
● Bromsljus
● Högt monterat bromsljus
● Nummerskyltsbelysning
■LED-lampor
Förutom backljusen består övriga lampor av ett antal lysdioder (LED). Om
några av LED-lamporna går sönder ska du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning byta dem.
■ Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, el ler annan verk-
stad med motsvarande kvalifikationer i följande situationer:
● Stora vattendroppar ansamlas innanför glaset.
● Vatten har ansamlats inuti lampan.
■ Vid byte av glödlampor
→ sid. 613
OM47D72SE_edit.book Page 61 9 Thursday, October 8, 2020 6:12 PM
Page 620 of 736

6207-3. Arbeten som du kan göra själv
OM47D72SE
VARNING
■ Byte av glödlampor
● Se till att hybridsystemet är avstängt och släck all belysning. Försök inte
byta glödlampa omedelbart efter det att strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskado r.
● Vidrör inte lampglaset med bara händerna. Om du måste hålla i l ampans
glasdel ska den hållas med en ren och torr trasa så att fukt och oljor inte
kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller sprick a.
● Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger in
i lampenheten. Det kan skada backljusen eller orsaka kondens på glaset.
● Försök inte reparera eller ta isär glödlampor, anslutningsdon, elkretsar
eller delar av komponenter.
Sådant kan orsaka en elektrisk stöt som kan leda till dödsfall eller svåra
skador.
● Byt inte glödlampan till höger backljus omedelbart efter att bi len har körts.
När bilen har körts har avgasröret blivit extremt hett och om d et vidrörs
kan brännskador uppstå.
● Använd handskar eller annat skydd för att undvika skador på bil en.
Det finns risk att man kan skada sig på delarnas kanter.
■ Förhindra skador eller brand
● Se till att glödlamporna är ordentligt iskruvade och låsta.
● Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM47D72SE_edit.book Page 62 0 Thursday, October 8, 2020 6:12 PM
