Page 252 of 736

2523. Instrumentgrupp
OM47D72SE
Displayens läge och ljusstyrka kan ställas in så att informationen som
visas ska synas bättre.
Visa skärmen för inställni ng på informationsdisplayen.
När vindrutedisplayen är på:
Välj på skärmen på informationsdisplayen och
tryck sedan på . (→ sid. 242)
När vindrutedisplayen är avstängd:
När knappen “HUD” trycks in visas justeringsskärmen till vindru te-
displayen automatiskt.
*1
Om en justering inte utförs under cirka 6 sekunder*2 återgår informations-
displayen automatiskt till föregående skärm.
Justera displayens läge och ljusstyrka med kontrollerna på ratt en.
Om eller trycks in ändras
vindrutedisplayens läge.
Om eller trycks in ändras
vindrutedisplayens ljusstyrka.
Om trycks in återgår informa-
tionsdisplayen till föregående
skärm.
*1: Den här funktionen kan stängas av. (→sid. 245)
*2: Justeringsskärmen kan plötsligt stängas av om den avbryts av e tt var-
ningsmeddelande som visas på displayen.
Displayens läge och justering av ljusstyrka
1
2
OM47D72SE_edit.book Page 25 2 Thursday, October 8, 2020 6:12 PM
Page 253 of 736

2533. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE

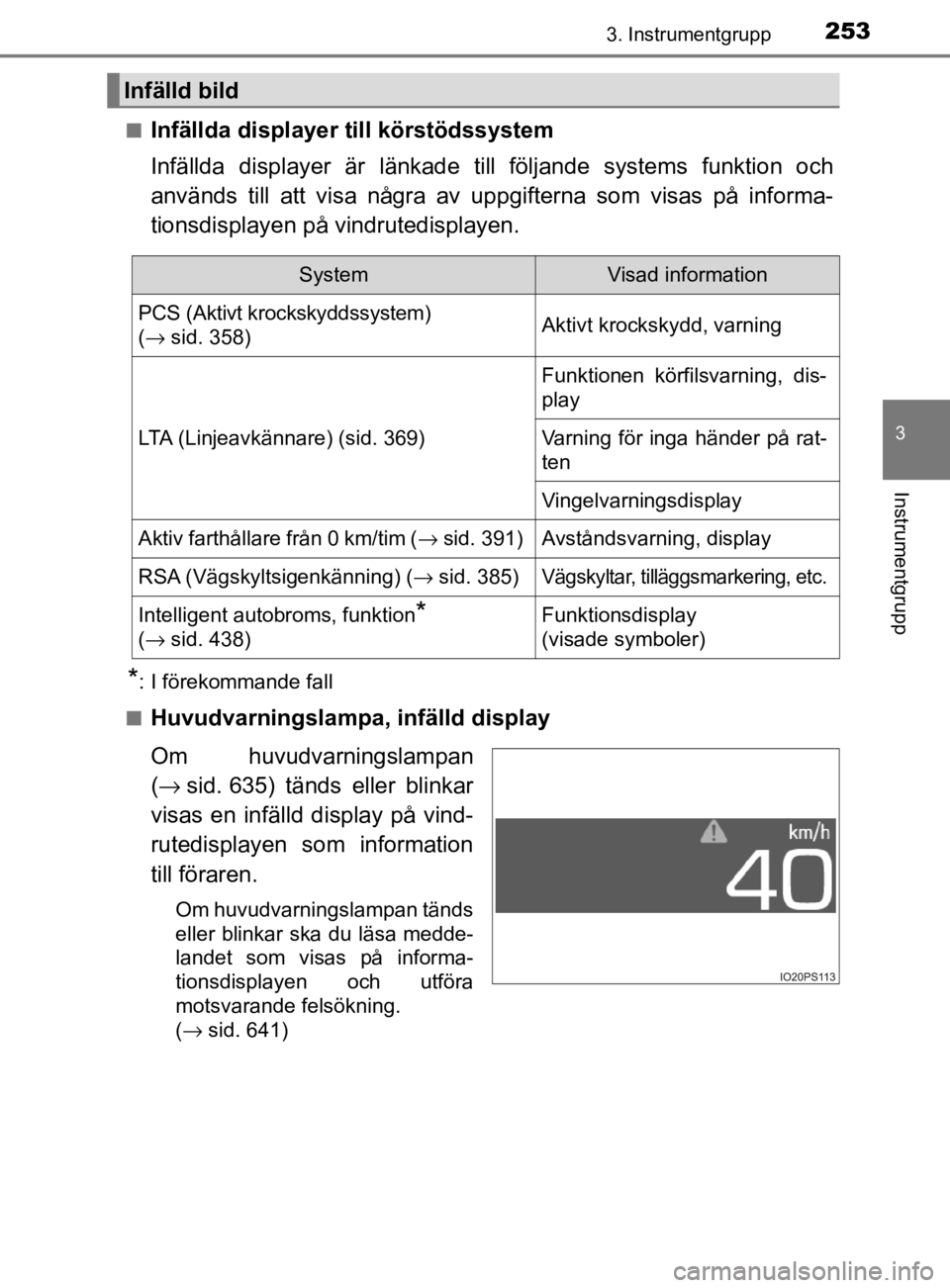

■Infällda displayer till körstödssystem
Infällda displayer är länkade till följande systems funktion och
används till att visa några av uppgifterna som visas på informa-
tionsdisplayen på vindrutedisplayen.
*: I förekommande fall
■
Huvudvarningslampa, infälld display
Om huvudvarningslampan
( → sid. 635) tänds eller blinkar
visas en infälld display på vind-
rutedisplayen som information
till föraren.
Om huvudvarningslampan tänds
eller blinkar ska du läsa medde-
landet som visas på informa-
tionsdisplayen och utföra
motsvarande felsökning.
( → sid. 641)
Infälld bild
SystemVisad information
PCS (Aktivt krockskyddssystem)
(→ sid. 358)Aktivt krockskydd, varning
LTA (Linjeavkännare) (sid. 369)
Funktionen körfilsvarning, dis-
play
Varning för inga händer på rat-
ten
Vingelvarningsdisplay
Aktiv farthållare från 0 km/tim ( →sid. 391)Avståndsvarning, display
RSA (Vägskyltsigenkänning) ( →sid. 385)Vägskyltar, tilläggs markering, etc.
Intelligent autobroms, funktion*
( → sid. 438)Funktionsdisplay
(visade symboler)
OM47D72SE_edit.book Page 25 3 Thursday, October 8, 2020 6:12 PM
Page 254 of 736

2543. Instrumentgrupp
OM47D72SE
■Aktivera/inaktivera vindrutedisplayen
Om vindrutedisplayen stängs av med knappen “HUD” så visas den inte förrän
knappen “HUD” används för att sätta på vindrutedisplayen igen. (Vindrutedis-
playens funktion är inte länkad till startknappen.)
■ Displayens ljusstyrka
●Vindrutedisplayens ljusstyrka justeras automatiskt enligt strål kastarnas läge
(på/av) och omgivningens ljusstyrka.
● Om vindrutedisplayens ljusstyrka justeras till eller över en vi ssa nivå, däm-
pas displayen automatiskt när bilen stannar. När bilen startas och hastighe-
ten kommer upp i minst cirka 5 km/tim återgår displayen till de n tidigare
ljusstyrkan.
■ Bilens hastighet
I extremt kalla miljöer kan visningen av hastighetsmätaren och bilens hastig-
het på vindrutedisplayen variera något.
■ Vindrutedisplay
Vindrutedisplayen kan verka mörk och svår att se när du har solglasögon på
dig, särskilt polariserade solglasögon.
■ Om 12-voltsbatteriet kopplas bort
Specialinställningarna för vindrutedisplayen nollställs.
OM47D72SE_edit.book Page 25 4 Thursday, October 8, 2020 6:12 PM
Page 255 of 736

2553. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
VARNING
■ Innan du använder vindrutedisplayen
● Kontrollera att vindrutedisplayens läge och ljusstyrka inte stör körningen.
Felaktig justering av bildens läge och ljusstyrka kan störa förarens sikt och
orsaka olyckor, vilket kan leda till svåra eller livshotande sk ador.
● Titta inte oavbrutet på informationsdisplayen under körning eft ersom du
kan missa att se fotgängare, föremål på vägen, etc, framför bil en.
OBSERVERA
■ Förhindra skador på komponenter
●Placera inga drycker på projektorn till
vindrutedisplayen. Om projektorn blir
våt kan elektriska funktionsstörningar
uppstå.
● Placera inga föremål på projektorn till
vindrutedisplayen och sätt inte fast
dekaler där.
Det kan störa visningen på vindrutedis-
playen.
● Rör ingenting inne i projektorn till vind-
rutedisplayen och tryck inte in vassa
kanter eller liknande i projektorn.Visningsprojektor
OM47D72SE_edit.book Page 25 5 Thursday, October 8, 2020 6:12 PM
Page 256 of 736

2563. Instrumentgrupp
OM47D72SE
Energiöver vakning/förbrukningsskär m
◆Informationsdisplay
→ sid. 215
◆Ljudsystemsskärm
Visa skärmen för energiövervakning, trippinformation eller hist orik.
Tryck på knappen “MENU”.
Välj “Info” på skärmen “Meny”.
Tryck på “ECO” på sk ärmen “Information”.
Du kan övervaka status för din bil på informationsdisplayen och
ljudanläggningsskärmen.
1
2
3
OM47D72SE_edit.book Page 25 6 Thursday, October 8, 2020 6:12 PM
Page 266 of 736

2664-1. Nyckelinformation
OM47D72SE
■Urladdning av batteri till elektronisk nyckel
●Standardbatteriets livslängd är 1 till 2 år.
● Om batteriet blir lågt laddat hörs ett larm i kupén och ett meddelande visas
på informationsdisplayen när hybridsystemet stängs av.
● Eftersom den elektroniska nyckeln hela tiden tar emot radiovågo r kan batte-
riet laddas ur även om den elektroniska nyckeln inte används. F öljande
symptom indikerar att batteriet till den elektroniska nyckeln är urladdat. Byt
batteri vid behov. ( →sid. 607)
• Det elektroniska lås- och startsystemet eller fjärrkontrollen fungerar inte.
• Räckvidden blir mindre.
• Lysdioden på nyckeln tänds inte.
Du kan byta batteri själv ( →sid. 607). Eftersom det dock finns risk för att
komponenter kan skadas rekommenderar vi att byte utförs av en a uktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
● Placera inte den elektroniska nyckeln närmare följande elektris ka apparater
än 1 meter eftersom de alstrar ett magnetiskt fält som kan förs ämra batteriet:
• TV-apparater
• Persondatorer
• Mobiltelefoner, sladdlösa telefoner och batteriladdare
• Bordslampor
• Induktionsspisar
OM47D72SE_edit.book Page 26 6 Thursday, October 8, 2020 6:12 PM
Page 267 of 736

2674-1. Nyckelinformation
OM47D72SE
4
Funktionen hos respektive komponent
■ Om ett meddelande beträffande den elektroniska nyckelns skick eller
startknappens läge visas
Ett meddelande som ber användaren bekräfta den elektroniska nyckels skick
eller startknappens läge kan visas på informationsdisplayen. Detta sker för att
undvika att den elektroniska nyckeln glöms kvar i bilen, att du lämnar bilen
utan att stänga av startknappen, eller att andra passagerare oa vsiktligt tar med
nyckeln ut ur bilen. Följ i såda na fall omedelbart anvisningarn a på skärmen.
■ Om meddelandet “Låg batterinivå i nyckel Byt batteri i nyckeln” visas på
informationsdisplayen
Den elektroniska nyckeln har dåligt laddat batteri. Byt batteri i den elektro-
niska nyckeln.
( → sid. 607)
■ Byte av batteri
→ sid. 607
■ Bekräftelse av nummer för registrerade nycklar
Numret på nycklarna som redan är registrerade i systemet kan be kräftas.
Fråga en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
■ Om “En ny nyckel har registrerats Kontakta återförsäljaren för mer infor-
mation” visas på informationsdisplayen
Det här meddelandet visas varje gång förardörren öppnas när dör rarna låses
upp utifrån i cirka 10 dagar efter att en ny elektronisk nyckel har registrerats.
Om det här meddelandet visas, trots att du inte har registrerat en ny elektro-
nisk nyckel, ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer kontrollera
om en okänd elektronisk nyckel (utöver dina egna) har registrerats.
■ Om fel nyckel används
Låscylindern roterar fritt för att isolera mekanismen inuti.
OM47D72SE_edit.book Page 26 7 Thursday, October 8, 2020 6:12 PM
Page 272 of 736

2724-2. Öppna, stänga och låsa dörrarna
OM47D72SE
Dörren kan inte öppnas inifrån när
låset är aktiverat.Låsa upp
Låsa
Dessa lås kan ställas in för att hin-
dra att barn öppnar de bakre dör-
rarna. Tryck ned låsknappen på
respektive bakdörr för att spärra
båda bakdörrarna.
■Använda den mekaniska nyckeln
Dörrarna kan också låsas och låsas upp med den mekaniska nyckel n.
( → sid. 669)
■ Öppen dörr, varningssummer
Om bilen kommer upp i 5 km/tim blinkar huvudvarningslampan och en var-
ningssummer hörs som indikerar att en eller flera dörrar inte är helt stängda.
En eller flera öppna dörrar, eller bakluckan visas på informationsdisplayen.
■ Förutsättningar som påverkar funktionen för det elektroniska lås- och
startsystemet eller fjärrkontrollen
→ sid. 282
■ Specialinställningar
Inställningar (t.ex. låsfunktionen) kan ändras.
(Funktioner som kan anpassas: →sid. 700)
Barnsäkert lås på bakre dörrarna
1
2
OM47D72SE_edit.book Page 27 2 Thursday, October 8, 2020 6:12 PM
Page 280 of 736

2804-2. Öppna, stänga och låsa dörrarna
OM47D72SE
■Driftsområde (områden inom vilka den elektroniska nyckeln känns av)
Vid upplåsning av laddningsluckan, vid låsning och upplåsning a v ladda-
rens anslutningsdon
Systemet är i funktion när den elektroniska nyckeln är cirka 0, 7 m från
laddningsluckan.
Vid start av hybridsystemet eller vid ändring av lägen på startknappen
Systemet kan användas när den elektroniska nyckeln är inuti bil en.
■ Larm och varningsmeddelanden
Larm och varningsmeddelanden som visas på informationsdisplayen
används till att skydda mot plötsliga olyckor eller stöld av bi len på grund av
felaktigt handhavande. Om ett varningsmeddelande visas ska du v idta lämp-
liga åtgärder beroende på det visade meddelandet.
Om endast ett larm hörs är situationen och åtgärderna följande. Vid låsning eller upplåsning av dör-
rarna
Systemet kan användas när den elek-
troniska nyckeln befinner sig cirka
0,7 m från något av de utvändiga
dörrhandtagen och öppningsknap-
pen till bakluckan. (Endast dörrar som
känner av nyckeln kan låsas/låsas
upp.)
LarmSituationÅtgärd
Utvändigt larm
ljuder en gång i 5
sekunder
Ett försök gjordes att låsa
bilen medan en dörr var
öppen.
Stäng alla dörrarna och
lås dem igen.
Invändigt larm
plingar oavbrutet
Startknappen trycktes till
radioläge medan förardör-
ren var öppen (Förardörren
öppnades medan startknap-
pen var i radioläge).
Tryck startknappen till
avstängt läge och
stäng förardörren.
OM47D72SE_edit.book Page 28
0 Thursday, October 8, 2020 6:12 PM
Page 281 of 736

2814-2. Öppna, stänga och låsa dörrarna
OM47D72SE
4
Funktionen hos respektive komponent
■ Om “Smart Entry & St art System Malfunction See Owner’s Manual”
visas på informationsdisplayen
En funktionsstörning kan ha uppstått i systemet. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-ve rkstad, eller annan verkstad med motsvarande
kvalifikationer omedelbart kontrollera bilen.
■ Batteribesparande funktion
Den batteribesparande funktionen aktiveras för att förhindra at t batteriet i den
elektroniska nyckeln samt 12V-batteriet laddas ur om bilen inte är i gång
under en längre tid.
● Under följande omständigheter kan det ta längre tid för det elektroniska lås-
och startsystemet att låsa upp dörrarna.
• Den elektroniska nyckeln har förvarats cirka 2 meter från bilens utsida i
minst 10 minuter.
• Det elektroniska lås- och startsystemet har inte använts på minst 5 dagar.
● Om det elektroniska lås- och startsystemet inte har använts på minst 14
dagar kan inga dörrar, förutom förardörren, låsas upp. Skulle d etta hända
ska du fatta tag i handtaget på förardörren, eller använda den trådlösa fjärr-
kontrollen eller den mekaniska nyckeln, för att låsa upp dörrar na.
■ Elektronisk nyckel, batte ribesparande funktion
Om den batteribesparande funktionen har ställts in minimeras ur laddning av
batteriet genom att den elektroniska nyckeln inte kan ta emot radiovågor.
Tryck två gånger på medan du hål-
ler intryckt. Kontrollera att kontrol-
lampan på den elektroniska nyckeln
blinkar 4 gånger.
Om den batteribesparande funktionen är
inställd kan det elektroniska lås- och start-
systemet inte användas. Tryck på någon
av knapparna på den elektroniska nyck-
eln för att stänga av funktionen.
OM47D72SE_edit.book Page 28 1 Thursday, October 8, 2020 6:12 PM
