2393. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■Eco-resultat (A/C-resultat)
Status för den aktuella användningen av luftkonditioneringen
bedöms på 5 nivåer för att fastställa en miljövänlig nivå.
Bedömningen varierar beroende på hur luftkonditioneringen
används. När startknappen är i avstängt läge visas det aktuella kör-
ningsresultatet
*1 och rekommendation*2 relaterat till hur luftkondi-
tioneringen används. ( →sid. 193)
Låg poäng
*3
Hög poäng
Om du undviker att använda
luftkonditioneringen alltför ofta
och använder den med rätt
inställning enligt utetemperatu-
ren och antalet passagerare
samt i läget för koncentrerat luft-
flöde till framsätet (S-FLOW)
( ) så ger “CLIMAT PREFE-
RENCE” högt resultat.
*1: Eco-resultatet (A/C-resultatet) bedöms inte under cirka 1 minu t efter att
startknappen tryckts till tändningsläge.
*2: Beroende på situationen visas eventuellt inte rekommendationen.
*3: Displayen visar 0 för funktioner som inte bedöms med Eco-resultat (A/C-resultat).
1
2
OM47D72SE_edit.book Page 23 9 Thursday, October 8, 2020 6:12 PM

2403. Instrumentgrupp
OM47D72SE
■Funktionsknappar på luftkonditioneringssystemets driftspanel
●Funktionen för popup-meddelanden som visas när inställningarna av luft-
konditioneringen ändras med luftkonditioneringsknapparna kan st ängas av
bland inställningarna i “Meter Customize”. ( →sid. 245)
■ Eco-resultat (A/C-resultat)
●Status för inställningarna i följande funktioner i luftkonditioneringssystemet
reflekteras i poängen.
• Temperaturinställning
• Fläkthastighet, inställning
• Lägen för luft utifrån eller återcirkulering
• “A/C”-knapp
• Läge för koncentrerat luftflöde i framsätet (S-FLOW)
• “CLIMAT PREFERENCE”
● Bedömning för Eco-resultat (A/C-resultat) görs enligt utetemperaturen och
kupétemperaturen. Även om samma inställningar alltid används fö r luftkon-
ditioneringen varierar bedömningen enligt faktorer som årstid och väderlek.
● Om luftkonditioneringen inte används, eller om läget för luftfl öde är inställt
på eller görs ingen bedömning för Eco-resultat (A/C-resultat).
(Medan ingen bedömning görs av luf tkonditioneringen speglas inte status
för användningen i den totala Eco-poängen.)
● Eco-resultat (A/C-resultat) är en funktion som bidrar till att välja en inställning
för luftkonditioneringen som minskar el- och bränsleförbrukning en, det är inte
en funktion som tillfredsställer både komfort och låg bränsleförbrukning.
●
När knapparna till luftkonditioneringen
användes till att ändra inställningarna för
luftkonditioneringen medan en annan
skärm än skärmen för inställningar av
luftkonditioneringen visas på informa-
tionsdisplayen visas ett popup-medde-
lande med alternativ för inställningar av
luftkonditioneringen. Inställningarna för
luftkonditioneringen kan dock inte änd-
ras på popup-meddelandet.
OM47D72SE_edit.book Page 24 0 Thursday, October 8, 2020 6:12 PM

2413. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
Driftstatus för förarstödsystemen,
t.ex. LTA (Linjeavkännare) och
aktiv farthållare från 0 km/tim
samt varningsinformation visas.
För uppgifter om förarstödsyste-
men, se sidan för respektive funk-
tion.
Varningsmeddelandena som har
visats sedan startknappen tryck-
tes till tändningsläge kan läsas.
Om flera varningsmeddelanden
har visats kan du bläddra igenom
dem med en tryckning på eller på ratten.
Varningsmeddelanden som har lästs nyligen och vissa andra varni ngs-
meddelanden visas inte. Om det inte finns några varningsmeddelanden att
se indikerar displayen att det inte finns några meddelanden.
Förarstödsystem, information
Display för varningsmeddelande
OM47D72SE_edit.book Page 24 1 Thursday, October 8, 2020 6:12 PM

2423. Instrumentgrupp
OM47D72SE
Innehållet i förarstödsystemen och inställningar relaterade till vis-
ningen av kombinationsinstrumentet kan ändras.
Du sätter på och stänger av förarstödsystem, exempelvis PCS (Ak tivt
krockskydd) och Dödavinkelvarnaren (i förekommande fall) genom att
trycka på . Se till att du inte stänger av systemen oavsiktligt .
■
Inställningsmetod
Tryck på eller på ratten och välj .
Tryck på eller på på rattkontrollerna, välj funktionen som
ska ändras, tryck sedan på .
Om funktionen sätts på och
stängs av, eller om känslighe-
ten etc ändras på inställnings-
skärmen så ändras inställningen
varje gång trycks in.
Inställningsskärmen visas för
funktioner med innehåll som kan
väljas.
Välj inställning eller önskat värde (tid, etc) med kontrollerna på
ratten (tid, etc.) när en inställningsskärm visas.
*1, 2
Välj önskad inställning eller
värde för innehåll och inställ-
ningsvärden som kan väljas,
tryck sedan på .
Stäng av valet genom att trycka
på .
När en kontrollskärm för inställ-
ningar visas, välj att fortsätta
eller avsluta, och tryck på .
*1: Beroende på funktionen kan en efterföljande inställningsskärm visas
när funktionen har valts.
*2: För funktioner som ställs in enligt justeringsnivå eller tid, så visasinställningsskärmen tills trycks in efter att funktionen har s tällts in.
Inställningar, display
1
2
3
OM47D72SE_edit.book Page 242 Thursday, October 8, 2020 6:12 PM

2433. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■Tabell för inställningar
FunktionInställningarResultat efter inställning
“On” Sätter på/stänger av körfältsassistansen
LTA (Linjeavkännare). ( →sid. 369)
“Off”
“On” Sätter på/stänger av styrassistansfunktio-
nen LTA (Linjeavkännare). ( →sid. 369)
“Off”
“Hög”Växlar känsligheten för larm i LTD (Linjeav-
kännare). ( →sid. 369)
“Standard”
“On”
Sätter på/stänger av PCS (Aktivt krock-
skyddssystem). ( →sid. 362)
“Off”
Tidig
Ändrar inställningen för varningen i PCS
(Aktivt krockskyddssystem). (→ sid. 362)Medel
Sen
*.“On”Sätter på/stänger av Toyotas parkerings-
sensor. (→sid. 427)
“Off”
*.“On”Slår på/stänger av den intelligenta
autobromsen. ( →sid. 440)
“Off”
*.“On”Sätter på/stänger av Dödavinkelvarnaren.
(→ sid. 414)
“Off”
“On”
Sätter på/stänger av trötthetsvarnaren i
LTA (Linjeavkännare). ( →sid. 369)
“Off”
“Hög”
Växlar känsligheten hos trötthetsvarnaren i
LTA (Linjeavkännare). ( →sid. 369)“Standard”
“Låg”
*.HöjdÄndrar vindrutedisplayens läge och ljus-
styrka. ( →sid. 252)
Ljusstyrka
“On”
Sätter på/stänger av RSA (Vägskyltsigen-
känning). ( →sid. 385)
“Off”
“On”Aktiverar/inaktiverar den aktiva farthålla-
ren med radar och Vägskyltsigenkänning
(modeller med RSA) ( →sid. 403)
“Off”
OM47D72SE_edit.book Page 24 3 Thursday, October 8, 2020 6:12 PM

2453. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■“Meter Customize”, inställningar ( )
FunktionInställningarResultat efter inställning
“Skärm,
avstängd”
*1
“Ja” Stänger av informationsdis-
playen.
“Nej”
“HV System
Indicator”
( → sid. 221) “ECO Accele-
rator Guidance”
“On”
Sätter på/stänger av “ECO
Accelerator Guidance”.
“Off”
“EV Indicator
Light On/Off”
“On”Sätter på/stänger av EV-indi-
kator.
“Off”
“EV Drive
Monitor”
“EV
Energy”
Växlar informationsdisplayen i
hybridsystemsindikatorns övre
vänstra hörn. (
→sid. 226)“EV
Dis-
tance”
“Blank”
“Popup-medde-
lande På/Av”
“Instrument
Panel Light” “On”
Sätter på/stänger av popup-
meddelande för vald funktion
på informationsdisplayen.
“Off”
“Climate
settings”“On”
“Off”
“Cruise
Control
Operation
Display”“On”
“Off”
“HUD
Settings”
*2
“On”
“Off”
“Driving Mode
Select”
“On”
“Off”
“Traction
Battery Coo-
ler”
*2
“On”
“Off”
OM47D72SE_edit.book Page 24
5 Thursday, October 8, 2020 6:12 PM

2483. Instrumentgrupp
OM47D72SE
VARNING
■ Säkerhetsåtgärder vid inställning av display
Eftersom hybridsystemet måste vara igång medan displayen ställs in bör du
se till att bilen är parkerad på en plats med bra ventilation. I ett slutet
utrymme, som ett garage, kan avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan leda till dödsfall elle r utgöra en all-
varlig hälsorisk.
OBSERVERA
■Medan displayen ställs in
För att undvika att 12-voltsbatteriet laddas ur ska hybridsyste met vara i
gång medan displayen ställs in.
OM47D72SE_edit.book Page 24 8 Thursday, October 8, 2020 6:12 PM

2493. Instrumentgrupp
OM47D72SE
3
Instrumentgrupp

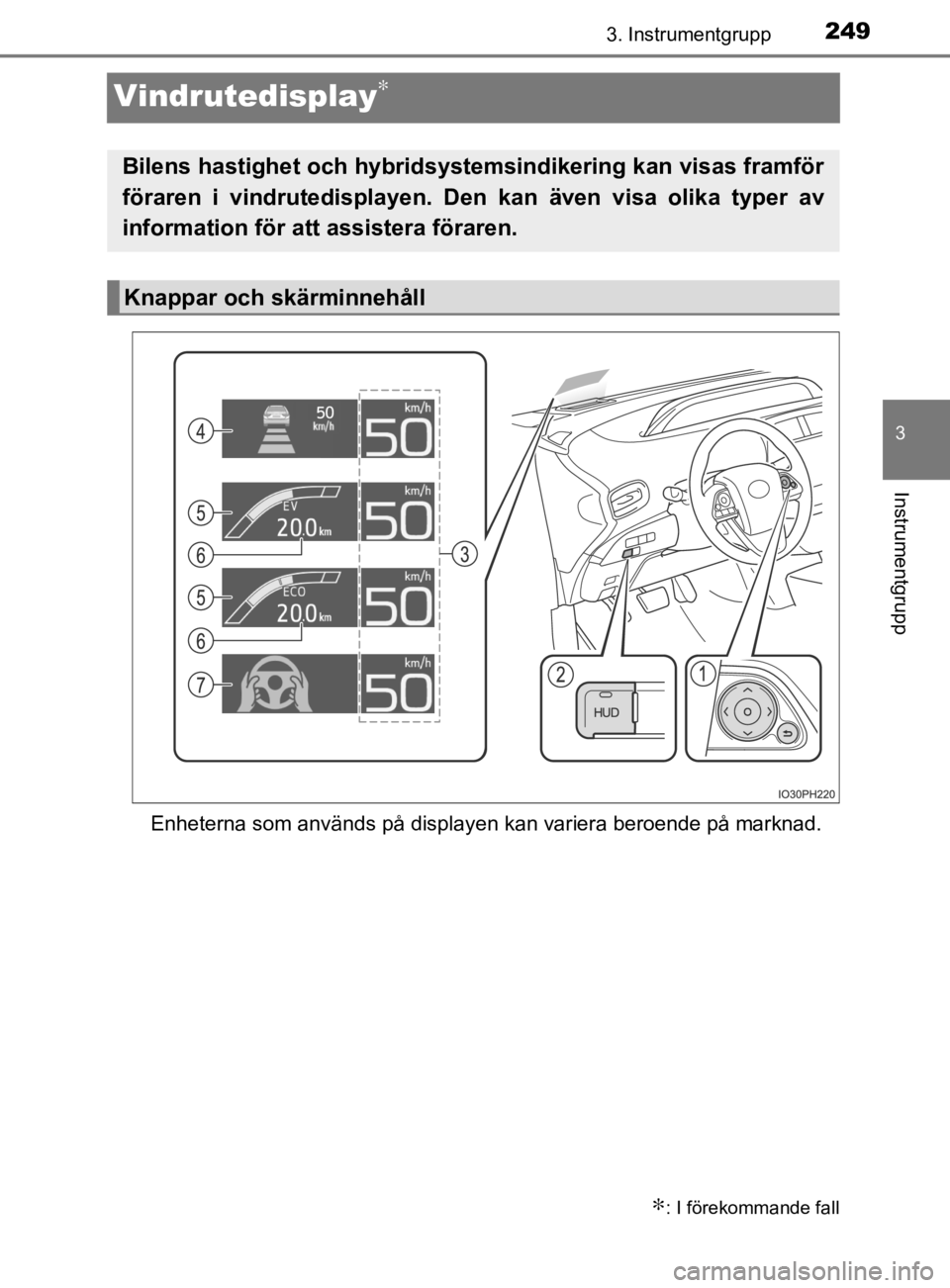

Vindrutedisplay∗
Enheterna som används på displayen kan variera beroende på marknad.
∗: I förekommande fall
Bilens hastighet och hybridsystemsindikering kan visas framför
föraren i vindrutedisplayen. Den kan även visa olika typer av
information för att assistera föraren.
Knappar och skärminnehåll
OM47D72SE_edit.book Page 24 9 Thursday, October 8, 2020 6:12 PM

2503. Instrumentgrupp
OM47D72SE
Rattmonterade kontroller
Dessa knappar används för att justera läget och ljusstyrkan på vindrutedis-
playen. (→sid. 252)
“HUD” (Vindrutedisplay), reglage (→sid. 251)
Bilens hastighet
Farthållardisplay ( →sid. 391)
Hybridsystem, kontrollampa (→sid. 221)
Innehållet för hybridsystemets kontrollampa varierar i EV-läge och i HV-
läge.
EV räckvidd
Indikerar den uppskattade sträckan som kan köras på återstående ladd-
ning i hybridbatteriet.
( → sid. 105)
När luftkonditioneringen är aktiv visas räckvidden med luftkonditioneringen
är igång.
Räckvidden i EV-läge kan förkortas även om bilen inte körs på g rund av
systemets strömförbrukning.
Infälld display ( →sid. 253)
Här fälls information från respektive förarstödssystem in enlig t rådande
körförhållanden.
1
2
3
4
5
6
7
OM47D72SE_edit.book Page 25 0 Thursday, October 8, 2020 6:12 PM

2513. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
Knappen “HUD” kan användas till att sätta på och stänga av vindrute-
displayen, eller att växla mellan displayens innehåll.
■När vindrutedisplayen är avstängd
Tryck på knappen “HUD” för att
aktivera vindrutedisplayen och
starta visningen.
Kontrollampan på “HUD”-knap-
pen tänds.
Skärmen för displayens läge
och justering av ljusstyrka visas
automatiskt på informationsdis-
playen. ( →sid. 252)
■
När vindrutedisplayen aktiverad
Funktioner som visas kan ändras med en tryckning på knappen
“HUD”.
Visning av körhastighet och
farthållare
*1
Visning av körhastighet/
Hybridsystemsindikator
*1, 2/
Räckvidd i EV-läge
Se sid. 221 för uppgifter om
hybridsystemsindikatorn.
Ingen visning (vindrutedis-
playen är avstängd)
Kontrollampan på “HUD”-knap-
pen slocknar.
*1: När den infogade displayen för respektive körstödssystem visas
slocknar displayen tillfälligt.
*2: Innehållet på hybridsystemindi-katorns display skiljer sig i EV-
läge och HV-läge.
“HUD” (Vindrutedisplay), reglage
1
2
3
