display TOYOTA PRIUS PLUG-IN HYBRID 2020 Bruksanvisningar (in Swedish)

2253. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■Eco-resultat
Körstatus för följande tre situationer bedöms på fem nivåer: Mjuk
acceleration vid start (“Eco-Start”), körning utan plötsliga ac celera-
tioner (“Eco-Cruise”) och mjuk inbromsning (“Eco-Stop”). Varje
gång bilen stannar visas ett resultat på skalan 1–100.
Resultat i poäng
Status för “Eco-Start”
Status för “Eco-Cruise”
Status för “Eco-Stop”
Avläsning av stapeldiagram:
*: För funktioner som inte bedöms visas 0.
● Eco-resultatet nollställs varje gång bilen startar för att påbö rja en ny
bedömning.
● När växelläget är P förstoras och visas endast ytan för Eco-res ulta-
tet. När växelläget ändras från P återgår displayen till normalt läge.
● När hybridsystemet stängs av visas det aktuella totala resultatet
med rekommendation om hur resultatet kan förbättras. ( →sid. 193)
1
2
3
4
ResultatLåg*Hög
Stapeldiagram
OM47D72SE_edit.book Page 22 5 Thursday, October 8, 2020 6:12 PM

2273. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■Visning av återstående hybridbatteri
●Återstående laddning i hybridbatteriet visas i hybridsystemsindikatorn eller
på huvuddisplayens sidoskärm. ( →sid. 212)
• Återstående laddning i batteriet för EV-körning i EV-läge visas i grönt. Återstående laddning som används i HV-läge visas i blått.
• Den visade återstående laddning i batteriet minskar allteftersom bilen
körs och ökar när hybridbatteriet laddas, elektrisk energi rege nereras
med den regenerativa inbromsningen (→ sid. 89) eller elektricitet genere-
ras av bensinmotorn.
• Om återstående laddning i batteriet inte visas i grönt väljs HV-läget auto- matiskt och EV-läget kan inte användas. Ladda hybridbatteriet f ör att
kunna köra i EV-läge. ( →sid. 107)
● Hybridbatteriets laddningsnivå i HV-läge kontrolleras automatiskt av hybrid-
systemet. Återstående laddning i hybridbatteriet i HV-läge når eventuellt inte
den översta linjen
* även om elektrisk energi regenereras med regenerativ
inbromsning ( →sid. 89) eller om elektricitet genereras av bensinmotorn. Det
indikerar emellertid inte en funktionsstörning. Dessutom, även om visningen
av återstående laddning i hybridbatteriet överskrider den översta linjen visas
bilden i blått tills bilen återgår till EV-läge.
*: Läget för skiljelinjen mellan EV-läge och HV-läge för visningen av återstå-
ende laddning i hybridbatteriet.
● Beroende på laddningssituationen, när bilden av återstående laddning i hybrid-
batteriet visas under laddning, fortsätter laddningen även efte r det att bilden av
återstående laddning i hybridbatteriet visar ett fullt laddat skick. Det indikerar
emellertid inte en funktionsstörning. Vänta tills laddningen är avslutad. Hybridbatteriet är fullt laddat
Hybridbatteriet för EV-läge är oladdat
1
2
OM47D72SE_edit.book Page 22
7 Thursday, October 8, 2020 6:12 PM

2283. Instrumentgrupp
OM47D72SE
■Återstående laddning i hybridbatteriet, varning
●Summertonen hörs stötvis om hybridbatteriet inte laddas upp när växelläget
är N, eller återstående laddning sjunker under en viss nivå.
Om den återstående laddningen fortsätter att sjunka hörs summertonen
ihållande.
● Om ett varningsmeddelande visas på informationsdisplayen och su mmerto-
nen hörs ska du följa anvisningarna på skärmen för felsökning.
■ Om Eco-resultatet
●När bilen har börjat köras visas Eco-resultatet inte förrän hastigheten över-
skrider cirka 30 km/tim.
● Utöver bilens körstatus bedömer Eco-resultatet även användningen av luft-
konditioneringen ( →sid. 239). Resultatet som visas när hybridsystemet
stängs av är det totala resultatet av körningen efter att hybridsystemet star-
tats samt bruket av luftkonditioneringen.
■ Visning av “EV Energy” och “EV Distance”
Takten med vilken återstående mäng d “EV Energy” och “EV Distance” mins-
kar beror på bilens körförutsättningar. Dessutom kan återståend e mängd “EV
Energy” och “EV Distance” minska på grund av systemets elförbru kning även
om bilen inte körs.
OM47D72SE_edit.book Page 22 8 Thursday, October 8, 2020 6:12 PM

2293. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
◆“Resultat för bränsleförbrukning”
Om enheten är inställd som “km/tim”
Förändringar i genomsnittlig bränsleförbrukning efter start av hybrid-
systemet kan kontrolleras i enheter om körd 1 km eller körda 5 km.
Om enheten är inställd som “MPH” (i förekommande fall)
Förändringar i genomsnittlig bränsleförbrukning efter start av
hybridsystemet kan k ontrolleras i enheter om körd 1 mile eller
körda 5 miles.
■Avläsning av skärmen
“ 1 km”-displayen visas som exempel. Den grundläggande
metoden för att läsa av skärmen är den samma för varje skärm
med bränsleförbrukningshistorik.
Aktuellt resultat för genom-
snittlig el- och bränsleför-
brukning (gul visning)
När enheten är inställd på “km/h”:
När den den registrerade enhe-
ten överskrids (varje 1 km eller
5 km) rör sig den visade aktuella
historiken mot vänster sida och
det äldsta resultatet raderas.
Om enheten är inställd som “MPH” (i förekommande fall):
När den registrerade enheten överskrids (varje 1,6 km eller varje 8 km)
rör sig den för tillfället visade historiken mot vänster och det äldsta
resultatet tas bort.
Resultat av tidigare genomsnittlig el- och bränsleförbrukning
(grön visning)
Flik
Visar typer av “Resultat för bränsleförbrukning”.
1
2
3
OM47D72SE_edit.book Page 22 9 Thursday, October 8, 2020 6:12 PM

2313. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE
■Alternera skärmen för el- och bränsleförbrukning
Tryck på medan skärmen “Tidigare registrerad bränsleför-
brukning” visas.
Fliken väljs och det är möjligt att ändra innehållet på skärmen.
Använd eller på ratten för att växla innehållet på dis-
playen.
Varje gång du trycker på växlar displayen i följande ordning:
Om enheten är inställd som “km/tim”
“ 1 km”, “ 5 km”, “ 1 km” och “ 5 km”*1. När du trycker på
växlar innehållet i motsatt ordning.
Om enheten är inställd som “MPH” (i förekommande fall)
“ 1 miles”, “ 5 miles”, “ 1 miles” och “ 5 miles”*2. När du
trycker på växlar innehållet i motsatt ordning.
*1: Efter “ 5 km” återgår displayen till “ 1 km”.
*2: Efter “ 5 miles” återgår displayen till “ 1 miles”.
1
2
OM47D72SE_edit.book Page 23 1 Thursday, October 8, 2020 6:12 PM

2323. Instrumentgrupp
OM47D72SE

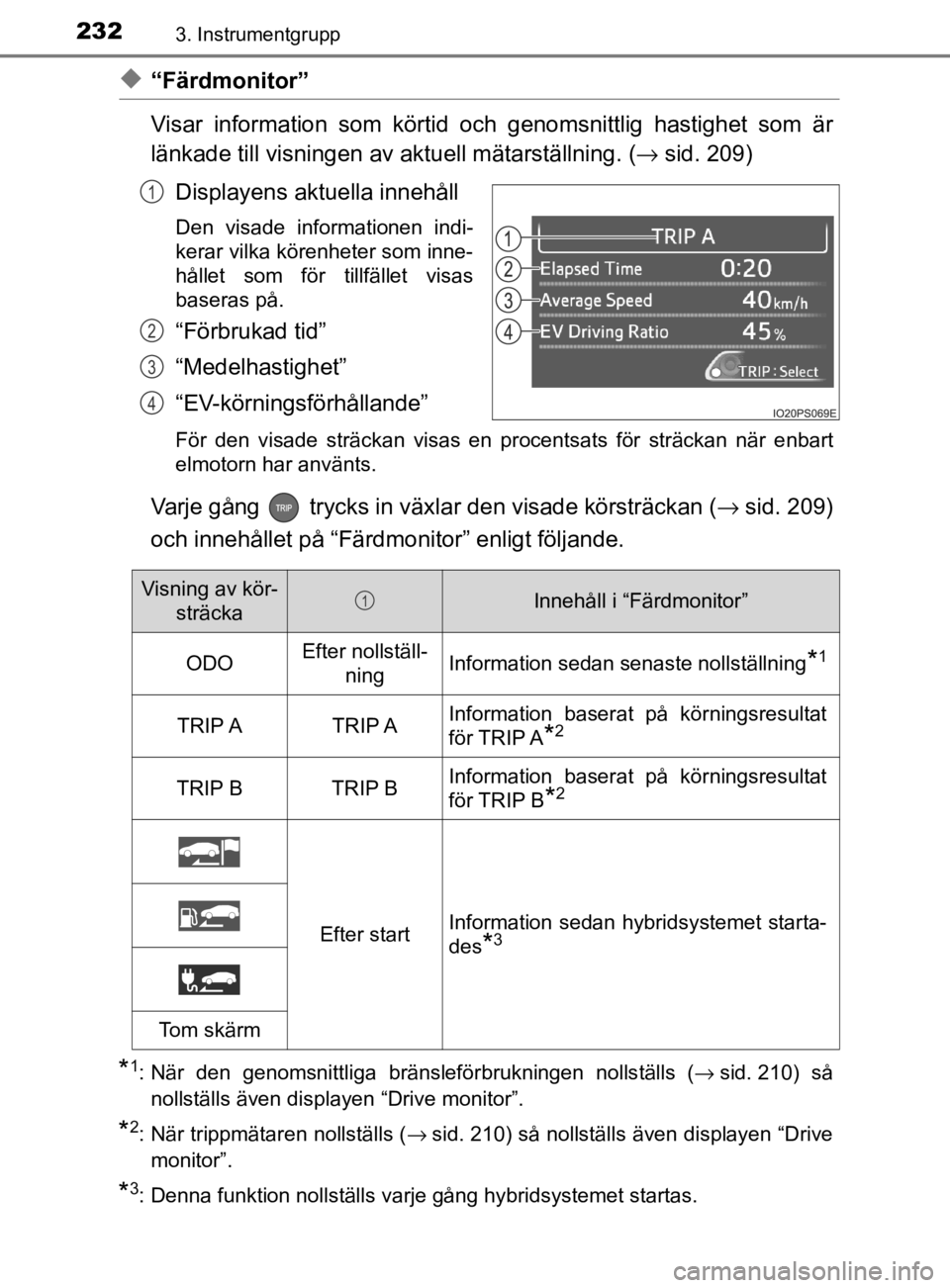

◆“Färdmonitor”
Visar information som körtid och genomsnittlig hastighet som är
länkade till visningen av aktuell mätarställning. ( →sid. 209)
Displayens aktuella innehåll
Den visade informationen indi-
kerar vilka körenheter som inne-
hållet som för tillfället visas
baseras på.
“Förbrukad tid”
“Medelhastighet”
“EV-körningsförhållande”
För den visade sträckan visas en procentsats för sträckan när e nbart
elmotorn har använts.
Varje gång trycks in växl ar den visade körsträckan (→sid. 209)
och innehållet på “Färdmonitor” enligt följande.
*1: När den genomsnittliga bränsleförbrukningen nollställs ( →sid. 210) så
nollställs även displayen “Drive monitor”.
*2: När trippmätaren nollställs ( →sid. 210) så nollställs även displayen “Drive
monitor”.
*3: Denna funktion nollställs varje gång hybridsystemet startas.
1
2
3
4
Visning av kör- sträckaInnehåll i “Färdmonitor”
ODOEfter nollställ- ningInformation sedan senaste nollställning*1
TRIP ATRIP AInformation baserat på körningsresultat
för TRIP A
*2
TRIP BTRIP BInformation baserat på körningsresultat
för TRIP B
*2
Efter startInformation sedan hybridsystemet starta-
des
*3
Tom skärm
1
OM47D72SE_edit.book Page 23 2 Thursday, October 8, 2020 6:12 PM

2343. Instrumentgrupp
OM47D72SE

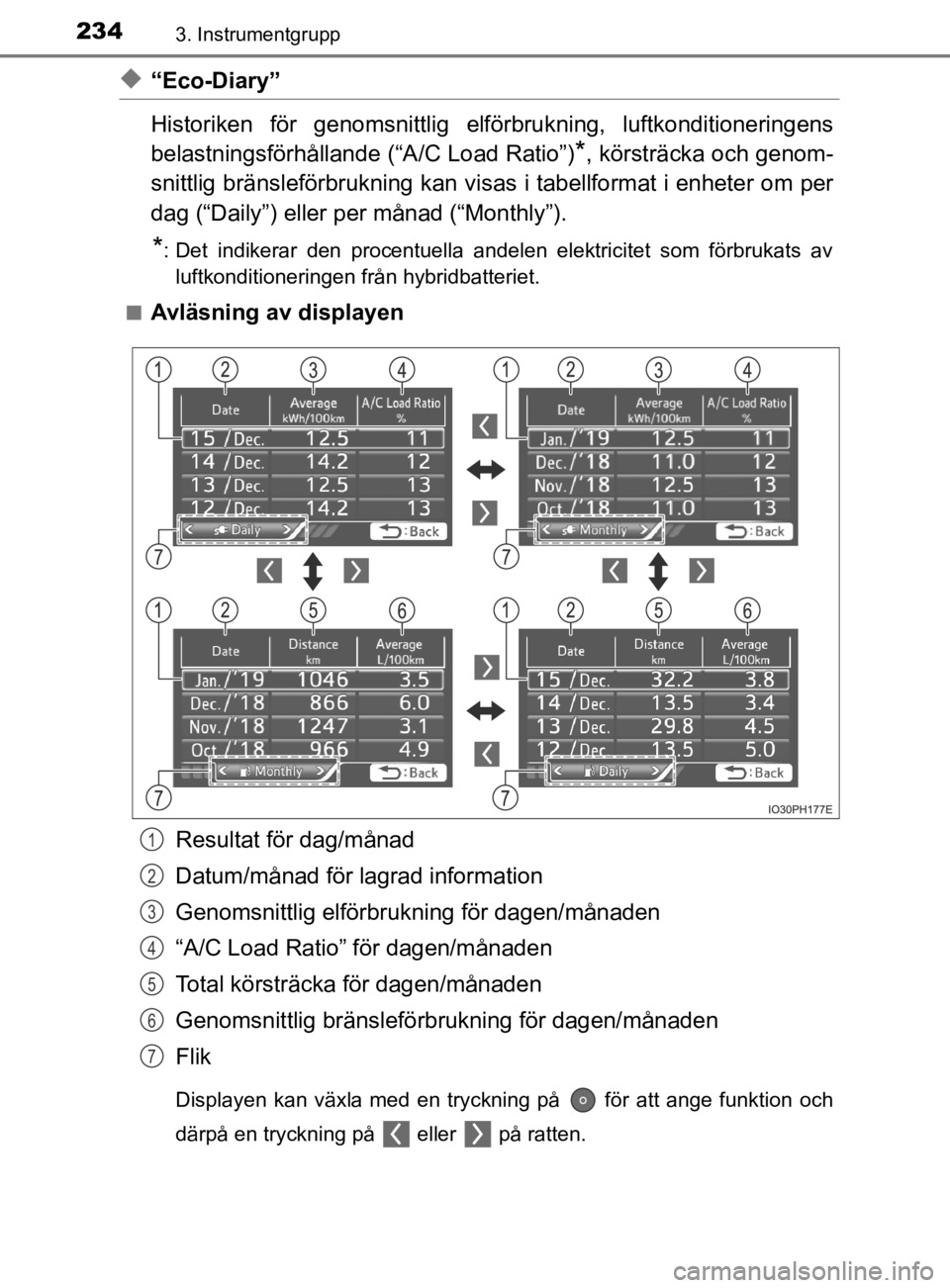

◆“Eco-Diary”
Historiken för genomsnittlig elförbrukning, luftkonditioneringens
belastningsförhållande (“A/C Load Ratio”)
*, körsträcka och genom-
snittlig bränsleförbrukning kan visas i tabellformat i enheter om per
dag (“Daily”) eller per månad (“Monthly”).
*: Det indikerar den procentuella andelen elektricitet som förbrukats av luftkonditioneringen från hybridbatteriet.
■
Avläsning av displayen
Resultat för dag/månad
Datum/månad för lagrad information
Genomsnittlig elförbrukning för dagen/månaden
“A/C Load Ratio” för dagen/månaden
Total körsträcka för dagen/månaden
Genomsnittlig bränsleförbrukning för dagen/månaden
Flik
Displayen kan växla med en tryckning på för att ange funktion och
därpå en tryckning på eller på ratten.
1
2
3
4
5
6
7
OM47D72SE_edit.book Page 23 4 Thursday, October 8, 2020 6:12 PM

2353. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE

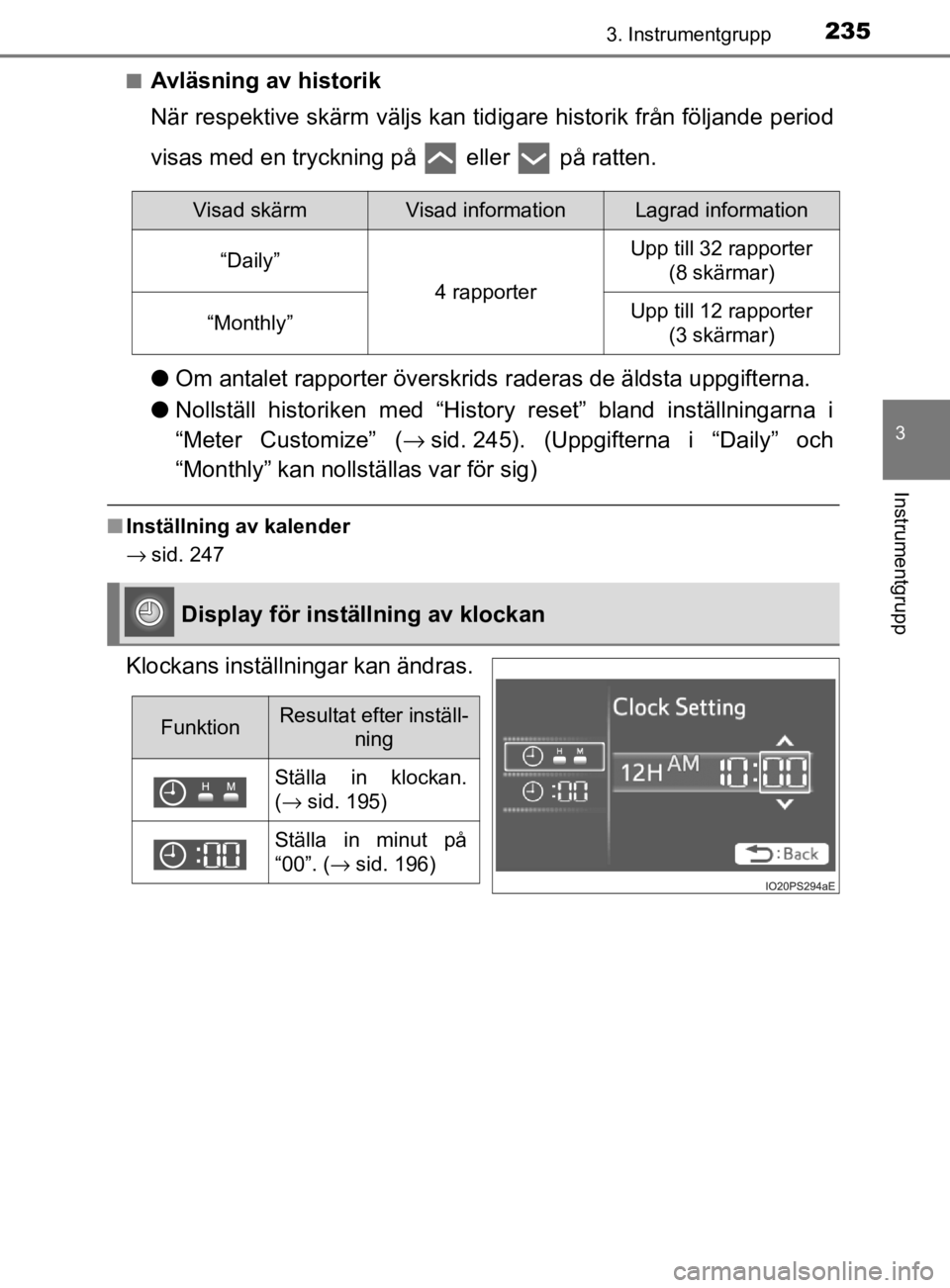

■Avläsning av historik
När respektive skärm väljs kan tidigare historik från följande period
visas med en tryckning på eller på ratten.
●Om antalet rapporter överskrids raderas de äldsta uppgifterna.
● Nollställ historiken med “History reset” bland inställningarna i
“Meter Customize” ( →sid. 245). (Uppgifterna i “Daily” och
“Monthly” kan nolls tällas var för sig)
■Inställning av kalender
→ sid. 247
Klockans inställningar kan ändras.
Visad skärmVisad informationLagrad information
“Daily”
4 rapporter
Upp till 32 rapporter
(8 skärmar)
“Monthly”Upp till 12 rapporter (3 skärmar)
Display för instä llning av klockan
FunktionResultat efter inställ-
ning
Ställa in klockan.
( → sid. 195)
Ställa in minut på
“00”. ( →sid. 196)
OM47D72SE_edit.book Page 23 5 Thursday, October 8, 2020 6:12 PM

2363. Instrumentgrupp
OM47D72SE
Visar en kompass som är länkad
till navigationssystemet. Dess-
utom, när navigationssystemet
utför korsningsvägledning under
vägledning till resmålet visas kors-
ningsvägledningen även på infor-
mationsdisplayen.
Bilden utgör endast ett förklarande
exempel och kan skilja sig från den
verkliga skärmen.
För uppgifter om hur resmålet ställs in och hur kartriktningen ändras, se
instruktionsboken till navigationssystemet.
Information om ljudkällan som är
för tillfället vald visas.
Bilden utgör endast ett förklarande
exempel och kan skilja sig från den
verkliga skärmen.
För att växla ljudkälla, tryck på
för att visa skärmen för val av ljud-
källa, tryck på eller på rat-
ten och välj ljudkälla, tryck sedan
på .
Tryck på på skärmen för val av ljudkälla för att stänga av val av ljud-
källa.
Navigationssystemlänkad display
Ljudanläggningslänkad display
OM47D72SE_edit.book Page 23 6 Thursday, October 8, 2020 6:12 PM

2373. Instrumentgrupp
3
Instrumentgrupp
OM47D72SE

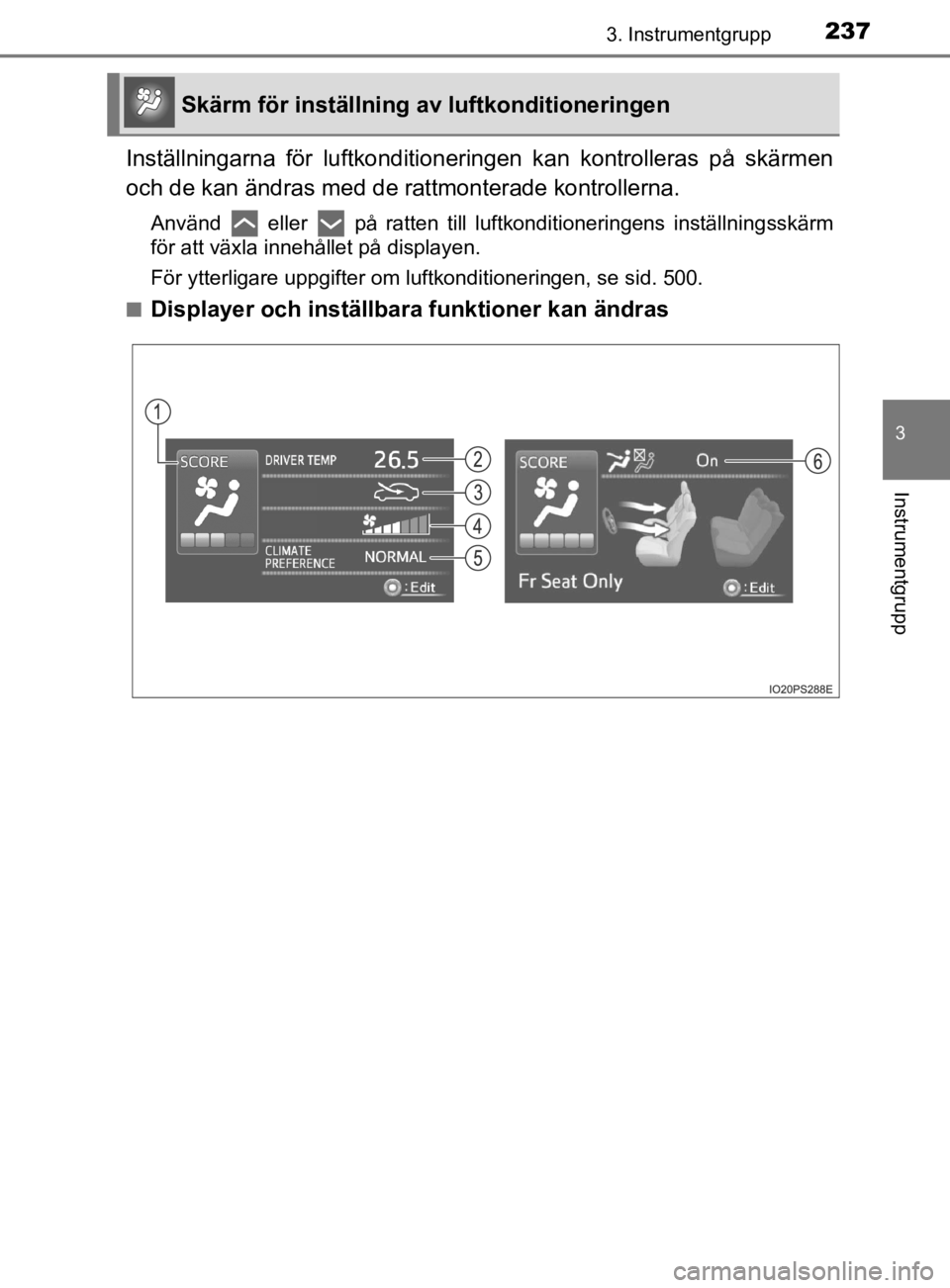

Inställningarna för luftkonditioneringen kan kontrolleras på skärmen
och de kan ändras med de rattmonterade kontrollerna.
Använd eller på ratten till luftkonditioneringens inställning sskärm
för att växla innehållet på displayen.
För ytterligare uppgifter om luftkonditioneringen, se sid. 500.
■
Displayer och inställbara funktioner kan ändras
Skärm för inställning av luftkonditioneringen
OM47D72SE_edit.book Page 23 7 Thursday, October 8, 2020 6:12 PM
