6807-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

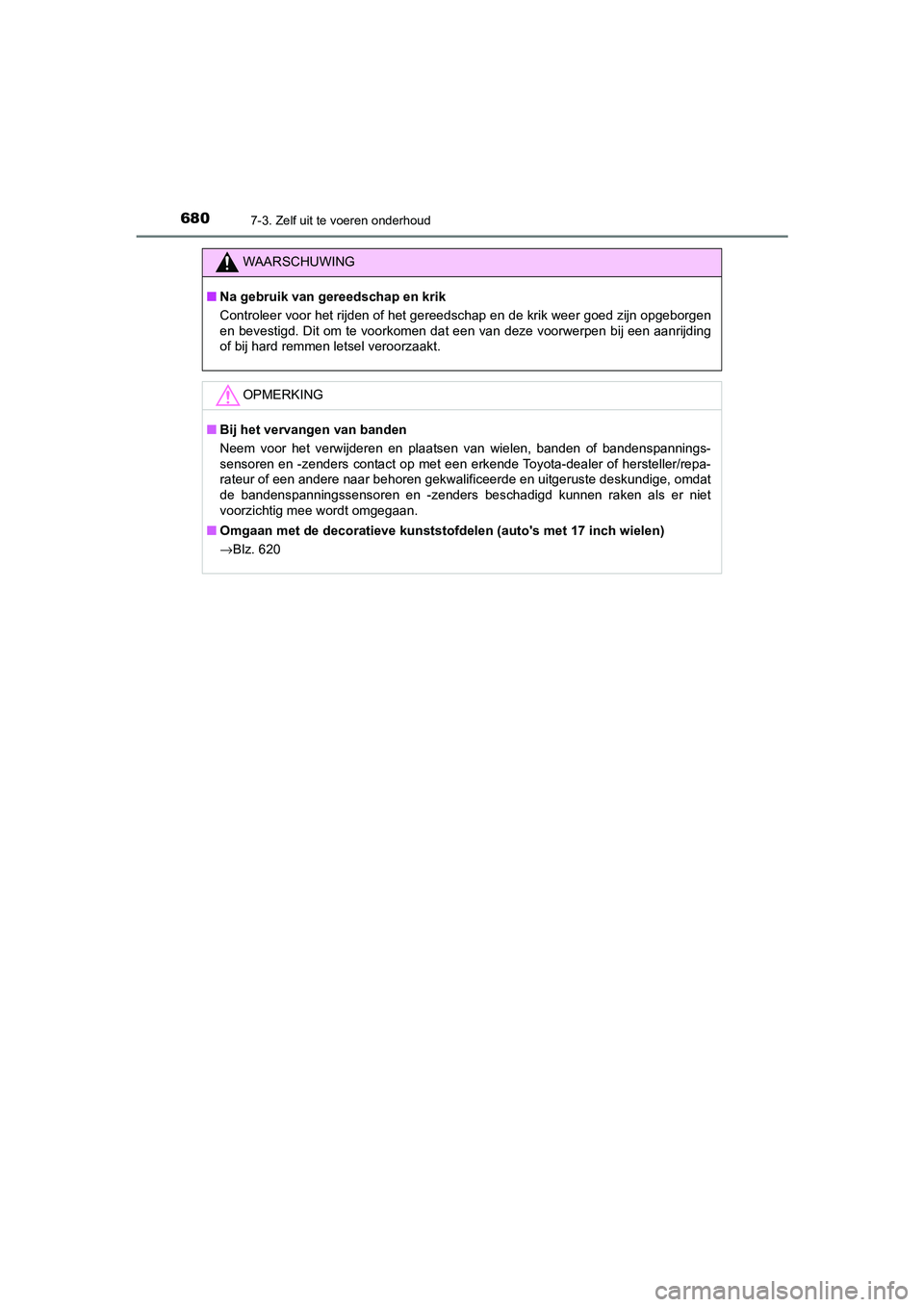

WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het geree dschap en de krik weer goed zijn opgeborgen
en bevestigd. Dit om te voorkomen dat een van deze voorwerpen bij een aanrijding
of bij hard remmen letsel veroorzaakt.
OPMERKING
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi ceerde en uitgeruste deskundige, omdat
de bandenspanningssensoren en -zenders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
■ Omgaan met de decoratieve kunststo fdelen (auto's met 17 inch wielen)
→ Blz. 620
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 680 Monday, June 15, 2020 2:28 PM

6817-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
7
Onderhoud en verzorging
Interieurfilter
Zet het contact UIT.
Controleer of de laadstekker niet is aangesloten. Gebruik de op afstand bedienbare
airconditioning niet tijdens de procedure.
Open het voorpassagiersportier.
Door het portier open te houden wordt plotseling in werking treden van de op
afstand bedienbare airconditioning voorkomen. ( →Blz. 586)
Open het dashboardkastje en
schuif de demper los.
Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het onder-
steunt.
Het interieurfilter moet regelmatig worden vervangen om de optimale
werking van de airconditioning te behouden.
Vervangen van het interieurfilter
1
2
3
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 681 Monday, June 15, 2020 2:28 PM

6827-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
Verwijder de afdekkap van het fil-
ter.
Ontgrendel de afdekkap van het filter.
Beweeg de afdekkap van het filter in de richting van de pijl en trek hem los
uit de klauwen.
Verwijder de filterhouder.
5
6
1
2
Auto's met linkse besturingAuto's met rechtse besturing
7
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 682 Monday, June 15, 2020 2:28 PM

6837-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
7
Onderhoud en verzorging

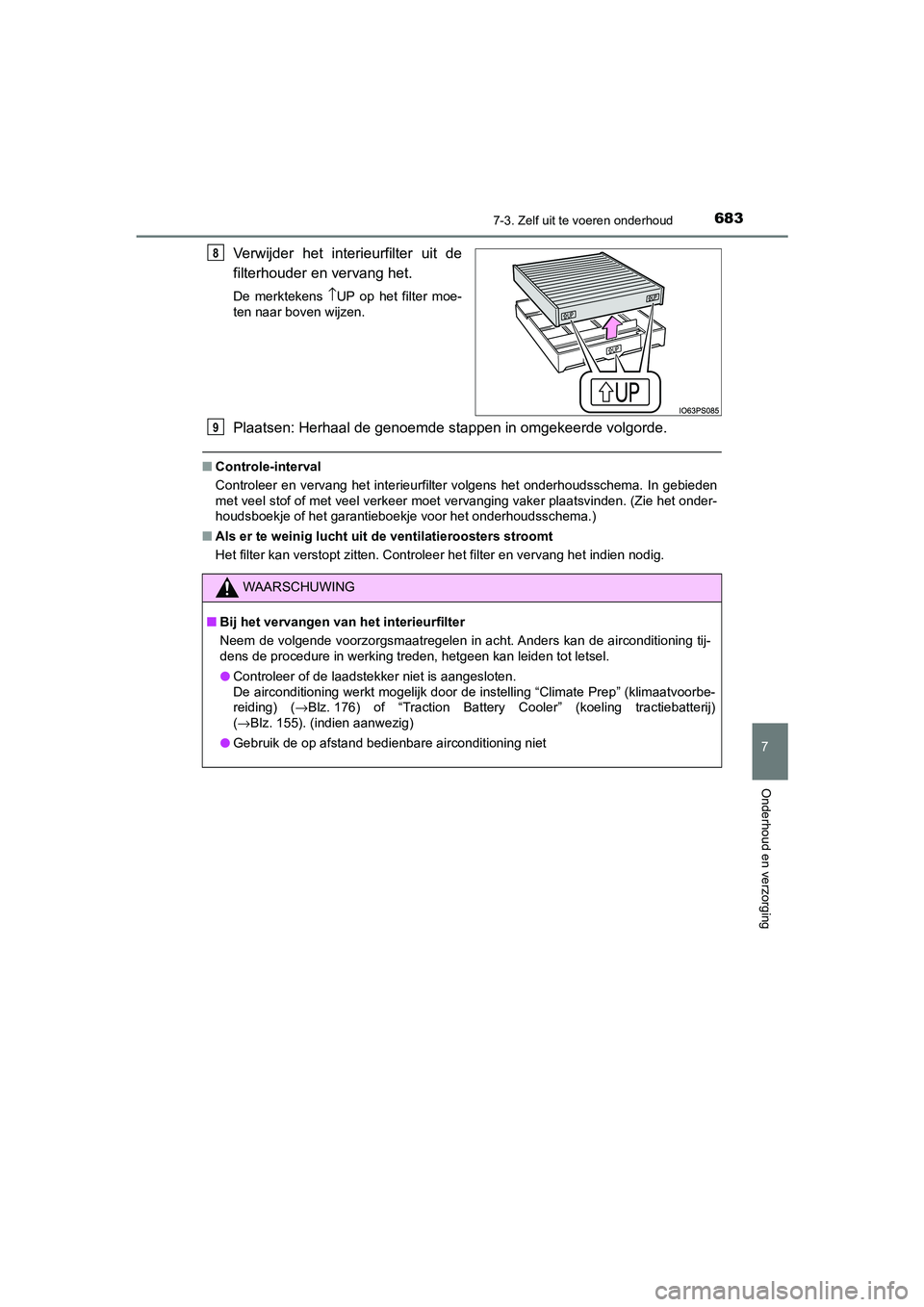

Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens ↑UP op het filter moe-
ten naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■ Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet vervanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het onderhoudsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
8
WAARSCHUWING
■Bij het vervangen van het interieurfilter
Neem de volgende voorzorgsmaatregelen in acht. Anders kan de airconditioning tij-
dens de procedure in werking treden, hetgeen kan leiden tot letsel.
● Controleer of de laadstekker niet is aangesloten.
De airconditioning werkt mogelijk door de instelling “Climate Prep” (klimaatvoorbe-
reiding) ( →Blz. 176) of “Traction Battery Cooler” (koeling tractiebatterij)
(→ Blz. 155). (indien aanwezig)
● Gebruik de op afstand bedienbare airconditioning niet
9
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 683 Monday, June 15, 2020 2:28 PM

6847-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem beschadigd
raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen van het dashboard-
kastje ( →Blz. 681). Als het dashboardkastje wordt verwijderd zonder dat de voorge-
schreven procedure wordt gevolgd, kan het scharnier van het dashboardkastje
beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap van
het filter in de richting van de pijl om de beves-
tiging los te nemen, geen overmatige kracht
uit op de klauwen. Anders kunnen de klauwen
beschadigd raken. Auto's met linkse besturing
Auto's met rechtse besturing
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 684 Monday, June 15, 2020 2:28 PM

6857-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
7
Onderhoud en verzorging

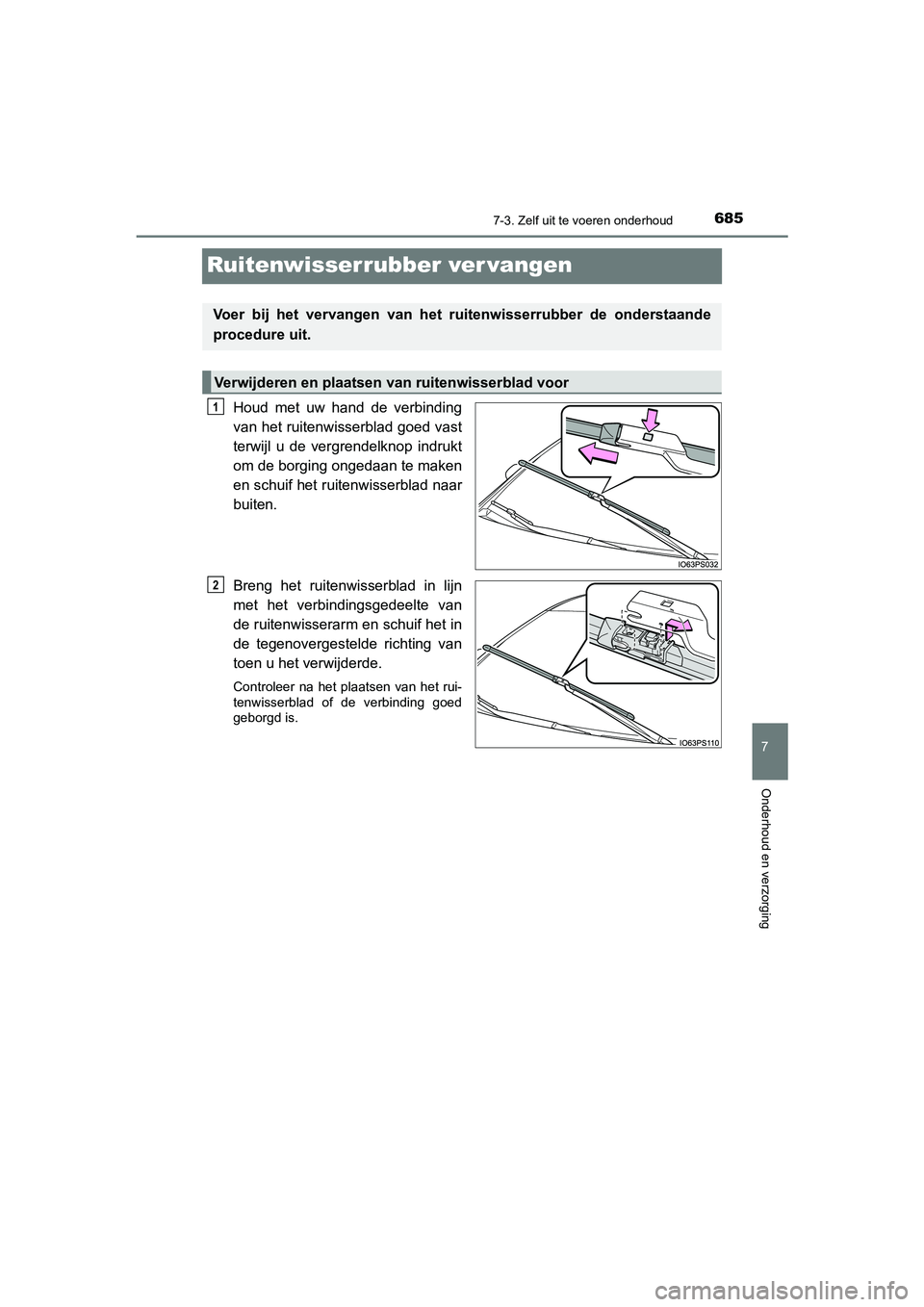

Ruitenwisserrubber ver vangen
Houd met uw hand de verbinding
van het ruitenwisserblad goed vast
terwijl u de vergrendelknop indrukt
om de borging ongedaan te maken
en schuif het ruitenwisserblad naar
buiten.
Breng het ruitenwisserblad in lijn
met het verbindingsgedeelte van
de ruitenwisserarm en schuif het in
de tegenovergestelde richting van
toen u het verwijderde.
Controleer na het plaatsen van het rui-
tenwisserblad of de verbinding goed
geborgd is.
Voer bij het vervangen van het ru itenwisserrubber de onderstaande
procedure uit.
Verwijderen en plaatsen van ruitenwisserblad voor
1
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 685 Monday, June 15, 2020 2:28 PM

6867-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

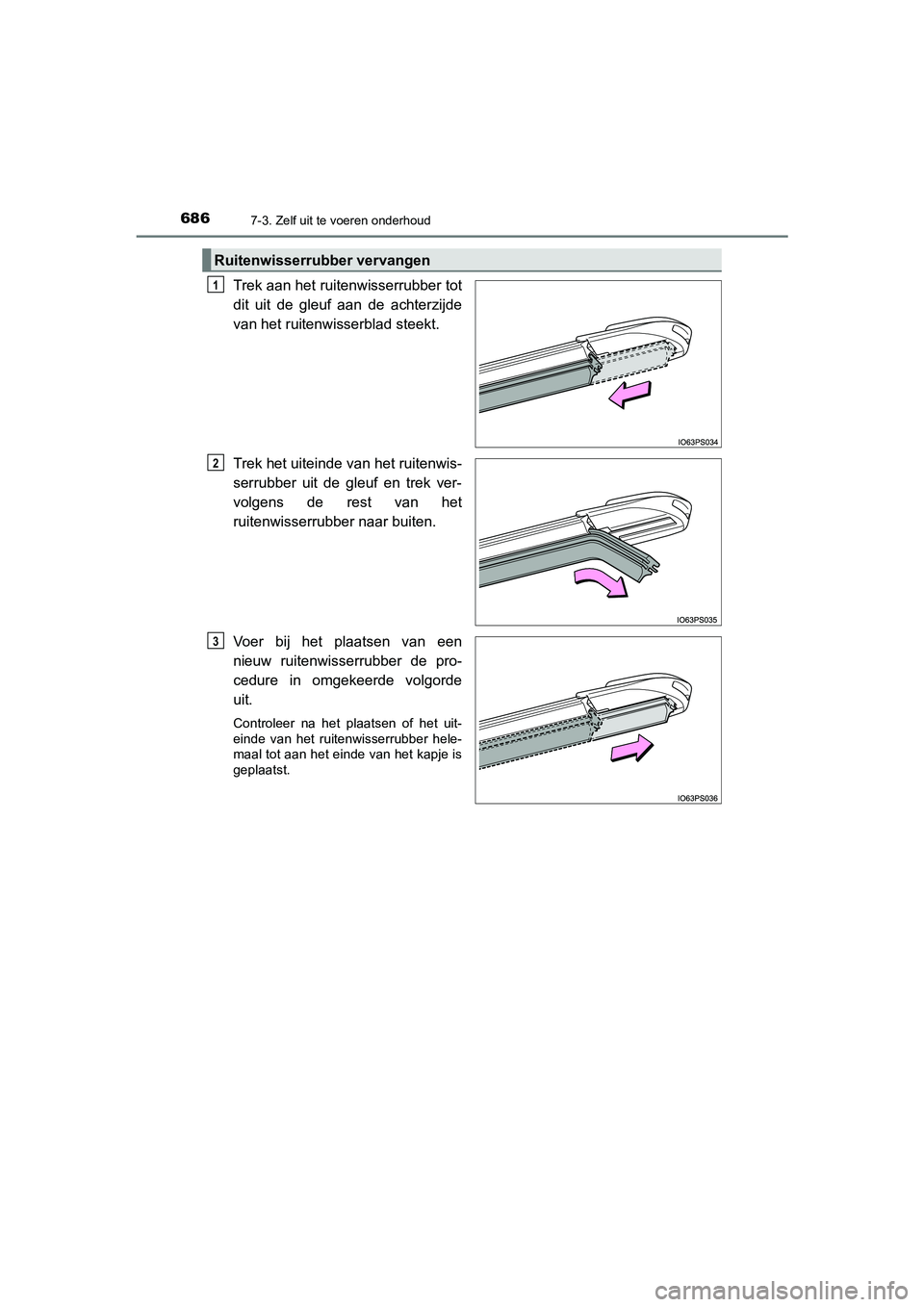

Trek aan het ruitenwisserrubber tot
dit uit de gleuf aan de achterzijde
van het ruitenwisserblad steekt.
Trek het uiteinde van het ruitenwis-
serrubber uit de gleuf en trek ver-
volgens de rest van het
ruitenwisserrubber naar buiten.
Voer bij het plaatsen van een
nieuw ruitenwisserrubber de pro-
cedure in omgekeerde volgorde
uit.
Controleer na het plaatsen of het uit-
einde van het ruitenwisserrubber hele-
maal tot aan het einde van het kapje is
geplaatst.
Ruitenwisserrubber vervangen
1
2
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 686 Monday, June 15, 2020 2:28 PM

6877-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
7
Onderhoud en verzorging

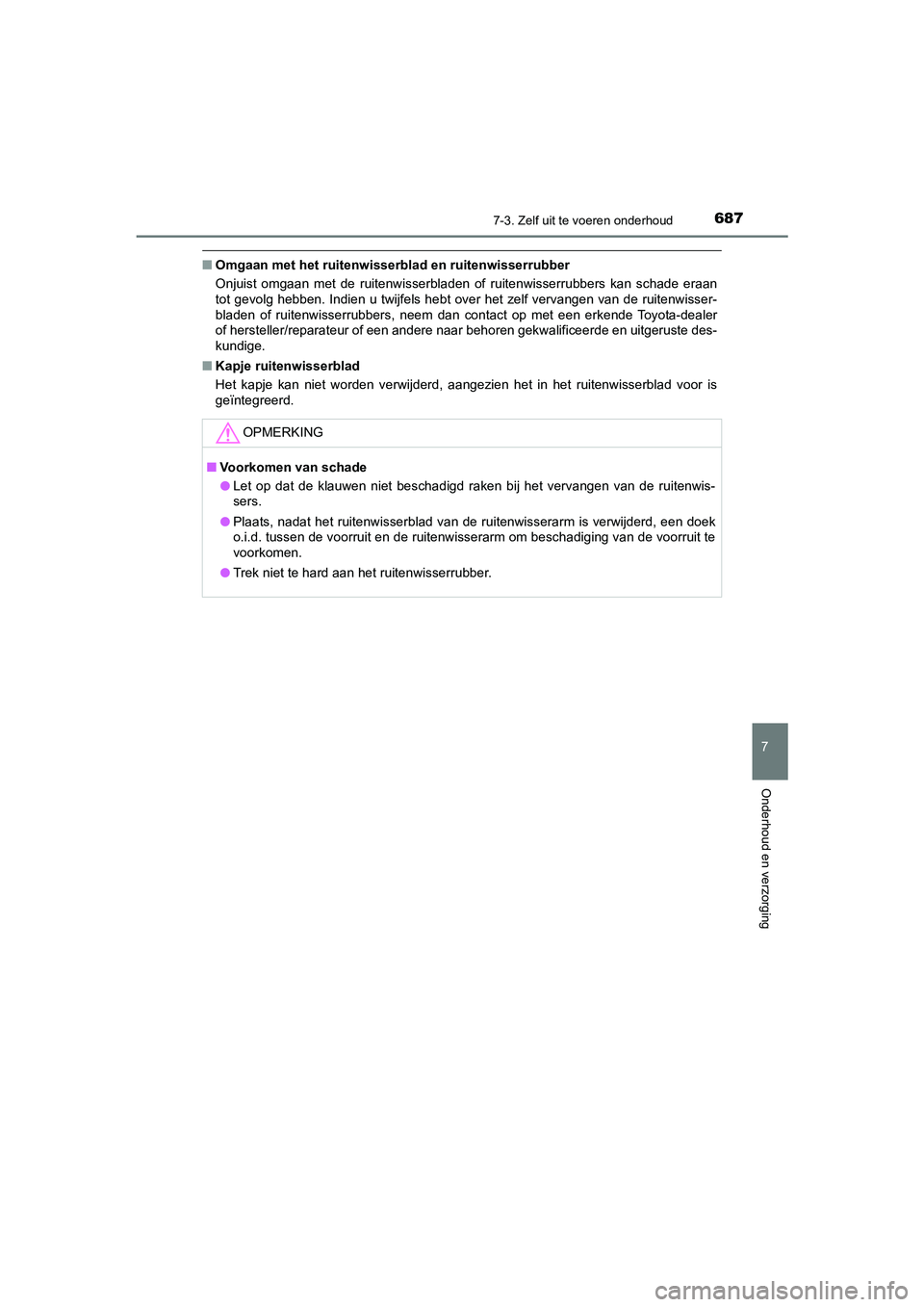

■ Omgaan met het ruitenwisserblad en ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of ruitenwisserrubbers kan schade eraan
tot gevolg hebben. Indien u twijfels hebt over het zelf vervangen van de ruitenwisser-
bladen of ruitenwisserrubbers, neem dan contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Kapje ruitenwisserblad
Het kapje kan niet worden verwijderd, aangezien het in het ruitenwisserblad voor is
geïntegreerd.
OPMERKING
■Voorkomen van schade
● Let op dat de klauwen niet beschadigd raken bij het vervangen van de ruitenwis-
sers.
● Plaats, nadat het ruitenwisserblad van de ruitenwisserarm is verwijderd, een doek
o.i.d. tussen de voorruit en de ruitenwisserarm om beschadiging van de voorruit te
voorkomen.
● Trek niet te hard aan het ruitenwisserrubber.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 687 Monday, June 15, 2020 2:28 PM

6887-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

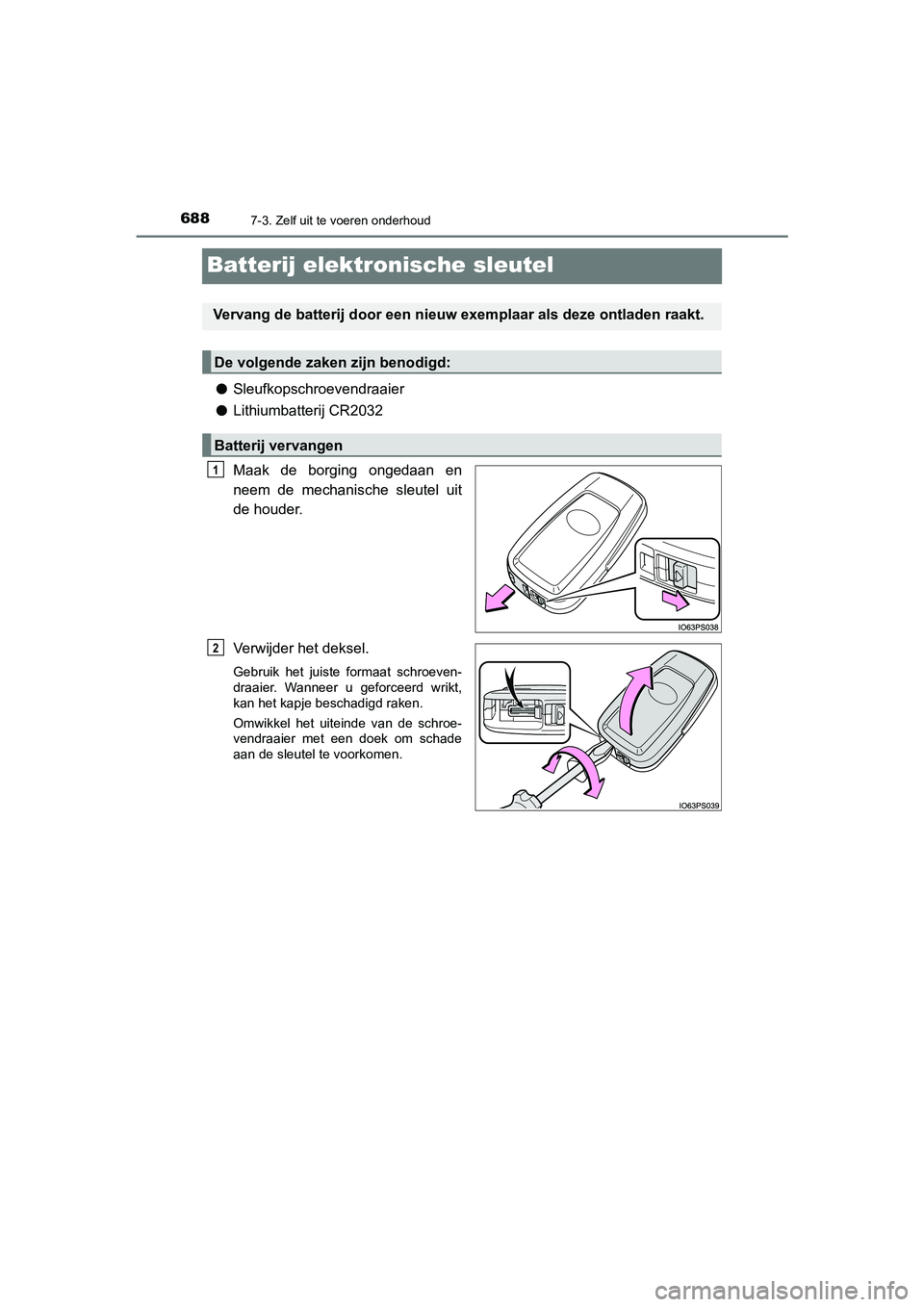

Batterij elektronische sleutel
● Sleufkopschroevendraaier
● Lithiumbatterij CR2032
Maak de borging ongedaan en
neem de mechanische sleutel uit
de houder.
Verwijder het deksel.
Gebruik het juiste formaat schroeven-
draaier. Wanneer u geforceerd wrikt,
kan het kapje beschadigd raken.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de sleutel te voorkomen.
Vervang de batterij door een nieuw exemplaar als deze ontladen raakt.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 688 Monday, June 15, 2020 2:28 PM

6897-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
7
Onderhoud en verzorging

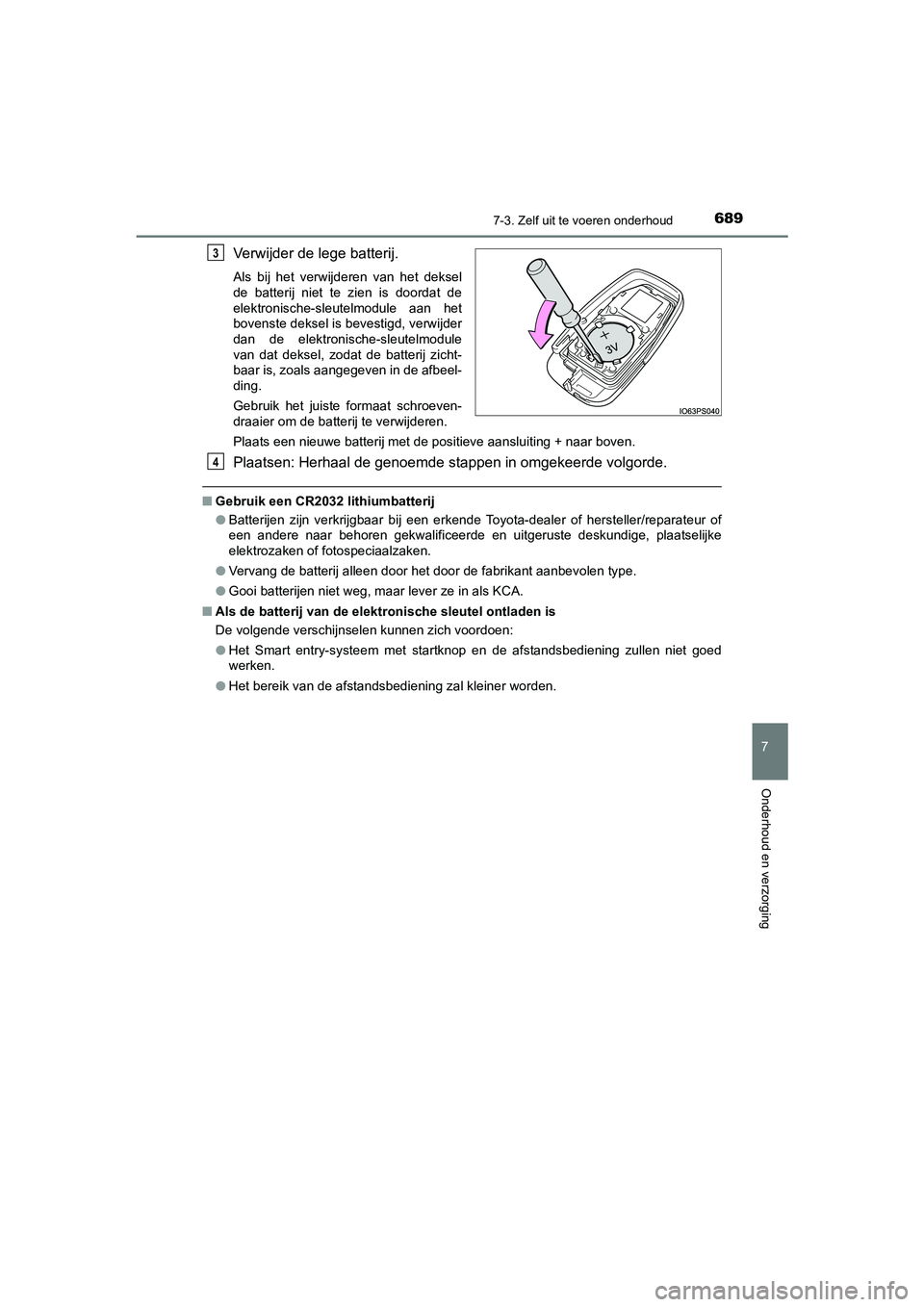

Verwijder de lege batterij.
Als bij het verwijderen van het deksel
de batterij niet te zien is doordat de
elektronische-sleutelmodule aan het
bovenste deksel is bevestigd, verwijder
dan de elektronische-sleutelmodule
van dat deksel, zodat de batterij zicht-
baar is, zoals aangegeven in de afbeel-
ding.
Gebruik het juiste formaat schroeven-
draaier om de batterij te verwijderen.
Plaats een nieuwe batterij met de positieve aansluiting + naar boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■ Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erke nde Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening zullen niet goed
werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
