TOYOTA PRIUS PLUG-IN HYBRID 2020 Instructieboekje (in Dutch)

7308-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

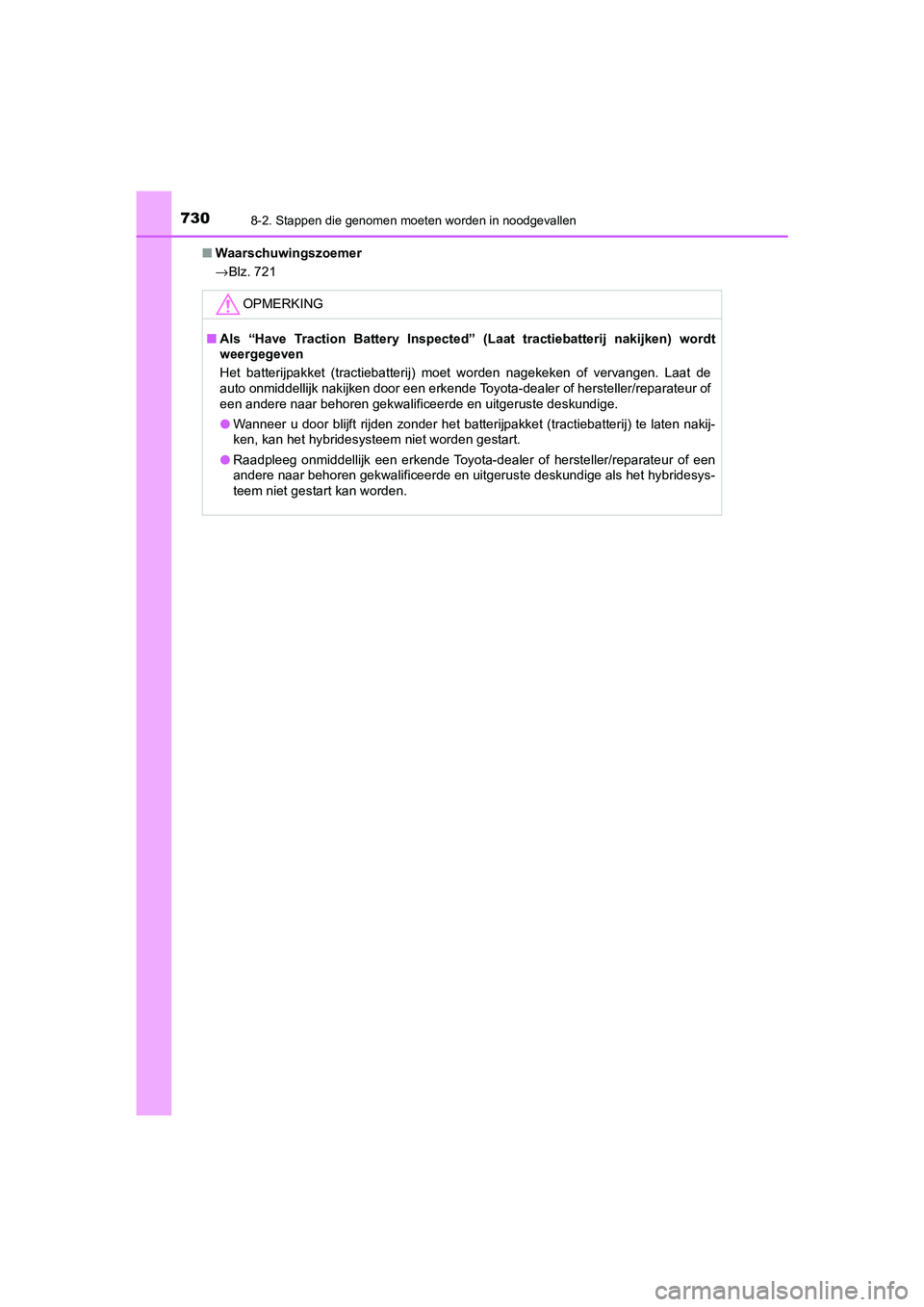

■Waarschuwingszoemer
→Blz. 721
OPMERKING
■ Als “Have Traction Battery Inspected” (Laat tractiebatterij nakijken) wordt
weergegeven
Het batterijpakket (tractiebatterij) moet worden nagekeken of vervangen. Laat de
auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Wanneer u door blijft rijden zonder het batterijpakket (tractiebatterij) te laten nakij-
ken, kan het hybridesysteem niet worden gestart.
● Raadpleeg onmiddellijk een erkende Toyota- dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als het hybridesys-
teem niet gestart kan worden.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 730 Monday, June 15, 2020 2:28 PM

7318-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen

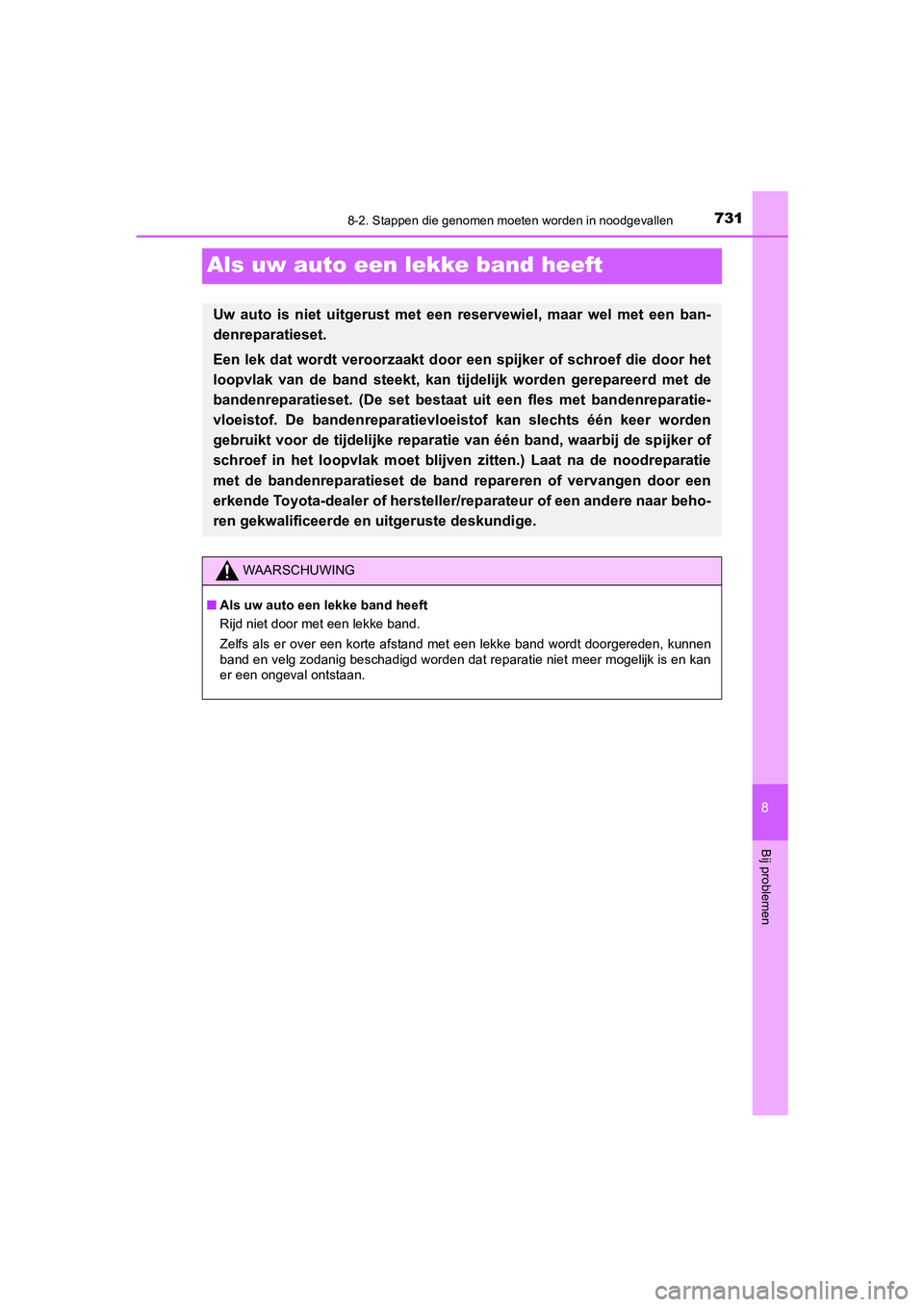

Als uw auto een lekke band heeft
Uw auto is niet uitgerust met een reservewiel, maar wel met een ban-
denreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die door het
loopvlak van de band steekt, kan tijdelijk worden gerepareerd met de
bandenreparatieset. (De set bestaat uit een fles met bandenreparatie-
vloeistof. De bandenreparatievloeistof kan slechts één keer worden
gebruikt voor de tijdelijke reparati e van één band, waarbij de spijker of
schroef in het loopvlak moet blijven zitten.) Laat na de noodreparatie
met de bandenreparatieset de band repareren of vervangen door een
erkende Toyota-dealer of hersteller/r eparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 731 Monday, June 15, 2020 2:28 PM

7328-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

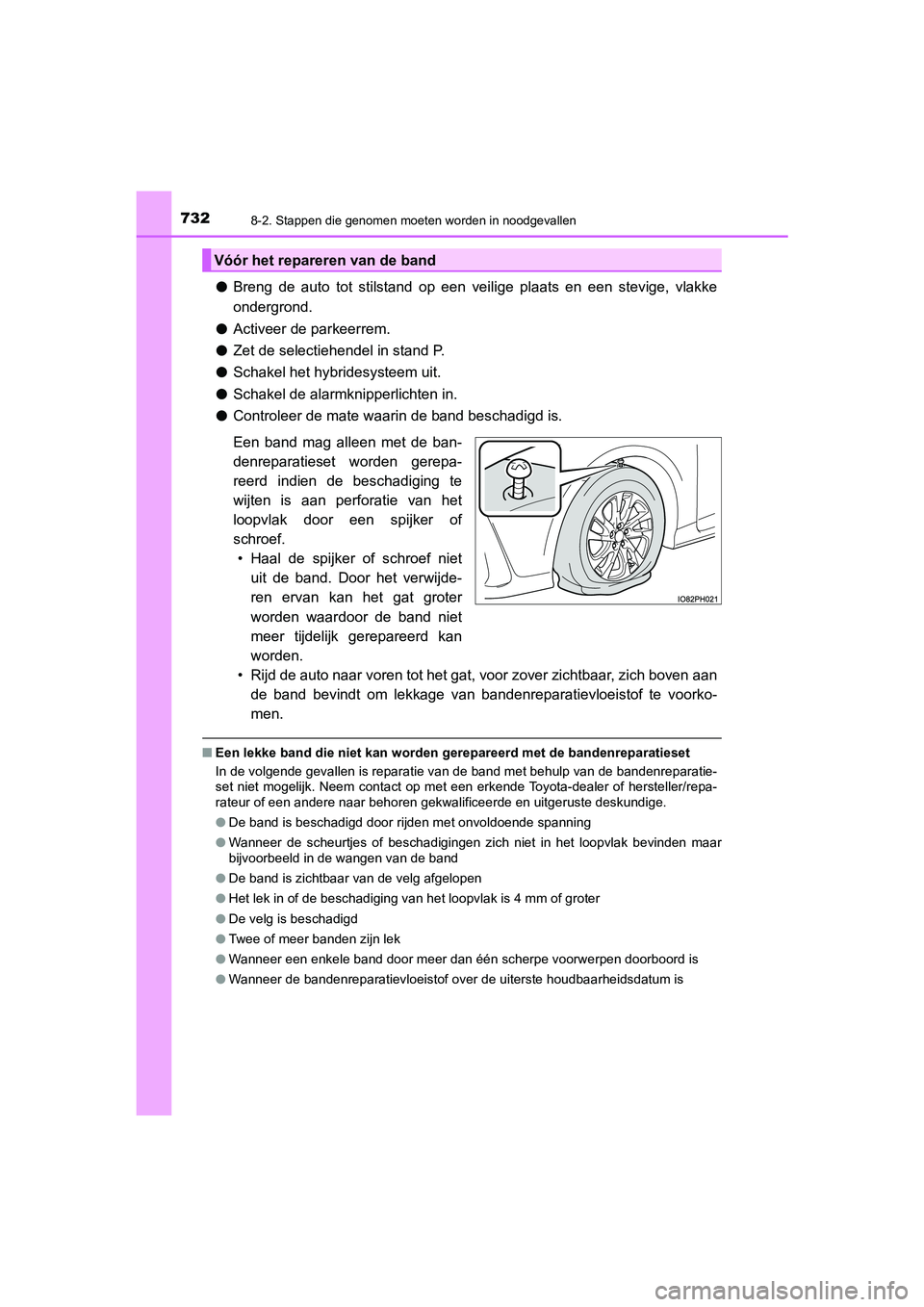

●Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke\
ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in.
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de ban-
denreparatieset worden gerepa-
reerd indien de beschadiging te
wijten is aan perforatie van het
loopvlak door een spijker of
schroef.
• Haal de spijker of schroef niet uit de band. Door het verwijde-
ren ervan kan het gat groter
worden waardoor de band niet
meer tijdelijk gerepareerd kan
worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan de band bevindt om lekkage van bandenreparatievloeistof te voorko-
men.
■ Een lekke band die niet kan worden gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de band met behulp van de bandenreparatie-
set niet mogelijk. Neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwali ficeerde en uitgeruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● Wanneer de scheurtjes of beschadigingen zich niet in het loopvlak bevinden maar
bijvoorbeeld in de wangen van de band
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● Wanneer een enkele band door meer dan één scherpe voorwerpen doorboord is
● Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum is
Vóór het repareren van de band
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 732 Monday, June 15, 2020 2:28 PM

7338-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen
Bandenreparatieset

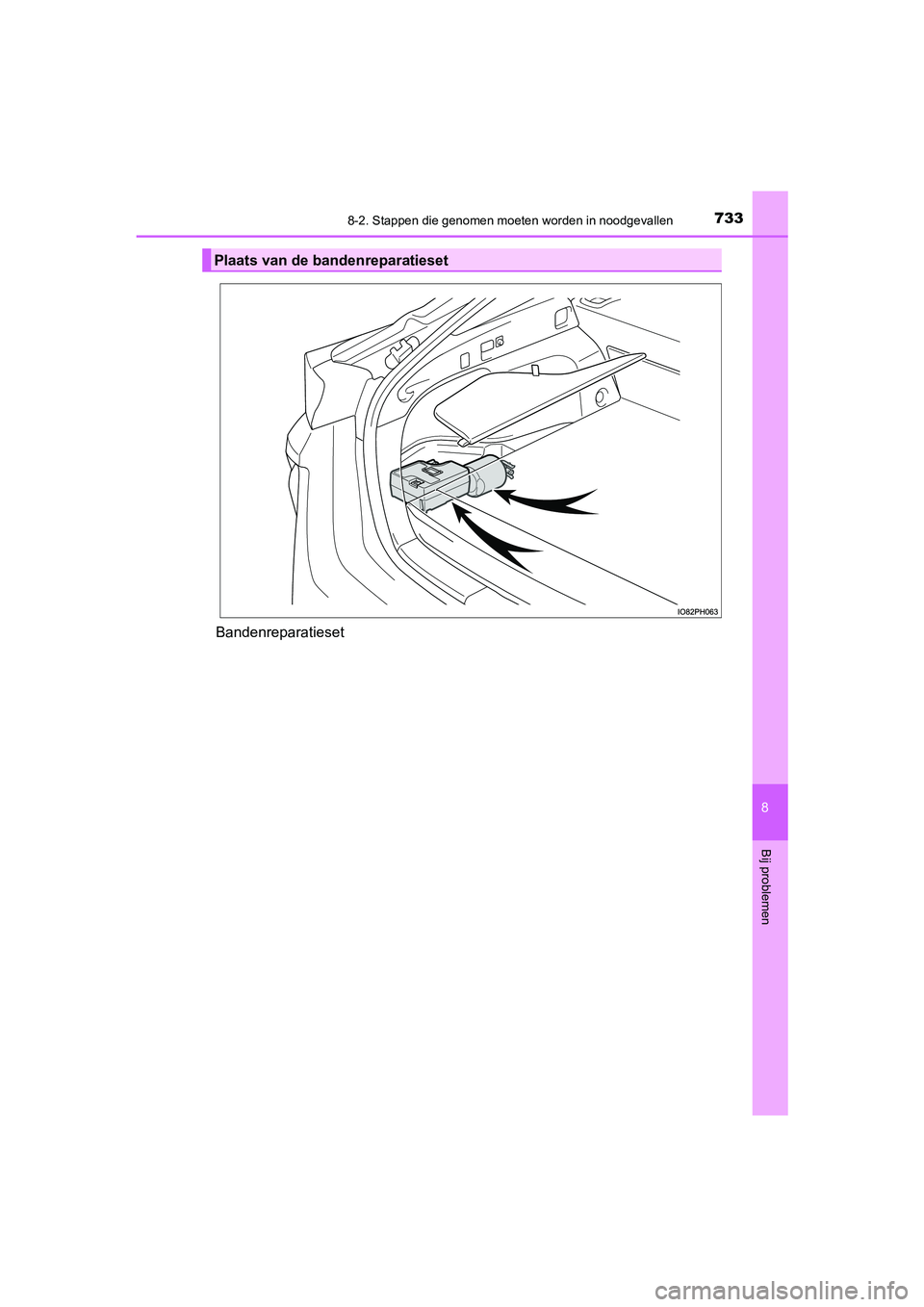

Plaats van de bandenreparatieset
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 733 Monday, June 15, 2020 2:28 PM

7348-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

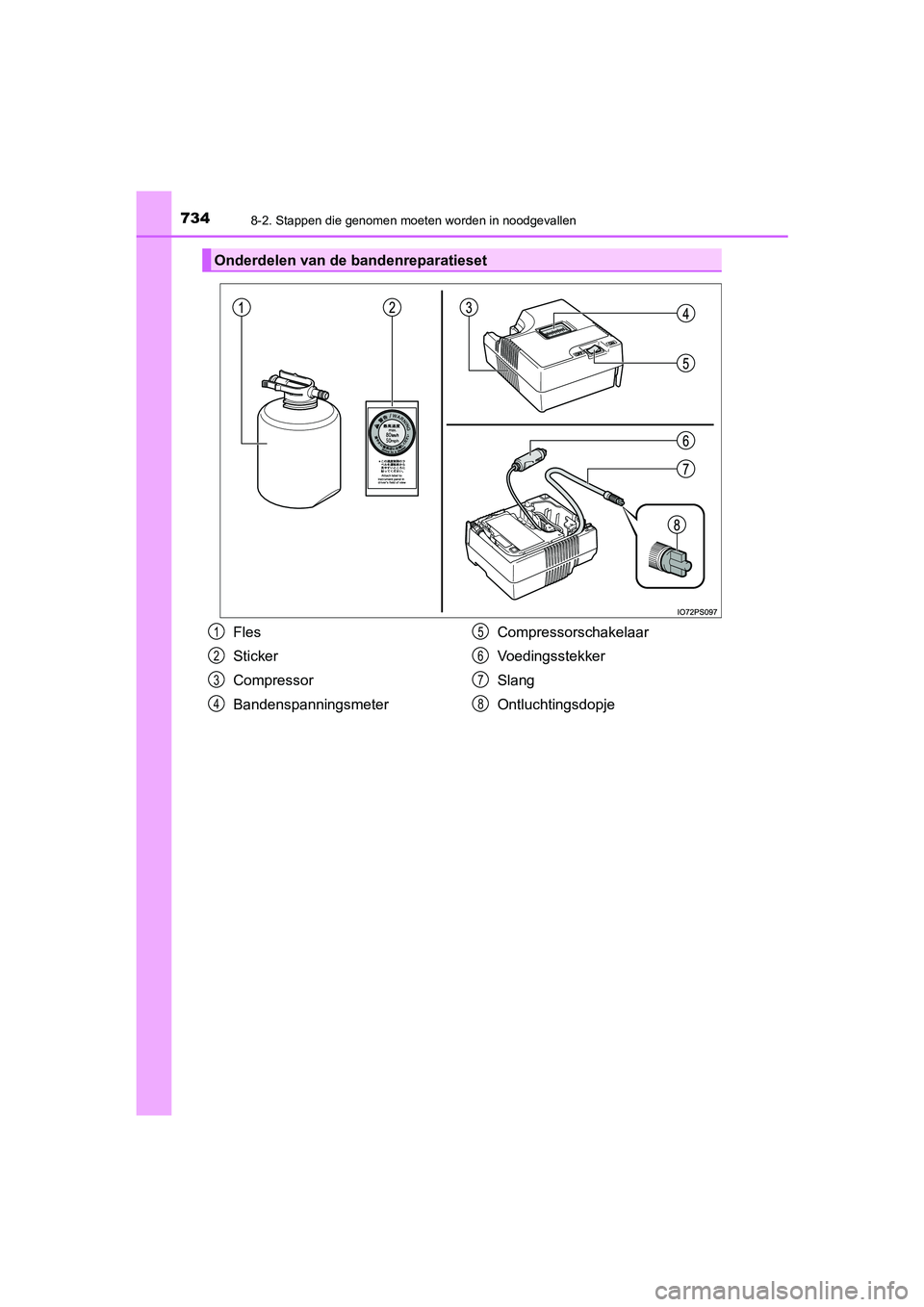

Onderdelen van de bandenreparatieset
Fles
Sticker
Compressor
BandenspanningsmeterCompressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje1
2
3
4
5
6
7
8
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 734 Monday, June 15, 2020 2:28 PM

7358-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen

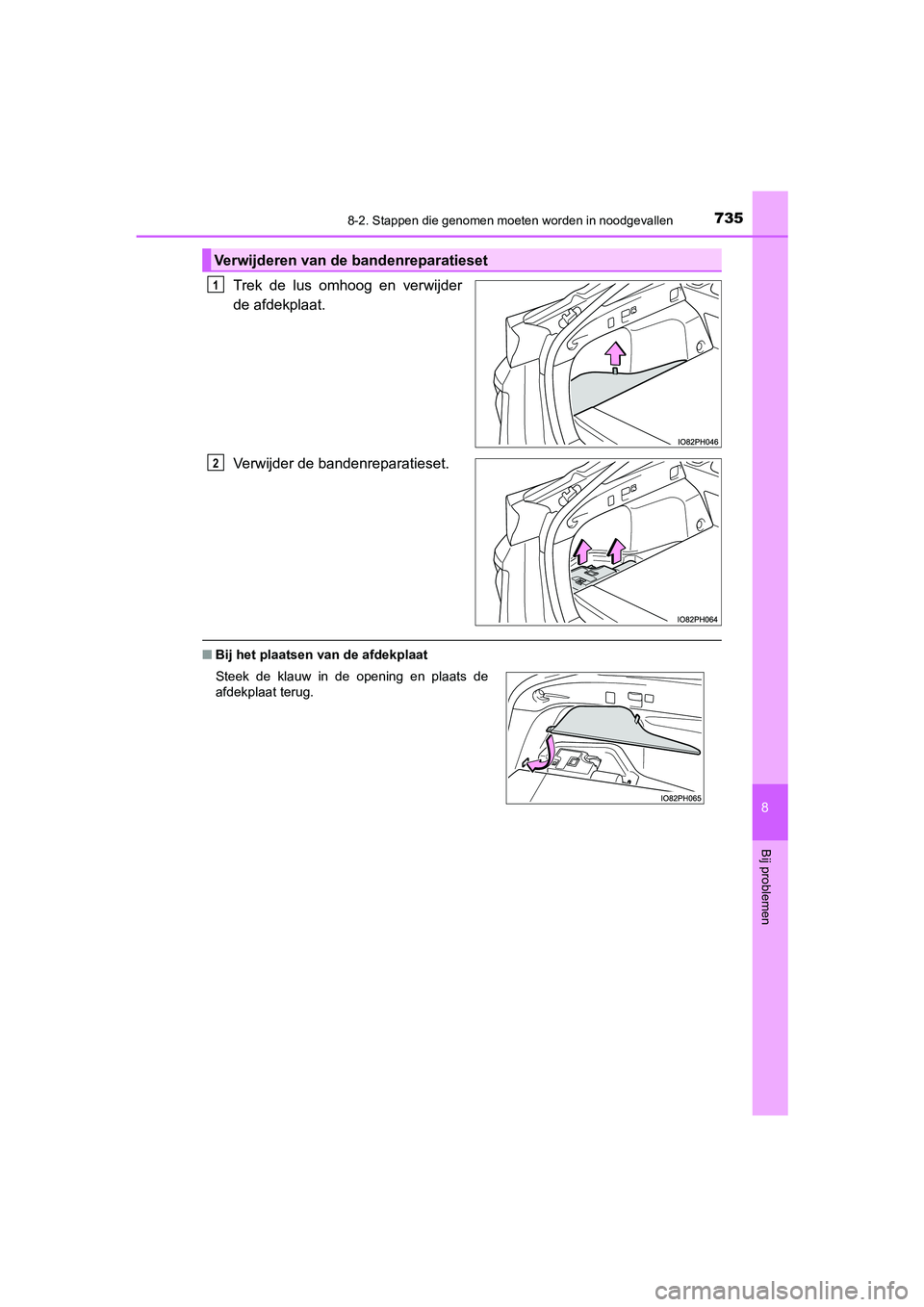

Trek de lus omhoog en verwijder
de afdekplaat.
Verwijder de bandenreparatieset.
■ Bij het plaatsen van de afdekplaat
Verwijderen van de bandenreparatieset
1
2
Steek de klauw in de opening en plaats de
afdekplaat terug.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 735 Monday, June 15, 2020 2:28 PM

7368-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

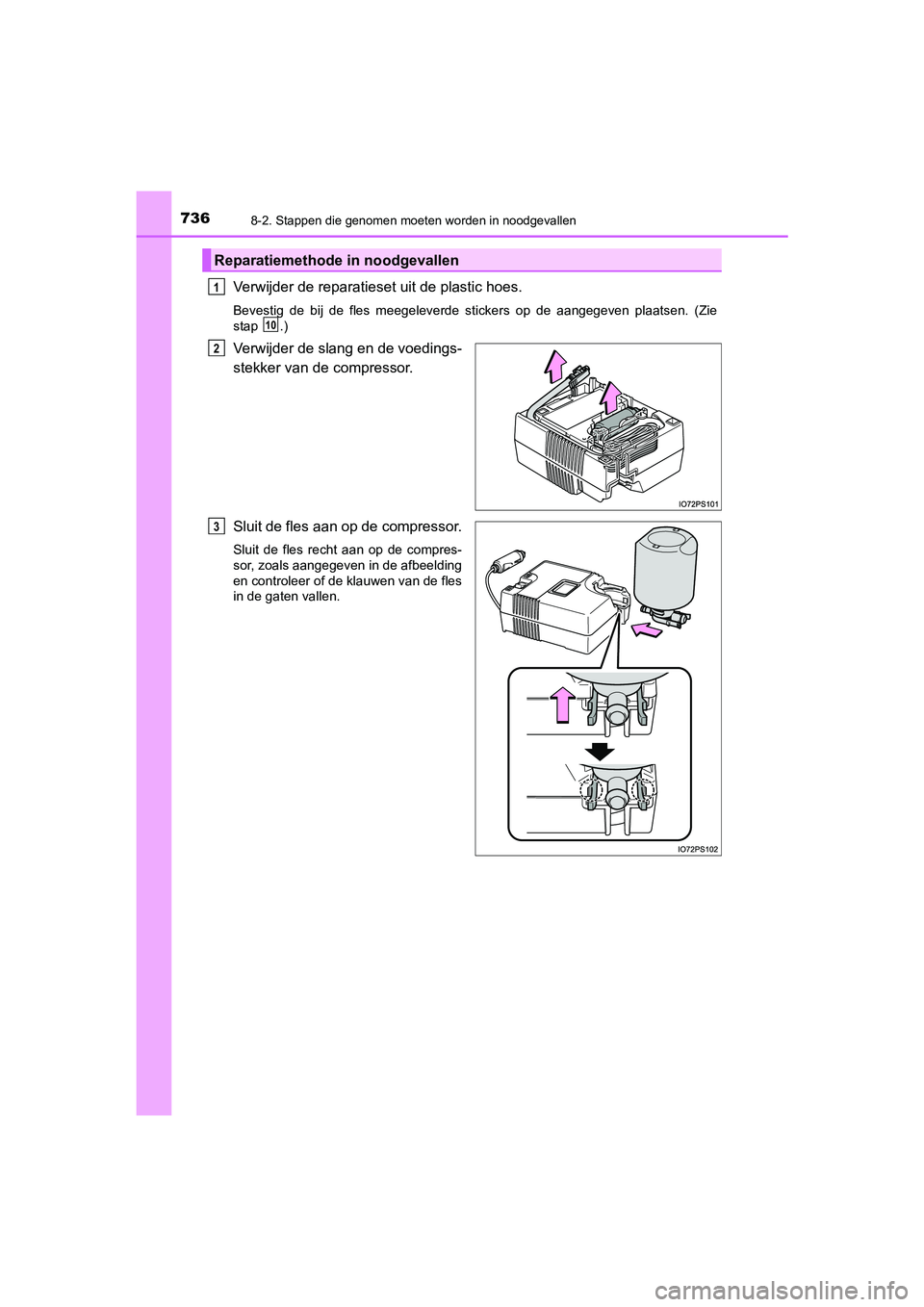

Verwijder de reparatieset uit de plastic hoes.
Bevestig de bij de fles meegeleverde stickers op de aangegeven plaatsen. (Zie
stap .)
Verwijder de slang en de voedings-
stekker van de compressor.
Sluit de fles aan op de compressor.
Sluit de fles recht aan op de compres-
sor, zoals aangegeven in de afbeelding
en controleer of de klauwen van de fles
in de gaten vallen.
Reparatiemethode in noodgevallen
1
10
2
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 736 Monday, June 15, 2020 2:28 PM

7378-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen

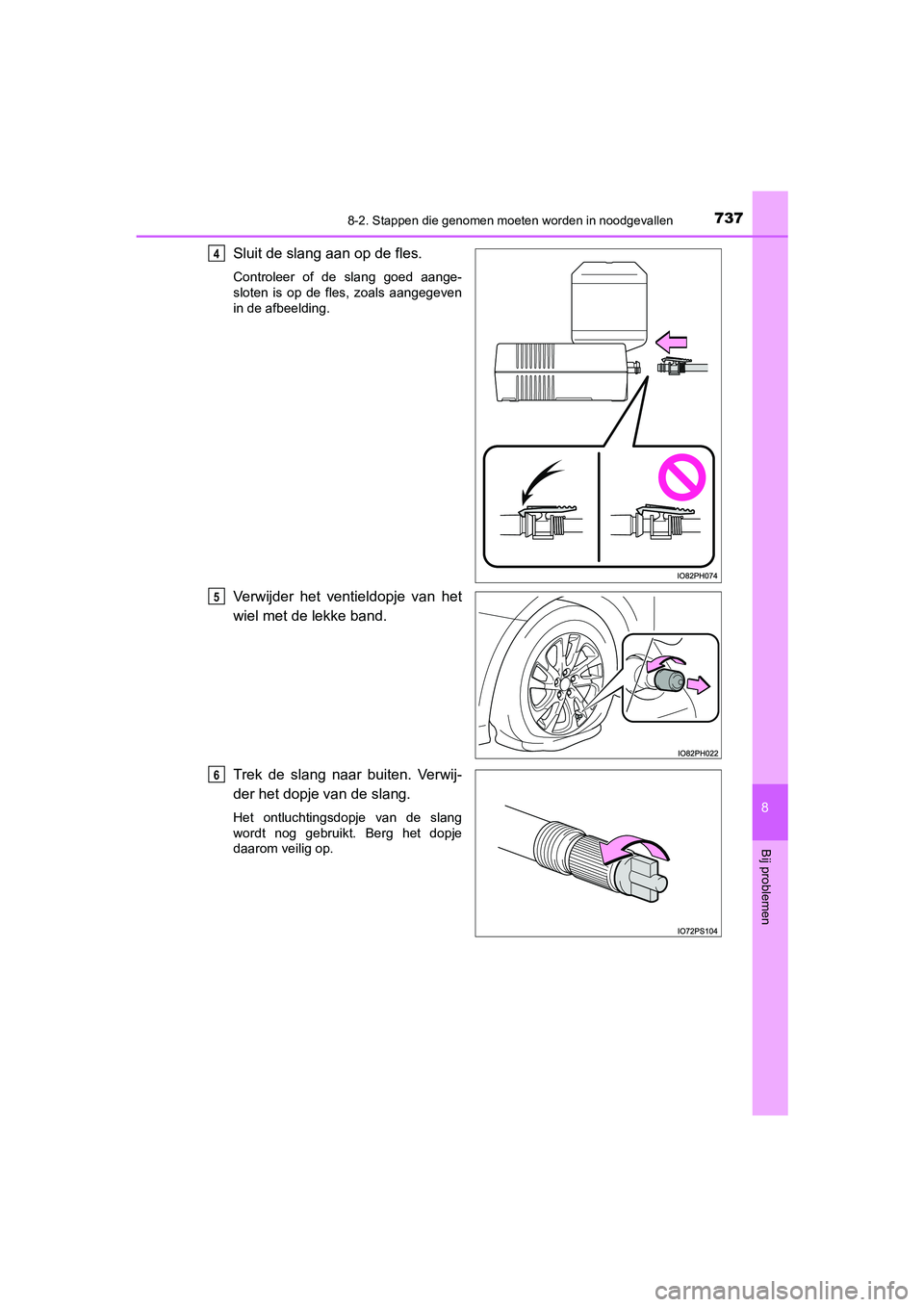

Sluit de slang aan op de fles.
Controleer of de slang goed aange-
sloten is op de fles, zoals aangegeven
in de afbeelding.
Verwijder het ventieldopje van het
wiel met de lekke band.
Trek de slang naar buiten. Verwij-
der het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
4
5
6
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 737 Monday, June 15, 2020 2:28 PM

7388-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

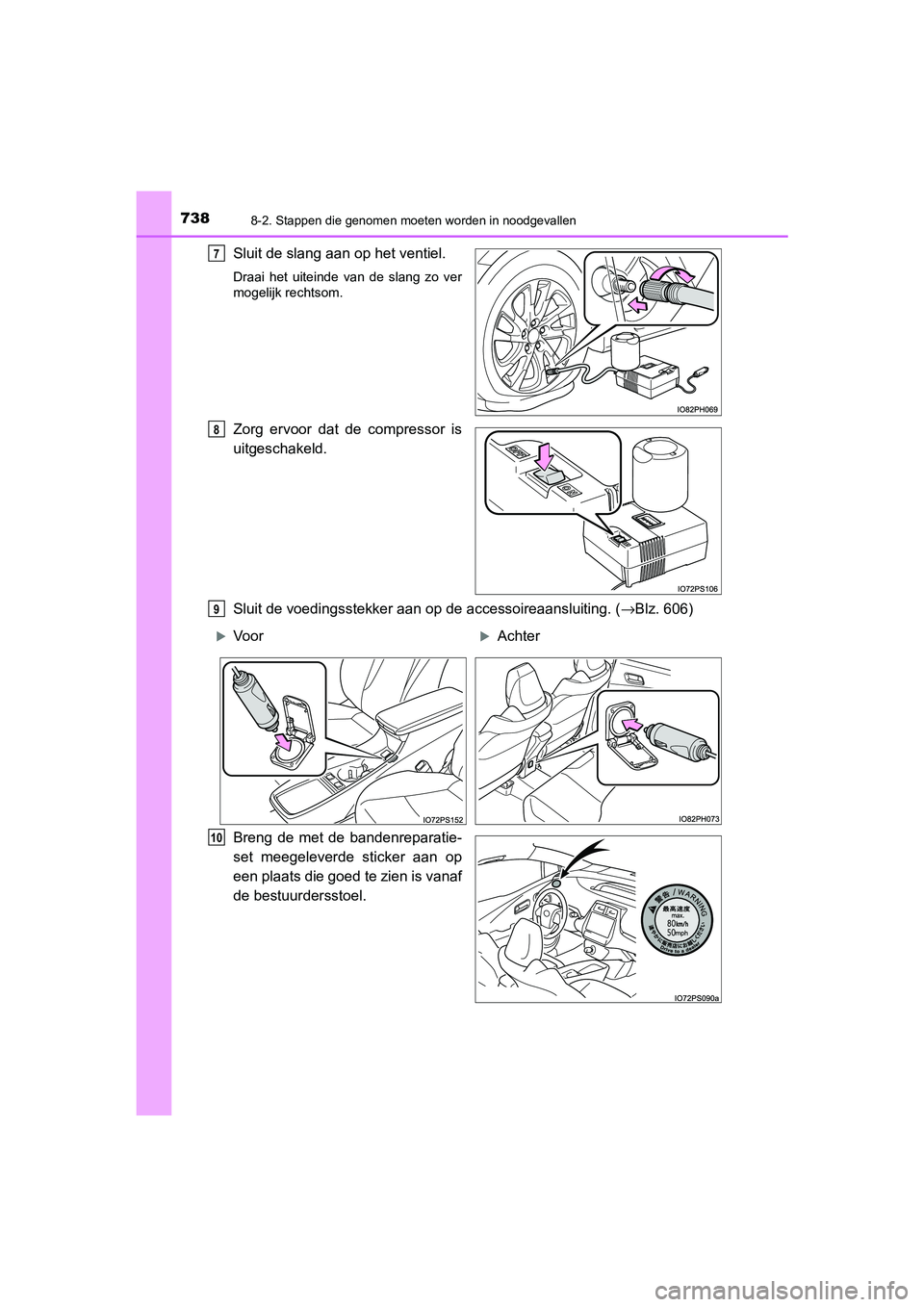

Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
Zorg ervoor dat de compressor is
uitgeschakeld.
Sluit de voedingsstekker aan op de accessoireaansluiting. (→Blz. 606)
Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
7
8
9
VoorAchter
10
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 738 Monday, June 15, 2020 2:28 PM

7398-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen

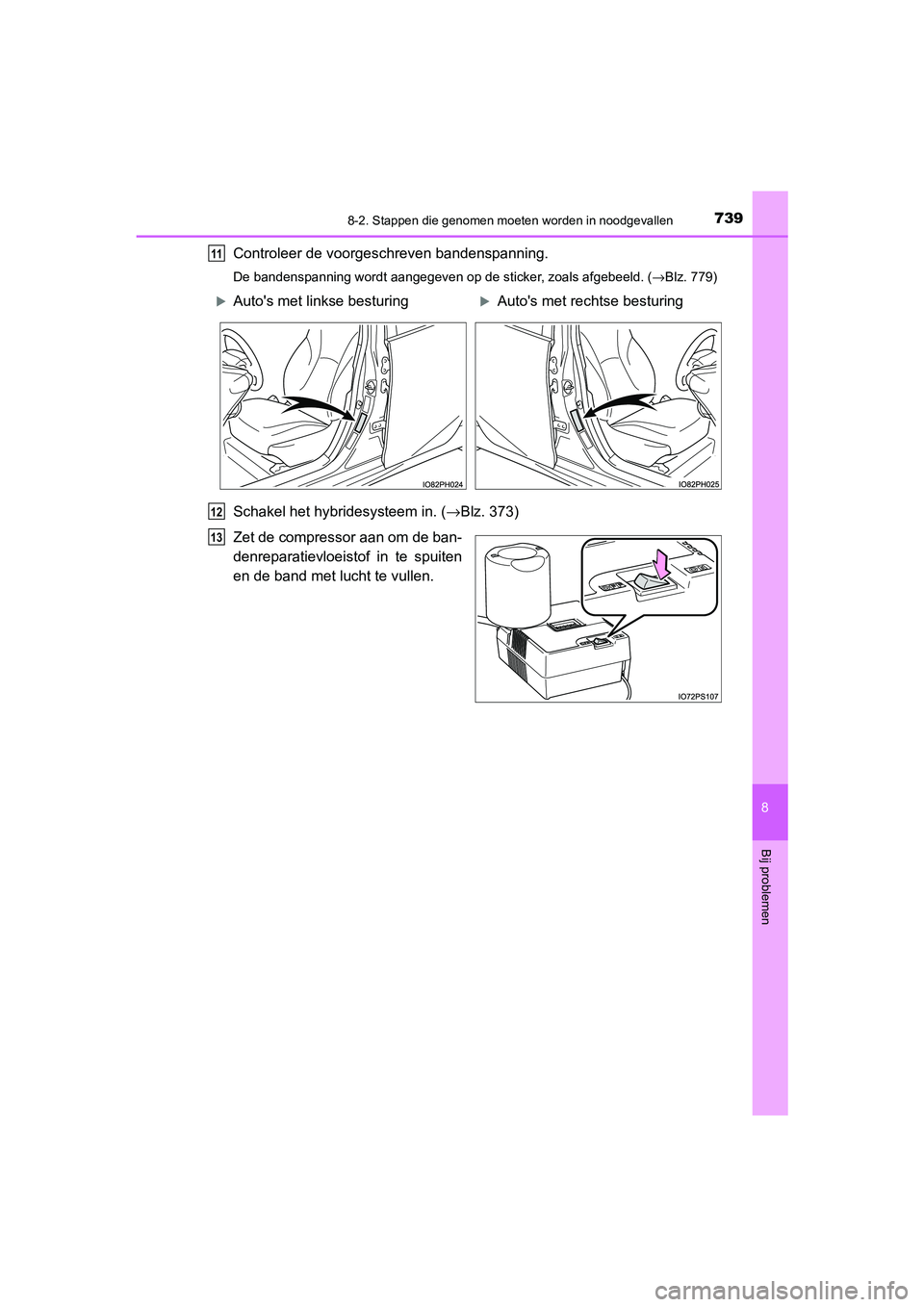

Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld. (→ Blz. 779)
Schakel het hybridesysteem in. (→Blz. 373)
Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
