7408-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

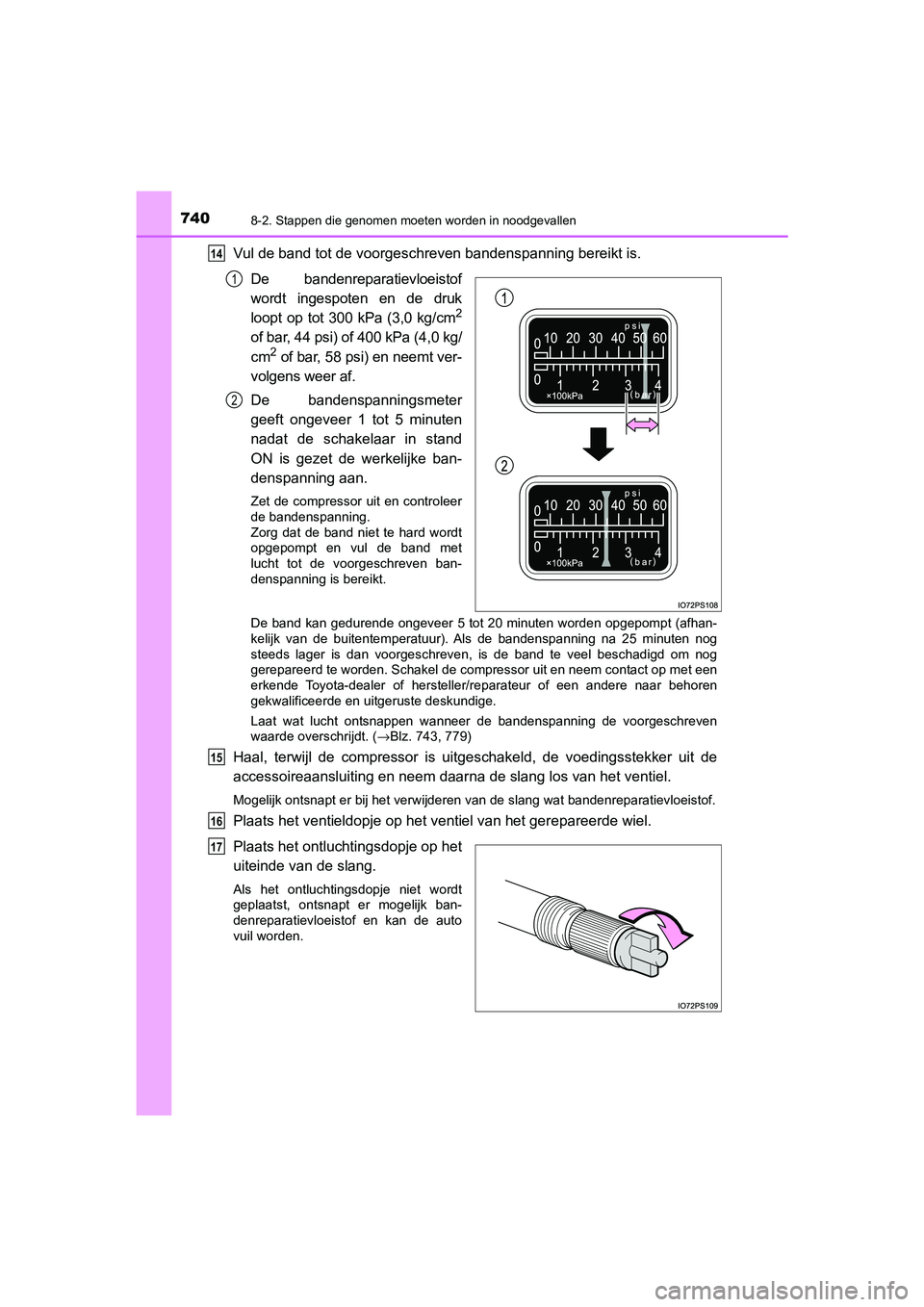

Vul de band tot de voorgeschreven bandenspanning bereikt is.De bandenreparatievloeistof
wordt ingespoten en de druk
loopt op tot 300 kPa (3,0 kg/cm
2
of bar, 44 psi) of 400 kPa (4,0 kg/
cm2 of bar, 58 psi) en neemt ver-
volgens weer af.
De bandenspanningsmeter
geeft ongeveer 1 tot 5 minuten
nadat de schakelaar in stand
ON is gezet de werkelijke ban-
denspanning aan.
Zet de compressor uit en controleer
de bandenspanning.
Zorg dat de band niet te hard wordt
opgepompt en vul de band met
lucht tot de voorgeschreven ban-
denspanning is bereikt.
De band kan gedurende ongeveer 5 tot 20 minuten worden opgepompt (afhan-
kelijk van de buitentemperatuur). Als de bandenspanning na 25 minuten nog
steeds lager is dan voorgeschreven, is de band te veel beschadigd om nog
gerepareerd te worden. Schakel de compressor uit en neem contact op met een
erkende Toyota-dealer of hersteller/ reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Laat wat lucht ontsnappen wanneer de bandenspanning de voorgeschreven
waarde overschrijdt. ( →Blz. 743, 779)
Haal, terwijl de compressor is uitgeschakeld, de voedingsstekker uit de
accessoireaansluiting en neem daarna de slang los van het ventiel.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatievloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk ban-
denreparatievloeistof en kan de auto
vuil worden.
14
1
2
15
16
17
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 740 Monday, June 15, 2020 2:28 PM

7418-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen

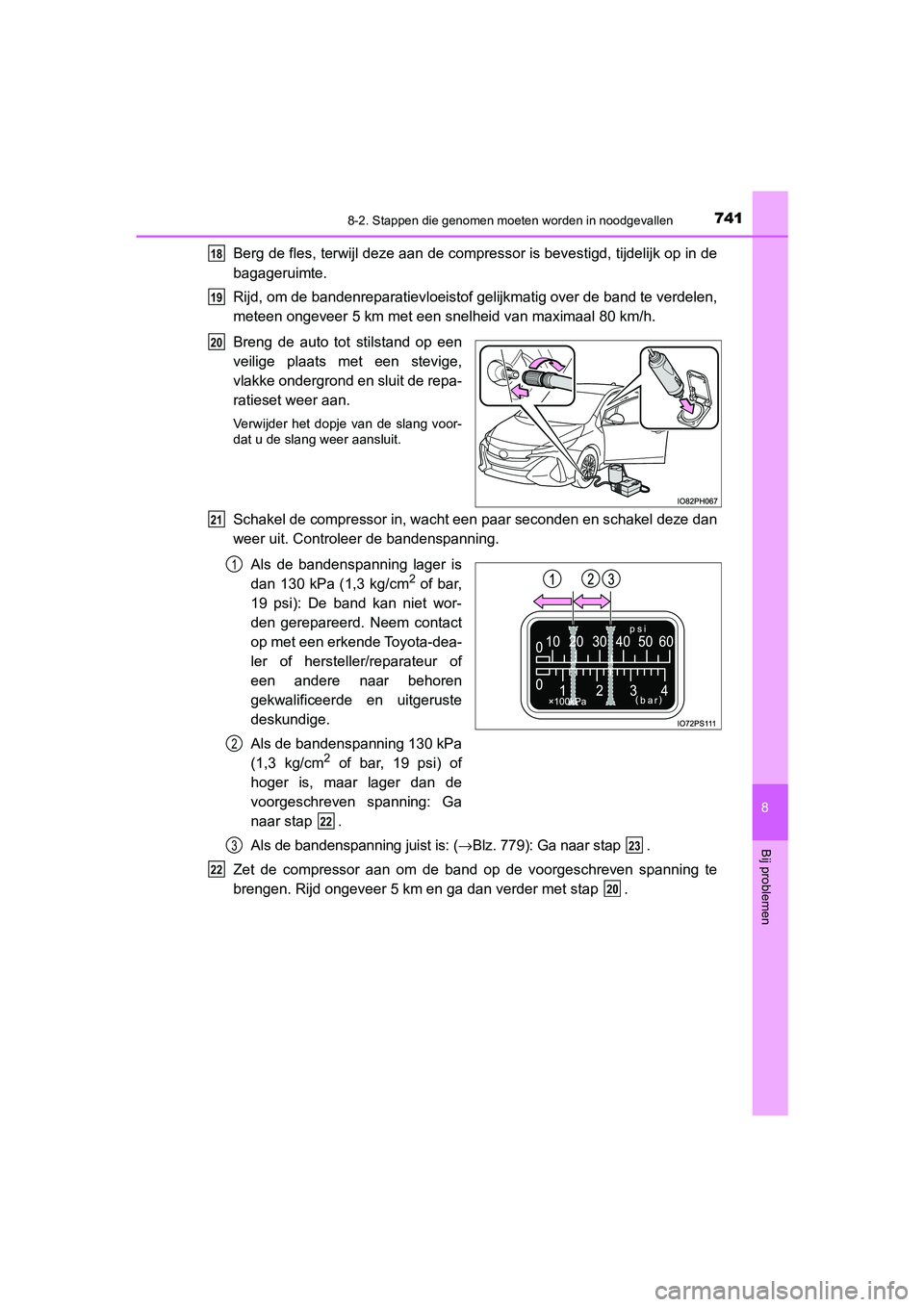

Berg de fles, terwijl deze aan de compressor is bevestigd, tijdelijk op in de
bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te verdelen,
meteen ongeveer 5 km met een snelheid van maximaal 80 km/h.
Breng de auto tot stilstand op een
veilige plaats met een stevige,
vlakke ondergrond en sluit de repa-
ratieset weer aan.
Verwijder het dopje van de slang voor-
dat u de slang weer aansluit.
Schakel de compressor in, wacht een paar seconden en schakel deze dan
weer uit. Controleer de bandenspanning. Als de bandenspanning lager is
dan 130 kPa (1,3 kg/cm
2 of bar,
19 psi): De band kan niet wor-
den gerepareerd. Neem contact
op met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de
voorgeschreven spanning: Ga
naar stap .
Als de bandenspanning juist is: ( →Blz. 779): Ga naar stap .
Zet de compressor aan om de band op de voorgeschreven spanning te
brengen. Rijd ongeveer 5 km en ga dan verder met stap .
18
19
20
21
1
2
22
323
22
20
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 741 Monday, June 15, 2020 2:28 PM

7428-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

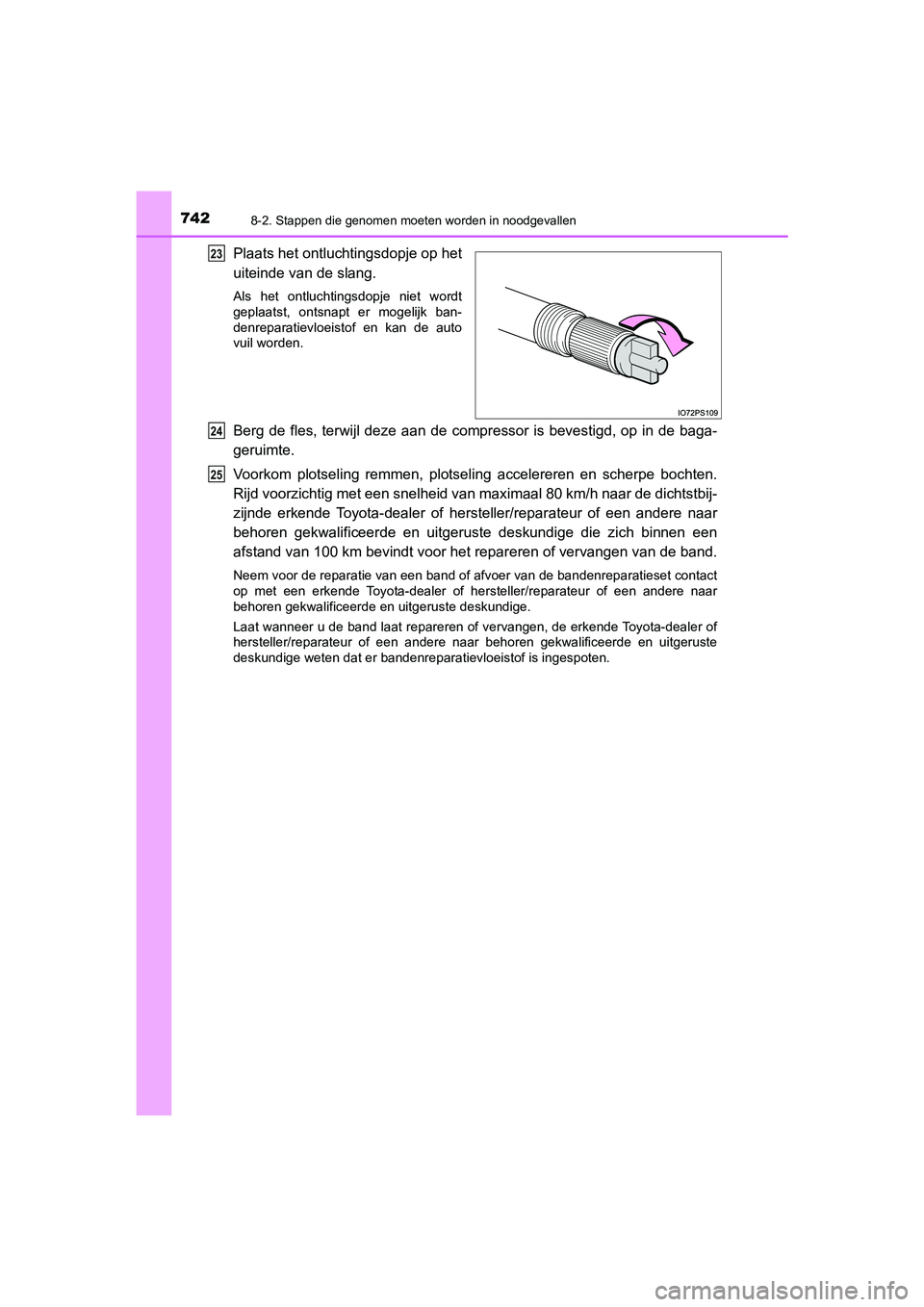

Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk ban-
denreparatievloeistof en kan de auto
vuil worden.
Berg de fles, terwijl deze aan de compressor is bevestigd, op in de baga-
geruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe bochten.
Rijd voorzichtig met een snelheid van maximaal 80 km/h naar de dichtstbij-
zijnde erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige die zich binnen een
afstand van 100 km bevindt voor het repareren of vervangen van de band.
Neem voor de reparatie van een band of af voer van de bandenreparatieset contact
op met een erkende Toyota-dealer of her steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Laat wanneer u de band laat repareren of vervangen, de erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige weten dat er bandenreparatievloeistof is ingespoten.
23
24
25
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 742 Monday, June 15, 2020 2:28 PM

7438-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen

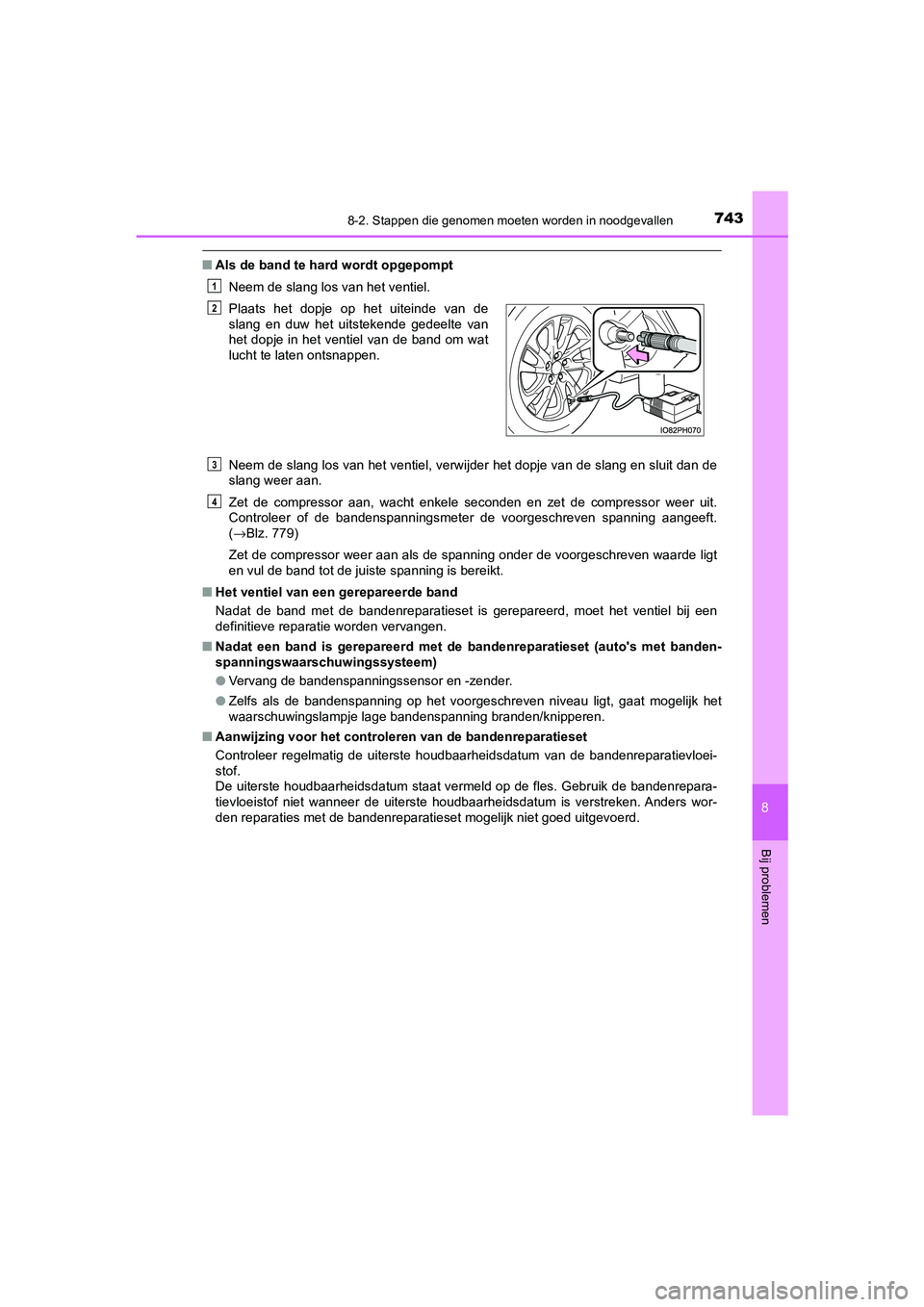

■ Als de band te hard wordt opgepompt
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de slang en sluit dan de
slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor weer uit.
Controleer of de bandenspanningsmeter de voorgeschreven spanning aangeeft.
(→ Blz. 779)
Zet de compressor weer aan als de spanning onder de voorgeschreven waarde ligt
en vul de band tot de juiste spanning is bereikt.
■ Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is gerepareerd, moet het ventiel bij een
definitieve reparatie worden vervangen.
■ Nadat een band is gerepareerd met de bandenreparatieset (auto's met banden-
spanningswaarschuwingssysteem)
● Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspanning branden/knipperen.
■ Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenreparatievloei-
stof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de bandenrepara-
tievloeistof niet wanneer de uiterste houdbaarheidsdatum is verstreken. Anders wor-
den reparaties met de bandenreparatieset mogelijk niet goed uitgevoerd.Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte van
het dopje in het ventiel van de band om wat
lucht te laten ontsnappen.
1
2
3
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 743 Monday, June 15, 2020 2:28 PM

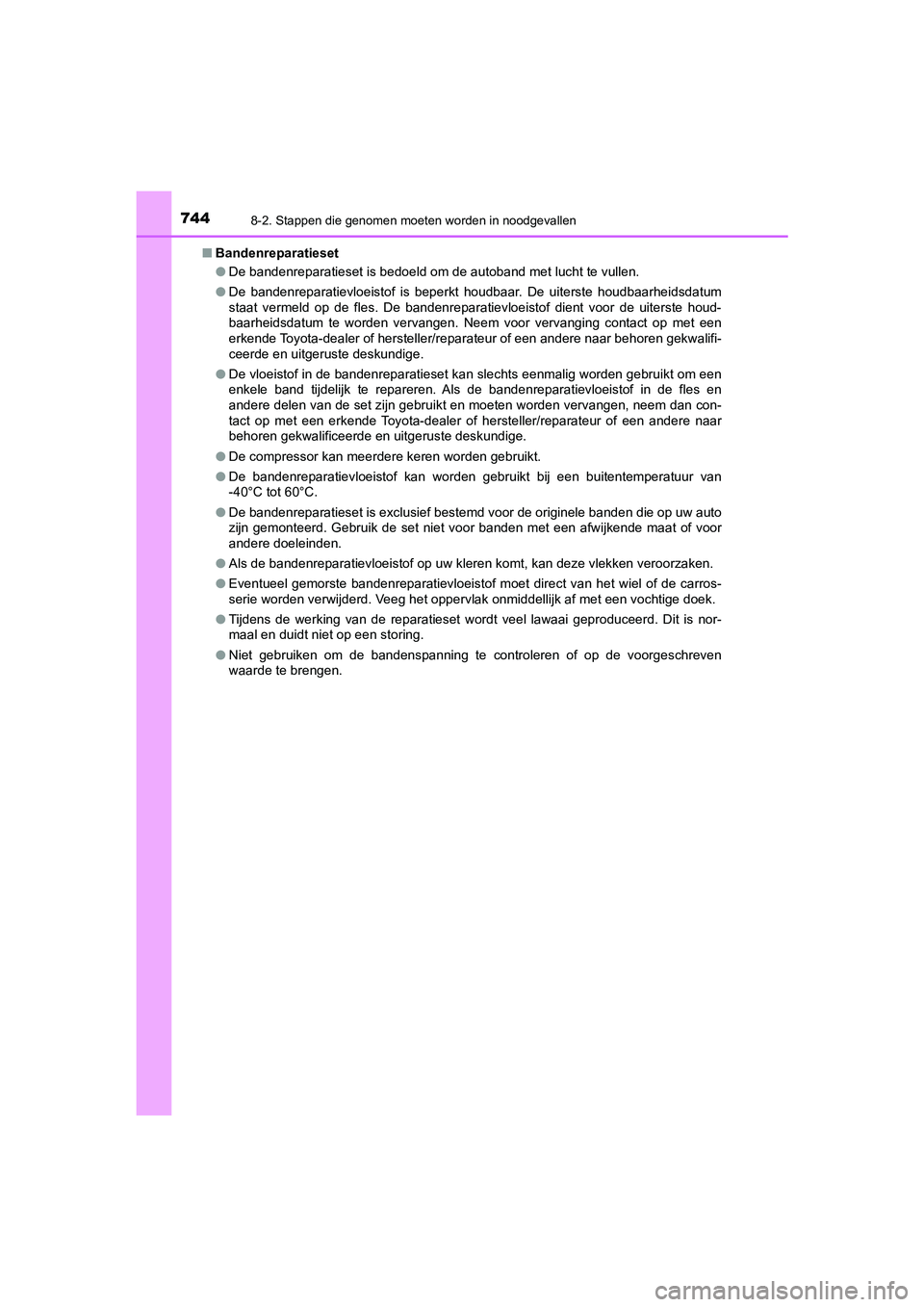

7448-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de autoband met lucht te vullen.
● De bandenreparatievloeistof is beperkt houdbaar. De uiterste houdbaarheidsdatum
staat vermeld op de fles. De bandenreparatievloeistof dient voor de uiterste houd-
baarheidsdatum te worden vervangen. Neem voor vervanging contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Als de bandenreparatievloeistof in de fles en
andere delen van de set zijn gebruikt en moeten worden vervangen, neem dan con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
● De compressor kan meerdere keren worden gebruikt.
● De bandenreparatievloeistof kan worden gebruikt bij een buitentemperatuur van
-40°C tot 60°C.
● De bandenreparatieset is exclusief bestemd voor de originele banden die op uw auto
zijn gemonteerd. Gebruik de set niet voor banden met een afwijkende maat of voor
andere doeleinden.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken veroorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het oppervlak onmiddellijk af met een vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit is nor-
maal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voorgeschreven
waarde te brengen.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 744 Monday, June 15, 2020 2:28 PM

7458-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen
WAARSCHUWING

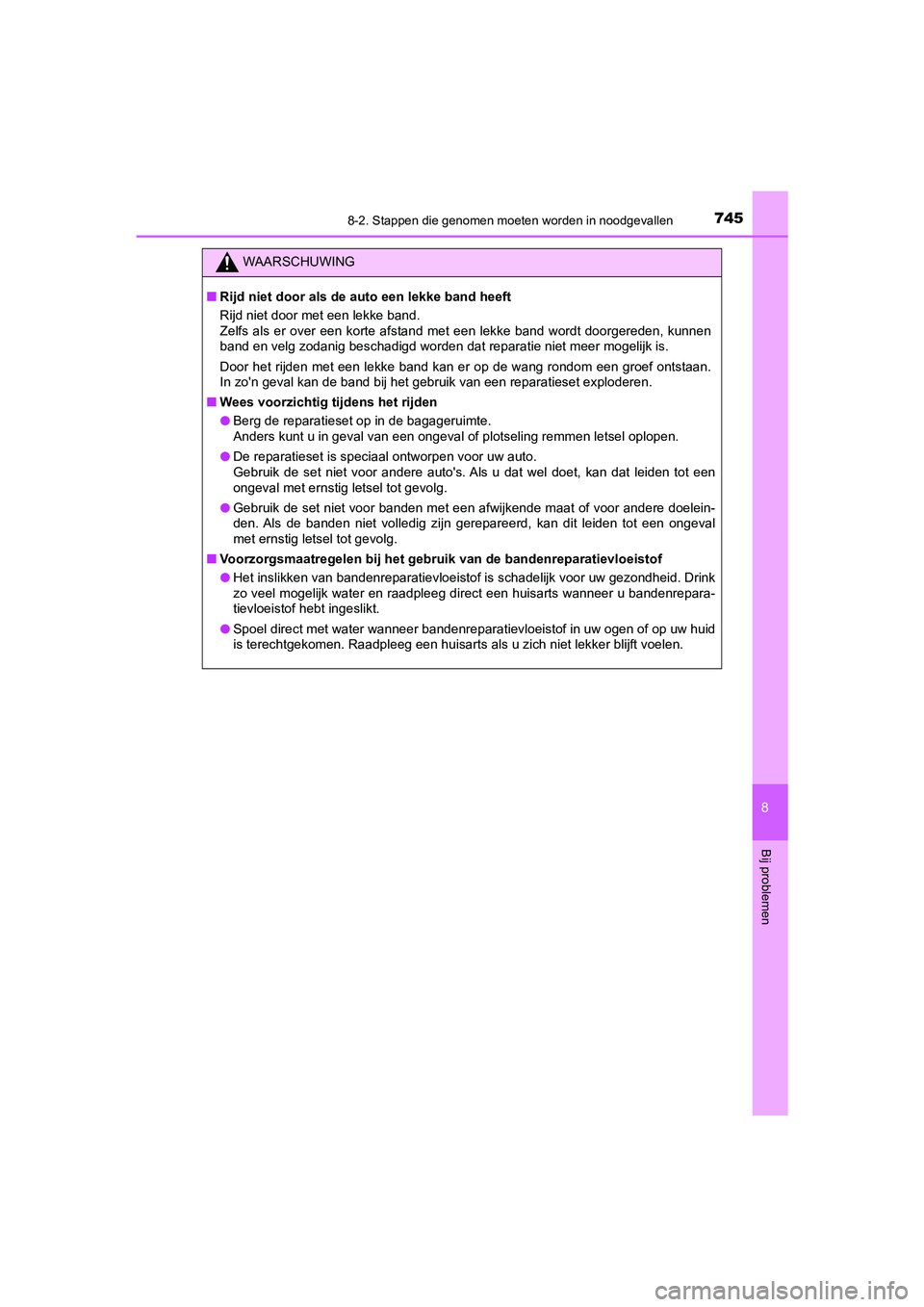

■ Rijd niet door als de auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik van een reparatieset exploderen.
■ Wees voorzichtig tijdens het rijden
● Berg de reparatieset op in de bagageruimte.
Anders kunt u in geval van een ongeval of plotseling remmen letsel oplopen.
● De reparatieset is speciaal ontworpen voor uw auto.
Gebruik de set niet voor andere auto's. Als u dat wel doet, kan dat leiden tot een
ongeval met ernstig letsel tot gevolg.
● Gebruik de set niet voor banden met een afwijkende maat of voor andere doelein-
den. Als de banden niet volledig zijn gerepareerd, kan dit leiden tot een ongeval
met ernstig letsel tot gevolg.
■ Voorzorgsmaatregelen bij het gebruik van de bandenreparatievloeistof
● Het inslikken van bandenreparatievloeistof is schadelijk voor uw gezondheid. Drink
zo veel mogelijk water en raadpleeg direct een huisarts wanneer u bandenrepara-
tievloeistof hebt ingeslikt.
● Spoel direct met water wanneer bandenreparatievloeistof in uw ogen of op uw huid
is terechtgekomen. Raadpleeg een huisarts als u zich niet lekker blijft voelen.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 745 Monday, June 15, 2020 2:28 PM

7468-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
WAARSCHUWING

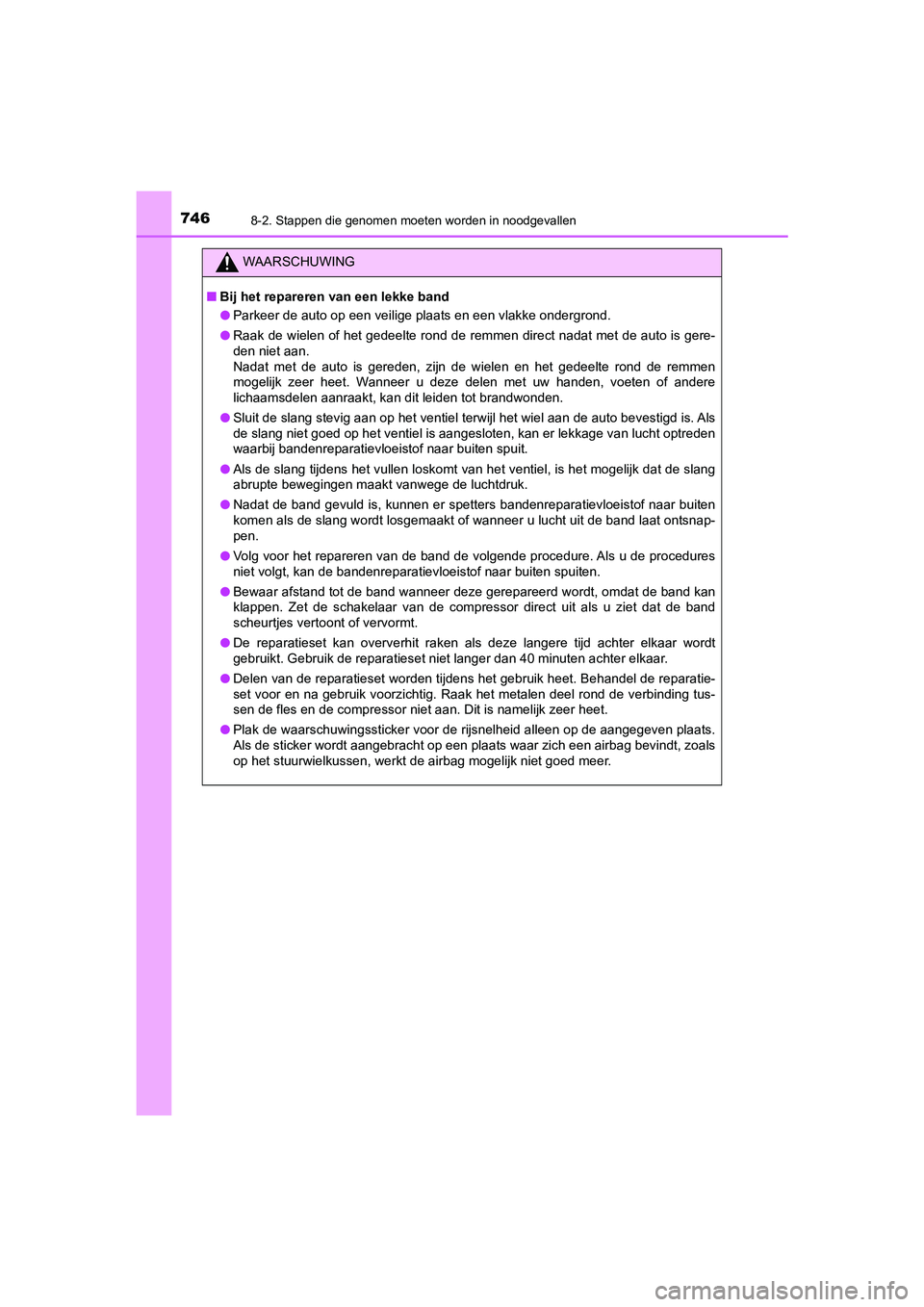

■Bij het repareren van een lekke band
● Parkeer de auto op een veilige plaats en een vlakke ondergrond.
● Raak de wielen of het gedeelte rond de remmen direct nadat met de auto is gere-
den niet aan.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze delen met uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit leiden tot brandwonden.
● Sluit de slang stevig aan op het ventiel terwijl het wiel aan de auto bevestigd is. Als
de slang niet goed op het ventiel is aangesloten, kan er lekkage van lucht optreden
waarbij bandenreparatievloeistof naar buiten spuit.
● Als de slang tijdens het vullen loskomt van het ventiel, is het mogelijk dat de slang
abrupte bewegingen maakt vanwege de luchtdruk.
● Nadat de band gevuld is, kunnen er spetters bandenreparatievloeistof naar buiten
komen als de slang wordt losgemaakt of wanneer u lucht uit de band laat ontsnap-
pen.
● Volg voor het repareren van de band de volgende procedure. Als u de procedures
niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
● Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de band kan
klappen. Zet de schakelaar van de compressor direct uit als u ziet dat de band
scheurtjes vertoont of vervormt.
● De reparatieset kan oververhit raken als deze langere tijd achter elkaar wordt
gebruikt. Gebruik de reparatieset niet langer dan 40 minuten achter elkaar.
● Delen van de reparatieset worden tijdens het gebruik heet. Behandel de reparatie-
set voor en na gebruik voorzichtig. Raak het metalen deel rond de verbinding tus-
sen de fles en de compressor niet aan. Dit is namelijk zeer heet.
● Plak de waarschuwingssticker voor de rijsnelheid alleen op de aangegeven plaats.
Als de sticker wordt aangebracht op een plaats waar zich een airbag bevindt, zoals
op het stuurwielkussen, werkt de airbag mogelijk niet goed meer.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 746 Monday, June 15, 2020 2:28 PM

7478-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen
WAARSCHUWING

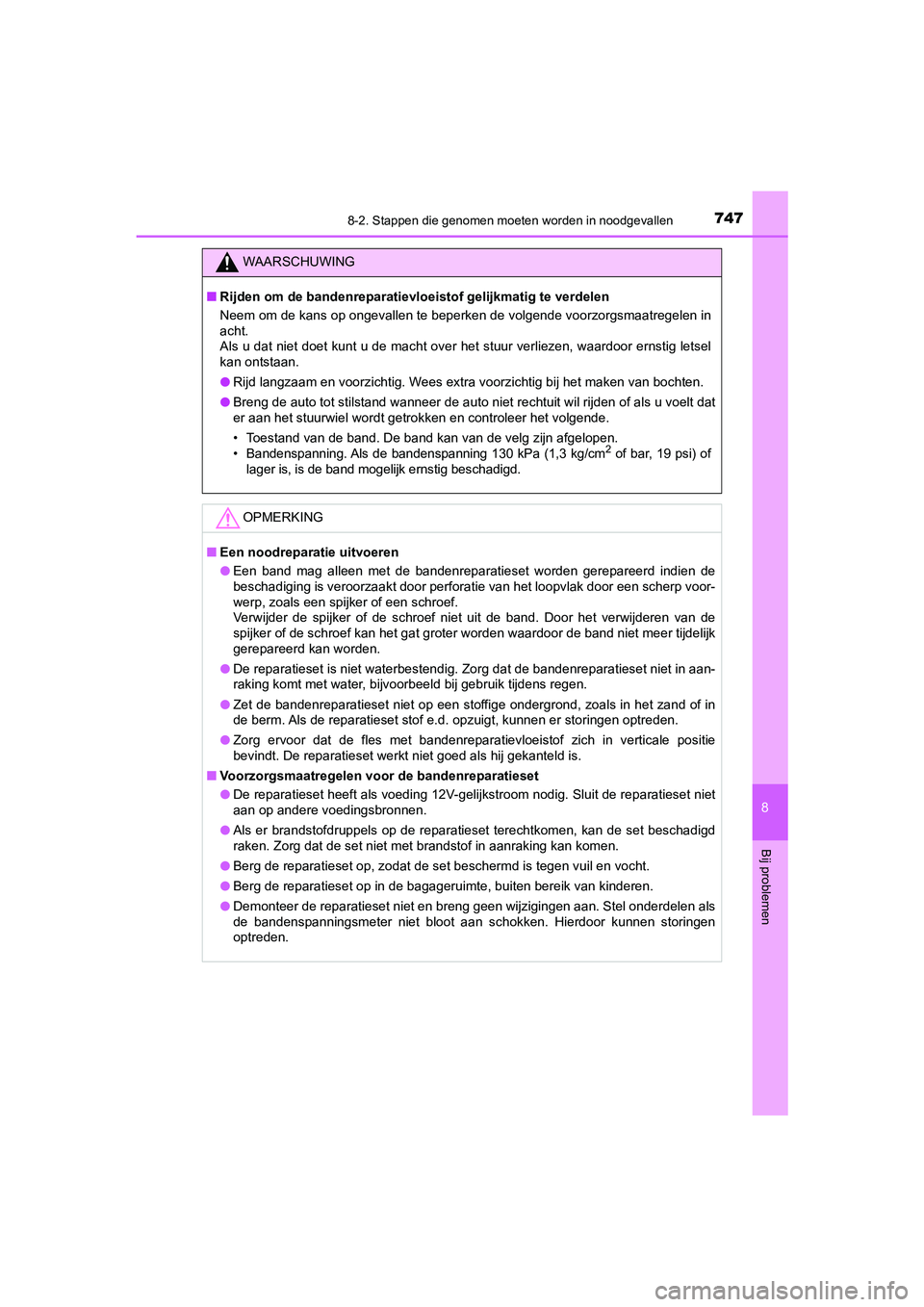

■ Rijden om de bandenreparatievlo eistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het maken van bochten.
● Breng de auto tot stilstand wanneer de auto niet rechtuit wil rijden of als u voelt dat
er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
lager is, is de band mogelijk ernstig beschadigd.
OPMERKING
■ Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareerd indien de
beschadiging is veroorzaakt door perforatie van het loopvlak door een scherp voor-
werp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen van de
spijker of de schroef kan het gat groter worden waardoor de band niet meer tijdelijk
gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenreparatieset niet in aan-
raking komt met water, bijvoorbeeld bij gebruik tijdens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoals in het zand of in
de berm. Als de reparatieset stof e.d. opzuigt, kunnen er storingen optreden.
● Zorg ervoor dat de fles met bandenreparatievloeistof zich in verticale positie
bevindt. De reparatieset werkt niet goed als hij gekanteld is.
■ Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de reparatieset niet
aan op andere voedingsbronnen.
● Als er brandstofdruppels op de reparatieset terechtkomen, kan de set beschadigd
raken. Zorg dat de set niet met brandstof in aanraking kan komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de bagageruimte, buiten bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel onderdelen als
de bandenspanningsmeter niet bloot aan schokken. Hierdoor kunnen storingen
optreden.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 747 Monday, June 15, 2020 2:28 PM

7488-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

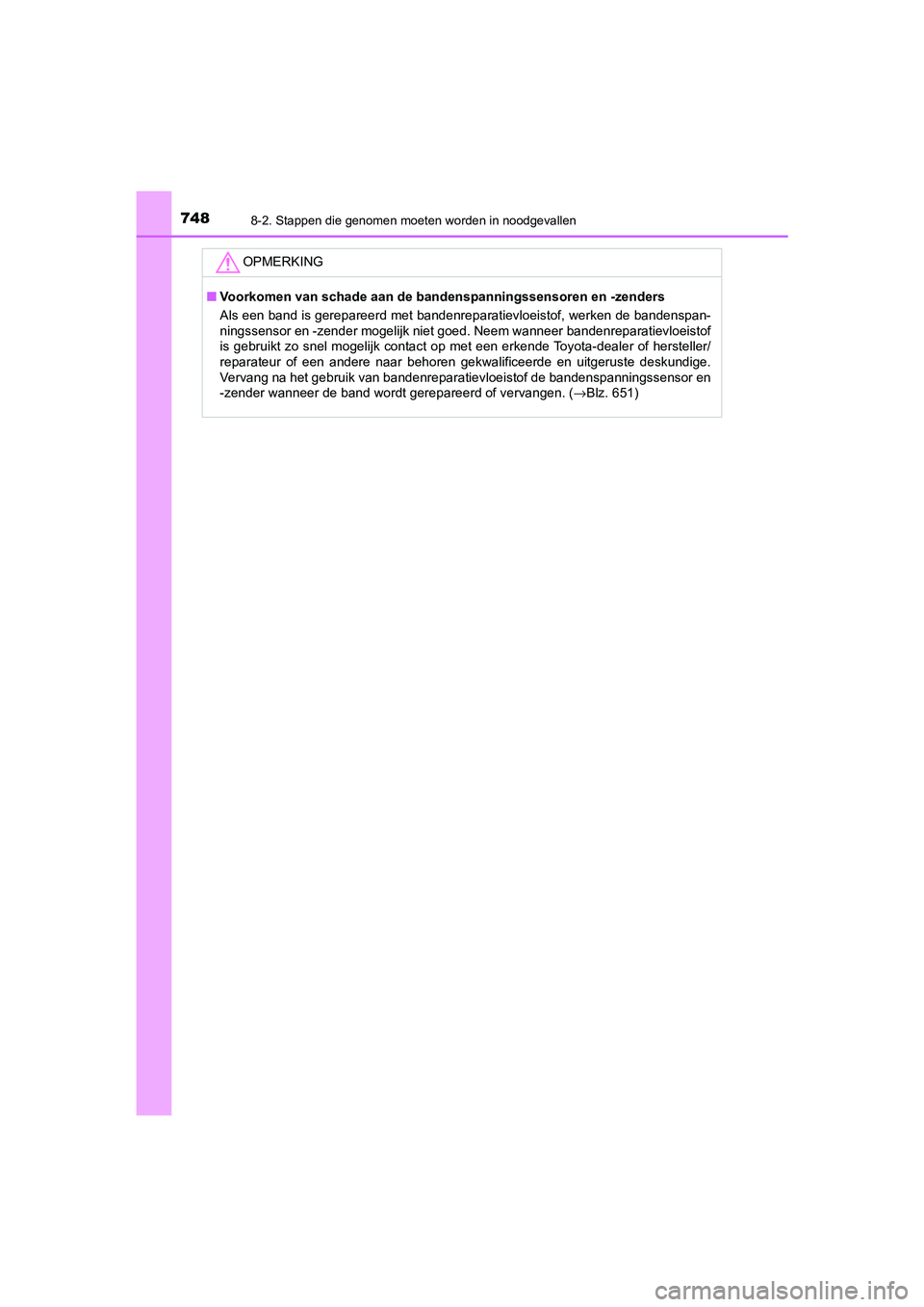

OPMERKING
■Voorkomen van schade aan de band enspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet goed. Neem wanneer bandenreparatievloeistof
is gebruikt zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Vervang na het gebruik van bandenreparatievloeistof de bandenspanningssensor en
-zender wanneer de band wordt gerepareerd of vervangen. ( →Blz. 651)
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 748 Monday, June 15, 2020 2:28 PM

7498-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
8
Bij problemen

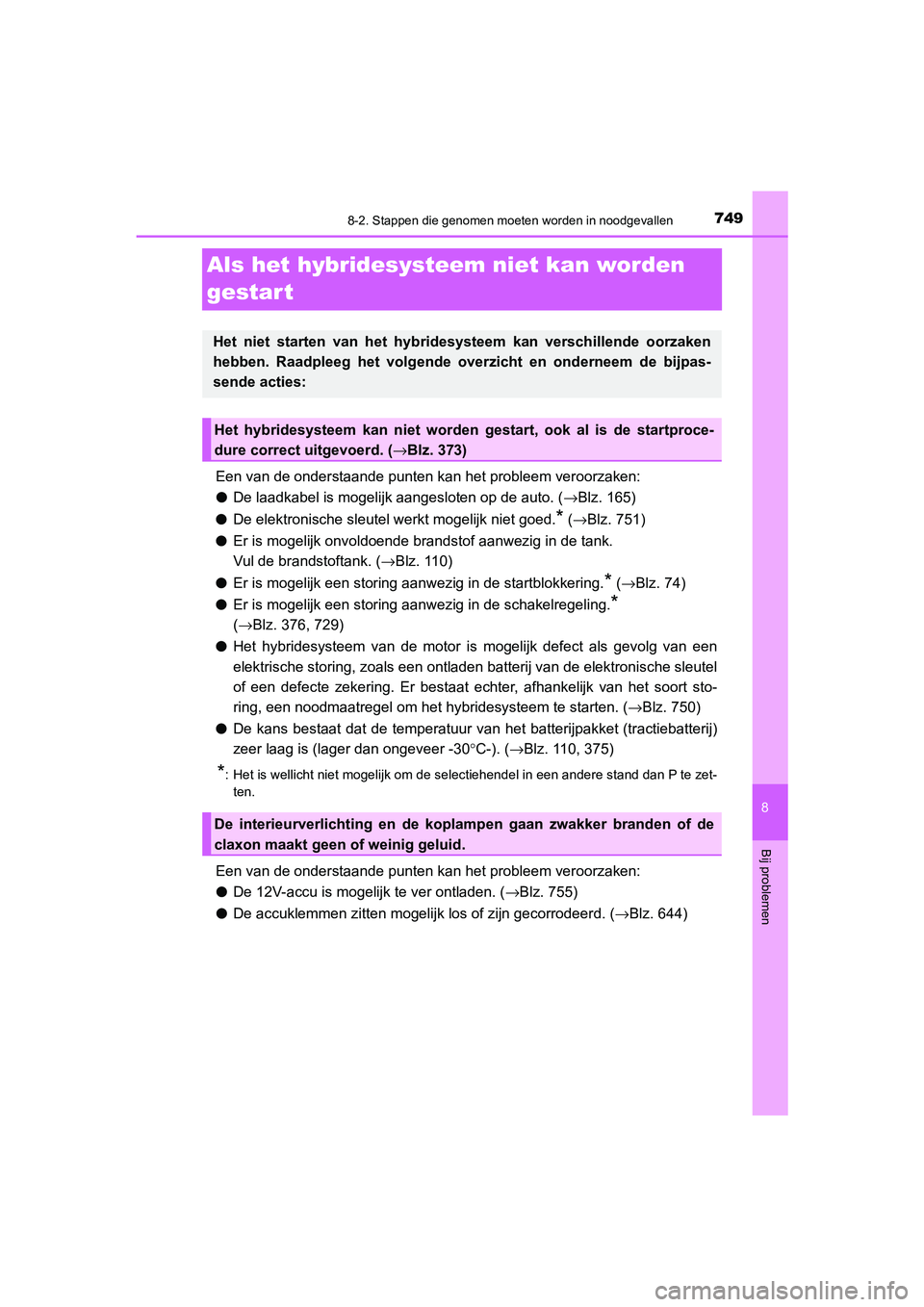

Als het hybridesyste em niet kan worden
gestar t
Een van de onderstaande punten kan het probleem veroorzaken:
● De laadkabel is mogelijk aangesloten op de auto. ( →Blz. 165)
● De elektronische sleutel werkt mogelijk niet goed.
* (→Blz. 751)
● Er is mogelijk onvoldoende brandstof aanwezig in de tank.
Vul de brandstoftank. ( →Blz. 110)
● Er is mogelijk een storing aanwezig in de startblokkering.
* (→Blz. 74)
● Er is mogelijk een storing aanwezig in de schakelregeling.
*
( →Blz. 376, 729)
● Het hybridesysteem van de motor is mogelijk defect als gevolg van een
elektrische storing, zoals een ontladen batterij van de elektronische sl\
eutel
of een defecte zekering. Er bestaat echter, afhankelijk van het soort sto-
ring, een noodmaatregel om het hybridesysteem te starten. ( →Blz. 750)
● De kans bestaat dat de temperatuur van het batterijpakket (tractiebatterij)
zeer laag is (lager dan ongeveer -30° C-). (→Blz. 110, 375)
*: Het is wellicht niet mogelijk om de selectiehendel in een andere stand dan P te zet-
ten.
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is mogelijk te ver ontladen. ( →Blz. 755)
● De accuklemmen zitten mogelijk los of zijn gecorrodeerd. ( →Blz. 644)
Het niet starten van het hybridesysteem kan verschillende oorzaken
hebben. Raadpleeg het volgende overzicht en onderneem de bijpas-
sende acties:
Het hybridesysteem kan niet worden g estart, ook al is de startproce-
dure correct uitgevoerd. ( →Blz. 373)
De interieurverlichting en de koplampen gaan zwakker branden of de
claxon maakt geen of weinig geluid.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 749 Monday, June 15, 2020 2:28 PM
