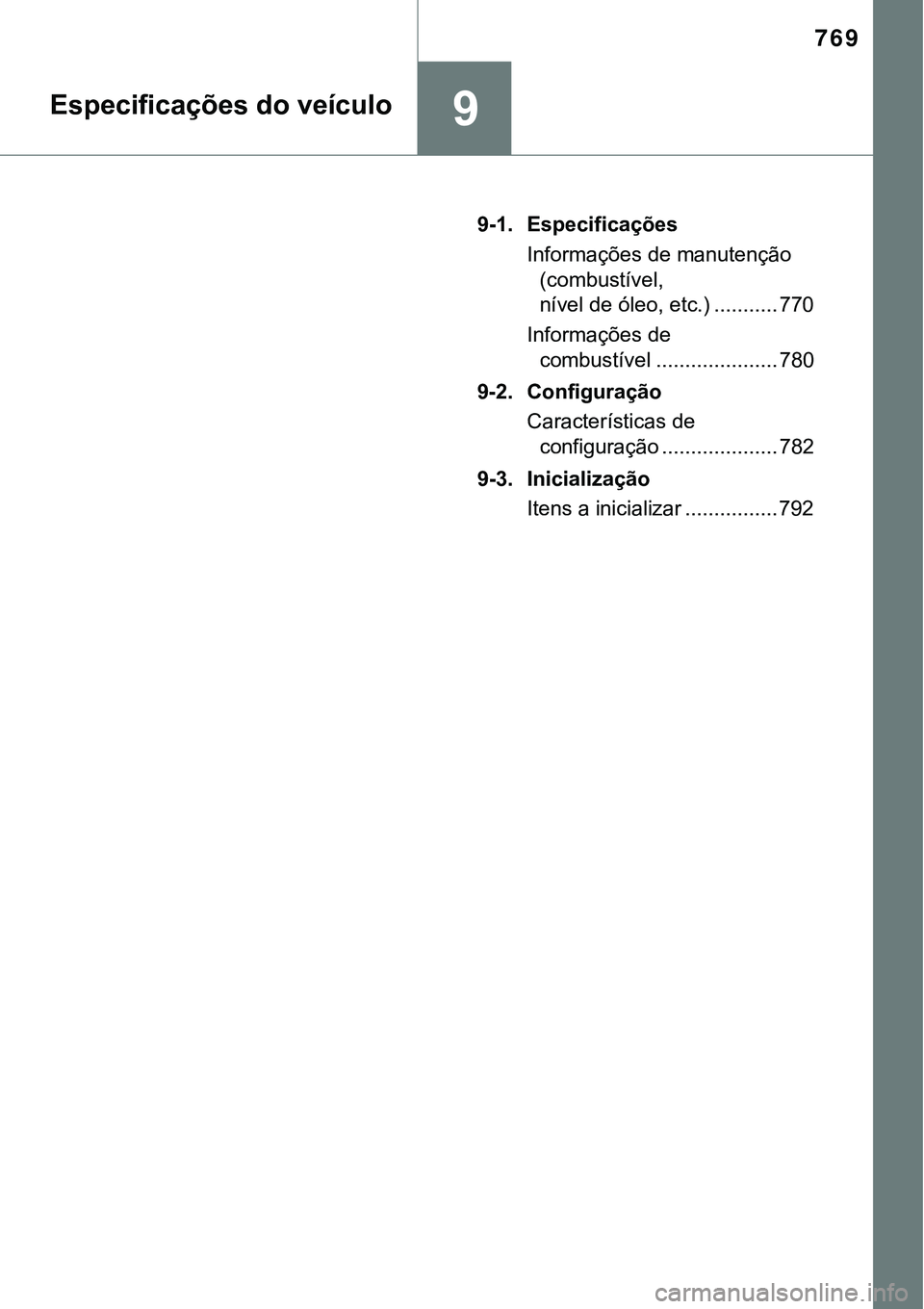

769
9Especificações do veículo
9-1. Especificações
Informações de manutenção
(combustível,
nível de óleo, etc.) ........... 770
Informações de
combustível ..................... 780
9-2. Configuração
Características de
configuração .................... 782
9-3. Inicialização
Itens a inicializar ................ 792

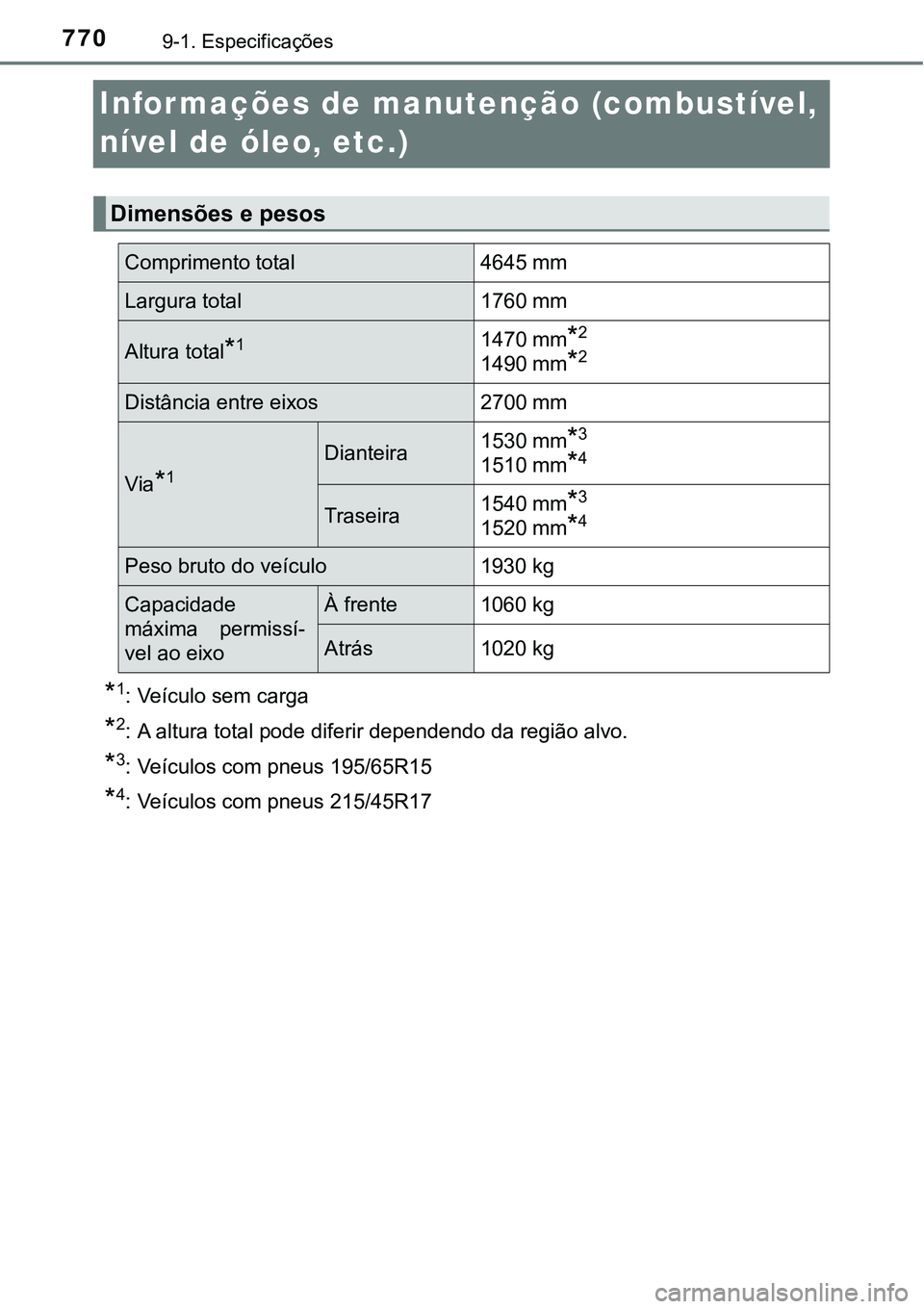

7709-1. Especificações
Informações de manutenção (combustível,
nível de óleo, etc.)
*1: Veículo sem carga
*2: A altura total pode diferir dependendo da região alvo.
*3: Veículos com pneus 195/65R15
*4: Veículos com pneus 215/45R17
Dimensões e pesos
Comprimento total4645 mm
Largura total1760 mm
Altura total*11470 mm*2
1490 mm*2
Distância entre eixos2700 mm
Via*1
Dianteira1530 mm*3
1510 mm*4
Traseira1540 mm*3
1520 mm*4
Peso bruto do veículo1930 kg
Capacidade
máxima permissí-
vel ao eixoÀ frente1060 kg
Atrás1020 kg

7719-1. Especificações
9
Especificações do veículo

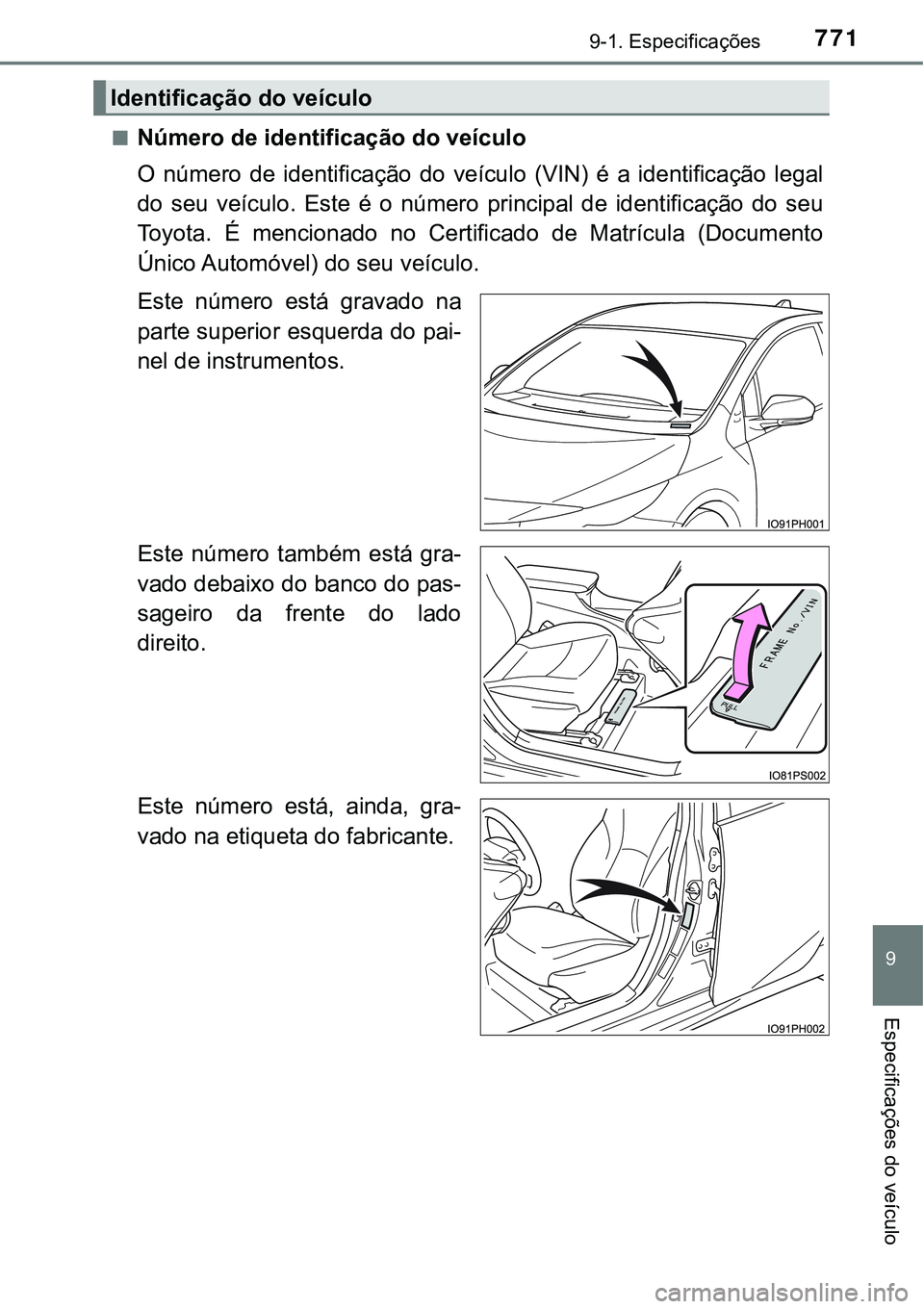

■Número de identificação do veículo
O número de identificação do veículo (VIN) é a identificação legal
do seu veículo. Este é o número principal de identificação do seu
Toyota. É mencionado no Certificado de Matrícula (Documento
Único Automóvel) do seu veículo.
Este número está gravado na
parte superior esquerda do pai-
nel de instrumentos.
Este número também está gra-
vado debaixo do banco do pas-
sageiro da frente do lado
direito.
Este número está, ainda, gra-
vado na etiqueta do fabricante.
Identificação do veículo

7729-1. Especificações

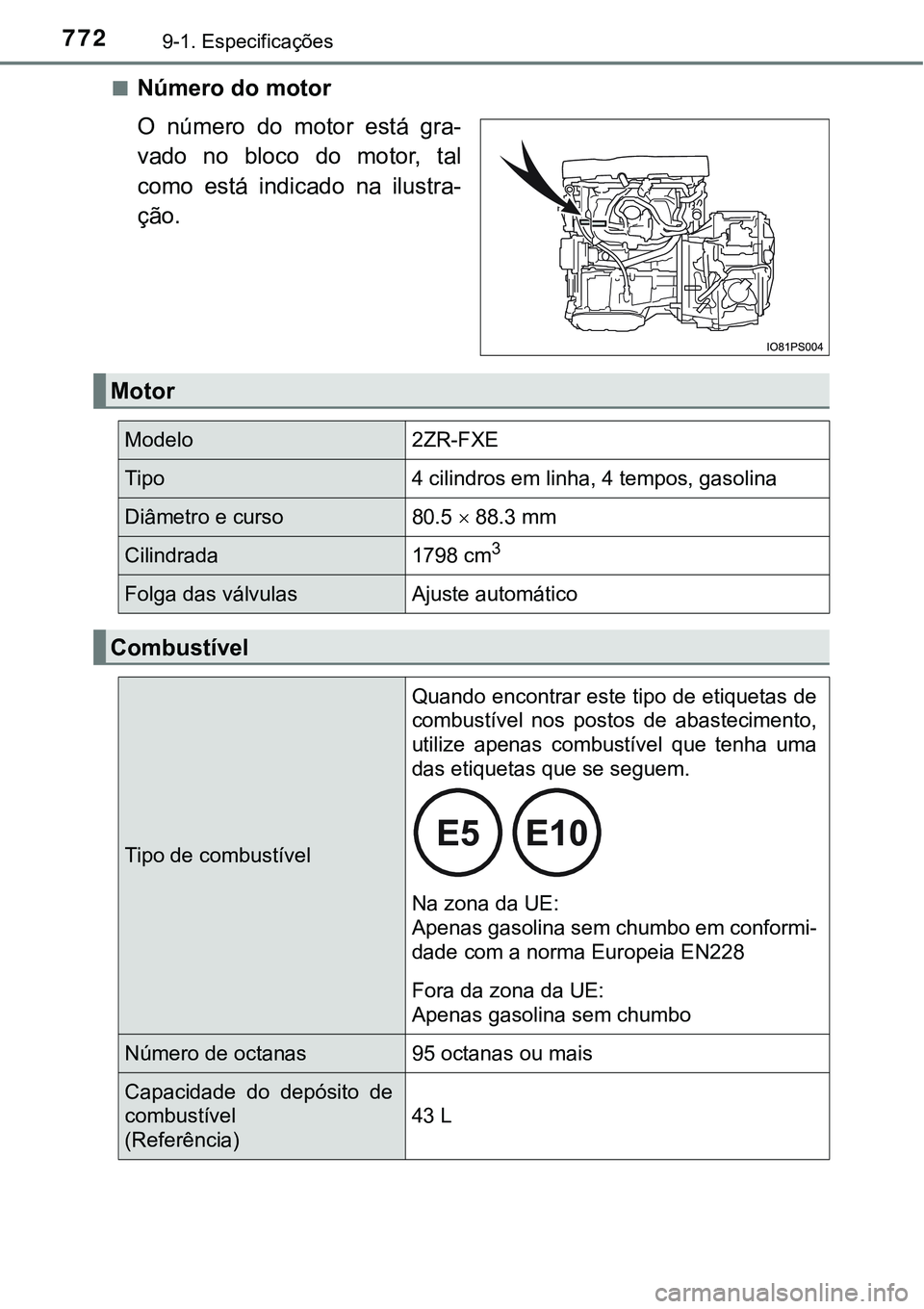

■Número do motor
O número do motor está gra-
vado no bloco do motor, tal
como está indicado na ilustra-
ção.
Motor
Modelo2ZR-FXE
Tipo4 cilindros em linha, 4 tempos, gasolina
Diâmetro e curso80.5  88.3 mm
Cilindrada1798 cm3
Folga das válvulasAjuste automático
Combustível
Tipo de combustível
Quando encontrar este tipo de etiquetas de
combustível nos postos de abastecimento,
utilize apenas combustível que tenha uma
das etiquetas que se seguem.

Na zona da UE:
Apenas gasolina sem chumbo em conformi-
dade com a norma Europeia EN228
Fora da zona da UE:
Apenas gasolina sem chumbo
Número de octanas95 octanas ou mais
Capacidade do depósito de
combustível
(Referência)
43 L

7739-1. Especificações
9
Especificações do veículo

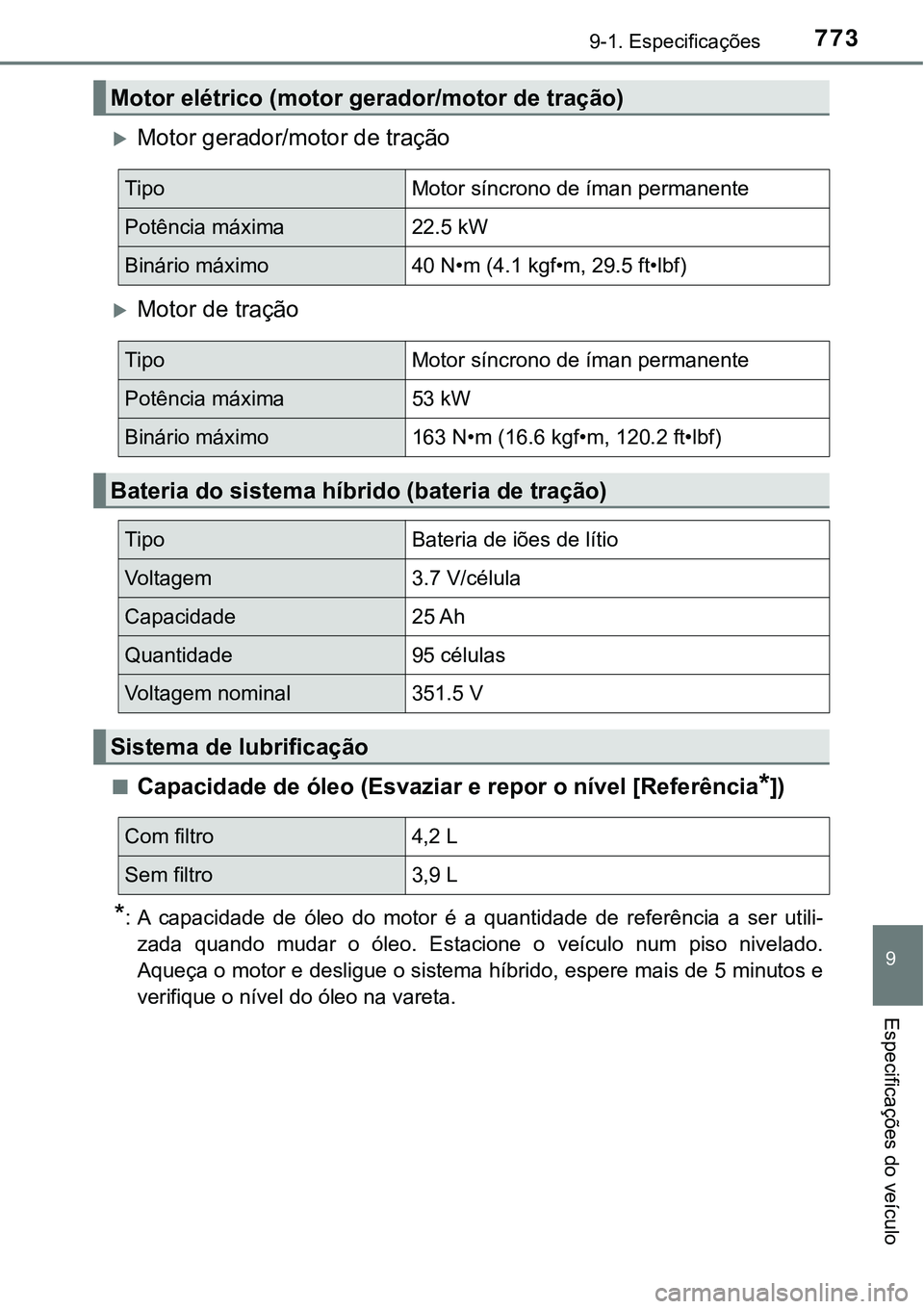

Motor gerador/motor de tração
Motor de tração
■Capacidade de óleo (Esvaziar e repor o nível [Referência*])
*: A capacidade de óleo do motor é a quantidade de referência a ser utili-
zada quando mudar o óleo. Estacione o veículo num piso nivelado.
Aqueça o motor e desligue o sistema híbrido, espere mais de 5 minutos e
verifique o nível do óleo na vareta.
Motor elétrico (motor gerador/motor de tração)
TipoMotor síncrono de íman permanente
Potência máxima 22.5 kW
Binário máximo40 N•m (4.1 kgf•m, 29.5 ft•lbf)
TipoMotor síncrono de íman permanente
Potência máxima 53 kW
Binário máximo163 N•m (16.6 kgf•m, 120.2 ft•lbf)
Bateria do sistema híbrido (bateria de tração)
TipoBateria de iões de lítio
Voltagem3.7 V/célula
Capacidade25 Ah
Quantidade95 células
Voltagem nominal351.5 V
Sistema de lubrificação
Com filtro4,2 L
Sem filtro3,9 L

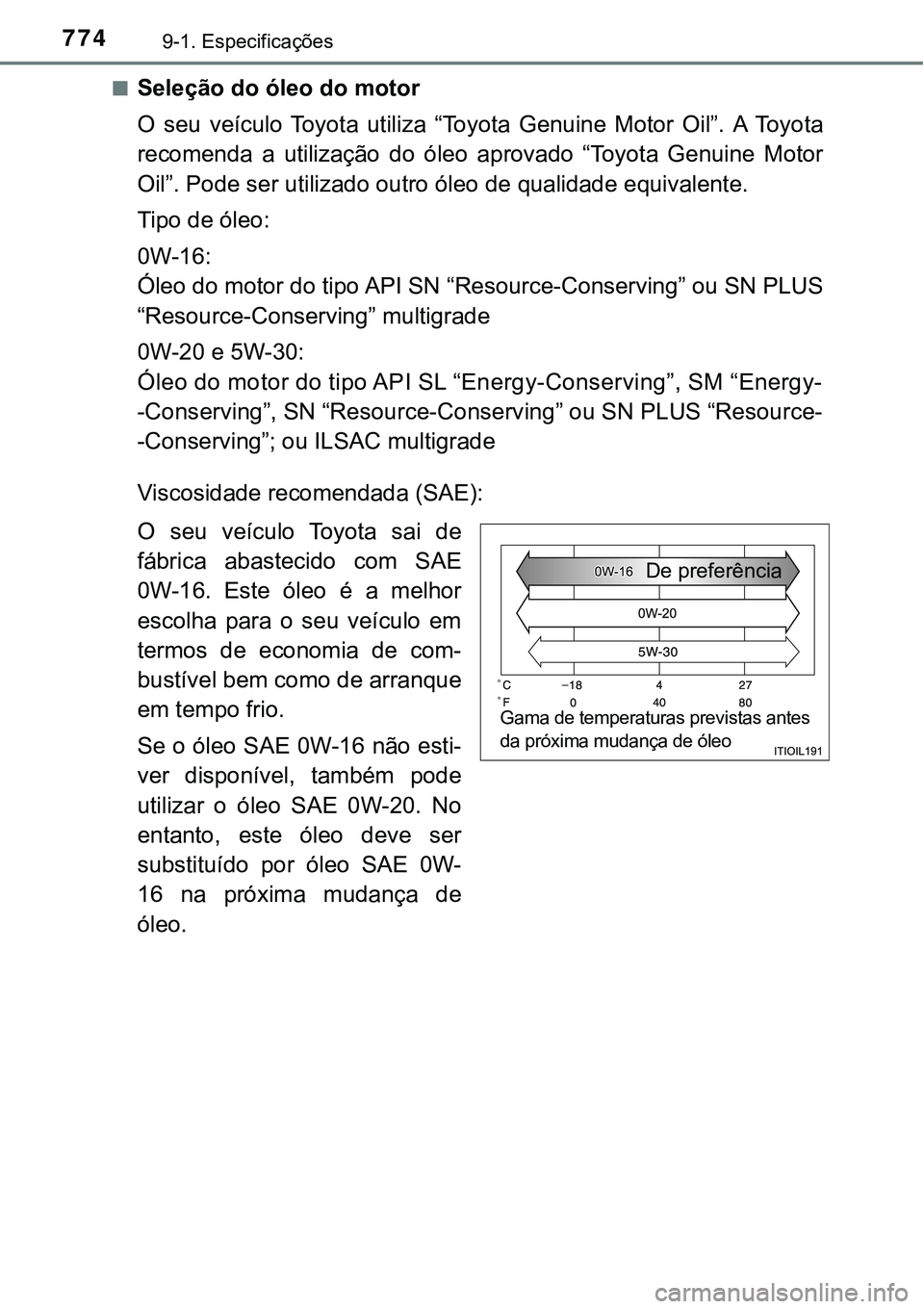

7749-1. Especificações
■Seleção do óleo do motor
O seu veículo Toyota utiliza “Toyota Genuine Motor Oil”. A Toyota
recomenda a utilização do óleo aprovado “Toyota Genuine Motor
Oil”. Pode ser utilizado outro óleo de qualidade equivalente.
Tipo de óleo:
0W-16:
Óleo do motor do tipo API SN “Resource-Conserving” ou SN PLUS
“Resource-Conserving” multigrade
0W-20 e 5W-30:
Óleo do motor do tipo API SL “Energy-Conserving”, SM “Energy-
-Conserving”, SN “Resource-Conserving” ou SN PLUS “Resource-
-Conserving”; ou ILSAC multigrade
Viscosidade recomendada (SAE):
O seu veículo Toyota sai de
fábrica abastecido com SAE
0W-16. Este óleo é a melhor
escolha para o seu veículo em
termos de economia de com-
bustível bem como de arranque
em tempo frio.
Se o óleo SAE 0W-16 não esti-
ver disponível, também pode
utilizar o óleo SAE 0W-20. No
entanto, este óleo deve ser
substituído por óleo SAE 0W-
16 na próxima mudança de
óleo.
Gama de temperaturas previstas antes
da próxima mudança de óleo
De preferência

7759-1. Especificações
9
Especificações do veículo

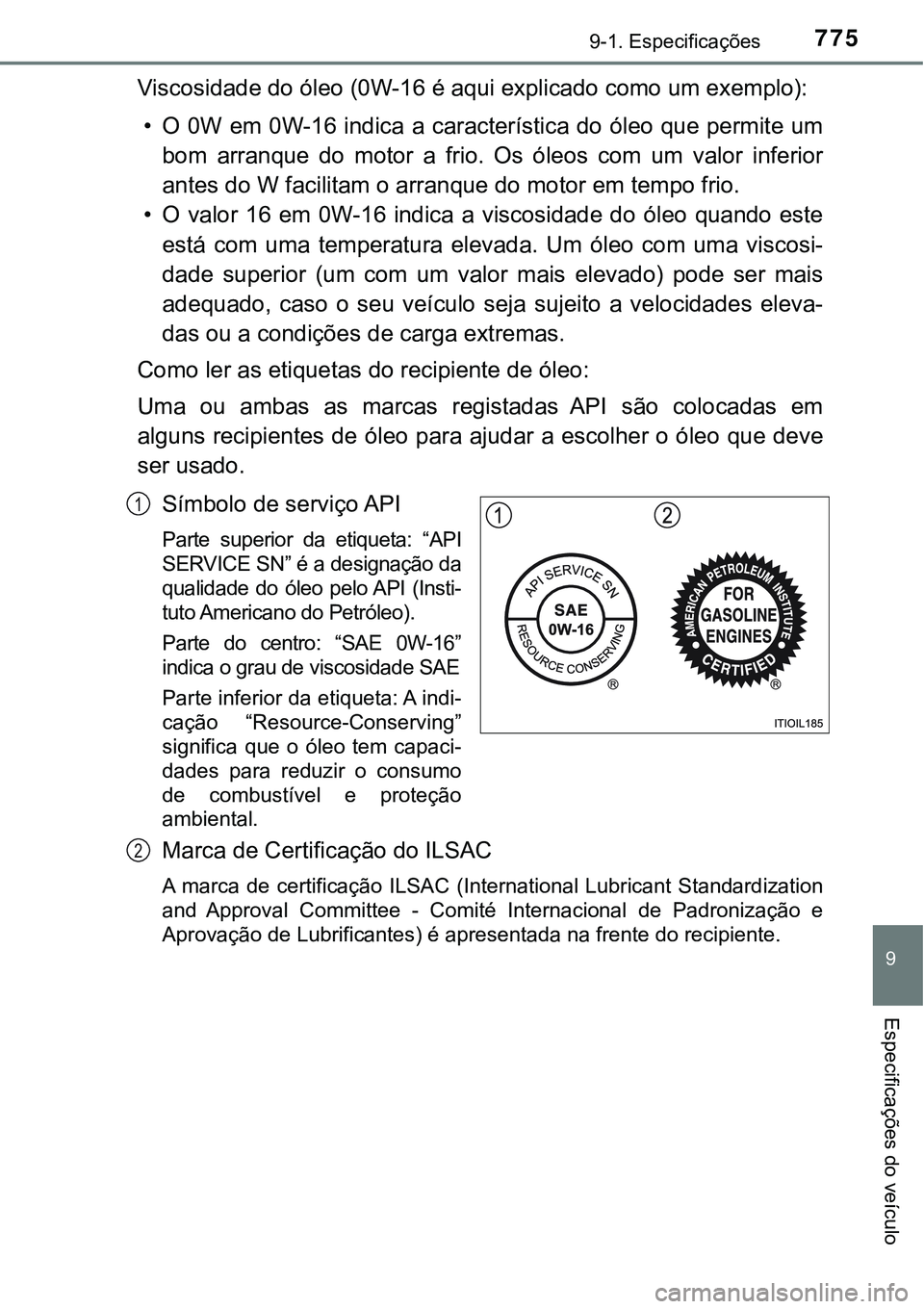

Viscosidade do óleo (0W-16 é aqui explicado como um exemplo):
• O 0W em 0W-16 indica a característica do óleo que permite um
bom arranque do motor a frio. Os óleos com um valor inferior
antes do W facilitam o arranque do motor em tempo frio.
• O valor 16 em 0W-16 indica a viscosidade do óleo quando este
está com uma temperatura elevada. Um óleo com uma viscosi-
dade superior (um com um valor mais elevado) pode ser mais
adequado, caso o seu veículo seja sujeito a velocidades eleva-
das ou a condições de carga extremas.
Como ler as etiquetas do recipiente de óleo:
Uma ou ambas as marcas registadas API são colocadas em
alguns recipientes de óleo para ajudar a escolher o óleo que deve
ser usado.
Símbolo de serviço API
Parte superior da etiqueta: “API
SERVICE SN” é a designação da
qualidade do óleo pelo API (Insti-
tuto Americano do Petróleo).
Parte do centro: “SAE 0W-16”
indica o grau de viscosidade SAE
Parte inferior da etiqueta: A indi-
cação “Resource-Conserving”
significa que o óleo tem capaci-
dades para reduzir o consumo
de combustível e proteção
ambiental.
Marca de Certificação do ILSAC
A marca de certificação ILSAC (International Lubricant Standardization
and Approval Committee - Comité Internacional de Padronização e
Aprovação de Lubrificantes) é apresentada na frente do recipiente.
1
2

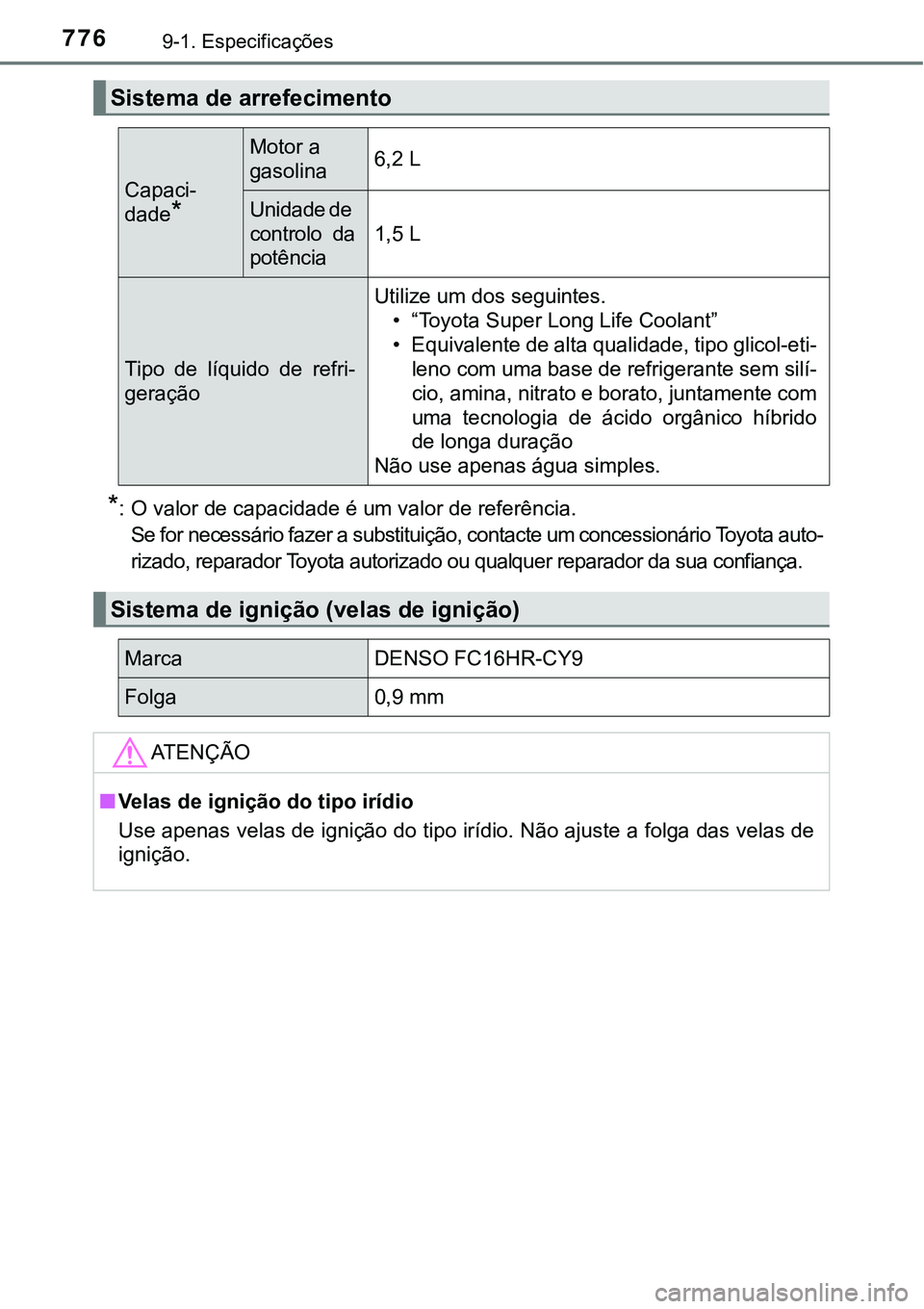

7769-1. Especificações
*: O valor de capacidade é um valor de referência.
Se for necessário fazer a substituição, contacte um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Sistema de arrefecimento
Capaci-
dade
*
Motor a
gasolina6,2 L
Unidade de
controlo da
potência
1,5 L
Tipo de líquido de refri-
geração
Utilize um dos seguintes.
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo glicol-eti-
leno com uma base de refrigerante sem silí-
cio, amina, nitrato e borato, juntamente com
uma tecnologia de ácido orgânico híbrido
de longa duração
Não use apenas água simples.
Sistema de ignição (velas de ignição)
MarcaDENSO FC16HR-CY9
Folga0,9 mm
ATENÇÃO
■Velas de ignição do tipo irídio
Use apenas velas de ignição do tipo irídio. Não ajuste a folga das velas de
ignição.

7779-1. Especificações
9
Especificações do veículo
*: O valor de capacidade de fluido é um valor de referência.
Se for necessário fazer a substituição, contacte um concessionário Toyota
autorizado, reparador Toyota autorizado ou qualquer reparador da sua
confiança.

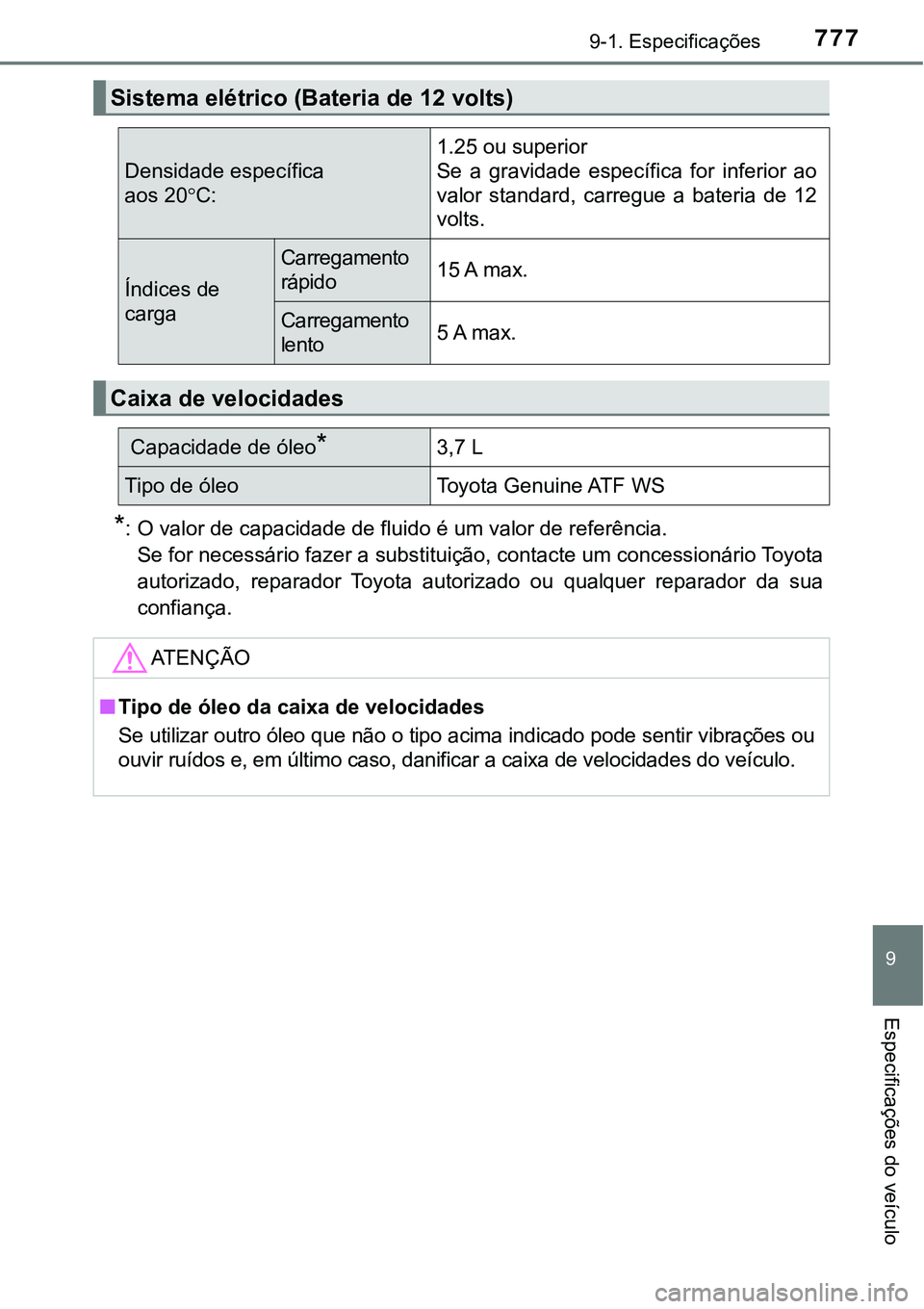

Sistema elétrico (Bateria de 12 volts)
Densidade específica
aos 20C:1.25 ou superior
Se a gravidade específica for inferior ao
valor standard, carregue a bateria de 12
volts.
Índices de
carga
Carregamento
rápido15 A max.
Carregamento
lento5 A max.
Caixa de velocidades
Capacidade de óleo*3,7 L
Tipo de óleoToyota Genuine ATF WS
ATENÇÃO
■Tipo de óleo da caixa de velocidades
Se utilizar outro óleo que não o tipo acima indicado pode sentir vibrações ou
ouvir ruídos e, em último caso, danificar a caixa de velocidades do veículo.

7789-1. Especificações

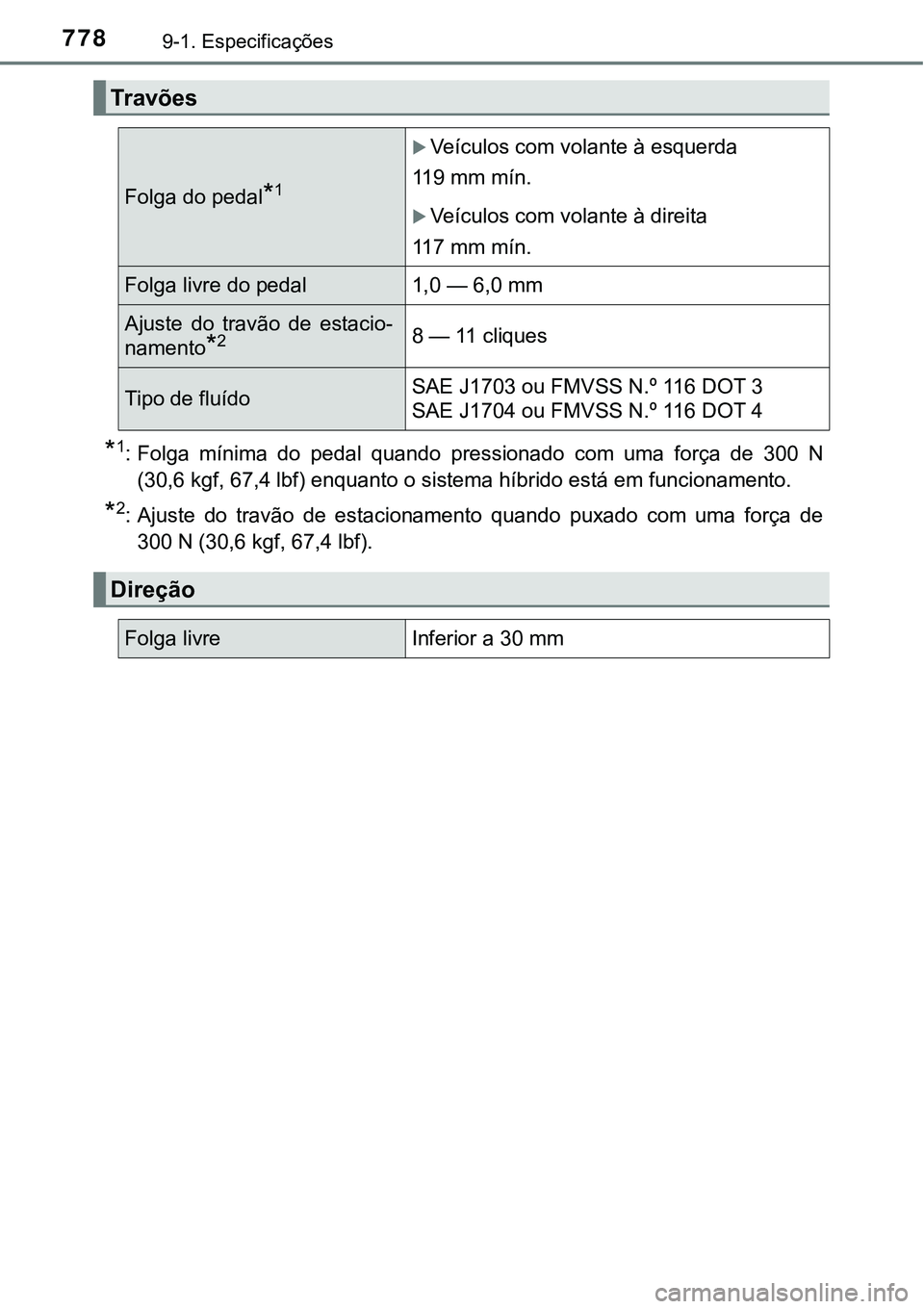

*1: Folga mínima do pedal quando pressionado com uma força de 300 N
(30,6 kgf, 67,4 lbf) enquanto o sistema híbrido está em funcionamento.
*2: Ajuste do travão de estacionamento quando puxado com uma força de
300 N (30,6 kgf, 67,4 lbf).
Travões
Folga do pedal*1
Veículos com volante à esquerda
119 mm mín.
Veículos com volante à direita
117 mm mín.
Folga livre do pedal1,0 — 6,0 mm
Ajuste do travão de estacio-
namento
*28 —11 cliques
Tipo de fluídoSAE J1703 ou FMVSS N.º 116 DOT 3
SAE J1704 ou FMVSS N.º 116 DOT 4
Direção
Folga livreInferior a 30 mm
