TOYOTA PRIUS PLUG-IN HYBRID 2020 Manual del propietario (in Spanish)

1712-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
Para evitar descargas eléctricas, realice la desconexión de conformidad con
el procedimiento siguiente.
Llevando encima una llave electró-
nica, presione el interruptor de blo-
queo del conector de carga para
desbloquear el conector.
El conector de carga se desbloquea
mediante el sistema inteligente de blo-
queo del conector y la tapa.
Si el conector de carga se desbloquea
durante la carga (mientras el indicador
de carga está encendido), la carga se
interrumpirá.
Si lleva encima una llave electrónica y se acerca a la entrada de carga, la luz de la
entrada de carga se podría iluminar.
Asegúrese de sujetar el cuerpo del
conector de carga y tire de él hacia
usted.
Coloque el tapón del conector de
carga.
Tras la carga
1
2
3

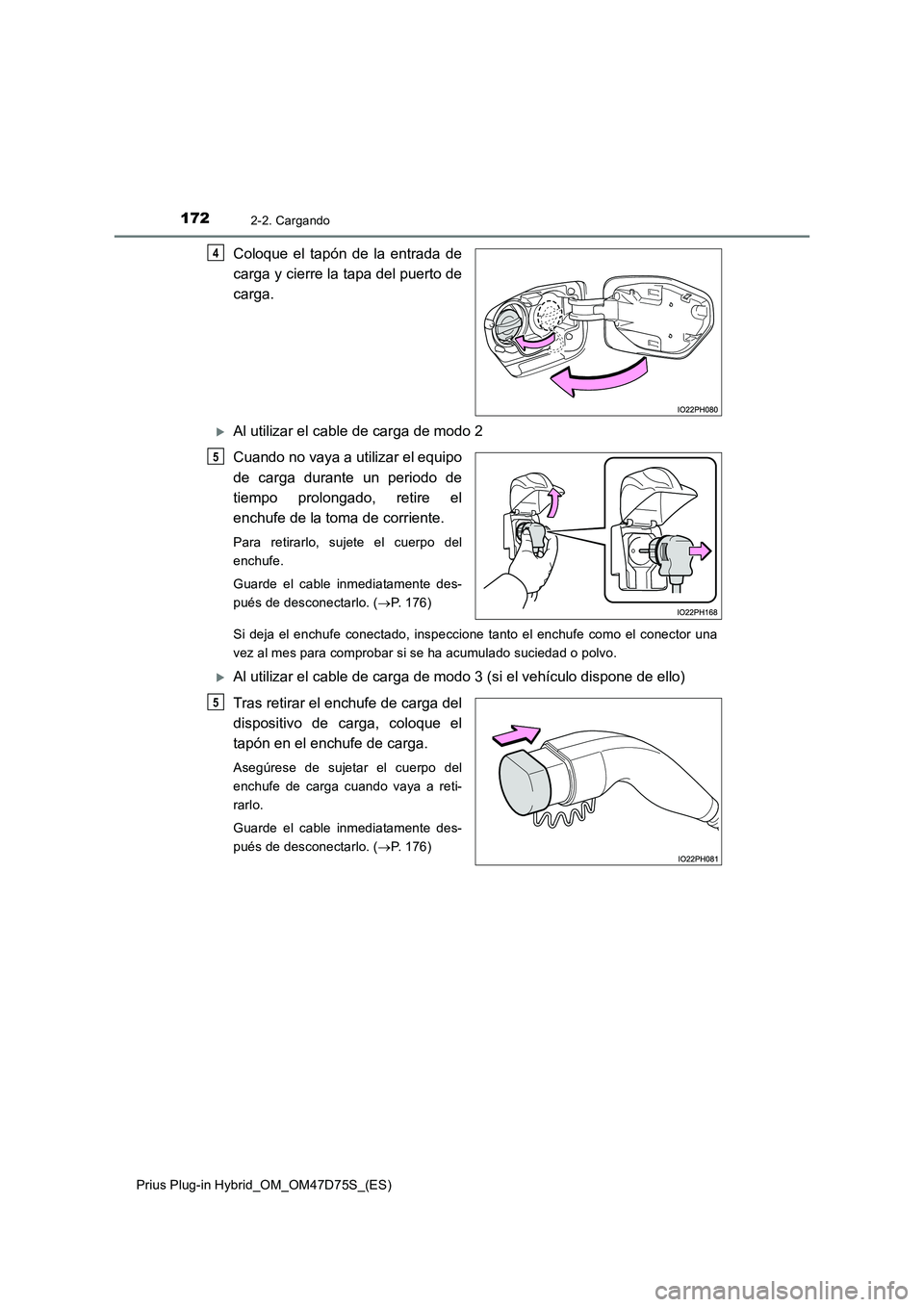

1722-2. Cargando
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
Coloque el tapón de la entrada de
carga y cierre la tapa del puerto de
carga.
Al utilizar el cable de carga de modo 2
Cuando no vaya a utilizar el equipo
de carga durante un periodo de
tiempo prolongado, retire el
enchufe de la toma de corriente.
Para retirarlo, sujete el cuerpo del
enchufe.
Guarde el cable inmediatamente des-
pués de desconectarlo. ( P. 176)
Si deja el enchufe conectado, inspeccione tanto el enchufe como el conector una
vez al mes para comprobar si se ha acumulado suciedad o polvo.
Al utilizar el cable de carga de modo 3 (si el vehículo dispone de ello)
Tras retirar el enchufe de carga del
dispositivo de carga, coloque el
tapón en el enchufe de carga.
Asegúrese de sujetar el cuerpo del
enchufe de carga cuando vaya a reti-
rarlo.
Guarde el cable inmediatamente des-
pués de desconectarlo. ( P. 176)
4
5
5

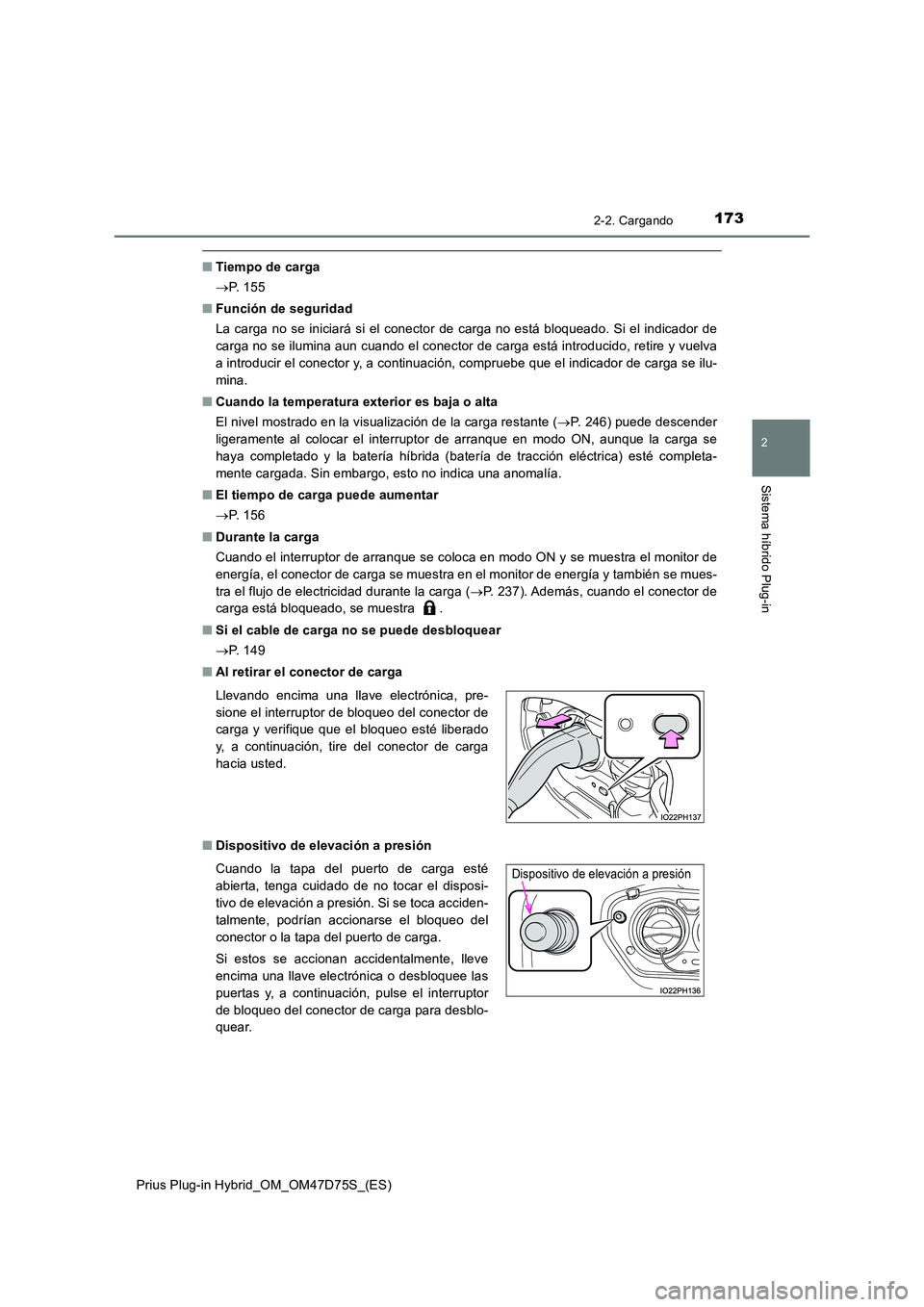

1732-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
■Tiempo de carga
 P. 1 5 5
■ Función de seguridad
La carga no se iniciará si el conector de carga no está bloqueado. Si el indicador de
carga no se ilumina aun cuando el conector de carga está introducido, retire y vuelva
a introducir el conector y, a continuación, compruebe que el indicador de carga se ilu-
mina.
■ Cuando la temperatura exterior es baja o alta
El nivel mostrado en la visualización de la carga restante ( P. 246) puede descender
ligeramente al colocar el interruptor de arranque en modo ON, aunque la carga se
haya completado y la batería híbrida (batería de tracción eléctrica) esté completa-
mente cargada. Sin embargo, esto no indica una anomalía.
■ El tiempo de carga puede aumentar
 P. 1 5 6
■ Durante la carga
Cuando el interruptor de arranque se coloca en modo ON y se muestra el monitor de
energía, el conector de carga se muestra en el monitor de energía y también se mues-
tra el flujo de electricidad durante la carga ( P. 237). Además, cuando el conector de
carga está bloqueado, se muestra .
■ Si el cable de carga no se puede desbloquear
 P. 1 4 9
■ Al retirar el conector de carga
■ Dispositivo de elevación a presión
Llevando encima una llave electrónica, pre-
sione el interruptor de bloqueo del conector de
carga y verifique que el bloqueo esté liberado
y, a continuación, tire del conector de carga
hacia usted.
Cuando la tapa del puerto de carga esté
abierta, tenga cuidado de no tocar el disposi-
tivo de elevación a presión. Si se toca acciden-
talmente, podrían accionarse el bloqueo del
conector o la tapa del puerto de carga.
Si estos se accionan accidentalmente, lleve
encima una llave electrónica o desbloquee las
puertas y, a continuación, pulse el interruptor
de bloqueo del conector de carga para desblo-
quear.
Dispositivo de elevación a presión

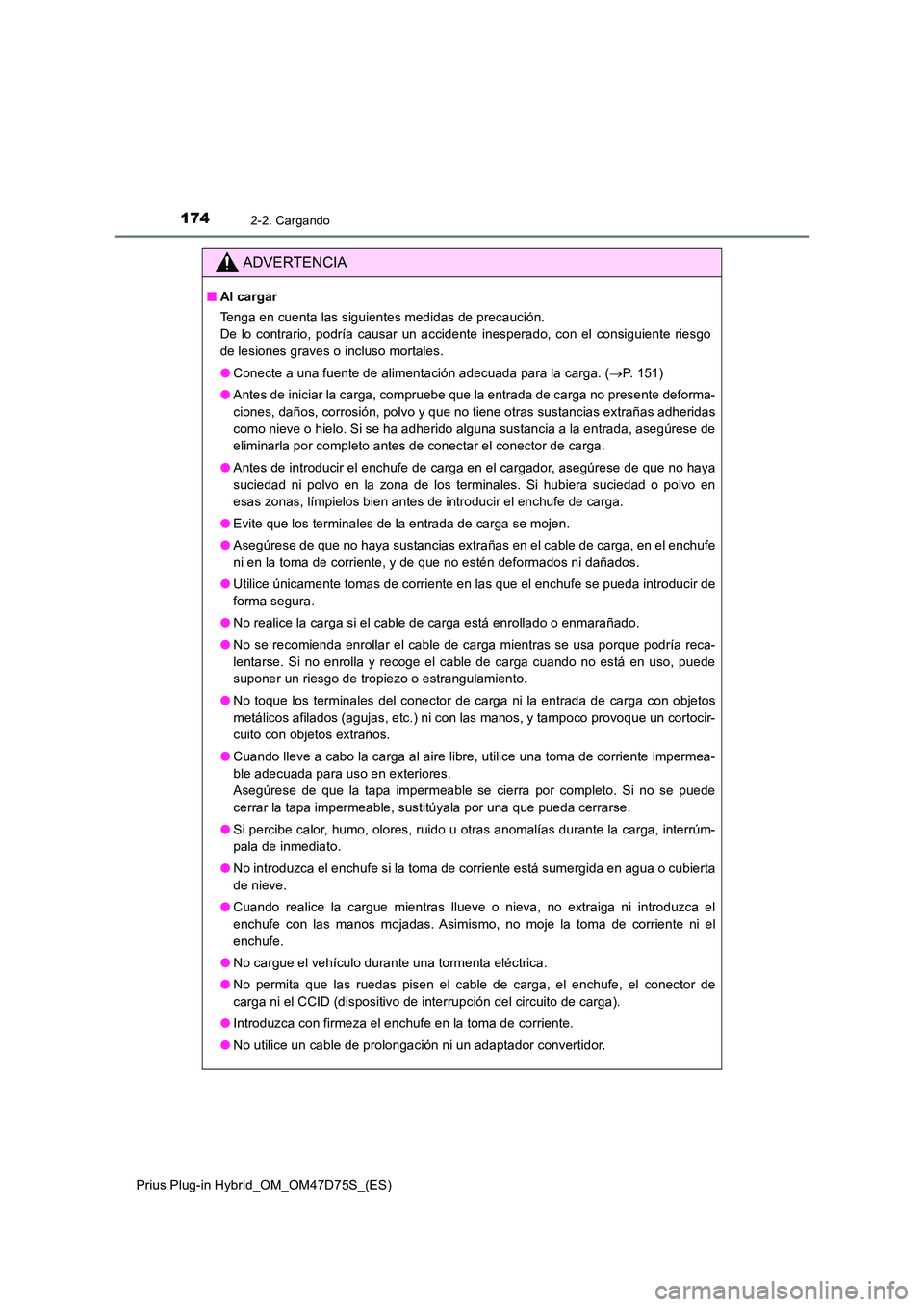

1742-2. Cargando
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
ADVERTENCIA
■Al cargar
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría causar un accidente inesperado, con el consiguiente riesgo
de lesiones graves o incluso mortales.
● Conecte a una fuente de alimentación adecuada para la carga. (P. 151)
● Antes de iniciar la carga, compruebe que la entrada de carga no presente deforma-
ciones, daños, corrosión, polvo y que no tiene otras sustancias extrañas adheridas
como nieve o hielo. Si se ha adherido alguna sustancia a la entrada, asegúrese de
eliminarla por completo antes de conectar el conector de carga.
● Antes de introducir el enchufe de carga en el cargador, asegúrese de que no haya
suciedad ni polvo en la zona de los terminales. Si hubiera suciedad o polvo en
esas zonas, límpielos bien antes de introducir el enchufe de carga.
● Evite que los terminales de la entrada de carga se mojen.
● Asegúrese de que no haya sustancias extrañas en el cable de carga, en el enchufe
ni en la toma de corriente, y de que no estén deformados ni dañados.
● Utilice únicamente tomas de corriente en las que el enchufe se pueda introducir de
forma segura.
● No realice la carga si el cable de carga está enrollado o enmarañado.
● No se recomienda enrollar el cable de carga mientras se usa porque podría reca-
lentarse. Si no enrolla y recoge el cable de carga cuando no está en uso, puede
suponer un riesgo de tropiezo o estrangulamiento.
● No toque los terminales del conector de carga ni la entrada de carga con objetos
metálicos afilados (agujas, etc.) ni con las manos, y tampoco provoque un cortocir-
cuito con objetos extraños.
● Cuando lleve a cabo la carga al aire libre, utilice una toma de corriente impermea-
ble adecuada para uso en exteriores.
Asegúrese de que la tapa impermeable se cierra por completo. Si no se puede
cerrar la tapa impermeable, sustitúyala por una que pueda cerrarse.
● Si percibe calor, humo, olores, ruido u otras anomalías durante la carga, interrúm-
pala de inmediato.
● No introduzca el enchufe si la toma de corriente está sumergida en agua o cubierta
de nieve.
● Cuando realice la cargue mientras llueve o nieva, no extraiga ni introduzca el
enchufe con las manos mojadas. Asimismo, no moje la toma de corriente ni el
enchufe.
● No cargue el vehículo durante una tormenta eléctrica.
● No permita que las ruedas pisen el cable de carga, el enchufe, el conector de
carga ni el CCID (dispositivo de interrupción del circuito de carga).
● Introduzca con firmeza el enchufe en la toma de corriente.
● No utilice un cable de prolongación ni un adaptador convertidor.

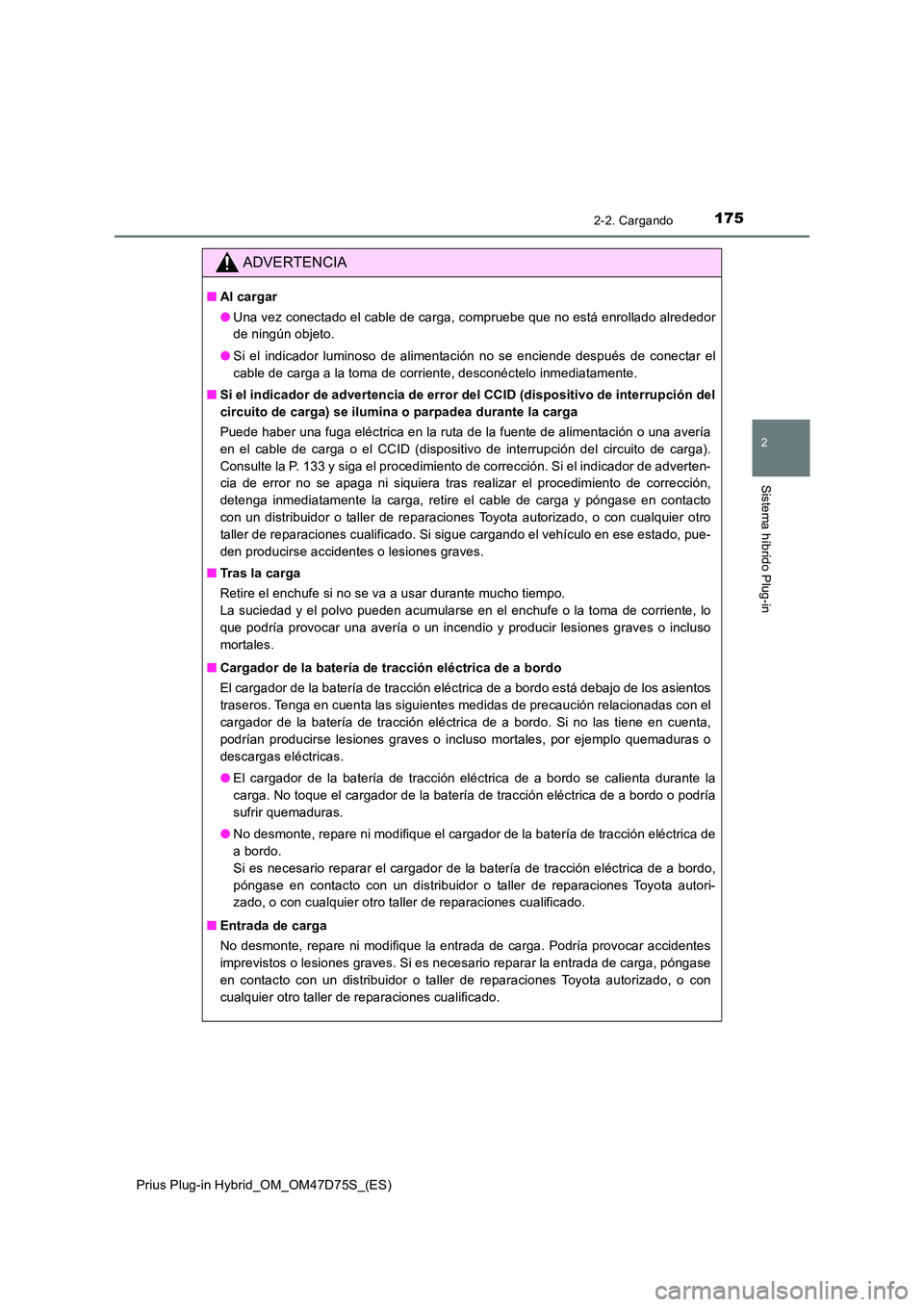

1752-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
ADVERTENCIA
■Al cargar
● Una vez conectado el cable de carga, compruebe que no está enrollado alrededor
de ningún objeto.
● Si el indicador luminoso de alimentación no se enciende después de conectar el
cable de carga a la toma de corriente, desconéctelo inmediatamente.
■ Si el indicador de advertencia de error del CCID (dispositivo de interrupción del
circuito de carga) se ilumina o parpadea durante la carga
Puede haber una fuga eléctrica en la ruta de la fuente de alimentación o una avería
en el cable de carga o el CCID (dispositivo de interrupción del circuito de carga).
Consulte la P. 133 y siga el procedimiento de corrección. Si el indicador de adverten-
cia de error no se apaga ni siquiera tras realizar el procedimiento de corrección,
detenga inmediatamente la carga, retire el cable de carga y póngase en contacto
con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro
taller de reparaciones cualificado. Si sigue cargando el vehículo en ese estado, pue-
den producirse accidentes o lesiones graves.
■ Tras la carga
Retire el enchufe si no se va a usar durante mucho tiempo.
La suciedad y el polvo pueden acumularse en el enchufe o la toma de corriente, lo
que podría provocar una avería o un incendio y producir lesiones graves o incluso
mortales.
■ Cargador de la batería de tracción eléctrica de a bordo
El cargador de la batería de tracción eléctrica de a bordo está debajo de los asientos
traseros. Tenga en cuenta las siguientes medidas de precaución relacionadas con el
cargador de la batería de tracción eléctrica de a bordo. Si no las tiene en cuenta,
podrían producirse lesiones graves o incluso mortales, por ejemplo quemaduras o
descargas eléctricas.
● El cargador de la batería de tracción eléctrica de a bordo se calienta durante la
carga. No toque el cargador de la batería de tracción eléctrica de a bordo o podría
sufrir quemaduras.
● No desmonte, repare ni modifique el cargador de la batería de tracción eléctrica de
a bordo.
Si es necesario reparar el cargador de la batería de tracción eléctrica de a bordo,
póngase en contacto con un distribuidor o taller de reparaciones Toyota autori-
zado, o con cualquier otro taller de reparaciones cualificado.
■ Entrada de carga
No desmonte, repare ni modifique la entrada de carga. Podría provocar accidentes
imprevistos o lesiones graves. Si es necesario reparar la entrada de carga, póngase
en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones cualificado.

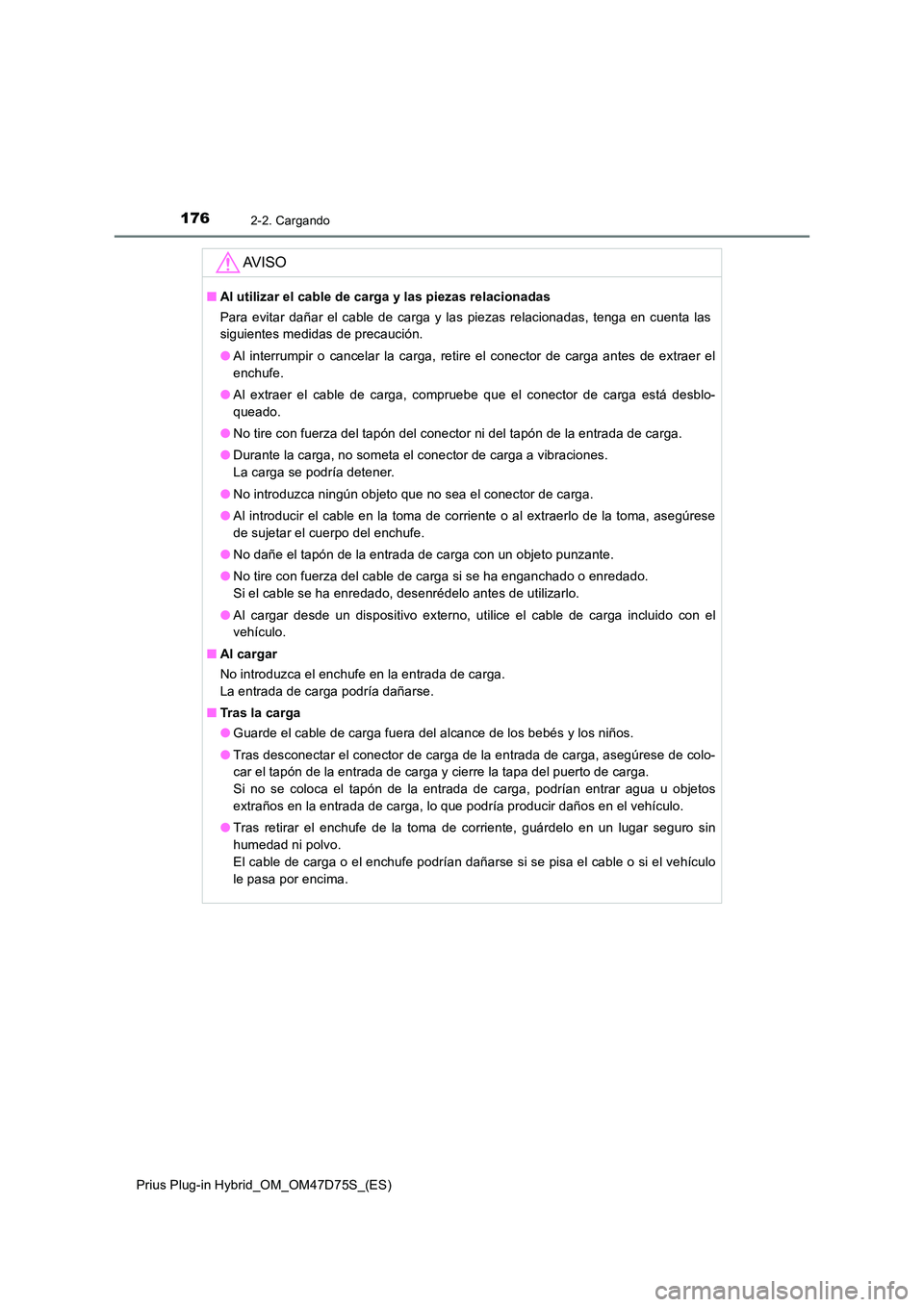

1762-2. Cargando
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
AV I S O
■Al utilizar el cable de carga y las piezas relacionadas
Para evitar dañar el cable de carga y las piezas relacionadas, tenga en cuenta las
siguientes medidas de precaución.
● Al interrumpir o cancelar la carga, retire el conector de carga antes de extraer el
enchufe.
● Al extraer el cable de carga, compruebe que el conector de carga está desblo-
queado.
● No tire con fuerza del tapón del conector ni del tapón de la entrada de carga.
● Durante la carga, no someta el conector de carga a vibraciones.
La carga se podría detener.
● No introduzca ningún objeto que no sea el conector de carga.
● Al introducir el cable en la toma de corriente o al extraerlo de la toma, asegúrese
de sujetar el cuerpo del enchufe.
● No dañe el tapón de la entrada de carga con un objeto punzante.
● No tire con fuerza del cable de carga si se ha enganchado o enredado.
Si el cable se ha enredado, desenrédelo antes de utilizarlo.
● Al cargar desde un dispositivo externo, utilice el cable de carga incluido con el
vehículo.
■ Al cargar
No introduzca el enchufe en la entrada de carga.
La entrada de carga podría dañarse.
■ Tras la carga
● Guarde el cable de carga fuera del alcance de los bebés y los niños.
● Tras desconectar el conector de carga de la entrada de carga, asegúrese de colo-
car el tapón de la entrada de carga y cierre la tapa del puerto de carga.
Si no se coloca el tapón de la entrada de carga, podrían entrar agua u objetos
extraños en la entrada de carga, lo que podría producir daños en el vehículo.
● Tras retirar el enchufe de la toma de corriente, guárdelo en un lugar seguro sin
humedad ni polvo.
El cable de carga o el enchufe podrían dañarse si se pisa el cable o si el vehículo
le pasa por encima.

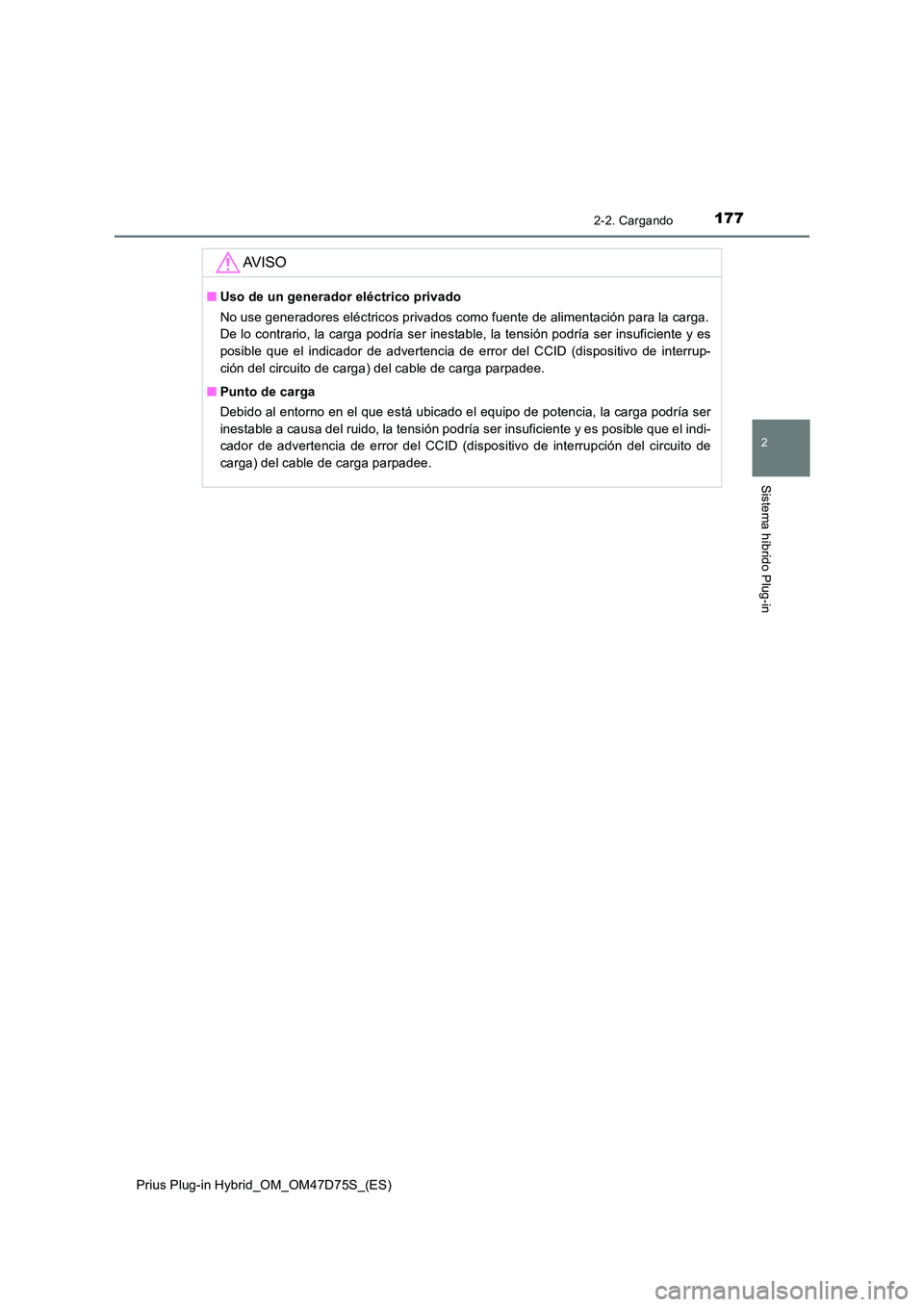

1772-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
AV I S O
■Uso de un generador eléctrico privado
No use generadores eléctricos privados como fuente de alimentación para la carga.
De lo contrario, la carga podría ser inestable, la tensión podría ser insuficiente y es
posible que el indicador de advertencia de error del CCID (dispositivo de interrup-
ción del circuito de carga) del cable de carga parpadee.
■ Punto de carga
Debido al entorno en el que está ubicado el equipo de potencia, la carga podría ser
inestable a causa del ruido, la tensión podría ser insuficiente y es posible que el indi-
cador de advertencia de error del CCID (dispositivo de interrupción del circuito de
carga) del cable de carga parpadee.

1782-2. Cargando
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
Utilización del programa de carga
Cuando registre el programa de carga, puede modificar los ajustes siguien-
tes.
■Selección del modo de carga
Puede seleccionar uno de los dos modos de carga siguientes.
*1: El programa de carga se lleva a cabo de acuerdo con el reloj del grupo de instru-
mentos. Antes de registrar el programa de carga, compruebe el ajuste del reloj a la
hora correcta.
*2: Se podría producir un ligero error en la temporización cuando la carga se inicia a
causa del estado de la batería híbrida (batería de tracción eléctrica).
■
Repetición del ajuste
Puede configurar el programa de carga para que realice una carga perió-
dica seleccionando el día de la semana que le interese.
Puede realizar la carga a la hora que desee registrando un programa de
carga. Además, puede configurar el programa de carga de acuerdo con
sus preferencias; por ejemplo, puede configurarlo para que la carga
haya terminado antes de una determinada hora de salida o para que se
realice a la misma hora y en ciertos días.
Configuración de la función del programa de carga
Modo de cargaDescripción de la operación
“Iniciar”La carga se inicia a la hora programada*1 y finaliza
cuando se alcanza una carga completa.
*2
“Salida”
La carga se inicia para finalizar a la hora programada.
Si selecciona este ajuste puede utilizar la función vincu-
lada al aire acondicionado. (si el vehículo dispone de ello)

1792-2. Cargando
2
Sistema híbrido Plug-in
Prius Plug-in Hybrid_OM_OM47D75S_(ES)■

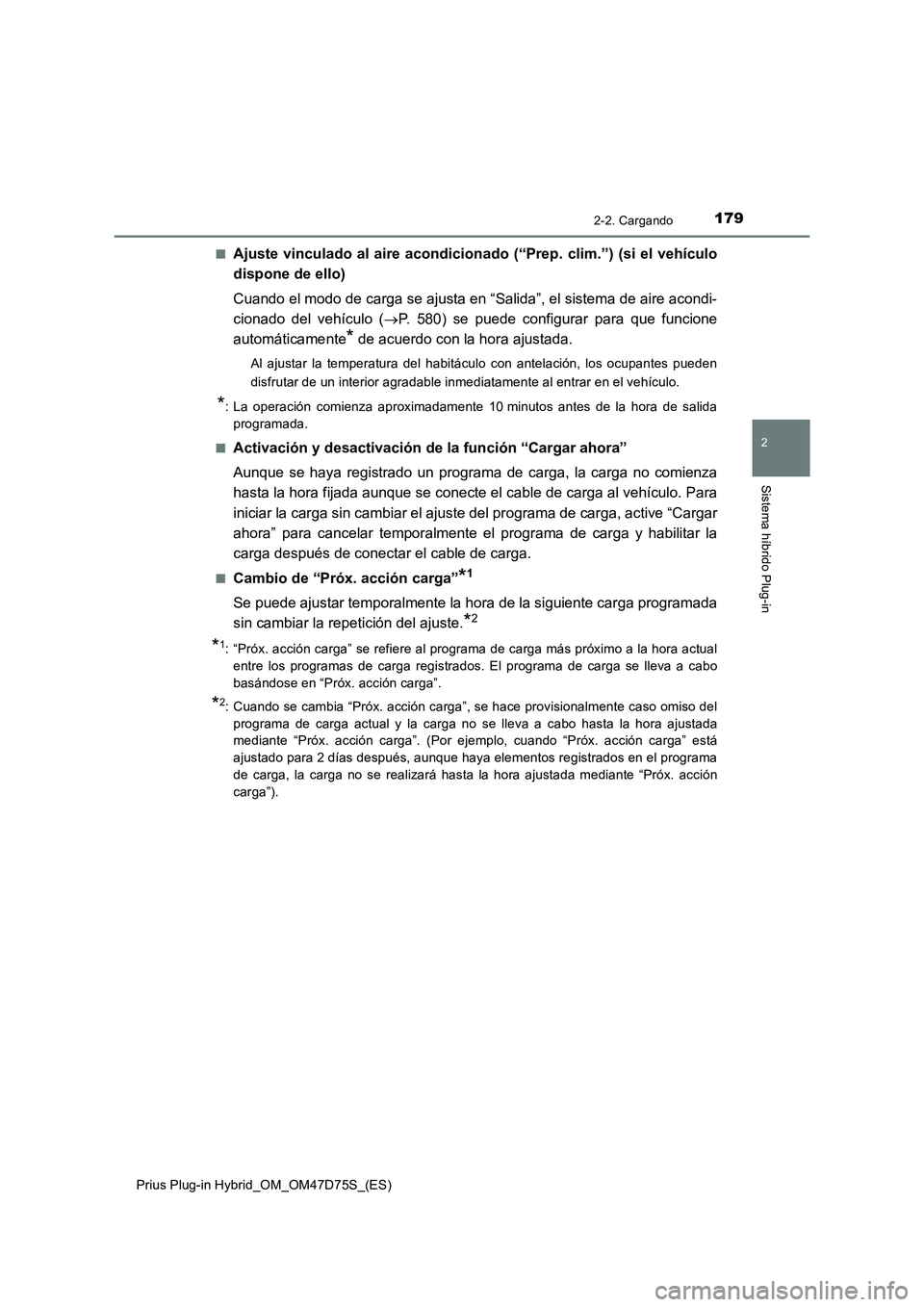

Ajuste vinculado al aire acondicionado (“Prep. clim.”) (si el vehículo
dispone de ello)
Cuando el modo de carga se ajusta en “Salida”, el sistema de aire acondi-
cionado del vehículo (P. 580) se puede configurar para que funcione
automáticamente
* de acuerdo con la hora ajustada.
Al ajustar la temperatura del habitáculo con antelación, los ocupantes pueden
disfrutar de un interior agradable inmediatamente al entrar en el vehículo.
*: La operación comienza aproximadamente 10 minutos antes de la hora de salida
programada.
■
Activación y desactivación de la función “Cargar ahora”
Aunque se haya registrado un programa de carga, la carga no comienza
hasta la hora fijada aunque se conecte el cable de carga al vehículo. Para
iniciar la carga sin cambiar el ajuste del programa de carga, active “Cargar
ahora” para cancelar temporalmente el programa de carga y habilitar la
carga después de conectar el cable de carga.
■Cambio de “Próx. acción carga”*1
Se puede ajustar temporalmente la hora de la siguiente carga programada
sin cambiar la repetición del ajuste.
*2
*1: “Próx. acción carga” se refiere al programa de carga más próximo a la hora actual
entre los programas de carga registrados. El programa de carga se lleva a cabo
basándose en “Próx. acción carga”.
*2: Cuando se cambia “Próx. acción carga”, se hace provisionalmente caso omiso del
programa de carga actual y la carga no se lleva a cabo hasta la hora ajustada
mediante “Próx. acción carga”. (Por ejemplo, cuando “Próx. acción carga” está
ajustado para 2 días después, aunque haya elementos registrados en el programa
de carga, la carga no se realizará hasta la hora ajustada mediante “Próx. acción
carga”).

1802-2. Cargando
Prius Plug-in Hybrid_OM_OM47D75S_(ES)

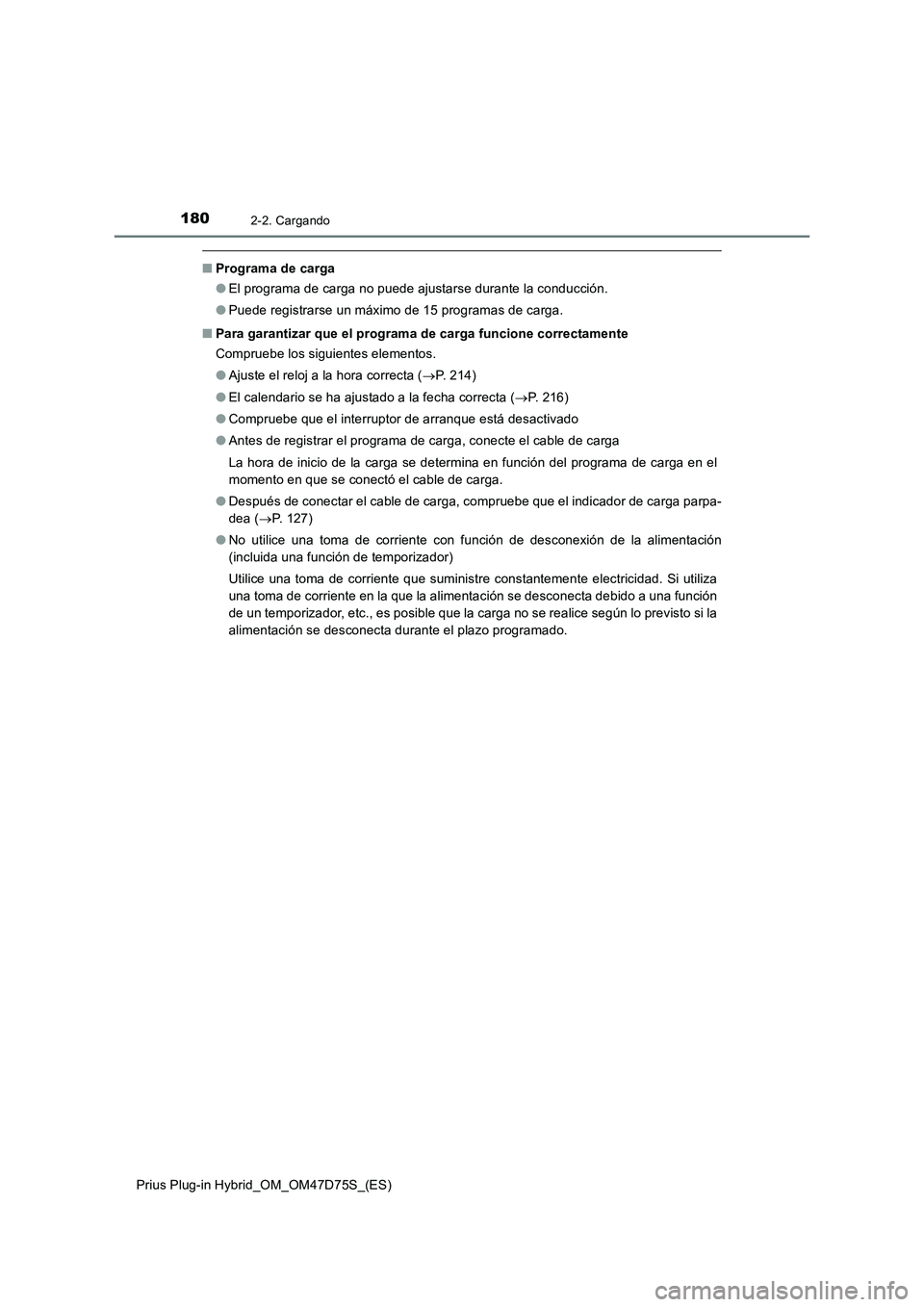

■Programa de carga
●El programa de carga no puede ajustarse durante la conducción.
●Puede registrarse un máximo de 15 programas de carga.
■Para garantizar que el programa de carga funcione correctamente
Compruebe los siguientes elementos.
●Ajuste el reloj a la hora correcta (P. 214)
●El calendario se ha ajustado a la fecha correcta (P. 216)
●Compruebe que el interruptor de arranque está desactivado
●Antes de registrar el programa de carga, conecte el cable de carga
La hora de inicio de la carga se determina en función del programa de carga en el
momento en que se conectó el cable de carga.
●Después de conectar el cable de carga, compruebe que el indicador de carga parpa-
dea (P. 127)
●No utilice una toma de corriente con función de desconexión de la alimentación
(incluida una función de temporizador)
Utilice una toma de corriente que suministre constantemente electricidad. Si utiliza
una toma de corriente en la que la alimentación se desconecta debido a una función
de un temporizador, etc., es posible que la carga no se realice según lo previsto si la
alimentación se desconecta durante el plazo programado.
