1202-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

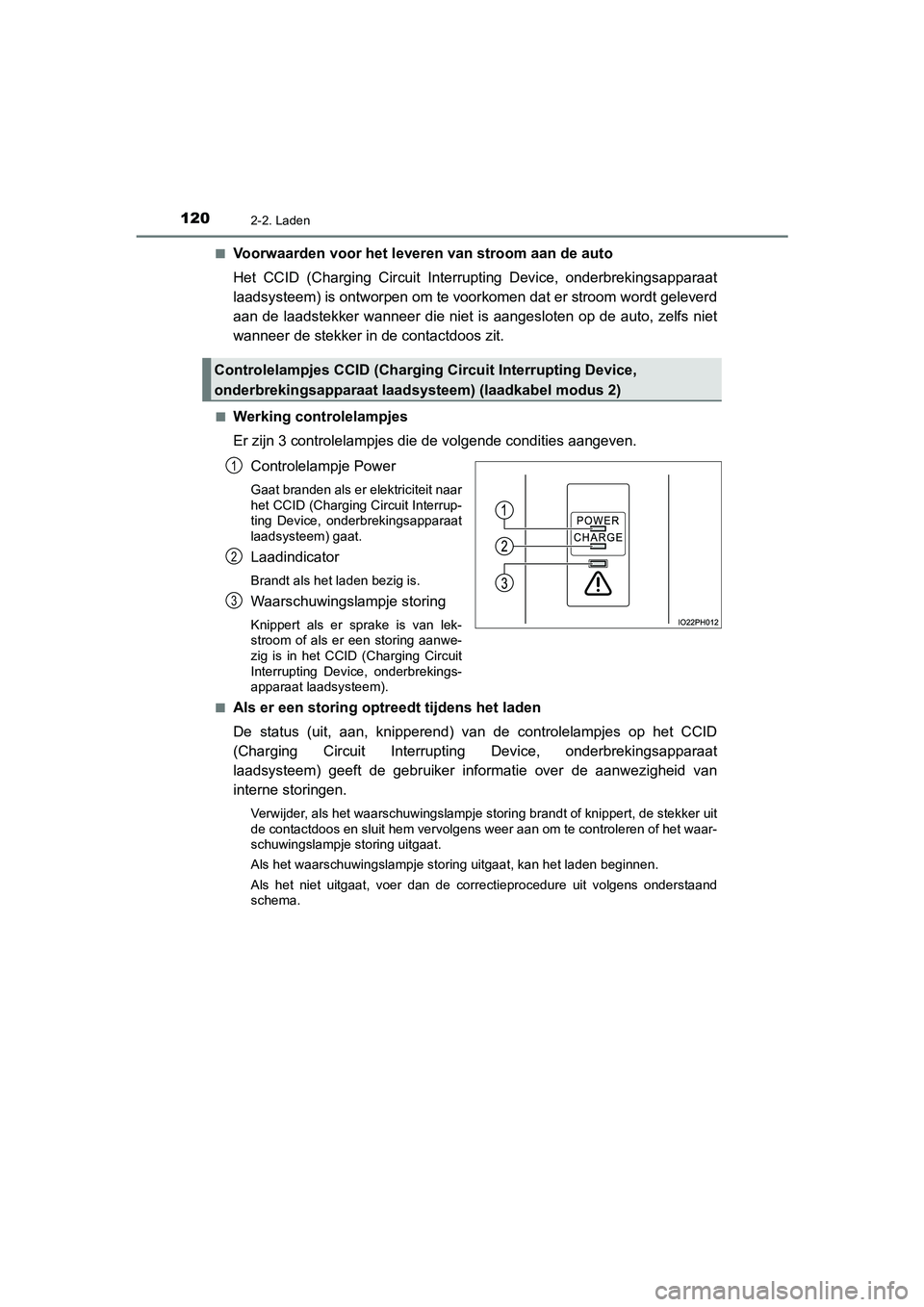

Voorwaarden voor het leveren van stroom aan de auto
Het CCID (Charging Circuit Interr
upting Device, onderbrekingsapparaat
laadsysteem) is ontworpen om te voorkomen dat er stroom wordt geleverd
aan de laadstekker wanneer die niet is aangesloten op de auto, zelfs niet
wanneer de stekker in de contactdoos zit.
■Werking controlelampjes
Er zijn 3 controlelampjes die de volgende condities aangeven.
Controlelampje Power
Gaat branden als er elektriciteit naar
het CCID (Charging Circuit Interrup-
ting Device, onderbrekingsapparaat
laadsysteem) gaat.
Laadindicator
Brandt als het laden bezig is.
Waarschuwingslampje storing
Knippert als er sprake is van lek-
stroom of als er een storing aanwe-
zig is in het CCID (Charging Circuit
Interrupting Device, onderbrekings-
apparaat laadsysteem).
■
Als er een storing optreedt tijdens het laden
De status (uit, aan, knipperend) van de controlelampjes op het CCID
(Charging Circuit Interrupting Device, onderbrekingsapparaat
laadsysteem) geeft de gebruiker informatie over de aanwezigheid van
interne storingen.
Verwijder, als het waarschuwingslampje st oring brandt of knippert, de stekker uit
de contactdoos en sluit hem vervolgens weer aan om te controleren of het waar-
schuwingslampje storing uitgaat.
Als het waarschuwingslampje storing uitgaat, kan het laden beginnen.
Als het niet uitgaat, voer dan de correctieprocedure uit volgens onderstaand
schema.
Controlelampjes CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laad systeem) (laadkabel modus 2)
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 120 Tuesday, May 11, 2021 9:32 AM
Page 122 of 818

1212-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

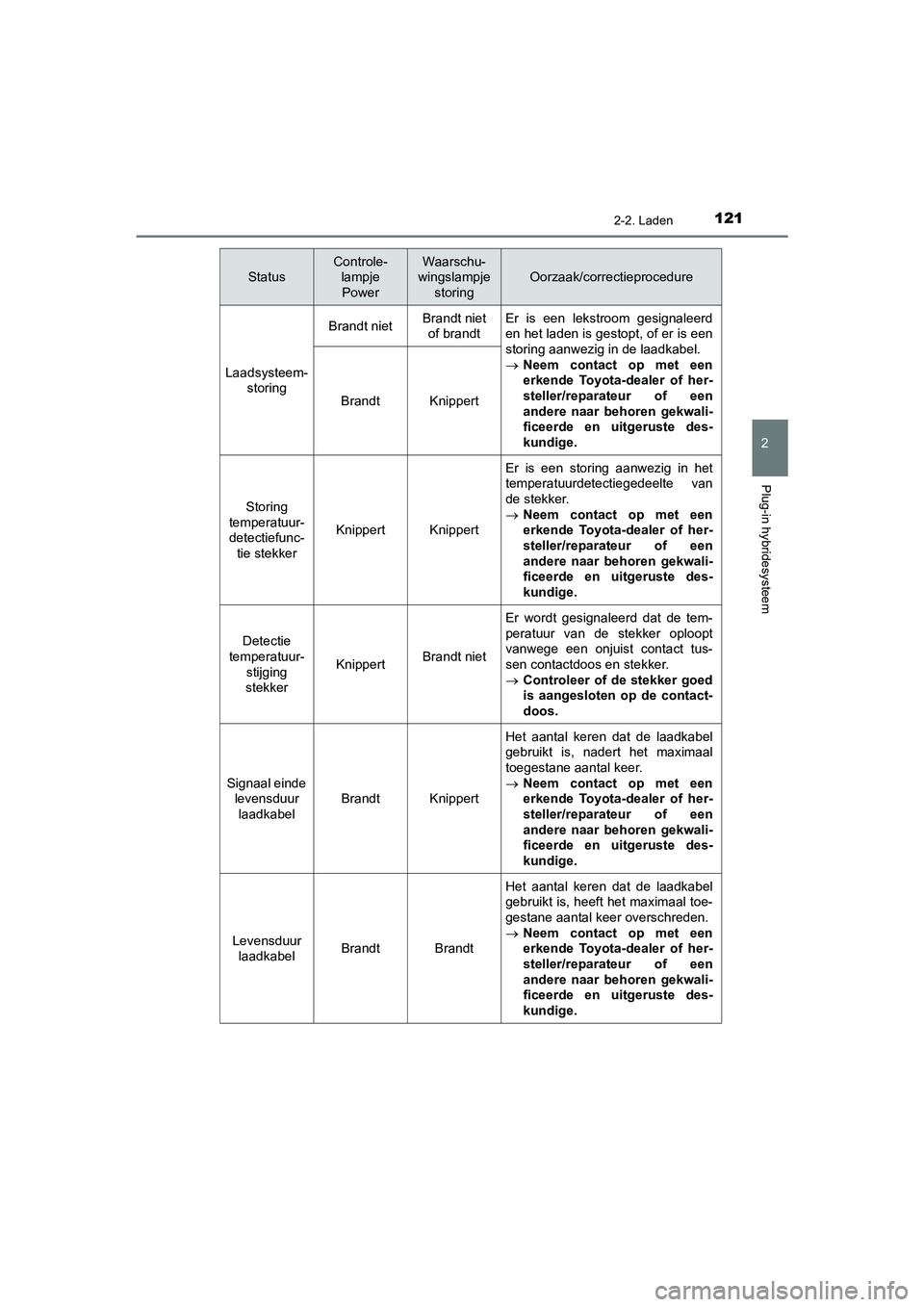

Status
Controle-lampje PowerWaarschu-
wingslampje storing
Oorzaak/correctieprocedure
Laadsysteem- storing Brandt niet
Brandt niet
of brandt Er is een lekstroom gesignaleerd
en het laden is gestopt, of er is een
storing aanwezig in de laadkabel.
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwali-
ficeerde en uitgeruste des-
kundige.
Brandt Knippert
Storing
temperatuur-
detectiefunc- tie stekker
KnippertKnippert
Er is een storing aanwezig in het
temperatuurdetectiegedeelte van
de stekker.
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwali-
ficeerde en uitgeruste des-
kundige.
Detectie
temperatuur- stijging
stekker
KnippertBrandt niet
Er wordt gesignaleerd dat de tem-
peratuur van de stekker oploopt
vanwege een onjuist contact tus-
sen contactdoos en stekker.
Controleer of de stekker goed
is aangesloten op de contact-
doos.
Signaal einde
levensduur laadkabel
BrandtKnippert
Het aantal keren dat de laadkabel
gebruikt is, nadert het maximaal
toegestane aantal keer.
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwali-
ficeerde en uitgeruste des-
kundige.
Levensduur
laadkabelBrandtBrandt
Het aantal keren dat de laadkabel
gebruikt is, heeft het maximaal toe-
gestane aantal keer overschreden.
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwali-
ficeerde en uitgeruste des-
kundige.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 121 Tuesday, May 11, 2021 9:32 AM
Page 123 of 818

1222-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

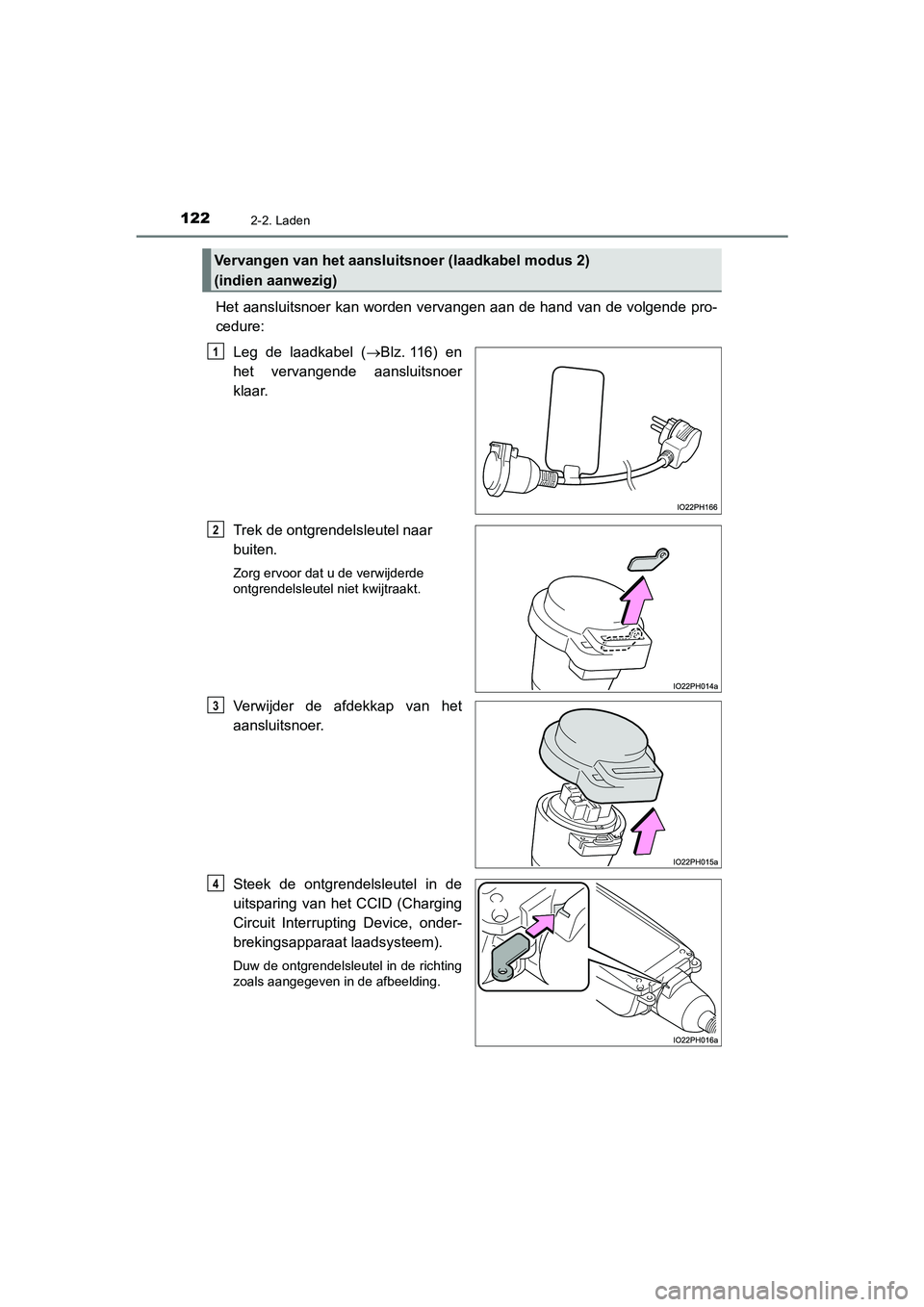

Het aansluitsnoer kan worden vervangen aan de hand van de volgende pro-
cedure:Leg de laadkabel ( Blz. 116) en
het vervangende aansluitsnoer
klaar.
Trek de ontgrendelsleutel naar
buiten.
Zorg ervoor dat u de verwijderde
ontgrendelsleutel niet kwijtraakt.
Verwijder de afdekkap van het
aansluitsnoer.
Steek de ontgrendelsleutel in de
uitsparing van het CCID (Charging
Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem).
Duw de ontgrendelsleutel in de richting
zoals aangegeven in de afbeelding.
Vervangen van het aansluitsnoer (laadkabel modus 2)
(indien aanwezig)
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 122 Tuesday, May 11, 2021 9:32 AM
Page 124 of 818

1232-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

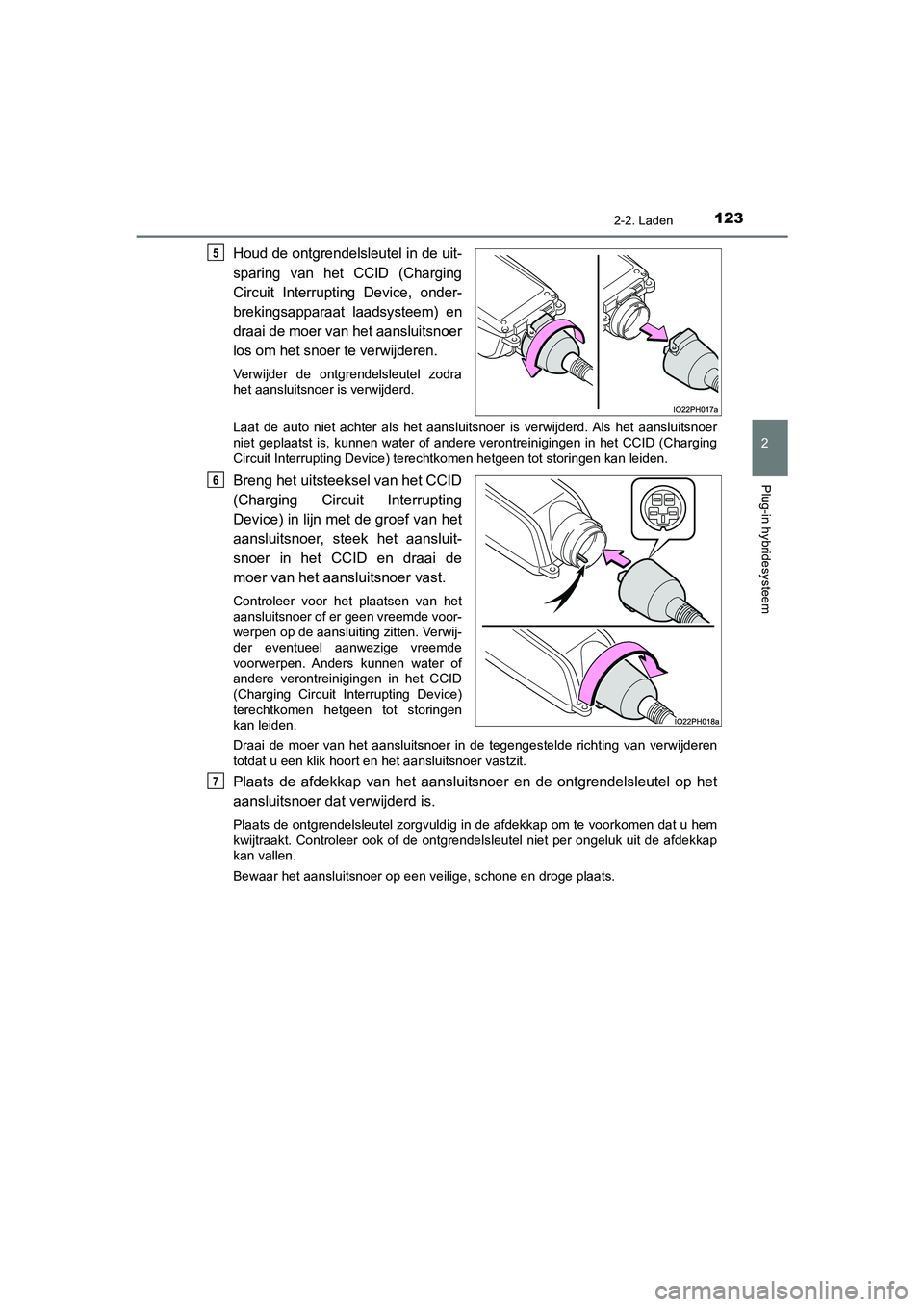

Houd de ontgrendelsleutel in de uit-
sparing van het CCID (Charging
Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem) en
draai de moer van het aansluitsnoer
los om het snoer te verwijderen.
Verwijder de ontgrendelsleutel zodra
het aansluitsnoer is verwijderd.
Laat de auto niet achter als het aansluitsnoer is verwijderd. Als het aansluitsnoer
niet geplaatst is, kunnen water of andere verontreinigingen in het CCID (Charging
Circuit Interrupting Device) terechtkomen hetgeen tot storingen kan leiden.
Breng het uitsteeksel van het CCID
(Charging Circuit Interrupting
Device) in lijn met de groef van het
aansluitsnoer, steek het aansluit-
snoer in het CCID en draai de
moer van het aansluitsnoer vast.
Controleer voor het plaatsen van het
aansluitsnoer of er geen vreemde voor-
werpen op de aansluiting zitten. Verwij-
der eventueel aanwezige vreemde
voorwerpen. Anders kunnen water of
andere verontreinigingen in het CCID
(Charging Circuit Interrupting Device)
terechtkomen hetgeen tot storingen
kan leiden.
Draai de moer van het aansluitsnoer in de tegengestelde richting van verwijderen
totdat u een klik hoort en het aansluitsnoer vastzit.
Plaats de afdekkap van het aansluitsnoer en de ontgrendelsleutel op het
aansluitsnoer dat verwijderd is.
Plaats de ontgrendelsleutel zorgvuldig in de afdekkap om te voorkomen dat u hem
kwijtraakt. Controleer ook of de ontgrendelsleutel niet per ongeluk uit de afdekkap
kan vallen.
Bewaar het aansluitsnoer op een veilige, schone en droge plaats.
5
6
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 123 Tuesday, May 11, 2021 9:32 AM
Page 125 of 818

1242-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

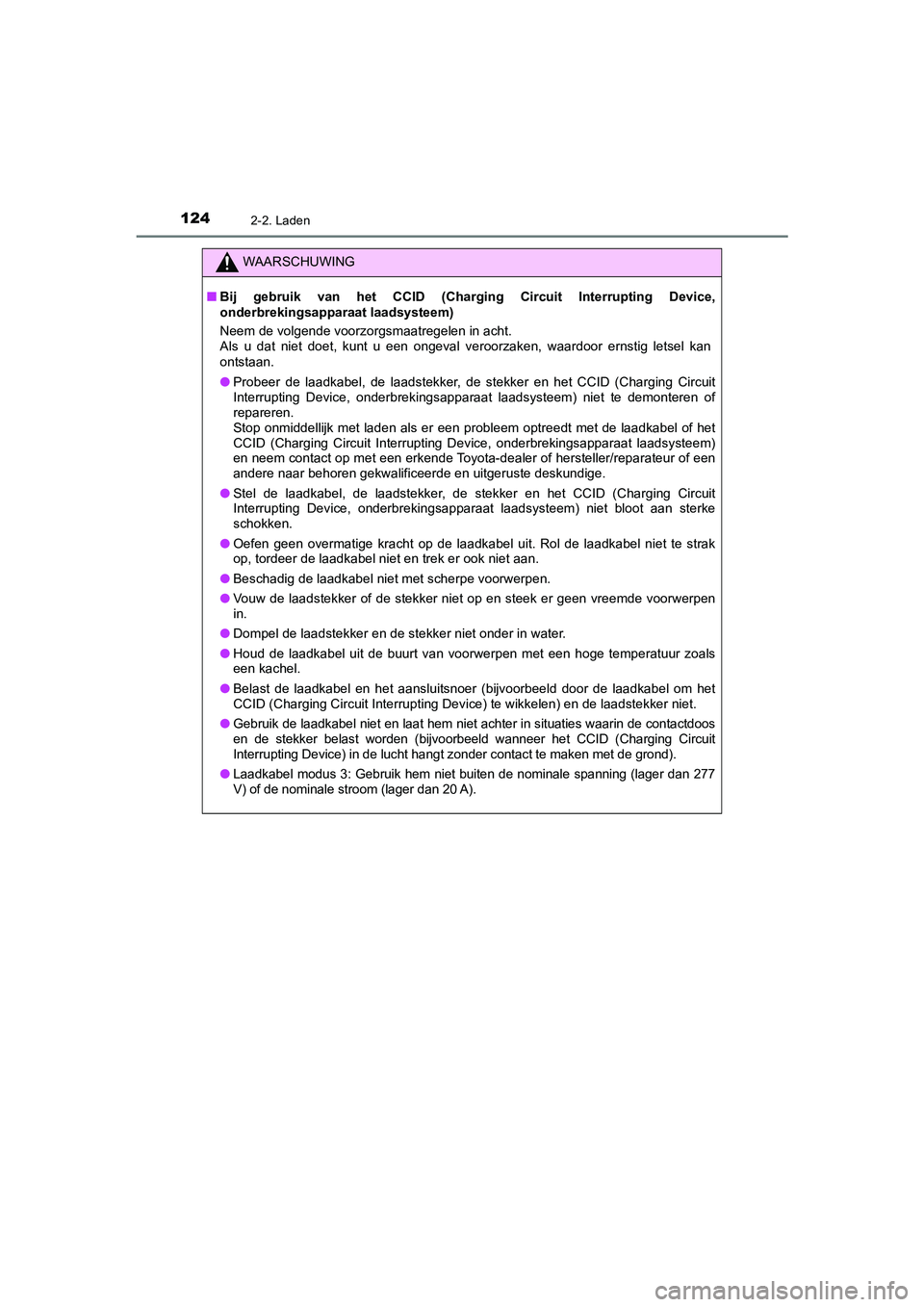

WAARSCHUWING
■Bij gebruik van het CCID (Charging Circuit Interrupting Device,
onderbrekingsappar aat laadsysteem)
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor ernstig letsel kan
ontstaan.
● Probeer de laadkabel, de laadstekker, de stekker en het CCID (Charging Circuit
Interrupting Device, onderbrekingsapparaat laadsysteem) niet te demonteren of
repareren.
Stop onmiddellijk met laden als er een probleem optreedt met de laadkabel of het
CCID (Charging Circuit Interrupting De vice, onderbrekingsapparaat laadsysteem)
en neem contact op met een erkende Toyota- dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Stel de laadkabel, de laadstekker, de stekker en het CCID (Charging Circuit
Interrupting Device, onderbrekingsapparaat laadsysteem) niet bloot aan sterke
schokken.
● Oefen geen overmatige kracht op de laadkabel uit. Rol de laadkabel niet te strak
op, tordeer de laadkabel niet en trek er ook niet aan.
● Beschadig de laadkabel niet met scherpe voorwerpen.
● Vouw de laadstekker of de stekker niet op en steek er geen vreemde voorwerpen
in.
● Dompel de laadstekker en de stekker niet onder in water.
● Houd de laadkabel uit de buurt van voorwerpen met een hoge temperatuur zoals
een kachel.
● Belast de laadkabel en het aansluitsnoer (bijvoorbeeld door de laadkabel om het
CCID (Charging Circuit Interrupting Device) te wikkelen) en de laadstekker niet.
● Gebruik de laadkabel niet en laat hem niet achter in situaties waarin de contactdoos
en de stekker belast worden (bijvoorbeeld wanneer het CCID (Charging Circuit
Interrupting Device) in de lucht hangt zonder contact te maken met de grond).
● Laadkabel modus 3: Gebruik hem niet buiten de nominale spanning (lager dan 277
V) of de nominale stroom (lager dan 20 A).
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 124 Tuesday, May 11, 2021 9:32 AM
Page 126 of 818

1252-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

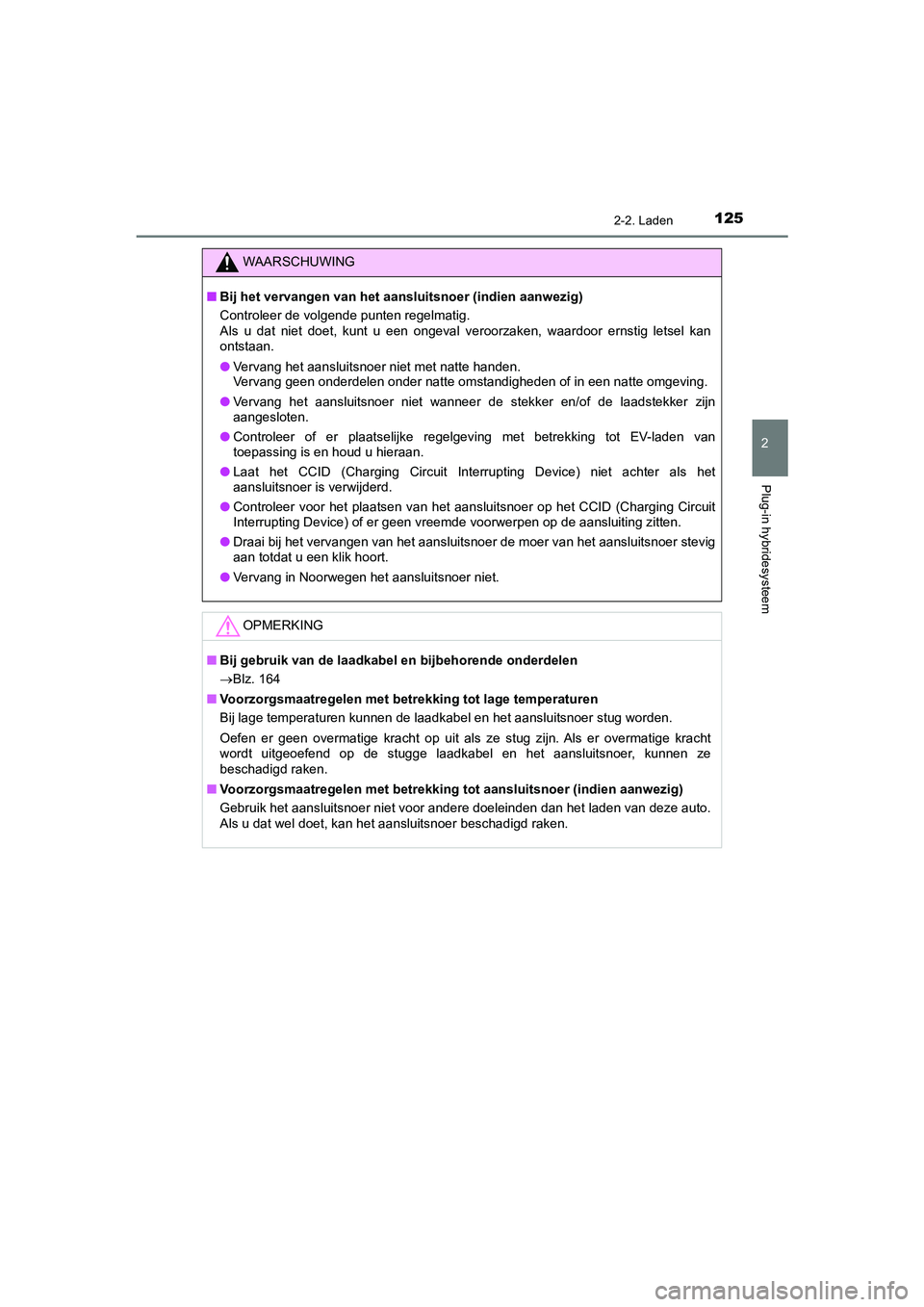

WAARSCHUWING
■Bij het vervangen van het aansluitsnoer (indien aanwezig)
Controleer de volgende punten regelmatig.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor ernstig letsel kan
ontstaan.
● Vervang het aansluitsnoer niet met natte handen.
Vervang geen onderdelen onder natte omstandigheden of in een natte omgeving.
● Vervang het aansluitsnoer niet wanneer de stekker en/of de laadstekker zijn
aangesloten.
● Controleer of er plaatselijke regelgeving met betrekking tot EV-laden van
toepassing is en houd u hieraan.
● Laat het CCID (Charging Circuit Interrupting Device) niet achter als het
aansluitsnoer is verwijderd.
● Controleer voor het plaatsen van het aans luitsnoer op het CCID (Charging Circuit
Interrupting Device) of er geen vreemde voorwerpen op de aansluiting zitten.
● Draai bij het vervangen van het aansluitsnoer de moer van het aansluitsnoer stevig
aan totdat u een klik hoort.
● Vervang in Noorwegen het aansluitsnoer niet.
OPMERKING
■Bij gebruik van de laadkabel en bijbehorende onderdelen
Blz. 164
■ Voorzorgsmaatregelen met betrekking tot lage temperaturen
Bij lage temperaturen kunnen de laadkabel en het aansluitsnoer stug worden.
Oefen er geen overmatige kracht op uit als ze stug zijn. Als er overmatige kracht
wordt uitgeoefend op de stugge laadkabel en het aansluitsnoer, kunnen ze
beschadigd raken.
■ Voorzorgsmaatregelen met betrekking tot aansluitsnoer (indien aanwezig)
Gebruik het aansluitsnoer niet voor andere doeleinden dan het laden van deze auto.
Als u dat wel doet, kan het aansluitsnoer beschadigd raken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 125 Tuesday, May 11, 2021 9:32 AM
Page 127 of 818

1262-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

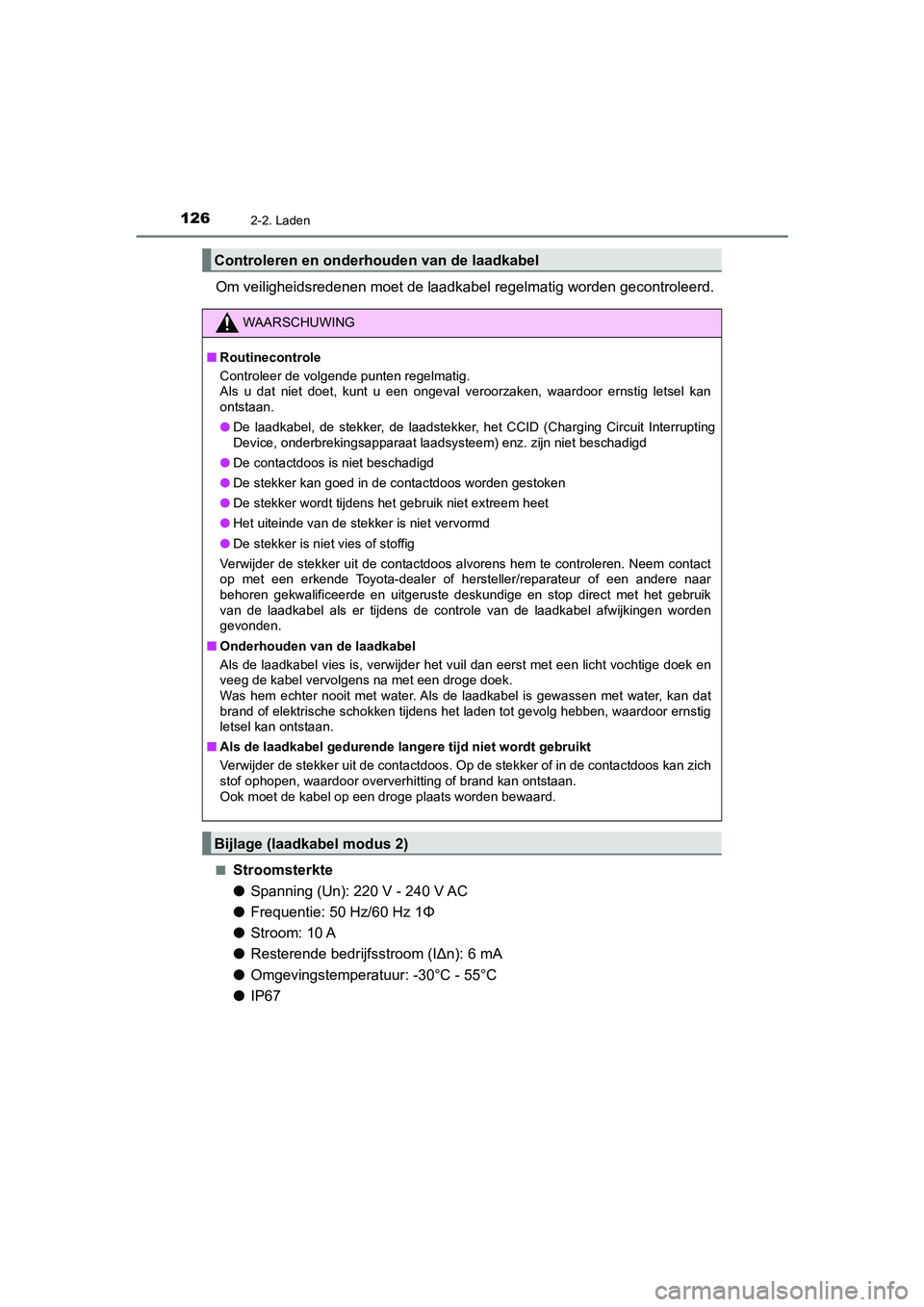

Om veiligheidsredenen moet de laadkabel regelmatig worden gecontroleerd.
■Stroomsterkte
●Spanning (Un): 220 V - 240 V AC
● Frequentie: 50 Hz/60 Hz 1 Φ
● Stroom: 10 A
● Resterende bedrijfsstroom (I Δn): 6 mA
● Omgevingstemperatuur: -30°C - 55°C
● IP67
Controleren en onderhouden van de laadkabel
WAARSCHUWING
■Routinecontrole
Controleer de volgende punten regelmatig.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor ernstig letsel kan
ontstaan.
● De laadkabel, de stekker, de laadstekker, het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsysteem) enz. zijn niet beschadigd
● De contactdoos is niet beschadigd
● De stekker kan goed in de contactdoos worden gestoken
● De stekker wordt tijdens het gebruik niet extreem heet
● Het uiteinde van de stekker is niet vervormd
● De stekker is niet vies of stoffig
Verwijder de stekker uit de contactdoos alvorens hem te controleren. Neem contact
op met een erkende Toyota-dealer of her steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige en stop direct met het gebruik
van de laadkabel als er tijdens de controle van de laadkabel afwijkingen worden
gevonden.
■ Onderhouden van de laadkabel
Als de laadkabel vies is, verwijder het vuil dan eerst met een licht vochtige doek en
veeg de kabel vervolgens na met een droge doek.
Was hem echter nooit met water. Als de laadkabel is gewassen met water, kan dat
brand of elektrische schokken tijdens het laden tot gevolg hebben, waardoor ernstig
letsel kan ontstaan.
■ Als de laadkabel gedurende lang ere tijd niet wordt gebruikt
Verwijder de stekker uit de contactdoos. Op de stekker of in de contactdoos kan zich
stof ophopen, waardoor oververhitting of brand kan ontstaan.
Ook moet de kabel op een droge plaats worden bewaard.
Bijlage (laadkabel modus 2)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 126 Tuesday, May 11, 2021 9:32 AM
Page 128 of 818

1272-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

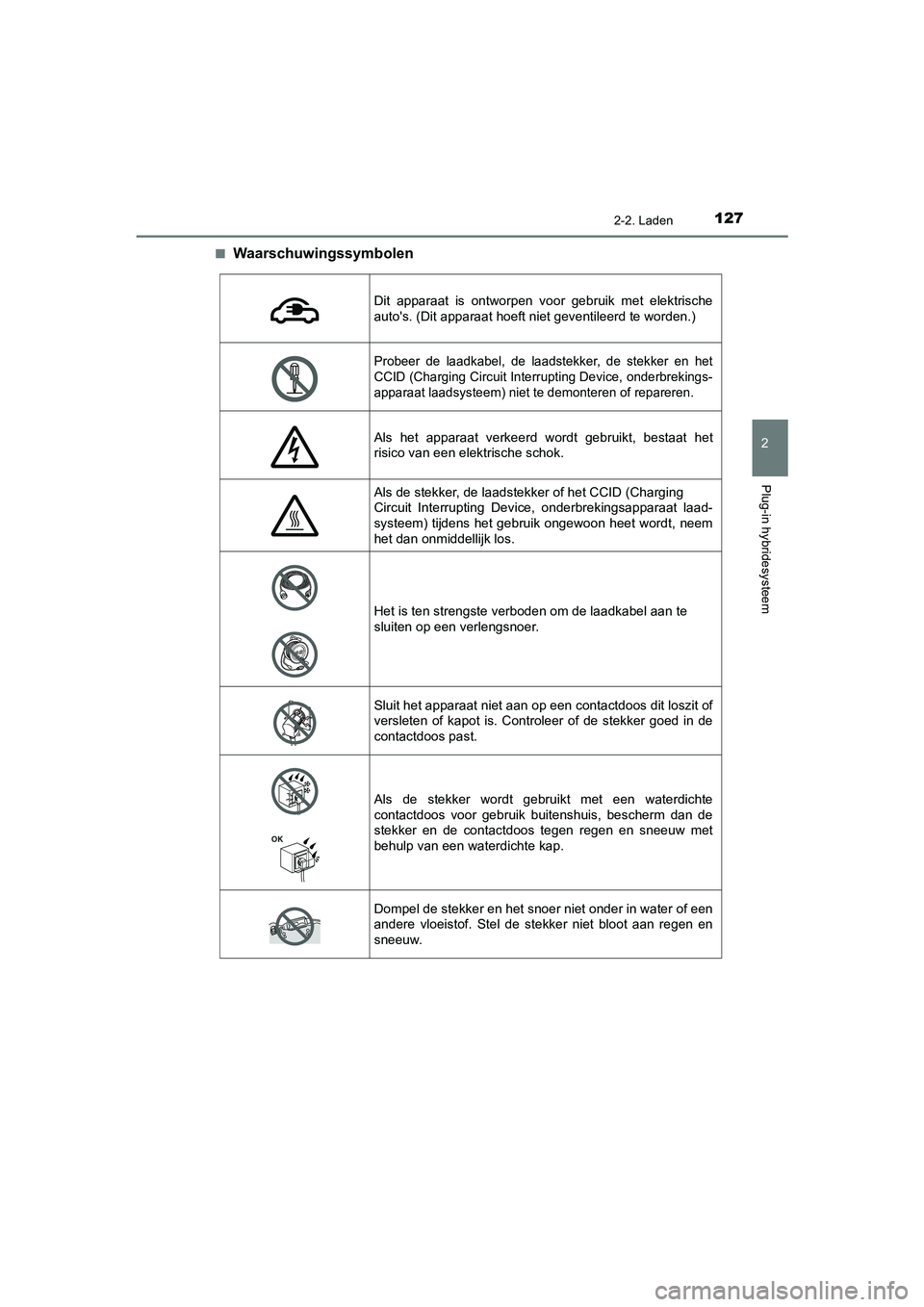

Waarschuwingssymbolen
Dit apparaat is ontworpen voor gebruik met elektrische
auto's. (Dit apparaat hoeft niet geventileerd te worden.)
Probeer de laadkabel, de laadstekker, de stekker en het
CCID (Charging Circuit Interrupting Device, onderbrekings-
apparaat laadsysteem) niet te demonteren of repareren.
Als het apparaat verkeerd wordt gebruikt, bestaat het
risico van een elektrische schok.
Als de stekker, de laadstekker of het CCID (Charging
Circuit Interrupting Device, onderbrekingsapparaat laad-
systeem) tijdens het gebruik ongewoon heet wordt, neem
het dan onmiddellijk los.
Het is ten strengste verboden om de laadkabel aan te
sluiten op een verlengsnoer.
Sluit het apparaat niet aan op een contactdoos dit loszit of
versleten of kapot is. Controleer of de stekker goed in de
contactdoos past.
Als de stekker wordt gebruikt met een waterdichte
contactdoos voor gebruik buitenshuis, bescherm dan de
stekker en de contactdoos tegen regen en sneeuw met
behulp van een waterdichte kap.
Dompel de stekker en het snoer niet onder in water of een
andere vloeistof. Stel de stekker niet bloot aan regen en
sneeuw.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 127 Tuesday, May 11, 2021 9:32 AM
Page 129 of 818

1282-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

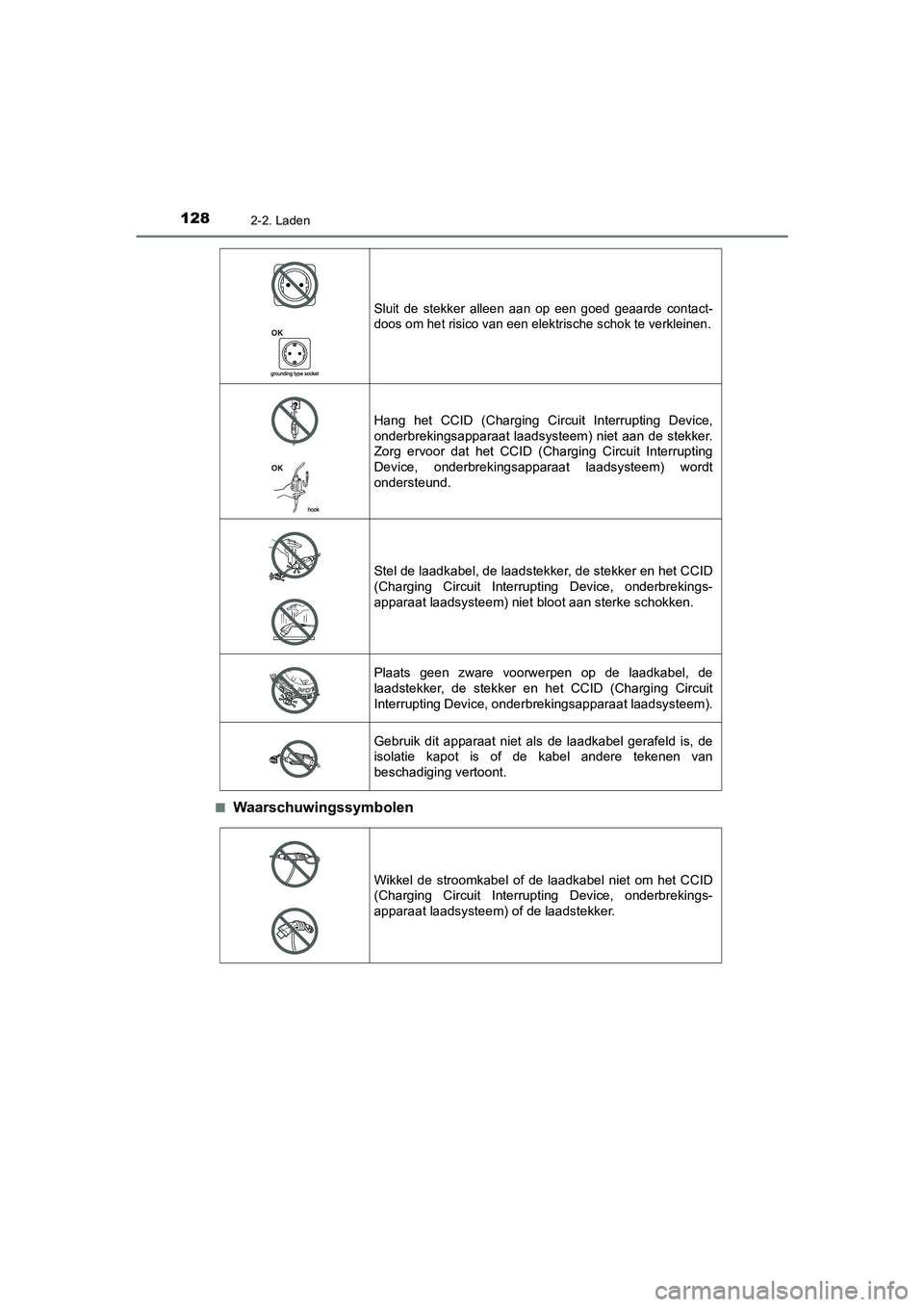

Waarschuwingssymbolen
Sluit de stekker alleen aan op een goed geaarde contact-
doos om het risico van een elektrische schok te verkleinen.
Hang het CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laadsysteem) niet aan de stekker.
Zorg ervoor dat het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsysteem) wordt
ondersteund.
Stel de laadkabel, de laadstekker, de stekker en het CCID
(Charging Circuit Interrupting Device, onderbrekings-
apparaat laadsysteem) niet
bloot aan sterke schokken.
Plaats geen zware voorwerpen op de laadkabel, de
laadstekker, de stekker en het CCID (Charging Circuit
Interrupting Device, onderbr ekingsapparaat laadsysteem).
Gebruik dit apparaat niet als de laadkabel gerafeld is, de
isolatie kapot is of de kabel andere tekenen van
beschadiging vertoont.
Wikkel de stroomkabel of de laadkabel niet om het CCID
(Charging Circuit Interrupting Device, onderbrekings-
apparaat laadsysteem) of de laadstekker.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 128 Tuesday, May 11, 2021 9:32 AM
Page 130 of 818

1292-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

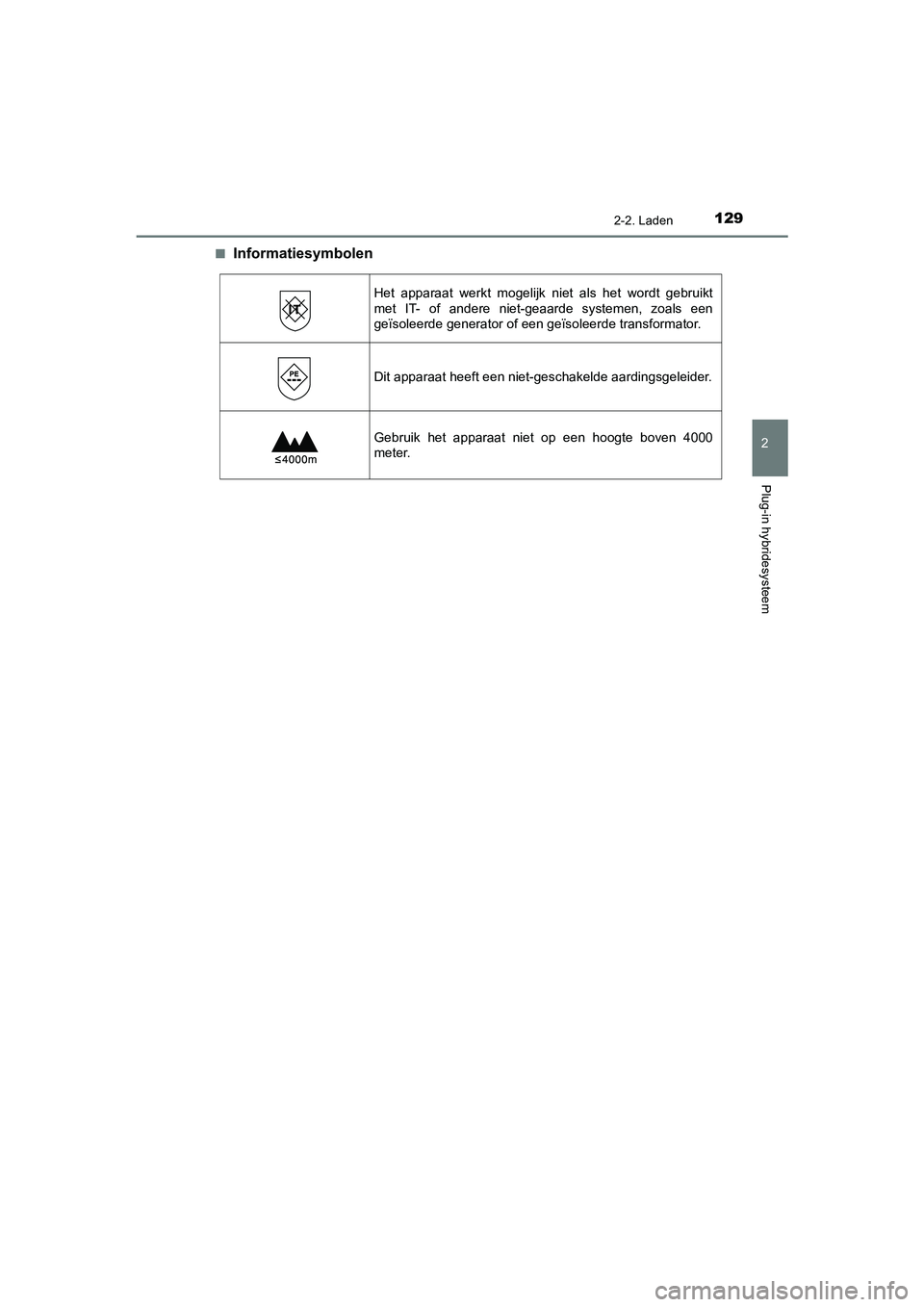

Informatiesymbolen
Het apparaat werkt mogelijk niet als het wordt gebruikt
met IT- of andere niet-geaarde systemen, zoals een
geïsoleerde generator of een geïsoleerde transformator.
Dit apparaat heeft een niet-geschakelde aardingsgeleider.
Gebruik het apparaat niet op een hoogte boven 4000
meter.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 129 Tuesday, May 11, 2021 9:32 AM
