801-3. Antidiefstalsysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Als de melding waarin u wordt gevraagd of u de inbraaksensor wilt uitschakelen
niet wordt weergegeven
De melding wordt mogelijk niet weergegeven als er een andere melding wordt weerge-
geven. Zet in dat geval het contact AAN, volg de instructies op het display en zet het
contact weer UIT.
■ Uitschakelen en automatisch opnieu w inschakelen van de inbraaksensor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uitgescha-
keld.
● Druk op de startknop of ontgrendel de portieren met de instapfunctie of de afstands-
bediening om de inbraaksensor opnieuw in te schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het alarmsys-
teem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Het bewegen van mensen buiten de auto
●
Er bevinden zich nog personen of huisdieren
in de auto.
● Er is een zijruit geopend.
In dit geval registreert de sensor mogelijk
het volgende:
• Wind of beweging van voorwerpen, zoals
bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
IO13PH005
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
IO13PH007
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 80 Tuesday, May 11, 2021 9:32 AM
Page 82 of 818

811-3. Antidiefstalsysteem
1
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Veiligheid en beveiliging
● De auto staat in een wasstraat of een hogedruk-wasinstallatie.
● De auto is blootgesteld aan schokken die het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde schokken of trillingen.
●
De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden, zoals
in een parkeergarage.
● Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan schokken of trillingen.
OPMERKING
■Ervoor zorgen dat de inbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of wanneer u
voorwerpen achterlaat tussen de bestuurdersstoel en de stoel van de voorpassa-
gier, werkt de inbraaksensor mogelijk minder goed.
IO13PH008
IO13PH009
●Raak de sensoren niet aan en bedek ze ook
niet, omdat hierdoor de werking van de sen-
soren in negatieve zin beïnvloed kan wor-
den.
● Spuit geen luchtverfrisser of andere produc-
ten rechtstreeks in de openingen van de
sensoren.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 81 Tuesday, May 11, 2021 9:32 AM
Page 83 of 818

821-3. Antidiefstalsysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 82 Tuesday, May 11, 2021 9:32 AM
Page 84 of 818

83

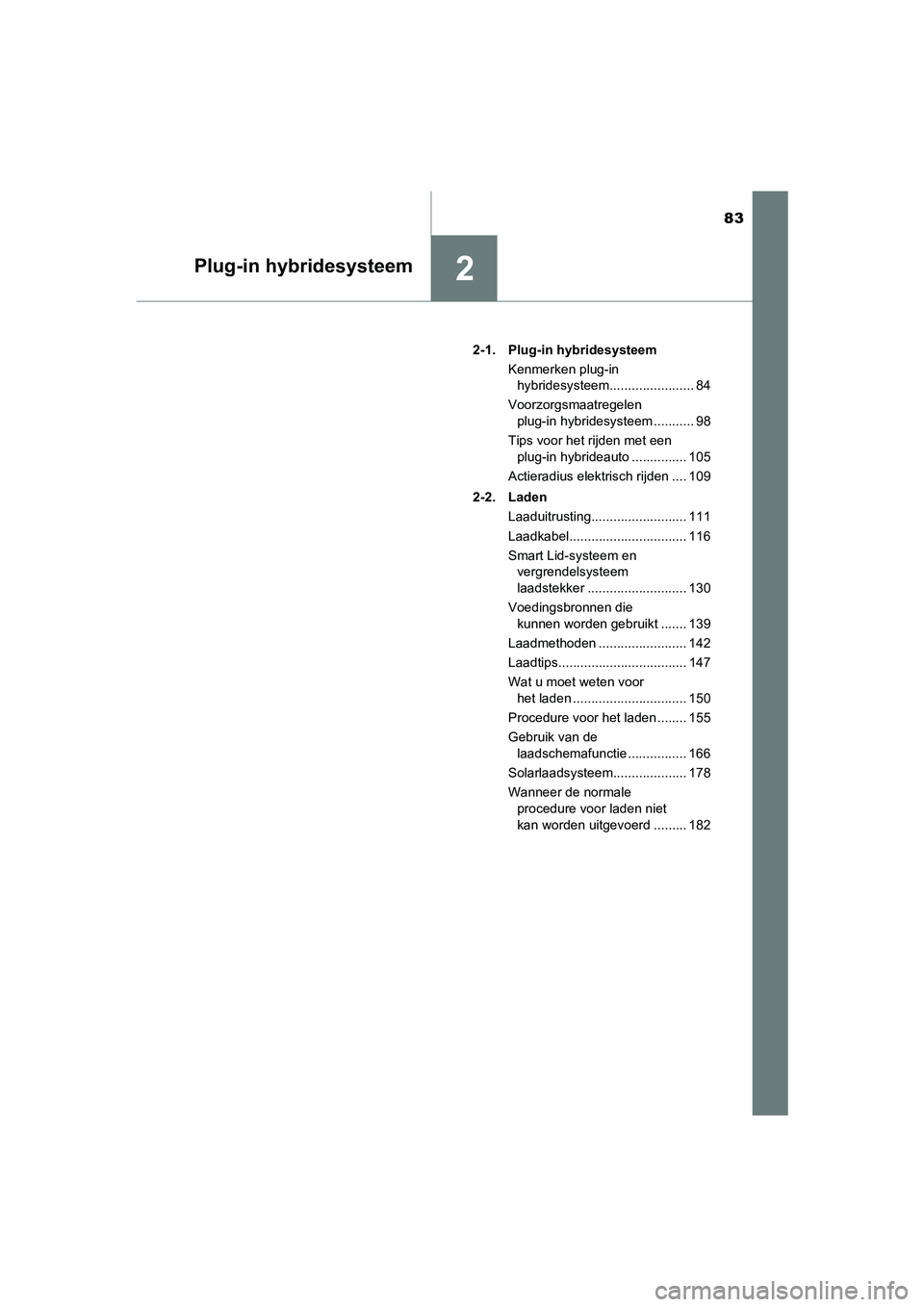

2Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)2-1. Plug-in hybridesysteem
Kenmerken plug-in hybridesysteem..... .................. 84
Voorzorgsmaatregelen plug-in hybridesysteem ........... 98
Tips voor het rijden met een plug-in hybrideauto ............... 105
Actieradius elektrisch rijden .... 109
2-2. Laden Laaduitrusting.......................... 111
Laadkabel................................ 116
Smart Lid-systeem en vergrendelsysteem
laadstekker ........................... 130
Voedingsbronnen die kunnen worden gebruikt ....... 139
Laadmethoden ........................ 142
Laadtips................................... 147
Wat u moet weten voor het laden ............................... 150
Procedure voor het laden ........ 155
Gebruik van de laadschemafunctie ................ 166
Solarlaadsysteem.............. ...... 178
Wanneer de normale procedure voor laden niet
kan worden uitgevoerd ......... 182
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 83 Tuesday, May 11, 2021 9:32 AM
Page 85 of 818

842-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Kenmerken plug-in hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.
Benzinemotor
Elektromotor (tractiemotor)
Het plug-in hybridesysteem combineert het economische rendement van
elektrische auto's op optimale wijze met de praktische bruikbaarheid van
hybrideauto's.
● Er kan elektrisch worden gereden op elektriciteit die geladen is via een\
externe voedingsbron.
*
●Als de resterende lading in het batterijpakket (tractiebatterij) te laag
wordt, wordt de benzinemotor automatisch ingeschakeld, zodat de auto
kan worden gereden als een hybrideauto.
*: De actieradius voor elektrisch rijden is afhankelijk van de omstandigheden, zoals
de rijsnelheid, de resterende hoeveelheid lading in het batterijpakket (tractiebat-
terij) en het gebruik van de airconditioning. De benzinemotor kan, afhankelijk van
de rijomstandigheden, ook gelijktijdig worden gebruikt.
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 84 Tuesday, May 11, 2021 9:32 AM
Page 86 of 818

852-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

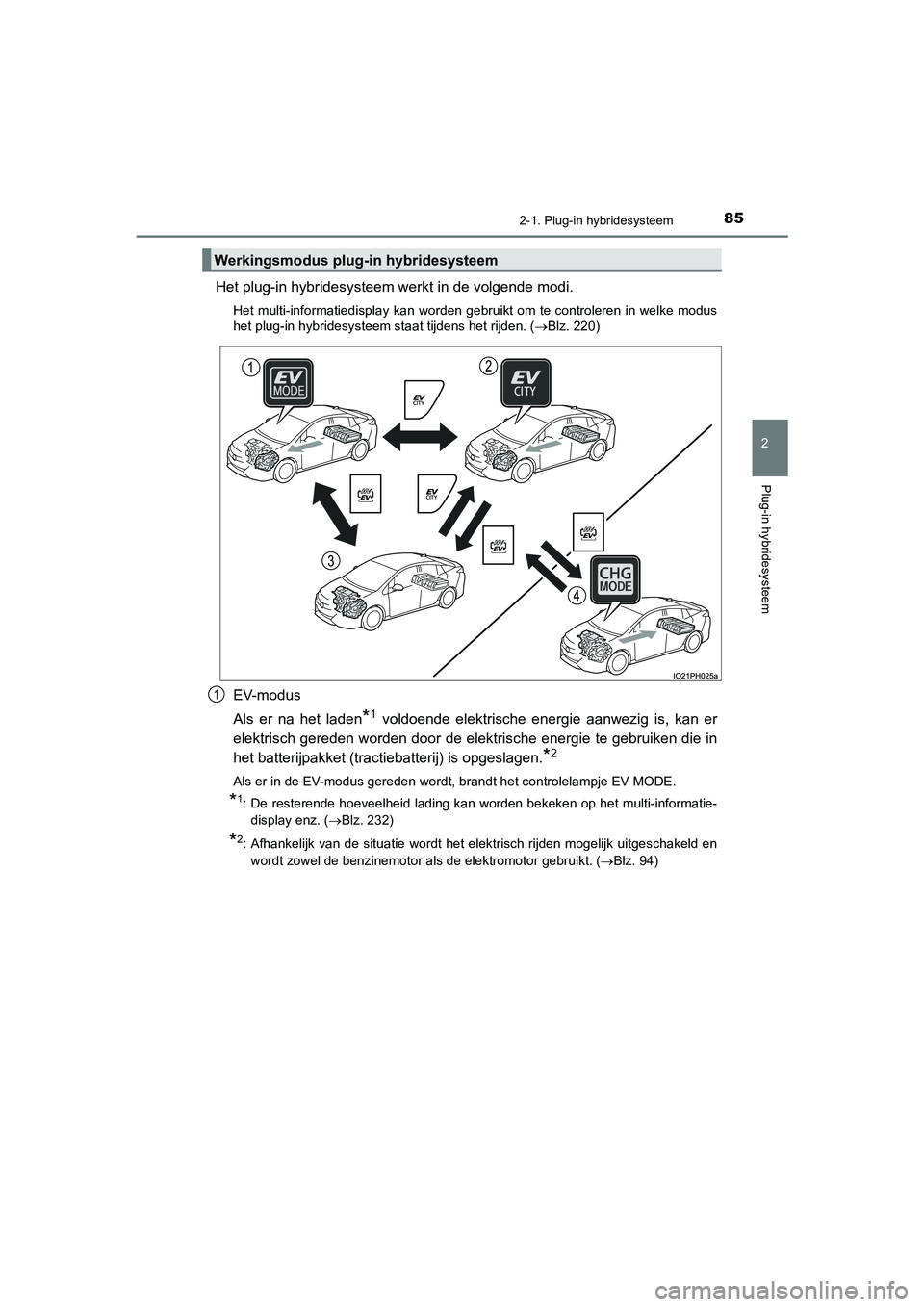

Het plug-in hybridesysteem werkt in de volgende modi.
Het multi-informatiedisplay kan worden gebruikt om te controleren in welke modus
het plug-in hybridesysteem staat tijdens het rijden. (Blz. 220)
EV-modus
Als er na het laden
*1 voldoende elektrische energie aanwezig is, kan er
elektrisch gereden worden door de elektrische energie te gebruiken die in
het batterijpakket (tractiebatterij) is opgeslagen.
*2
Als er in de EV-modus gereden wordt, brandt het controlelampje EV MODE.
*1: De resterende hoeveelheid lading kan worden bekeken op het multi-informatie- display enz. ( Blz. 232)
*2: Afhankelijk van de situatie wordt het elektrisch rijden mogelijk uitgeschakeld en
wordt zowel de benzinemotor als de elektromotor gebruikt. ( Blz. 94)
Werkingsmodus plug-in hybridesysteem
1
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 85 Tuesday, May 11, 2021 9:32 AM
Page 87 of 818

862-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

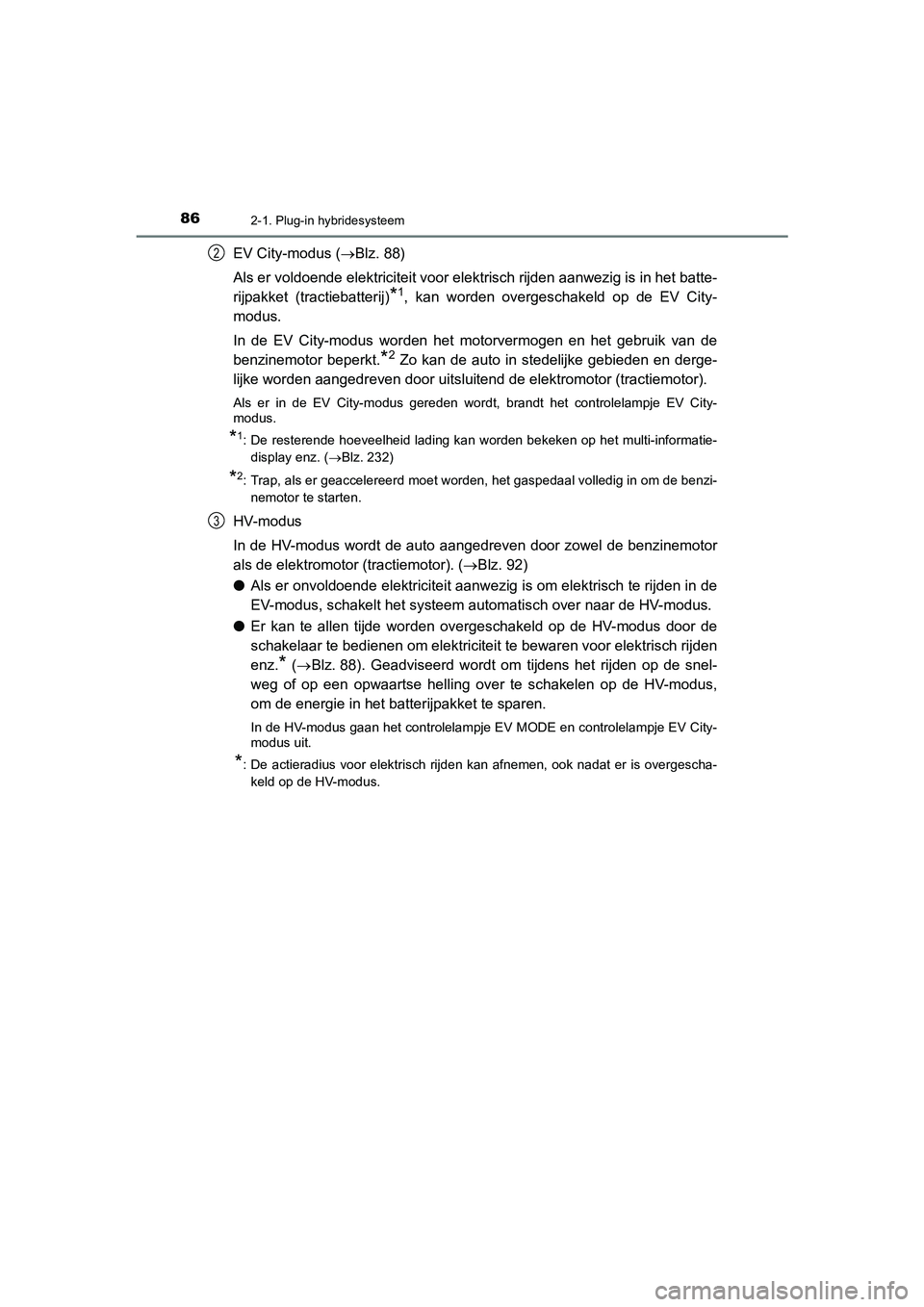

EV City-modus (Blz. 88)
Als er voldoende elektriciteit voor elektrisch rijden aanwezig is in het batte-
rijpakket (tractiebatterij)
*1, kan worden overgeschakeld op de EV City-
modus.
In de EV City-modus worden het motorvermogen en het gebruik van de
benzinemotor beperkt.
*2 Zo kan de auto in stedelijke gebieden en derge-
lijke worden aangedreven door uitsluitend de elektromotor (tractiemotor).
Als er in de EV City-modus gereden wordt, brandt het controlelampje EV City-
modus.
*1: De resterende hoeveelheid lading kan worden bekeken op het multi-informatie- display enz. ( Blz. 232)
*2: Trap, als er geaccelereerd moet worden, het gaspedaal volledig in om de benzi-
nemotor te starten.
HV-modus
In de HV-modus wordt de auto aangedreven door zowel de benzinemotor
als de elektromotor (tractiemotor). ( Blz. 92)
● Als er onvoldoende elektriciteit aanwezig is om elektrisch te rijden in de
EV-modus, schakelt het systeem automatisch over naar de HV-modus.
● Er kan te allen tijde worden overgeschakeld op de HV-modus door de
schakelaar te bedienen om elektriciteit te bewaren voor elektrisch rijden
enz.
* ( Blz. 88). Geadviseerd wordt om tijdens het rijden op de snel-
weg of op een opwaartse helling over te schakelen op de HV-modus,
om de energie in het batterijpakket te sparen.
In de HV-modus gaan het controlelampje EV MODE en controlelampje EV City-
modus uit.
*: De actieradius voor elektrisch rijden kan afnemen, ook nadat er is overgescha- keld op de HV-modus.
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 86 Tuesday, May 11, 2021 9:32 AM
Page 88 of 818

872-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

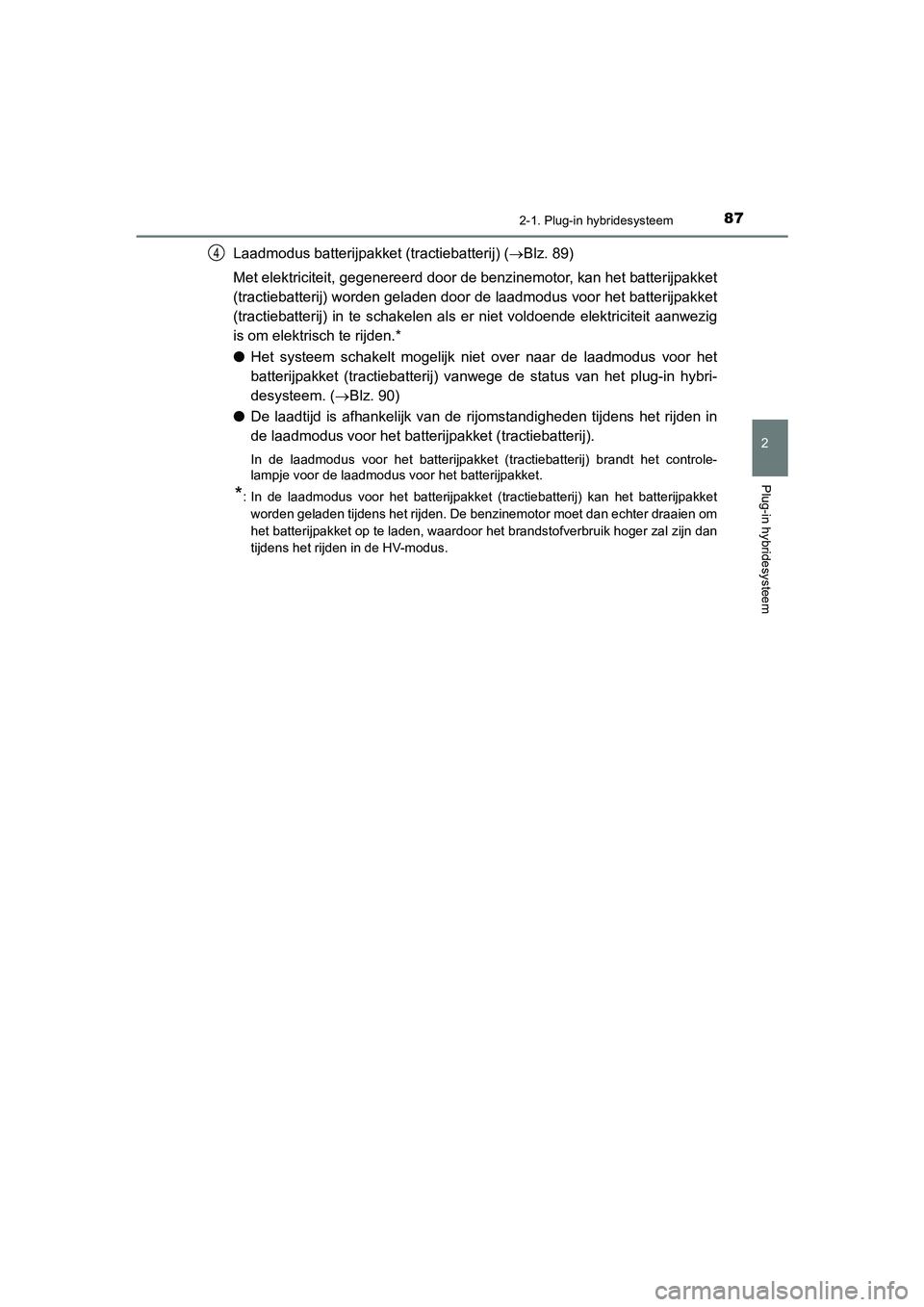

Laadmodus batterijpakket (tractiebatterij) (Blz. 89)
Met elektriciteit, gegenereerd door de benzinemotor, kan het batterijpakket
(tractiebatterij) worden geladen door de laadmodus voor het batterijpakket
(tractiebatterij) in te schakelen als er niet voldoende elektriciteit aanwezig
is om elektrisch te rijden.*
● Het systeem schakelt mogelijk niet over naar de laadmodus voor het
batterijpakket (tractiebatterij) vanwege de status van het plug-in hyb\
ri-
desysteem. ( Blz. 90)
● De laadtijd is afhankelijk van de rijomstandigheden tijdens het rijden in
de laadmodus voor het batterijpakket (tractiebatterij).
In de laadmodus voor het batterijpakket (tractiebatterij) brandt het controle-
lampje voor de laadmodus voor het batterijpakket.
*: In de laadmodus voor het batterijpakket (tractiebatterij) kan het batterijpakket
worden geladen tijdens het rijden. De benzinemotor moet dan echter draaien om
het batterijpakket op te laden, waardoor het brandstofverbruik hoger zal zijn dan
tijdens het rijden in de HV-modus.
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 87 Tuesday, May 11, 2021 9:32 AM
Page 89 of 818

882-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

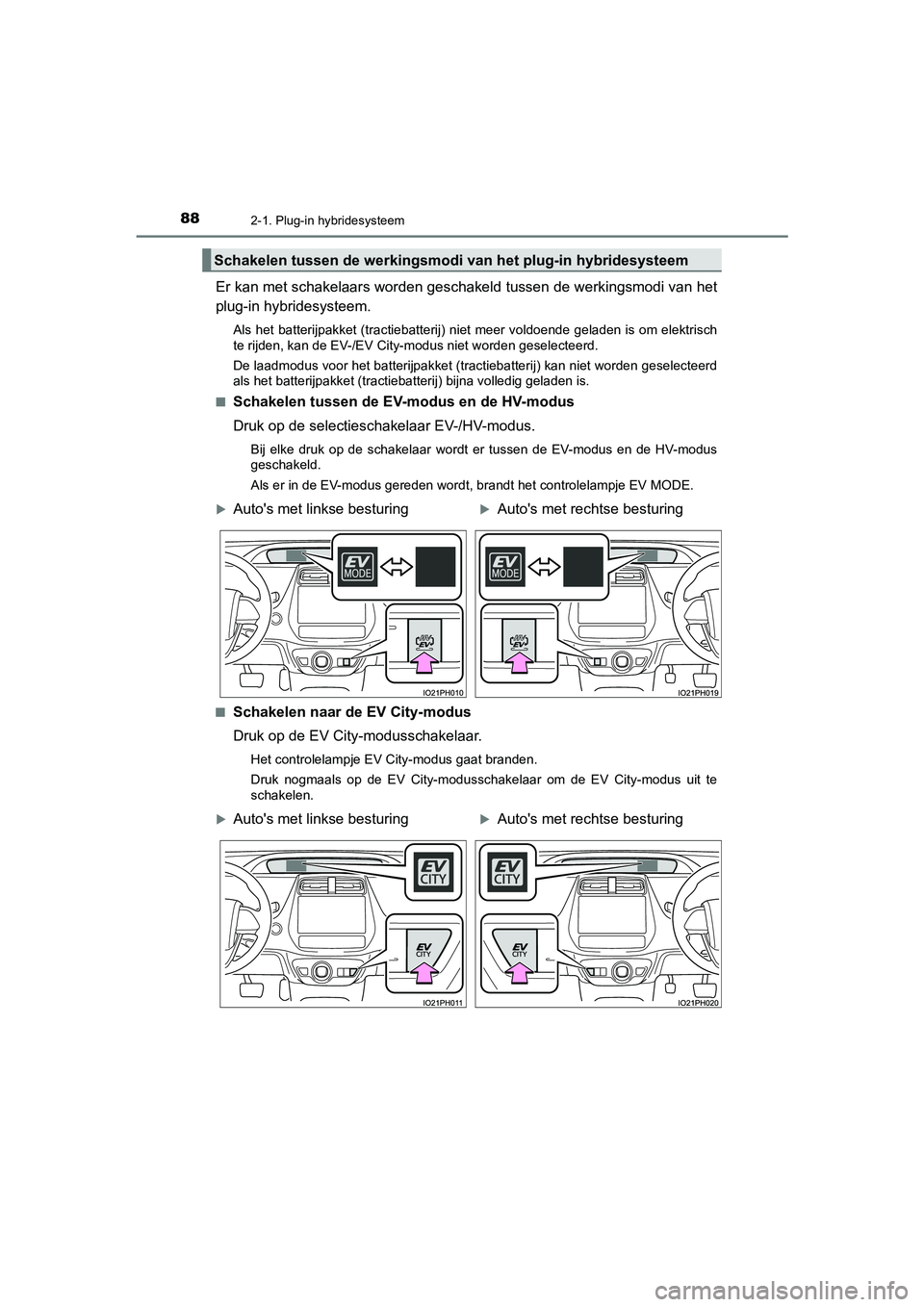

Er kan met schakelaars worden geschakeld tussen de werkingsmodi van het
plug-in hybridesysteem.
Als het batterijpakket (tractiebatterij) niet meer voldoende geladen is om elektrisch
te rijden, kan de EV-/EV City-modus niet worden geselecteerd.
De laadmodus voor het batterijpakket (tractiebatterij) kan niet worden geselecteerd
als het batterijpakket (tractiebatterij) bijna volledig geladen is.
■
Schakelen tussen de EV-modus en de HV-modus
Druk op de selectieschakelaar EV-/HV-modus.
Bij elke druk op de schakelaar wordt er tussen de EV-modus en de HV-modus
geschakeld.
Als er in de EV-modus gereden wordt, brandt het controlelampje EV MODE.
■
Schakelen naar de EV City-modus
Druk op de EV City-modusschakelaar.
Het controlelampje EV City-modus gaat branden.
Druk nogmaals op de EV City-modusschakelaar om de EV City-modus uit te
schakelen.
Schakelen tussen de werkingsmo di van het plug-in hybridesysteem
Auto's met linkse besturingAuto's met rechtse besturing
Auto's met linkse besturingAuto's met rechtse besturing
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 88 Tuesday, May 11, 2021 9:32 AM
Page 90 of 818

892-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

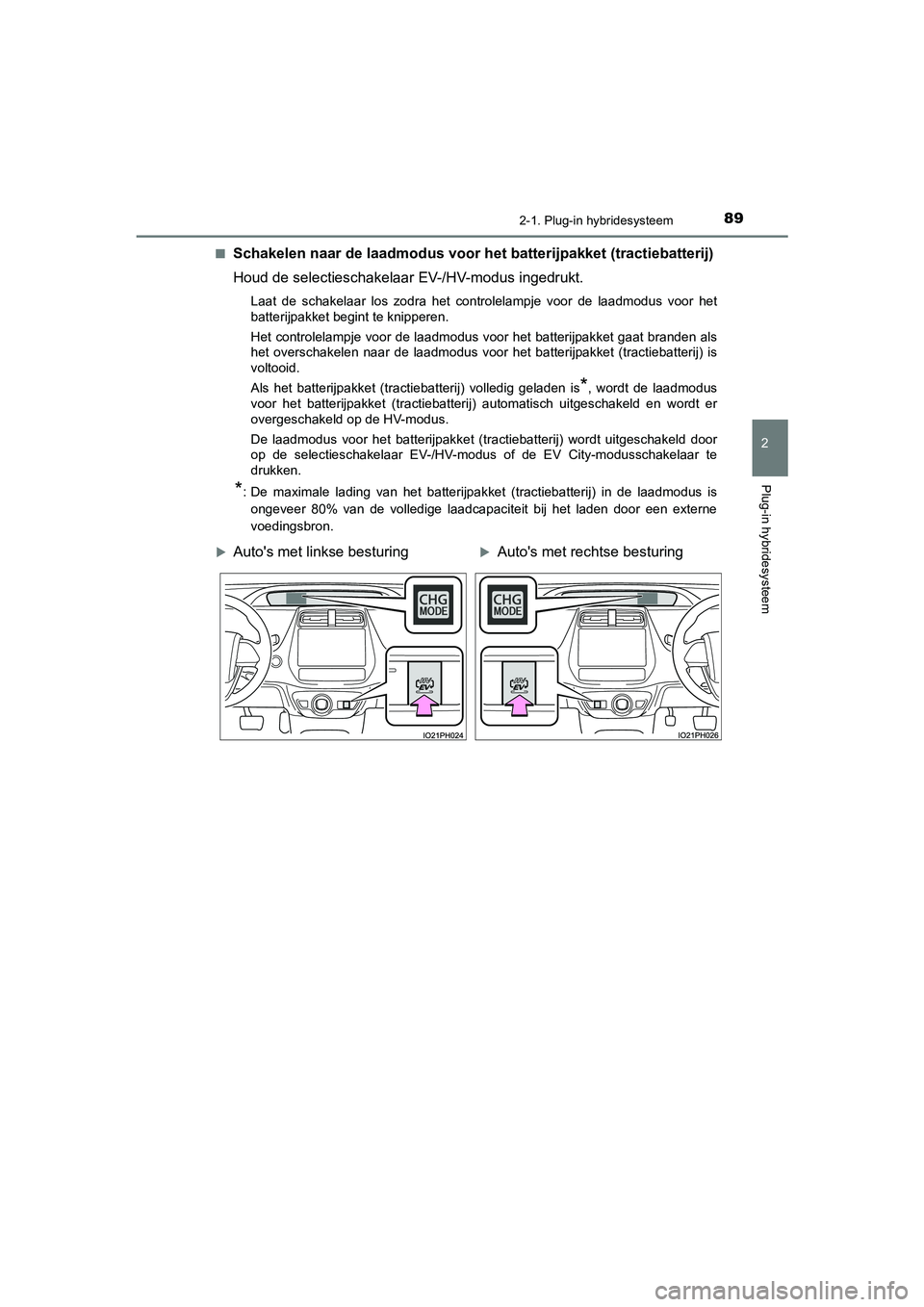

Schakelen naar de laadmodus voor het batterijpakket (tractiebatterij)
Houd de selectieschakelaar EV-/HV-modus ingedrukt.
Laat de schakelaar los zodra het controlelampje voor de laadmodus voor het
batterijpakket begint te knipperen.
Het controlelampje voor de laadmodus voor het batterijpakket gaat branden als
het overschakelen naar de laadmodus voor het batterijpakket (tractiebatterij) is
voltooid.
Als het batterijpakket (tractiebatterij) volledig geladen is
*, wordt de laadmodus
voor het batterijpakket (tractiebatterij) automatisch uitgeschakeld en wordt er
overgeschakeld op de HV-modus.
De laadmodus voor het batterijpakket (tractiebatterij) wordt uitgeschakeld door
op de selectieschakelaar EV-/HV-modus of de EV City-modusschakelaar te
drukken.
*: De maximale lading van het batterijpakket (tractiebatterij) in de laadmodus is
ongeveer 80% van de volledige laadcapaciteit bij het laden door een externe
voedingsbron.
Auto's met linkse besturingAuto's met rechtse besturing
