7618-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema

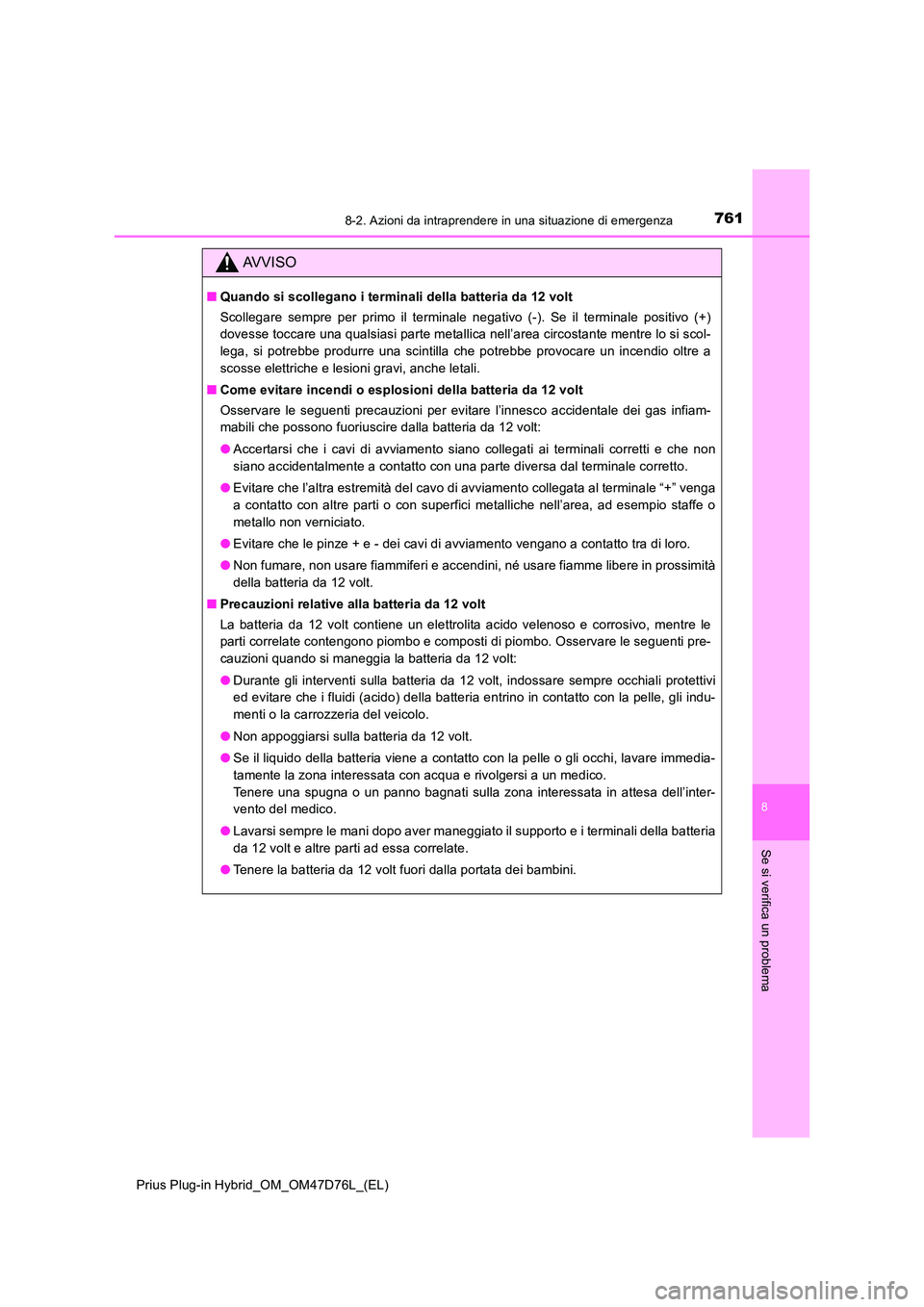

AVVISO
■Quando si scollegano i terminali della batteria da 12 volt
Scollegare sempre per primo il terminale negativo (-). Se il terminale positivo (+)
dovesse toccare una qualsiasi parte metallica nell’area circostante mentre lo si scol-
lega, si potrebbe produrre una scintilla che potrebbe provocare un incendio oltre a
scosse elettriche e lesioni gravi, anche letali.
■ Come evitare incendi o esplosioni della batteria da 12 volt
Osservare le seguenti precauzioni per evitare l’innesco accidentale dei gas infiam-
mabili che possono fuoriuscire dalla batteria da 12 volt:
● Accertarsi che i cavi di avviamento siano collegati ai terminali corretti e che non
siano accidentalmente a contatto con una parte diversa dal terminale corretto.
● Evitare che l’altra estremità del cavo di avviamento collegata al terminale “+” venga
a contatto con altre parti o con superfici metalliche nell’area, ad esempio staffe o
metallo non verniciato.
● Evitare che le pinze + e - dei cavi di avviamento vengano a contatto tra di loro.
● Non fumare, non usare fiammiferi e accendini, né usare fiamme libere in prossimità
della batteria da 12 volt.
■ Precauzioni relative alla batteria da 12 volt
La batteria da 12 volt contiene un elettrolita acido velenoso e corrosivo, mentre le
parti correlate contengono piombo e composti di piombo. Osservare le seguenti pre-
cauzioni quando si maneggia la batteria da 12 volt:
● Durante gli interventi sulla batteria da 12 volt, indossare sempre occhiali protettivi
ed evitare che i fluidi (acido) della batteria entrino in contatto con la pelle, gli indu-
menti o la carrozzeria del veicolo.
● Non appoggiarsi sulla batteria da 12 volt.
● Se il liquido della batteria viene a contatto con la pelle o gli occhi, lavare immedia-
tamente la zona interessata con acqua e rivolgersi a un medico.
Tenere una spugna o un panno bagnati sulla zona interessata in attesa dell’inter-
vento del medico.
● Lavarsi sempre le mani dopo aver maneggiato il supporto e i terminali della batteria
da 12 volt e altre parti ad essa correlate.
● Tenere la batteria da 12 volt fuori dalla portata dei bambini.

7628-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

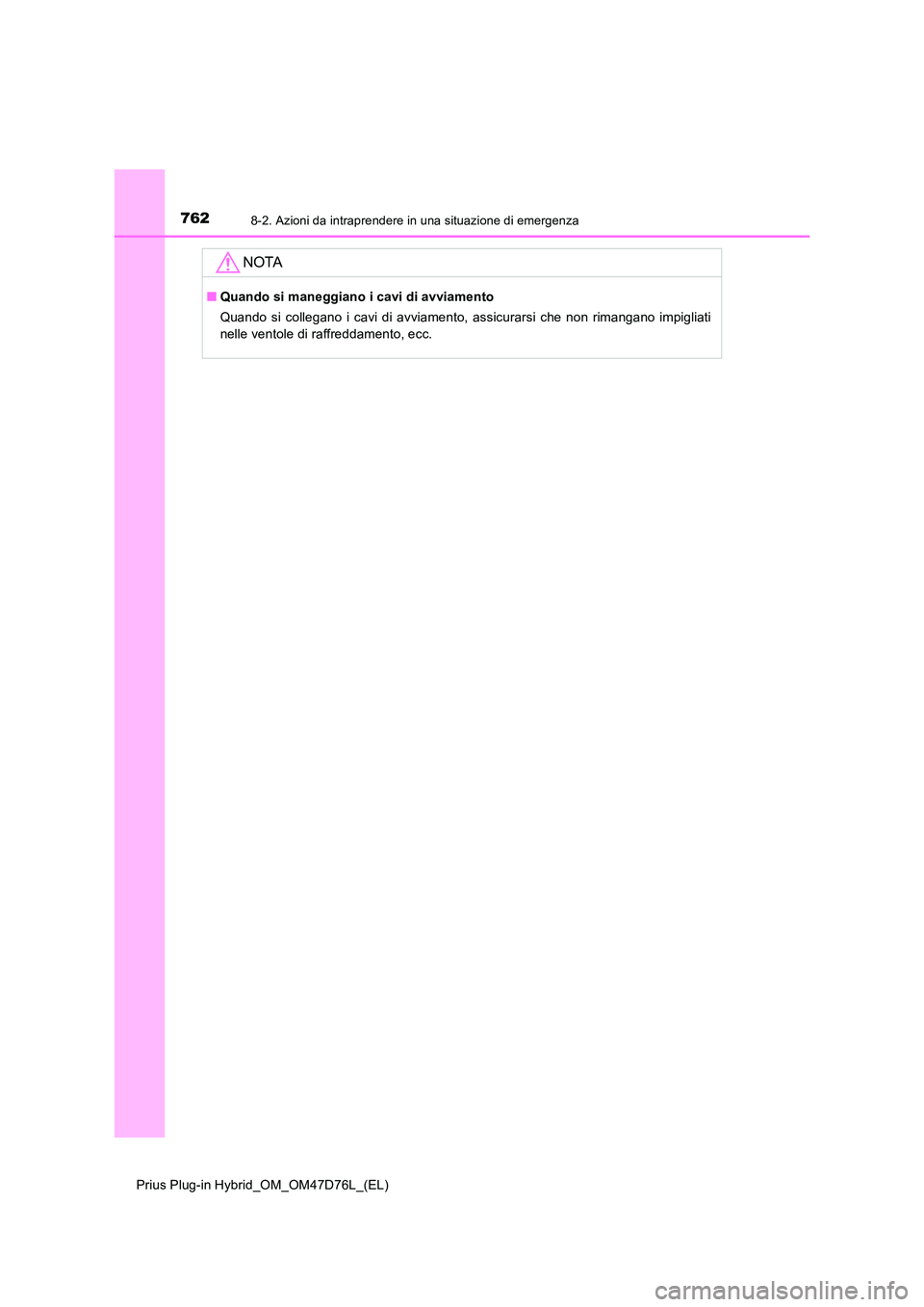

NOTA
■Quando si maneggiano i cavi di avviamento
Quando si collegano i cavi di avviamento, assicurarsi che non rimangano impigliati
nelle ventole di raffreddamento, ecc.

7638-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema

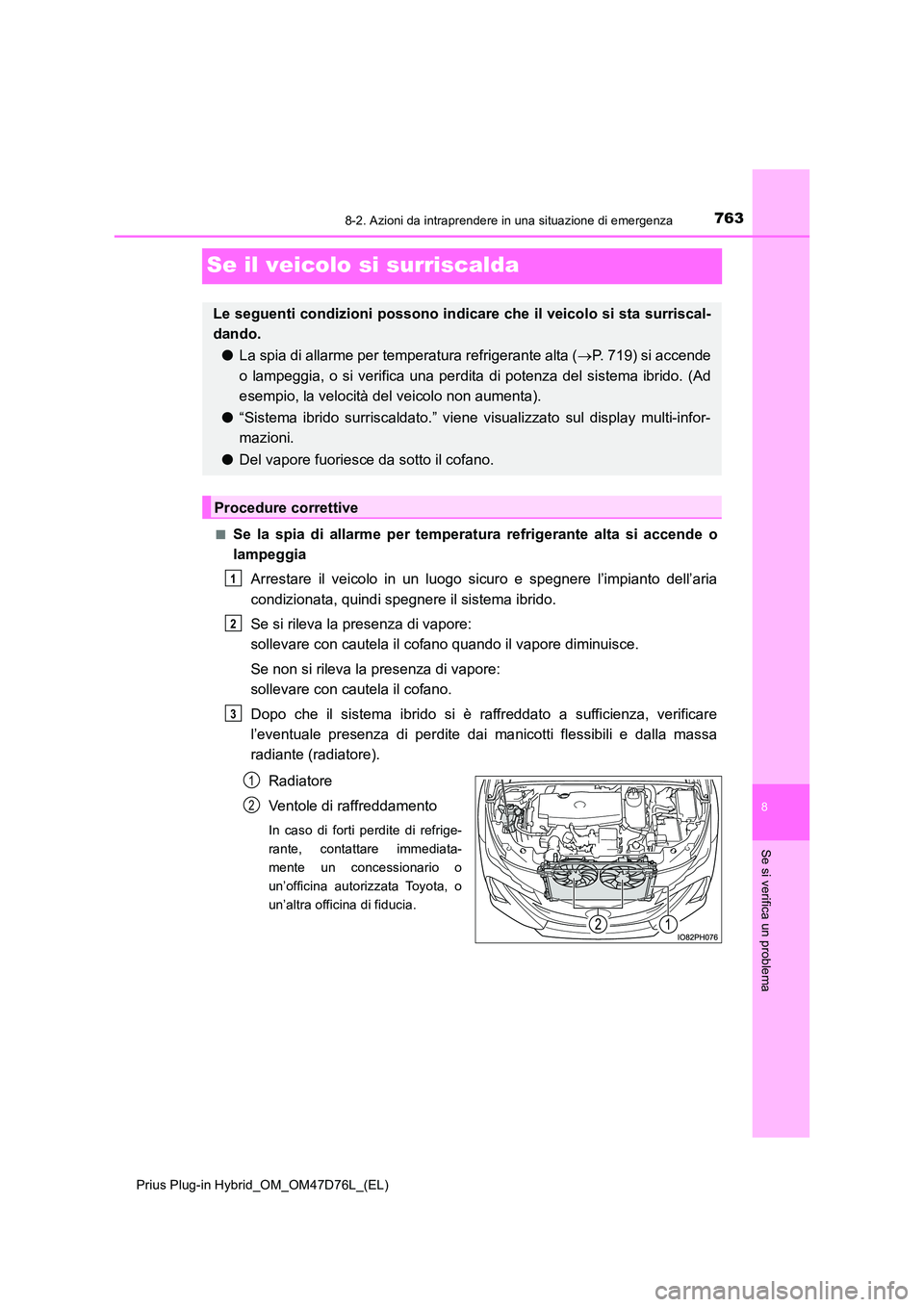

Se il veicolo si surriscalda
■Se la spia di allarme per temperatura refrigerante alta si accende o
lampeggia
Arrestare il veicolo in un luogo sicuro e spegnere l’impianto dell’aria
condizionata, quindi spegnere il sistema ibrido.
Se si rileva la presenza di vapore:
sollevare con cautela il cofano quando il vapore diminuisce.
Se non si rileva la presenza di vapore:
sollevare con cautela il cofano.
Dopo che il sistema ibrido si è raffreddato a sufficienza, verificare
l’eventuale presenza di perdite dai manicotti flessibili e dalla massa
radiante (radiatore).
Radiatore
Ventole di raffreddamento
In caso di forti perdite di refrige-
rante, contattare immediata-
mente un concessionario o
un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Le seguenti condizioni possono indicar e che il veicolo si sta surriscal-
dando.
● La spia di allarme per temperatura refrigerante alta (P. 719) si accende
o lampeggia, o si verifica una perdita di potenza del sistema ibrido. (Ad
esempio, la velocità del veicolo non aumenta).
● “Sistema ibrido surriscaldato.” viene visualizzato sul display multi-infor-
mazioni.
● Del vapore fuoriesce da sotto il cofano.
Procedure correttive
1
2
3
1
2

7648-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Il livello del refrigerante è corretto se è compreso tra le linee “MAX” e
“MIN” del serbatoio.
Serbatoio
Linea “MAX”
Linea “MIN”
Rabboccare il refrigerante, se
necessario.
In caso di emergenza, se non si
dispone di refrigerante si può utiliz-
zare dell’acqua.
Avviare il sistema ibrido e accendere l’impianto dell’aria condizionata
per controllare se le ventole di raffreddamento del radiatore funzionano
e verificare l’eventuale presenza di per dite dal radiatore o dai manicotti
flessibili.
Le ventole si attivano quando l’impostazione della temperatura viene regolata su
“LO” e l’interruttore “A/C” ( ) viene acceso subito dopo l’avviamento a
freddo. Per confermare che le ventole funzionano, verificare la presenza di
flusso d’aria e rumore di ventole in movimento. Se non è possibile eseguire que-
sta operazione, accendere e spegnere ripetutamente l’interruttore “A/C”
( ). (Le ventole potrebbero non funzionare con temperature sotto zero).
Se le ventole non stanno funzionano:
Spegnere immediatamente il sistema ibrido e contattare un concessio-
nario o un’officina autorizzata Toyota, o un’altra officina di fiducia.
Se le ventole sono in funzione:
Far controllare il veicolo presso un concessionario o un’officina autoriz-
zata Toyota, o un’officina di fiducia nelle vicinanze.
4
1
2
3
5
6
7

7658-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema

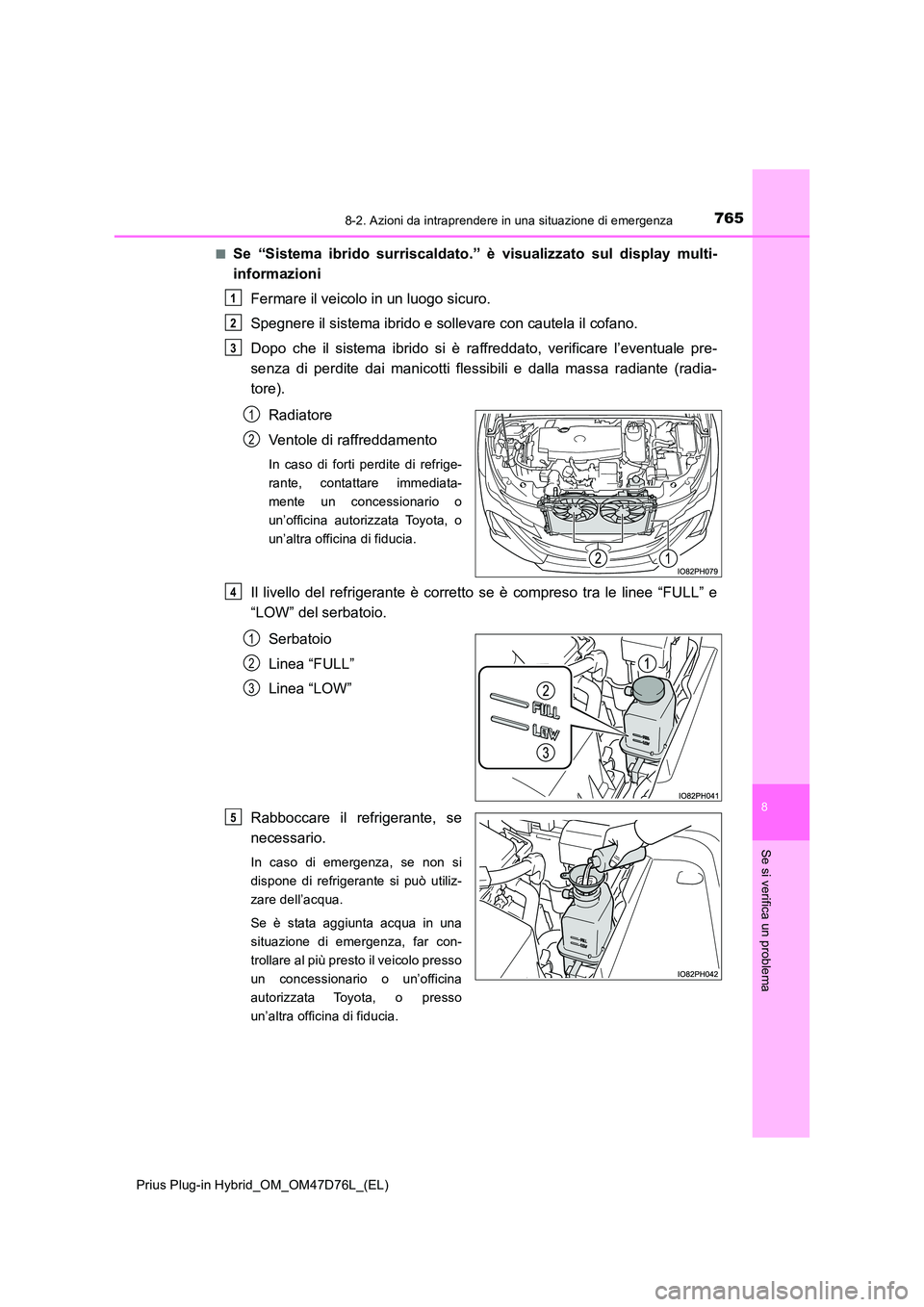

■Se “Sistema ibrido surriscaldato.” è visualizzato sul display multi-
informazioni
Fermare il veicolo in un luogo sicuro.
Spegnere il sistema ibrido e sollevare con cautela il cofano.
Dopo che il sistema ibrido si è raffreddato, verificare l’eventuale pre-
senza di perdite dai manicotti flessibili e dalla massa radiante (radia-
tore).
Radiatore
Ventole di raffreddamento
In caso di forti perdite di refrige-
rante, contattare immediata-
mente un concessionario o
un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Il livello del refrigerante è corretto se è compreso tra le linee “FULL” e
“LOW” del serbatoio.
Serbatoio
Linea “FULL”
Linea “LOW”
Rabboccare il refrigerante, se
necessario.
In caso di emergenza, se non si
dispone di refrigerante si può utiliz-
zare dell’acqua.
Se è stata aggiunta acqua in una
situazione di emergenza, far con-
trollare al più presto il veicolo presso
un concessionario o un’officina
autorizzata Toyota, o presso
un’altra officina di fiducia.
1
2
3
1
2
4
1
2
3
5

7668-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

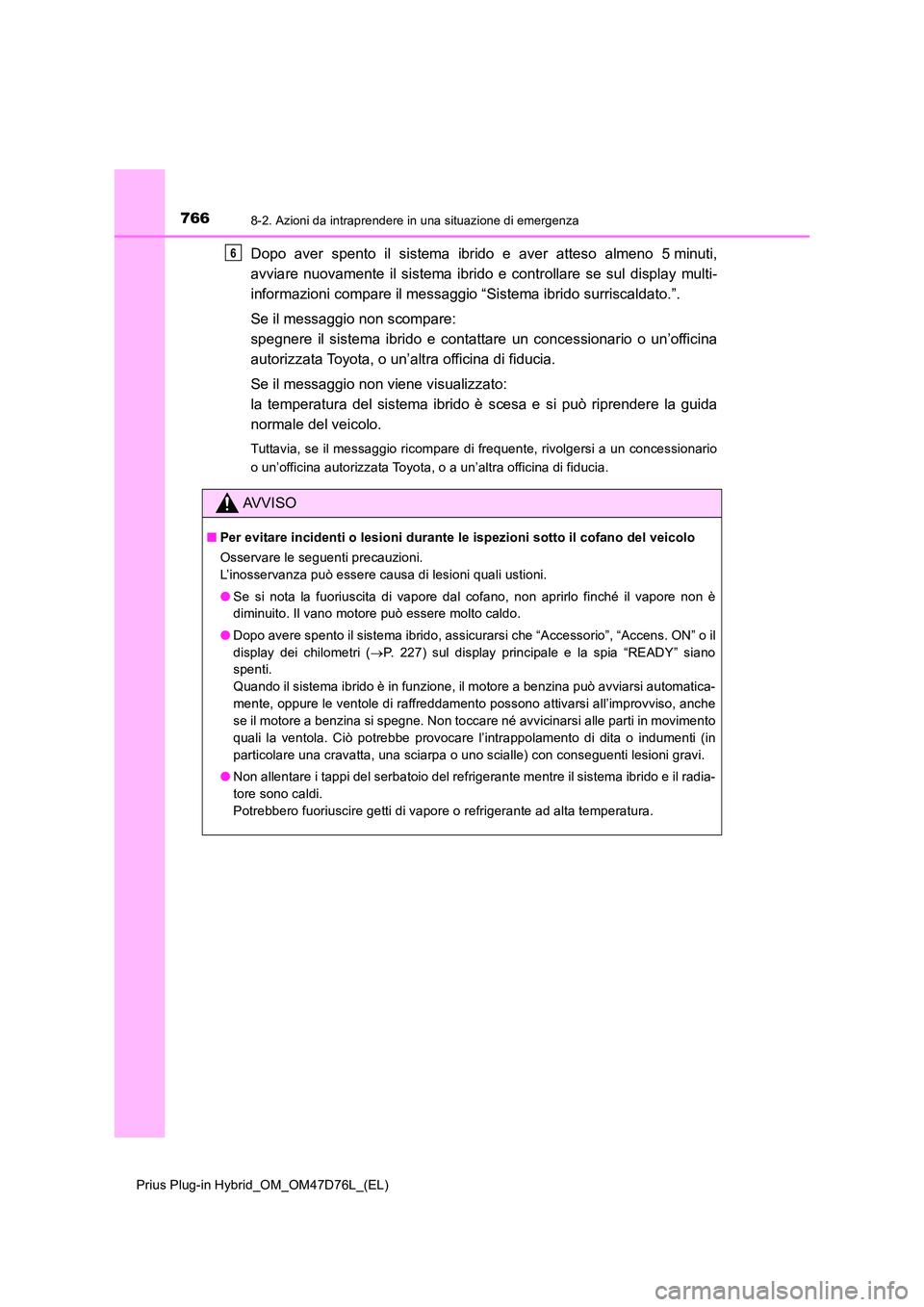

Dopo aver spento il sistema ibrido e aver atteso almeno 5 minuti,
avviare nuovamente il sistema ibrido e controllare se sul display multi-
informazioni compare il messaggio “Sistema ibrido surriscaldato.”.
Se il messaggio non scompare:
spegnere il sistema ibrido e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
Se il messaggio non viene visualizzato:
la temperatura del sistema ibrido è scesa e si può riprendere la guida
normale del veicolo.
Tuttavia, se il messaggio ricompare di frequente, rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
AVVISO
■ Per evitare incidenti o lesioni durante le ispezioni sotto il cofano del veicolo
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni quali ustioni.
● Se si nota la fuoriuscita di vapore dal cofano, non aprirlo finché il vapore non è
diminuito. Il vano motore può essere molto caldo.
● Dopo avere spento il sistema ibrido, assicurarsi che “Accessorio”, “Accens. ON” o il
display dei chilometri ( P. 227) sul display principale e la spia “READY” siano
spenti.
Quando il sistema ibrido è in funzione, il motore a benzina può avviarsi automatica-
mente, oppure le ventole di raffreddamento possono attivarsi all’improvviso, anche
se il motore a benzina si spegne. Non toccare né avvicinarsi alle parti in movimento
quali la ventola. Ciò potrebbe provocare l’intrappolamento di dita o indumenti (in
particolare una cravatta, una sciarpa o uno scialle) con conseguenti lesioni gravi.
● Non allentare i tappi del serbatoio del refrigerante mentre il sistema ibrido e il radia-
tore sono caldi.
Potrebbero fuoriuscire getti di vapore o refrigerante ad alta temperatura.
6

7678-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema

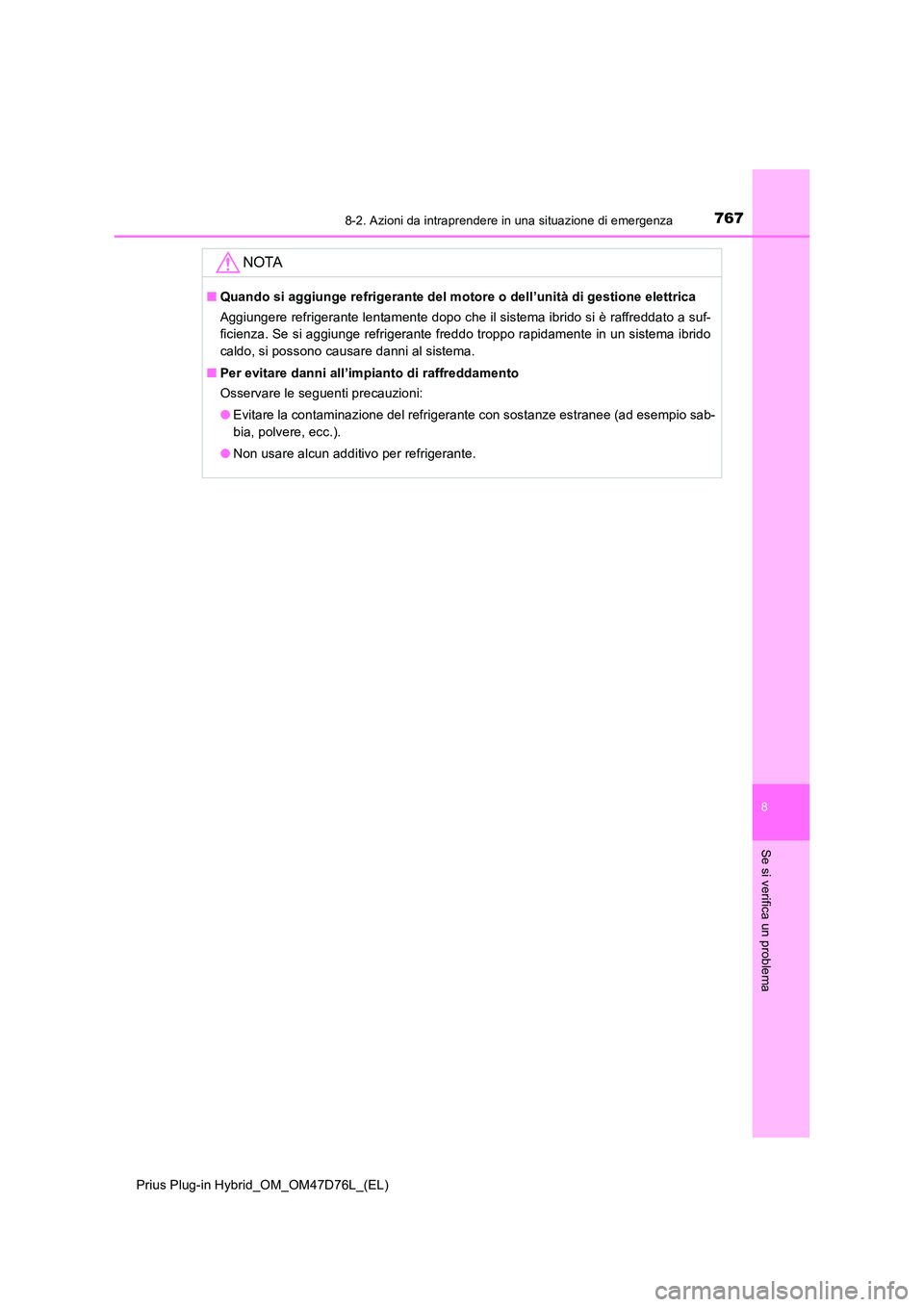

NOTA
■Quando si aggiunge refrigerante del motore o dell’unità di gestione elettrica
Aggiungere refrigerante lentamente dopo che il sistema ibrido si è raffreddato a suf-
ficienza. Se si aggiunge refrigerante freddo troppo rapidamente in un sistema ibrido
caldo, si possono causare danni al sistema.
■ Per evitare danni all’impianto di raffreddamento
Osservare le seguenti precauzioni:
● Evitare la contaminazione del refrigerante con sostanze estranee (ad esempio sab-
bia, polvere, ecc.).
● Non usare alcun additivo per refrigerante.

7688-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

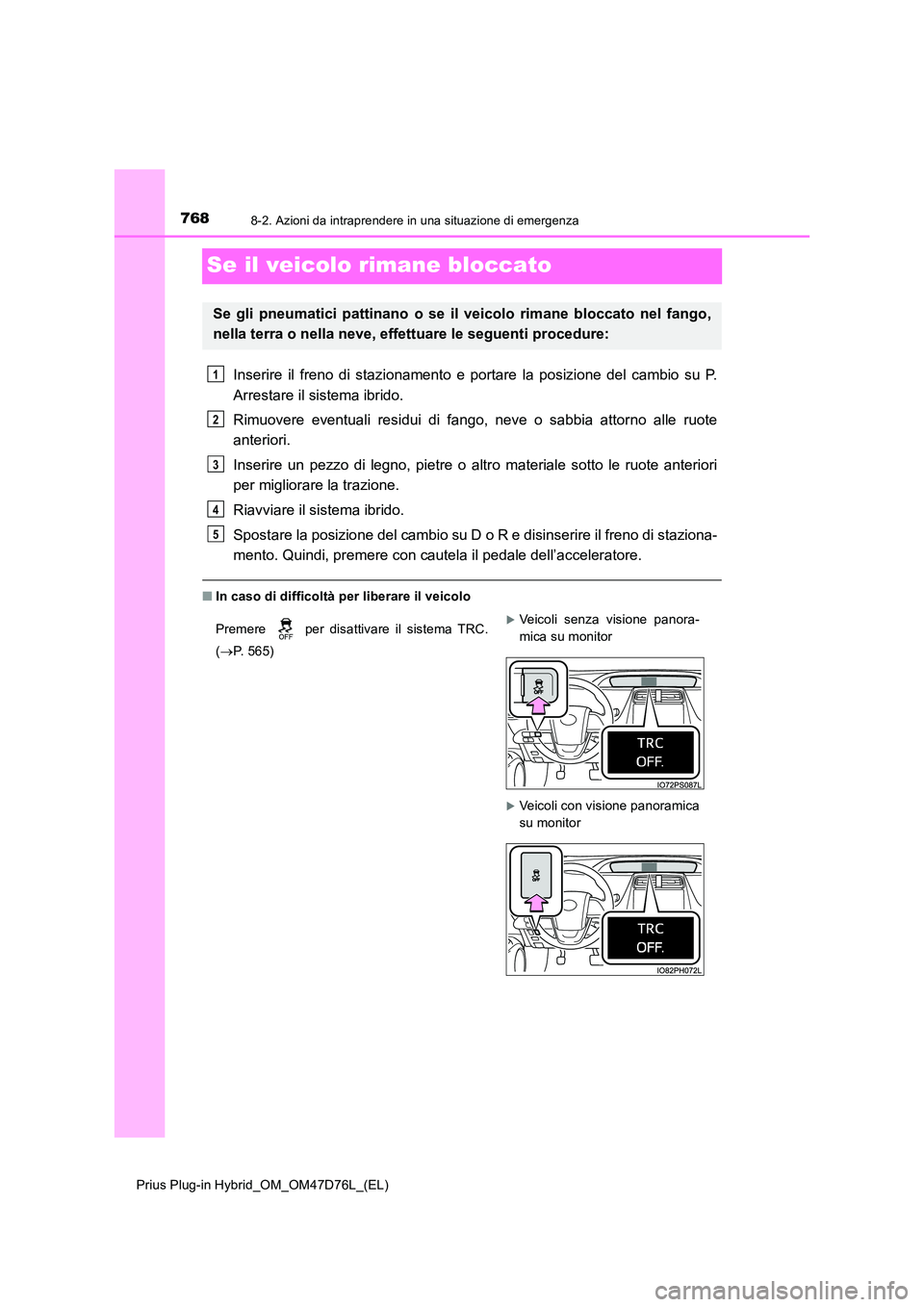

Se il veicolo rimane bloccato
Inserire il freno di stazionamento e portare la posizione del cambio su P.
Arrestare il sistema ibrido.
Rimuovere eventuali residui di fango, neve o sabbia attorno alle ruote
anteriori.
Inserire un pezzo di legno, pietre o altro materiale sotto le ruote anteriori
per migliorare la trazione.
Riavviare il sistema ibrido.
Spostare la posizione del cambio su D o R e disinserire il freno di staziona-
mento. Quindi, premere con cautela il pedale dell’acceleratore.
■ In caso di difficoltà per liberare il veicolo
Se gli pneumatici pattinano o se il veicolo rimane bloccato nel fango,
nella terra o nella neve, effettuare le seguenti procedure:
Premere per disattivare il sistema TRC.
( P. 5 6 5 )
Veicoli senza visione panora-
mica su monitor
Veicoli con visione panoramica
su monitor
1
2
3
4
5

7698-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema

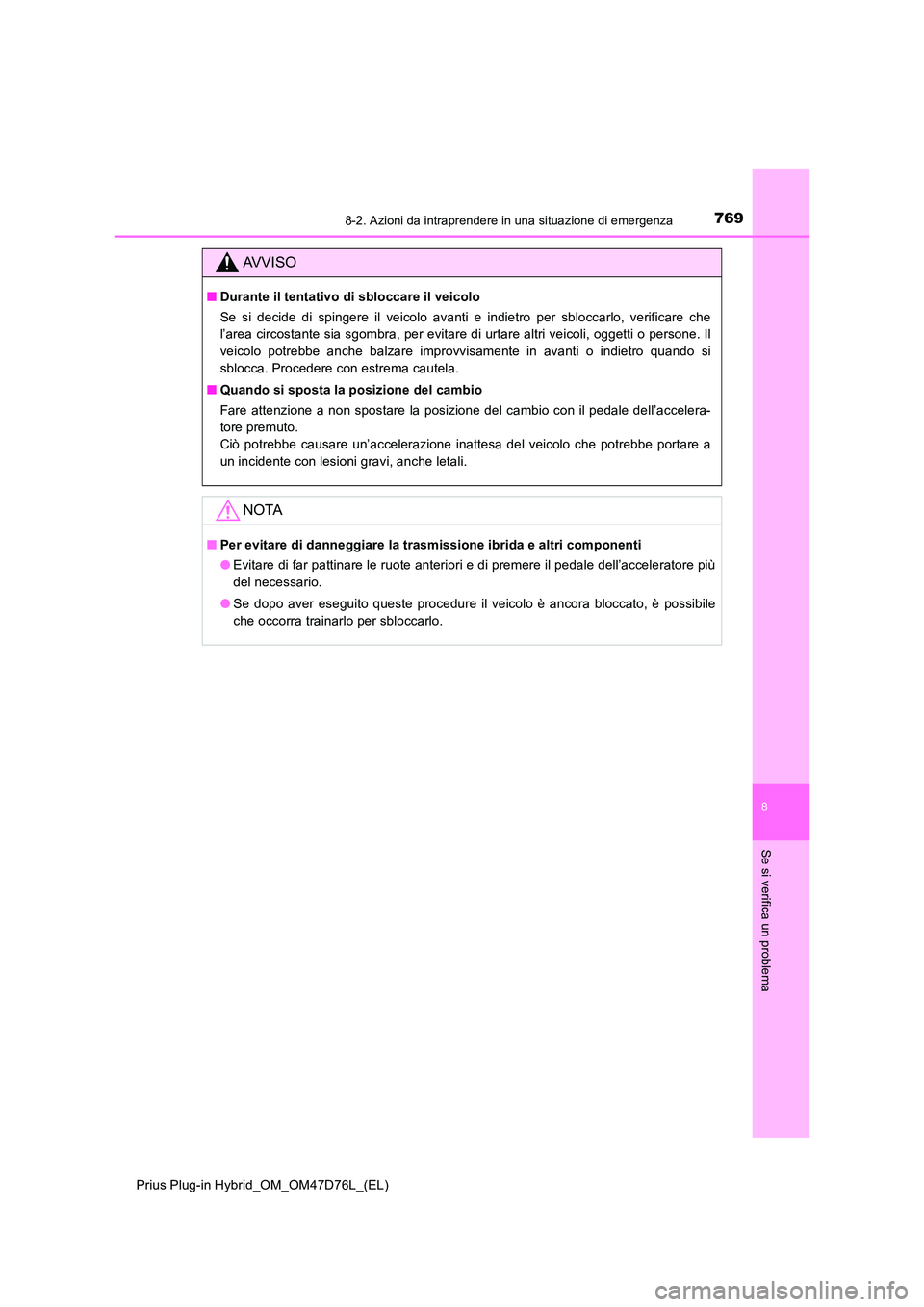

AVVISO
■Durante il tentativo di sbloccare il veicolo
Se si decide di spingere il veicolo avanti e indietro per sbloccarlo, verificare che
l’area circostante sia sgombra, per evitare di urtare altri veicoli, oggetti o persone. Il
veicolo potrebbe anche balzare improvvisamente in avanti o indietro quando si
sblocca. Procedere con estrema cautela.
■ Quando si sposta la posizione del cambio
Fare attenzione a non spostare la posizione del cambio con il pedale dell’accelera-
tore premuto.
Ciò potrebbe causare un’accelerazione inattesa del veicolo che potrebbe portare a
un incidente con lesioni gravi, anche letali.
NOTA
■ Per evitare di danneggiare la trasmissione ibrida e altri componenti
● Evitare di far pattinare le ruote anteriori e di premere il pedale dell’acceleratore più
del necessario.
● Se dopo aver eseguito queste procedure il veicolo è ancora bloccato, è possibile
che occorra trainarlo per sbloccarlo.
