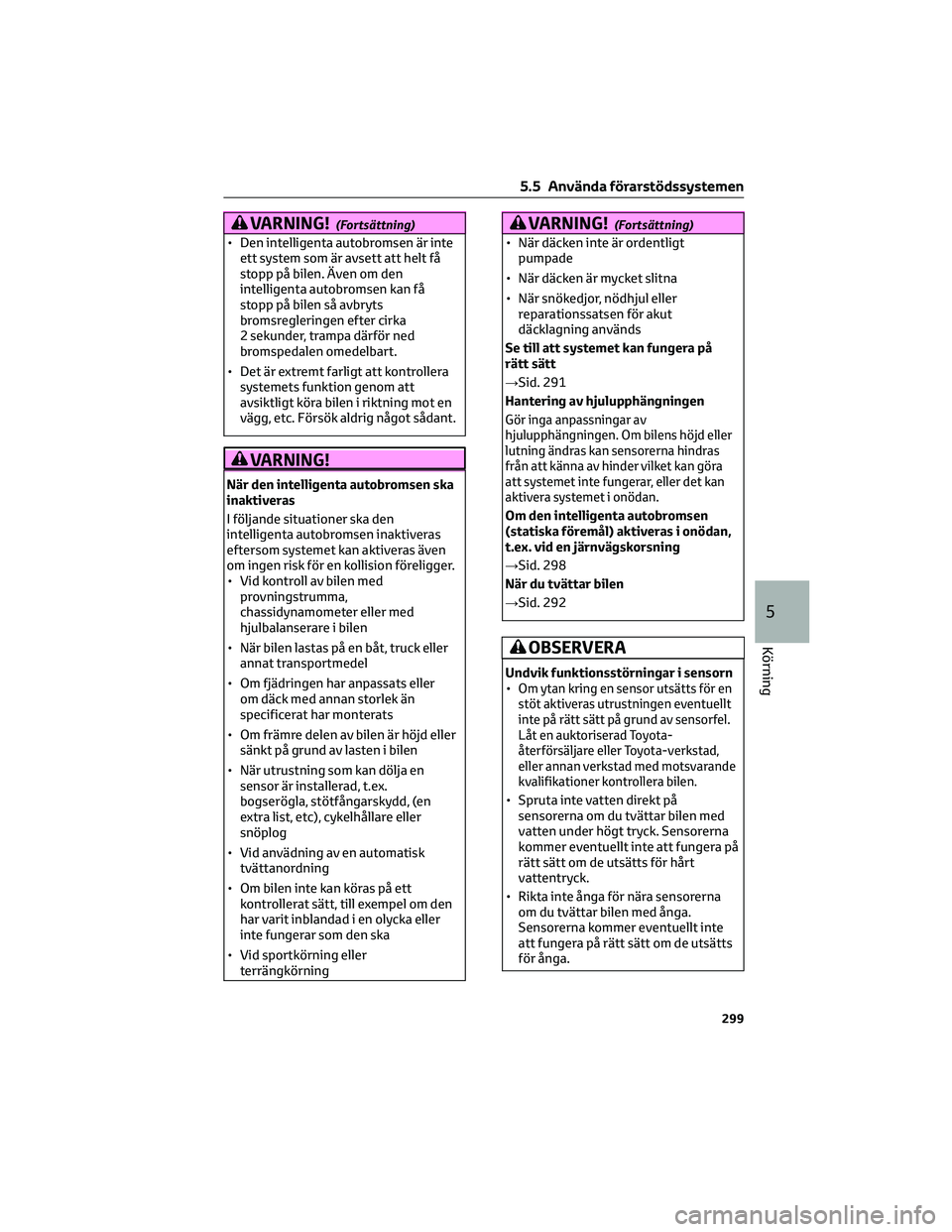

VARNING!(Fortsättning)
• Den intelligenta autobromsen är inte
ett system som är avsett att helt få
stopp på bilen. Även om den
intelligenta autobromsen kan få
stopp på bilen så avbryts
bromsregleringen efter cirka
2 sekunder, trampa därför ned
bromspedalen omedelbart.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
VARNING!
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har anpassats eller
om däck med annan storlek än
specificerat har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd, (en
extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Vid sportkörning eller
terrängkörning
VARNING!(Fortsättning)
• När däcken inte är ordentligt
pumpade
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
reparationssatsen för akut
däcklagning används
Se till att systemet kan fungera på
rätt sätt
→Sid. 291
Hantering av hjulupphängningen
Gör inga anpassningar av
hjulupphängningen. Om bilens höjd eller
lutning ändras kan sensorerna hindras
från att känna av hinder vilket kan göra
att systemet inte fungerar, eller det kan
aktivera systemet i onödan.
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 298
När du tvättar bilen
→Sid. 292
OBSERVERA
Undvik funktionsstörningar i sensorn
•Om ytan kring en sensor utsätts för en
stöt aktiveras utrustningen eventuellt
inte på rätt sätt på grund av sensorfel.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck. Sensorerna
kommer eventuellt inte att fungera på
rätt sätt om de utsätts för hårt
vattentryck.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga.
Sensorerna kommer eventuellt inte
att fungera på rätt sätt om de utsätts
för ånga.
5.5 Använda förarstödssystemen
299
5
Körning

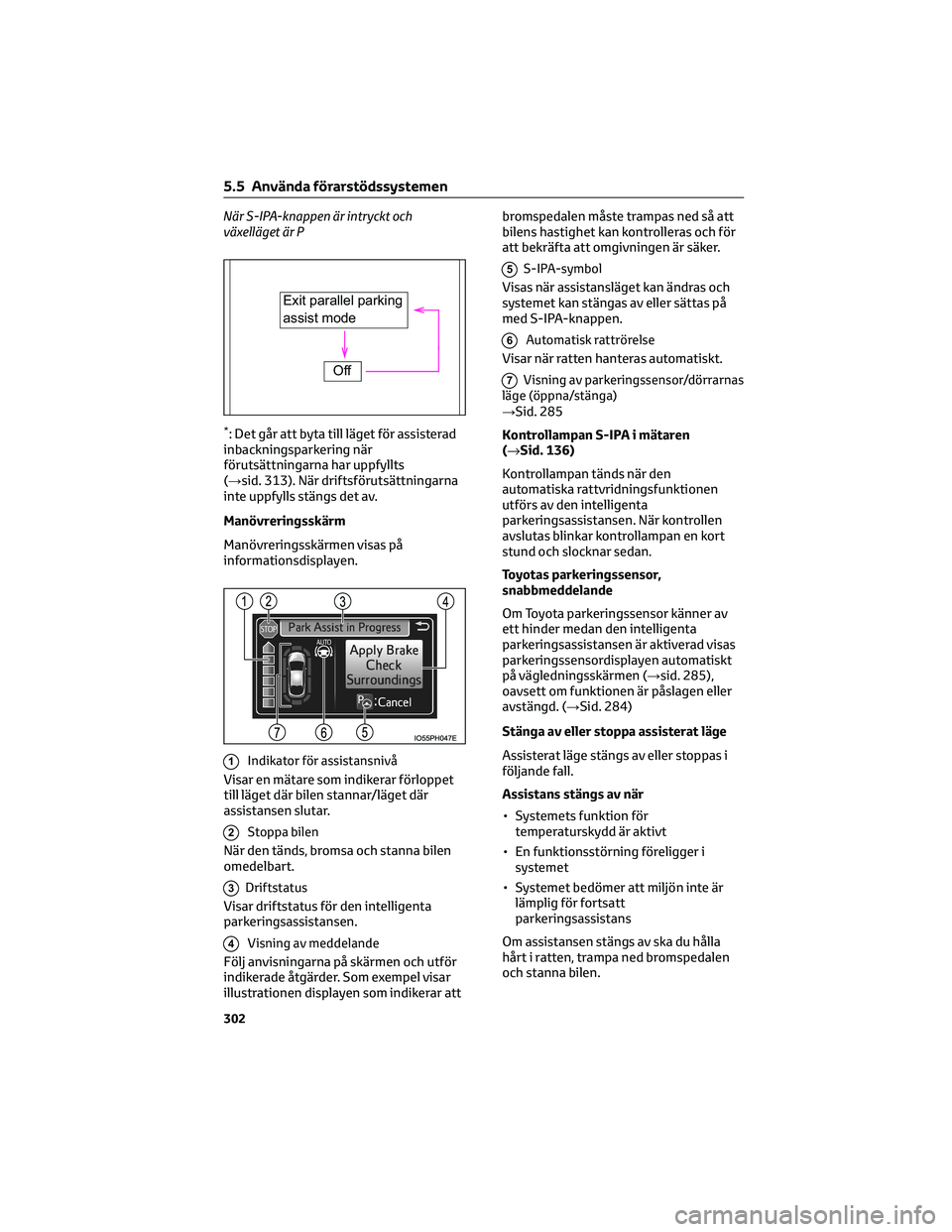

När S-IPA-knappen är intryckt och
växelläget är P
*: Det går att byta till läget för assisterad
inbackningsparkering när
förutsättningarna har uppfyllts
(→sid. 313). När driftsförutsättningarna
inte uppfylls stängs det av.
Manövreringsskärm
Manövreringsskärmen visas på
informationsdisplayen.
1Indikator för assistansnivå
Visar en mätare som indikerar förloppet
till läget där bilen stannar/läget där
assistansen slutar.
2Stoppa bilen
När den tänds, bromsa och stanna bilen
omedelbart.
3Driftstatus
Visar driftstatus för den intelligenta
parkeringsassistansen.
4Visning av meddelande
Följ anvisningarna på skärmen och utför
indikerade åtgärder. Som exempel visar
illustrationen displayen som indikerar attbromspedalen måste trampas ned så att
bilens hastighet kan kontrolleras och för
att bekräfta att omgivningen är säker.
5S-IPA-symbol
Visas när assistansläget kan ändras och
systemet kan stängas av eller sättas på
med S-IPA-knappen.
6Automatisk rattrörelse
Visar när ratten hanteras automatiskt.
7Visning av parkeringssensor/dörrarnas
läge (öppna/stänga)
→Sid. 285
Kontrollampan S-IPA i mätaren
(→Sid. 136)
Kontrollampan tänds när den
automatiska rattvridningsfunktionen
utförs av den intelligenta
parkeringsassistansen. När kontrollen
avslutas blinkar kontrollampan en kort
stund och slocknar sedan.
Toyotas parkeringssensor,
snabbmeddelande
Om Toyota parkeringssensor känner av
ett hinder medan den intelligenta
parkeringsassistansen är aktiverad visas
parkeringssensordisplayen automatiskt
på vägledningsskärmen (→sid. 285),
oavsett om funktionen är påslagen eller
avstängd. (→Sid. 284)
Stänga av eller stoppa assisterat läge
Assisterat läge stängs av eller stoppas i
följande fall.
Assistans stängs av när
• Systemets funktion för
temperaturskydd är aktivt
• En funktionsstörning föreligger i
systemet
• Systemet bedömer att miljön inte är
lämplig för fortsatt
parkeringsassistans
Om assistansen stängs av ska du hålla
hårt i ratten, trampa ned bromspedalen
och stanna bilen.
Off
Exit parallel parking
assist mode
5.5 Använda förarstödssystemen
302

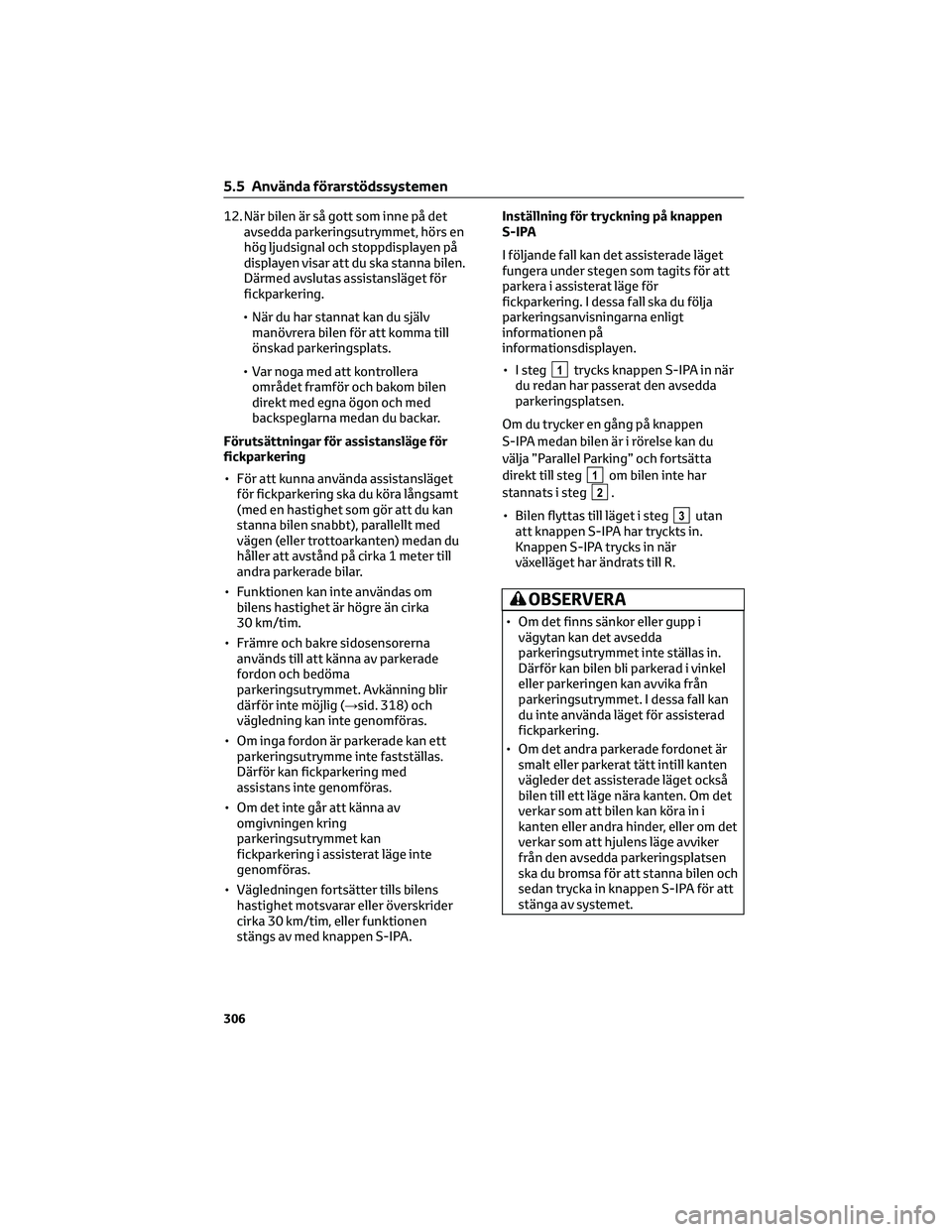

12. När bilen är så gott som inne på det
avsedda parkeringsutrymmet, hörs en
hög ljudsignal och stoppdisplayen på
displayen visar att du ska stanna bilen.
Därmed avslutas assistansläget för
fickparkering.
• När du har stannat kan du själv
manövrera bilen för att komma till
önskad parkeringsplats.
• Var noga med att kontrollera
området framför och bakom bilen
direkt med egna ögon och med
backspeglarna medan du backar.
Förutsättningar för assistansläge för
fickparkering
• För att kunna använda assistansläget
för fickparkering ska du köra långsamt
(med en hastighet som gör att du kan
stanna bilen snabbt), parallellt med
vägen (eller trottoarkanten) medan du
håller att avstånd på cirka 1 meter till
andra parkerade bilar.
• Funktionen kan inte användas om
bilens hastighet är högre än cirka
30 km/tim.
• Främre och bakre sidosensorerna
används till att känna av parkerade
fordon och bedöma
parkeringsutrymmet. Avkänning blir
därför inte möjlig (→sid. 318) och
vägledning kan inte genomföras.
• Om inga fordon är parkerade kan ett
parkeringsutrymme inte fastställas.
Därför kan fickparkering med
assistans inte genomföras.
• Om det inte går att känna av
omgivningen kring
parkeringsutrymmet kan
fickparkering i assisterat läge inte
genomföras.
• Vägledningen fortsätter tills bilens
hastighet motsvarar eller överskrider
cirka 30 km/tim, eller funktionen
stängs av med knappen S-IPA.Inställning för tryckning på knappen
S-IPA
I följande fall kan det assisterade läget
fungera under stegen som tagits för att
parkera i assisterat läge för
fickparkering. I dessa fall ska du följa
parkeringsanvisningarna enligt
informationen på
informationsdisplayen.
• I steg
1trycks knappen S-IPA in när
du redan har passerat den avsedda
parkeringsplatsen.
Om du trycker en gång på knappen
S-IPA medan bilen är i rörelse kan du
välja ”Parallel Parking” och fortsätta
direkt till steg
1om bilen inte har
stannats i steg
2.
• Bilen flyttas till läget i steg
3utan
att knappen S-IPA har tryckts in.
Knappen S-IPA trycks in när
växelläget har ändrats till R.
OBSERVERA
• Om det finns sänkor eller gupp i
vägytan kan det avsedda
parkeringsutrymmet inte ställas in.
Därför kan bilen bli parkerad i vinkel
eller parkeringen kan avvika från
parkeringsutrymmet. I dessa fall kan
du inte använda läget för assisterad
fickparkering.
• Om det andra parkerade fordonet är
smalt eller parkerat tätt intill kanten
vägleder det assisterade läget också
bilen till ett läge nära kanten. Om det
verkar som att bilen kan köra in i
kanten eller andra hinder, eller om det
verkar som att hjulens läge avviker
från den avsedda parkeringsplatsen
ska du bromsa för att stanna bilen och
sedan trycka in knappen S-IPA för att
stänga av systemet.
5.5 Använda förarstödssystemen
306

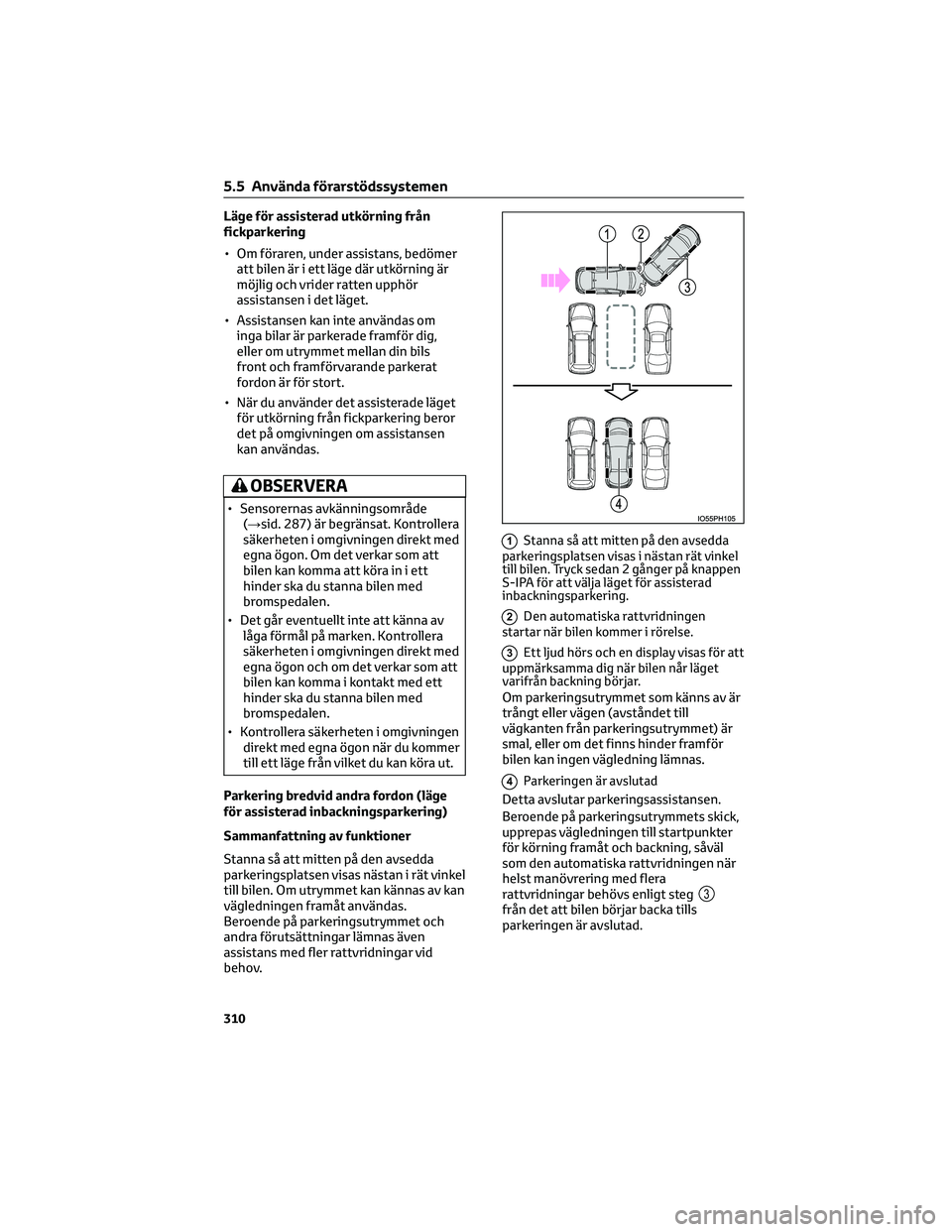

Läge för assisterad utkörning från
fickparkering
• Om föraren, under assistans, bedömer
att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör
assistansen i det läget.
• Assistansen kan inte användas om
inga bilar är parkerade framför dig,
eller om utrymmet mellan din bils
front och framförvarande parkerat
fordon är för stort.
• När du använder det assisterade läget
för utkörning från fickparkering beror
det på omgivningen om assistansen
kan användas.
OBSERVERA
• Sensorernas avkänningsområde
(→sid. 287) är begränsat. Kontrollera
säkerheten i omgivningen direkt med
egna ögon. Om det verkar som att
bilen kan komma att köra in i ett
hinder ska du stanna bilen med
bromspedalen.
• Det går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med
egna ögon och om det verkar som att
bilen kan komma i kontakt med ett
hinder ska du stanna bilen med
bromspedalen.
• Kontrollera säkerheten i omgivningen
direkt med egna ögon när du kommer
till ett läge från vilket du kan köra ut.
Parkering bredvid andra fordon (läge
för assisterad inbackningsparkering)
Sammanfattning av funktioner
Stanna så att mitten på den avsedda
parkeringsplatsen visas nästan i rät vinkel
till bilen. Om utrymmet kan kännas av kan
vägledningen framåt användas.
Beroende på parkeringsutrymmet och
andra förutsättningar lämnas även
assistans med fler rattvridningar vid
behov.
1Stanna så att mitten på den avsedda
parkeringsplatsen visas i nästan rät vinkel
till bilen. Tryck sedan 2 gånger på knappen
S-IPA för att välja läget för assisterad
inbackningsparkering.
2Den automatiska rattvridningen
startar när bilen kommer i rörelse.
3Ett ljud hörs och en display visas för att
uppmärksamma dig när bilen når läget
varifrån backning börjar.
Om parkeringsutrymmet som känns av är
trångt eller vägen (avståndet till
vägkanten från parkeringsutrymmet) är
smal, eller om det finns hinder framför
bilen kan ingen vägledning lämnas.
4Parkeringen är avslutad
Detta avslutar parkeringsassistansen.
Beroende på parkeringsutrymmets skick,
upprepas vägledningen till startpunkter
för körning framåt och backning, såväl
som den automatiska rattvridningen när
helst manövrering med flera
rattvridningar behövs enligt steg
3från det att bilen börjar backa tills
parkeringen är avslutad.
5.5 Använda förarstödssystemen
310

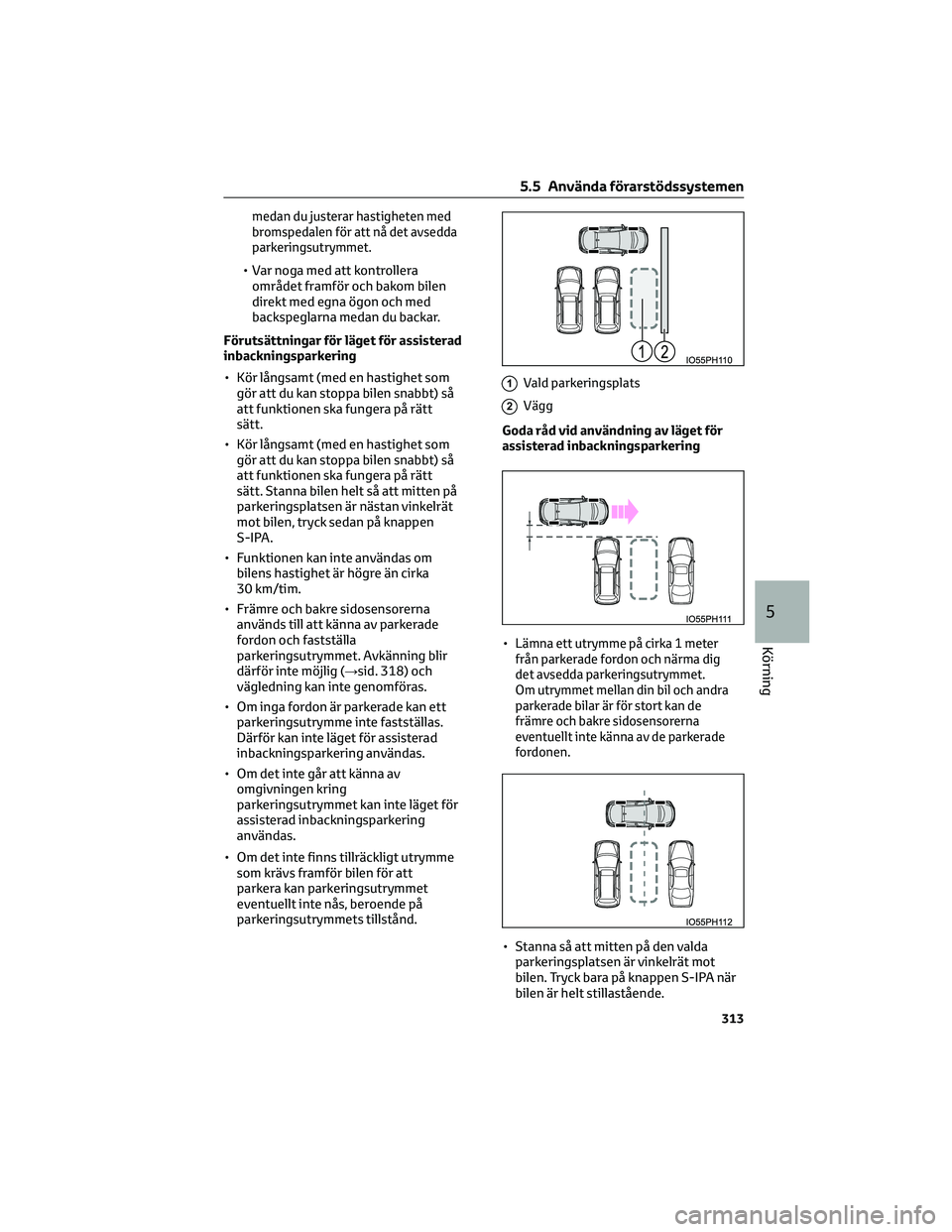

medan du justerar hastigheten med
bromspedalen för att nå det avsedda
parkeringsutrymmet.
• Var noga med att kontrollera
området framför och bakom bilen
direkt med egna ögon och med
backspeglarna medan du backar.
Förutsättningar för läget för assisterad
inbackningsparkering
• Kör långsamt (med en hastighet som
gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt
sätt.
• Kör långsamt (med en hastighet som
gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt
sätt. Stanna bilen helt så att mitten på
parkeringsplatsen är nästan vinkelrät
mot bilen, tryck sedan på knappen
S-IPA.
• Funktionen kan inte användas om
bilens hastighet är högre än cirka
30 km/tim.
• Främre och bakre sidosensorerna
används till att känna av parkerade
fordon och fastställa
parkeringsutrymmet. Avkänning blir
därför inte möjlig (→sid. 318) och
vägledning kan inte genomföras.
• Om inga fordon är parkerade kan ett
parkeringsutrymme inte fastställas.
Därför kan inte läget för assisterad
inbackningsparkering användas.
• Om det inte går att känna av
omgivningen kring
parkeringsutrymmet kan inte läget för
assisterad inbackningsparkering
användas.
• Om det inte finns tillräckligt utrymme
som krävs framför bilen för att
parkera kan parkeringsutrymmet
eventuellt inte nås, beroende på
parkeringsutrymmets tillstånd.
1Vald parkeringsplats
2Vägg
Goda råd vid användning av läget för
assisterad inbackningsparkering
•
Lämna ett utrymme på cirka 1 meter
från parkerade fordon och närma dig
det avsedda parkeringsutrymmet.
Om utrymmet mellan din bil och andra
parkerade bilar är för stort kan de
främre och bakre sidosensorerna
eventuellt inte känna av de parkerade
fordonen.
• Stanna så att mitten på den valda
parkeringsplatsen är vinkelrät mot
bilen. Tryck bara på knappen S-IPA när
bilen är helt stillastående.
5.5 Använda förarstödssystemen
313
5
Körning

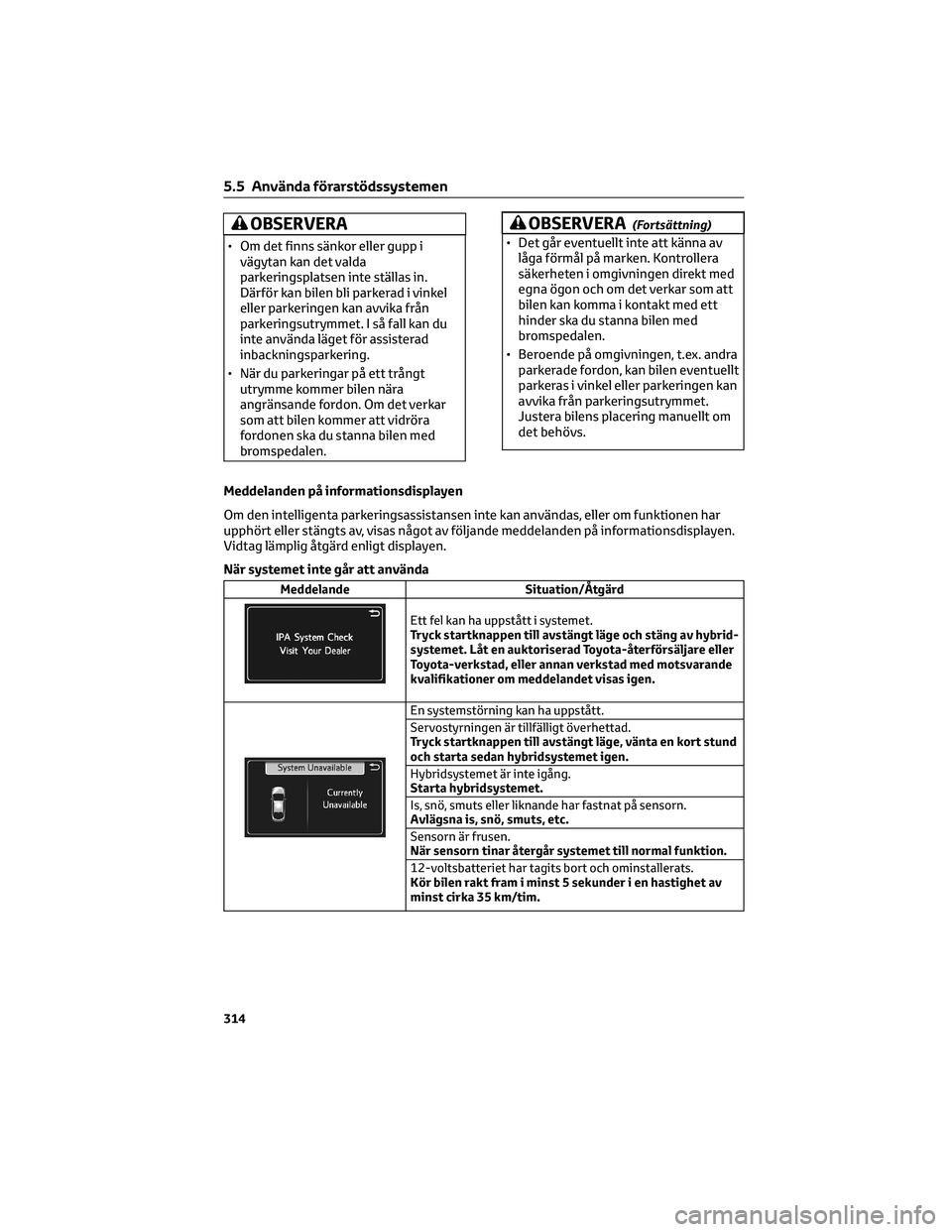

OBSERVERA
• Om det finns sänkor eller gupp i
vägytan kan det valda
parkeringsplatsen inte ställas in.
Därför kan bilen bli parkerad i vinkel
eller parkeringen kan avvika från
parkeringsutrymmet. I så fall kan du
inte använda läget för assisterad
inbackningsparkering.
• När du parkeringar på ett trångt
utrymme kommer bilen nära
angränsande fordon. Om det verkar
som att bilen kommer att vidröra
fordonen ska du stanna bilen med
bromspedalen.
OBSERVERA(Fortsättning)
• Det går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med
egna ögon och om det verkar som att
bilen kan komma i kontakt med ett
hinder ska du stanna bilen med
bromspedalen.
• Beroende på omgivningen, t.ex. andra
parkerade fordon, kan bilen eventuellt
parkeras i vinkel eller parkeringen kan
avvika från parkeringsutrymmet.
Justera bilens placering manuellt om
det behövs.
Meddelanden på informationsdisplayen
Om den intelligenta parkeringsassistansen inte kan användas, eller om funktionen har
upphört eller stängts av, visas något av följande meddelanden på informationsdisplayen.
Vidtag lämplig åtgärd enligt displayen.
När systemet inte går att använda
Meddelande Situation/Åtgärd
Ett fel kan ha uppstått i systemet.
Tryck startknappen till avstängt läge och stäng av hybrid-
systemet. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer om meddelandet visas igen.
En systemstörning kan ha uppstått.
Servostyrningen är tillfälligt överhettad.
Tryck startknappen till avstängt läge, vänta en kort stund
och starta sedan hybridsystemet igen.
Hybridsystemet är inte igång.
Starta hybridsystemet.
Is, snö, smuts eller liknande har fastnat på sensorn.
Avlägsna is, snö, smuts, etc.
Sensorn är frusen.
När sensorn tinar återgår systemet till normal funktion.
12-voltsbatteriet har tagits bort och ominstallerats.
Kör bilen rakt fram i minst 5 sekunder i en hastighet av
minst cirka 35 km/tim.
5.5 Använda förarstödssystemen
314

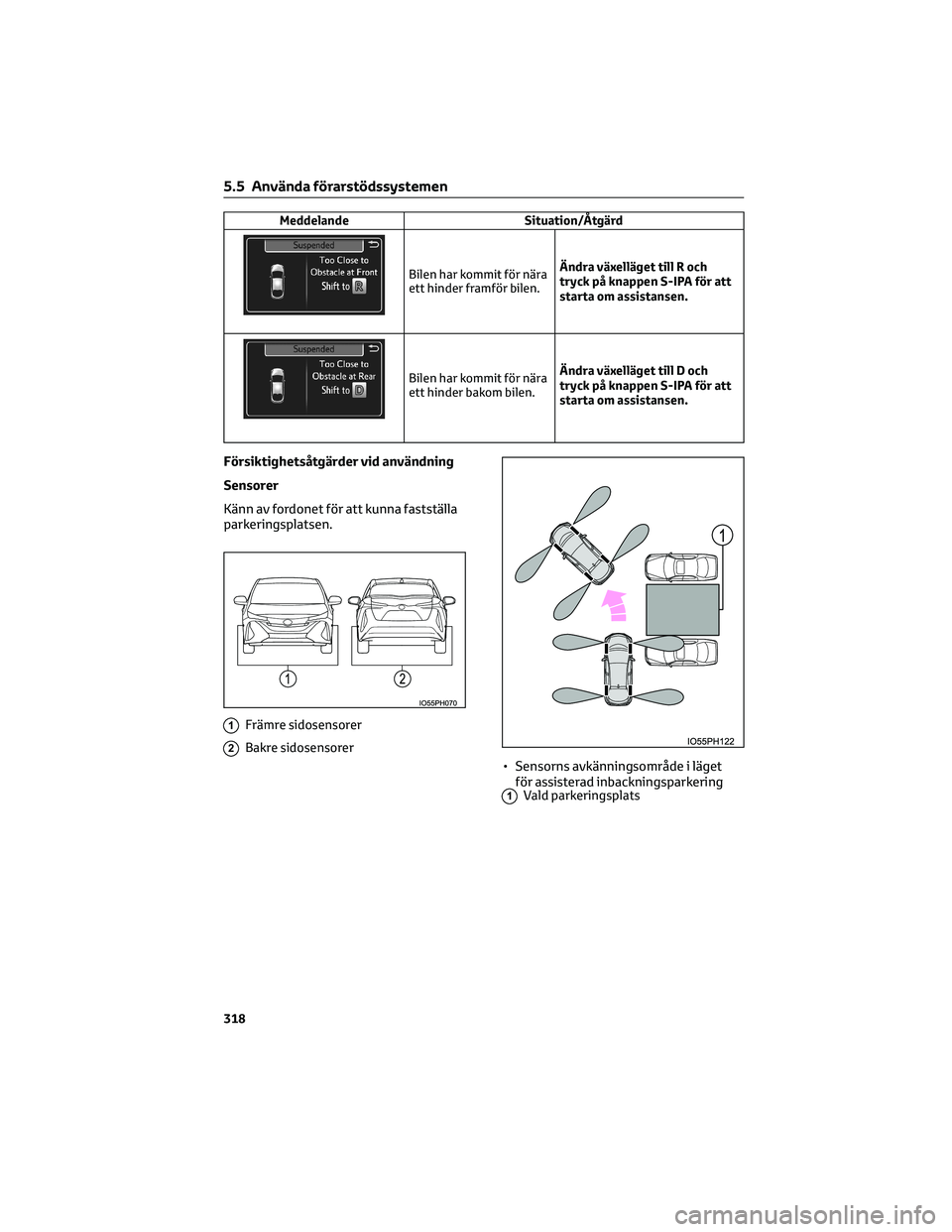

Meddelande Situation/Åtgärd
Bilen har kommit för nära
ett hinder framför bilen.Ändra växelläget till R och
tryck på knappen S-IPA för att
starta om assistansen.
Bilen har kommit för nära
ett hinder bakom bilen.Ändra växelläget till D och
tryck på knappen S-IPA för att
starta om assistansen.
Försiktighetsåtgärder vid användning
Sensorer
Känn av fordonet för att kunna fastställa
parkeringsplatsen.
1Främre sidosensorer
2Bakre sidosensorer
• Sensorns avkänningsområde i läget
för assisterad inbackningsparkering
1Vald parkeringsplats
5.5 Använda förarstödssystemen
318

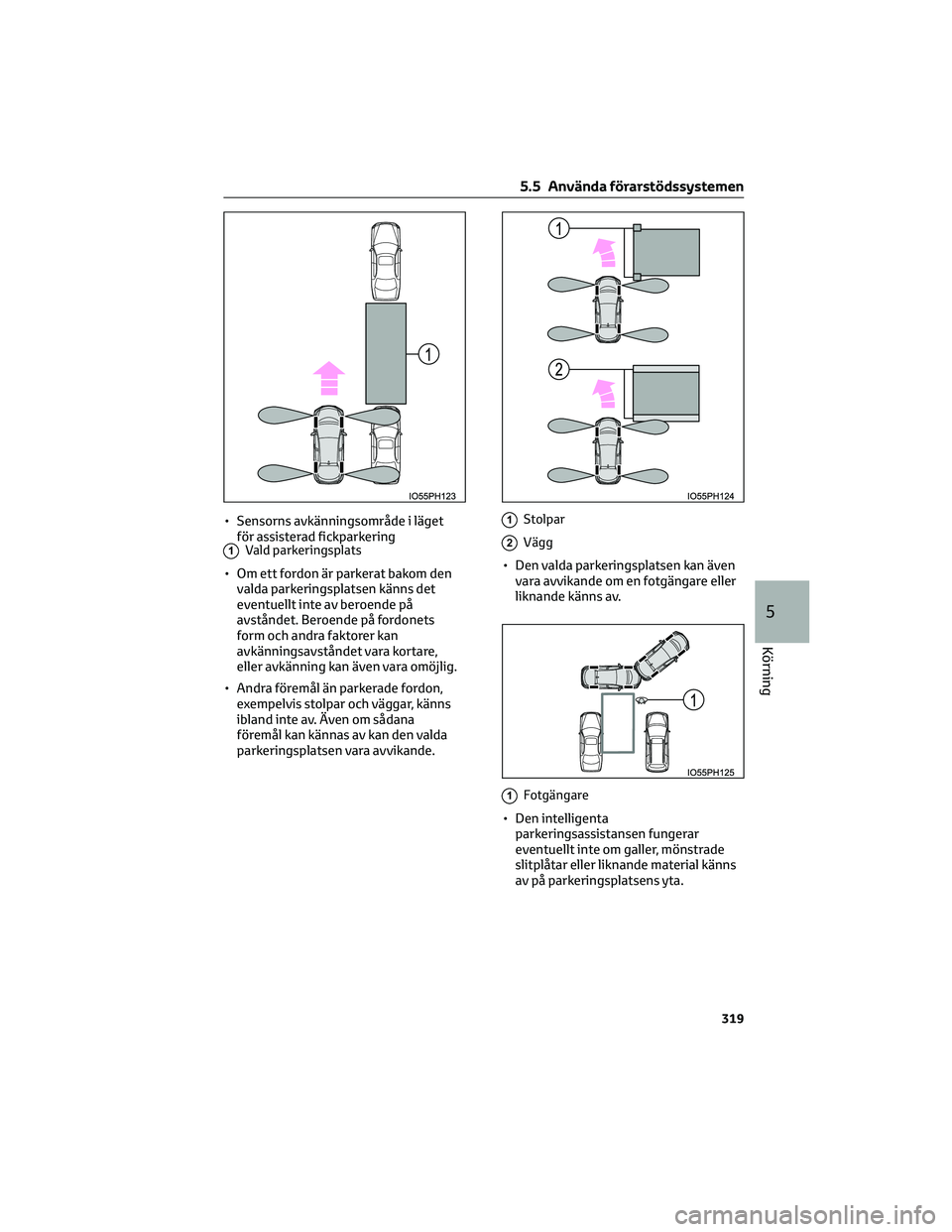

• Sensorns avkänningsområde i läget
för assisterad fickparkering
1Vald parkeringsplats
• Om ett fordon är parkerat bakom den
valda parkeringsplatsen känns det
eventuellt inte av beroende på
avståndet. Beroende på fordonets
form och andra faktorer kan
avkänningsavståndet vara kortare,
eller avkänning kan även vara omöjlig.
• Andra föremål än parkerade fordon,
exempelvis stolpar och väggar, känns
ibland inte av. Även om sådana
föremål kan kännas av kan den valda
parkeringsplatsen vara avvikande.
1Stolpar
2Vägg
• Den valda parkeringsplatsen kan även
vara avvikande om en fotgängare eller
liknande känns av.
1Fotgängare
• Den intelligenta
parkeringsassistansen fungerar
eventuellt inte om galler, mönstrade
slitplåtar eller liknande material känns
av på parkeringsplatsens yta.
5.5 Använda förarstödssystemen
319
5
Körning

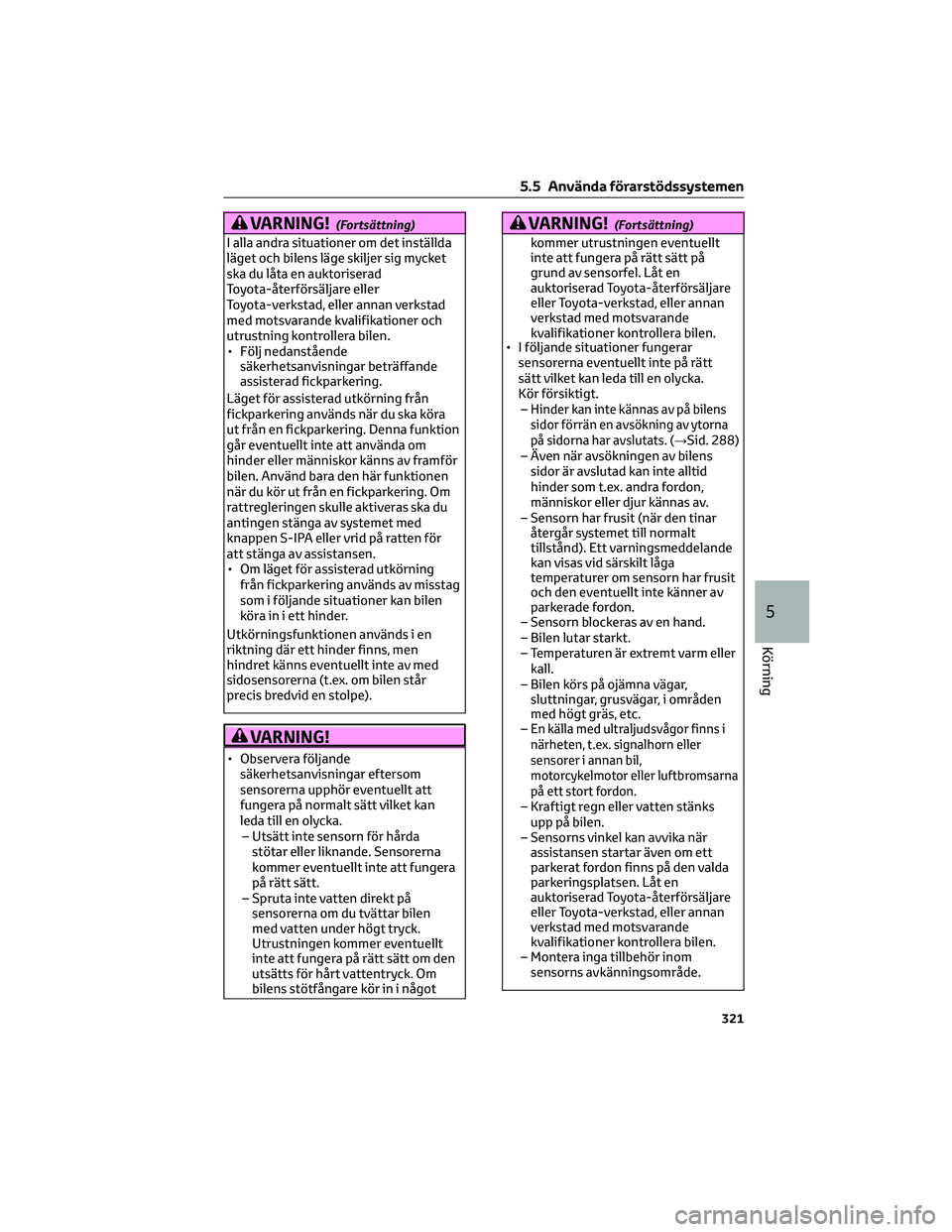

VARNING!(Fortsättning)
I alla andra situationer om det inställda
läget och bilens läge skiljer sig mycket
ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Följ nedanstående
säkerhetsanvisningar beträffande
assisterad fickparkering.
Läget för assisterad utkörning från
fickparkering används när du ska köra
ut från en fickparkering. Denna funktion
går eventuellt inte att använda om
hinder eller människor känns av framför
bilen. Använd bara den här funktionen
när du kör ut från en fickparkering. Om
rattregleringen skulle aktiveras ska du
antingen stänga av systemet med
knappen S-IPA eller vrid på ratten för
att stänga av assistansen.
• Om läget för assisterad utkörning
från fickparkering används av misstag
som i följande situationer kan bilen
köra in i ett hinder.
Utkörningsfunktionen används i en
riktning där ett hinder finns, men
hindret känns eventuellt inte av med
sidosensorerna (t.ex. om bilen står
precis bredvid en stolpe).
VARNING!
• Observera följande
säkerhetsanvisningar eftersom
sensorerna upphör eventuellt att
fungera på normalt sätt vilket kan
leda till en olycka.
– Utsätt inte sensorn för hårda
stötar eller liknande. Sensorerna
kommer eventuellt inte att fungera
på rätt sätt.
– Spruta inte vatten direkt på
sensorerna om du tvättar bilen
med vatten under högt tryck.
Utrustningen kommer eventuellt
inte att fungera på rätt sätt om den
utsätts för hårt vattentryck. Om
bilens stötfångare kör in i något
VARNING!(Fortsättning)
kommer utrustningen eventuellt
inte att fungera på rätt sätt på
grund av sensorfel. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• I följande situationer fungerar
sensorerna eventuellt inte på rätt
sätt vilket kan leda till en olycka.
Kör försiktigt.
–
Hinder kan inte kännas av på bilens
sidor förrän en avsökning av ytorna
på sidorna har avslutats. (→
Sid. 288)
– Även när avsökningen av bilens
sidor är avslutad kan inte alltid
hinder som t.ex. andra fordon,
människor eller djur kännas av.
– Sensorn har frusit (när den tinar
återgår systemet till normalt
tillstånd). Ett varningsmeddelande
kan visas vid särskilt låga
temperaturer om sensorn har frusit
och den eventuellt inte känner av
parkerade fordon.
– Sensorn blockeras av en hand.
– Bilen lutar starkt.
– Temperaturen är extremt varm eller
kall.
– Bilen körs på ojämna vägar,
sluttningar, grusvägar, i områden
med högt gräs, etc.
–
En källa med ultraljudsvågor finns i
närheten, t.ex. signalhorn eller
sensorer i annan bil,
motorcykelmotor eller luftbromsarna
på ett stort fordon.
– Kraftigt regn eller vatten stänks
upp på bilen.
– Sensorns vinkel kan avvika när
assistansen startar även om ett
parkerat fordon finns på den valda
parkeringsplatsen. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
– Montera inga tillbehör inom
sensorns avkänningsområde.
5.5 Använda förarstödssystemen
321
5
Körning

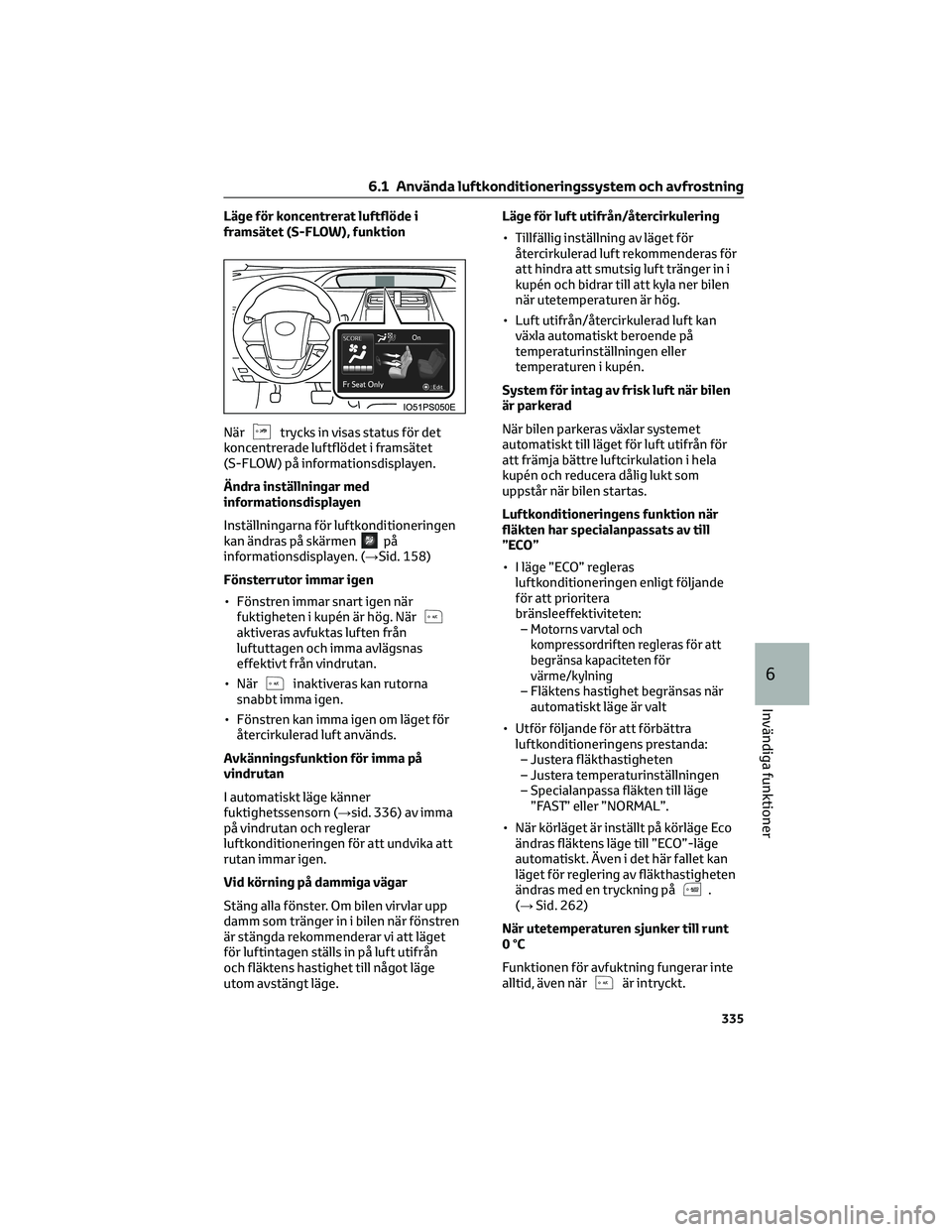

Läge för koncentrerat luftflöde i
framsätet (S-FLOW), funktion
När
trycks in visas status för det
koncentrerade luftflödet i framsätet
(S-FLOW) på informationsdisplayen.
Ändra inställningar med
informationsdisplayen
Inställningarna för luftkonditioneringen
kan ändras på skärmen
på
informationsdisplayen. (→Sid. 158)
Fönsterrutor immar igen
• Fönstren immar snart igen när
fuktigheten i kupén är hög. När
aktiveras avfuktas luften från
luftuttagen och imma avlägsnas
effektivt från vindrutan.
• När
inaktiveras kan rutorna
snabbt imma igen.
• Fönstren kan imma igen om läget för
återcirkulerad luft används.
Avkänningsfunktion för imma på
vindrutan
I automatiskt läge känner
fuktighetssensorn (→sid. 336) av imma
på vindrutan och reglerar
luftkonditioneringen för att undvika att
rutan immar igen.
Vid körning på dammiga vägar
Stäng alla fönster. Om bilen virvlar upp
damm som tränger in i bilen när fönstren
är stängda rekommenderar vi att läget
för luftintagen ställs in på luft utifrån
och fläktens hastighet till något läge
utom avstängt läge.Läge för luft utifrån/återcirkulering
• Tillfällig inställning av läget för
återcirkulerad luft rekommenderas för
att hindra att smutsig luft tränger in i
kupén och bidrar till att kyla ner bilen
när utetemperaturen är hög.
• Luft utifrån/återcirkulerad luft kan
växla automatiskt beroende på
temperaturinställningen eller
temperaturen i kupén.
System för intag av frisk luft när bilen
är parkerad
När bilen parkeras växlar systemet
automatiskt till läget för luft utifrån för
att främja bättre luftcirkulation i hela
kupén och reducera dålig lukt som
uppstår när bilen startas.
Luftkonditioneringens funktion när
fläkten har specialanpassats av till
”ECO”
• I läge ”ECO” regleras
luftkonditioneringen enligt följande
för att prioritera
bränsleeffektiviteten:
–
Motorns varvtal och
kompressordriften regleras för att
begränsa kapaciteten för
värme/kylning
– Fläktens hastighet begränsas när
automatiskt läge är valt
• Utför följande för att förbättra
luftkonditioneringens prestanda:
– Justera fläkthastigheten
– Justera temperaturinställningen
– Specialanpassa fläkten till läge
”FAST” eller ”NORMAL”.
• När körläget är inställt på körläge Eco
ändras fläktens läge till ”ECO”-läge
automatiskt. Även i det här fallet kan
läget för reglering av fläkthastigheten
ändras med en tryckning på
.
(→Sid. 262)
När utetemperaturen sjunker till runt
0°C
Funktionen för avfuktning fungerar inte
alltid, även när
är intryckt.
6.1 Använda luftkonditioneringssystem och avfrostning
335
6
Invändiga funktioner
