2593. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

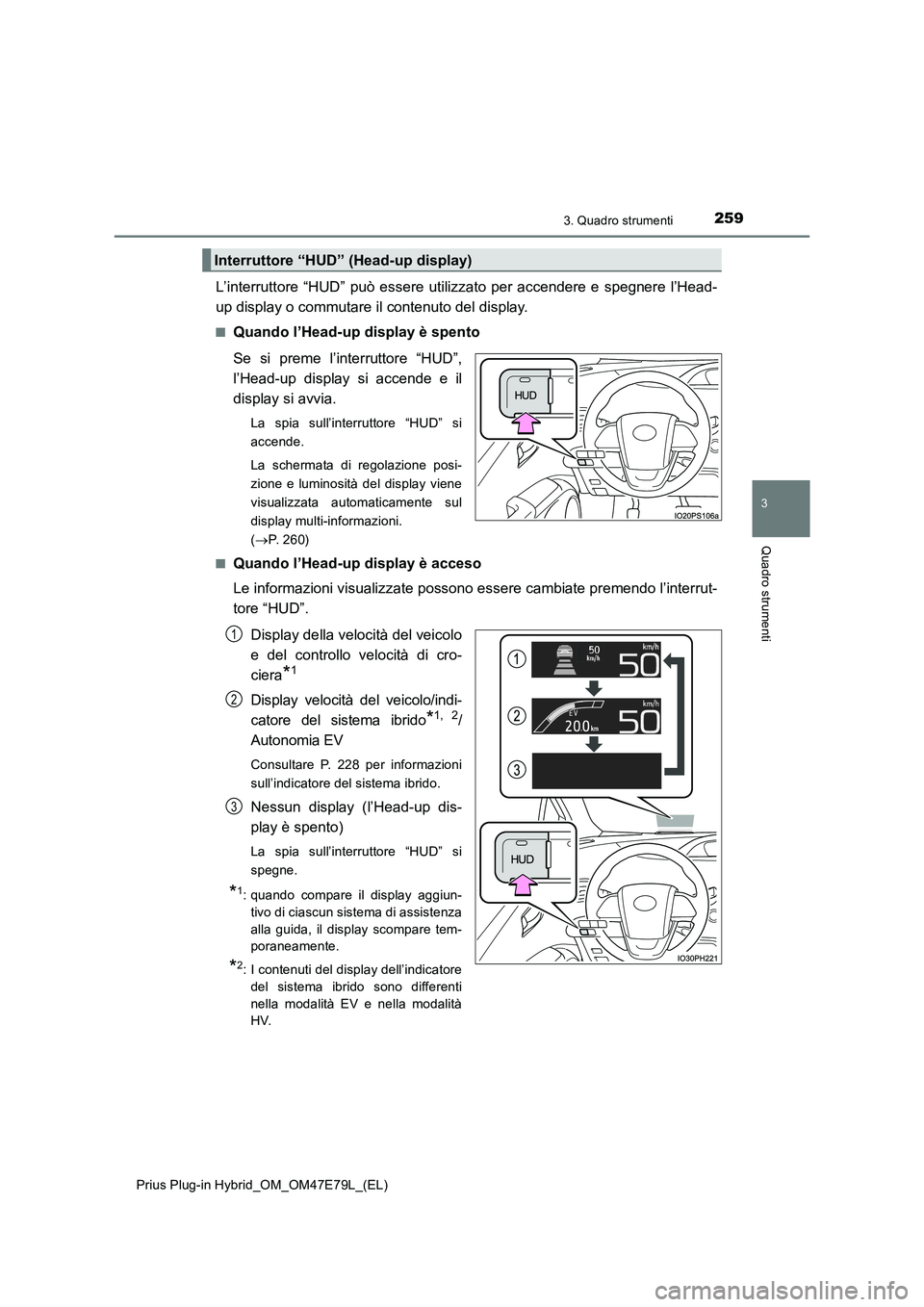

L’interruttore “HUD” può essere utilizzato per accendere e spegnere l’Head-
up display o commutare il contenuto del display.
QQuando l’Head-up display è spento
Se si preme l’interruttore “HUD”,
l’Head-up display si accende e il
display si avvia.
La spia sull’interruttore “HUD” si
accende.
La schermata di regolazione posi-
zione e luminosità del display viene
visualizzata automaticamente sul
display multi-informazioni.
(P. 2 6 0 )
Q
Quando l’Head-up display è acceso
Le informazioni visualizzate possono essere cambiate premendo l’interrut-
tore “HUD”.
Display della velocità del veicolo
e del controllo velocità di cro-
ciera
*1
Display velocità del veicolo/indi-
catore del sistema ibrido
*1, 2/
Autonomia EV
Consultare P. 228 per informazioni
sull’indicatore del sistema ibrido.
Nessun display (l’Head-up dis-
play è spento)
La spia sull’interruttore “HUD” si
spegne.
*1: quando compare il display aggiun-
tivo di ciascun sistema di assistenza
alla guida, il display scompare tem-
poraneamente.
*2: I contenuti del display dell’indicatore
del sistema ibrido sono differenti
nella modalità EV e nella modalità
HV.
Interruttore “HUD” (Head-up display)
1
2
3

2603. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

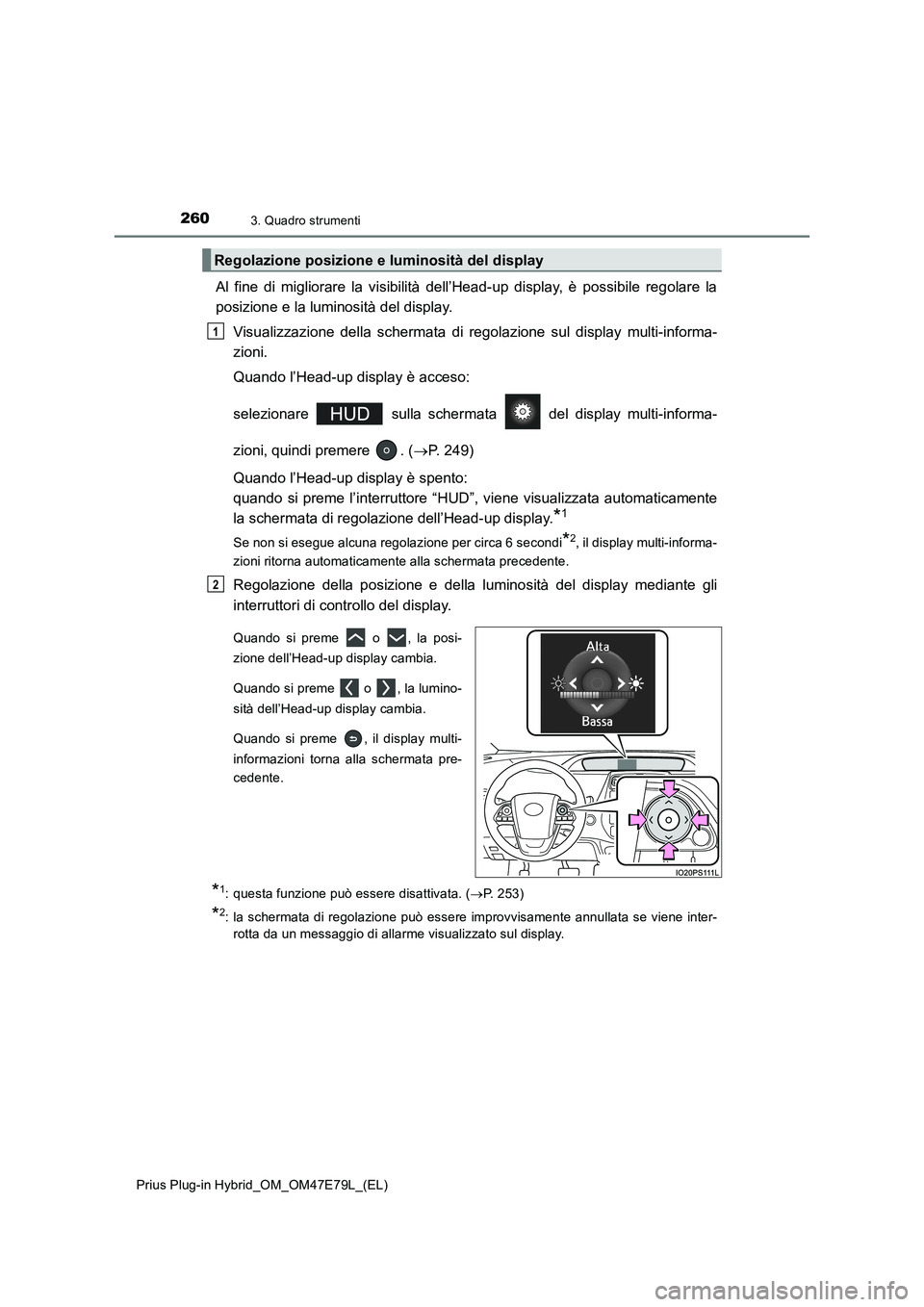

Al fine di migliorare la visibilità dell’Head-up display, è possibile regolare la
posizione e la luminosità del display.
Visualizzazione della schermata di regolazione sul display multi-informa-
zioni.
Quando l’Head-up display è acceso:
selezionare sulla schermata del display multi-informa-
zioni, quindi premere . (P. 249)
Quando l’Head-up display è spento:
quando si preme l’interruttore “HUD”, viene visualizzata automaticamente
la schermata di regolazione dell’Head-up display.
*1
Se non si esegue alcuna regolazione per circa 6 secondi*2, il display multi-informa-
zioni ritorna automaticamente alla schermata precedente.
Regolazione della posizione e della luminosità del display mediante gli
interruttori di controllo del display.
Quando si preme o , la posi-
zione dell’Head-up display cambia.
Quando si preme o , la lumino-
sità dell’Head-up display cambia.
Quando si preme , il display multi-
informazioni torna alla schermata pre-
cedente.
*1: questa funzione può essere disattivata. (P. 253)
*2: la schermata di regolazione può essere improvvisamente annullata se viene inter-
rotta da un messaggio di allarme visualizzato sul display.
Regolazione posizione e luminosità del display
1
2

2613. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q

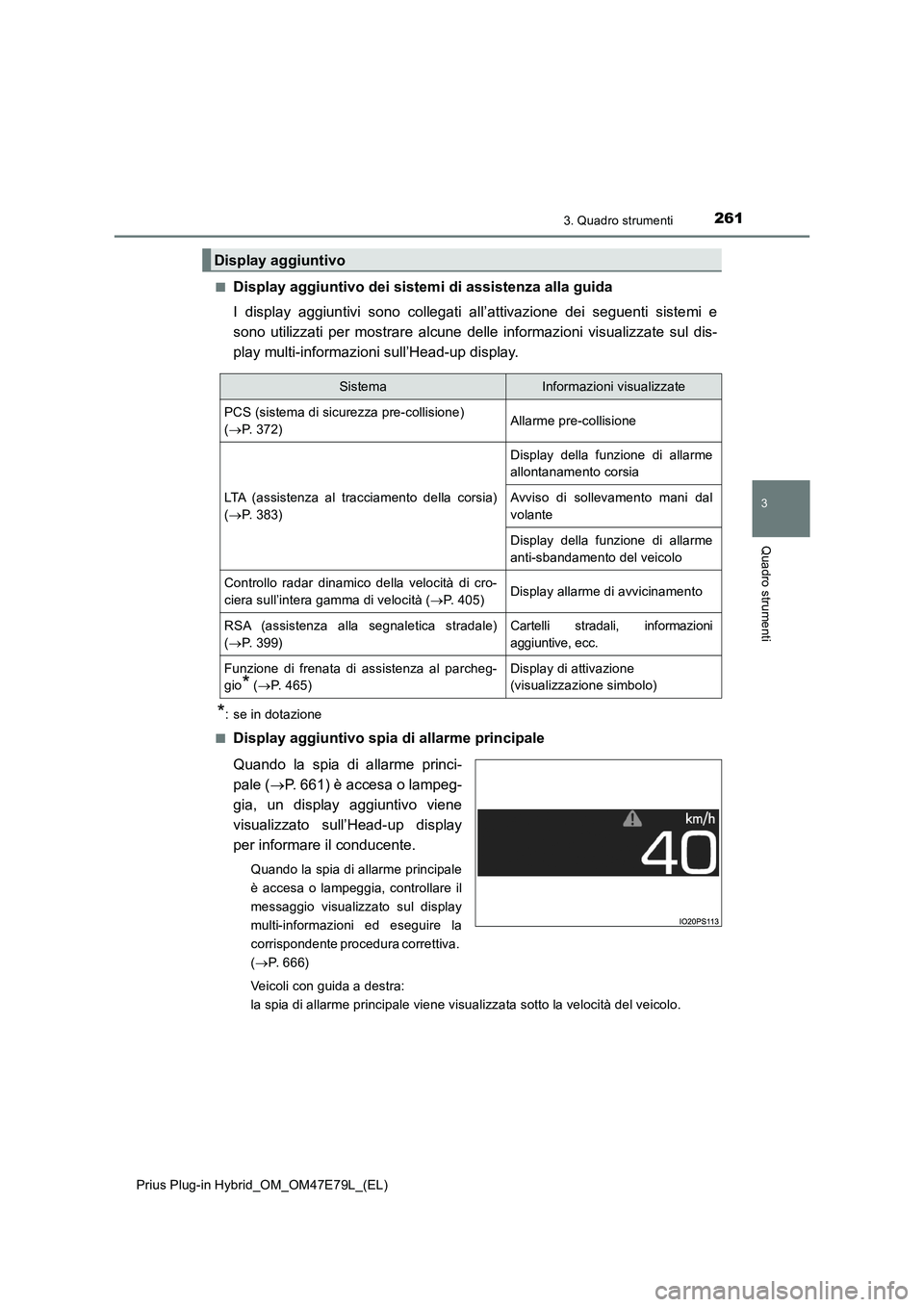

Display aggiuntivo dei sistemi di assistenza alla guida
I display aggiuntivi sono collegati all’attivazione dei seguenti sistemi e
sono utilizzati per mostrare alcune delle informazioni visualizzate sul dis-
play multi-informazioni sull’Head-up display.
*: se in dotazione
Q
Display aggiuntivo spia di allarme principale
Quando la spia di allarme princi-
pale (P. 661) è accesa o lampeg-
gia, un display aggiuntivo viene
visualizzato sull’Head-up display
per informare il conducente.
Quando la spia di allarme principale
è accesa o lampeggia, controllare il
messaggio visualizzato sul display
multi-informazioni ed eseguire la
corrispondente procedura correttiva.
(P. 6 6 6 )
Veicoli con guida a destra:
la spia di allarme principale viene visualizzata sotto la velocità del veicolo.
Display aggiuntivo
SistemaInformazioni visualizzate
PCS (sistema di sicurezza pre-collisione)
(P. 372)Allarme pre-collisione
LTA (assistenza al tracciamento della corsia)
(P. 383)
Display della funzione di allarme
allontanamento corsia
Avviso di sollevamento mani dal
volante
Display della funzione di allarme
anti-sbandamento del veicolo
Controllo radar dinamico della velocità di cro-
ciera sull’intera gamma di velocità (P. 405)Display allarme di avvicinamento
RSA (assistenza alla segnaletica stradale)
(P. 399)Cartelli stradali, informazioni
aggiuntive, ecc.
Funzione di frenata di assistenza al parcheg-
gio
* (P. 465)
Display di attivazione
(visualizzazione simbolo)

2623. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

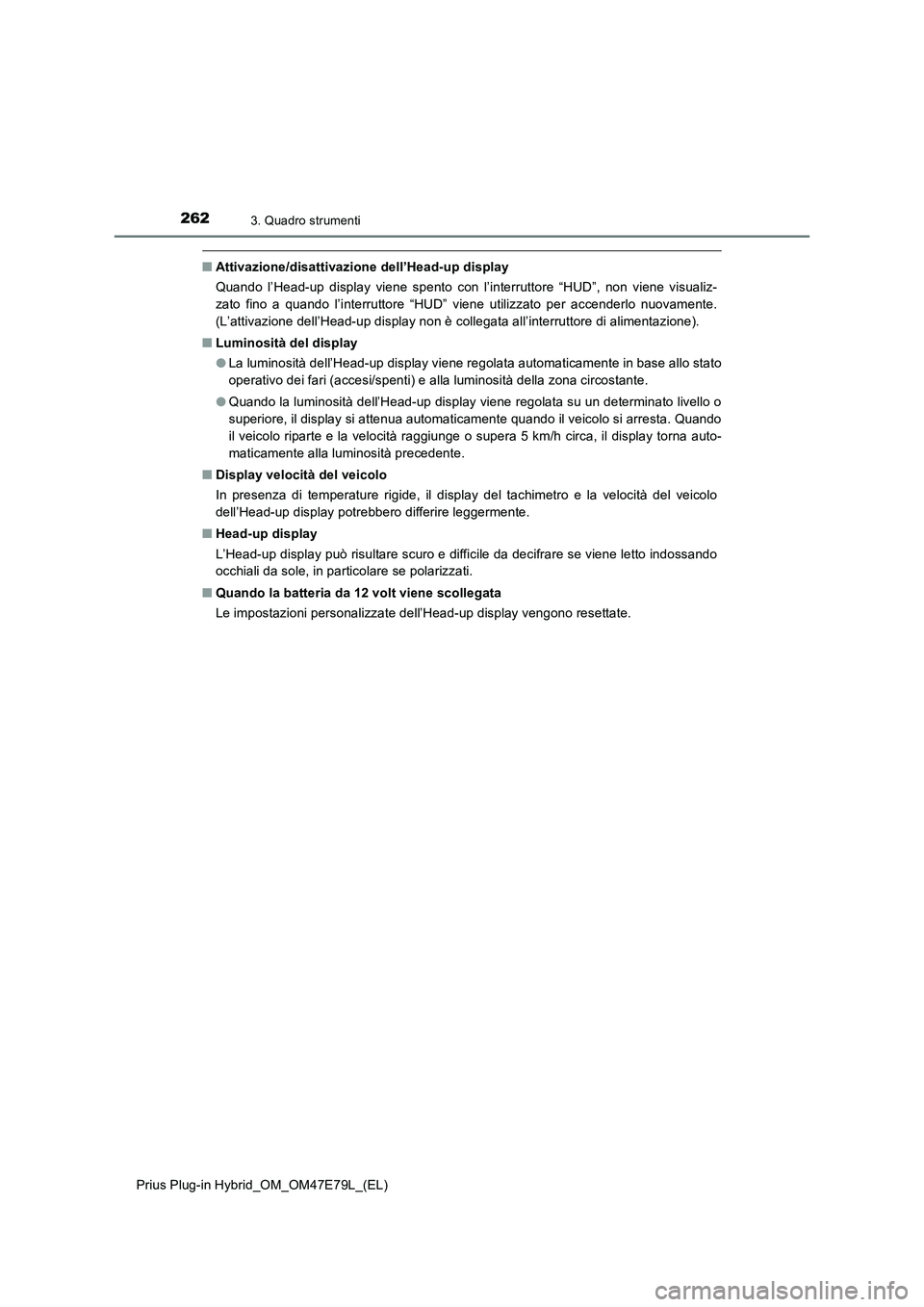

QAttivazione/disattivazione dell’Head-up display
Quando l’Head-up display viene spento con l’interruttore “HUD”, non viene visualiz-
zato fino a quando l’interruttore “HUD” viene utilizzato per accenderlo nuovamente.
(L’attivazione dell’Head-up display non è collegata all’interruttore di alimentazione).
QLuminosità del display
OLa luminosità dell’Head-up display viene regolata automaticamente in base allo stato
operativo dei fari (accesi/spenti) e alla luminosità della zona circostante.
OQuando la luminosità dell’Head-up display viene regolata su un determinato livello o
superiore, il display si attenua automaticamente quando il veicolo si arresta. Quando
il veicolo riparte e la velocità raggiunge o supera 5 km/h circa, il display torna auto-
maticamente alla luminosità precedente.
QDisplay velocità del veicolo
In presenza di temperature rigide, il display del tachimetro e la velocità del veicolo
dell’Head-up display potrebbero differire leggermente.
QHead-up display
L’Head-up display può risultare scuro e difficile da decifrare se viene letto indossando
occhiali da sole, in particolare se polarizzati.
QQuando la batteria da 12 volt viene scollegata
Le impostazioni personalizzate dell’Head-up display vengono resettate.

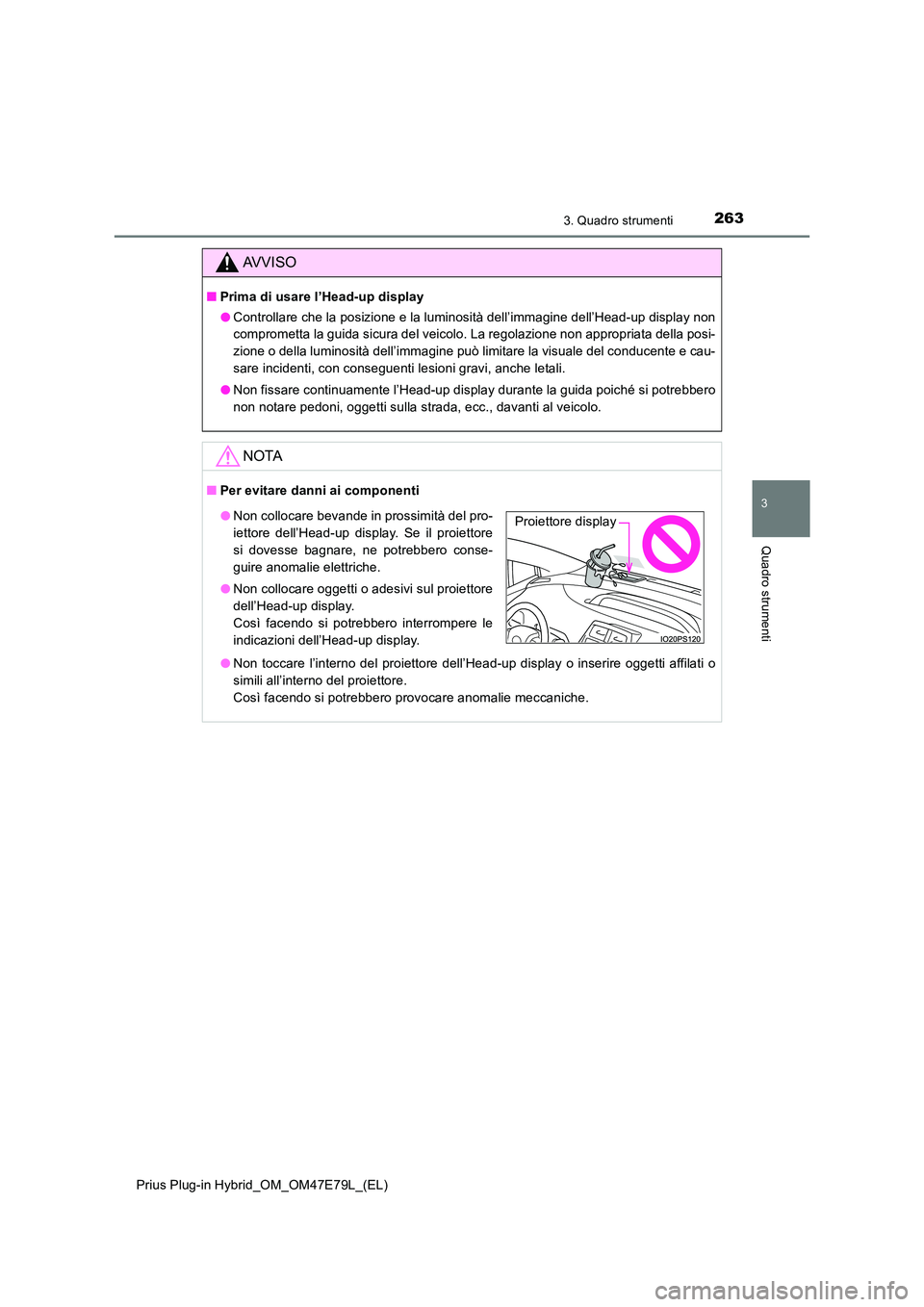

2633. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
AVVISO
QPrima di usare l’Head-up display
O Controllare che la posizione e la luminosità dell’immagine dell’Head-up display non
comprometta la guida sicura del veicolo. La regolazione non appropriata della posi-
zione o della luminosità dell’immagine può limitare la visuale del conducente e cau-
sare incidenti, con conseguenti lesioni gravi, anche letali.
O Non fissare continuamente l’Head-up display durante la guida poiché si potrebbero
non notare pedoni, oggetti sulla strada, ecc., davanti al veicolo.
NOTA
Q Per evitare danni ai componenti
O Non toccare l’interno del proiettore dell’Head-up display o inserire oggetti affilati o
simili all’interno del proiettore.
Così facendo si potrebbero provocare anomalie meccaniche.
O Non collocare bevande in prossimità del pro-
iettore dell’Head-up display. Se il proiettore
si dovesse bagnare, ne potrebbero conse-
guire anomalie elettriche.
O Non collocare oggetti o adesivi sul proiettore
dell’Head-up display.
Così facendo si potrebbero interrompere le
indicazioni dell’Head-up display.
Proiettore display

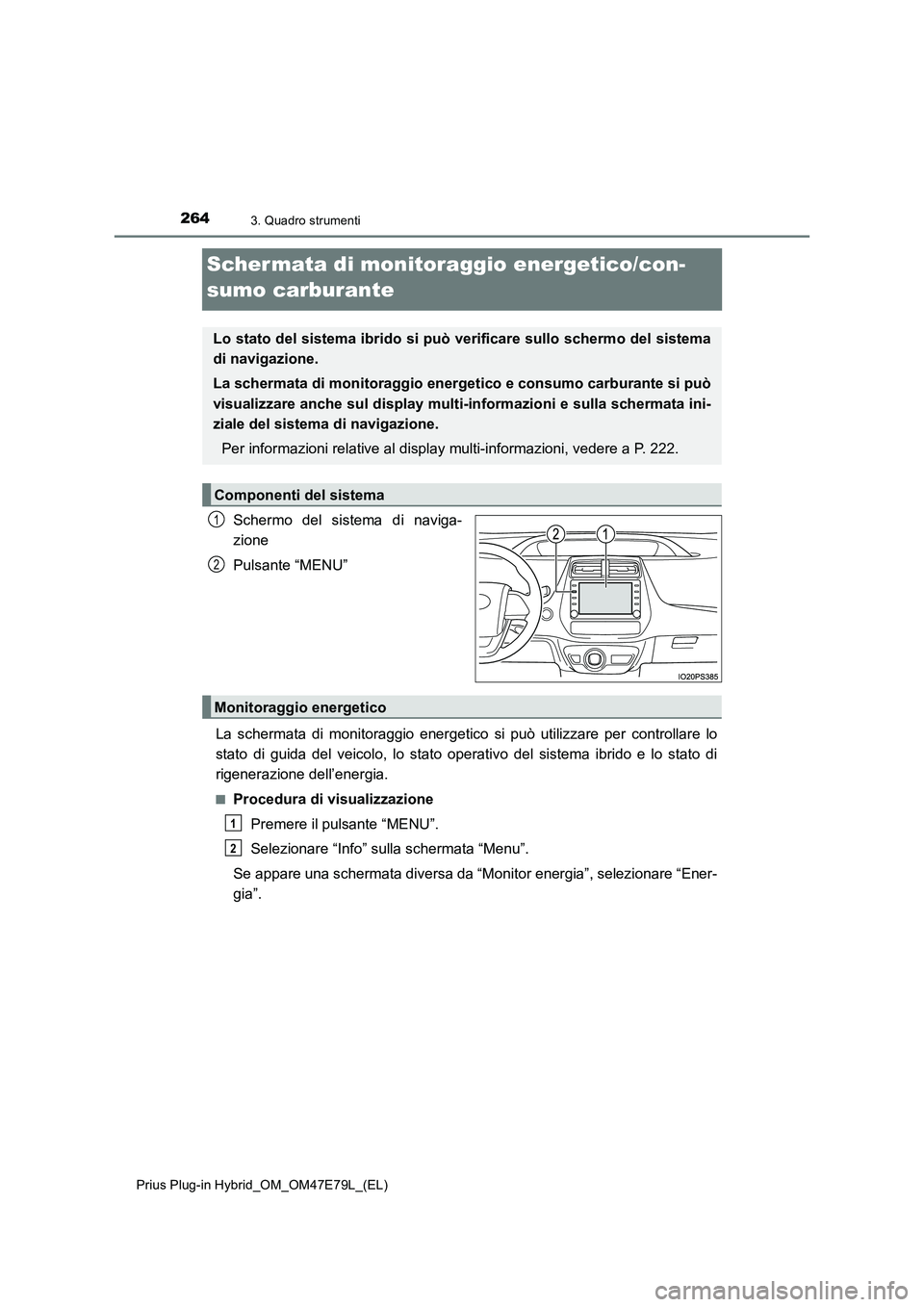

2643. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Schermata di monitoraggio energetico/con-
sumo carburante
Schermo del sistema di naviga-
zione
Pulsante “MENU”
La schermata di monitoraggio energetico si può utilizzare per controllare lo
stato di guida del veicolo, lo stato operativo del sistema ibrido e lo stato di
rigenerazione dell’energia.
QProcedura di visualizzazione
Premere il pulsante “MENU”.
Selezionare “Info” sulla schermata “Menu”.
Se appare una schermata diversa da “Monitor energia”, selezionare “Ener-
gia”.
Lo stato del sistema ibrido si può verificare sullo schermo del sistema
di navigazione.
La schermata di monitoraggio energetico e consumo carburante si può
visualizzare anche sul display multi-informazioni e sulla schermata ini-
ziale del sistema di navigazione.
Per informazioni relative al display multi-informazioni, vedere a P. 222.
Componenti del sistema
1
2
Monitoraggio energetico
1
2

2653. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q

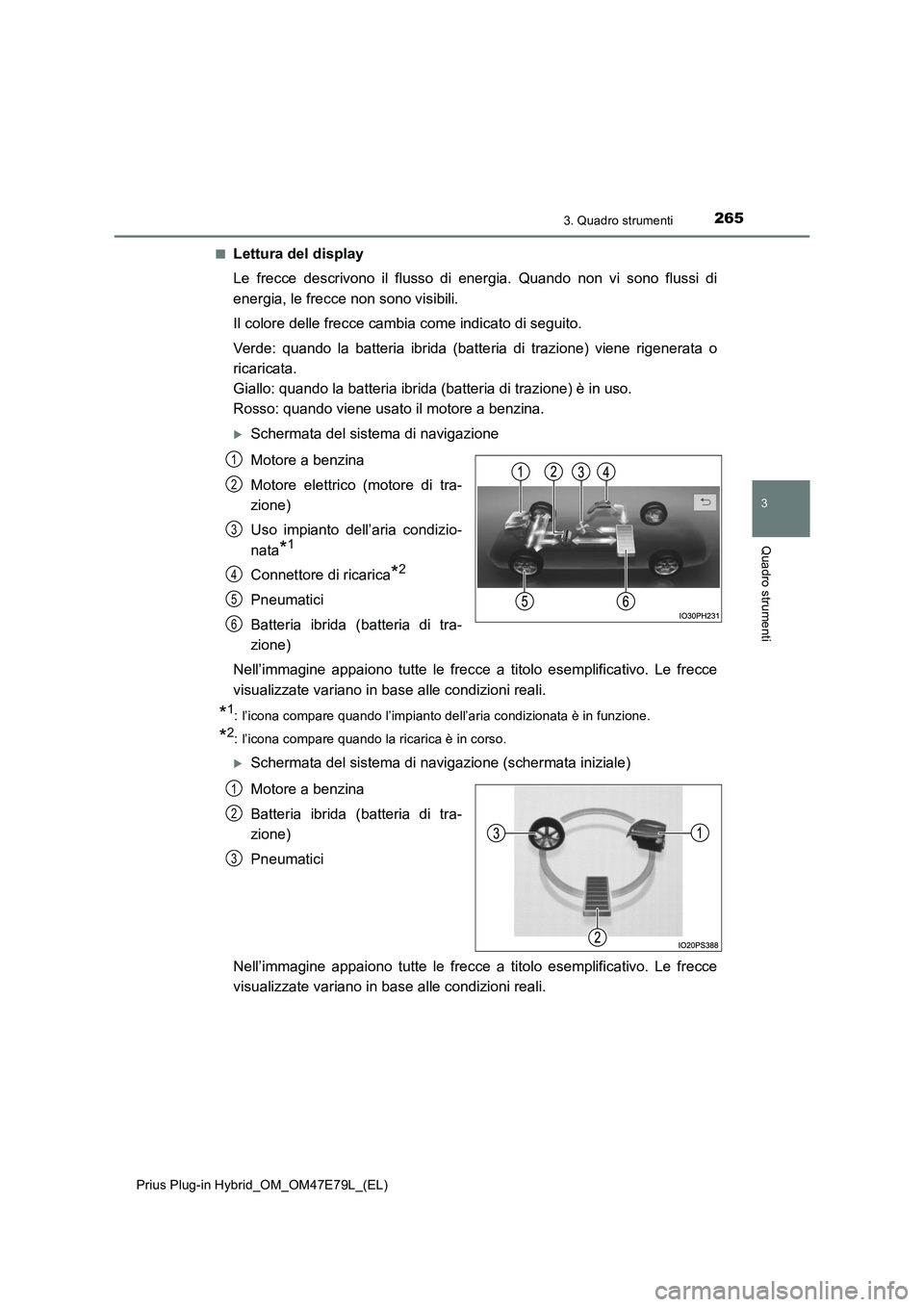

Lettura del display
Le frecce descrivono il flusso di energia. Quando non vi sono flussi di
energia, le frecce non sono visibili.
Il colore delle frecce cambia come indicato di seguito.
Verde: quando la batteria ibrida (batteria di trazione) viene rigenerata o
ricaricata.
Giallo: quando la batteria ibrida (batteria di trazione) è in uso.
Rosso: quando viene usato il motore a benzina.
Schermata del sistema di navigazione
Motore a benzina
Motore elettrico (motore di tra-
zione)
Uso impianto dell’aria condizio-
nata
*1
Connettore di ricarica*2
Pneumatici
Batteria ibrida (batteria di tra-
zione)
Nell’immagine appaiono tutte le frecce a titolo esemplificativo. Le frecce
visualizzate variano in base alle condizioni reali.
*1
: l’icona compare quando l’impianto dell’aria condizionata è in funzione.
*2
: l’icona compare quando la ricarica è in corso.
Schermata del sistema di navigazione (schermata iniziale)
Motore a benzina
Batteria ibrida (batteria di tra-
zione)
Pneumatici
Nell’immagine appaiono tutte le frecce a titolo esemplificativo. Le frecce
visualizzate variano in base alle condizioni reali.
1
2
3
4
5
6
1
2
3

2663. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

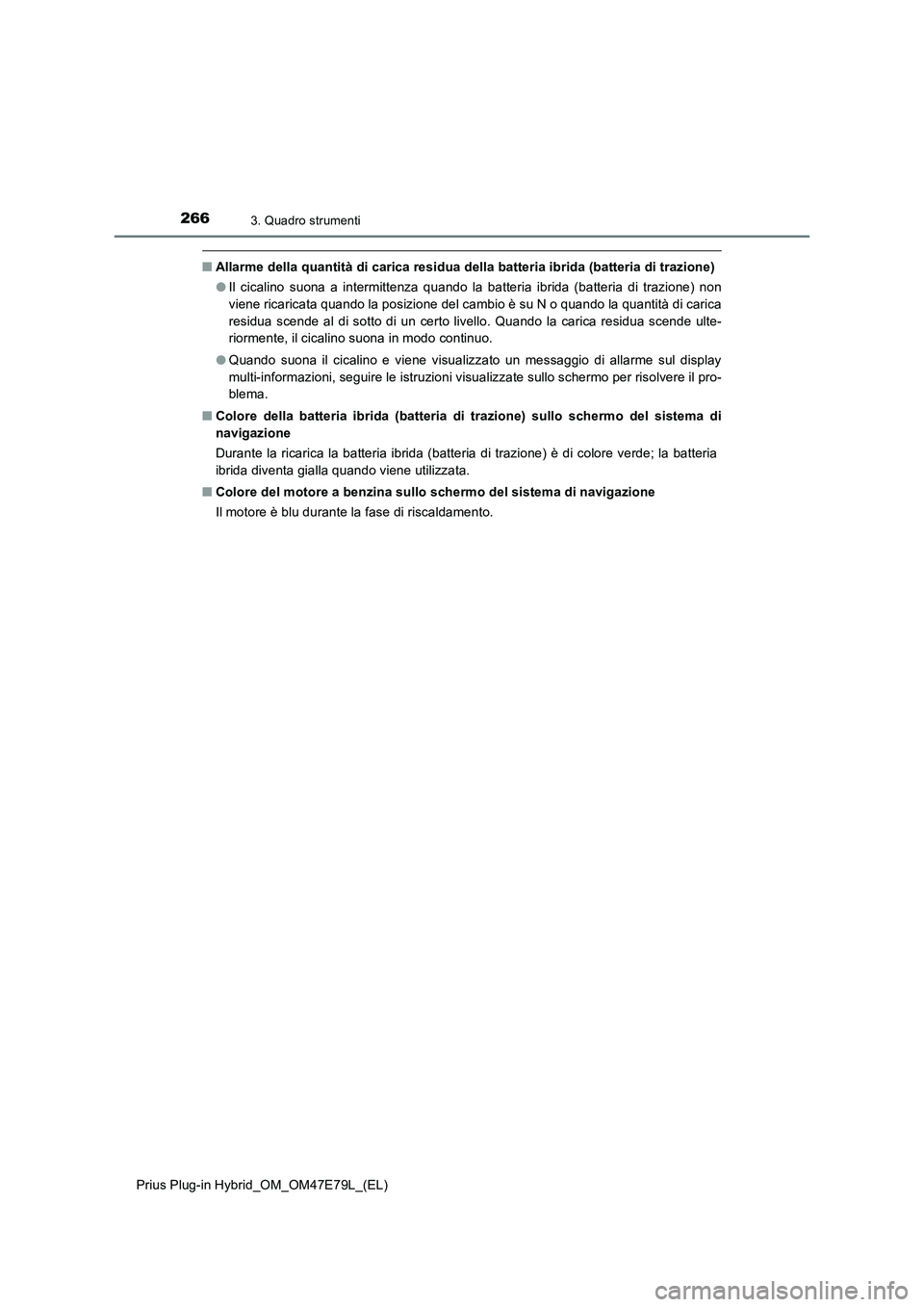

QAllarme della quantità di carica residua della batteria ibrida (batteria di trazione)
OIl cicalino suona a intermittenza quando la batteria ibrida (batteria di trazione) non
viene ricaricata quando la posizione del cambio è su N o quando la quantità di carica
residua scende al di sotto di un certo livello. Quando la carica residua scende ulte-
riormente, il cicalino suona in modo continuo.
OQuando suona il cicalino e viene visualizzato un messaggio di allarme sul display
multi-informazioni, seguire le istruzioni visualizzate sullo schermo per risolvere il pro-
blema.
QColore della batteria ibrida (batteria di trazione) sullo schermo del sistema di
navigazione
Durante la ricarica la batteria ibrida (batteria di trazione) è di colore verde; la batteria
ibrida diventa gialla quando viene utilizzata.
QColore del motore a benzina sullo schermo del sistema di navigazione
Il motore è blu durante la fase di riscaldamento.

2673. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q

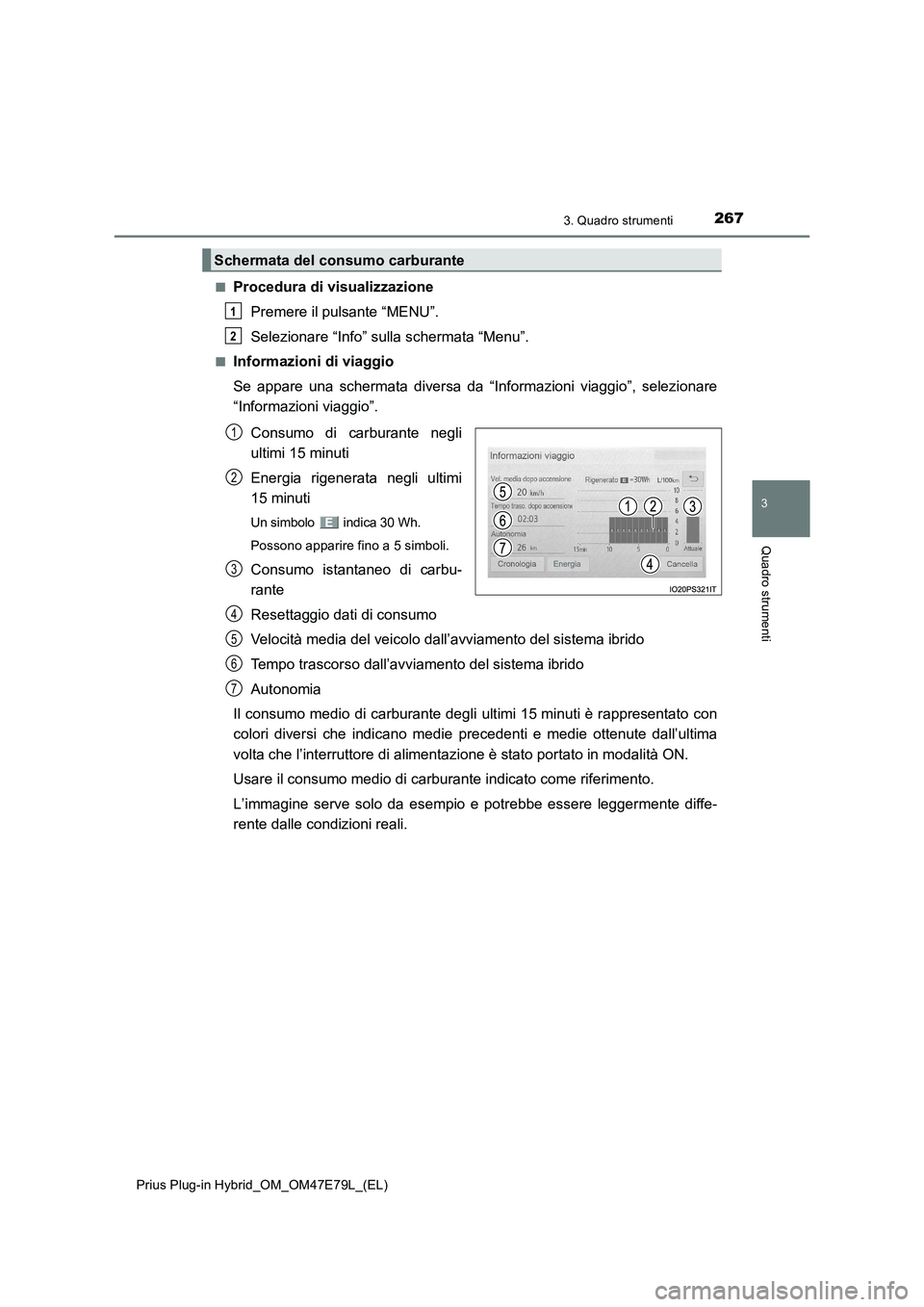

Procedura di visualizzazione
Premere il pulsante “MENU”.
Selezionare “Info” sulla schermata “Menu”.
QInformazioni di viaggio
Se appare una schermata diversa da “Informazioni viaggio”, selezionare
“Informazioni viaggio”.
Consumo di carburante negli
ultimi 15 minuti
Energia rigenerata negli ultimi
15 minuti
Un simbolo indica 30 Wh.
Possono apparire fino a 5 simboli.
Consumo istantaneo di carbu-
rante
Resettaggio dati di consumo
Velocità media del veicolo dall’avviamento del sistema ibrido
Tempo trascorso dall’avviamento del sistema ibrido
Autonomia
Il consumo medio di carburante degli ultimi 15 minuti è rappresentato con
colori diversi che indicano medie precedenti e medie ottenute dall’ultima
volta che l’interruttore di alimentazione è stato portato in modalità ON.
Usare il consumo medio di carburante indicato come riferimento.
L’immagine serve solo da esempio e potrebbe essere leggermente diffe-
rente dalle condizioni reali.
Schermata del consumo carburante
1
2
1
2
3
4
5
6
7

2683. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q

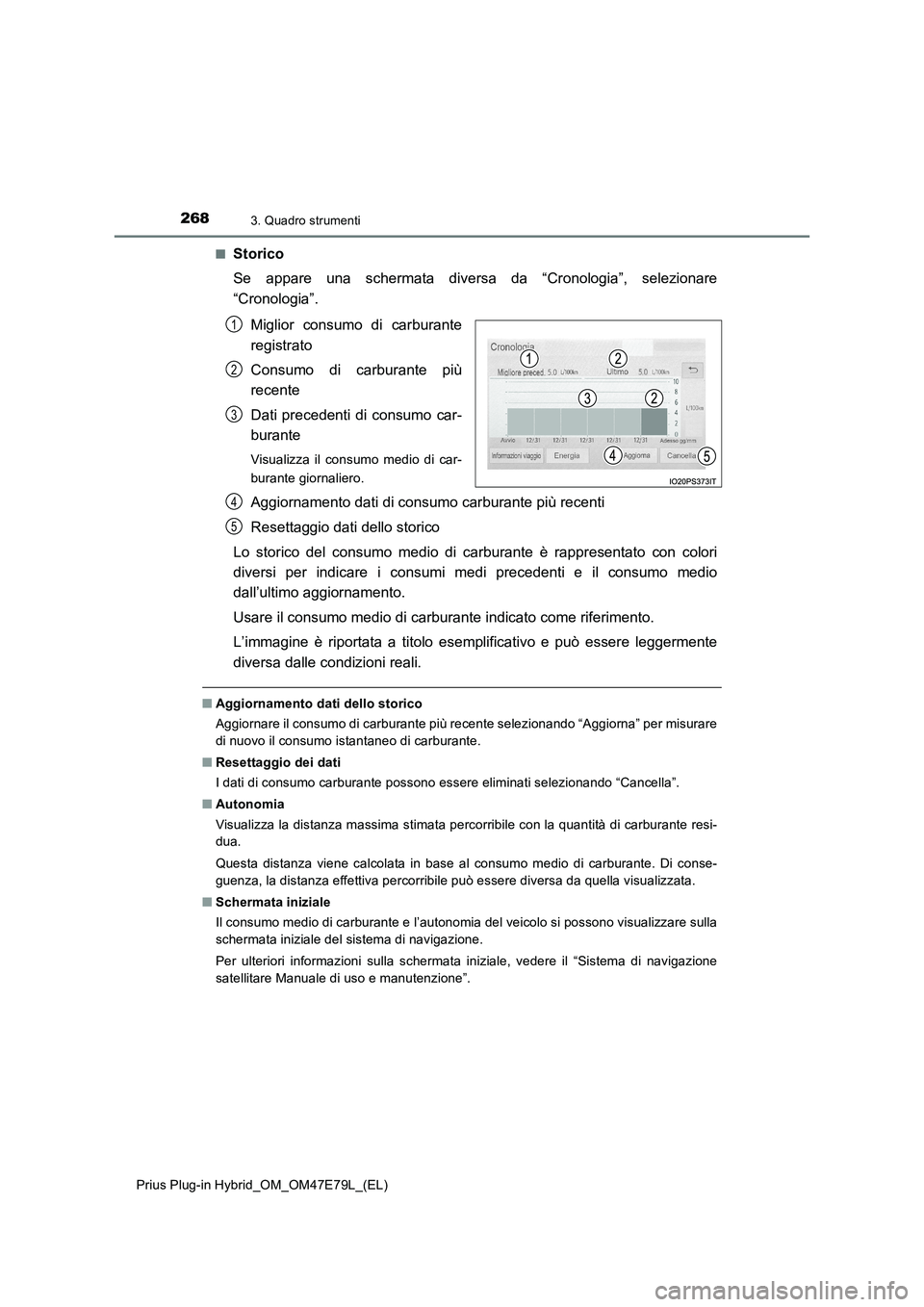

Storico
Se appare una schermata diversa da “Cronologia”, selezionare
“Cronologia”.
Miglior consumo di carburante
registrato
Consumo di carburante più
recente
Dati precedenti di consumo car-
burante
Visualizza il consumo medio di car-
burante giornaliero.
Aggiornamento dati di consumo carburante più recenti
Resettaggio dati dello storico
Lo storico del consumo medio di carburante è rappresentato con colori
diversi per indicare i consumi medi precedenti e il consumo medio
dall’ultimo aggiornamento.
Usare il consumo medio di carburante indicato come riferimento.
L’immagine è riportata a titolo esemplificativo e può essere leggermente
diversa dalle condizioni reali.
QAggiornamento dati dello storico
Aggiornare il consumo di carburante più recente selezionando “Aggiorna” per misurare
di nuovo il consumo istantaneo di carburante.
QResettaggio dei dati
I dati di consumo carburante possono essere eliminati selezionando “Cancella”.
QAutonomia
Visualizza la distanza massima stimata percorribile con la quantità di carburante resi-
dua.
Questa distanza viene calcolata in base al consumo medio di carburante. Di conse-
guenza, la distanza effettiva percorribile può essere diversa da quella visualizzata.
QSchermata iniziale
Il consumo medio di carburante e l’autonomia del veicolo si possono visualizzare sulla
schermata iniziale del sistema di navigazione.
Per ulteriori informazioni sulla schermata iniziale, vedere il “Sistema di navigazione
satellitare Manuale di uso e manutenzione”.
1
2
3
4
5
