6397-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
7
Manutenzione e cura

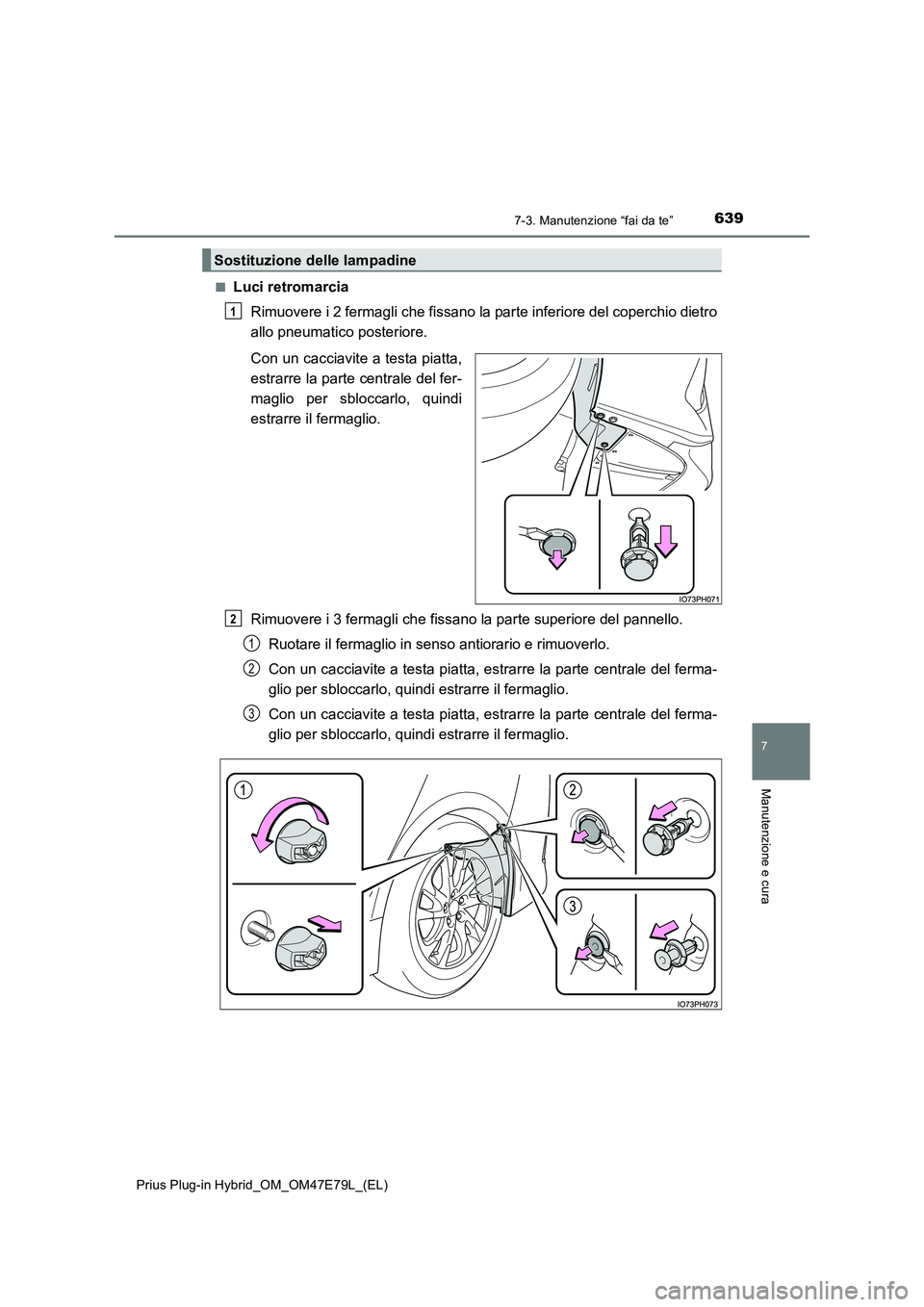

QLuci retromarcia
Rimuovere i 2 fermagli che fissano la parte inferiore del coperchio dietro
allo pneumatico posteriore.
Con un cacciavite a testa piatta,
estrarre la parte centrale del fer-
maglio per sbloccarlo, quindi
estrarre il fermaglio.
Rimuovere i 3 fermagli che fissano la parte superiore del pannello.
Ruotare il fermaglio in senso antiorario e rimuoverlo.
Con un cacciavite a testa piatta, estrarre la parte centrale del ferma-
glio per sbloccarlo, quindi estrarre il fermaglio.
Con un cacciavite a testa piatta, estrarre la parte centrale del ferma-
glio per sbloccarlo, quindi estrarre il fermaglio.
Sostituzione delle lampadine
1
2
1
2
3

6407-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

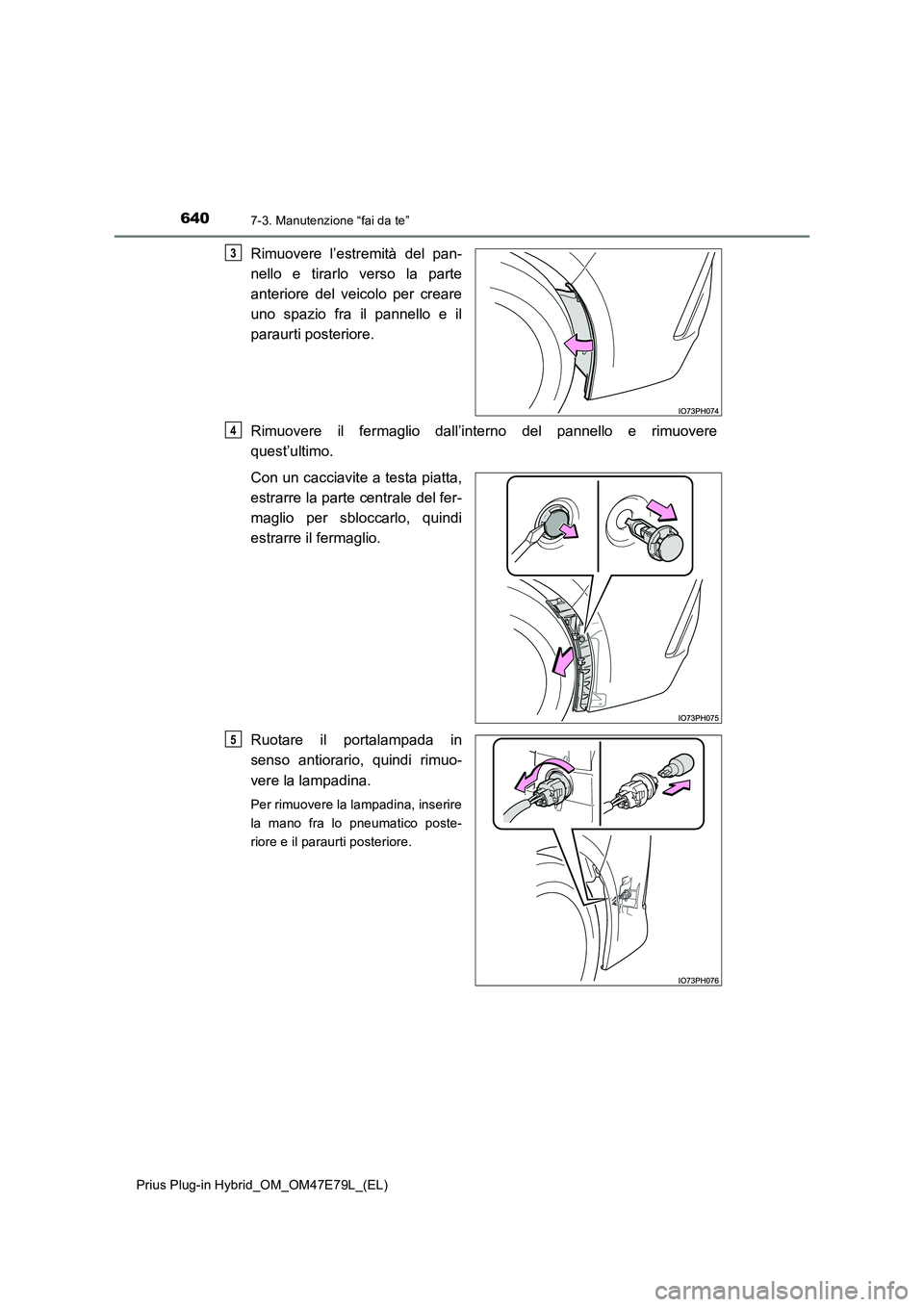

Rimuovere l’estremità del pan-
nello e tirarlo verso la parte
anteriore del veicolo per creare
uno spazio fra il pannello e il
paraurti posteriore.
Rimuovere il fermaglio dall’interno del pannello e rimuovere
quest’ultimo.
Con un cacciavite a testa piatta,
estrarre la parte centrale del fer-
maglio per sbloccarlo, quindi
estrarre il fermaglio.
Ruotare il portalampada in
senso antiorario, quindi rimuo-
vere la lampadina.
Per rimuovere la lampadina, inserire
la mano fra lo pneumatico poste-
riore e il paraurti posteriore.
3
4
5

6417-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
7
Manutenzione e cura

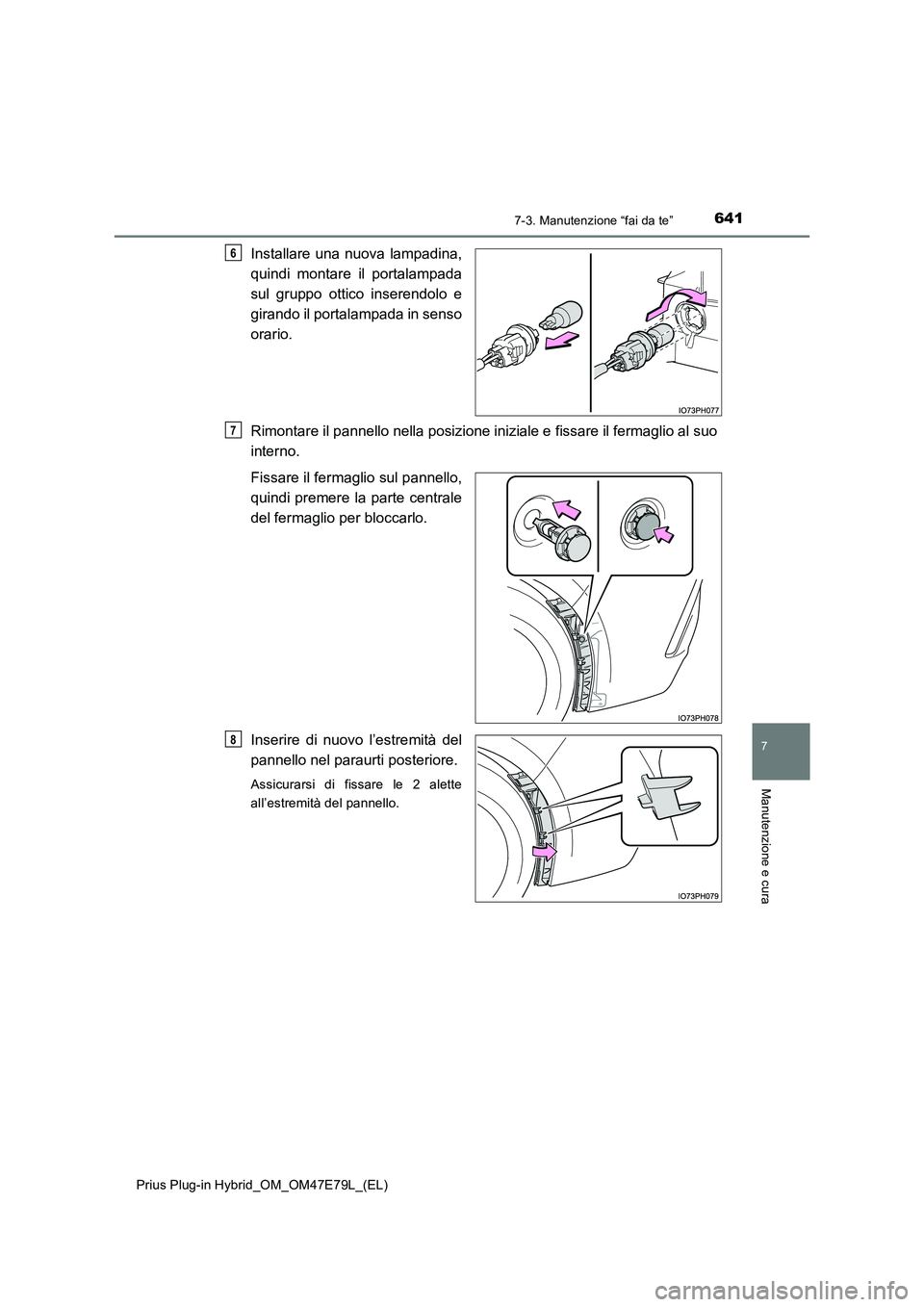

Installare una nuova lampadina,
quindi montare il portalampada
sul gruppo ottico inserendolo e
girando il portalampada in senso
orario.
Rimontare il pannello nella posizione iniziale e fissare il fermaglio al suo
interno.
Fissare il fermaglio sul pannello,
quindi premere la parte centrale
del fermaglio per bloccarlo.
Inserire di nuovo l’estremità del
pannello nel paraurti posteriore.
Assicurarsi di fissare le 2 alette
all’estremità del pannello.
6
7
8

6427-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

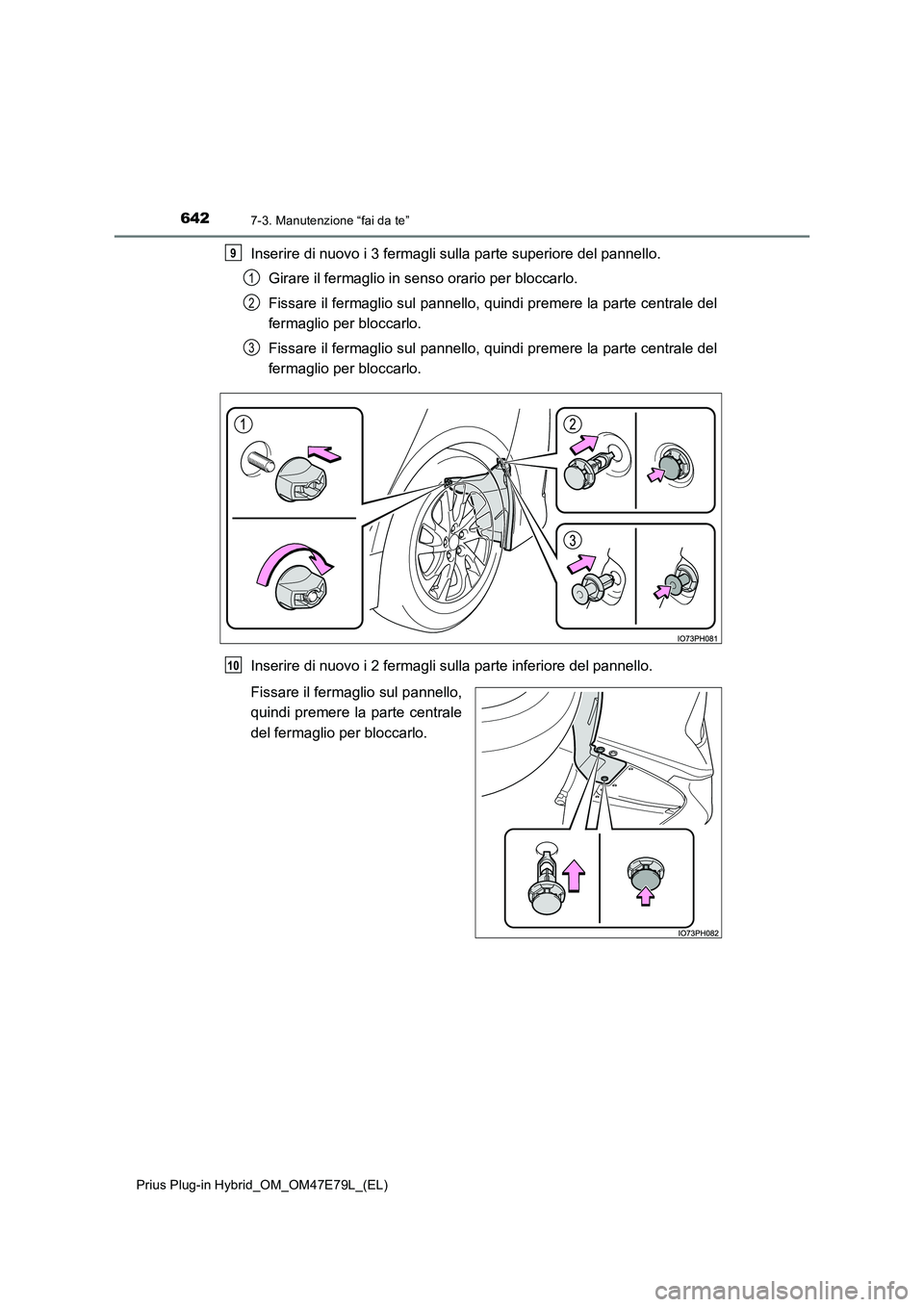

Inserire di nuovo i 3 fermagli sulla parte superiore del pannello.
Girare il fermaglio in senso orario per bloccarlo.
Fissare il fermaglio sul pannello, quindi premere la parte centrale del
fermaglio per bloccarlo.
Fissare il fermaglio sul pannello, quindi premere la parte centrale del
fermaglio per bloccarlo.
Inserire di nuovo i 2 fermagli sulla parte inferiore del pannello.
Fissare il fermaglio sul pannello,
quindi premere la parte centrale
del fermaglio per bloccarlo.
9
1
2
3
10

6437-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
7
Manutenzione e cura

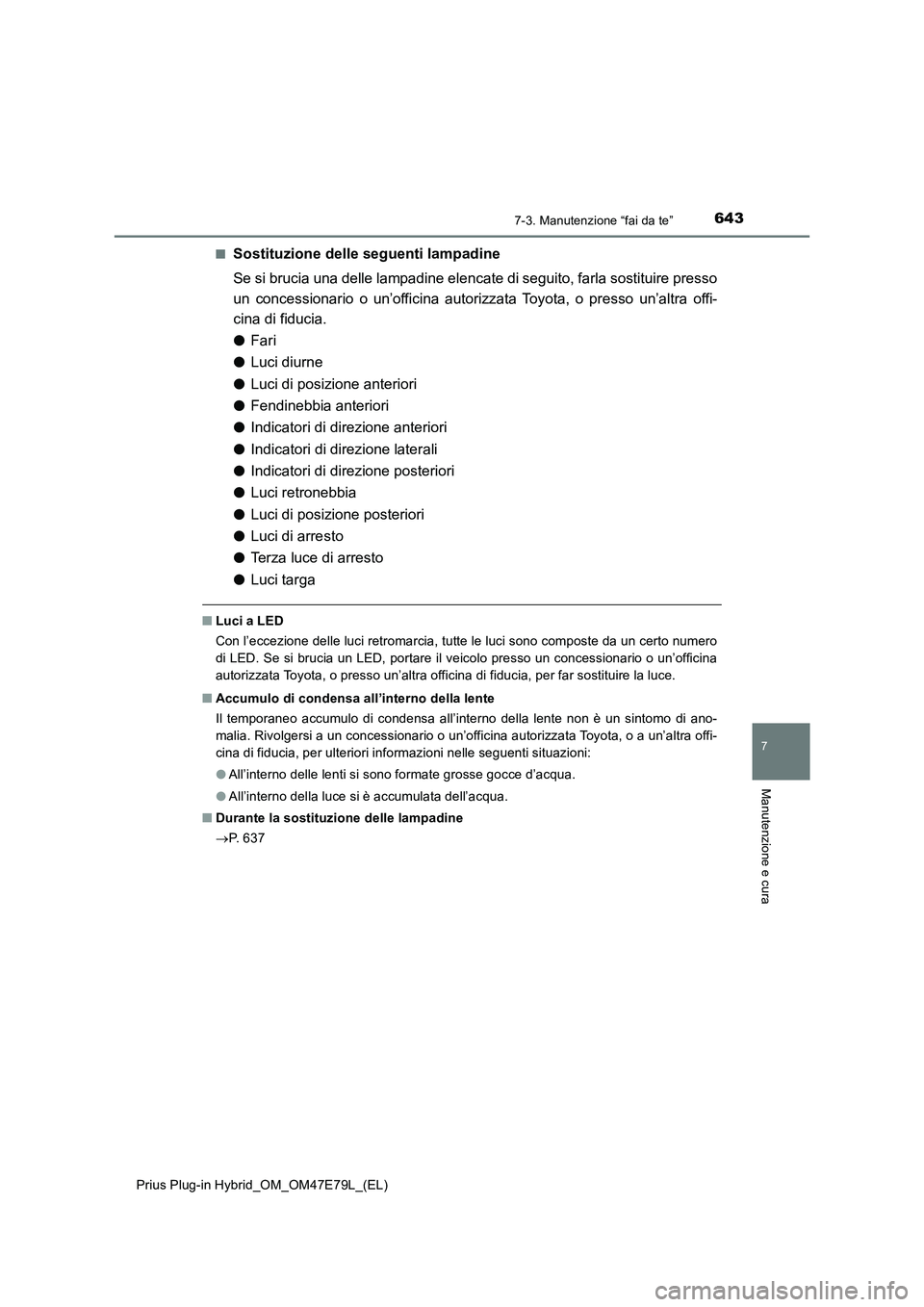

QSostituzione delle seguenti lampadine
Se si brucia una delle lampadine elencate di seguito, farla sostituire presso
un concessionario o un’officina autorizzata Toyota, o presso un’altra offi-
cina di fiducia.
OFari
OLuci diurne
OLuci di posizione anteriori
OFendinebbia anteriori
OIndicatori di direzione anteriori
OIndicatori di direzione laterali
OIndicatori di direzione posteriori
OLuci retronebbia
OLuci di posizione posteriori
OLuci di arresto
OTerza luce di arresto
OLuci targa
QLuci a LED
Con l’eccezione delle luci retromarcia, tutte le luci sono composte da un certo numero
di LED. Se si brucia un LED, portare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia, per far sostituire la luce.
QAccumulo di condensa all’interno della lente
Il temporaneo accumulo di condensa all’interno della lente non è un sintomo di ano-
malia. Rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra offi-
cina di fiducia, per ulteriori informazioni nelle seguenti situazioni:
OAll’interno delle lenti si sono formate grosse gocce d’acqua.
OAll’interno della luce si è accumulata dell’acqua.
QDurante la sostituzione delle lampadine
P. 6 3 7

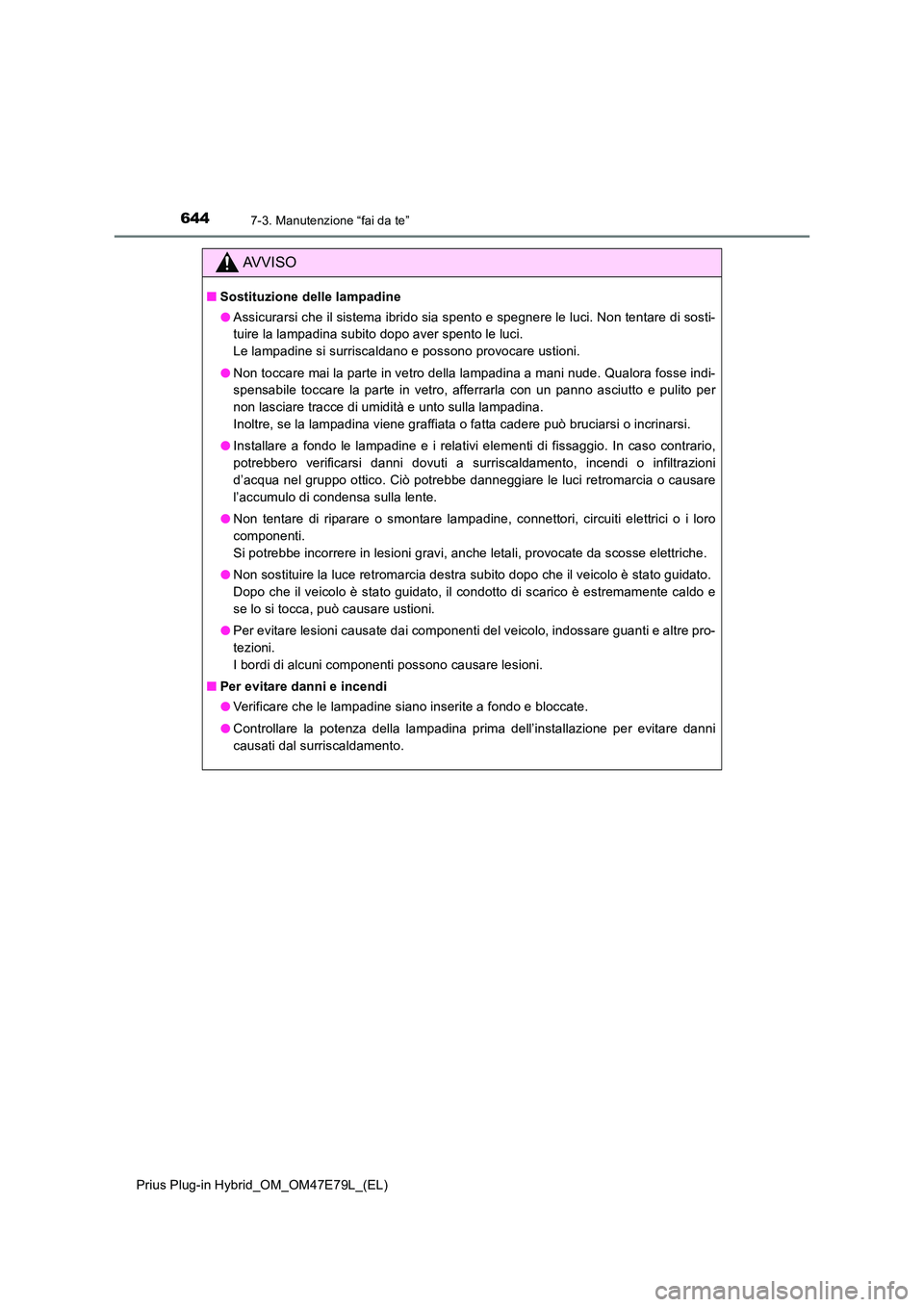

6447-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
AVVISO
QSostituzione delle lampadine
O Assicurarsi che il sistema ibrido sia spento e spegnere le luci. Non tentare di sosti-
tuire la lampadina subito dopo aver spento le luci.
Le lampadine si surriscaldano e possono provocare ustioni.
O Non toccare mai la parte in vetro della lampadina a mani nude. Qualora fosse indi-
spensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito per
non lasciare tracce di umidità e unto sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere può bruciarsi o incrinarsi.
O Installare a fondo le lampadine e i relativi elementi di fissaggio. In caso contrario,
potrebbero verificarsi danni dovuti a surriscaldamento, incendi o infiltrazioni
d’acqua nel gruppo ottico. Ciò potrebbe danneggiare le luci retromarcia o causare
l’accumulo di condensa sulla lente.
O Non tentare di riparare o smontare lampadine, connettori, circuiti elettrici o i loro
componenti.
Si potrebbe incorrere in lesioni gravi, anche letali, provocate da scosse elettriche.
O Non sostituire la luce retromarcia destra subito dopo che il veicolo è stato guidato.
Dopo che il veicolo è stato guidato, il condotto di scarico è estremamente caldo e
se lo si tocca, può causare ustioni.
O Per evitare lesioni causate dai componenti del veicolo, indossare guanti e altre pro-
tezioni.
I bordi di alcuni componenti possono causare lesioni.
Q Per evitare danni e incendi
O Verificare che le lampadine siano inserite a fondo e bloccate.
O Controllare la potenza della lampadina prima dell’installazione per evitare danni
causati dal surriscaldamento.

645

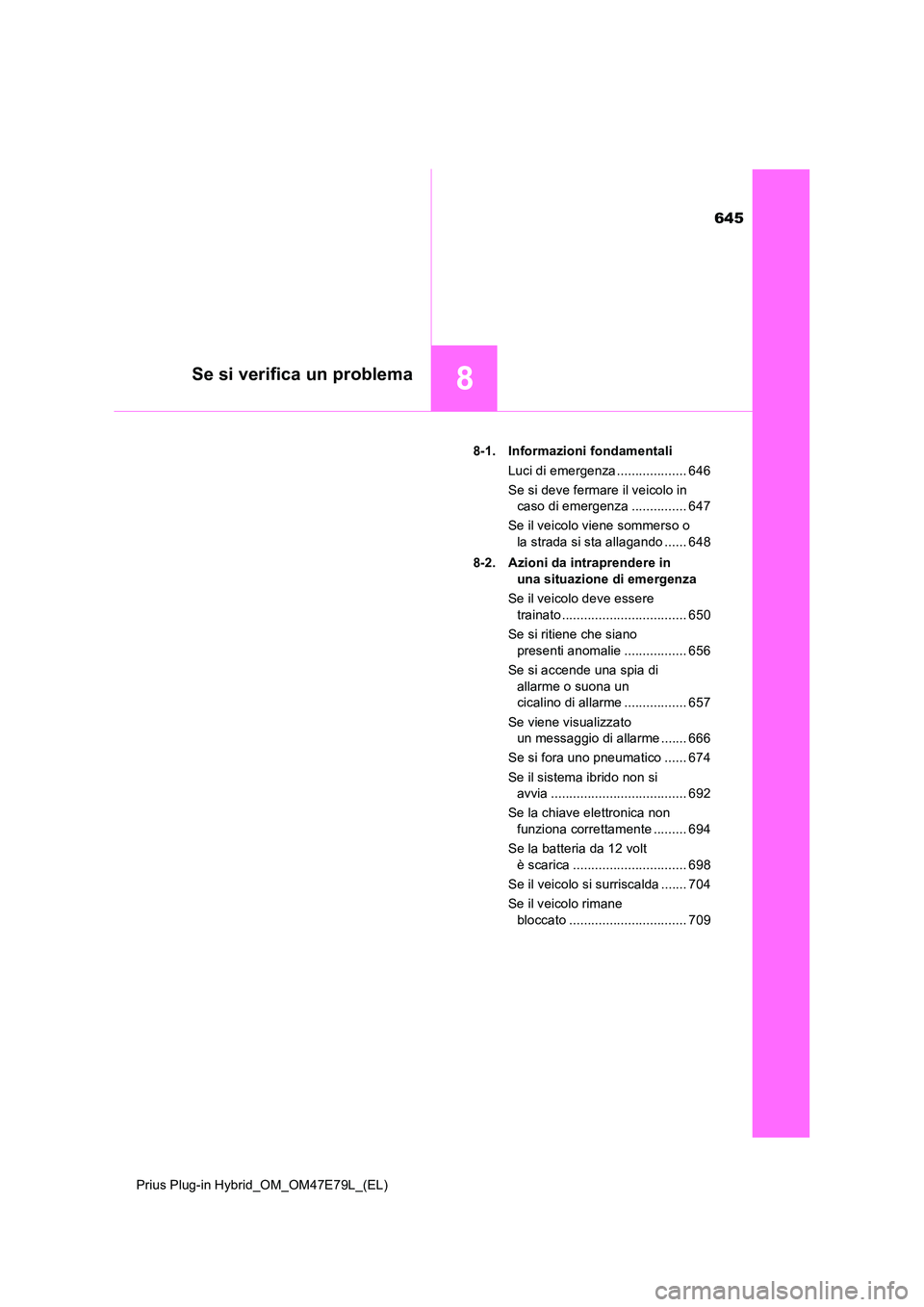

8Se si verifica un problema
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8-1. Informazioni fondamentali
Luci di emergenza ................... 646
Se si deve fermare il veicolo in
caso di emergenza ............... 647
Se il veicolo viene sommerso o
la strada si sta allagando ...... 648
8-2. Azioni da intraprendere in
una situazione di emergenza
Se il veicolo deve essere
trainato .................................. 650
Se si ritiene che siano
presenti anomalie ................. 656
Se si accende una spia di
allarme o suona un
cicalino di allarme ................. 657
Se viene visualizzato
un messaggio di allarme ....... 666
Se si fora uno pneumatico ...... 674
Se il sistema ibrido non si
avvia ..................................... 692
Se la chiave elettronica non
funziona correttamente ......... 694
Se la batteria da 12 volt
è scarica ............................... 698
Se il veicolo si surriscalda ....... 704
Se il veicolo rimane
bloccato ................................ 709

6468-1. Informazioni fondamentali
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

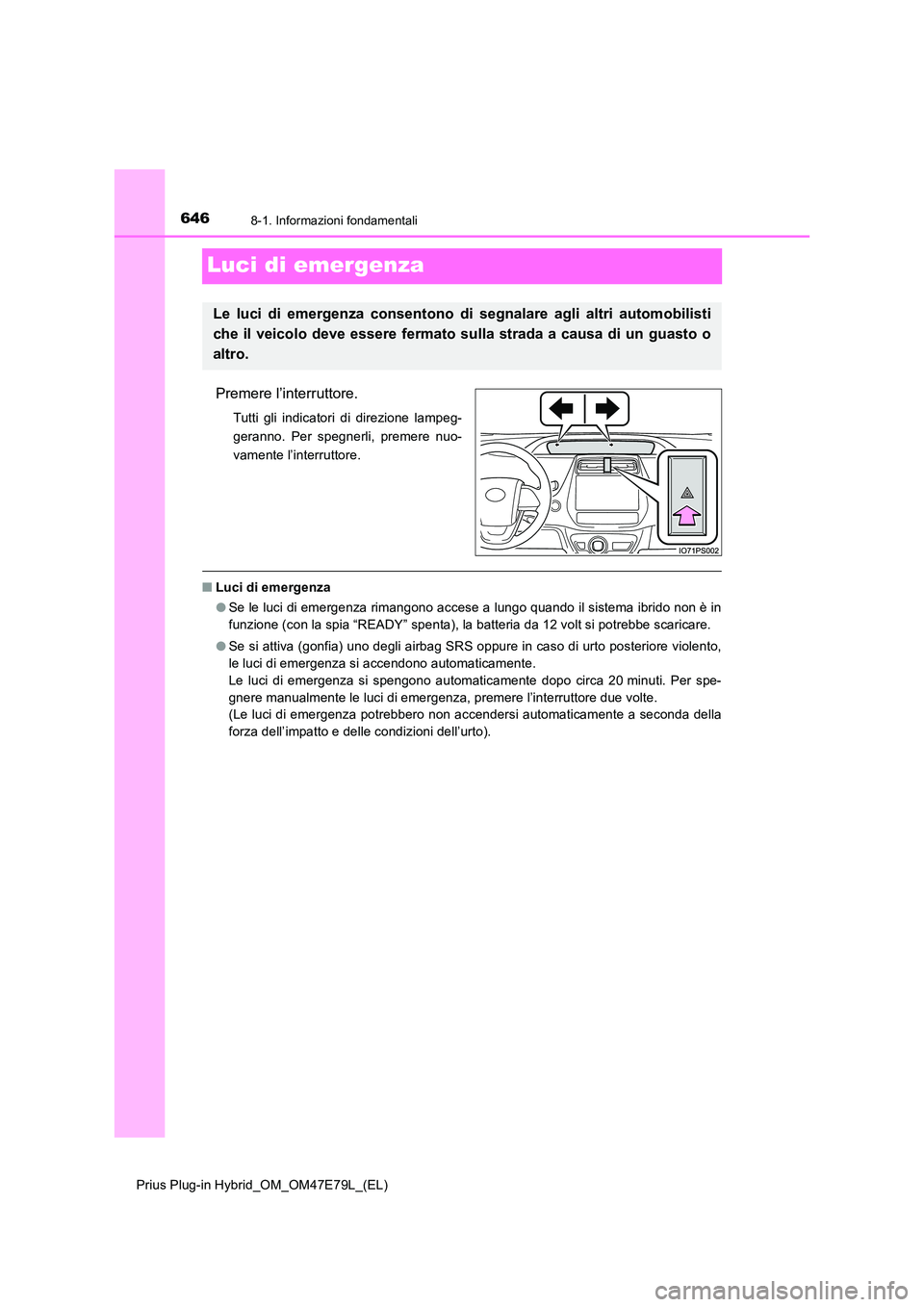

Luci di emergenza
Premere l’interruttore.
Tutti gli indicatori di direzione lampeg-
geranno. Per spegnerli, premere nuo-
vamente l’interruttore.
Q Luci di emergenza
O Se le luci di emergenza rimangono accese a lungo quando il sistema ibrido non è in
funzione (con la spia “READY” spenta), la batteria da 12 volt si potrebbe scaricare.
O Se si attiva (gonfia) uno degli airbag SRS oppure in caso di urto posteriore violento,
le luci di emergenza si accendono automaticamente.
Le luci di emergenza si spengono automaticamente dopo circa 20 minuti. Per spe-
gnere manualmente le luci di emergenza, premere l’interruttore due volte.
(Le luci di emergenza potrebbero non accendersi automaticamente a seconda della
forza dell’impatto e delle condizioni dell’urto).
Le luci di emergenza consentono di segnalare agli altri automobilisti
che il veicolo deve essere fermato sulla strada a causa di un guasto o
altro.

6478-1. Informazioni fondamentali
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8
Se si verifica un problema
Se si deve fermare il veicolo in caso di emer-
genza
Appoggiare saldamente entrambi i piedi sul pedale del freno e premere
con forza.
Non pompare ripetutamente il pedale del freno, poiché questo aumenta lo sforzo
necessario per rallentare il veicolo.
Portare la posizione del cambio su N.
Se la posizione del cambio viene portata su N
Dopo aver rallentato, fermare il veicolo in un luogo sicuro sul lato della
strada.
Arrestare il sistema ibrido.
Se non è possibile portare la posizione del cambio su N
Continuare a tenere premuto il pedale del freno con entrambi i piedi per
ridurre il più possibile la velocità del veicolo.
Per arrestare il sistema ibrido,
tenere premuto l’interruttore di ali-
mentazione per 2 secondi conse-
cutivi o più, oppure premerlo
brevemente 3 o più volte in suc-
cessione.
Fermare il veicolo in un luogo sicuro sul lato della strada.
Solo in caso di emergenza, quando ad esempio è impossibile fermare il
veicolo in modo normale, fermarlo con la procedura seguente:
1
2
3
4
3
Tenere premuto per 2 secondi o più o
premere brevemente 3 volte o più
4
AVVISO
Q Se il sistema ibrido deve essere spento durante la guida
Il servosterzo smetterà di funzionare e il volante sarà più pesante da girare. Fare ral-
lentare il veicolo il più possibile prima di spegnere il sistema ibrido.
5

6488-1. Informazioni fondamentali
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

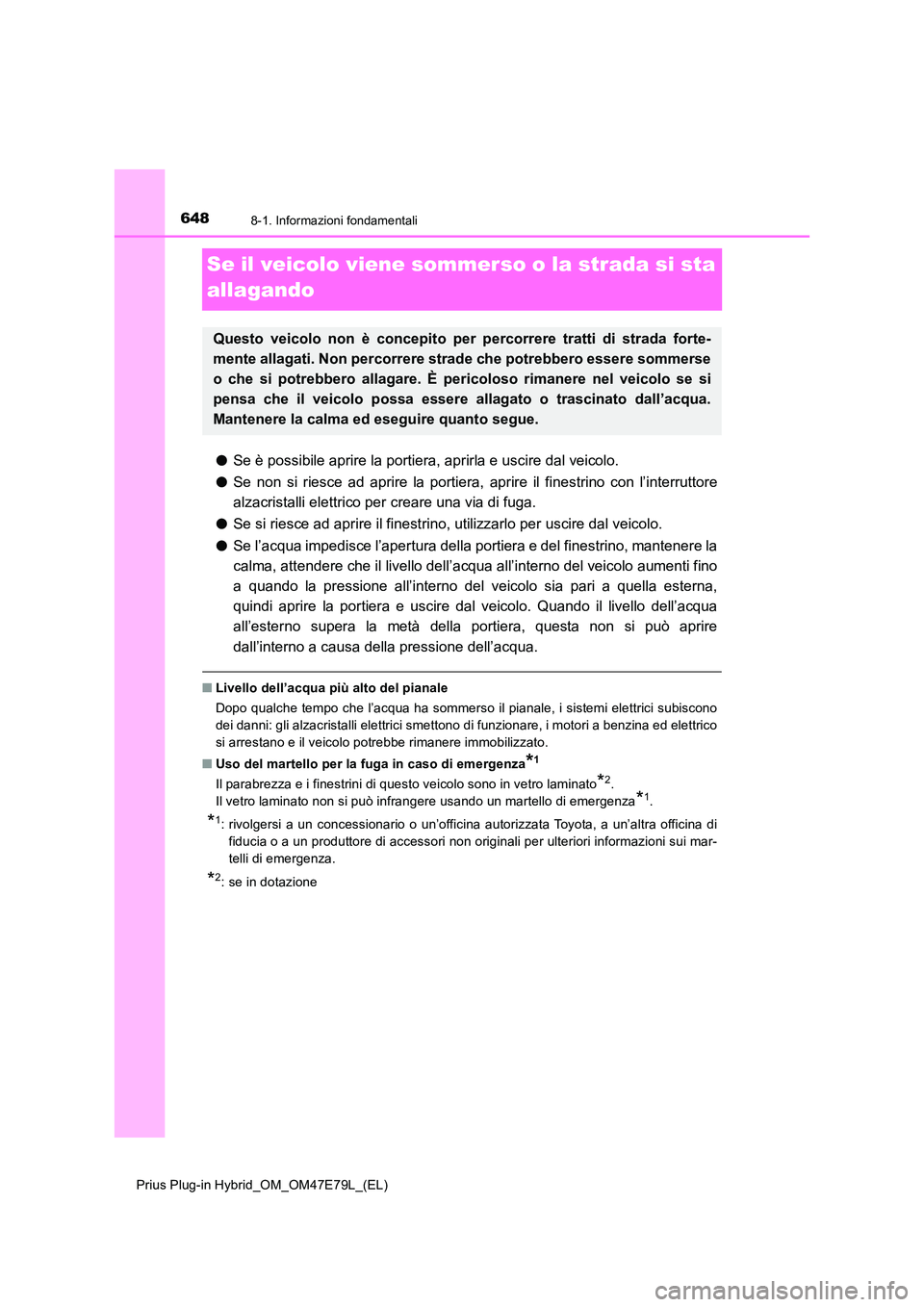

Se il veicolo viene sommerso o la strada si sta
allagando
O Se è possibile aprire la portiera, aprirla e uscire dal veicolo.
O Se non si riesce ad aprire la portiera, aprire il finestrino con l’interruttore
alzacristalli elettrico per creare una via di fuga.
O Se si riesce ad aprire il finestrino, utilizzarlo per uscire dal veicolo.
O Se l’acqua impedisce l’apertura della portiera e del finestrino, mantenere la
calma, attendere che il livello dell’acqua all’interno del veicolo aumenti fino
a quando la pressione all’interno del veicolo sia pari a quella esterna,
quindi aprire la portiera e uscire dal veicolo. Quando il livello dell’acqua
all’esterno supera la metà della portiera, questa non si può aprire
dall’interno a causa della pressione dell’acqua.
Q Livello dell’acqua più alto del pianale
Dopo qualche tempo che l’acqua ha sommerso il pianale, i sistemi elettrici subiscono
dei danni: gli alzacristalli elettrici smettono di funzionare, i motori a benzina ed elettrico
si arrestano e il veicolo potrebbe rimanere immobilizzato.
Q Uso del martello per la fuga in caso di emergenza*1
Il parabrezza e i finestrini di questo veicolo sono in vetro laminato*2.
Il vetro laminato non si può infrangere usando un martello di emergenza*1.
*1: rivolgersi a un concessionario o un’officina autorizzata Toyota, a un’altra officina di
fiducia o a un produttore di accessori non originali per ulteriori informazioni sui mar-
telli di emergenza.
*2: se in dotazione
Questo veicolo non è concepito per pe rcorrere tratti di strada forte-
mente allagati. Non percorrere strade che potrebbero essere sommerse
o che si potrebbero allagare. È pericoloso rimanere nel veicolo se si
pensa che il veicolo possa essere allagato o trascinato dall’acqua.
Mantenere la calma ed eseguire quanto segue.
