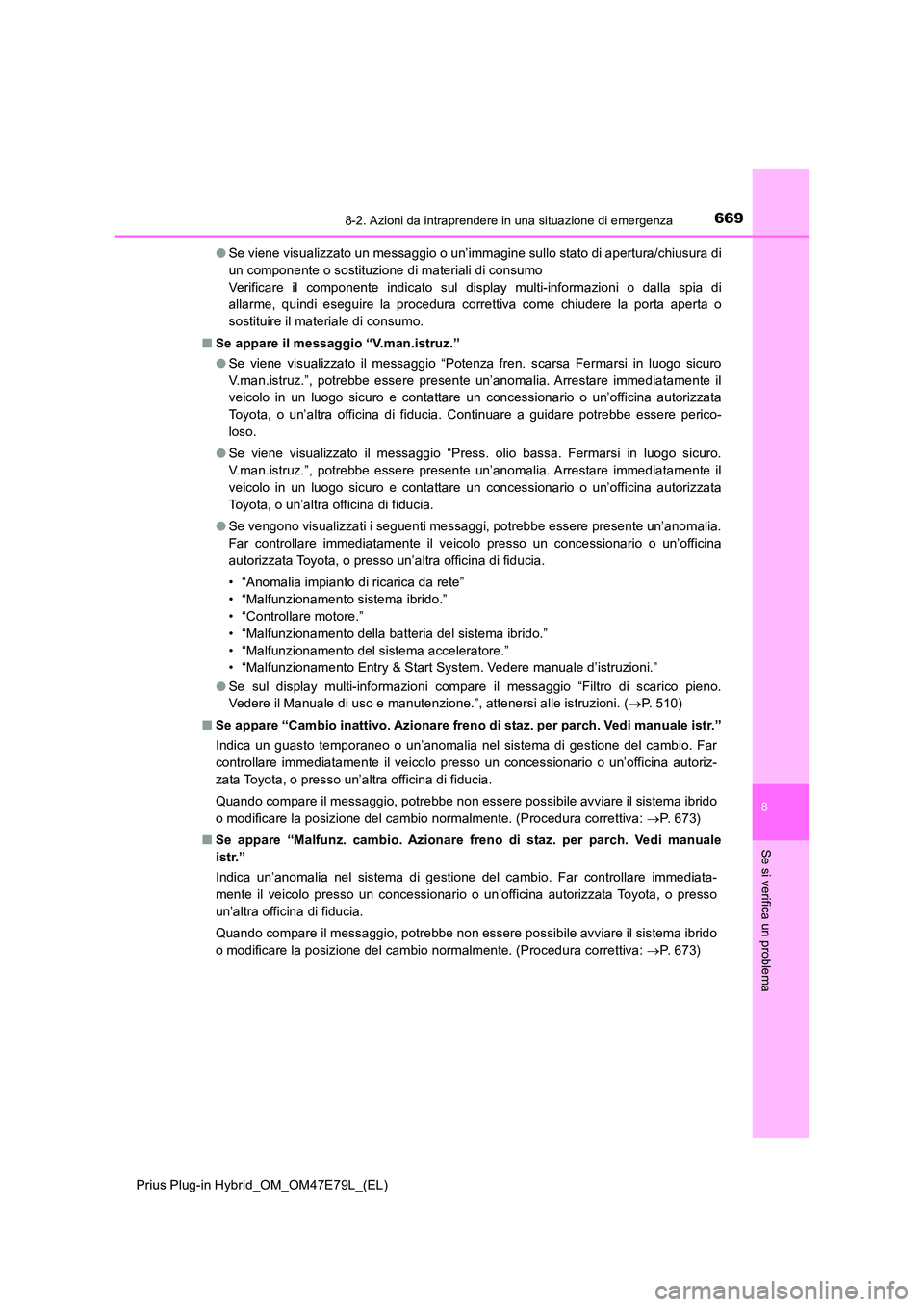

6698-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8
Se si verifica un problema
OSe viene visualizzato un messaggio o un’immagine sullo stato di apertura/chiusura di
un componente o sostituzione di materiali di consumo
Verificare il componente indicato sul display multi-informazioni o dalla spia di
allarme, quindi eseguire la procedura correttiva come chiudere la porta aperta o
sostituire il materiale di consumo.
Q Se appare il messaggio “V.man.istruz.”
O Se viene visualizzato il messaggio “Potenza fren. scarsa Fermarsi in luogo sicuro
V.man.istruz.”, potrebbe essere presente un’anomalia. Arrestare immediatamente il
veicolo in un luogo sicuro e contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia. Continuare a guidare potrebbe essere perico-
loso.
O Se viene visualizzato il messaggio “Press. olio bassa. Fermarsi in luogo sicuro.
V.man.istruz.”, potrebbe essere presente un’anomalia. Arrestare immediatamente il
veicolo in un luogo sicuro e contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
O Se vengono visualizzati i seguenti messaggi, potrebbe essere presente un’anomalia.
Far controllare immediatamente il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia.
• “Anomalia impianto di ricarica da rete”
• “Malfunzionamento sistema ibrido.”
• “Controllare motore.”
• “Malfunzionamento della batteria del sistema ibrido.”
• “Malfunzionamento del sistema acceleratore.”
• “Malfunzionamento Entry & Start System. Vedere manuale d’istruzioni.”
O Se sul display multi-informazioni compare il messaggio “Filtro di scarico pieno.
Vedere il Manuale di uso e manutenzione.”, attenersi alle istruzioni. ( P. 510)
Q Se appare “Cambio inattivo. Azionare freno di staz. per parch. Vedi manuale istr.”
Indica un guasto temporaneo o un’anomalia nel sistema di gestione del cambio. Far
controllare immediatamente il veicolo presso un concessionario o un’officina autoriz-
zata Toyota, o presso un’altra officina di fiducia.
Quando compare il messaggio, potrebbe non essere possibile avviare il sistema ibrido
o modificare la posizione del cambio normalmente. (Procedura correttiva: P. 6 7 3 )
Q Se appare “Malfunz. cambio. Azionare freno di staz. per parch. Vedi manuale
istr.”
Indica un’anomalia nel sistema di gestione del cambio. Far controllare immediata-
mente il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Quando compare il messaggio, potrebbe non essere possibile avviare il sistema ibrido
o modificare la posizione del cambio normalmente. (Procedura correttiva: P. 6 7 3 )

6708-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Q Se appare “Malf. interr. . Azionare freno di staz. per parch. Vedi manuale istr.”
L’interruttore di posizione P potrebbe non funzionare. Far controllare immediatamente
il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
Quando si parcheggia il veicolo, arrestarlo in piano e inserire il freno di stazionamento.
Q Se appare “Malfunz. cambio. Cambio marcia non disponibile. Vedi manuale istr.”
Indica un’anomalia nel sistema di gestione del cambio. Far controllare immediata-
mente il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
La posizione del cambio potrebbe essere bloccata su P.
Q Se appare “Malfunz. cambio. Fermarsi in un luogo sicuro. Vedi manuale istr.”
Indica un’anomalia nel sistema di gestione del cambio. Far controllare immediata-
mente il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
La posizione del cambio potrebbe essere bloccata. Fermare il veicolo in un luogo
sicuro.
Q Se appare “Malfunzionamento sistema di cambio. Vedere il manuale
d’istruzioni.”
Indica un’anomalia nel sistema di gestione del cambio. Far controllare immediata-
mente il sistema presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Il sistema potrebbe non funzionare correttamente.
Q Se appare “Batt. 12V scarica. Azionare freno di staz. per parch. Vedi manuale
istr.”
Indica che la carica della batteria da 12 volt è insufficiente. Ricaricare o sostituire la
batteria da 12 volt.
O Quando viene visualizzato il messaggio, il sistema ibrido potrebbe non avviarsi o la
posizione del cambio potrebbe non essere modificata normalmente. (Procedura cor-
rettiva: P. 673)
O Dopo aver ricaricato la batteria da 12 volt, il messaggio potrebbe non scomparire fin-
ché la posizione del cambio non venga spostata da P.
Q Se appare “Cambio marcia non disponibile. Batt. 12V scarica. Vedi manuale istr.”
Indica che la posizione del cambio non può essere modificata perché la tensione della
batteria da 12 volt è calata. Ricaricare o sostituire la batteria da 12 volt.
(Procedura correttiva nel caso in cui la batteria da 12 volt sia scarica: P. 698)
Q Se appare il messaggio “Sistema ibrido surriscaldato. Potenza ridotta.”
Il messaggio potrebbe essere visualizzato durante la guida in condizioni gravose. (Per
esempio, quando si percorre una lunga salita ripida in marcia avanti oppure in retro-
marcia).
Procedura correttiva: P. 7 0 4

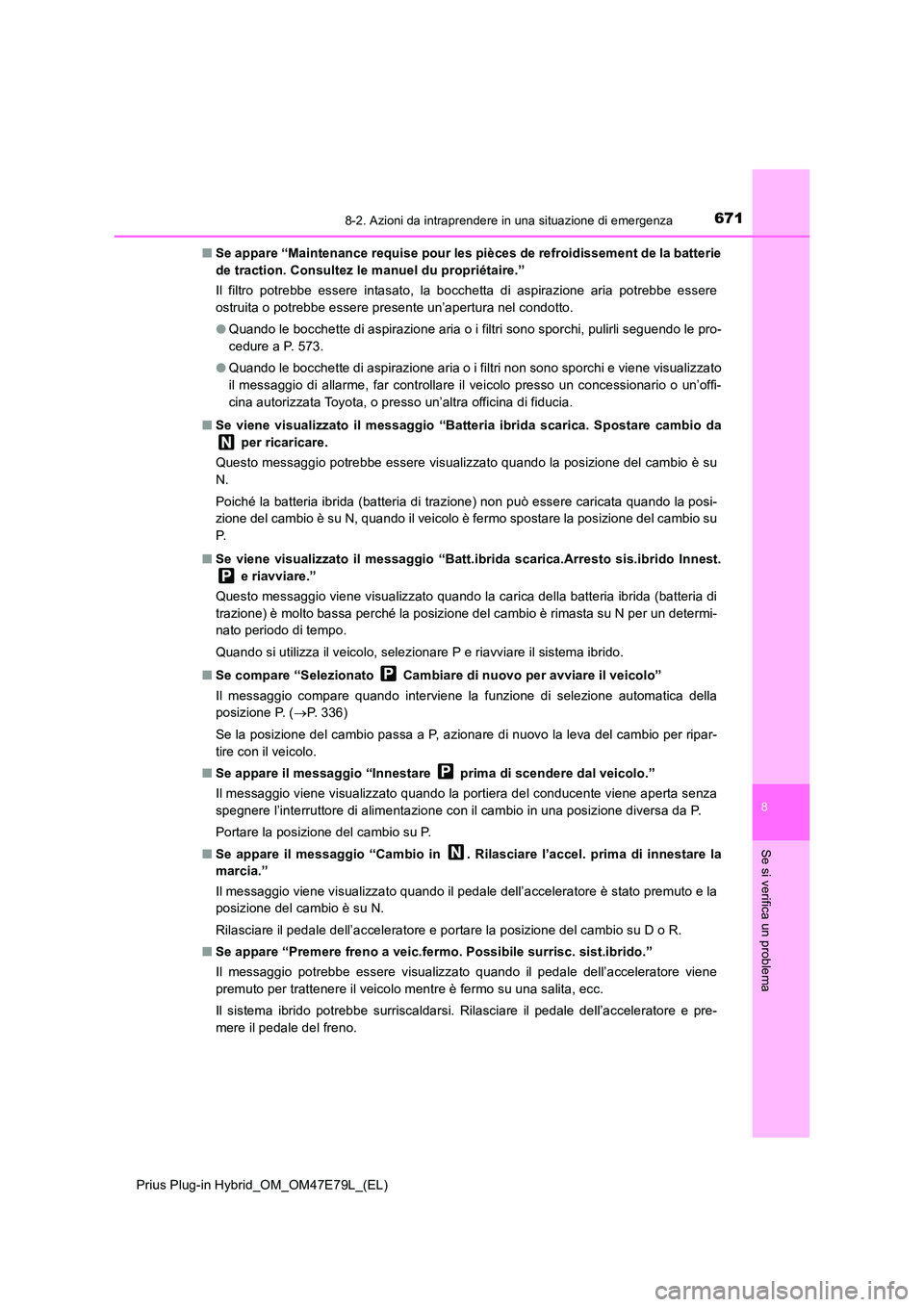

6718-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8
Se si verifica un problema
QSe appare “Maintenance requise pour les pièces de refroidissement de la batterie
de traction. Consultez le manuel du propriétaire.”
Il filtro potrebbe essere intasato, la bocchetta di aspirazione aria potrebbe essere
ostruita o potrebbe essere presente un’apertura nel condotto.
O Quando le bocchette di aspirazione aria o i filtri sono sporchi, pulirli seguendo le pro-
cedure a P. 573.
O Quando le bocchette di aspirazione aria o i filtri non sono sporchi e viene visualizzato
il messaggio di allarme, far controllare il veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra officina di fiducia.
Q Se viene visualizzato il messaggio “Batteria ibrida scarica. Spostare cambio da
per ricaricare.
Questo messaggio potrebbe essere visualizzato quando la posizione del cambio è su
N.
Poiché la batteria ibrida (batteria di trazione) non può essere caricata quando la posi-
zione del cambio è su N, quando il veicolo è fermo spostare la posizione del cambio su
P.
Q Se viene visualizzato il messaggio “Batt.ibrida scarica.Arresto sis.ibrido Innest.
e riavviare.”
Questo messaggio viene visualizzato quando la carica della batteria ibrida (batteria di
trazione) è molto bassa perché la posizione del cambio è rimasta su N per un determi-
nato periodo di tempo.
Quando si utilizza il veicolo, selezionare P e riavviare il sistema ibrido.
Q Se compare “Selezionato Cambiare di nuovo per avviare il veicolo”
Il messaggio compare quando interviene la funzione di selezione automatica della
posizione P. ( P. 336)
Se la posizione del cambio passa a P, azionare di nuovo la leva del cambio per ripar-
tire con il veicolo.
Q Se appare il messaggio “Innestare prima di scendere dal veicolo.”
Il messaggio viene visualizzato quando la portiera del conducente viene aperta senza
spegnere l’interruttore di alimentazione con il cambio in una posizione diversa da P.
Portare la posizione del cambio su P.
Q Se appare il messaggio “Cambio in . Rilasciare l’accel. prima di innestare la
marcia.”
Il messaggio viene visualizzato quando il pedale dell’acceleratore è stato premuto e la
posizione del cambio è su N.
Rilasciare il pedale dell’acceleratore e portare la posizione del cambio su D o R.
Q Se appare “Premere freno a veic.fermo. Possibile surrisc. sist.ibrido.”
Il messaggio potrebbe essere visualizzato quando il pedale dell’acceleratore viene
premuto per trattenere il veicolo mentre è fermo su una salita, ecc.
Il sistema ibrido potrebbe surriscaldarsi. Rilasciare il pedale dell’acceleratore e pre-
mere il pedale del freno.

6728-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Q Se appare “Innestata . Fermare il veicolo per innestare .”
Se l’interruttore di posizione P viene premuto durante la guida, la posizione del cambio
viene portata su N e appare il messaggio. ( P. 335)
Q Se appare il messaggio “Alimentazione spenta per risparmiare batteria.”
L’interruttore di alimentazione è stato spento dalla funzione di spegnimento automa-
tico.
La prossima volta che si avvia il sistema ibrido, lasciarlo in funzione per circa 5 minuti
per ricaricare la batteria da 12 volt.
Q Se compare “Livello olio motore basso. Rabboccare o sostituire.”
Il livello dell’olio motore potrebbe essere basso. Controllare il livello dell’olio motore e
se necessario, rabboccarlo. Questo messaggio potrebbe comparire se il veicolo si
arresta su una pendenza. Portare il veicolo su un’area in piano e controllare se il mes-
saggio scompare.
Q Se viene visualizzato il messaggio “Pedali di acceleratore e freno premuti con-
temporan.”
I pedali dell’acceleratore e del freno vengono premuti simultaneamente. ( P. 314)
Rilasciare il pedale dell’acceleratore e premere il pedale del freno.
Q Se compare un messaggio che segnala l’avaria della telecamera anteriore
I seguenti sistemi potrebbero rimanere disattivati fino a quando il problema indicato nel
messaggio non viene risolto. ( P. 370, 657)
O PCS (sistema di sicurezza pre-collisione)
O LTA (assistenza al tracciamento della corsia)
O AHS (sistema dei fari abbaglianti adattivi)
O RSA (assistenza alla segnaletica stradale)
O Controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
Q Se compare un messaggio che segnala l’avaria del sensore radar
I seguenti sistemi potrebbero rimanere disattivati fino a quando il problema indicato nel
messaggio non viene risolto. ( P. 370, 657)
O PCS (sistema di sicurezza pre-collisione)
O LTA (assistenza al tracciamento della corsia)
O Controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
Q Se compare il messaggio “Radar cruise control temporaneamente non disponi-
bile. Vedere manuale d’istruzioni.”
Il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità è
sospeso temporaneamente o finché il problema indicato nel messaggio non viene
risolto. (cause e procedure correttive: P. 370)
Q Se appare il messaggio “Controllo radar Velocità di Crociera non disponibile”
Il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità non è
provvisoriamente disponibile. Utilizzare il sistema non appena sarà nuovamente
disponibile.

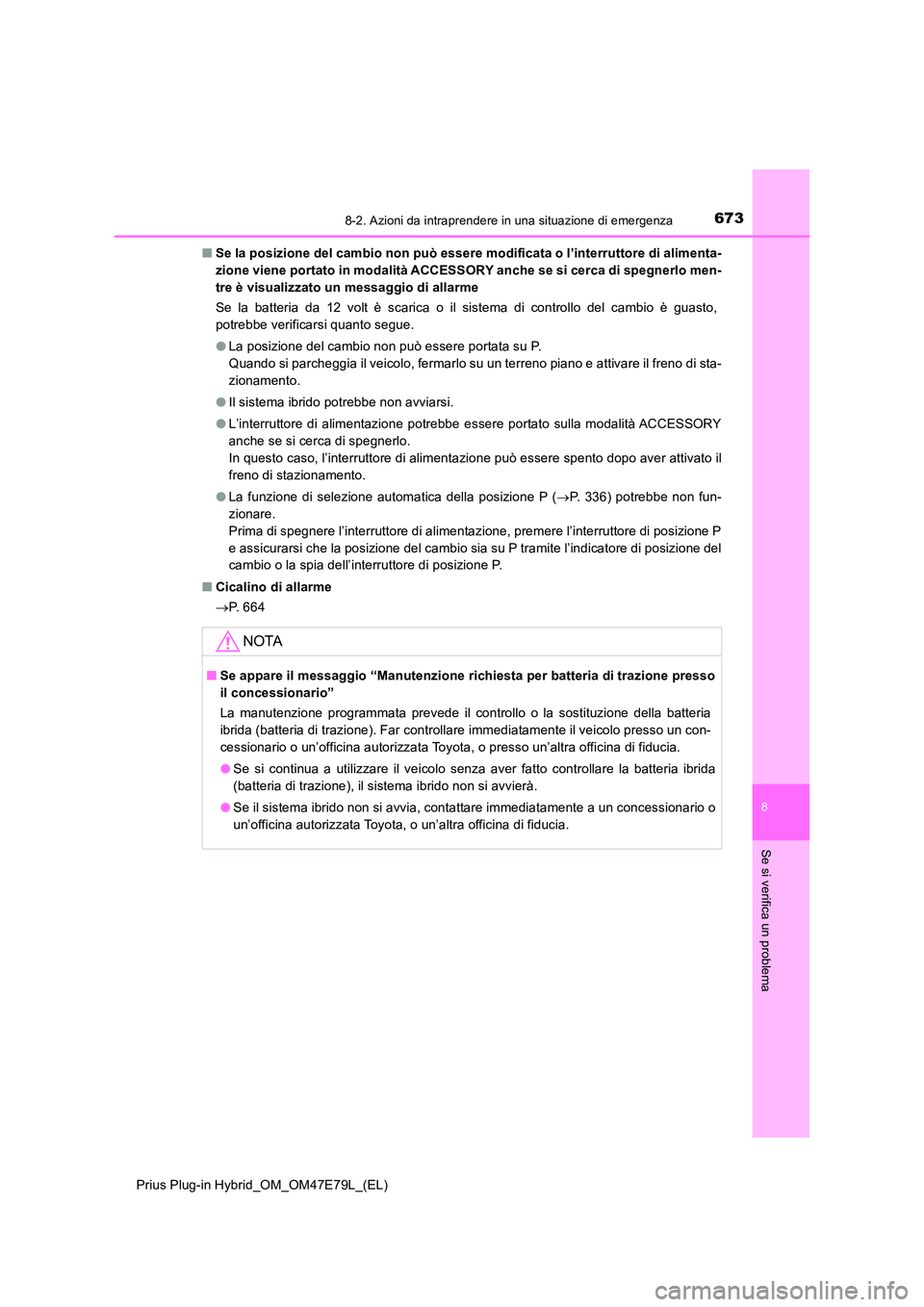

6738-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8
Se si verifica un problema
QSe la posizione del cambio non può essere modificata o l’interruttore di alimenta-
zione viene portato in modalità ACCESSORY anche se si cerca di spegnerlo men-
tre è visualizzato un messaggio di allarme
Se la batteria da 12 volt è scarica o il sistema di controllo del cambio è guasto,
potrebbe verificarsi quanto segue.
O La posizione del cambio non può essere portata su P.
Quando si parcheggia il veicolo, fermarlo su un terreno piano e attivare il freno di sta-
zionamento.
O Il sistema ibrido potrebbe non avviarsi.
O L’interruttore di alimentazione potrebbe essere portato sulla modalità ACCESSORY
anche se si cerca di spegnerlo.
In questo caso, l’interruttore di alimentazione può essere spento dopo aver attivato il
freno di stazionamento.
O La funzione di selezione automatica della posizione P (P. 336) potrebbe non fun-
zionare.
Prima di spegnere l’interruttore di alimentazione, premere l’interruttore di posizione P
e assicurarsi che la posizione del cambio sia su P tramite l’indicatore di posizione del
cambio o la spia dell’interruttore di posizione P.
Q Cicalino di allarme
 P. 6 6 4
NOTA
QSe appare il messaggio “Manutenzione richiesta per batteria di trazione presso
il concessionario”
La manutenzione programmata prevede il controllo o la sostituzione della batteria
ibrida (batteria di trazione). Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
O Se si continua a utilizzare il veicolo senza aver fatto controllare la batteria ibrida
(batteria di trazione), il sistema ibrido non si avvierà.
O Se il sistema ibrido non si avvia, contattare immediatamente a un concessionario o
un’officina autorizzata Toyota, o un’altra officina di fiducia.

6748-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

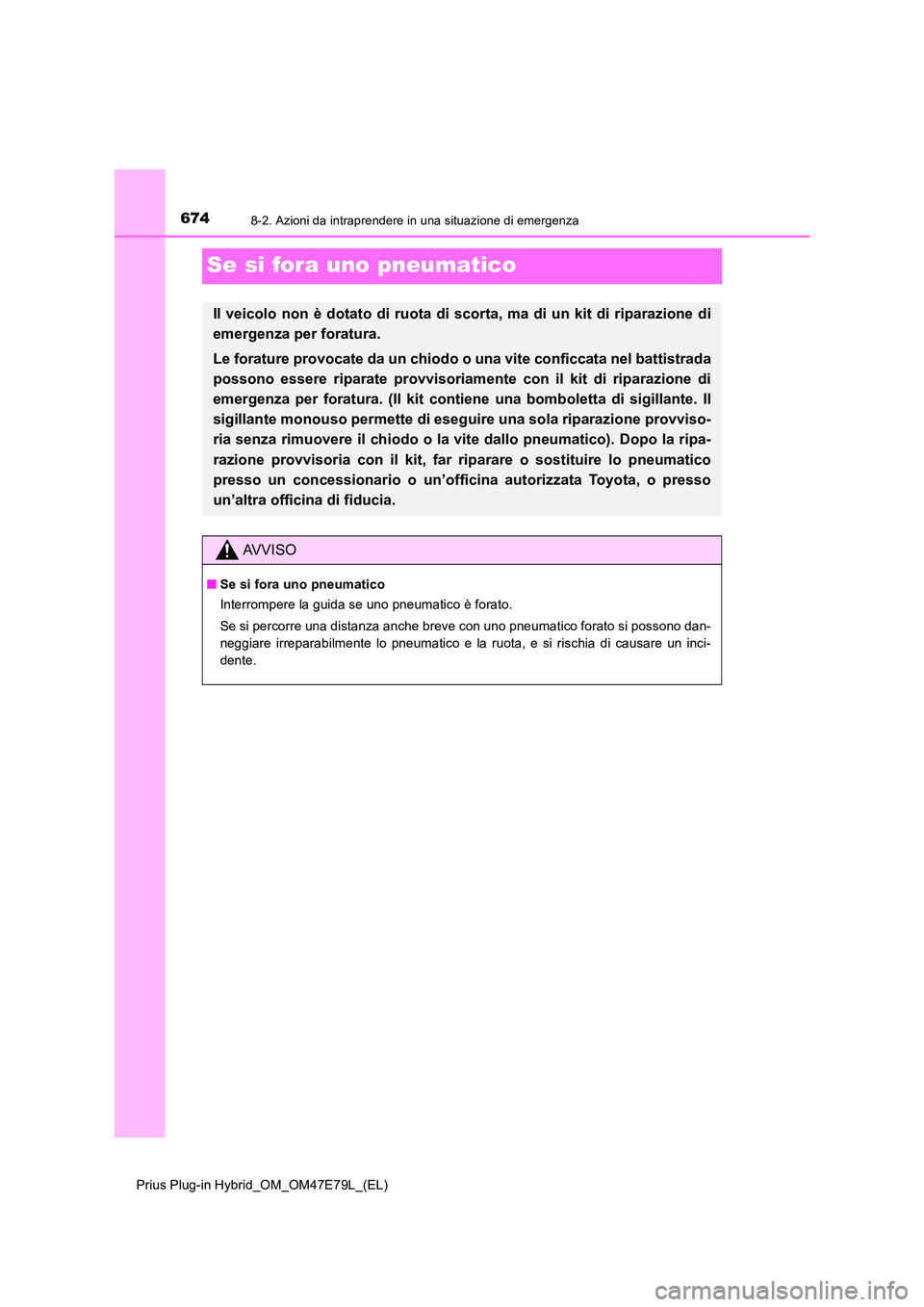

Se si fora uno pneumatico
Il veicolo non è dotato di ruota di scorta, ma di un kit di riparazione di
emergenza per foratura.
Le forature provocate da un chiodo o una vite conficcata nel battistrada
possono essere riparate provvisoriamente con il kit di riparazione di
emergenza per foratura. (Il kit contiene una bomboletta di sigillante. Il
sigillante monouso permette di eseguire una sola riparazione provviso-
ria senza rimuovere il chiodo o la vite dallo pneumatico). Dopo la ripa-
razione provvisoria con il kit, far riparare o sostituire lo pneumatico
presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
AVVISO
Q Se si fora uno pneumatico
Interrompere la guida se uno pneumatico è forato.
Se si percorre una distanza anche breve con uno pneumatico forato si possono dan-
neggiare irreparabilmente lo pneumatico e la ruota, e si rischia di causare un inci-
dente.

6758-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8

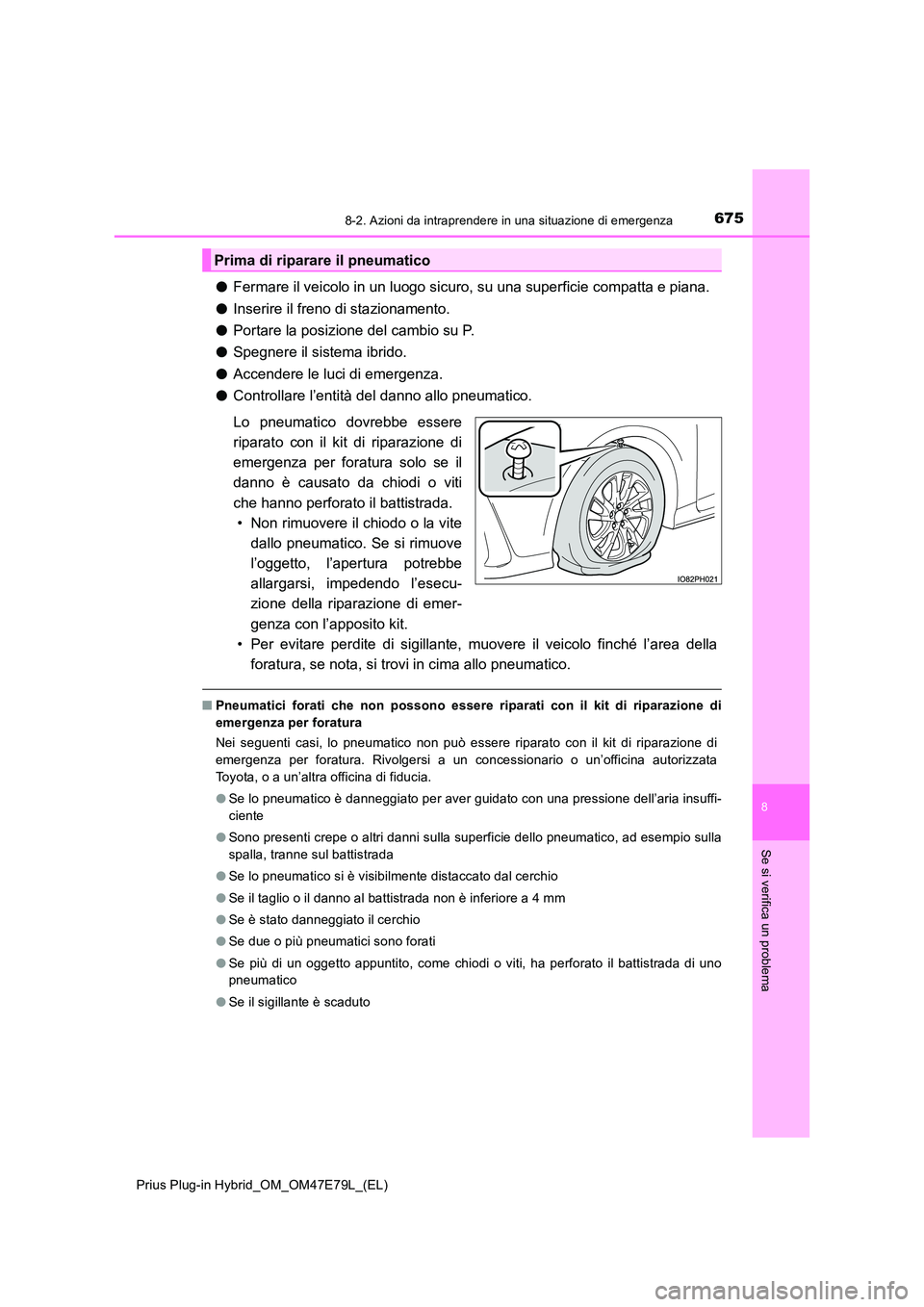

Se si verifica un problema
OFermare il veicolo in un luogo sicuro, su una superficie compatta e piana.
O Inserire il freno di stazionamento.
O Portare la posizione del cambio su P.
O Spegnere il sistema ibrido.
O Accendere le luci di emergenza.
O Controllare l’entità del danno allo pneumatico.
Lo pneumatico dovrebbe essere
riparato con il kit di riparazione di
emergenza per foratura solo se il
danno è causato da chiodi o viti
che hanno perforato il battistrada.
• Non rimuovere il chiodo o la vite
dallo pneumatico. Se si rimuove
l’oggetto, l’apertura potrebbe
allargarsi, impedendo l’esecu-
zione della riparazione di emer-
genza con l’apposito kit.
• Per evitare perdite di sigillante, muovere il veicolo finché l’area della
foratura, se nota, si trovi in cima allo pneumatico.
Q Pneumatici forati che non possono essere riparati con il kit di riparazione di
emergenza per foratura
Nei seguenti casi, lo pneumatico non può essere riparato con il kit di riparazione di
emergenza per foratura. Rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
O Se lo pneumatico è danneggiato per aver guidato con una pressione dell’aria insuffi-
ciente
O Sono presenti crepe o altri danni sulla superficie dello pneumatico, ad esempio sulla
spalla, tranne sul battistrada
O Se lo pneumatico si è visibilmente distaccato dal cerchio
O Se il taglio o il danno al battistrada non è inferiore a 4 mm
O Se è stato danneggiato il cerchio
O Se due o più pneumatici sono forati
O Se più di un oggetto appuntito, come chiodi o viti, ha perforato il battistrada di uno
pneumatico
O Se il sigillante è scaduto
Prima di riparare il pneumatico

6768-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Kit di riparazione di emergenza per foratura

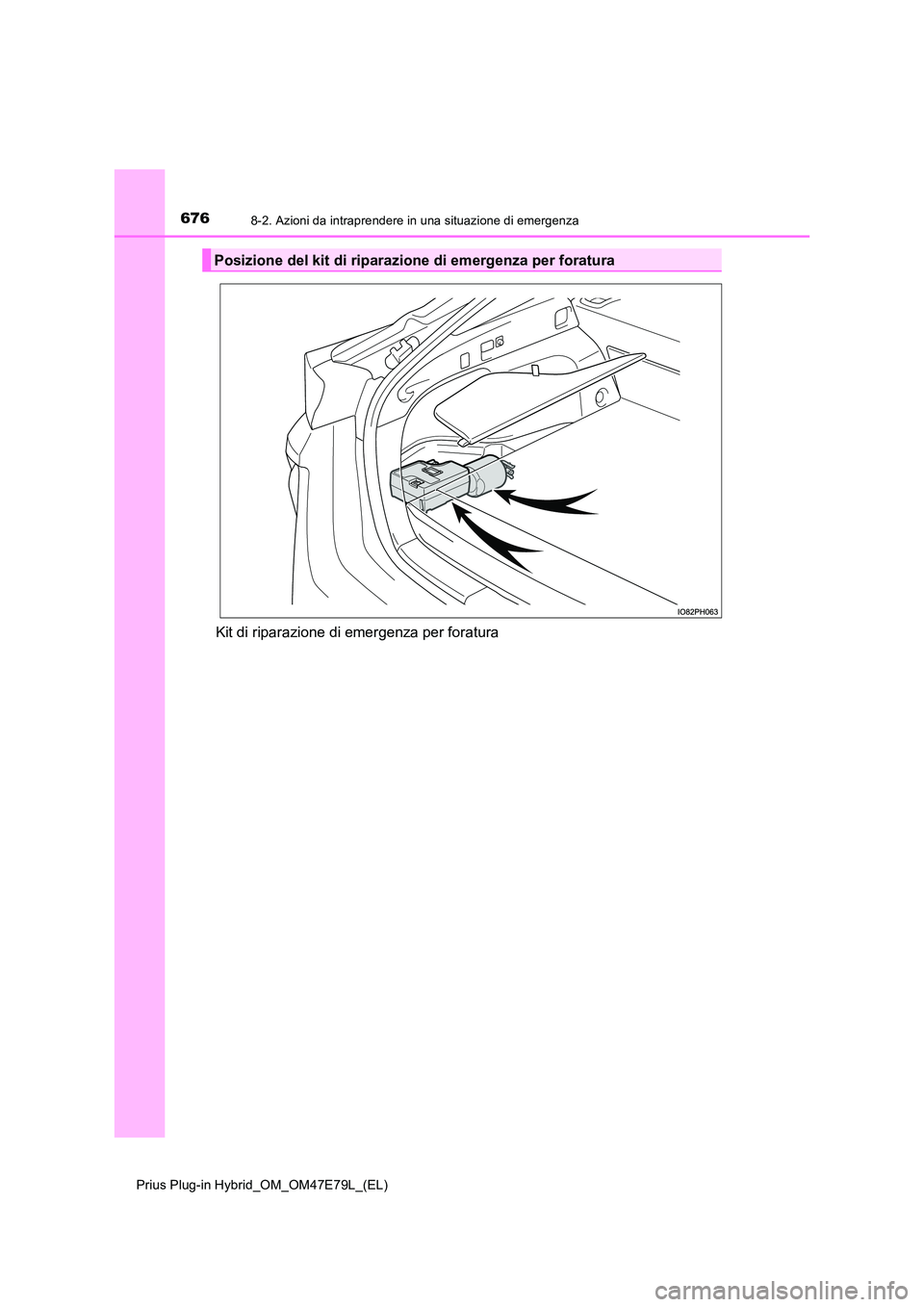

Posizione del kit di riparazione di emergenza per foratura

6778-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
8
Se si verifica un problema

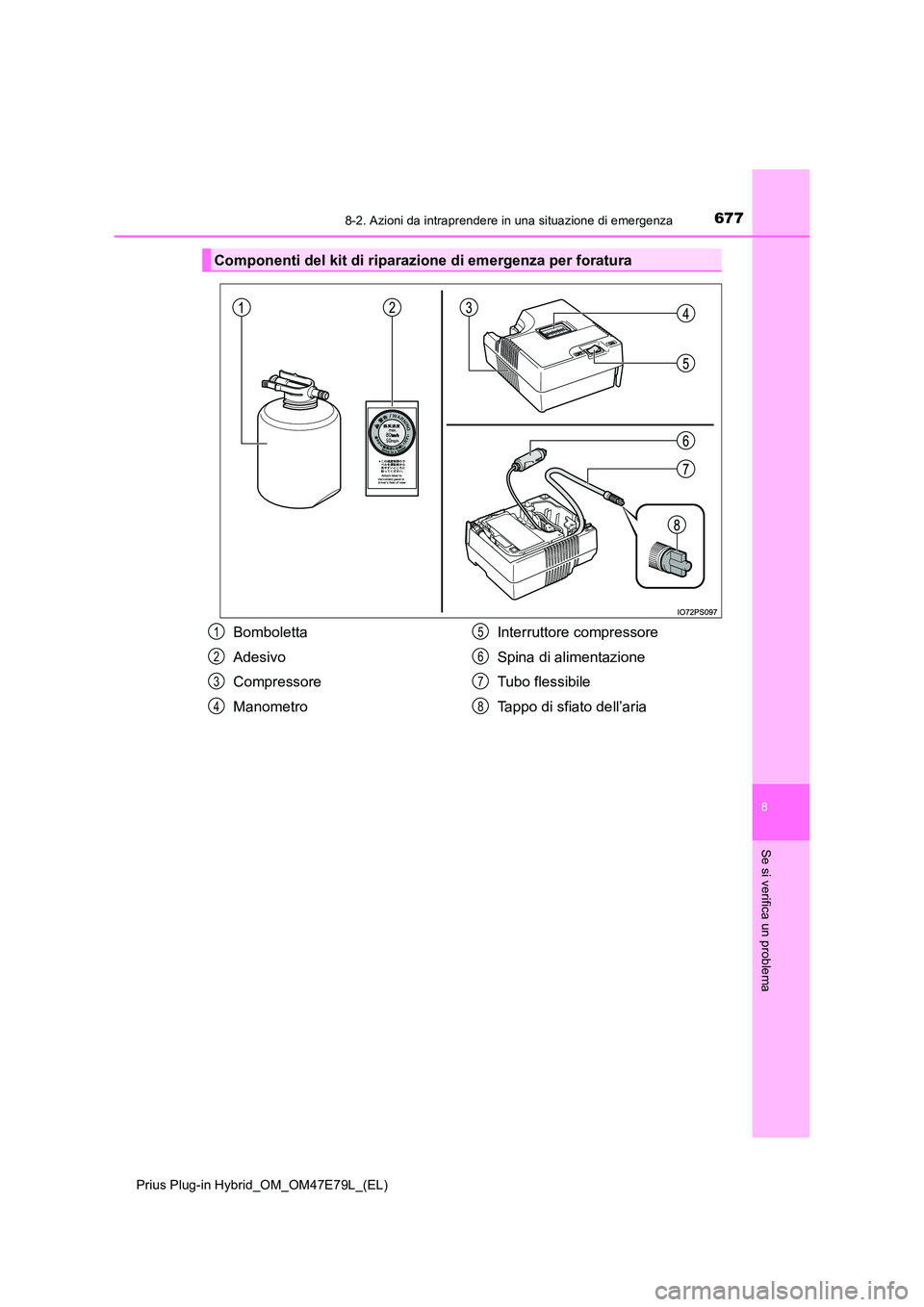

Componenti del kit di riparazione di emergenza per foratura
Bomboletta
Adesivo
Compressore
Manometro
Interruttore compressore
Spina di alimentazione
Tubo flessibile
Tappo di sfiato dell’aria
1
2
3
4
5
6
7
8

6788-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

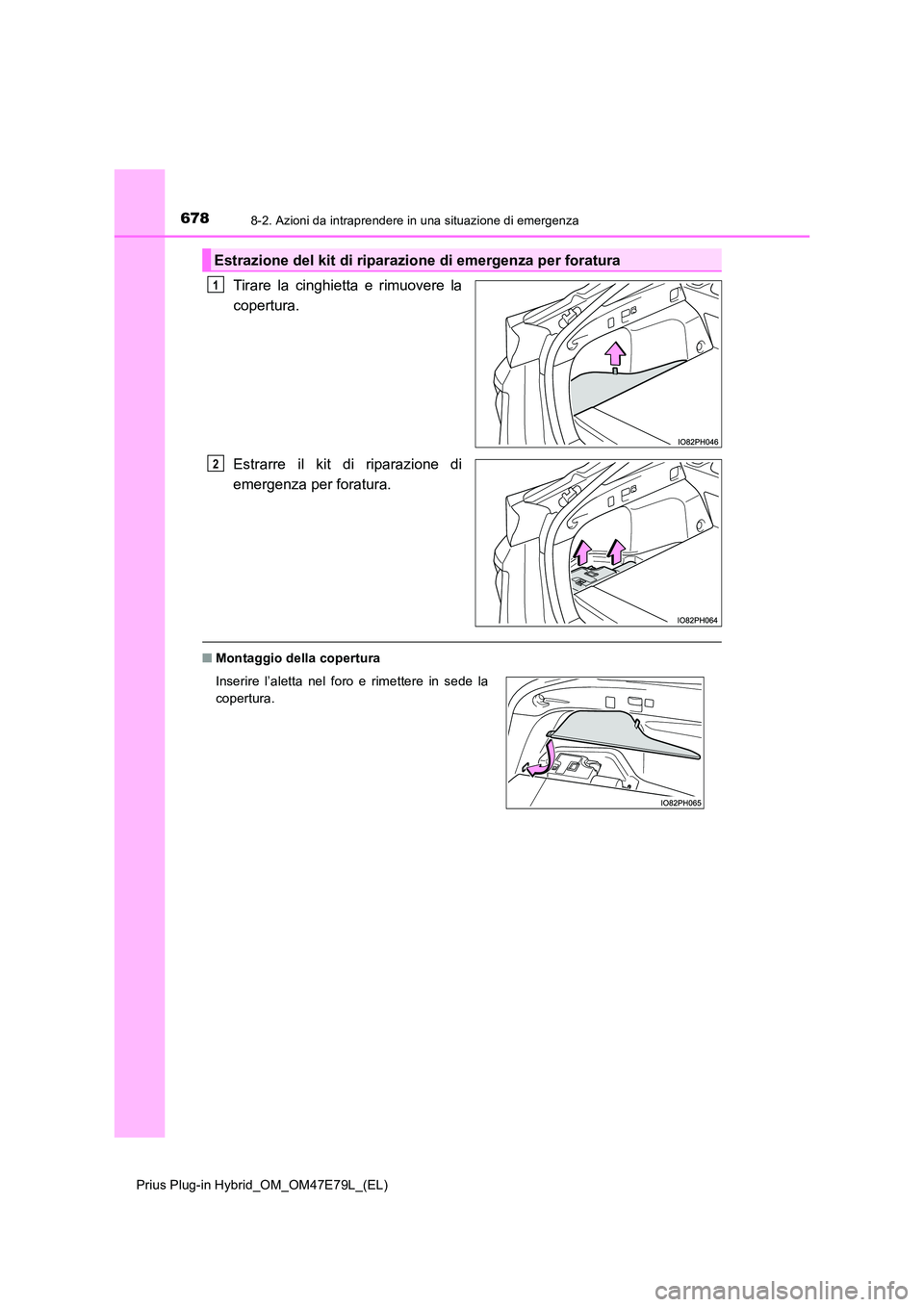

Tirare la cinghietta e rimuovere la
copertura.
Estrarre il kit di riparazione di
emergenza per foratura.
Q Montaggio della copertura
Estrazione del kit di riparazione di emergenza per foratura
1
2
Inserire l’aletta nel foro e rimettere in sede la
copertura.
