TOYOTA PRIUS PLUG-IN HYBRID 2022 Návod na použití (in Czech)

1292-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

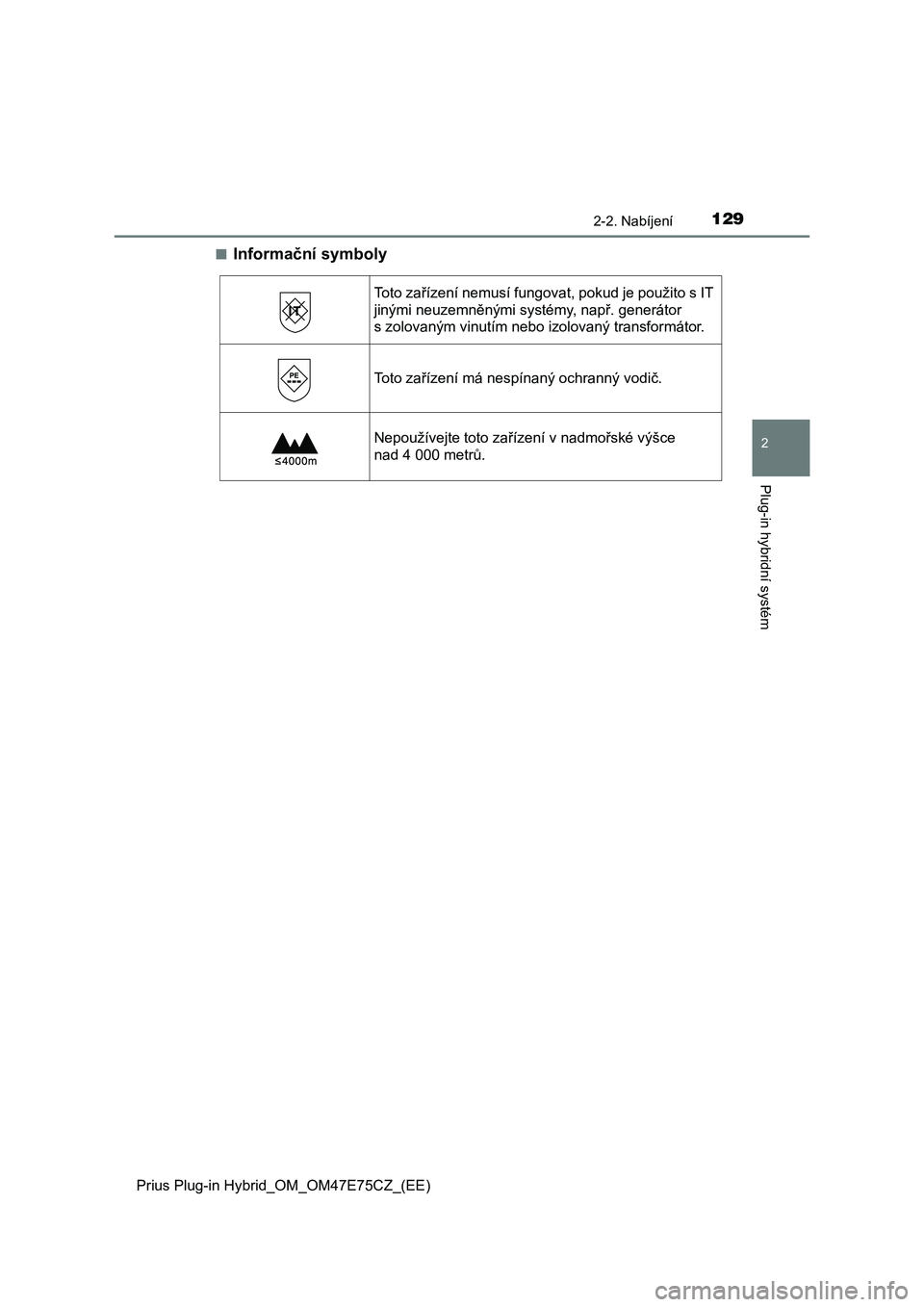

■Informační symboly
Toto zařízení nemusí fungovat, pokud je použito s IT
jinými neuzemněnými systémy, např. generátor
s zolovaným vinutím nebo izolovaný transformátor.
Toto zařízení má nespínaný ochranný vodič.
Nepoužívejte toto zařízení v nadmořské výšce
nad 4 000 metrů.

1302-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Systém zamykání chytrého víka a konektoru
Systém chytrého víka
Ovládání víka nabíjecího otvoru, když máte elektronický klíč u sebe,
např. v kapse, může odemknout po uze víko nabíjecího otvoru, pokud
jsou dveře voz idla zamknuty.
Systém zamykání nabíjecího konektoru
Když je nabíjecí konektor zasunu t rovně co nejdále, automaticky se
uzamkne.
Mějte elektronický klíč u sebe a stiskněte spínač zámku nabíjecího
konektoru, abyste nabíj ecí konektor odemkli.
Tento systém slouží k zabránění vyjmutí nebo krádeži nabíjecího kabelu
při nabíjení.
■ Umístění antén
 S. 283
■ Účinný dosah (oblasti, ve kterých je detekován elektronický klíč)
 S. 284
Když máte elektronický klíč u sebe, např. v kapse, víko nabíjecího
otvoru a nabíjecí konektor mohou být zamknuty nebo odemknuty.
Činnost systému zamykání chytrého víka a konektoru
1
2

1312-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

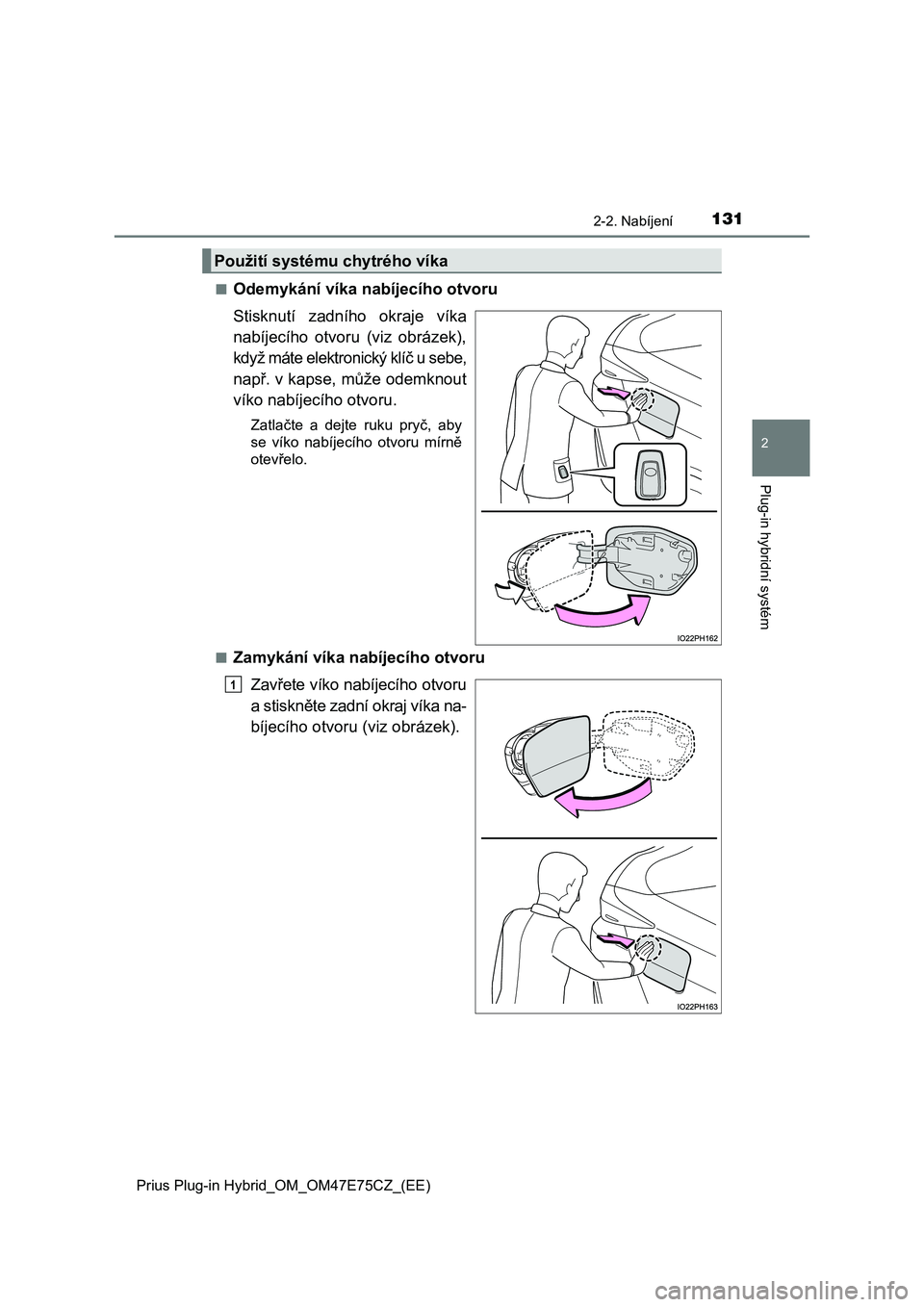

■Odemykání víka nabíjecího otvoru
Stisknutí zadní ho okraje víka
nabíjecího otvoru (viz obrázek),
když máte elektronický klíč u sebe,
např. v kapse, může odemknout
víko nabíjecího otvoru.
Zatlačte a dejte ruku pryč, aby
se víko nabíjecího otvoru mírně
otevřelo.
■Zamykání víka nabíjecího otvoru
Zavřete víko nabíjecího otvoru
a stiskněte zadní okraj víka na-
bíjecího otvoru (viz obrázek).
Použití systému chytrého víka
1

1322-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

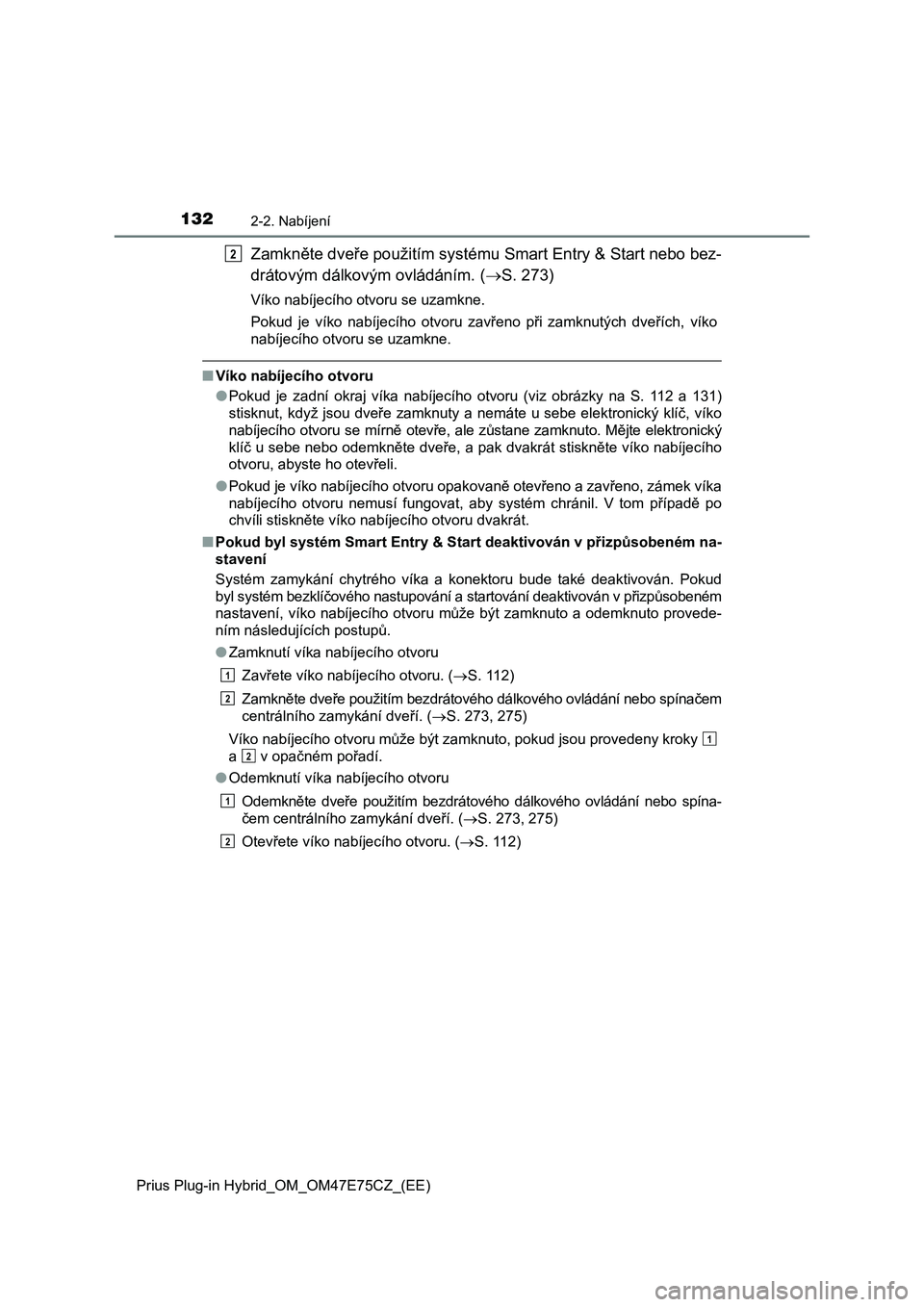

Zamkněte dveře použitím systému Smart Entry & Start nebo bez-
drátovým dálkovým ovládáním. ( S. 273)
Víko nabíjecího otvoru se uzamkne.
Pokud je víko nabíjecího otvoru zavřeno při zamknutých dveřích, víko
nabíjecího otvoru se uzamkne.
■ Víko nabíjecího otvoru
● Pokud je zadní okraj víka nabíjecího otvoru (viz obrázky na S. 112 a 131)
stisknut, když jsou dveře zamknuty a nemáte u sebe elektronický klíč, víko
nabíjecího otvoru se mírně otevře, ale zůstane zamknuto. Mějte elektronický
klíč u sebe nebo odemkněte dveře, a pak dvakrát stiskněte víko nabíjecího
otvoru, abyste ho otevřeli.
● Pokud je víko nabíjecího otvoru opakovaně otevřeno a zavřeno, zámek víka
nabíjecího otvoru nemusí fungovat, aby systém chránil. V tom př ípadě po
chvíli stiskněte víko nabíjecího otvoru dvakrát.
■ Pokud byl systém Smart Entry & Start deaktivován v přizpůsobeném na-
stavení
Systém zamykání chytrého víka a konektoru bude také deaktivován . Pokud
byl systém bezklíčového nastupování a startování deaktivován v přizpůsobeném
nastavení, víko nabíjecího otvoru může být zamknuto a odemknuto provede-
ním následujících postupů.
● Zamknutí víka nabíjecího otvoru
Zavřete víko nabíjecího otvoru. ( S. 112)
Zamkněte dveře použitím bezdrátového dálkového ovládání nebo sp ínačem
centrálního zamykání dveří. ( S. 273, 275)
Víko nabíjecího otvoru může být zamknuto, pokud jsou provedeny kroky
a v opačném pořadí.
● Odemknutí víka nabíjecího otvoru
Odemkněte dveře použitím bezdrátového dálkového ovládání nebo s pína-
čem centrálního zamykání dveří. ( S. 273, 275)
Otevřete víko nabíjecího otvoru. ( S. 112)
2
1
2
1
2
1
2

1332-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

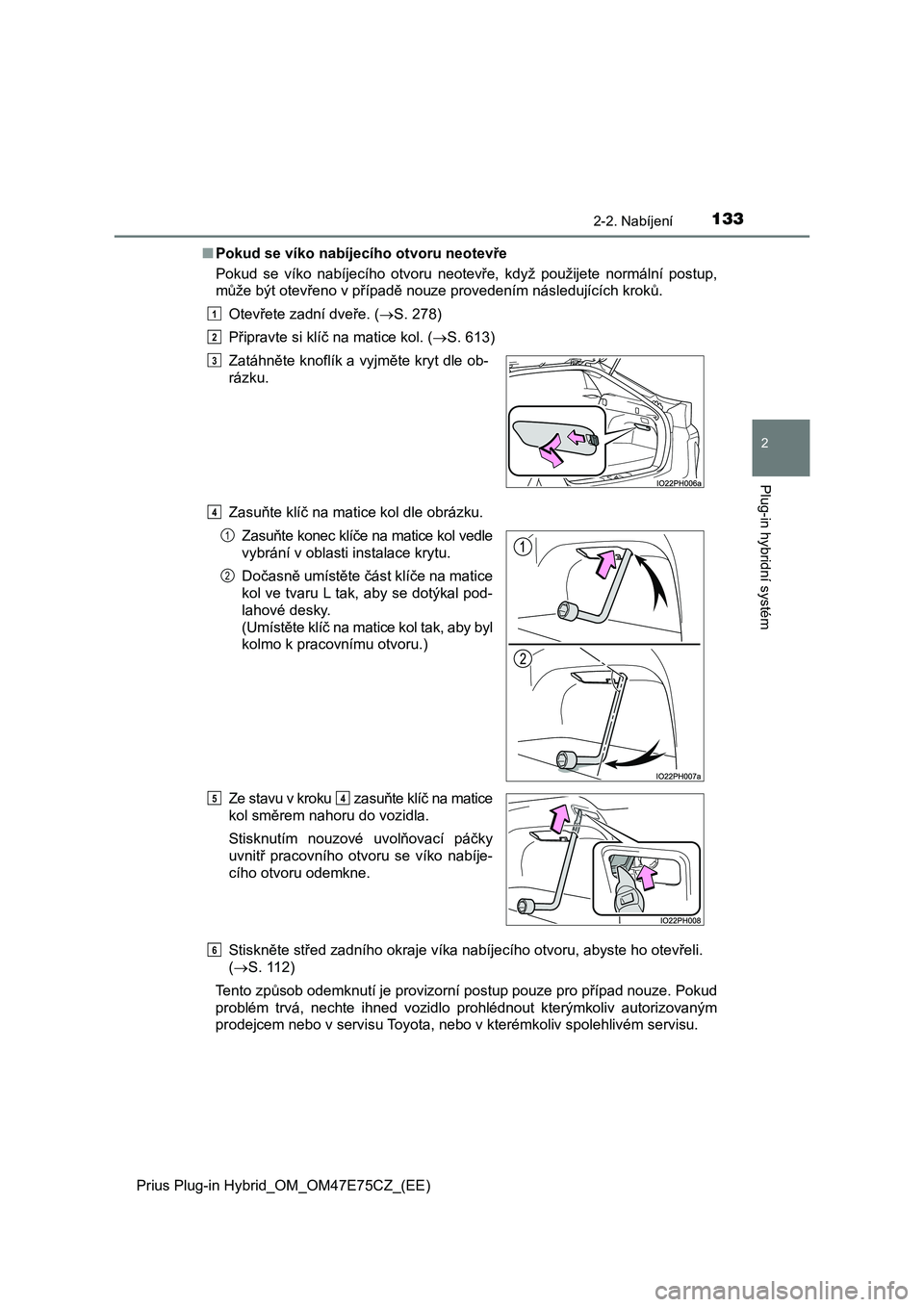

■ Pokud se víko nabíjecího otvoru neotevře
Pokud se víko nabíjecího otvoru neotevře, když použijete normál ní postup,
může být otevřeno v případě nouze provedením následujících krok ů.
Otevřete zadní dveře. ( S. 278)
Připravte si klíč na matice kol. ( S. 613)
Zasuňte klíč na matice kol dle obrázku.
Stiskněte střed zadního okraje víka nabíjecího otvoru, abyste h o otevřeli.
( S. 112)
Tento způsob odemknutí je provizorní postup pouze pro případ no uze. Pokud
problém trvá, nechte ihned vozidlo prohlédnout kterýmkoliv auto rizovaným
prodejcem nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
Zatáhněte knoflík a vyjměte kryt dle ob-
rázku.
Zasuňte konec klíče na matice kol vedle
vybrání v oblasti instalace krytu.
Dočasně umístěte část klíče na matice
kol ve tvaru L tak, aby se dotýkal pod-
lahové desky.
(Umístěte klíč na matice kol tak, aby byl
kolmo k pracovnímu otvoru.)
Ze stavu v kroku zasuňte klíč na matice
kol směrem nahoru do vozidla.
Stisknutím nouzové uvolňovací páčky
uvnitř pracovního otvoru se víko nabíje-
cího otvoru odemkne.
1
2
3
4
1
2
54
6

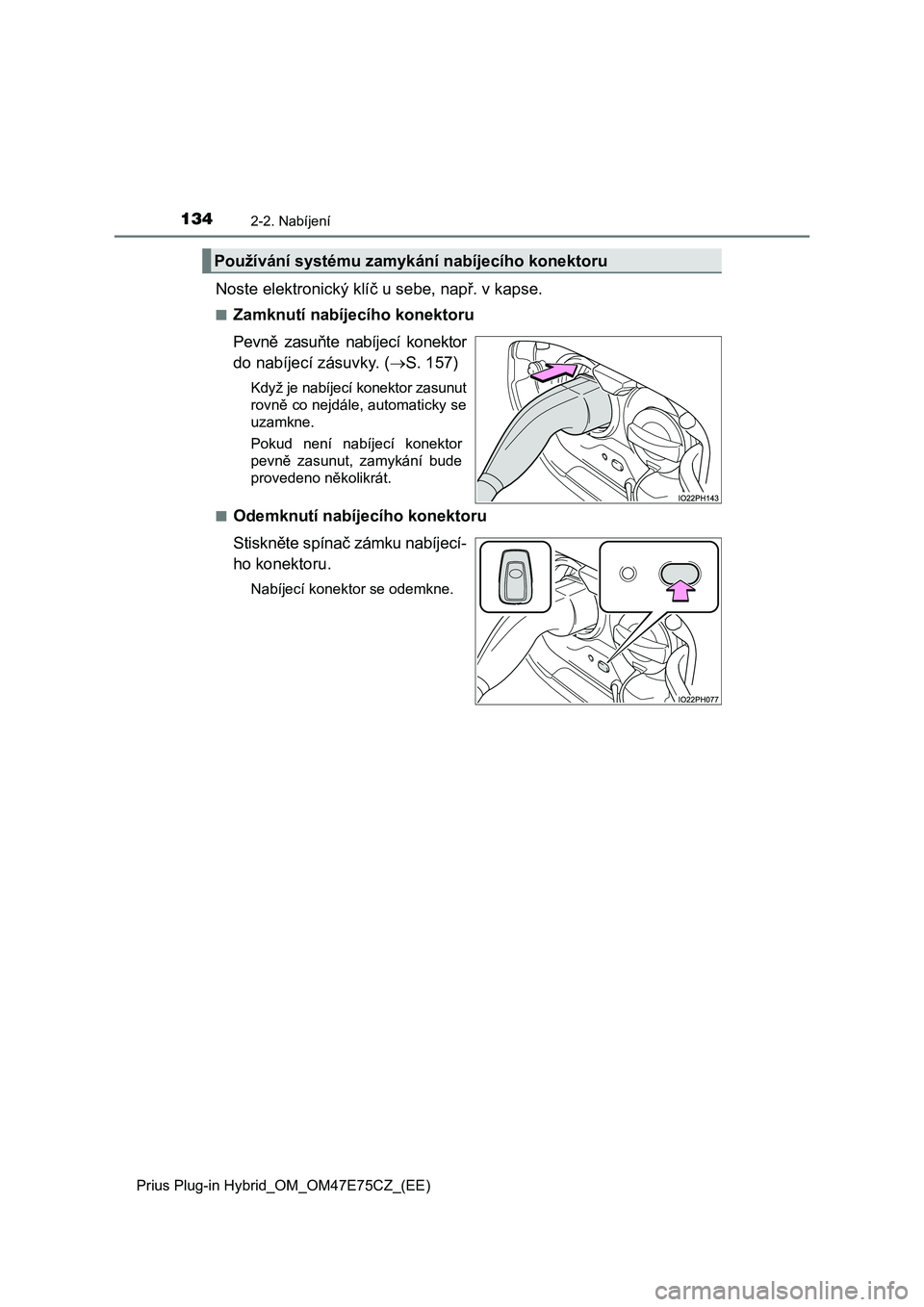

1342-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Noste elektronický klíč u sebe, např. v kapse.
■Zamknutí nabíjecího konektoru
Pevně zasuňte nabíjecí konektor
do nabíjecí zásuvky. ( S. 157)
Když je nabíjecí konektor zasunut
rovně co nejdále, automaticky se
uzamkne.
Pokud není nabíjecí konektor
pevně zasunut, zamykání bude
provedeno několikrát.
■Odemknutí nabíjecího konektoru
Stiskněte spínač zámku nabíjecí-
ho konektoru.
Nabíjecí konektor se odemkne.
Používání systému zamykán í nabíjecího konektoru

1352-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

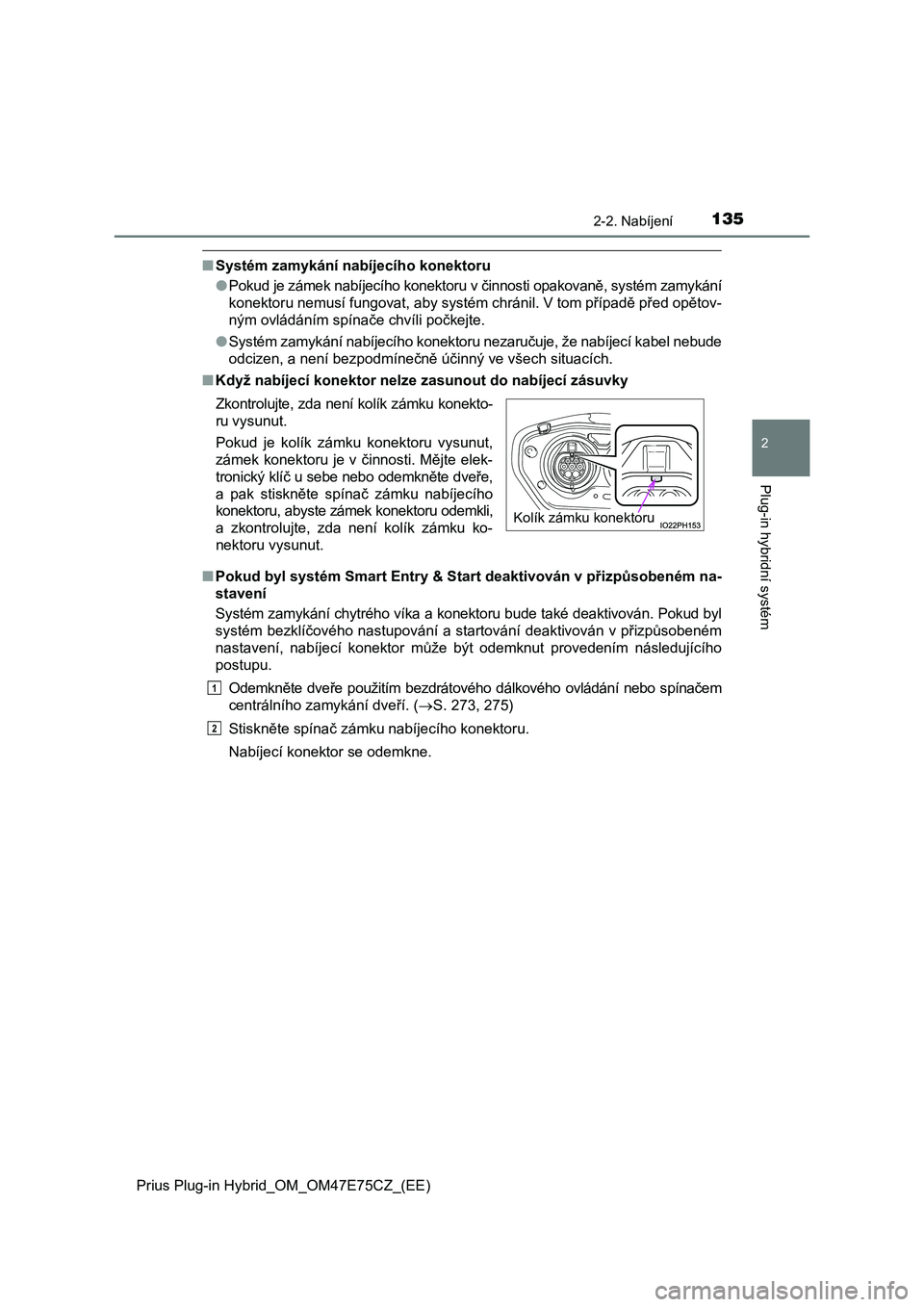

■Systém zamykání nabíjecího konektoru
● Pokud je zámek nabíjecího konektoru v činnosti opakovaně, systém zamykání
konektoru nemusí fungovat, aby systém chránil. V tom případě př ed opětov-
ným ovládáním spínače chvíli počkejte.
● Systém zamykání nabíjecího konektoru nezaručuje, že nabíjecí kabel nebude
odcizen, a není bezpodmínečně účinný ve všech situacích.
■ Když nabíjecí konektor nelze zasunout do nabíjecí zásuvky
■ Pokud byl systém Smart Entry & Start deaktivován v přizpůsobeném na-
stavení
Systém zamykání chytrého víka a konektoru bude také deaktivován . Pokud byl
systém bezklíčového nastupování a startování deaktivován v přiz působeném
nastavení, nabíjecí konektor může být odemknut provedením násle dujícího
postupu.
Odemkněte dveře použitím bezdrátového dálkového ovládání nebo s pínačem
centrálního zamykání dveří. ( S. 273, 275)
Stiskněte spínač zámku nabíjecího konektoru.
Nabíjecí konektor se odemkne.
Zkontrolujte, zda není kolík zámku konekto-
ru vysunut.
Pokud je kolík zámku konektoru vysunut,
zámek konektoru je v činnosti. Mějte elek-
tronický klíč u sebe nebo odemkněte dveře,
a pak stiskněte spínač zámku nabíjecího
konektoru, abyste zámek konektoru odemkli,
a zkontrolujte, zda není kolík zámku ko-
nektoru vysunut.
Kolík zámku konektoru
1
2

1362-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

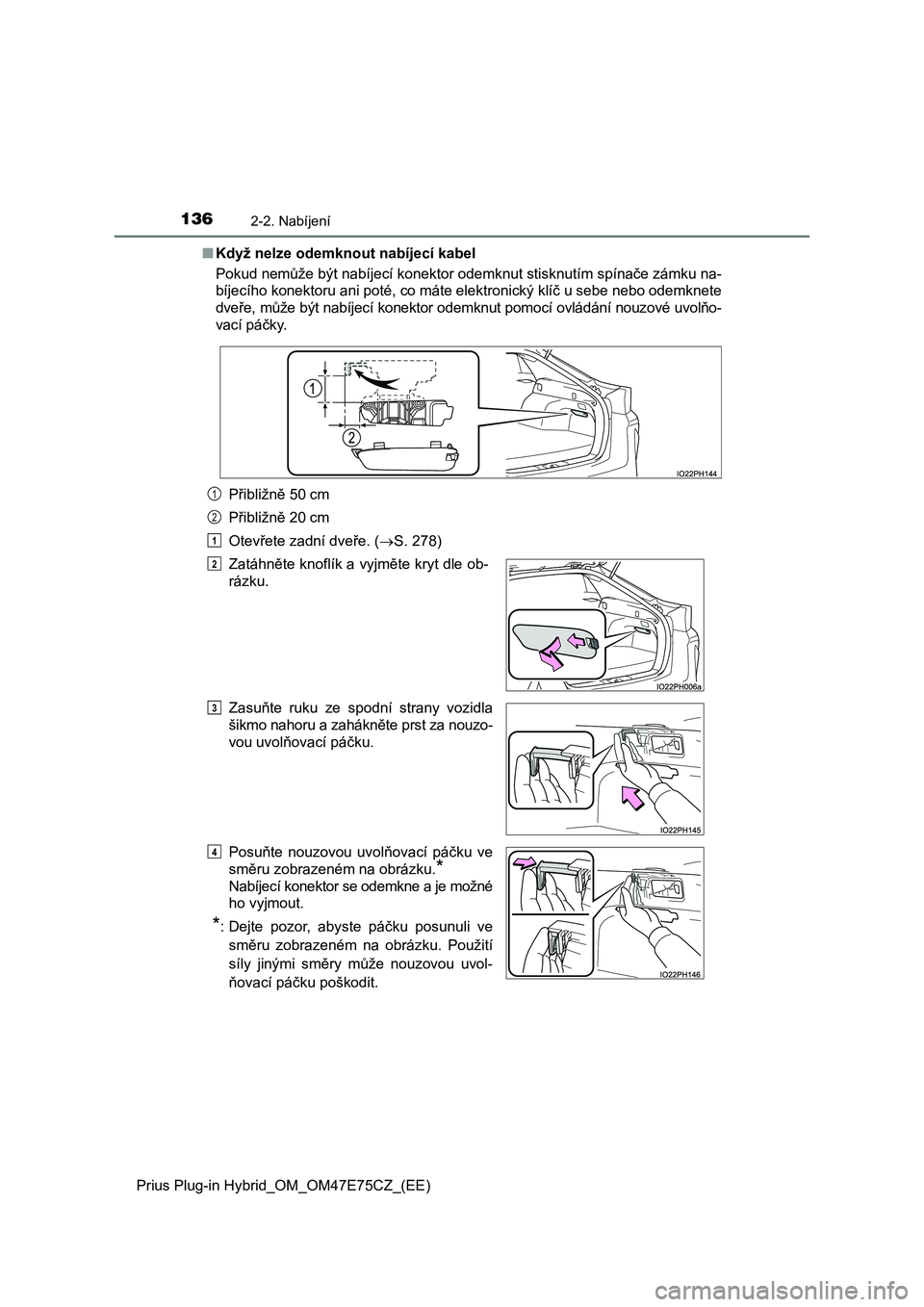

■ Když nelze odemknout nabíjecí kabel
Pokud nemůže být nabíjecí konektor odemknut stisknutím spínače zámku na-
bíjecího konektoru ani poté, co máte elektronický klíč u sebe n ebo odemknete
dveře, může být nabíjecí konektor odemknut pomocí ovládání nouz ové uvolňo-
vací páčky.
Přibližně 50 cm
Přibližně 20 cm
Otevřete zadní dveře. ( S. 278)
Zatáhněte knoflík a vyjměte kryt dle ob-
rázku.
Zasuňte ruku ze spodní strany vozidla
šikmo nahoru a zahákněte prst za nouzo-
vou uvolňovací páčku.
Posuňte nouzovou uvolňovací páčku ve
směru zobrazeném na obrázku.*
Nabíjecí konektor se odemkne a je možné
ho vyjmout.
*: Dejte pozor, abyste páčku posunuli ve
směru zobrazeném na obrázku. Použití
síly jinými směry může nouzovou uvol-
ňovací páčku poškodit.
1
2
1
2
3
4

1372-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

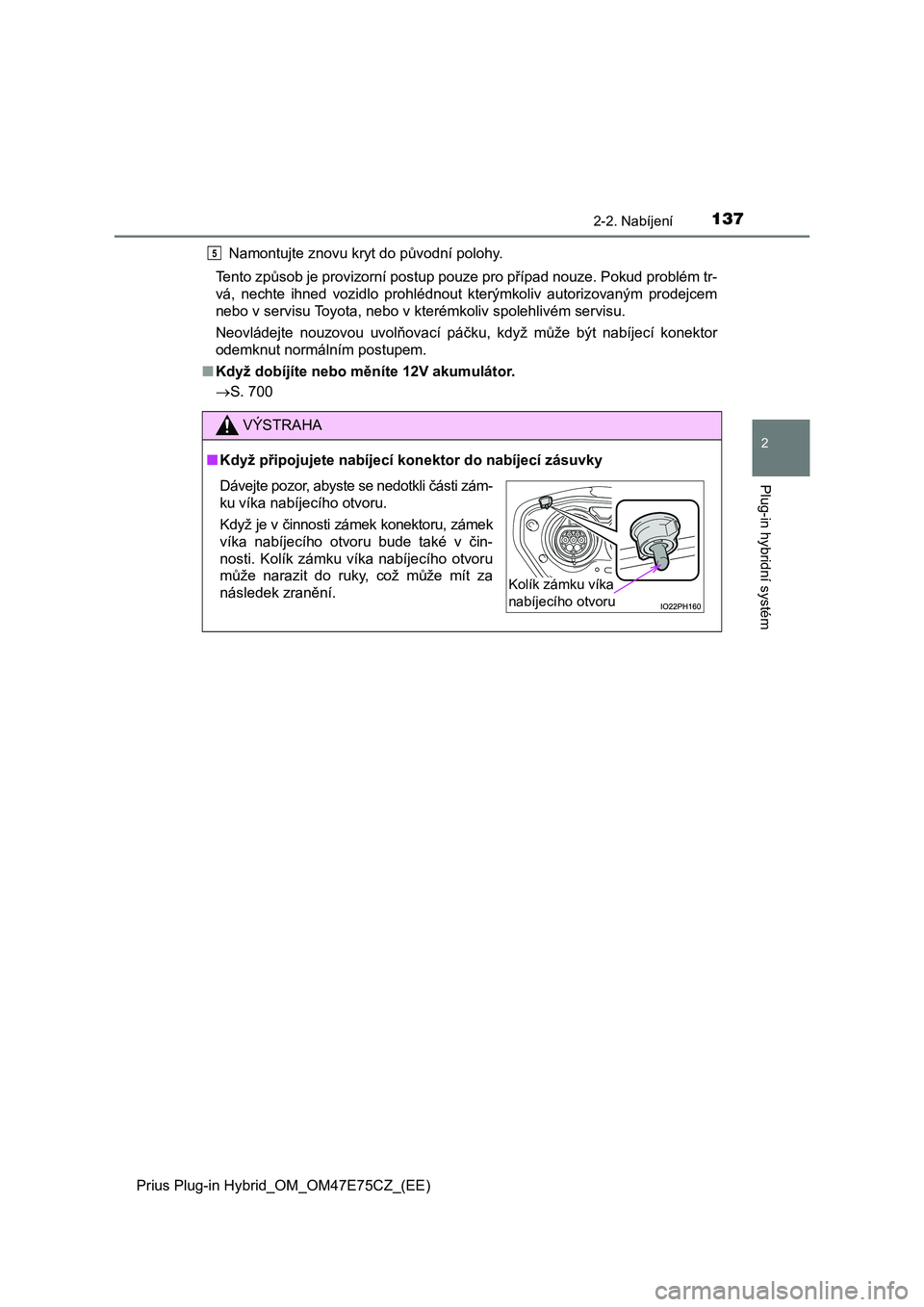

Namontujte znovu kryt do původní polohy.
Tento způsob je provizorní postup pouze pro případ nouze. Pokud problém tr-
vá, nechte ihned vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
Neovládejte nouzovou uvolňovací páčku, když může být nabíjecí k onektor
odemknut normálním postupem.
■ Když dobíjíte nebo měníte 12V akumulátor.
 S. 700
VÝSTRAHA
■Když připojujete nabíjecí konektor do nabíjecí zásuvky
5
Dávejte pozor, abyste se nedotkli části zám-
ku víka nabíjecího otvoru.
Když je v činnosti zámek konektoru, zámek
víka nabíjecího otvoru bude také v čin-
nosti. Kolík zámku víka nabíjecího otvoru
může narazit do ruky, což může mít za
následek zranění.Kolík zámku víka
nabíjecího otvoru

1382-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

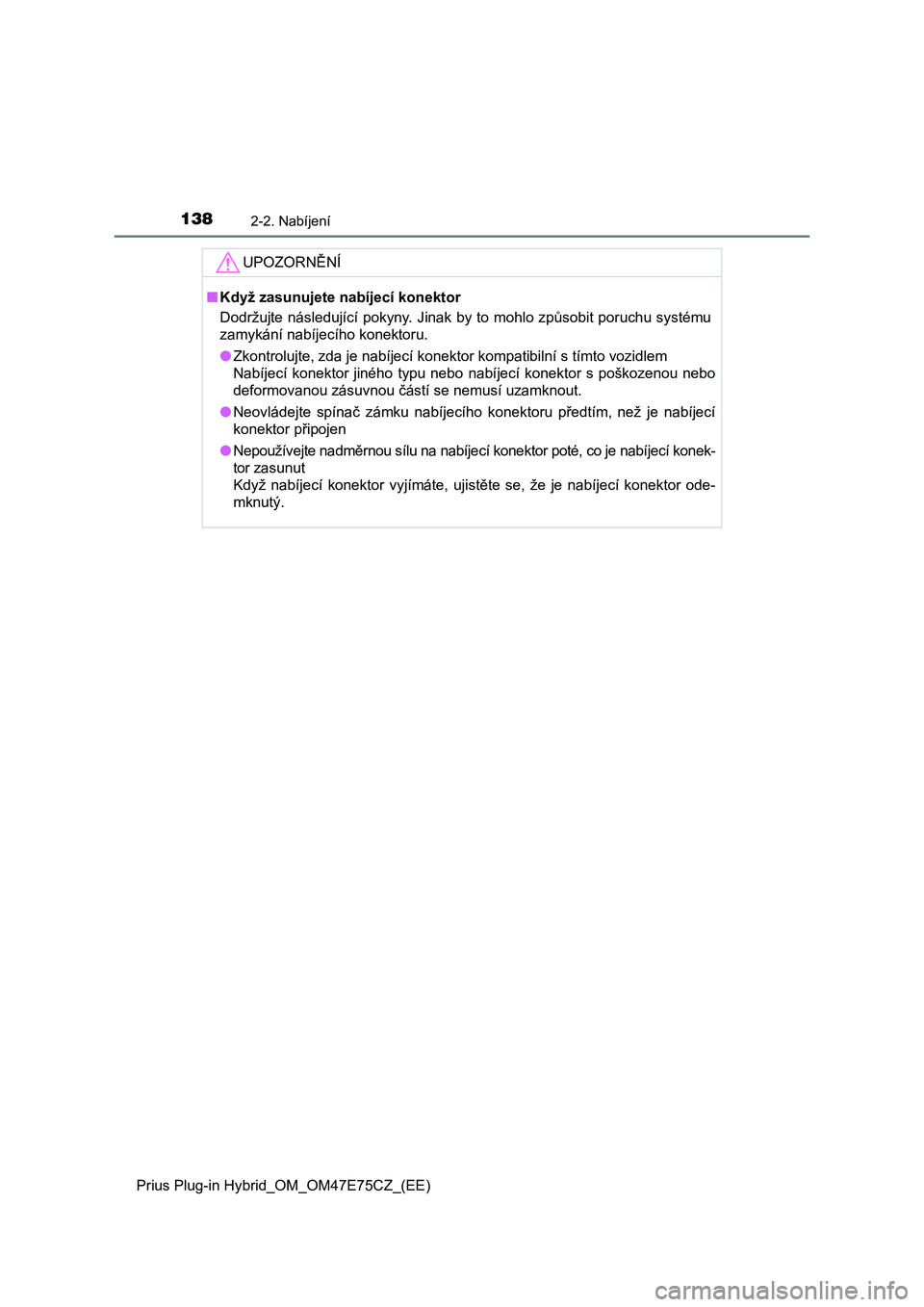

UPOZORNĚNÍ
■Když zasunujete nabíjecí konektor
Dodržujte následující pokyny. Jinak by to mohlo způsobit poruch u systému
zamykání nabíjecího konektoru.
● Zkontrolujte, zda je nabíjecí konektor kompatibilní s tímto vozidlem
Nabíjecí konektor jiného typu nebo nabíjecí konektor s poškozen ou nebo
deformovanou zásuvnou částí se nemusí uzamknout.
● Neovládejte spínač zámku nabíjecího konektoru předtím, než je nabíjecí
konektor připojen
● Nepoužívejte nadměrnou sílu na nabíjecí konektor poté, co je nabíjecí konek-
tor zasunut
Když nabíjecí konektor vyjímáte, ujistěte se, že je nabíjecí ko nektor ode-
mknutý.
