4495-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren

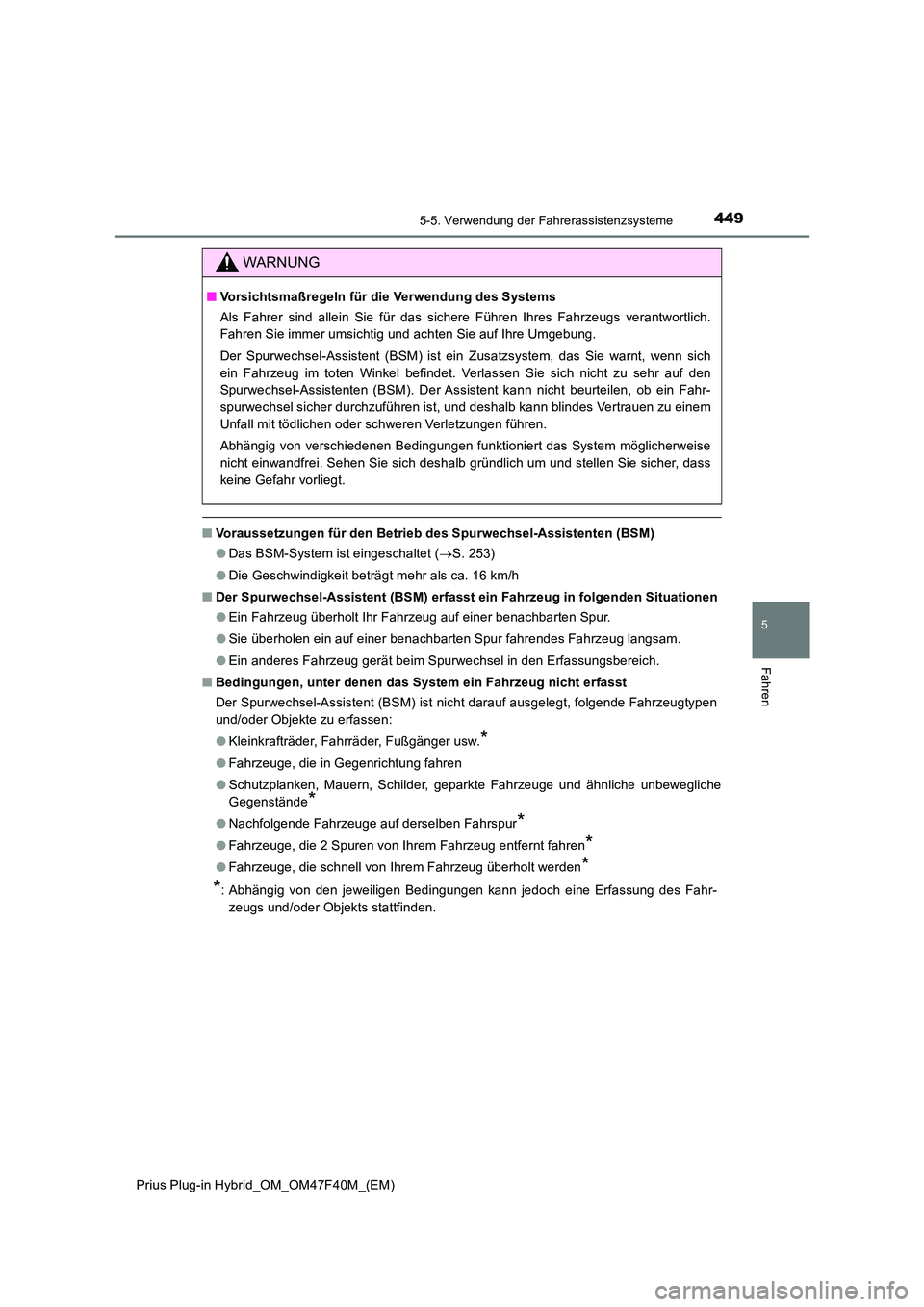

■Voraussetzungen für den Betrieb des Spurwechsel-Assistenten (BSM)
● Das BSM-System ist eingeschaltet (S. 253)
● Die Geschwindigkeit beträgt mehr als ca. 16 km/h
■ Der Spurwechsel-Assistent (BSM) erfasst ein Fahrzeug in folgenden Situationen
● Ein Fahrzeug überholt Ihr Fahrzeug auf einer benachbarten Spur.
● Sie überholen ein auf einer benachbarten Spur fahrendes Fahrzeug langsam.
● Ein anderes Fahrzeug gerät beim Spurwechsel in den Erfassungsbereich.
■ Bedingungen, unter denen das System ein Fahrzeug nicht erfasst
Der Spurwechsel-Assistent (BSM) ist nicht darauf ausgelegt, folgende Fahrzeugtypen
und/oder Objekte zu erfassen:
● Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die in Gegenrichtung fahren
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
● Nachfolgende Fahrzeuge auf derselben Fahrspur*
●Fahrzeuge, die 2 Spuren von Ihrem Fahrzeug entfernt fahren*
●Fahrzeuge, die schnell von Ihrem Fahrzeug überholt werden*
*: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
WARNUNG
■ Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Der Spurwechsel-Assistent (BSM) ist ein Zusatzsystem, das Sie warnt, wenn sich
ein Fahrzeug im toten Winkel befindet. Verlassen Sie sich nicht zu sehr auf den
Spurwechsel-Assistenten (BSM). Der Assistent kann nicht beurteilen, ob ein Fahr-
spurwechsel sicher durchzuführen ist, und deshalb kann blindes Vertrauen zu einem
Unfall mit tödlichen oder schweren Verletzungen führen.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.
Page 452 of 830

4505-5. Verwendung der Fahrerassistenzsysteme

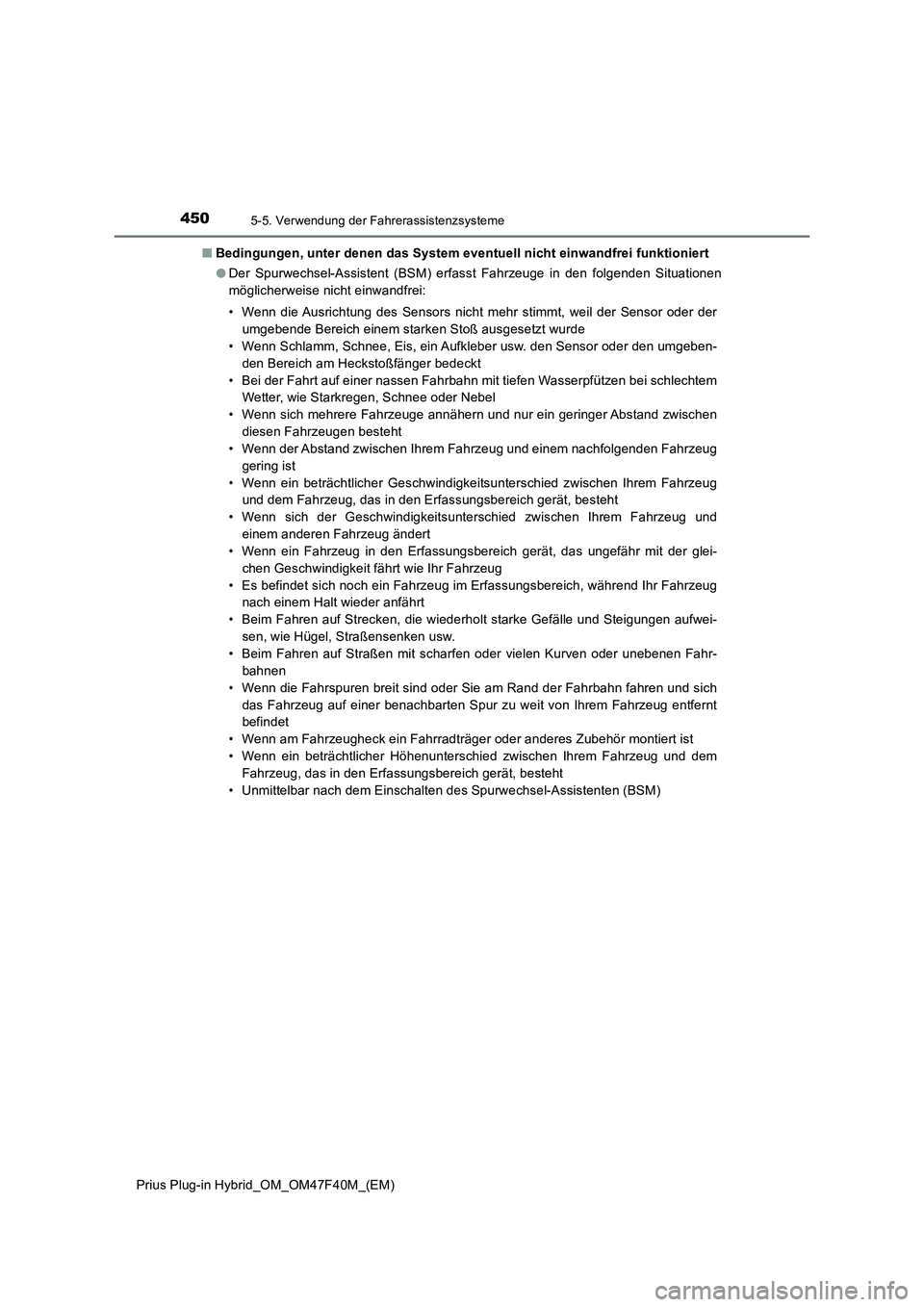

Prius Plug-in Hybrid_OM_OM47F40M_(EM)■Bedingungen, unter denen das System eventuell nicht einwandfrei funktioniert
●Der Spurwechsel-Assistent (BSM) erfasst Fahrzeuge in den folgenden Situationen
möglicherweise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein beträchtlicher Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug
und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Wenn sich der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erfassungsbereich gerät, das ungefähr mit der glei-
chen Geschwindigkeit fährt wie Ihr Fahrzeug
• Es befindet sich noch ein Fahrzeug im Erfassungsbereich, während Ihr Fahrzeug
nach einem Halt wieder anfährt
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Fahrspuren breit sind oder Sie am Rand der Fahrbahn fahren und sich
das Fahrzeug auf einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt
befindet
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist
• Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem
Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten (BSM)
Page 453 of 830

4515-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren

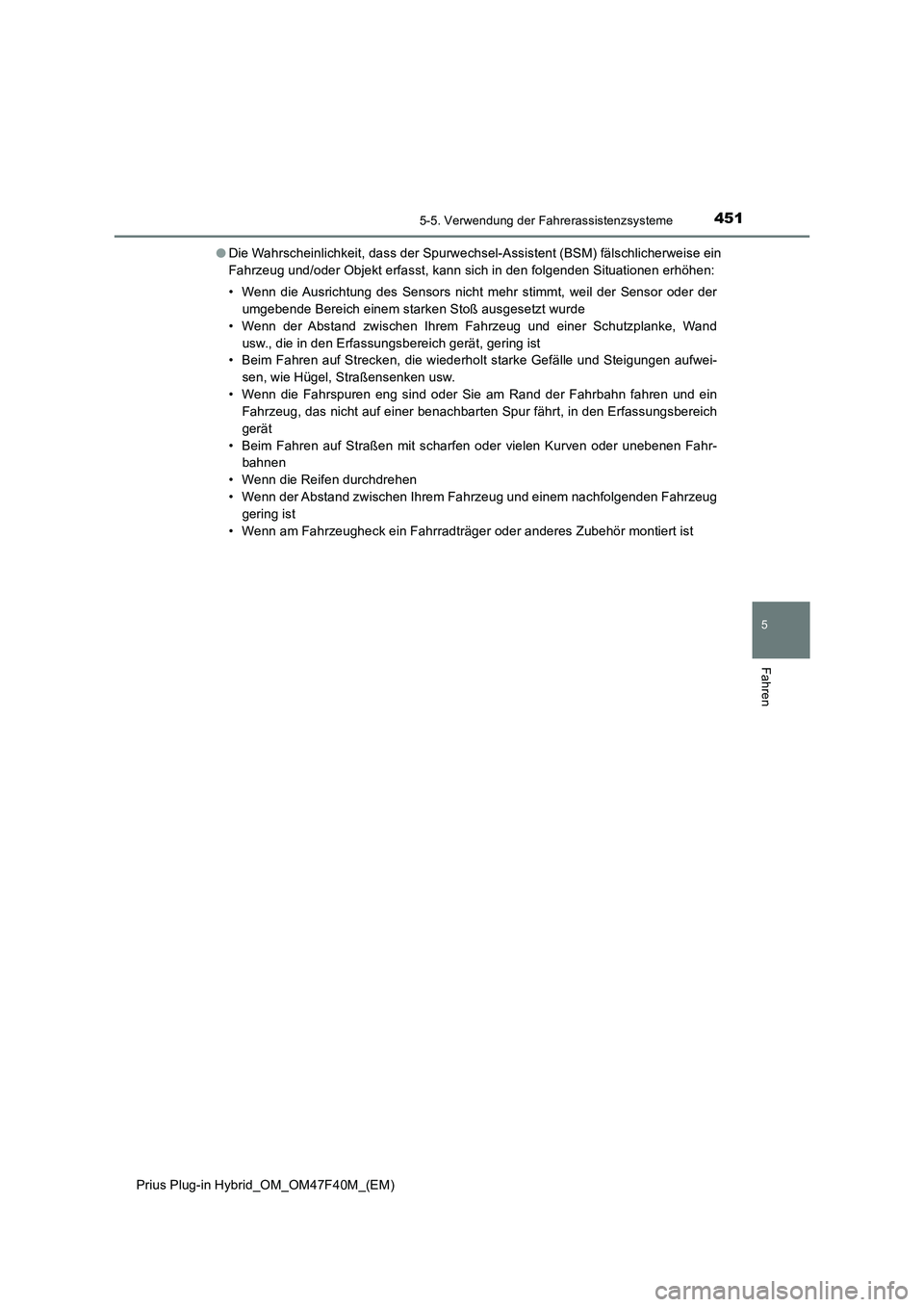

●Die Wahrscheinlichkeit, dass der Spurwechsel-Assistent (BSM) fälschlicherweise ein
Fahrzeug und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Schutzplanke, Wand
usw., die in den Erfassungsbereich gerät, gering ist
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Wenn die Fahrspuren eng sind oder Sie am Rand der Fahrbahn fahren und ein
Fahrzeug, das nicht auf einer benachbarten Spur fährt, in den Erfassungsbereich
gerät
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Reifen durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist
Page 454 of 830

4525-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

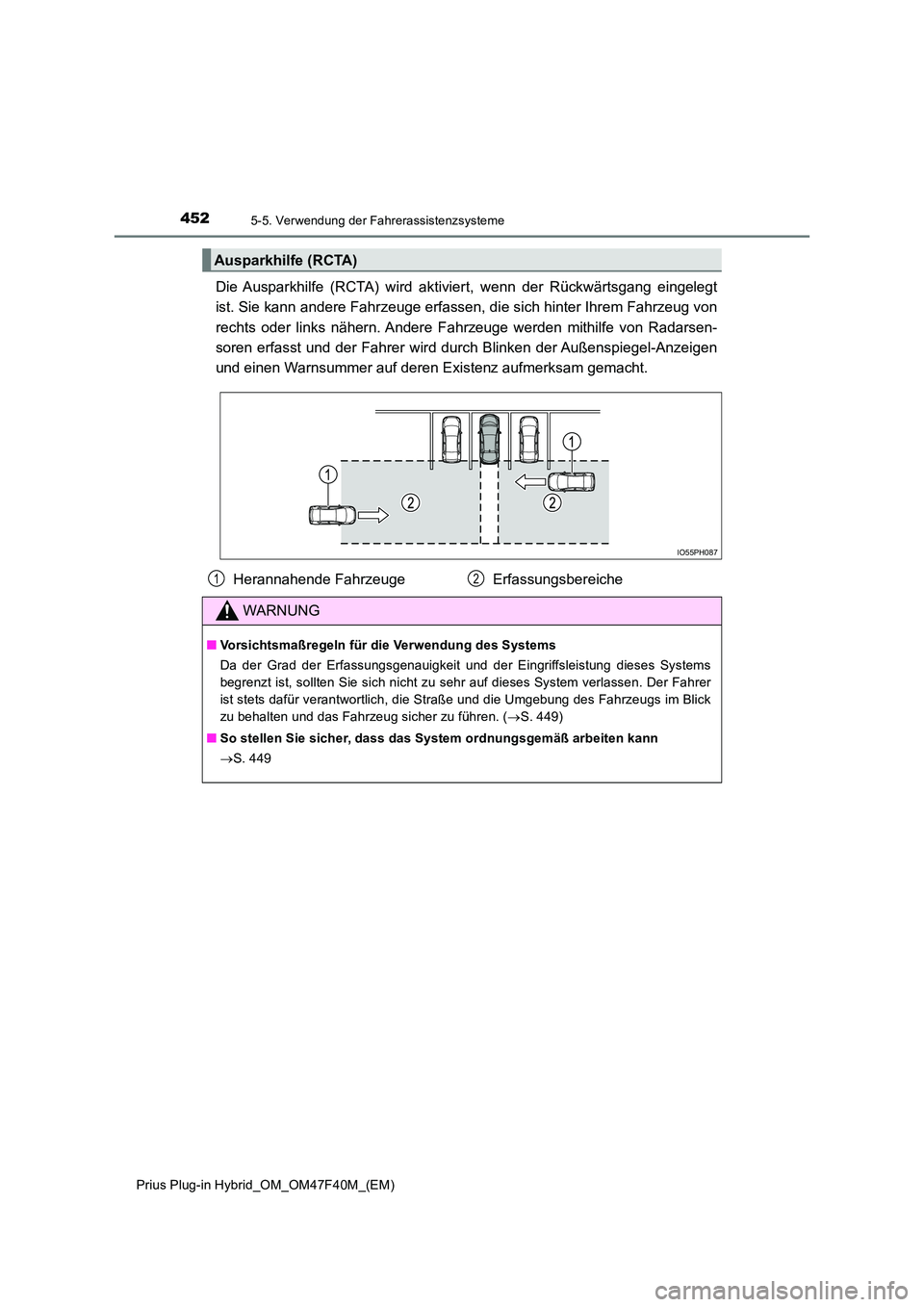

Die Ausparkhilfe (RCTA) wird aktiviert, wenn der Rückwärtsgang eingelegt
ist. Sie kann andere Fahrzeuge erfassen, di e sich hinter Ihrem Fahrzeug von
rechts oder links nähern. Andere Fahr zeuge werden mithilfe von Radarsen-
soren erfasst und der Fahrer wird dur ch Blinken der Außenspiegel-Anzeigen
und einen Warnsummer auf deren Existenz aufmerksam gemacht.
Ausparkhilfe (RCTA)
IO55PH087
Herannahende Fahrzeuge Er fassungsbereiche
WARNUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Da der Grad der Erfassungsgenauigkeit und der Eingriffsleistung dieses Systems
begrenzt ist, sollten Sie sich nicht zu sehr auf dieses System verlassen. Der Fahrer
ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im Blick
zu behalten und das Fahrzeug sicher zu führen. ( S. 449)
■ So stellen Sie sicher, dass das System ordnungsgemäß arbeiten kann
S. 449
12
Page 455 of 830

4535-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren

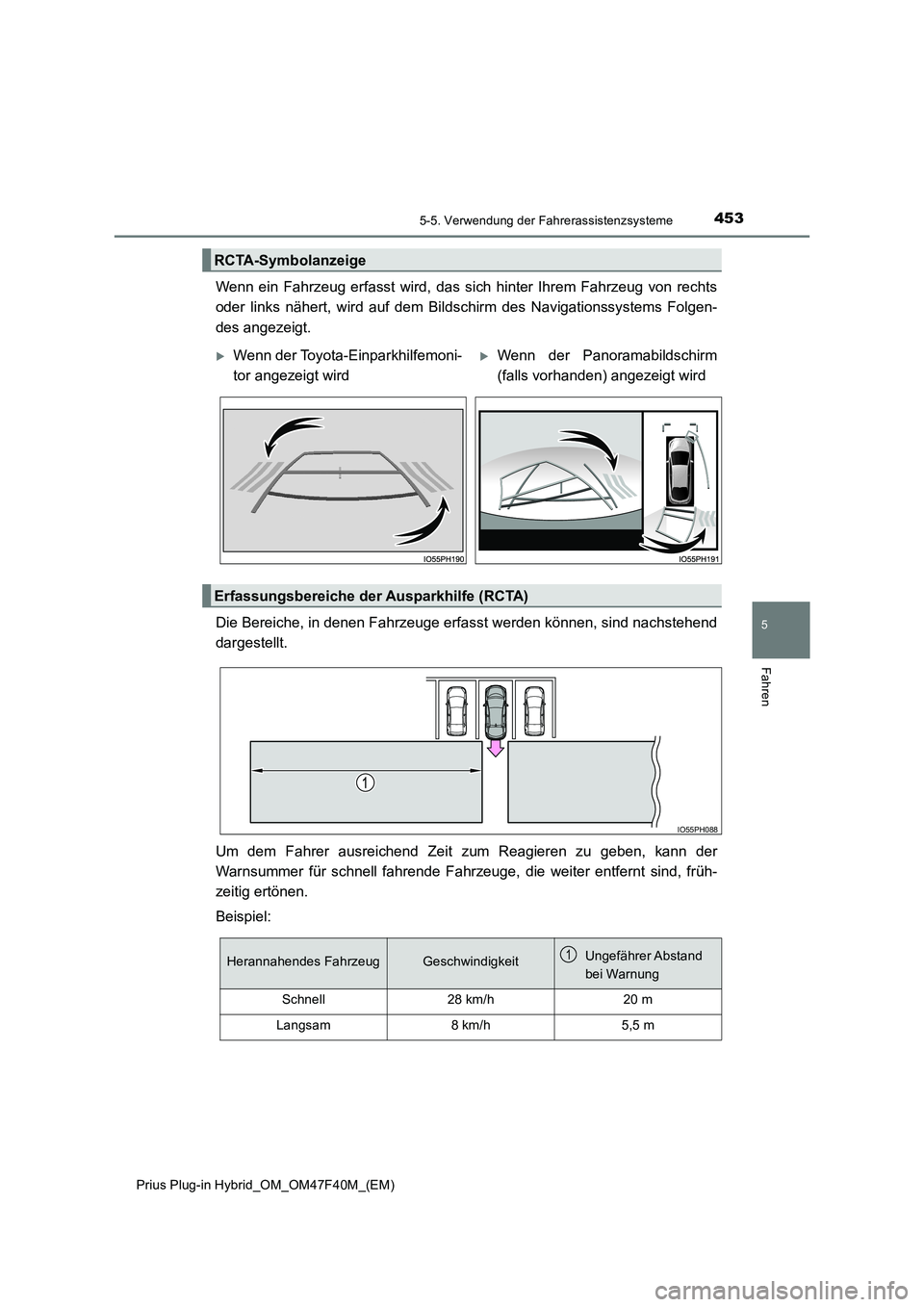

Wenn ein Fahrzeug erfasst wird, das sich hinter Ihrem Fahrzeug von rechts
oder links nähert, wird auf dem Bildsc hirm des Navigationssystems Folgen-
des angezeigt.
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Um dem Fahrer ausreichend Zeit zum Reagieren zu geben, kann der
Warnsummer für schnell fahrende Fahrzeuge, die weiter entfernt sind, früh-
zeitig ertönen.
Beispiel:
RCTA-Symbolanzeige
Wenn der Toyota-Einparkhilfemoni-
tor angezeigt wird
Wenn der Panoramabildschirm
(falls vorhanden) angezeigt wird
Erfassungsbereiche der Ausparkhilfe (RCTA)
IO55PH088
Herannahendes FahrzeugGeschwindigkeitUngefährer Abstand
bei Warnung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1
Page 456 of 830

4545-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
■Voraussetzungen für den Betrieb der Ausparkhilfe (RCTA)
● Das BSM-System ist eingeschaltet. (S. 253)
● Die Fahrstufe ist “R”.
● Die Geschwindigkeit beträgt weniger als ca. 8 km/h.
● Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■ Bedingungen, unter denen das System ein Fahrzeug nicht erfasst
Die Ausparkhilfe (RCTA) ist nicht dafür ausgelegt, folgende Fahrzeuge und/oder
Objekte zu erfassen:
● Fahrzeuge, die sich direkt von hinten nähern
● Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
● Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Parkplatz neben Ihrem Fahrzeug nähern*
●Der Abstand zwischen dem Sensor und dem herannahenden Fahrzeug ist zu gering
geworden
*: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
● Fahrzeuge, die von den Sensoren aufgrund
von Hindernissen nicht erfasst werden kön-
nen
IO55PH089
Page 457 of 830

4555-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren

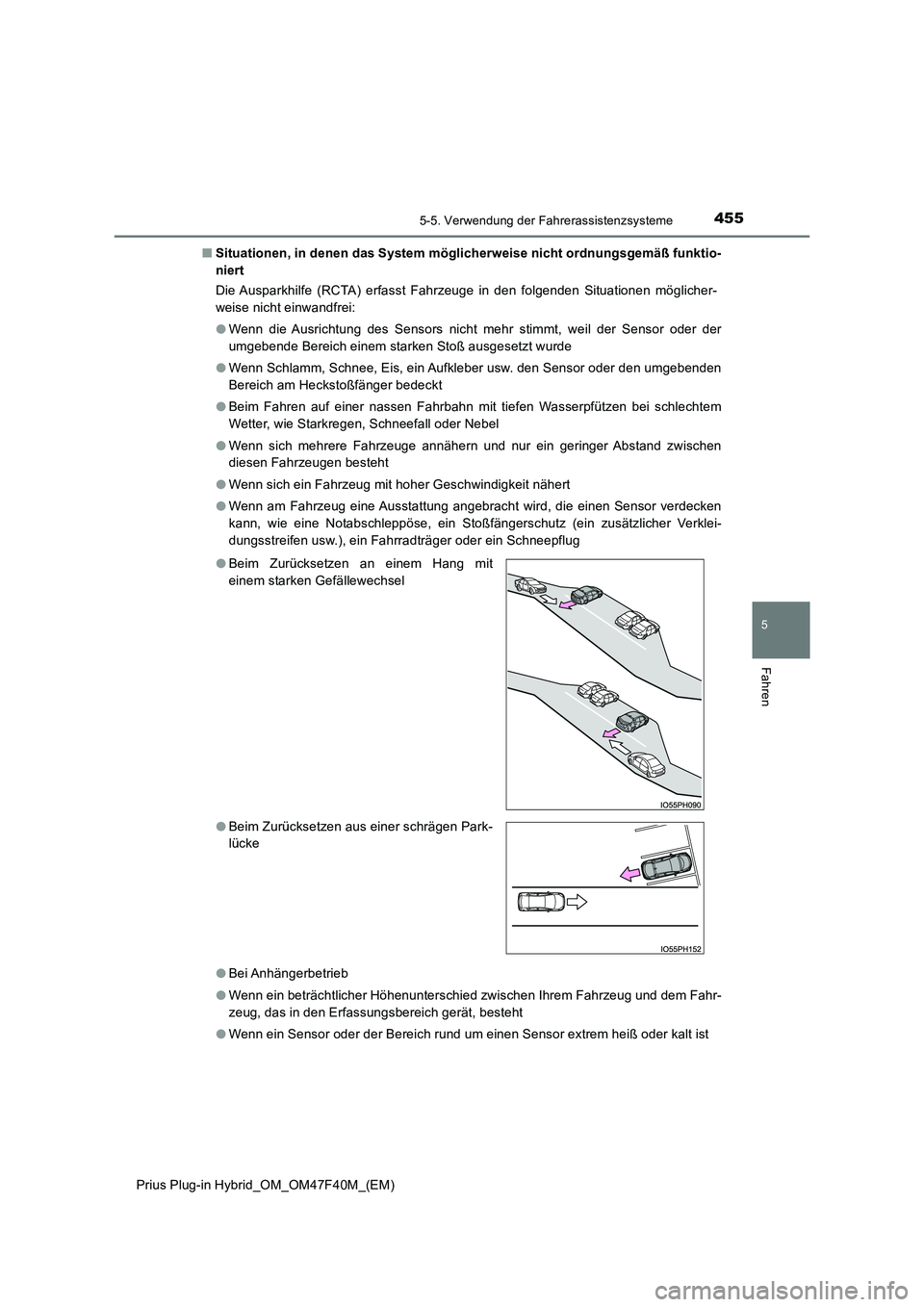

■Situationen, in denen das System möglicherweise nicht ordnungsgemäß funktio-
niert
Die Ausparkhilfe (RCTA) erfasst Fahrzeuge in den folgenden Situationen möglicher-
weise nicht einwandfrei:
● Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
● Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgebenden
Bereich am Heckstoßfänger bedeckt
● Beim Fahren auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schneefall oder Nebel
● Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
● Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
● Wenn am Fahrzeug eine Ausstattung angebracht wird, die einen Sensor verdecken
kann, wie eine Notabschleppöse, ein Stoßfängerschutz (ein zusätzlicher Verklei-
dungsstreifen usw.), ein Fahrradträger oder ein Schneepflug
● Bei Anhängerbetrieb
● Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erfassungsbereich gerät, besteht
● Wenn ein Sensor oder der Bereich rund um einen Sensor extrem heiß oder kalt ist
● Beim Zurücksetzen an einem Hang mit
einem starken Gefällewechsel
● Beim Zurücksetzen aus einer schrägen Park-
lücke
Page 458 of 830

4565-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

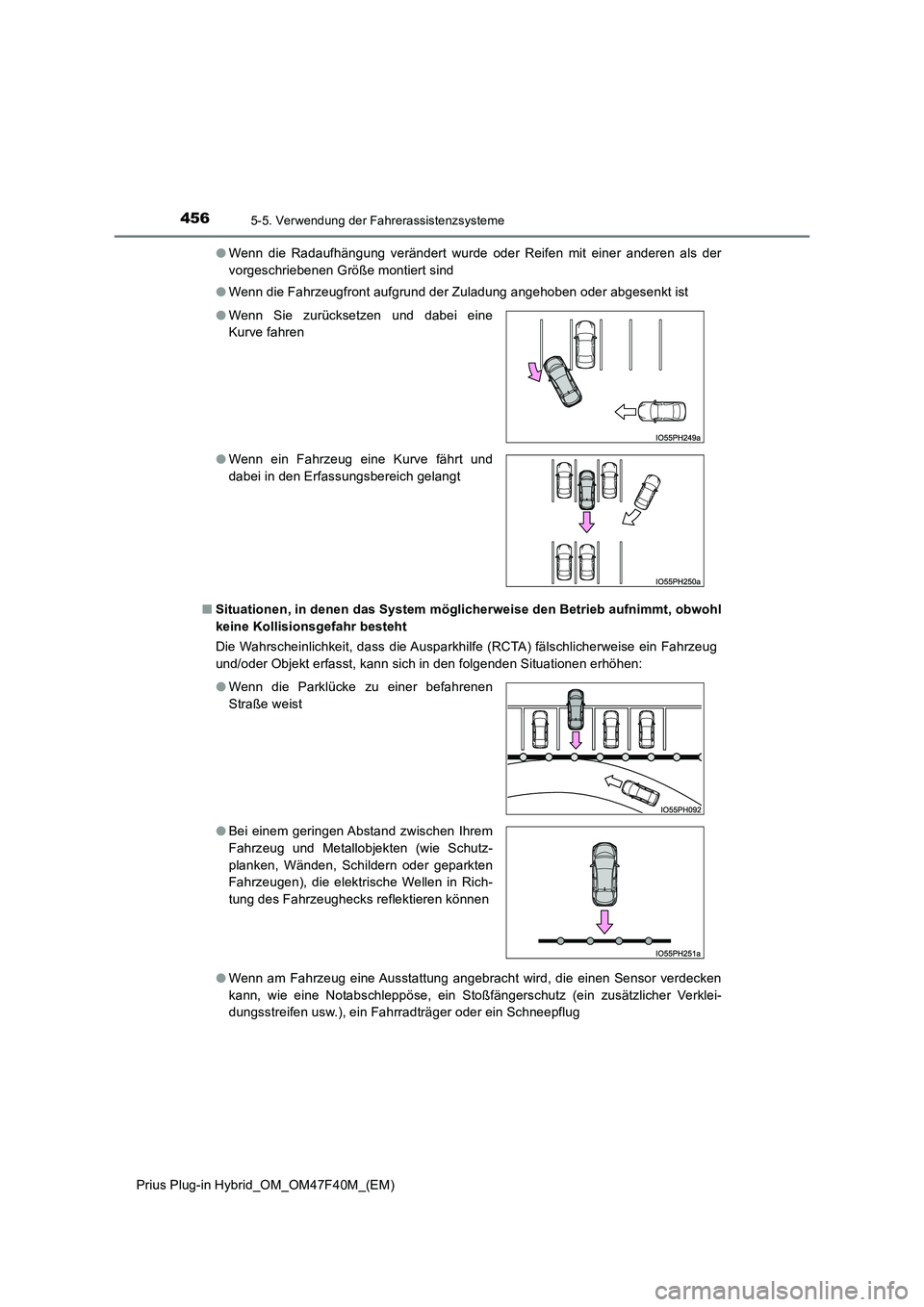

● Wenn die Radaufhängung verändert wurde oder Reifen mit einer anderen als der
vorgeschriebenen Größe montiert sind
● Wenn die Fahrzeugfront aufgrund der Zuladung angehoben oder abgesenkt ist
■ Situationen, in denen das System möglicherweise den Betrieb aufnimmt, obwohl
keine Kollisionsgefahr besteht
Die Wahrscheinlichkeit, dass die Ausparkhilfe (RCTA) fälschlicherweise ein Fahrzeug
und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
● Wenn am Fahrzeug eine Ausstattung angebracht wird, die einen Sensor verdecken
kann, wie eine Notabschleppöse, ein Stoßfängerschutz (ein zusätzlicher Verklei-
dungsstreifen usw.), ein Fahrradträger oder ein Schneepflug
● Wenn Sie zurücksetzen und dabei eine
Kurve fahren
● Wenn ein Fahrzeug eine Kurve fährt und
dabei in den Erfassungsbereich gelangt
● Wenn die Parklücke zu einer befahrenen
Straße weist
● Bei einem geringen Abstand zwischen Ihrem
Fahrzeug und Metallobjekten (wie Schutz-
planken, Wänden, Schildern oder geparkten
Fahrzeugen), die elektrische Wellen in Rich-
tung des Fahrzeughecks reflektieren können
Page 459 of 830

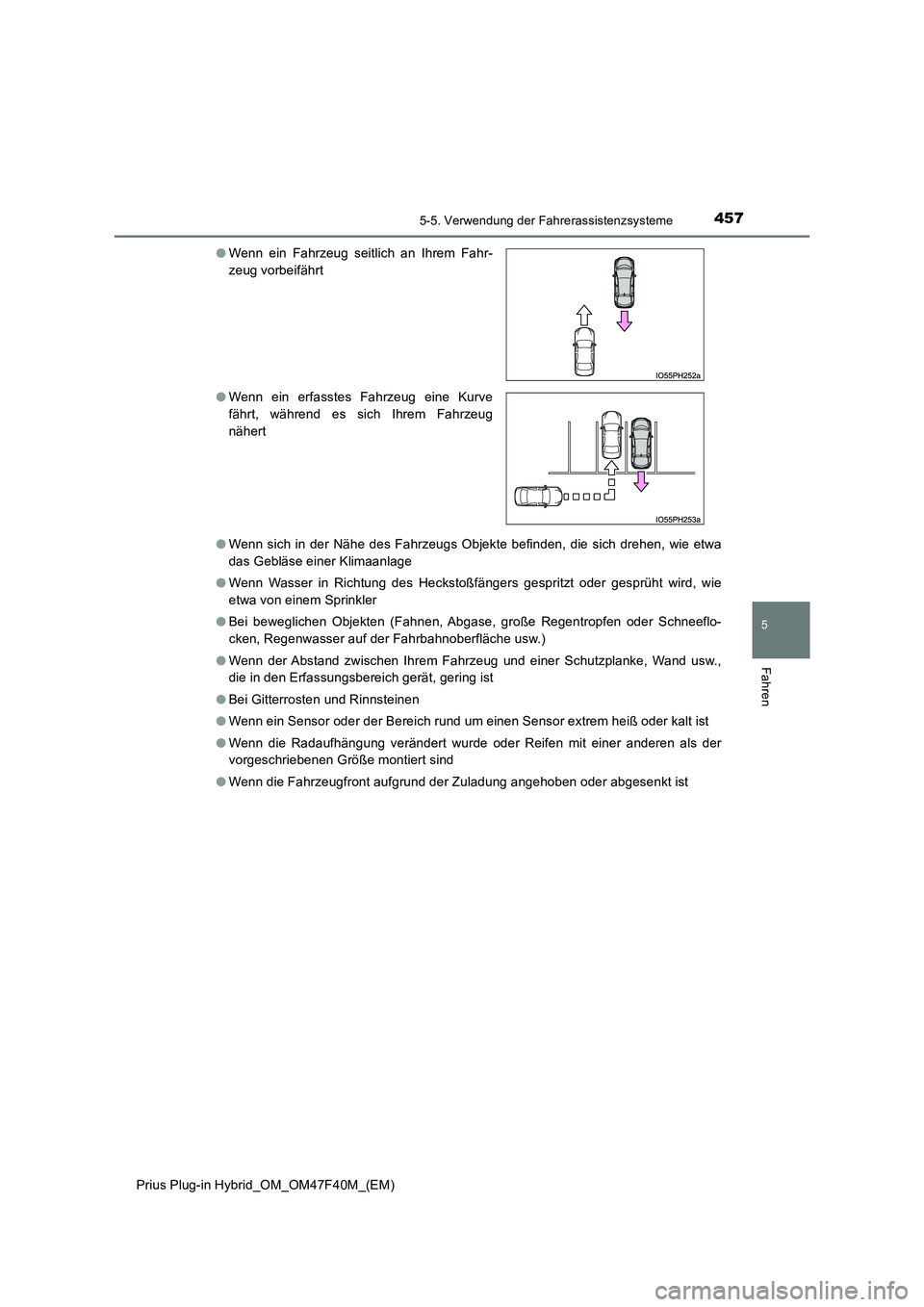

4575-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren
●Wenn sich in der Nähe des Fahrzeugs Objekte befinden, die sich drehen, wie etwa
das Gebläse einer Klimaanlage
● Wenn Wasser in Richtung des Heckstoßfängers gespritzt oder gesprüht wird, wie
etwa von einem Sprinkler
● Bei beweglichen Objekten (Fahnen, Abgase, große Regentropfen oder Schneeflo-
cken, Regenwasser auf der Fahrbahnoberfläche usw.)
● Wenn der Abstand zwischen Ihrem Fahrzeug und einer Schutzplanke, Wand usw.,
die in den Erfassungsbereich gerät, gering ist
● Bei Gitterrosten und Rinnsteinen
● Wenn ein Sensor oder der Bereich rund um einen Sensor extrem heiß oder kalt ist
● Wenn die Radaufhängung verändert wurde oder Reifen mit einer anderen als der
vorgeschriebenen Größe montiert sind
● Wenn die Fahrzeugfront aufgrund der Zuladung angehoben oder abgesenkt ist
● Wenn ein Fahrzeug seitlich an Ihrem Fahr-
zeug vorbeifährt
● Wenn ein erfasstes Fahrzeug eine Kurve
fährt, während es sich Ihrem Fahrzeug
nähert

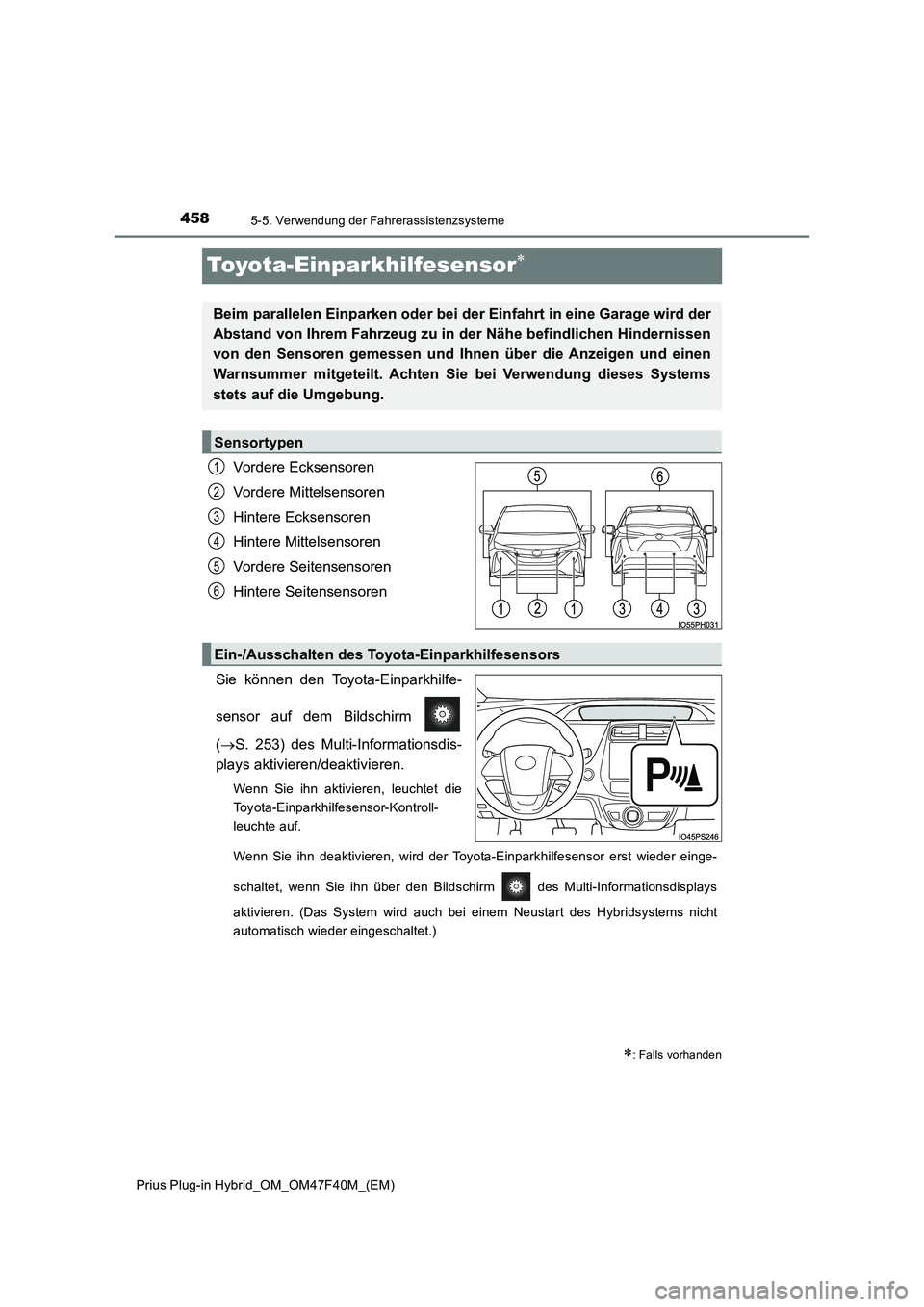

Page 460 of 830

4585-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Toyota-Einparkhilfesensor
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Vordere Seitensensoren
Hintere Seitensensoren
Sie können den Toyota-Einparkhilfe-
sensor auf dem Bildschirm
( S. 253) des Multi-Informationsdis-
plays aktivieren/deaktivieren.
Wenn Sie ihn aktivieren, leuchtet die
Toyota-Einparkhilfesensor-Kontroll-
leuchte auf.
Wenn Sie ihn deaktivieren, wird der Toyota-Einparkhilfesensor erst wieder einge-
schaltet, wenn Sie ihn über den Bildschirm des Multi-Informationsdisplays
aktivieren. (Das System wird auch bei einem Neustart des Hybridsystems nicht
automatisch wieder eingeschaltet.)
: Falls vorhanden
Beim parallelen Einparken oder bei der Einfahrt in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hindernissen
von den Sensoren gemessen und Ihnen über die Anzeigen und einen
Warnsummer mitgeteilt. Achten Sie bei Verwendung dieses Systems
stets auf die Umgebung.
Sensortypen
1
2
3
4
5
6
Ein-/Ausschalten des To yota-Einparkhilfesensors
