TOYOTA PRIUS PLUG-IN HYBRID 2023 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2023, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2023Pages: 830, PDF-Größe: 129.62 MB
Page 501 of 830

4995-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren

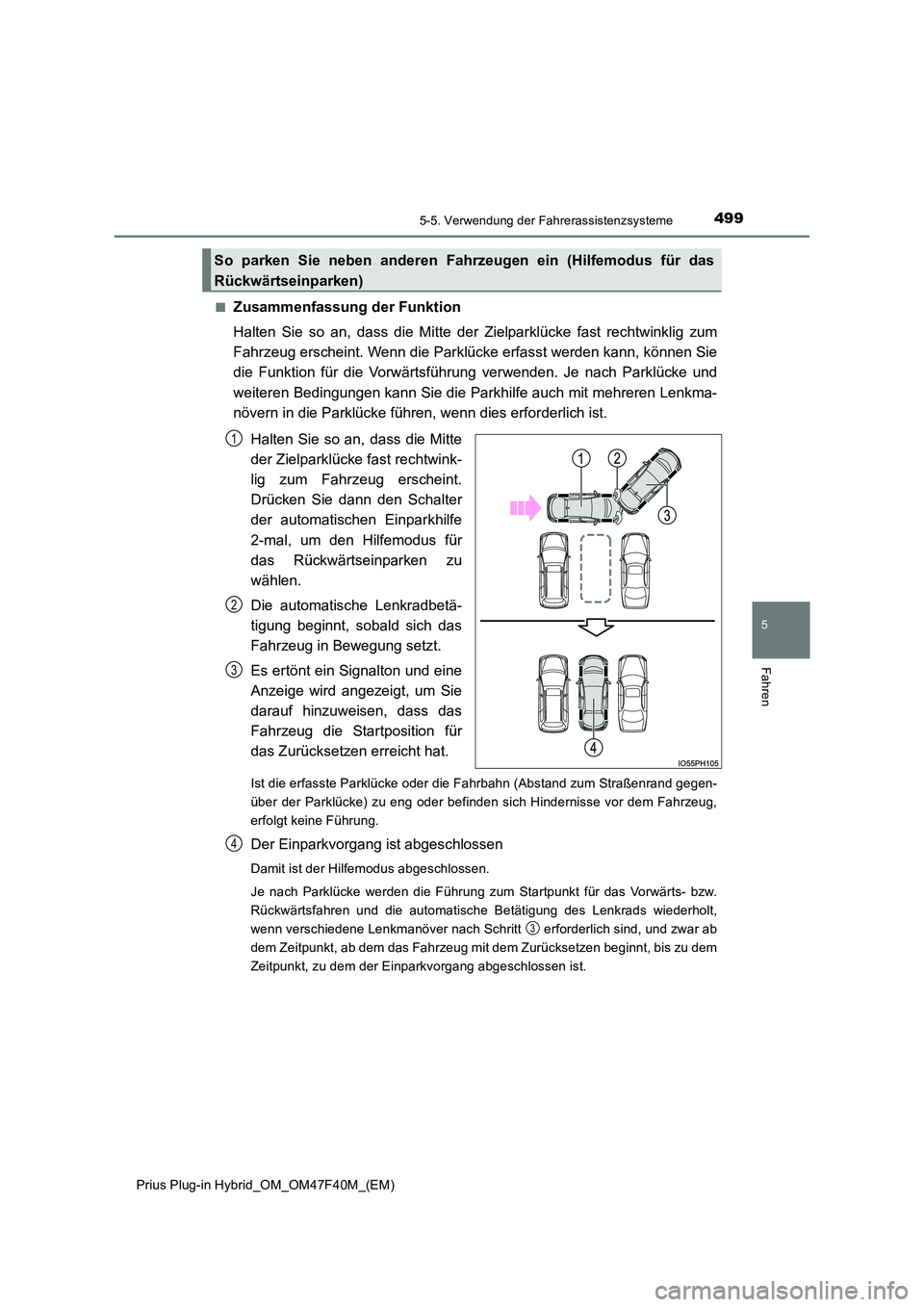

■Zusammenfassung der Funktion
Halten Sie so an, dass die Mitte der Zielparklücke fast rechtwinklig zum
Fahrzeug erscheint. Wenn die Parklücke erfasst werden kann, können Sie
die Funktion für die Vorwärtsführung verwenden. Je nach Parklücke und
weiteren Bedingungen kann Sie die Parkhilfe auch mit mehreren Lenkma-
növern in die Parklücke führen, wenn dies erforderlich ist.
Halten Sie so an, dass die Mitte
der Zielparklücke fast rechtwink-
lig zum Fahrzeug erscheint.
Drücken Sie dann den Schalter
der automatischen Einparkhilfe
2-mal, um den Hilfemodus für
das Rückwärtseinparken zu
wählen.
Die automatische Lenkradbetä-
tigung beginnt, sobald sich das
Fahrzeug in Bewegung setzt.
Es ertönt ein Signalton und eine
Anzeige wird angezeigt, um Sie
darauf hinzuweisen, dass das
Fahrzeug die Startposition für
das Zurücksetzen erreicht hat.
Ist die erfasste Parklücke oder die Fahrbahn (Abstand zum Straßenrand gegen-
über der Parklücke) zu eng oder befinden sich Hindernisse vor dem Fahrzeug,
erfolgt keine Führung.
Der Einparkvorgang ist abgeschlossen
Damit ist der Hilfemodus abgeschlossen.
Je nach Parklücke werden die Führung zum Startpunkt für das Vorwärts- bzw.
Rückwärtsfahren und die automatische Betätigung des Lenkrads wiederholt,
wenn verschiedene Lenkmanöver nach Schritt erforderlich sind, und zwar ab
dem Zeitpunkt, ab dem das Fahrzeug mit dem Zurücksetzen beginnt, bis zu dem
Zeitpunkt, zu dem der Einparkvorgang abgeschlossen ist.
So parken Sie neben anderen Fahrzeugen ein (Hilfemodus für das
Rückwärtseinparken)
1
2
3
4
3
Page 502 of 830

5005-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
■Einparken
Halten Sie so an, dass die Mitte
der Zielparklücke fast rechtwink-
lig zum Fahrzeug erscheint.
Drücken Sie dann den Schalter
der automatischen Einparkhilfe
2-mal und stellen Sie sicher,
dass die Anzeige auf dem Multi-
Informationsdisplay zu der
Option “Rück. Parken” wechselt.
● Überprüfen Sie den Bereich,
zu dem der Pfeil zeigt, wel-
cher die Richtung der auto-
matischen Lenkradbetätigung
angibt, sowie die Zielparkpo-
sition auf dem Display.
● Bei jedem Drücken des
Schalters der automatischen
Einparkhilfe wird der Modus
geändert. ( S. 484)
● Bei einer anderen Fahrstufe als “D” oder “B” wechselt der Bildschirm
nicht zur Anzeige “Rück. Parken”.
● Wenn die Geschwindigkeit erfasst wurde, wechselt der Bildschirm
zur Anzeige “Para. Parken”. Damit der Bildschirm zur Anzeige “Rück.
Parken” wechselt, bringen Sie das Fahrzeug vollständig zum Still-
stand und drücken Sie den Schalter der automatischen Einparkhilfe
erneut.
● Sie können den Blinkerhebel (S. 343) betätigen, um zu wählen, ob
Sie links oder rechts einparken möchten.
● Das System kann nicht genutzt werden, wenn die Parklücke eng ist
oder wenn für den Betrieb der Parkhilfe nicht genügend Platz vorhan-
den ist. Bitte beachten Sie die auf dem Multi-Informationsdisplay
angezeigten Informationen, um eine andere Parklücke zu verwen-
den.
1 m
1
Page 503 of 830

5015-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren
Nehmen Sie Ihre normale Fahr-
haltung ein, lassen Sie Ihre
Hände auf dem Lenkrad ruhen,
ohne Druck auszuüben, und
vergewissern Sie sich mit eige-
nen Augen, dass der Bereich
vor dem Fahrzeug sowie die
Umgebung des Fahrzeugs frei
sind. Fahren Sie dann langsam
vorwärts und passen Sie dabei
Ihre Geschwindigkeit durch Tre-
ten des Bremspedals an. Nach-
dem Sie dies getan haben,
ertönt ein hoher Signalton und
gleichzeitig leuchtet eine Kont-
rollleuchte auf dem Instrument
auf. Anschließend startet die
Parkhilfe.
● Wenn die automatische Lenkradbetätigung beginnt, werden die
Anzeige für die automatische Lenkradbetätigung ( S. 485) und die
Anzeige für die Stufe der Unterstützung ( S. 485) auf dem Display
angezeigt.
● Um die Parkhilfe zu stoppen, drücken Sie den Schalter der automati-
schen Einparkhilfe.
● Wenn die Geschwindigkeit zu hoch ist, ertönt ein hoher Signalton
und die Parkhilfe wird gestoppt. ( S. 509)
● Erweist sich die Parklücke nach dem Start der Parkhilfe als zu eng,
ertönt ein hoher Signalton und die Parkhilfe wird gestoppt.
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 485) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “R”.
2
3
4
Page 504 of 830

5025-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

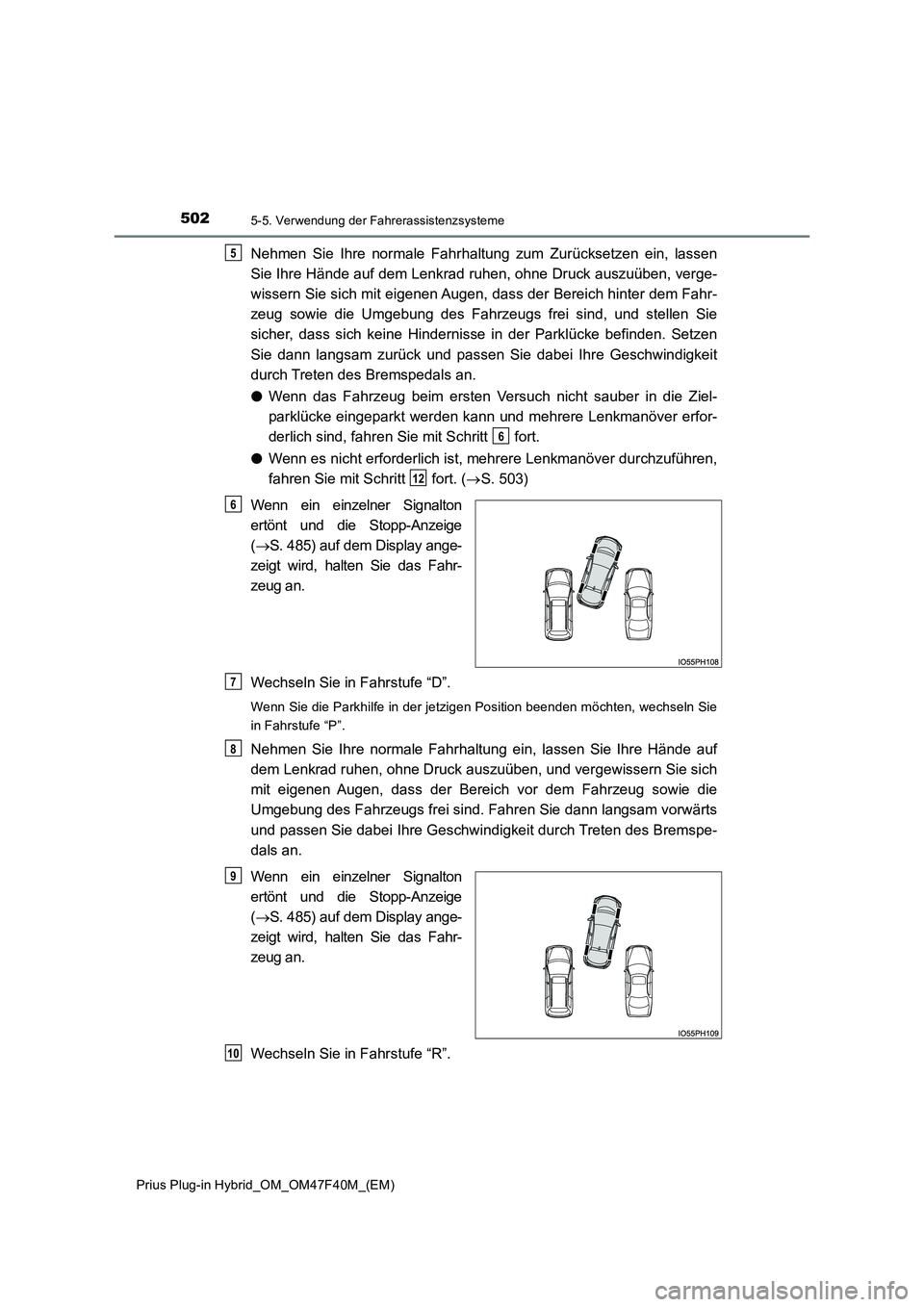

Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben, verge-
wissern Sie sich mit eigenen Augen, das s der Bereich hinter dem Fahr-
zeug sowie die Umgebung des Fahrzeugs frei sind, und stellen Sie
sicher, dass sich keine Hindernisse in der Parklücke befinden. Setzen
Sie dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit
durch Treten des Bremspedals an.
● Wenn das Fahrzeug beim ersten Versuch nicht sauber in die Ziel-
parklücke eingeparkt werden kann und mehrere Lenkmanöver erfor-
derlich sind, fahren Sie mit Schritt fort.
● Wenn es nicht erforderlich ist, mehrere Lenkmanöver durchzuführen,
fahren Sie mit Schritt fort. ( S. 503)
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 485) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “D”.
Wenn Sie die Parkhilfe in der jetzigen Position beenden möchten, wechseln Sie
in Fahrstufe “P”.
Nehmen Sie Ihre normale Fahrhaltung ein, lassen Sie Ihre Hände auf
dem Lenkrad ruhen, ohne Druck auszuüben, und vergewissern Sie sich
mit eigenen Augen, dass der Bereich vor dem Fahrzeug sowie die
Umgebung des Fahrzeugs frei sind. Fahren Sie dann langsam vorwärts
und passen Sie dabei Ihre Geschwindi gkeit durch Treten des Bremspe-
dals an.
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 485) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “R”.
5
6
12
6
7
8
9
10
Page 505 of 830

5035-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren

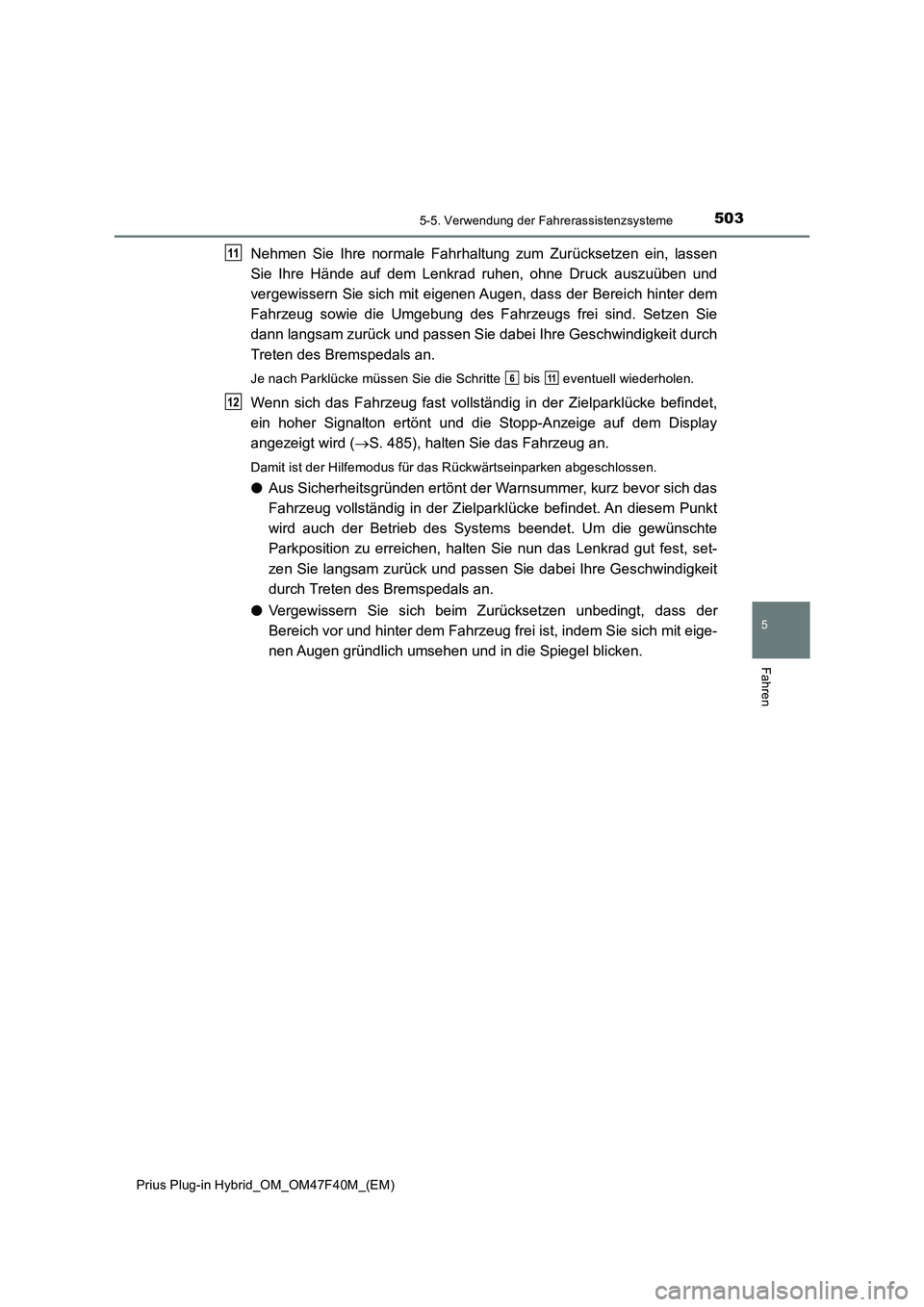

Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben und
vergewissern Sie sich mit eigenen Augen, dass der Bereich hinter dem
Fahrzeug sowie die Umgebung des Fahrzeugs frei sind. Setzen Sie
dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit durch
Treten des Bremspedals an.
Je nach Parklücke müssen Sie die Schritte bis eventuell wiederholen.
Wenn sich das Fahrzeug fast vollständig in der Zielparklücke befindet,
ein hoher Signalton ertönt und die Stopp-Anzeige auf dem Display
angezeigt wird (S. 485), halten Sie das Fahrzeug an.
Damit ist der Hilfemodus für das Rückwärtseinparken abgeschlossen.
●Aus Sicherheitsgründen ertönt der Warnsummer, kurz bevor sich das
Fahrzeug vollständig in der Zielparklücke befindet. An diesem Punkt
wird auch der Betrieb des Systems beendet. Um die gewünschte
Parkposition zu erreichen, halten Sie nun das Lenkrad gut fest, set-
zen Sie langsam zurück und passen Sie dabei Ihre Geschwindigkeit
durch Treten des Bremspedals an.
●Vergewissern Sie sich beim Zurücksetzen unbedingt, dass der
Bereich vor und hinter dem Fahrzeug frei ist, indem Sie sich mit eige-
nen Augen gründlich umsehen und in die Spiegel blicken.
11
611
12
Page 506 of 830

5045-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

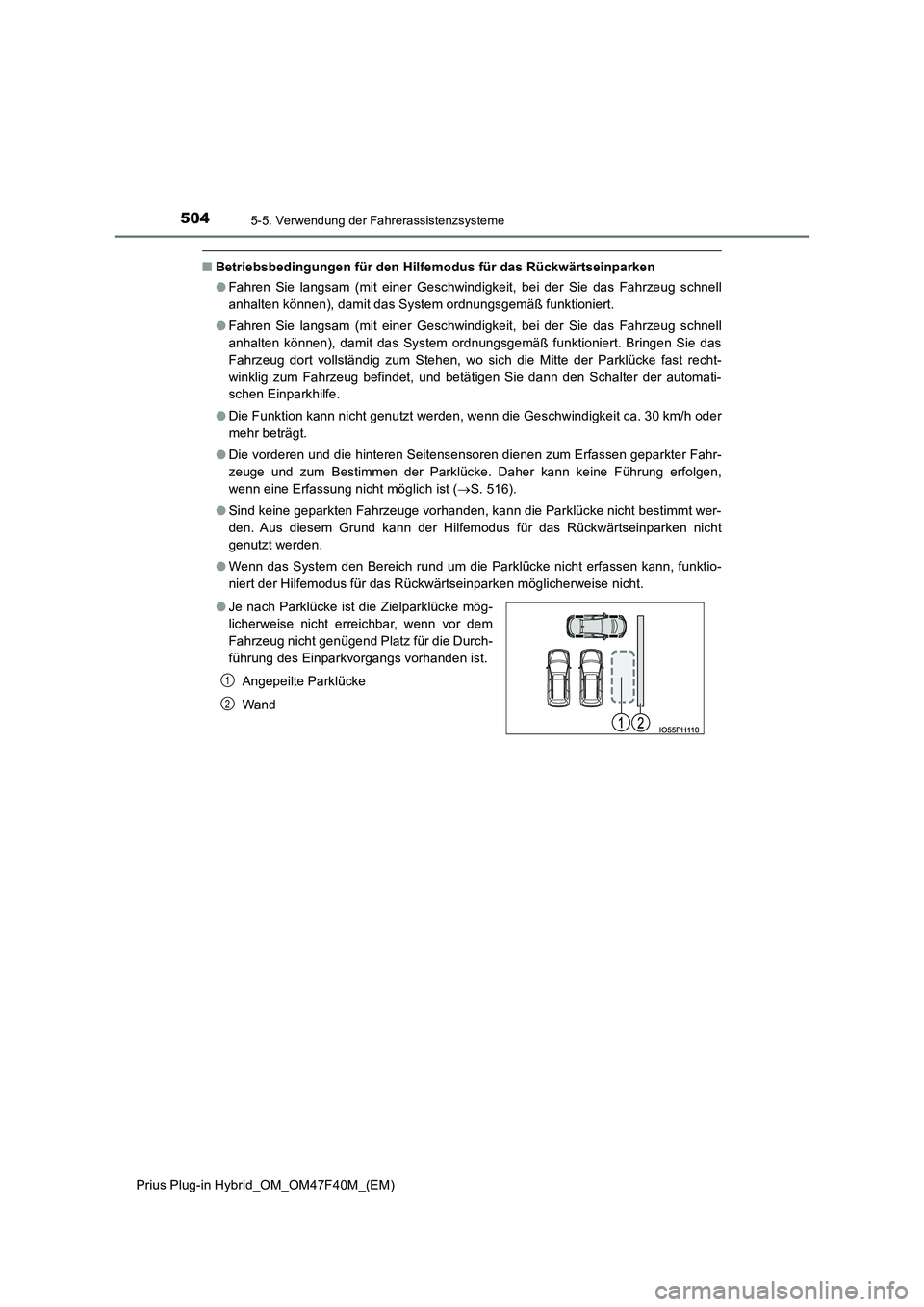

■Betriebsbedingungen für den Hilfemodus für das Rückwärtseinparken
● Fahren Sie langsam (mit einer Geschwindigkeit, bei der Sie das Fahrzeug schnell
anhalten können), damit das System ordnungsgemäß funktioniert.
● Fahren Sie langsam (mit einer Geschwindigkeit, bei der Sie das Fahrzeug schnell
anhalten können), damit das System ordnungsgemäß funktioniert. Bringen Sie das
Fahrzeug dort vollständig zum Stehen, wo sich die Mitte der Parklücke fast recht-
winklig zum Fahrzeug befindet, und betätigen Sie dann den Schalter der automati-
schen Einparkhilfe.
● Die Funktion kann nicht genutzt werden, wenn die Geschwindigkeit ca. 30 km/h oder
mehr beträgt.
● Die vorderen und die hinteren Seitensensoren dienen zum Erfassen geparkter Fahr-
zeuge und zum Bestimmen der Parklücke. Daher kann keine Führung erfolgen,
wenn eine Erfassung nicht möglich ist ( S. 516).
● Sind keine geparkten Fahrzeuge vorhanden, kann die Parklücke nicht bestimmt wer-
den. Aus diesem Grund kann der Hilfemodus für das Rückwärtseinparken nicht
genutzt werden.
● Wenn das System den Bereich rund um die Parklücke nicht erfassen kann, funktio-
niert der Hilfemodus für das Rückwärtseinparken möglicherweise nicht.
● Je nach Parklücke ist die Zielparklücke mög-
licherweise nicht erreichbar, wenn vor dem
Fahrzeug nicht genügend Platz für die Durch-
führung des Einparkvorgangs vorhanden ist.
Angepeilte Parklücke
Wand
1
2
Page 507 of 830

5055-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren
■Hinweise zur Verwendung des Hilfemodus für das Rückwärtseinparken
● Halten Sie einen Abstand von ca. 1 m zu den
geparkten Fahrzeugen ein und nähern Sie
sich der Zielparklücke. Wenn der Abstand
zwischen Ihrem Fahrzeug und den geparkten
Fahrzeugen zu groß ist, können die gepark-
ten Fahrzeuge möglicherweise nicht von den
vorderen und hinteren Seitensensoren
erfasst werden.
● Halten Sie so an, dass sich die Mitte der Ziel-
parklücke rechtwinklig zum Fahrzeug befin-
det. Drücken Sie den Schalter der
automatischen Einparkhilfe erst dann, wenn
Sie das Fahrzeug vollständig zum Stehen
gebracht haben.
HINWEIS
● Weist die Fahrbahnoberfläche Senken oder Steigungen auf, kann die Zielparkposi-
tion nicht richtig eingestellt werden. Das Fahrzeug würde somit möglicherweise
schräg oder nicht korrekt in der Parklücke eingeparkt. Verwenden Sie den Hilfemo-
dus für das Rückwärtseinparken in diesem Fall nicht.
● Wenn Sie in eine enge Parklücke einparken, kommt das Fahrzeug nahe an
benachbarte Fahrzeuge heran. Wenn Sie den Eindruck haben, dass es zu einer
Berührung kommen könnte, halten Sie das Fahrzeug an, indem Sie das Bremspe-
dal treten.
● Objekte, die sich nah am Boden befinden, werden möglicherweise nicht erfasst.
Vergewissern Sie sich mit eigenen Augen, dass um Sie herum alles frei ist. Wenn
Sie den Eindruck haben, dass das Fahrzeug ein Hindernis berühren könnte, halten
Sie das Fahrzeug an, indem Sie das Bremspedal treten.
● Je nach Umgebungsbedingungen, wenn z. B. andere geparkte Fahrzeuge vorhan-
den sind, kann das Fahrzeug möglicherweise schräg oder nicht korrekt in der Ziel-
parklücke eingeparkt werden. Passen Sie die Ausrichtung des Fahrzeugs
gegebenenfalls manuell an.
1 m
Page 508 of 830

5065-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

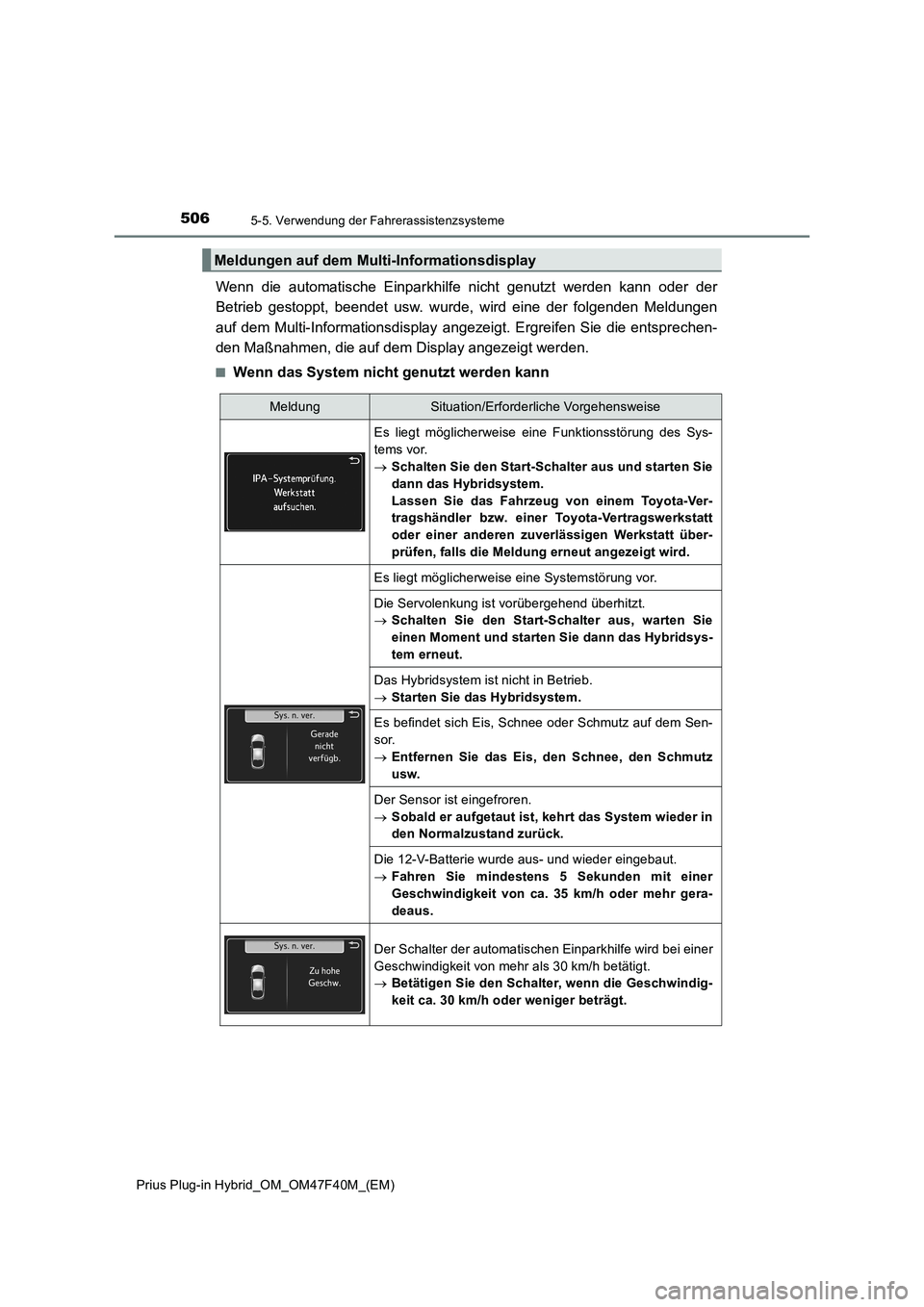

Wenn die automatische Einparkhilfe nicht genutzt werden kann oder der
Betrieb gestoppt, beendet usw. wurde, wird eine der folgenden Meldungen
auf dem Multi-Informationsdisplay angezeigt. Ergreifen Sie die entsprechen-
den Maßnahmen, die auf dem Display angezeigt werden.
■Wenn das System nicht genutzt werden kann
Meldungen auf dem Multi-Informationsdisplay
MeldungSituation/Erforderliche Vorgehensweise
Es liegt möglicherweise eine Funktionsstörung des Sys-
tems vor.
Schalten Sie den Start-Schalter aus und starten Sie
dann das Hybridsystem.
Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt über-
prüfen, falls die Meldung erneut angezeigt wird.
Es liegt möglicherweise eine Systemstörung vor.
Die Servolenkung ist vorübergehend überhitzt.
Schalten Sie den Start-Schalter aus, warten Sie
einen Moment und starten Sie dann das Hybridsys-
tem erneut.
Das Hybridsystem ist nicht in Betrieb.
Starten Sie das Hybridsystem.
Es befindet sich Eis, Schnee oder Schmutz auf dem Sen-
sor.
Entfernen Sie das Eis, den Schnee, den Schmutz
usw.
Der Sensor ist eingefroren.
Sobald er aufgetaut ist, kehrt das System wieder in
den Normalzustand zurück.
Die 12-V-Batterie wurde aus- und wieder eingebaut.
Fahren Sie mindestens 5 Sekunden mit einer
Geschwindigkeit von ca. 35 km/h oder mehr gera-
deaus.
Der Schalter der automatischen Einparkhilfe wird bei einer
Geschwindigkeit von mehr als 30 km/h betätigt.
Betätigen Sie den Schalter, wenn die Geschwindig-
keit ca. 30 km/h oder weniger beträgt.

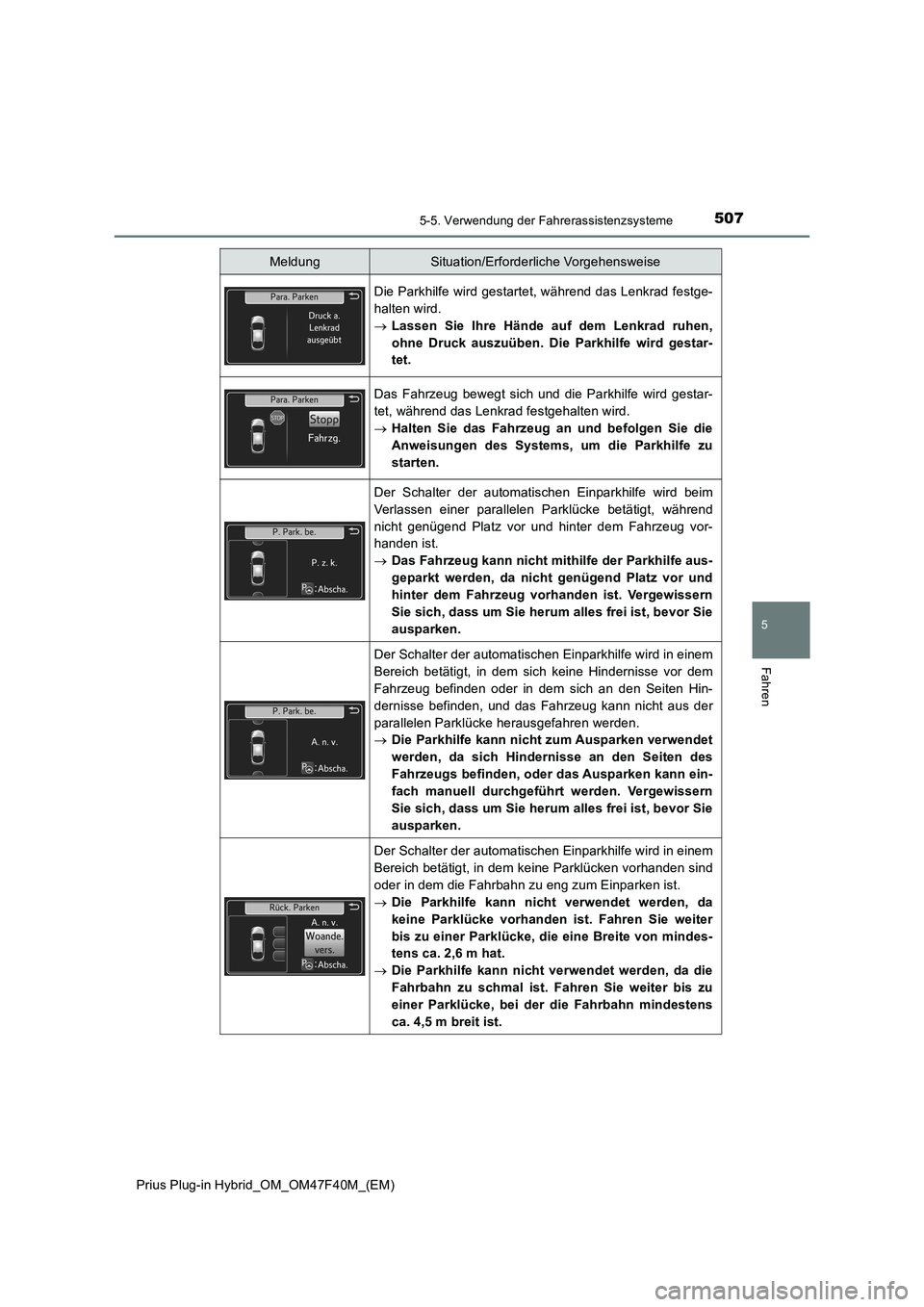

Page 509 of 830

5075-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren
Die Parkhilfe wird gestartet, während das Lenkrad festge-
halten wird.
Lassen Sie Ihre Hände auf dem Lenkrad ruhen,
ohne Druck auszuüben. Die Parkhilfe wird gestar-
tet.
Das Fahrzeug bewegt sich und die Parkhilfe wird gestar-
tet, während das Lenkrad festgehalten wird.
Halten Sie das Fahrzeug an und befolgen Sie die
Anweisungen des Systems, um die Parkhilfe zu
starten.
Der Schalter der automatischen Einparkhilfe wird beim
Verlassen einer parallelen Parklücke betätigt, während
nicht genügend Platz vor und hinter dem Fahrzeug vor-
handen ist.
Das Fahrzeug kann nicht mithilfe der Parkhilfe aus-
geparkt werden, da nicht genügend Platz vor und
hinter dem Fahrzeug vorhanden ist. Vergewissern
Sie sich, dass um Sie herum alles frei ist, bevor Sie
ausparken.
Der Schalter der automatischen Einparkhilfe wird in einem
Bereich betätigt, in dem sich keine Hindernisse vor dem
Fahrzeug befinden oder in dem sich an den Seiten Hin-
dernisse befinden, und das Fahrzeug kann nicht aus der
parallelen Parklücke herausgefahren werden.
Die Parkhilfe kann nicht zum Ausparken verwendet
werden, da sich Hindernisse an den Seiten des
Fahrzeugs befinden, oder das Ausparken kann ein-
fach manuell durchgeführt werden. Vergewissern
Sie sich, dass um Sie herum alles frei ist, bevor Sie
ausparken.
Der Schalter der automatischen Einparkhilfe wird in einem
Bereich betätigt, in dem keine Parklücken vorhanden sind
oder in dem die Fahrbahn zu eng zum Einparken ist.
Die Parkhilfe kann nicht verwendet werden, da
keine Parklücke vorhanden ist. Fahren Sie weiter
bis zu einer Parklücke, die eine Breite von mindes-
tens ca. 2,6 m hat.
Die Parkhilfe kann nicht verwendet werden, da die
Fahrbahn zu schmal ist. Fahren Sie weiter bis zu
einer Parklücke, bei der die Fahrbahn mindestens
ca. 4,5 m breit ist.
MeldungSituation/Erforderliche Vorgehensweise
Page 510 of 830

5085-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)■
Wenn der Betrieb abgebrochen wird
Der Schalter der automatischen Einparkhilfe wird bei einer
Lücke betätigt, die zu schmal zum Einparken ist.
Die Parkhilfe kann nicht verwendet werden, da
keine Parklücke vorhanden ist. Fahren Sie weiter
bis zu einer Parklücke, die mindestens ca. 2,6 m
breit ist.
Der Schalter der automatischen Einparkhilfe wird in einem
Bereich betätigt, in dem sich vorne Hindernisse befinden,
und das Fahrzeug kann nicht nach vorne bis zum Start-
punkt für das Zurücksetzen gefahren werden.
Die Parkhilfe kann nicht verwendet werden, da sich
Hindernisse vor dem Fahrzeug befinden. Verwen-
den Sie Parklücken, in denen sich vorne keine Hin-
dernisse befinden.
MeldungSituation/Erforderliche Vorgehensweise
MeldungSituation/Erforderliche Vorgehensweise
Während die Parkhilfe in Betrieb ist, wechselt der Fahrer
in Fahrstufe “P” oder betätigt den Schalter der automati-
schen Einparkhilfe.
Die Geschwindigkeit übersteigt 30 km/h, während nach
einer geeigneten Parklücke für den Hilfemodus für paralle-
les Einparken gesucht wird.
Die Parkhilfe wird in einem Bereich gestartet, in dem sich
enge Parklücken befinden.
Während der Hilfemodus für das Verlassen einer paralle-
len Parklücke verwendet wird, wird die Fahrstufe gewech-
selt, ohne dass der Blinkerhebel verwendet wurde, um
eine Ausparkrichtung zu wählen.
Befolgen Sie die Anweisungen des Systems.
